CyberView X5 - Scanner BRAUN - Kostenlose Bedienungsanleitung

Produkttyp	Filmscanner
Marke	Braun
Modell	CyberView X5
Unterstützte Filmformate	135 (35 mm), 120 (Mittelformat: 6x4,5 cm, 6x6 cm, 6x7 cm, 6x8 cm, 6x9 cm, 6x12 cm)
Optische Auflösung	7200 dpi
Farbtiefe	48 Bit (16 Bit pro RGB-Kanal)
Schnittstelle	USB 2.0
Stromversorgung	Netzteil AC/DC 12 V, 1,5 A (Modell A2-36SG12R-V)
Stromverbrauch	18 W (max.)
Abmessungen (L x B x H)	17 x 12 x 8 cm
Gewicht	1,5 kg
Betriebstemperatur	10 °C bis 40 °C
Betriebsfeuchtigkeit	15 % bis 76 % (ohne Kondensation)
Mitgelieferte Software	CyberView (Treiber) + Bildbearbeitungssoftware (Adobe Photoshop Elements oder Äquivalent)
Hauptfunktionen	Scan von Positiv-, Negativ- und SW-Filmen; Vorabscan; erweiterte Einstellungen (Kurven, Ebenen, Belichtung); Magic Touch (Entfernung von Kratzern und Staub); Auto Color
Reinigung und Pflege	Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch; vermeiden Sie Flüssigkeiten; berühren Sie nicht die inneren Optiken
Sicherheit	Nur das mitgelieferte Netzteil verwenden; nicht Feuchtigkeit aussetzen; vor Reinigung abziehen
Ersatzteile und Reparatur	Netzteil, USB-Kabel, Filmhalter erhältlich; Reparatur durch autorisierten Service
Garantie	2 Jahre (Haushaltsgebrauch) oder 20.000 Scans
Allgemeine Informationen	LED-Flachbettscanner; kompatibel mit Windows und macOS; FCC-Klasse B-Erklärung

Häufig gestellte Fragen - CyberView X5 BRAUN

Welche Filmtypen kann ich mit dem Braun CyberView X5 scannen?

Der Scanner unterstützt 135 (35 mm) und 120 (Mittelformat) Filme in den folgenden Größen: 6x4,5 cm, 6x6 cm, 6x7 cm, 6x8 cm, 6x9 cm und 6x12 cm.

Wie installiere ich die Software und die Treiber?

Installieren Sie zuerst die Bildbearbeitungssoftware (z.B. Adobe Photoshop Elements) von der mitgelieferten DVD, legen Sie dann die CyberView-CD ein und folgen Sie den Anweisungen. Starten Sie den Computer neu und schließen Sie den ausgeschalteten Scanner an das Stromnetz und den USB an. Schalten Sie den Scanner ein, um die Installation abzuschließen.

Was tun, wenn der Scanner vom Computer nicht erkannt wird?

Stellen Sie sicher, dass Sie das mitgelieferte USB-Kabel verwenden und es direkt an einen USB-Anschluss auf der Rückseite des Computers anschließen (kein Hub). Trennen Sie andere USB-Geräte. Stellen Sie sicher, dass Sie den Treiber installiert haben, bevor Sie den Scanner anschließen.

Wie scanne ich einen Negativfilm oder ein Dia?

Schalten Sie den Scanner ein, öffnen Sie CyberView, wählen Sie den Filmtyp (Positiv, Negativ oder SW). Legen Sie den Film in den entsprechenden Halter ein, dann führen Sie den Halter in den Scanner ein. Verwenden Sie die Vorschaufunktion (Prescan) zur Vorschau, passen Sie die Einstellungen bei Bedarf an und klicken Sie auf Scan, um zu scannen.

Welche Auflösung sollte ich für meine Scans verwenden?

Die Standardauflösung beträgt 1000 dpi, Sie können aber bis zu 7200 dpi für detailliertere Dateien wählen. Achtung: Eine hohe Auflösung verlängert die Scanzeit und vergrößert die Dateigröße.

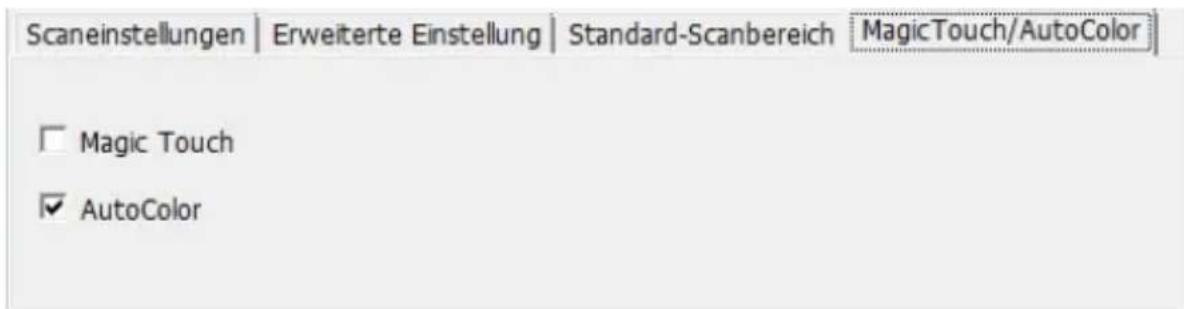

Wie verwende ich die Magic Touch-Funktion?

Aktivieren Sie in den Scaneinstellungen die Option Magic Touch. Diese Technologie entfernt automatisch Staub und Kratzer während des Scans. Dies kann die Verarbeitungszeit verlängern, verbessert aber die Bildqualität.

Was bedeutet die blinkende blaue Anzeige?

Eine blinkende blaue Anzeige zeigt an, dass der Scanner in Betrieb ist (Kalibrierung oder Scan). Führen Sie in dieser Zeit keinen Halter ein oder entfernen Sie ihn. Wenn das Blinken unregelmäßig ist, schalten Sie den Scanner aus und wieder ein.

Wie reinige ich den Scanner?

Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse abzuwischen. Verwenden Sie keine flüssigen Reinigungsmittel. Für das Innere vermeiden Sie jeglichen Kontakt mit dem Glas oder den Optiken, um Kratzer zu vermeiden.

Kann ich ein anderes Netzteil verwenden?

Nein, verwenden Sie nur das mitgelieferte Netzteil (Modell A2-36SG12R-V). Ein anderes Netzteil könnte den Scanner beschädigen und die Garantie ungültig machen.

Wo finde ich Hilfe oder Updates?

Besuchen Sie die Website www.braun-phototechnik.de für Firmware-Updates, Treiber und technischen Support. Die enthaltene Bildbearbeitungssoftware verfügt auch über eine Online-Hilfe.

BEDIENUNGSANLEITUNG CyberView X5 BRAUN

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie ab und kann – falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet – Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes festgestellt werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).
• Vergrößern des Abstands zwischen Gerät und Empfänger.
• Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.
• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

Warnung:

Schließen Sie I/O-Geräte ausschließlich mit abgeschirmten Signalkabeln an das Gerät an. Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Übereinstimmung verantwortlichen Stelle zugelassen sind, können die Berechtigung des Anwenders zum Betrieb des Gerätes erlöschen lassen.

INHALT

Erste Schritte 4

Schnellinstallationsanleitung 6

Software und Treiber installieren 7 Hardware installieren 8

120er Filme in den Halter laden 10

120er Filmhalter in den Scanner laden 13

135er Filme in den Halter laden 14

Gerahmte 135-Dias in den Halter einlegen 16 135er Film und Diahalter in den Scanner laden 16

So scannen Sie 17

SCHRITT 1 - Scanner einschalten 17 SCHRITT 2 - Filmtyp wählen 17 Schritt 3 - Vorscan (bei Bedarf) 18 Schritt 4 - Scaneinstellungen festlegen 18 Schritt 5 - Scanvorei 20 Schritt 6 - Scan (Scannen) 23 Schritt 7 - Beenden 24

Benutzeroberfläche 25

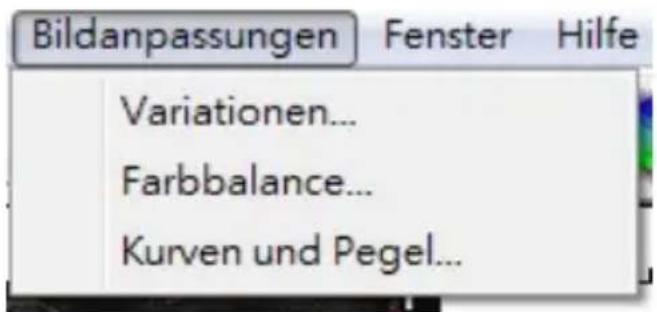

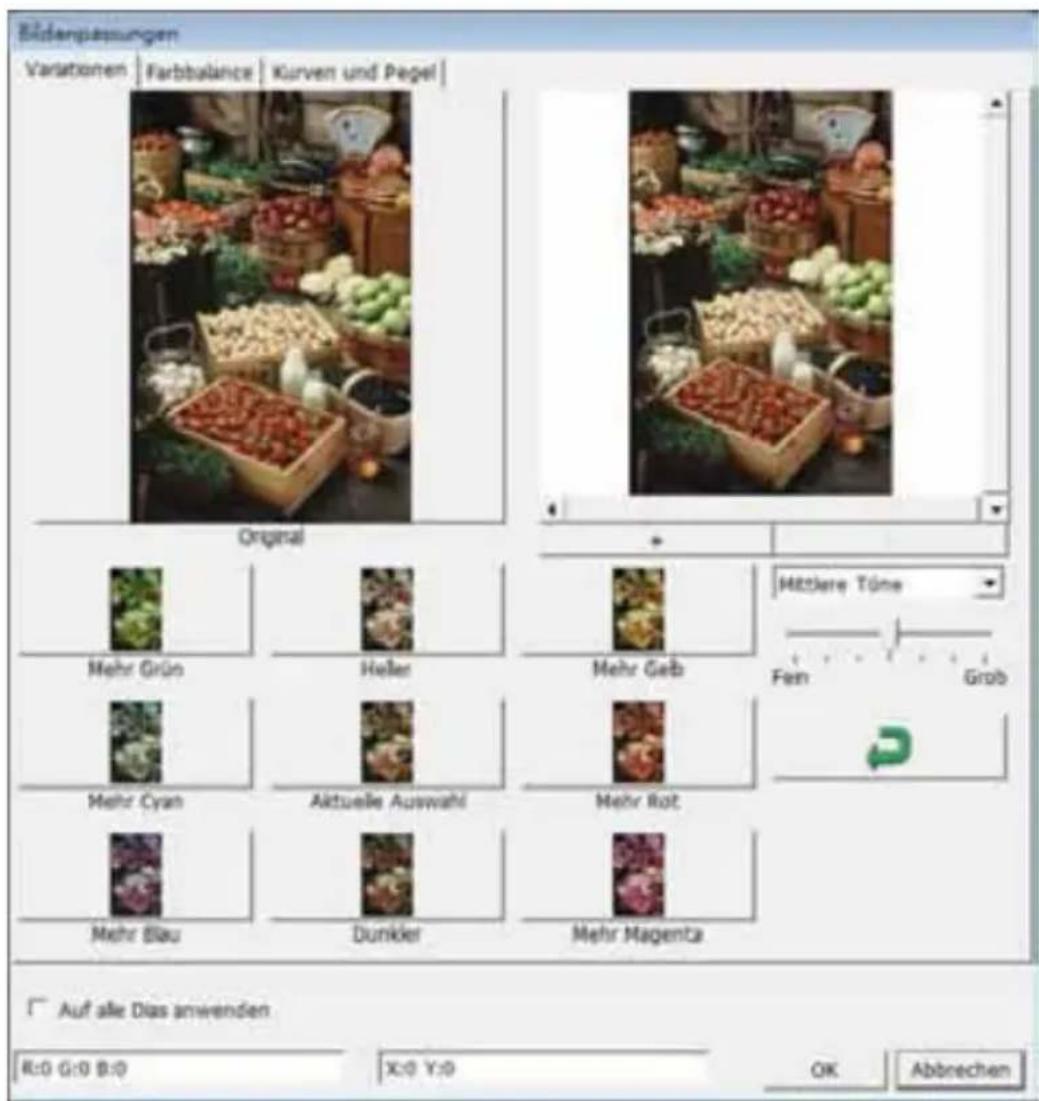

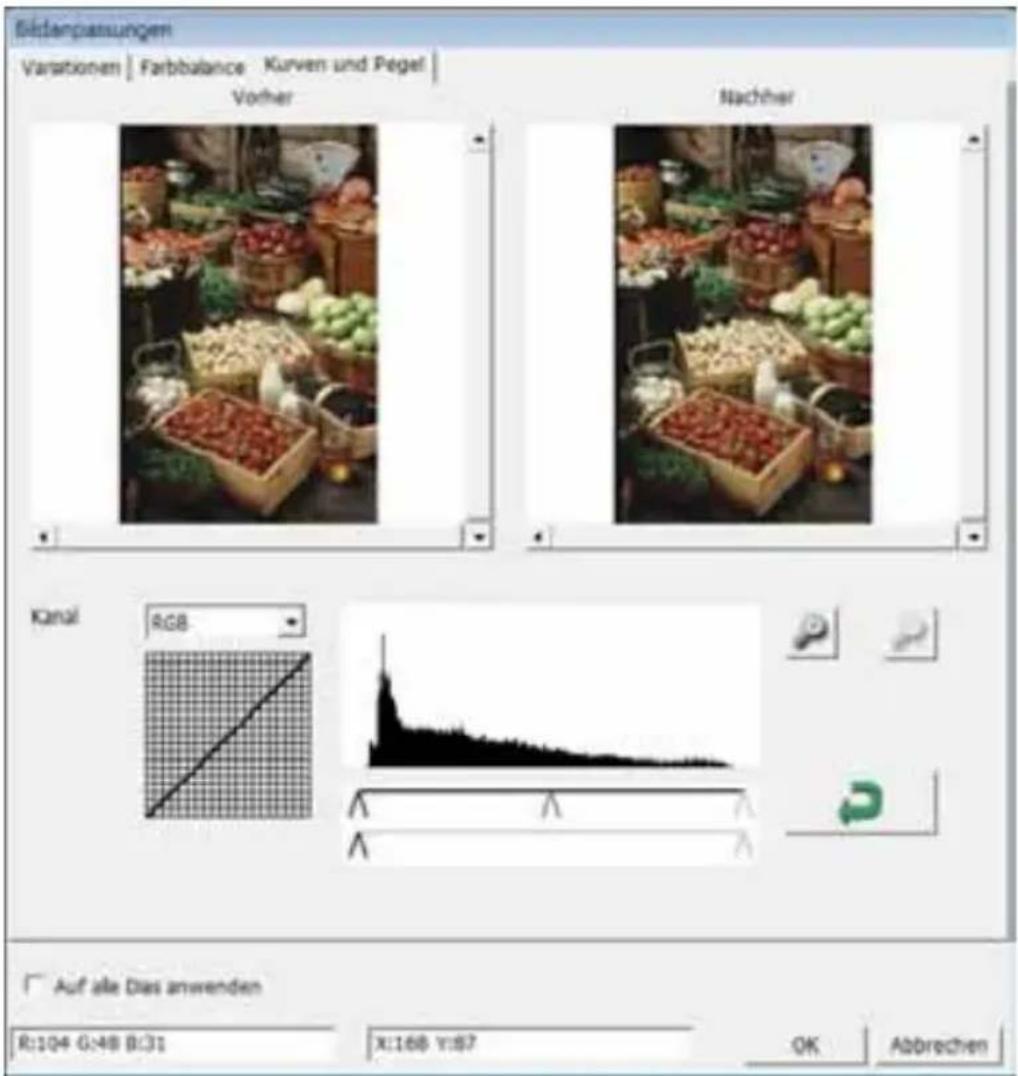

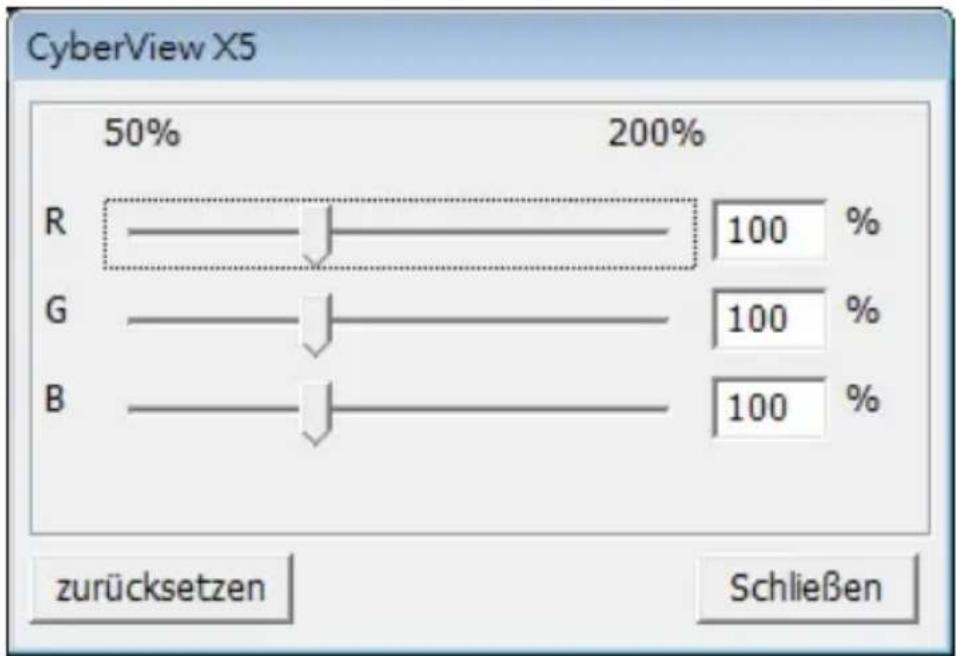

Menübefehle 26 Scan (Übersicht) 26 Preview (Voransicht) 26 Image Adjustment (Bildanpassung) 32 Window (Fenster) 32 Help (Hilfe) 32 Aktive Bildbereichseinstellung 34

Technischer Kundendienst 35

Erste Schritte

Prüfen Sie zuerst den Lieferumfang.

Wenn es schnell gehen soll, finden Sie in der Kurzanleitung Erläuterungen zum schnellen Start (Seite 9).

Wichtig! Bewahren Sie die Originalverpackung und das Verpackungsmaterial auf, um das Gerät, beispielsweise im Garantiefall, verschicken zu können.

Lieferumfang

• Scanner-Einheit
• Mittelformat-Filmhalter für ein oder zwei Bilder (6 x 4.5 cm, 6 x 6 cm), ein Bild (6 x 7 cm, 6 x 8 cm, 6 x 9 cm, 6 x 12 cm). 135er-Filmhalter 135er-Diahalter Netzteil

AC-Adapter

MODEL: A2-36SG12R-V

INPUT: 100-240V - 1.2A, 50-60Hz

Warnung! Die Verwendung eines anderen Netzteils kann den Scanner beschädigen und die Garantie erlischt.

USB-2.0-Kabel - CyberView-Treiber - Anwendungssoftware zur Bearbeitung der Scans - Gedruckte Bedienungsanleitung

HINWEIS:

Mit „Anwendungssoftware“ ist eine Bildbearbeitungssoftware wie Adobe®

Photoshop® gemeint; diese Ausstattung kann sich ohne Vorankündigung ändern.

Allgemeine Hinweise:

• Verwenden Sie ausschließlich das mitgelieferte USB-Kabel. Schließen Sie den Scanner über das USB-2.0-Kabel direkt an den Rechner an.
• Verwenden Sie keinen Hub und kein Verlängerungskabel. Nutzen Sie ausschließlich die USB-Ports an der Rückwand von Desktop-Computern.
• Falls weitere Geräte (Multifunktionsgeräte, Drucker, Scanner, Webcams) per USB mit dem Computer verbunden sind, trennen Sie diese.
• Ein Minimum von 1 GB RAM (Windows/Mac) ist erforderlich.

Umgebungstemperatur im Betrieb 10 bis 40 °C

Hinweis: Schalten Sie den Scanner nur bei Umgebungstemperaturen in thisem Bereich ein. Falls der Scanner bei Temperaturen außerhalb这点es Bereiches gelagert oder transportiert worden sein sollen, halten Sie das Gerät vor dem Einsatzten erst auf die richtige Temperatur kommt.

Luftfeuchtigkeit im Betrieb: 15 – 76 % relative Luftfeuchte (nicht kondensierend)

Hinweis: Falls der Scanner stark abgekühlt wurde und dann zu einem warmen, feuchten Ort gebracht wird, kann sich Feuchtigkeit niederschlagen.

Das Gerät wurde ausschließlich für den privaten Gebrauch, nicht für kommerzielle Einsatzzwecke entwickelt. Die Garantiezeit verkürzt sich auf ein Jahr, falls Fehler oder Defekte durch falsche Anwendung, unangemessenen Einsatz oder außergewöhnliche Belastung auftreten. Die Garantiezeit dieses Gerätes beim privaten Einsatz beträgt zwei Jahre oder 20.000 Scans.

Schnellinstallationsanleitung

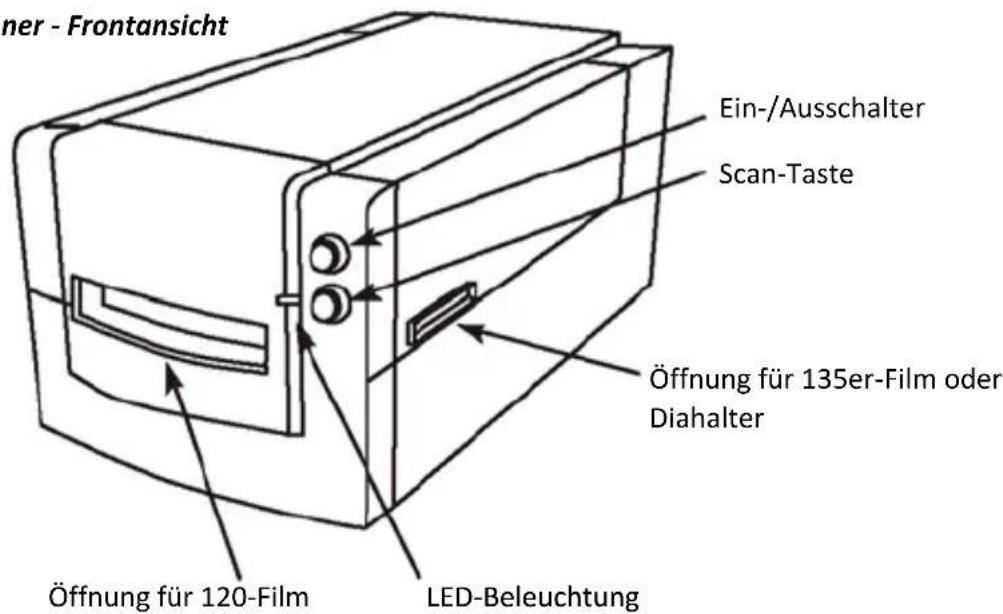

Scanner - Frontansicht

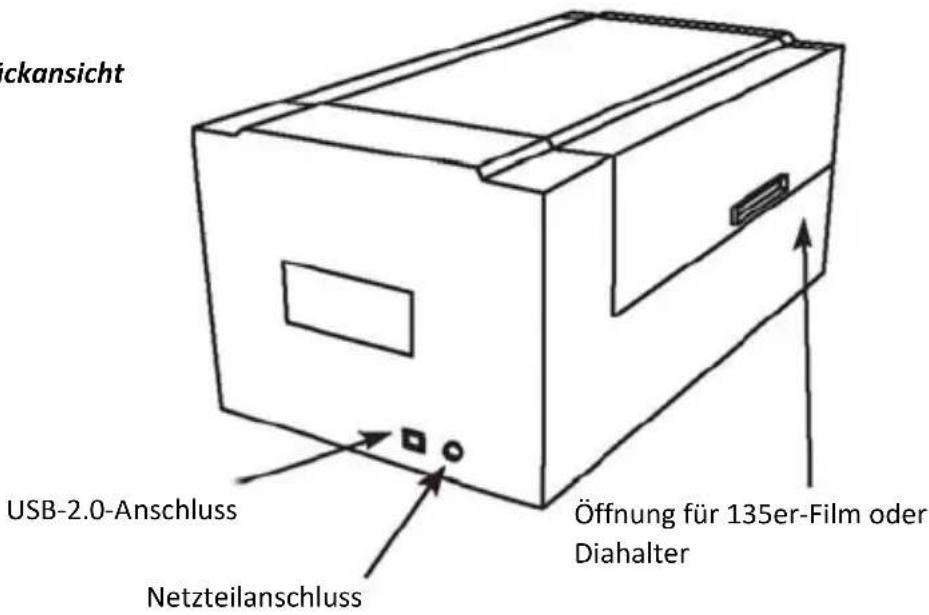

Scanner - Rückansicht

Software und Treiber installieren

PC (Windows)

Installation unter Windows: Bei der Installation unter Windows kann während der Treiberinstallation eine Warnmeldung angezeigt werden. In diesem Fall wählen Sie bitte die Auswahlmöglichkeit zum Fortsetzen der Installation.

Installieren Sie die Anwendungssoftware (z. B. Adobe® Photoshop® Elements) VOR der Installation der CyberView-Scannertreibersoftware.

Sie können den Scannertreiber direkt installieren, wenn bereits eine TWAIN-kompatible Software (z. B. Fotobearbeitungssoftware) auf Ihrem Computer installiert ist. Mac-Anwender können iPhoto zur Bearbeitung verwenden.

1. Legen Sie die DVD mit der Anwendungssoftware in das DVD-Laufwerk. Sollte die CD nicht automatisch starten, klicken Sie mit der rechten Maustaste und wählen „Durchsuchen“. Wählen Sie "AutoPlay.exe" und folgen Sie den angeführten Schritten, um die Installation abzuschließen.
2. Legen Sie die CyberView-CD in das Laufwerk. Haben Sie die CD/DVD-Autoplay-Funktion deaktiviert, klicken Sie rechts auf das Laufwerk und wählen Sie "Explorer" (Beispiel: D:\Install\Drivers\Package\CVX.exe), doppelklicken Sie auf "CVX.EXE" und folgen Sie den angeführten Schritten, um die Installation abzuschließen.
3. Starten Sie Ihren Rechner neu.
4. Sind die Treiber installiert, schließen Sie den Scanner an. Vergewissern Sie sich, dass der Scanner ausgeschaltet ist (Kontrollleuchte auf der Vorderseite leuchtet nicht) und schließen Sie den Scanner an das Netzteil an. Schließen Sie danach den Scanner an einen USB-Anschluss an. Verwenden Sie einen Desktop-PC, schließen Sie den Scanner an einen der Anschlüsse auf der Rückseite an, da Hub-Erweiterungen und lange USB-Kabel nicht unterstützt werden.
5. Schalten Sie das Gerät ein. Der Scanner ist jetzt einsatzbereit.

Unter Windows sollte die Meldung „Neue Hardware gefunden“ erscheinen; nun beginnt die Installation oder Sie werden zur Auswahl einer Option aufgefordert – wählen Sie die Option zum Finden und Installieren der Treibersoftware.

HINWEIS: Die Meldung „Neue Hardware gefunden“ wird nicht bei sämtlichen PCs angezeigt; je nach Betriebssystem erfolgt die Installation auch ohne diesen Hinweis.

Software und Treiber installieren

Mac (OSX)

Bevor Sie den Scannertreiber installieren...

Wenn Sie die mitgelieferte Anwendung zur Bildbearbeitung nutzen möchten, legen Sie die CD mit der Anwendungssoftware (z. B. mit Adobe Photoshop Elements) zuerst in das CD/DVD-Laufwerk Ihres Computers ein. Ein Fenster mit Installationshinweisen öffnet sich automatisch. Haben Sie auf Ihrem Mac iPhoto (oder eine andere Bildbearbeitungssoftware) installiert, können Sie diesen Schritt überspringen.

Scannertreiber installieren

a. Legen Sie die Treiber-CD in das CD/DVD-Laufwerk und durchsuchen Sie den Inhalt mit "Finder". b. Doppelklicken Sie zum Starten der Installation auf das „CyberView“-Symbol. Führen Sie die Installation mit den Anweisungen auf dem Bildschirm aus.

HINWEIS: Achten Sie unbedingt darauf, dass der Scanner bei der CyberView-Treiberinstallation noch nicht mit dem Computer verbunden ist.

c. Starten Sie den Computer nach Abschluss der Installation neu.

Hardware installieren

Für PC- (Windows) und Mac-(OSX) Benutzer

Schließen Sie den Scanner an das Netzteil an:

1. Schließen Sie das Netzteil an die Steckdose an, bevor Sie das Netzteil mit dem Scanner verbinden.
2. Schließen Sie den normalen (größeren) USB-Stecker des USB-Kabels an den Computer an. Verbinden Sie den Stecker am anderen Ende des Kabels mit dem Anschluss an der Rückseite des Scanners.
3. Schalten Sie den Scanner auf der Frontseite ein.

Hinweise zum Einlegen von Filmen in die Halter finden Sie auf Seite 11. Sind Sie mit dem Laden von Filmen in einen Filmhalter vertraut, gehen Sie zur Seite 18.

TWAIN-Scanner-Plugin - Installationsanleitung zu Adobe Photoshop Elements 9 und aktuelleren Versionen

Das TWAIN-Scanner-Plugin wird bei Photoshop Elements 9 nicht mehr installiert. Damit gescannte Bilder von Adobe Photoshop Elements importiert werden können, führen Sie nach der Installation von Adobe Photoshop Elements 9 die nachstehenden Schritte zum Herausfinden aus, wo und wie die TWAIN-Komponenten für Vorgängerversionen von Photoshop Elements 9 installiert werden.

Wichtig: Verschieben Sie Plugins von Photoshop Elements-Vorgängerversionen nicht in den Photoshop Elements 9 Plugins-Ordner, stellen Sie den Ordner Photoshop Elements 8 Plugins (oder ähnlich) in den Voreinstellungen nicht als Ordner für zusätzliche Plugins ein.

Umfassende Informationen finden Sie auf den offiziellen Adobe-Internetseiten: http://kb2.adobe.com/cps/849/cpsid_84933.html

Macintosh

Zur Installation des älteren TWAIN-Plugins für Macintosh kopieren Sie den TWAIN-Plugin-Ordner von: //Applications/Adobe Photoshop Elements 9/Optional Plug-Ins/Import-Modules/

nach: //Applications/Adobe Photoshop Elements 9/Locales/ /Plug-Ins/

Windows

Zur Installation des älteren TWAIN-Plugins für Windows kopieren Sie twain_32.8ba von: C:\Program Files\Adobe\Photoshop Elements 9\Optional Plug-Ins\Import-Export\

nach: C:\Program Files\Adobe\Photoshop Elements 9\Locales \Plug-Ins\Import-Export\

Windows, 64 Bit

Photoshop Elements 9 ist eine 32-Bit-Anwendung. Bei der Installation unter einem 64-Bit-Windows-Betriebssystem ändert sich der Pfad etwas.

Zur Installation des älteren TWAIN-Plugins für Windows kopieren Sie twain_32.8ba von: C:\Program Files (x86)\Adobe\Photoshop Elements 9\Optional Plug-Ins\Import-Export\

nach: C:\Program Files (x86)\Adobe\Photoshop Elements 9\Locales \Plug-Ins\Import-Export\

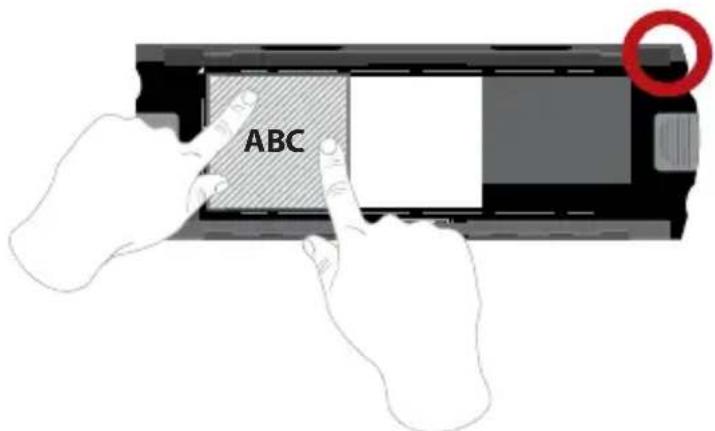

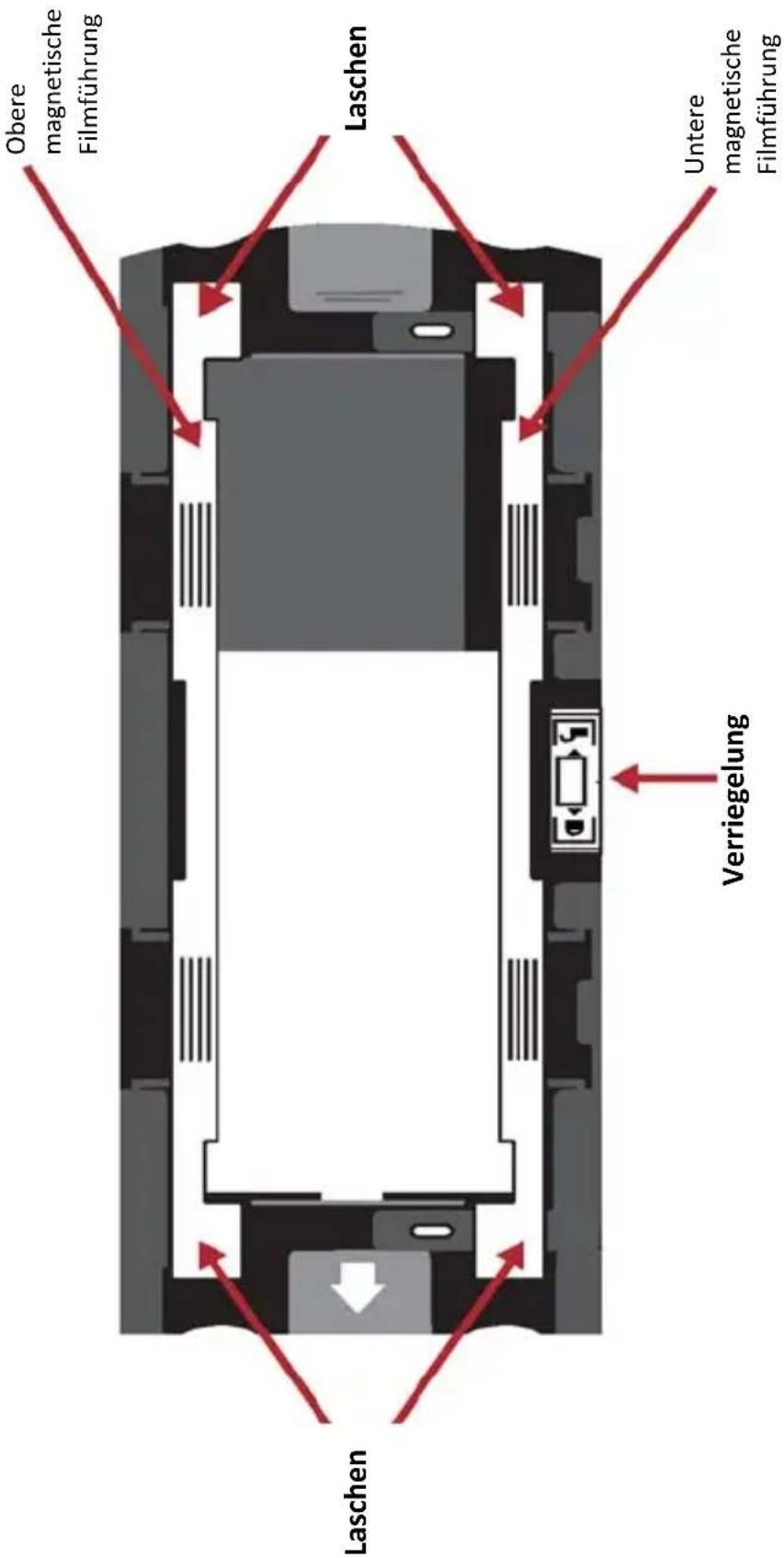

120er Filme in den Halter laden

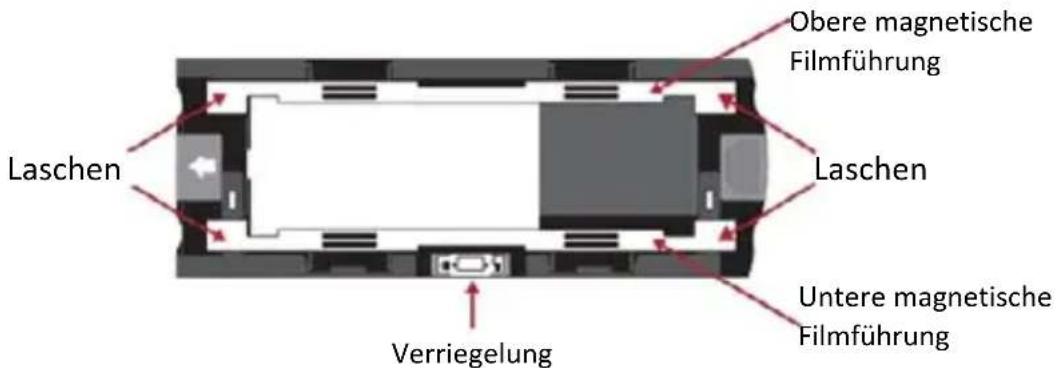

120er-Filmhalter

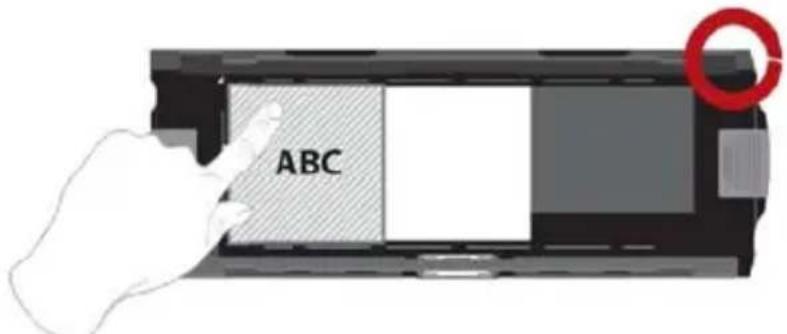

1. Drehen Sie, wie dargestellt, den Halter mit dem eingeprägten Pfeil nach links zeigend so, dass die Verriegelung des Halters nach unten zeigt.

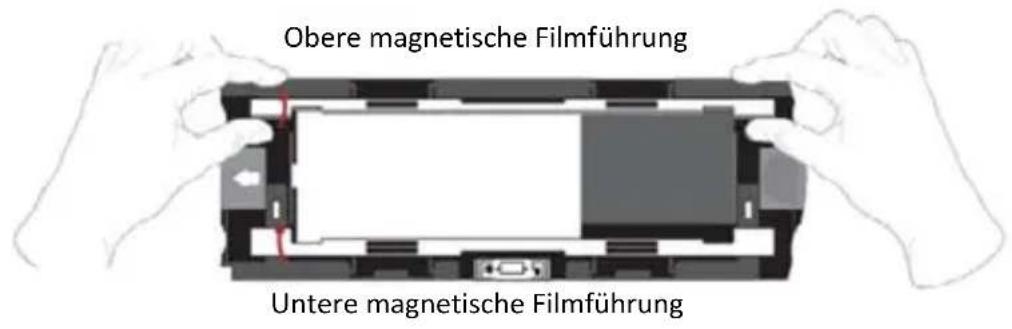

1. Öffnen Sie die beiden magnetischen Filmführungen an den Seiten des Halters, indem Sie die Laschen der Führungen nach oben ziehen.

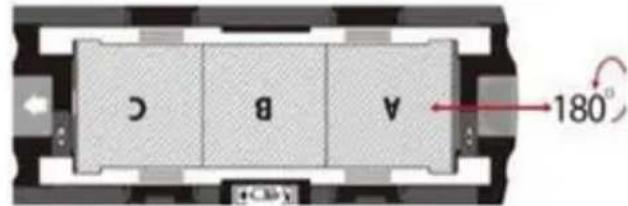

1. Um ein 3. Bild des Streifens zu scannen, müssen Sie den Streifen entnehmen und um 180 Grad drehen, damit die Beschriftung auf den Kanten seitenverkehrt ist.

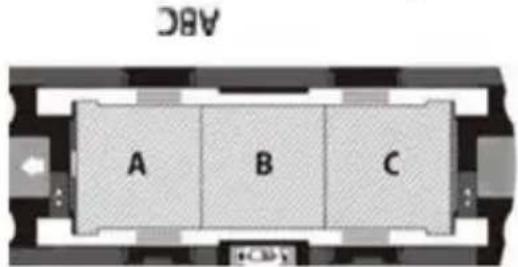

1. Orientieren Sie den Film wie dargestellt und der Text auf den Filmkanten liest sich wie ABC. Richten Sie den Film zu der dreieckigen Markierung in der oberen linken Ecke aus. Schließen Sie zuerst die obere Filmführung.

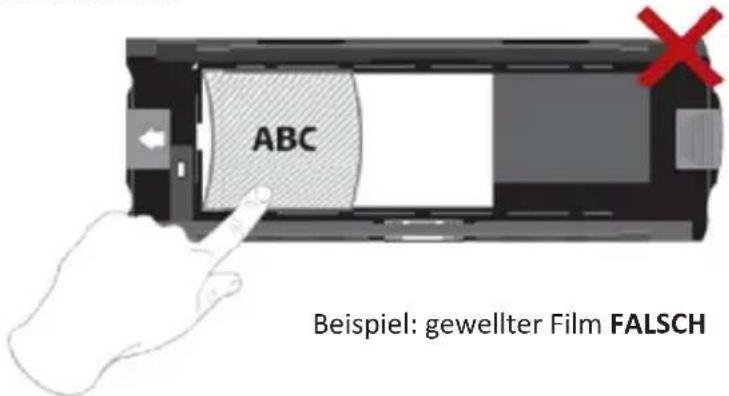

HINWEIS: Achten Sie darauf, dass der Film so flach wie möglich zwischen den Filmführungshaltern liegt (siehe unten).

Beispiel: ebener Film KORREKT

120er Filme in den Halter laden

(Fortsetzung)

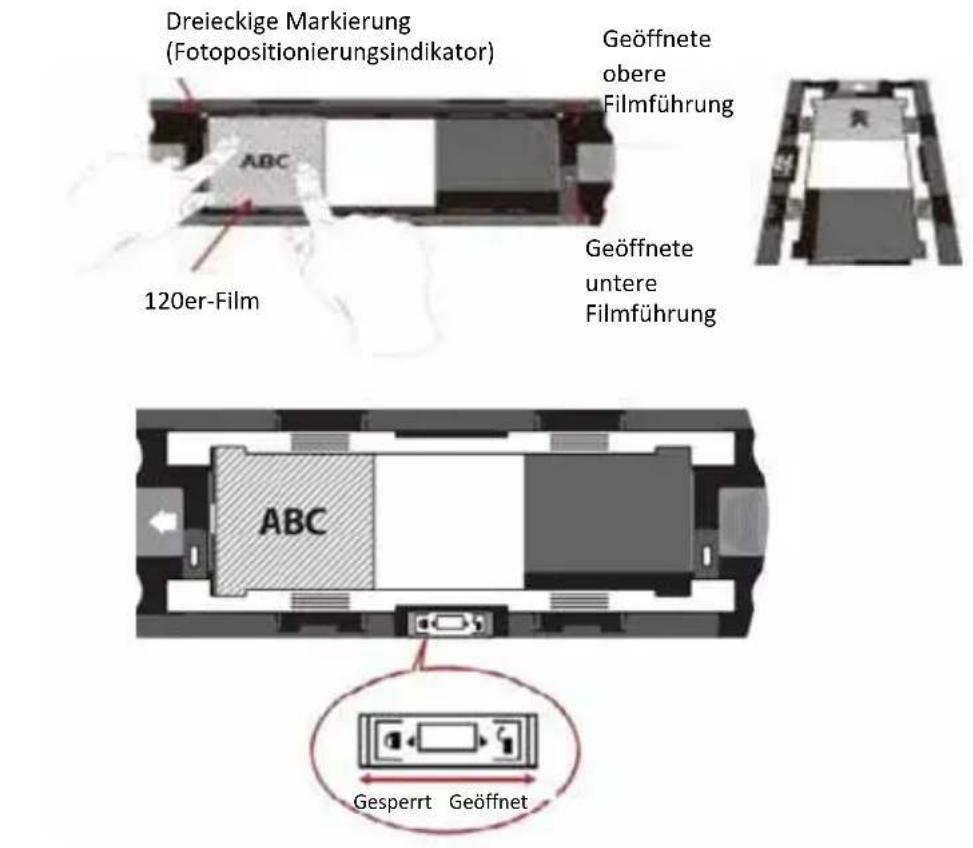

Beispiel: Korrekt positionierter Film, untere linke Ecke an der dreieckigen Markierung

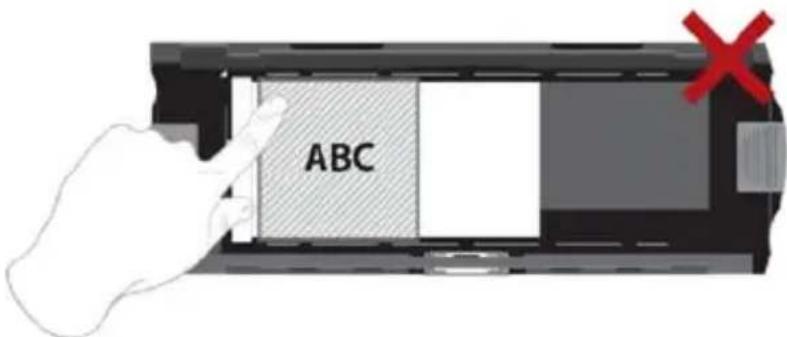

Beispiel: Falsch positionierter Film, nicht zur dreieckigen Markierung ausgerichtet

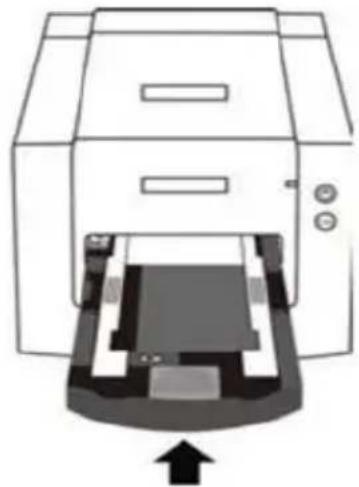

120er Filmhalter in den Scanner laden

• Schieben Sie den Halter von vorne bis zum Anschlag in den Scanner ein. Zum Lösen ziehen Sie den Halter vorsichtig heraus.

Hinweis: Die Positionierung des Scanners in den Darstellungen bezieht sich auf die Ansicht von vorn. Achten Sie darauf, dass auch die runde Kante des 120er Filmhalters zur Vorderseite des Scanners zeigt, wenn Sie ihn in den Scanner laden.

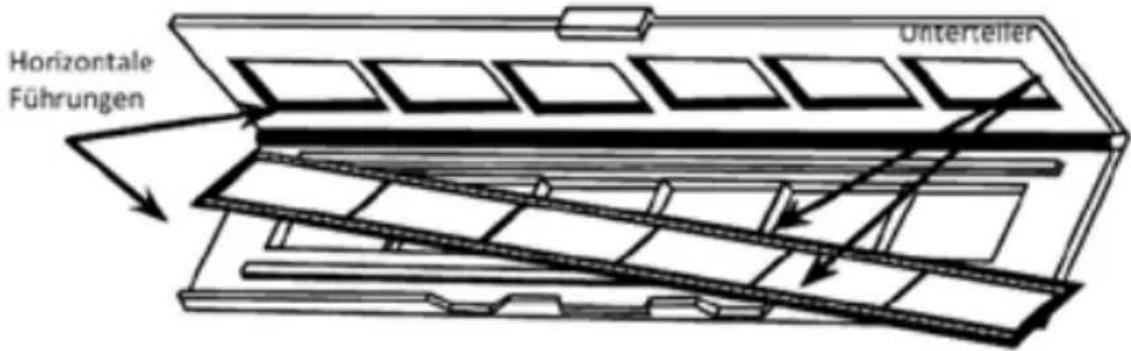

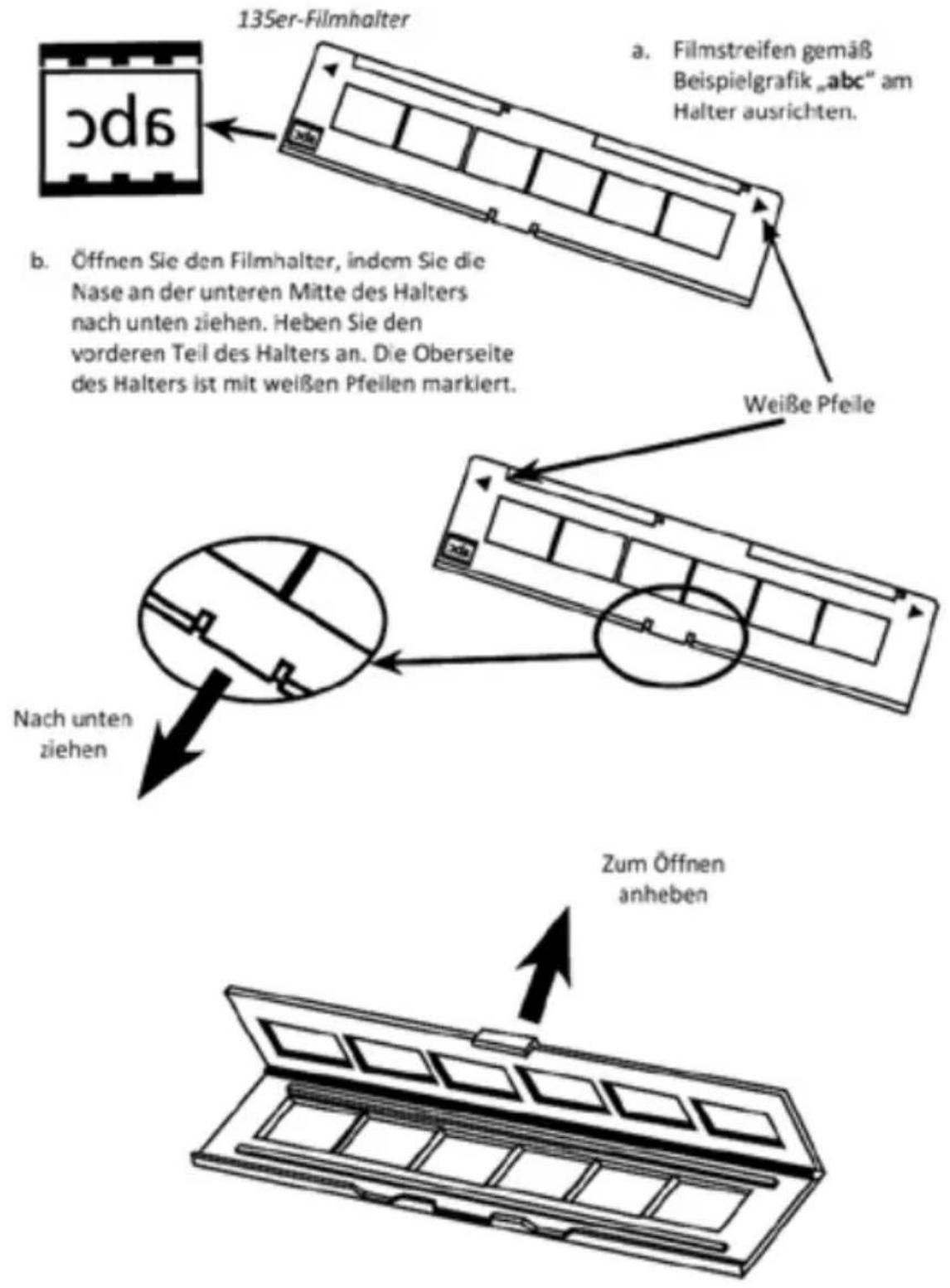

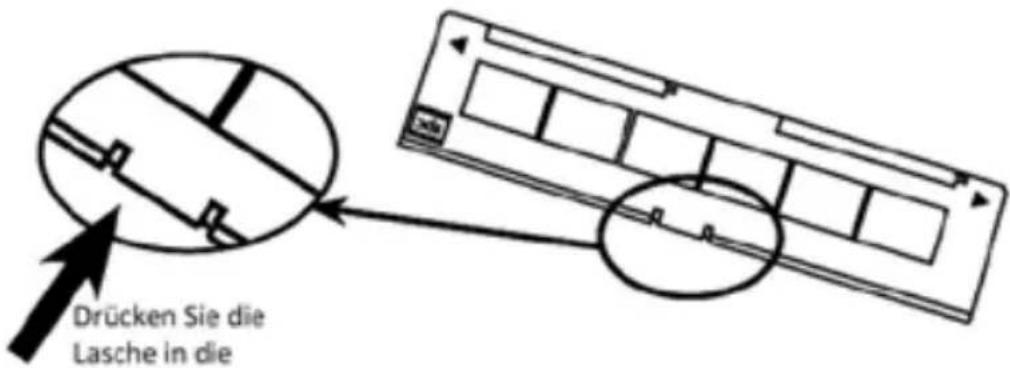

135er Filme in den Halter laden

c. Legen Sie das Filmnegativ richtig herum zwischen den horizontalen Führungen in den Halter ein. Richten Sie die Unterteller auf dem Negativfilm bereits zu den Untertellern auf dem Halter aus. d. Schließen Sie den Halter und verriegeln Sie die Lasche.

e. Setzen Sie den Filmhalter von der linken oder rechten Seite in die Öffnung des Scanners ein. Schieben Sie den Halter bis zum Anschlag hinein, starten Sie anschließend den Scan. Nach Abschluss des Scans schieben Sie den Halter bis zum nächsten Anschlag in den Scanner, dann scannen Sie erneut. Bis zum Ende des Halters wiederholen.

Achten Sie darauf, dass die Ausrichtung der weißen Pfeile am Halter mit der Dreiecksmarkierung am Scanner übereinstimmt.

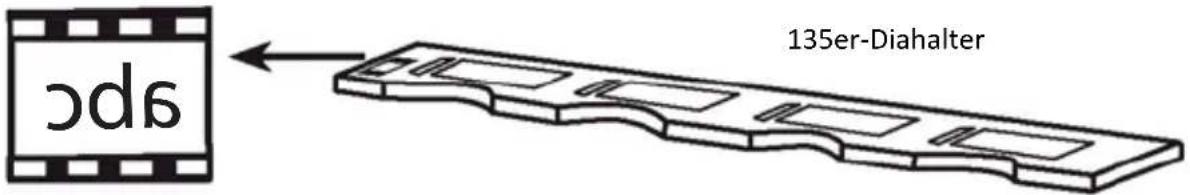

Gerahmte 135-Dias in den Halter einlegen

a. Dias gemäß Beispielgrafik „abc" am Halter ausrichten. b. Legen Sie die gerahmten Dias in den Halter.

FALSCH

KORREKT

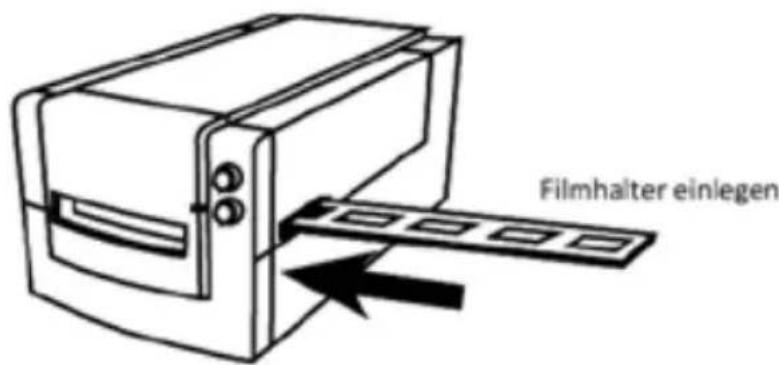

135er Film und Diahalter in den Scanner laden

Setzen Sie den Filmhalter von der linken oder rechten Seite in die Öffnung des Scanners ein. Schieben Sie den Halter bis zum Anschlag hinein, starten Sie anschließend den Scan. Nach Abschluss des Scans schieben Sie den Halter bis zum nächsten Anschlag in den Scanner, dann scannen Sie erneut. Wiederholen Sie dies bis zum Ende des Halters.

Achten Sie darauf, dass die Ausrichtung der weißen Pfeile auf dem Halter mit der dreieckigen Markierung am Scanner übereinstimmt (siehe Abbildung auf der vorhergehenden Seite).

So scannen Sie

Scannen, Schritt für Schritt:

Scanner einschalten > Filmtyp wählen > Vorscan bei Bedarf > Scaneinstellungen festlegen > Scannen

SCHRITT 1 - Scanner einschalten

Status-LED	Scannerstatus
Einschaltzyklus	Der Scanner braucht etwa 40 - 50 s, um sich zu kalibrieren. Die Status-LED leuchtet konstant blau (nicht blinkend), wenn der Scanner betriebsbereit ist.
LED-Status	Eine blinkende LED zeigt an, dass der Scanner/arbeitet. Legen Sie keinen Filmhalter ein oder enthalten Sie ihn nicht.
Mehrmaliges Blinken, Pause, erneutes Blinken	Funktionstörung des Scanners. Schalten Sie das Gerät aus, schließen Sie die Software, schalten Sie den Scanner wieder ein, warten Sie, bis die Kalibrierung beendet ist und starten Sie dann CyberView neu.

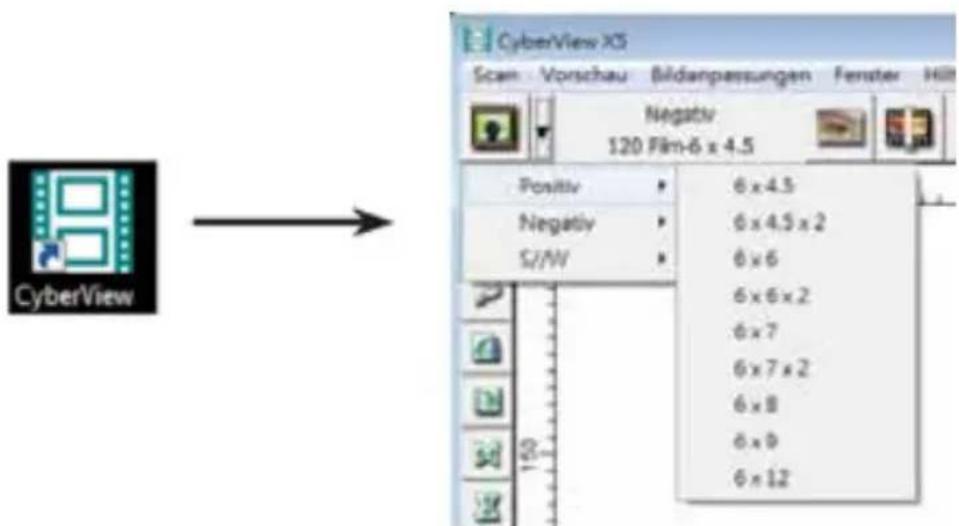

SCHRITT 2 - Filmtyp wählen

a. Öffnen Sie die CyberView-Scan-Oberfläche. b. Wählen Sie den gewünschten Typ: Positive (Positiv), Negative (Negativ) oder B&W (Schwarzweiß).

c. Haben Sie den Filmtyp ausgewählt, können Sie zwischen den unterschiedlichen Größen des 120er Filmformats wählen, nachdem Sie den Filmhalter in das Gerät geschoben haben.

HINWEIS: 135-Filme werden automatisch erkannt, eine Rahmenauswahl ist nicht erforderlich.

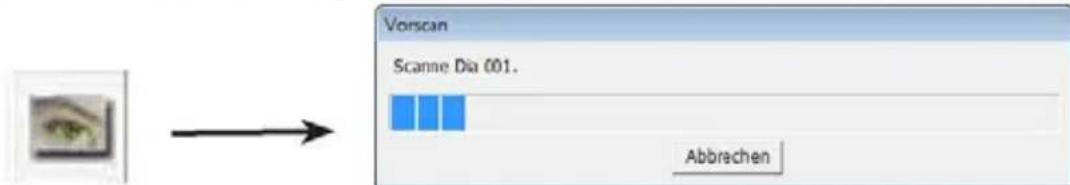

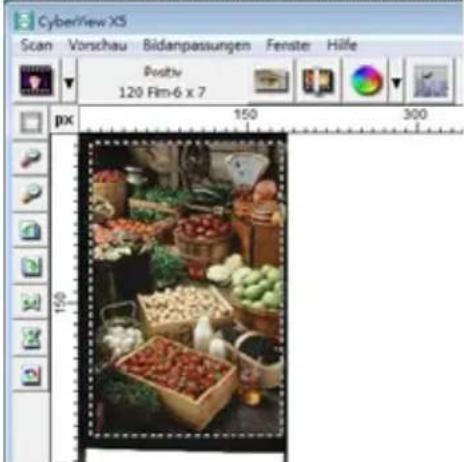

Schritt 3 - Vorscan (bei Bedarf)

Die Vorschau kann verwendet werden, um Farb-/Bearbeitungseinstellungen für den eigentlichen Scan manuell zu justieren.

1. Klicken Sie in der CyberView-Oberfläche auf das Symbol „Prescan" in der Menüzeile. Der Scanner initialisiert die Vorschau-Funktion.

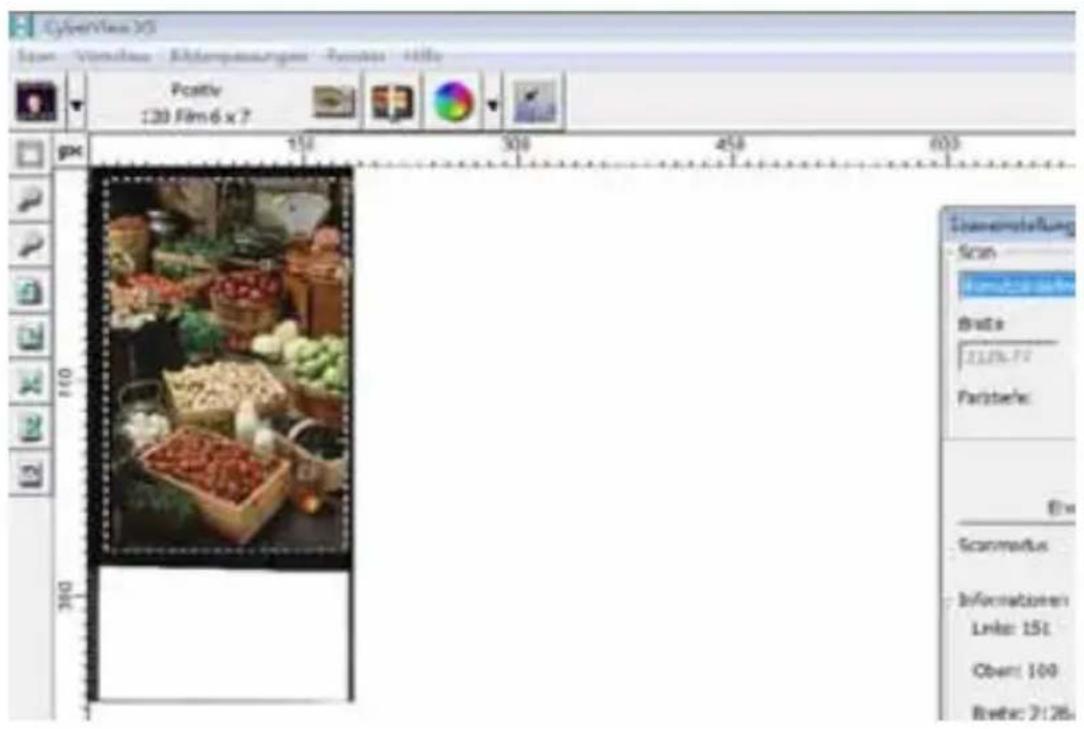

1. Ist der Scan für die Vorschau beendet, erscheint das Bild in der CyberView-Oberfläche.

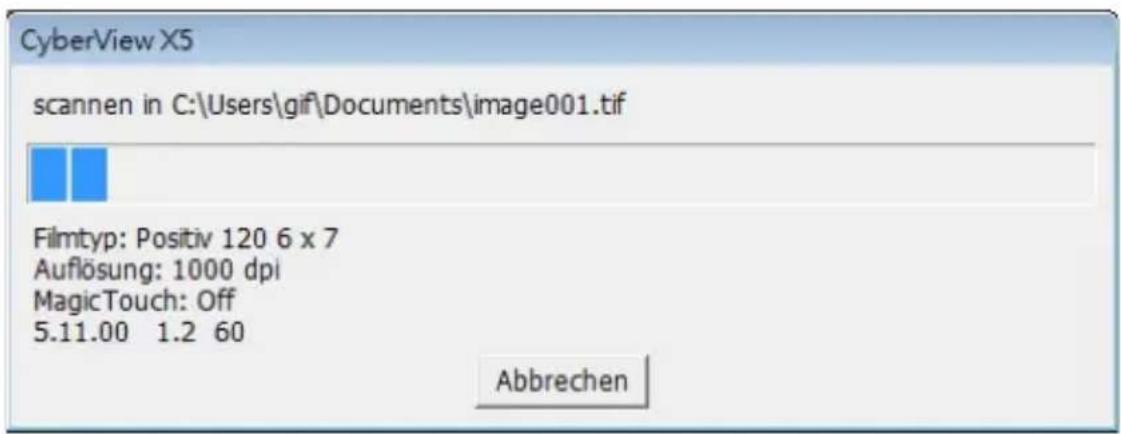

1. Klicken Sie, wenn das Bild erscheint, auf das Symbol "Final scan", um das Bild zu scannen und in das Verzeichnis auf Ihrer Festplatte zu speichern.

3a. Wenn Sie das Vorscan-Bild vor dem Speichern bearbeiten möchten, klicken Sie bereits auf das Bildanpassung-Symbol.

(Weitere Hinweise finden Sie unter „Erweiterte Scanoptionen" auf Seite 23.)

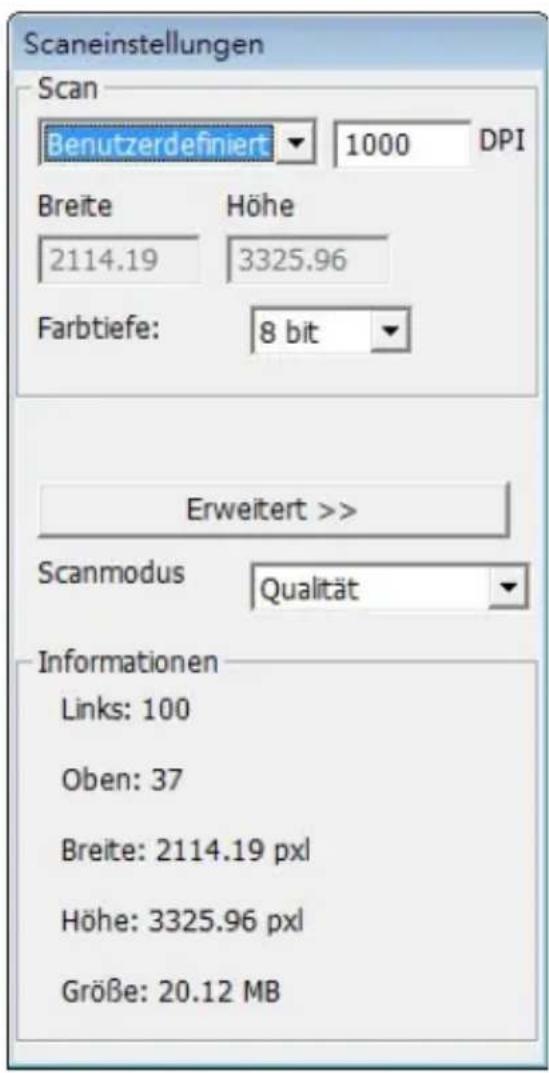

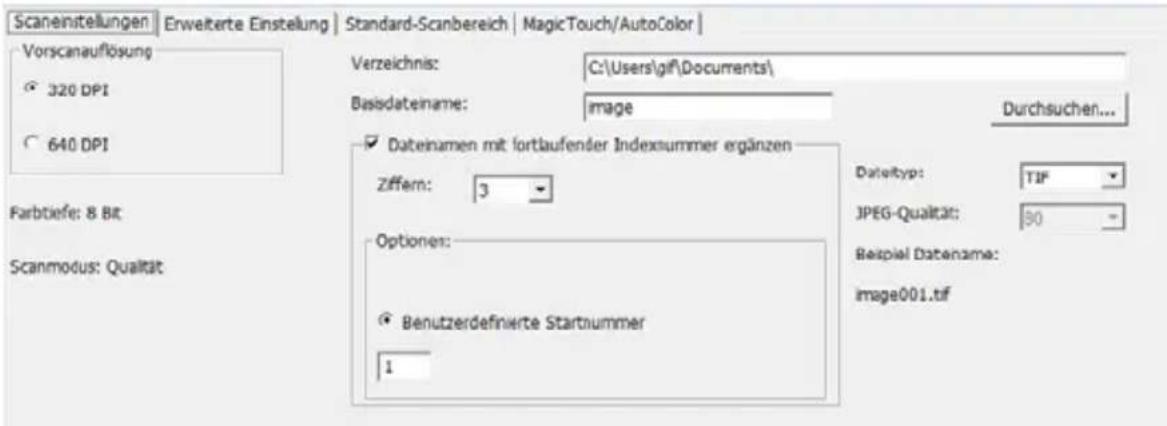

Schritt 4 - Set Scan Settings (Scaneinstellungen festlegen)

1. Nachdem Sie im Menü auf „Scannen" geklickt haben, klicken Sie auf Voreinstellungen und wählen den Filmtyp; das Fenster „Scaneinstellungen" erscheint:

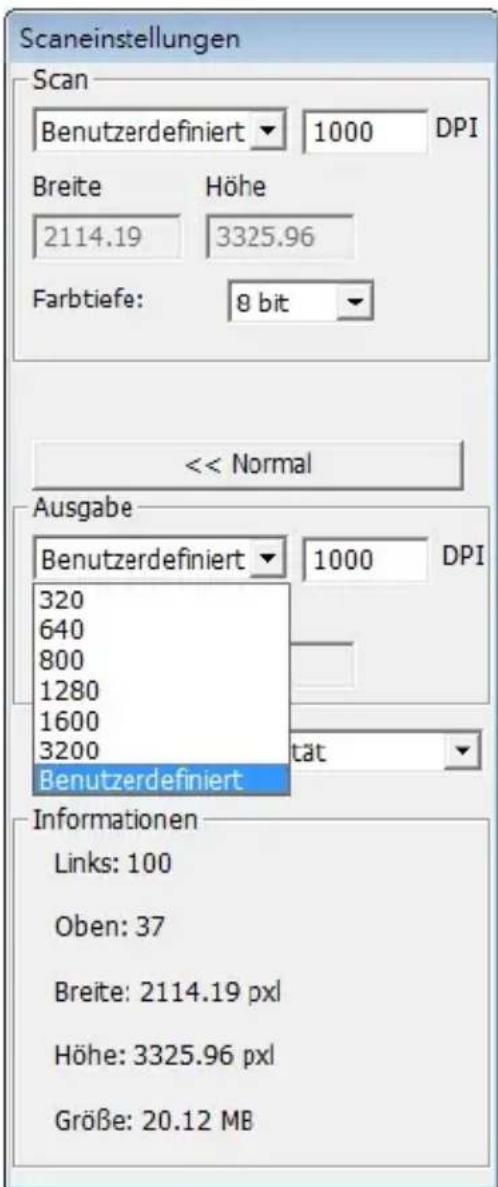

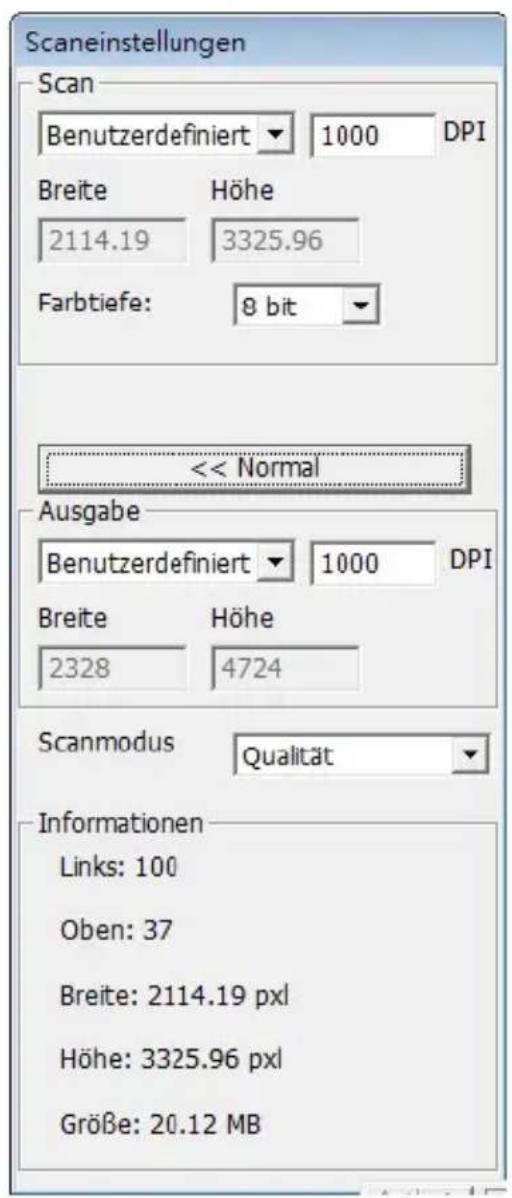

Scaneinstellungen festlegen (Fortsetzung)

a. Auflösung

Die Scan-Standardauflösung beträgt 1000 DPI; weitere Auflösungsoptionen werden nachstehend aufgelistet.

Hinweis: Bei höheren Auflösungen dauert das Scannen länger, es wird mehr Platz zum Speichern gebraucht.

b. Farbtiefe

Wählen Sie zwischen 8 und 16 Bit. Eine höhere Farbtiefe bewirkt feinere Farbabstufungen im gescannten Bild.

Scanmodus - Der Modus Normal speichert den Scan im JPEG-Format, im Modus Qualität wird ein nicht komprimiertes, verlustfreies TIFF-Bild gespeichert.

Scaneinstellungen festlegen (Fortsetzung)

Die Scansoftware kann wahlweise im 8-Bit- oder 16-Bit-Farbmodus scannen. Dadurch entstehen Bilder mit 24- oder 48-Bit-Farben; 8 oder 16 Bits pro rotem, grünem und blauem Farbkanal.

Beispiel:

8-Bit-Modus = Jeweils 8 Bits für Rot, Grün und Blau, insgesamt 24 Bits.

16-Bit-Modus = Jeweils 16 Bits für Rot, Grün und Blau, insgesamt 48 Bits.

c. Hinweis: Farbbild-Dateigrößen bei entsprechenden Auflösungen und Farbtiefen:

Standard-Scanauflösung	Farbtiefe pro RGB-Kanal	Farbmodus (24 Bit/48 Bit)	Filmgroße (mm)	Ungefährte Dateigröße*
1000 DPI	8 Bit	24 Bit	35	3,93 MB
1000 DPI	8 Bit	24 Bit	60 x 45	11,97 MB
1000 DPI	8 Bit	24 Bit	60 x 60	15,96 MB
1000 DPI	8 Bit	24 Bit	60 x 70	18,63 MB
1000 DPI	8 Bit	24 Bit	60 x 90	23,94 MB
1000 DPI	8 Bit	24 Bit	60 x 120	31,92 MB
1000 DPI	16 Bit	48 Bit	35	7,87 MB
1000 DPI	16 Bit	48 Bit	60 x 45	23,95 MB
1000 DPI	16 Bit	48 Bit	60 x 60	31,92 MB
1000 DPI	16 Bit	48 Bit	60 x 70	37,21 MB
1000 DPI	16 Bit	48 Bit	60 x 90	47,89 MB
1000 DPI	16 Bit	48 Bit	60 x 120	63,85 MB

• TIFF ist ein unkomprimiertes Format, das insbesondere bei hohen Auflösungen sehr große Dateien produzieren kann.

HINWEIS: Sorgen Sie dafür, dass genügend Speicherplatz im Computer zur Verfügung steht, wenn Sie die Scanauflösung ändern. Eine hohe Scanauflösung resultiert in längeren Dateien, die eventuell problematisch zu speichern sind.

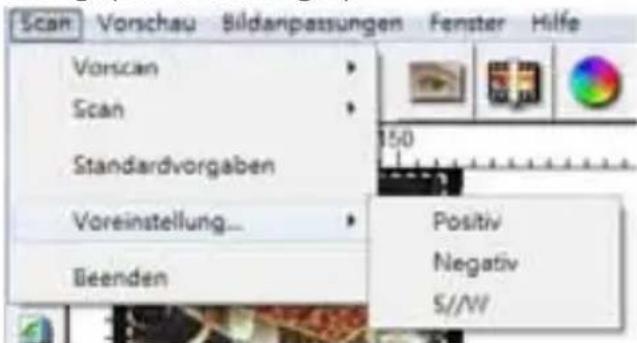

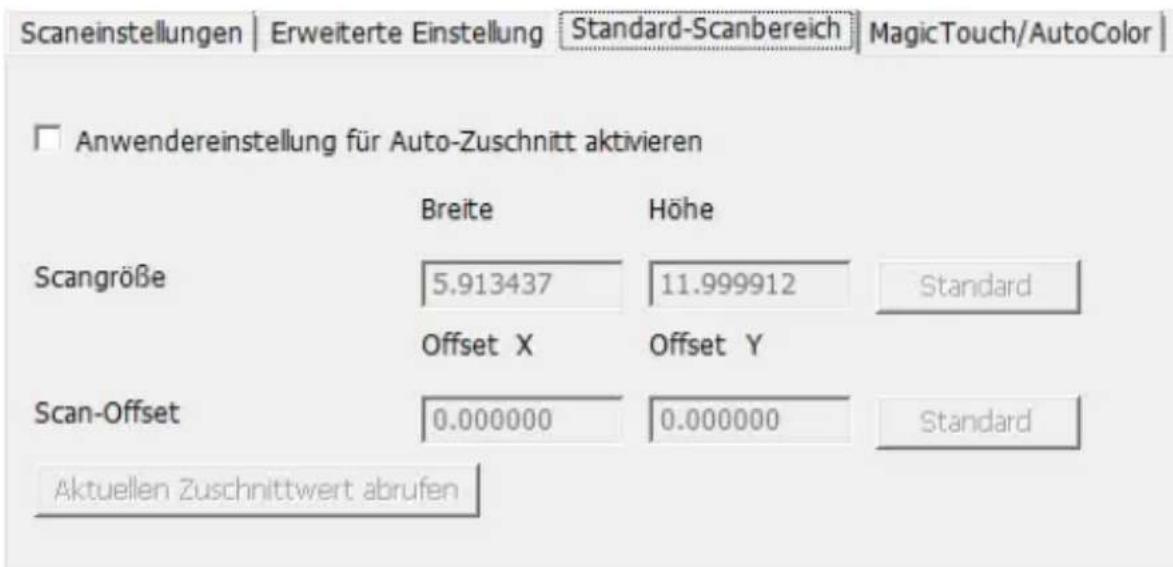

Schritt 5 - Scanvoreinstellungen festlegen

Wählen Sie Scan (Scannen) - Preference (Voreinstellungen) - Film Type (Filmtyp) - Scan Settings (Scaneinstellungen)

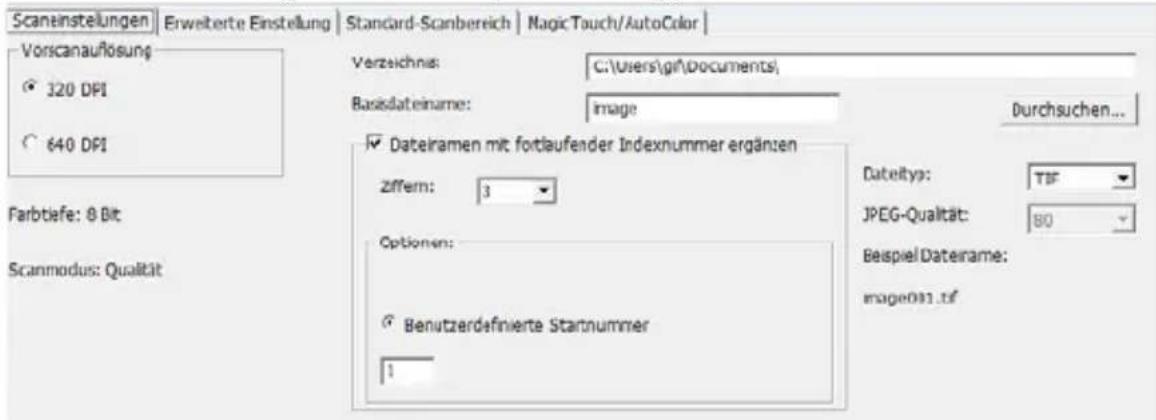

Scan-Voreinstellungen einrichten (Fortsetzung)

"Prescan Resolution" (Vorscan-Auflösung): Legt die Standardauflösung beim Vorscan fest.

"Color Depth" (Farbtiefe): Standard-Farbtiefe beim normalen Scannen.

"Scan Mode" (Scanmodus): Standard-Scanmodus beim normalen Scannen.

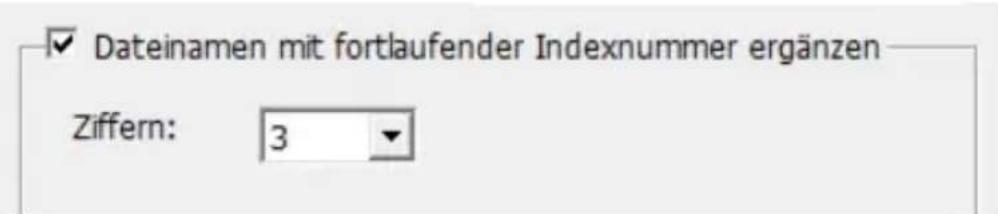

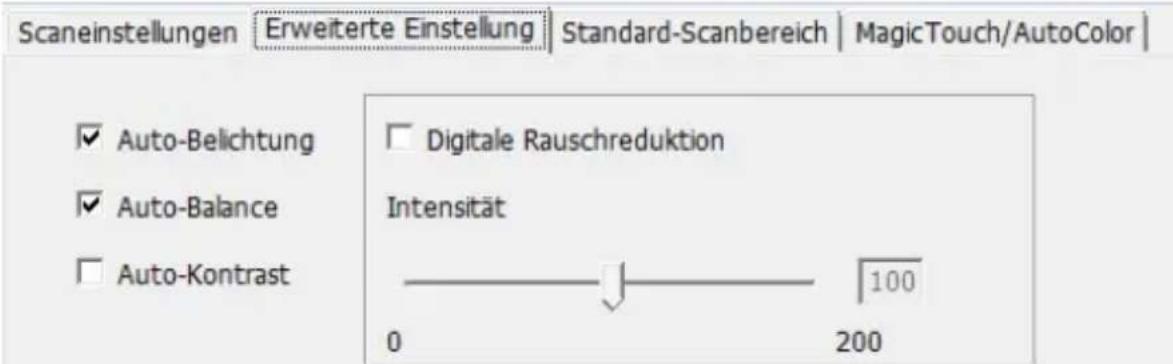

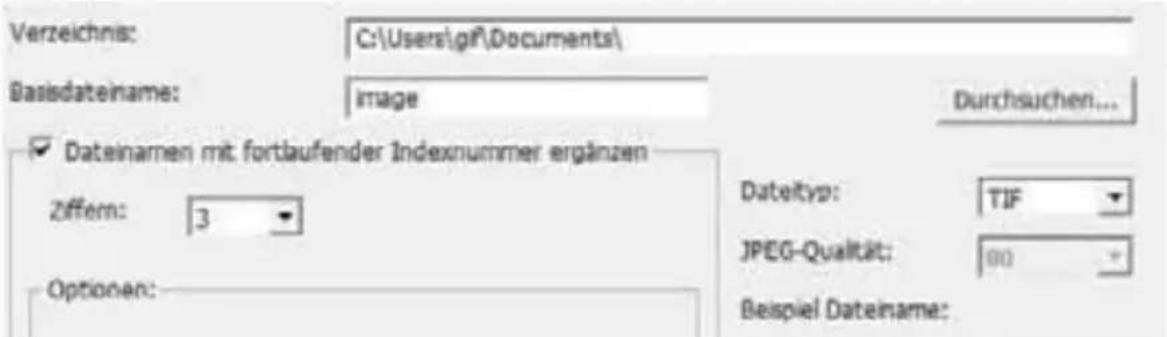

Scaneinstellungen konfigurieren

1. Klicken Sie auf „Durchsuchen“, wählen Sie dann den Ordner, in dem die gescannten Bilder abgelegt werden sollen.
2. Geben Sie den Dateinamen ein.

1. Zum Trailing Index after Base (Dateinamen angehängter Index): Geben Sie die Länge des Dateinamens und die Nummerierung mit bis zu 6 Stellen vor, beispielsweise Bild1 oder bild000001.

1. Optionen - Filmindex verwenden: Verwendet als Zahl für ein Dia die Positionsnummer des Dias im Magazin.

Benutzerdefinierte Startnummer: Geben Sie eine Startnummer vor.

1. Wählen Sie als Dateityp "TIF" oder "JPG". (TIF nicht komprimiert oder JPG komprimiert. Wählen Sie die Qualität für JPEG. (20-100) 100 steht für die geringste Kompressionsrate.

Advanced Setting (Erweiterte Einstellungen)

"Auto Exposure" (Auto-Belichtung) - Versucht, automatisch eine optimale Belichtung zu erzielen, bei der Weiß weiß, Schwarz schwarz bleibt.

"Auto Balance" (Auto-Weißabgleich) - Verwendet das Histogramm des Bildes, um den Weißabgleich der RGB-Kanäle zu ermitteln. Dabei wird das Farbspektrum des Bildes ermittelt und die Bilddarstellung entsprechend angepasst.

"Auto Contrast" (Auto-Kontrast) - Die Scannersoftware analysiert die Bilddaten und passt den Kontrast automatisch an.

"Digital Noise Reduction" (Digitale Rauschreduktion) – Wendet einen speziellen Filter an, der eine körnige Bilddarstellung verhindert.

Default Scanning Area (Standard-Scanbereich)

Hier können Sie die Größe des gescannten Bereiches und den „Scanoffset" (Position des gescannten Bereiches) festlegen.

Magic Touch und Auto Color (Auto-Farbe)

Schaltet automatische Bildverbesserung und Auto Color (Auto-Farbe) gescannter Dias ein und aus.

Magic-Touch ist eine leistungsfähige Technologie, um Staub und Kratzer zu entfernen, ohne vorher die komplexe Bedienung von Software-Funktionen erlernen zu müssen. Da die Technologie Hardware-basiert ist, arbeitet sie nahtlos mit dem Scanvorgang zusammen und sorgt für bestmögliche Ergebnisse beim Einlesen von Bildern in den Computer. Staub, Kratzer und andere Makel werden intelligent erkannt und beseitigt, das Bild erscheint wieder in seiner ursprünglichen Pracht.

Da das Scannen mit Magic Touch länger dauert, ist diese Funktion per Vorgabe zunächst abgeschaltet.

Auto Color (Auto-Farbe) hierdurch entfällt das Erraten beim Scan-Prozess, sorgt so für einen reibungslosen Ablauf des Arbeitsflusses und für beste Ergebnisse. Die gescannten Bilder werden mit einer proprietären Farbverbesserungstechnik bearbeitet, um so eine möglichst genaue Farbdarstellung zu erreichen, die dynamische Bilder mit optimaler Helligkeit, Sättigung und optimalem Kontrast erzeugt.

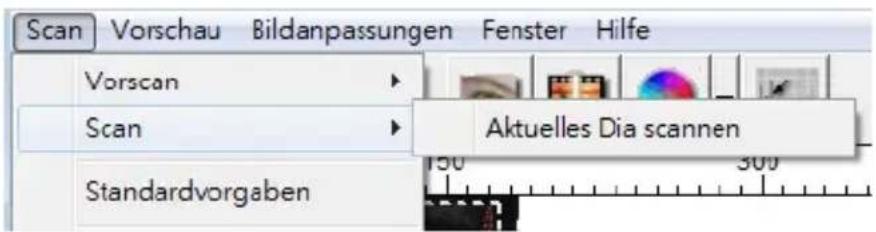

Schritt 6 - Scan (Scannen)

Scan (Scannen)- Scan (Scannen)- Scan Current Frame (Aktuelles Bild scannen)

Scannen (Fortsetzung)

Der Scan-Prozess wird gestartet

Alle gescannten Bilder werden in dem vorgegebenen Ordner gespeichert, der werkseitig vorgegebene Ordner ist:

Windows: C:\Users\IhrName\Eigene Dateien

MAC: Mac-Festplatte\Users\IhrName\Pictures\Cyberview Images

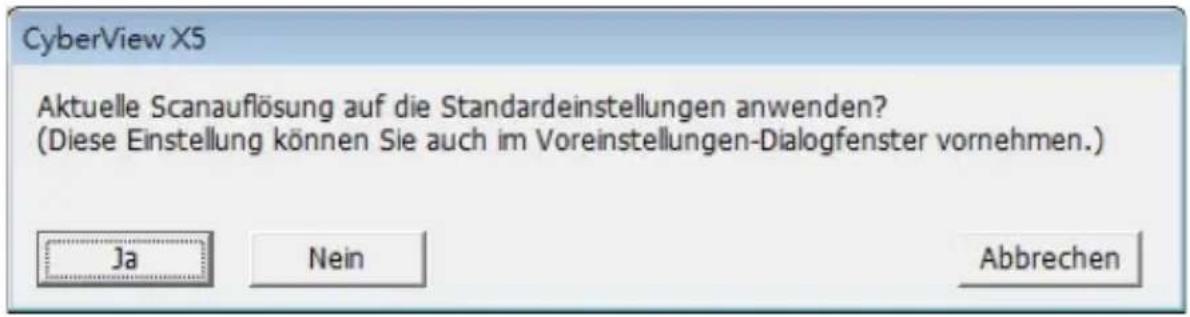

Schritt 7 - Exit (Beenden)

Wählen Sie „Scan > Exit" (Scan > Beenden), um den Treiber zu schließen. Die gescannten Bilder können mit jeder Bildbearbeitungssoftware geöffnet und editiert werden.

HINWEIS: Wenn Sie das mitgelieferte Bildbearbeitungsprogramm verwenden, schauen Sie bitte in die Online-Hilfe innerhalb der Anwendung oder suchen Sie sich die Dokumentation auf der mitgelieferten DVD heraus.

Benutzeroberfläche

Die CyberView-Benutzeroberfläche besteht aus drei hauptsächlichen Teilen:

I. Menübefehle [Überblick + Voll] II. Funktionsteisten-Diagramm/Werkzeugleisten-Diagramm III. Aktive Bildbereichseinstellung

I. Menübefehle [Überblick + Voll]

Menübefehle - Scan (Übersicht)

a. Prescan (Vorschau) b. Scan c. Revert (Rückgängig) d. Preference (Voreinstellungen) e. Exit/Quit (Ende/Beenden)

Menübefehle - Preview (Vorschau) (Übersicht)

Zoom, Drehen & Spiegeln.

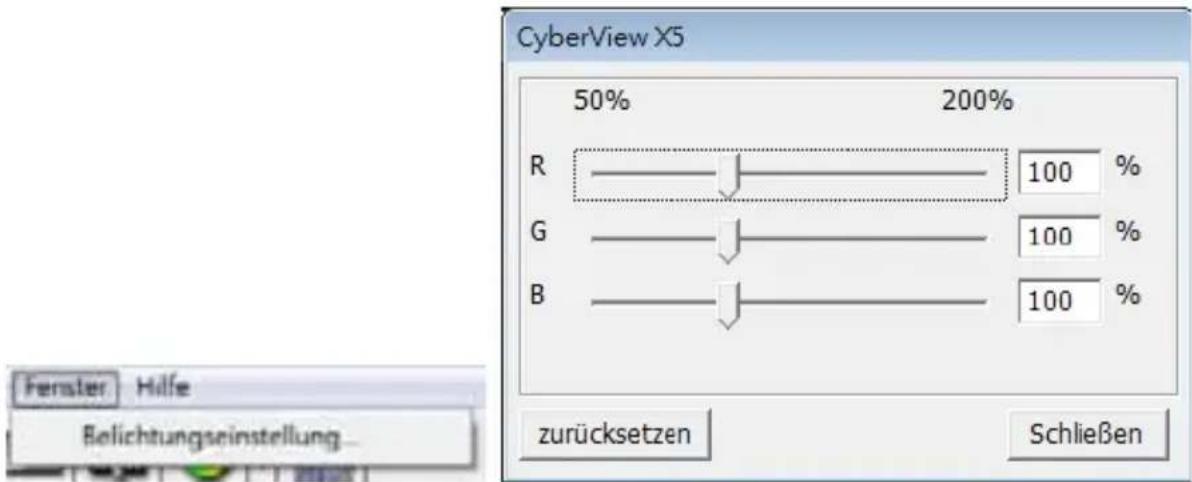

Menübefehle - Windows (Fenster) (Übersicht)

Einstellungen für das CyberView-Fenster und die Belichtungseinstellungen des Scanners

Per Vorgabe ist die „Exposure Setting" (Belichtungseinstellung) bei sämtlichen drei Farbkanälen auf 100% eingestellt.

Helligkeit der Leuchtquelle des Scanners erhöhen, wenn Bild zu dunkel ist. Helligkeit verringern, wenn Bild zu hell ist.

Menübefehle - Scan (Scannen)

a. Prescan (Vorschau)

Vorscan des Films ausführen.

b. Scan

1. Ausgewählten Film als Datei scannen... > Ausgewählter Film wird gescannt und als Datei im angegebenen Pfad gespeichert.

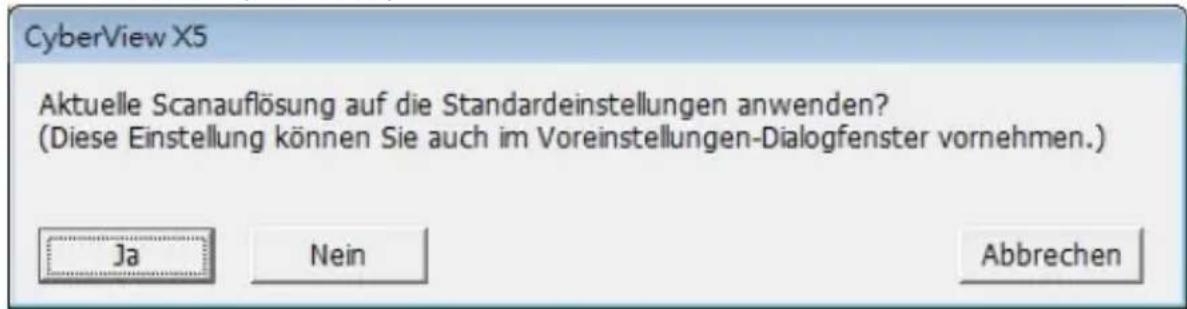

Voreinstellungen - Siehe Scan-Einstellungen (siehe Seite 13)

C. Revert (Rückgängig)

Verwirft sämtliche Änderungen und nutzt wieder die Originaleinstellungen.

Exit (Beenden)

Schließt die CyberView X5-Benutzeroberfläche.

Wenn die Meldung „Quit the application prompts to save documents? "

(Anwendung beenden?) erscheint, klicken Sie zum Speichern auf „Yes" (Ja), zum

Verwerfen und zur Rückkehr zur CyberView-Benutzeroberfläche auf „Cancel" (Abbrechen).

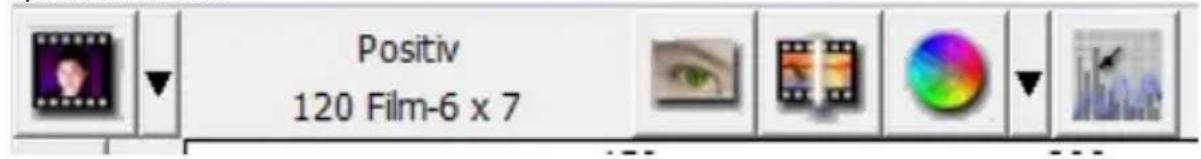

II. Funktionseiten-Diagramm

Zur Optimierung der Bildqualität wählen Sie bitte den Film-/Diatyp und die Marke aus der Symbolleiste aus:

Vorscan: Scannt eingelegten Film für eine Vorschau.

Scannen: Scannt den Film.

Bildanpassungen: Mehr Optionen erscheinen beim Anklicken der

Schaltfläche

Auto-Kalibrierung: Kalibriert den Scanner.

Symbolleiste

1. Ver-/Entriebeln des Scan-Bereichs
2. Zoom In: Bild vergrößern.
3. Zoom Out: Bild verkleinern.
4. Drehen 90 links: Bild um 90° nach links drehen.
5. Drehen 90 rechts: Bild um 90° nach rechts drehen.
6. Horizontal spiegeln: Bild horizontal spiegeln.
7. Vertikal spiegeln: Bild vertikal spiegeln.
8. Rückgängig: Alle Modifikationen verwerfen und Bild wiederherstellen.

Menübefehle - Image Adjustment (Bildanpassung)

a. Image Adjustment (Bildanpassungen)

1. Variations (Varianten): Erzeugt verschiedene Ansichten eines Bildes zur Änderung von Highlights, Mitteltönen etc.

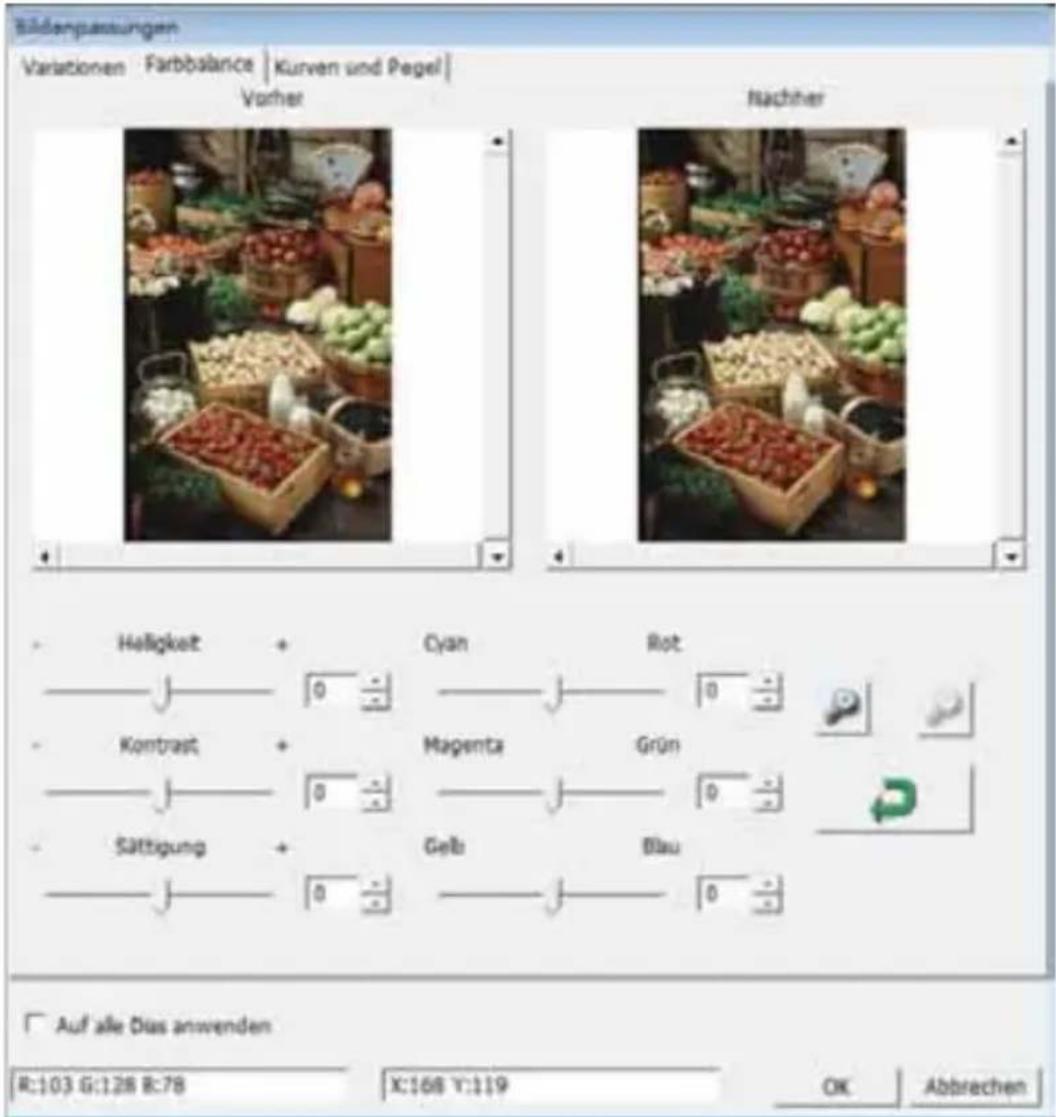

2. Color Balance (Farbbalance)

Zur Anpassung von Helligkeit, Kontrast, Sättigung und Farbe (CMY oder RGB) des Bildes. Ein Vorher-Nachher-Vergleich des Bildes wird als Referenz angezeigt.

Beispiel: Ist die Vorschau eines Bildes zu dunkel, verwenden Sie den Schieberegler „Brightness“ (Helligkeit) im Fenster „Color Balance“ (Farbabgleich) und stellen mit ihm durch Verschieben nach rechts die gewünschte Helligkeit ein. Das Nachher-Bild wird heller. Übernehmen Sie die „After“-Änderung mit „OK“; das Bild wird später mit den angepassten Einstellungen gescannt. Auf gleiche Weise können Sie auch die anderen Funktionen des „Color Balance“ (Farbabgleich), wie Kontrast, Sättigung und Anpassungen für die Farben Cyan, Magenta und Gelb einstellen.

3. Kurven und Pegel

Durch Verschieben der Kurven- und Pegel-Einstellungen können Sie das Bild weiter anpassen. Zum Vergleich werden Vorher- und Nachher-Bilder angezeigt.

Beispiel: Ist die Vorschau eines Bildes zu dunkel, verwenden Sie den Schieber im Fenster Kurven und Stufen, um das Bild zu korrigieren. Wenn Sie beispielsweise den Grau-Schieber in der Mitte nach links versetzen, führt dies zu einem helleren Nachher-Vorschaubild. Klicken Sie auf „OK“, wenn Sie mit den Anpassungen zufrieden sind. Die gleiche Methode kann auch für die einzelnen Farbkanäle verwendet werden. Verwenden Sie hierzu das Drop-Down-Menü „RGB = Alle Farben“ R = Rot, G = Grün und B = Blau.

Menübefehle - Fenster

Belichtungseinstellung: Zum Anpassen der Belichtungszeit (R, G, B). Mit „Reset“ (Rücksetzen) stellen Sie die Standardvorgaben wieder her.

Menübefehle - Hilfe

• Update (Firmware aktualisieren): Zum Aktualisieren der Firmware-Version. Dazu wählen Sie den Ordner, in dem die Firmware-Datei gespeichert wurde. (Diese Dateien können Sie von unseren Internetseiten herunterladen.)
• About (Info): Zeigt die Systeminformationen (einschl. Betriebssystem, CPU), Produktinformation (einschl. Produktname, Modellname, Hardware-Version, Firmware-Version, Software-Version, Geräteinformation einschl. Interface und optische Auflösung). Diese Informationen sind wichtig, wenn Sie technische Unterstützung benötigen.

Vorschaufenster

Zeigt das für die Vorschau gescannte Bild. Wählen Sie durch Klicken in die obere linke Ecke die Maßeinheiten in „in“ - Zoll, „cm“ - Zentimeter oder „px“ - Pixel.

Statuszeile

In der unteren linken Ecke werden die Farbebenen (RGB: rot, grün, blau) und die Koordinaten der Position [Beispiel: I] angezeigt. Der Vergrößerungsfaktor, die aktuelle Position des Diamagazines und die Anzahl der zu scannenden Bereiche (2 oder mehr besagt: Mehrere Scan-Bereiche auf einem Dia [Beispiel: II]).

R:0 G:0 B:0 X:444 Y:44 11. Bechung 2: 100% 6; 100% 8; 100% Verprüfungsdauer: 100% Poston: 1 Aswahd: 1

III. Aktive Bildbereichseinstellung

Ein umfangreicher erweiterter Modus erhöht weitere benutzerdefinierte Anpassungen.

Normal-Modus [Beispiel: I] zur Eingabe der Grundparameter für den Scan (einschl. Scan-Auflösung, Filmgroße, Farbtiefe).

Advanced (Erweiterter) Modus [Beispiel: II] zur Eingabe der Parameter für den Scan und die Ausgabe (einschl. Scan-Auflösung, Filmgroße, Farbtiefe und Ausgabeauflösung, Groß, Scan-Modus).

Die „Active Frame Setting" (Aktive Bildbereichseinstellung) gilt nur für die aktuelle Vorschau. Klicken Sie auf "Für Alle anwenden", um die Parameter auf alle Vorschaubilder anzuwenden. Die Einstellungen werden nicht für den endgültigen Scan verwendet.

Technischer Kundendienst

CyberView

Weitere Informationen zum Scanner und zur CyberView Oberfläche finden Sie hier: www.braun-phototechnik.de

Mitgelieferte Software

Informationen zu den beiliegenden Software-Anwendungen finden Sie unter HILFE im Menü der jeweiligen Anwendung oder auf der Internet-Section des Software-Herstellers.

** Diese Bedienungsanleitung finden Sie auch in digitaler Form auf der mitgelieferten CD.

CyberView X5

Benutzerhandbuch

ALLGEMEINE RICHTLINIEN:
