Produkttyp	Gefrierschrank
Marke	LG
Modell	GBB539SWHWB
Spannungsversorgung	220-240 V, 50 Hz
Kältemittel	R600a (Isobutan)
Klimaklasse	SN, N, ST, T (von +10°C bis +43°C)
Temperatureinstellung	Elektronischer Thermostat mit LCD/LED-Anzeige
Miracle Zone (Frischhaltefach)	Einstellbar auf 2°C (Obst/Gemüse) oder -1°C (Fleisch/Fisch)
Expressgefrieren	Schnellgefrieren für ca. 3 bis 24 Stunden
Urlaubsmodus	Energiesparfunktion
Türwarner	Akustisches Signal bei zu lange geöffneter Tür, ein-/ausschaltbar
Automatische Eisbereitung	8 Eiswürfel pro Zyklus, 60-80 Eiswürfel pro Tag, automatische Abschaltung bei vollem Behälter
Wasserspender	Optional, mit 2,3 L Wassertank (oder kompatibler Flasche)
Innenbeleuchtung	Vita-Licht (LED) für Gemüsefach

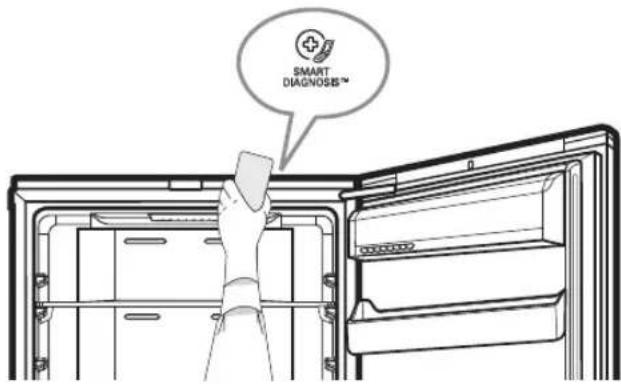

Smart Diagnosis	Ferndiagnose per Telefon zur Fehlerbehebung
Abtauen	Automatisch, Wasser verdunstet in der Schale
Reinigung	Weiches Tuch mit Seifenwasser, abrasive Mittel vermeiden
Türanschlagwechsel	Möglich, Kundendienst kontaktieren (außerhalb der Garantie)
Garantie	24 Monate, Linearverdichter 10 Jahre Garantie (Teile)
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - GBB539SWHWB LG

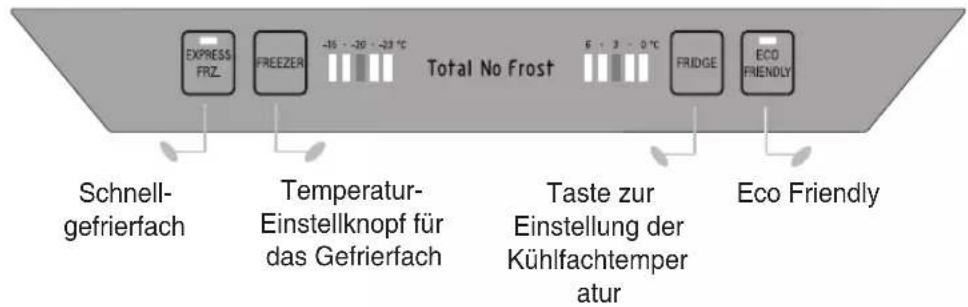

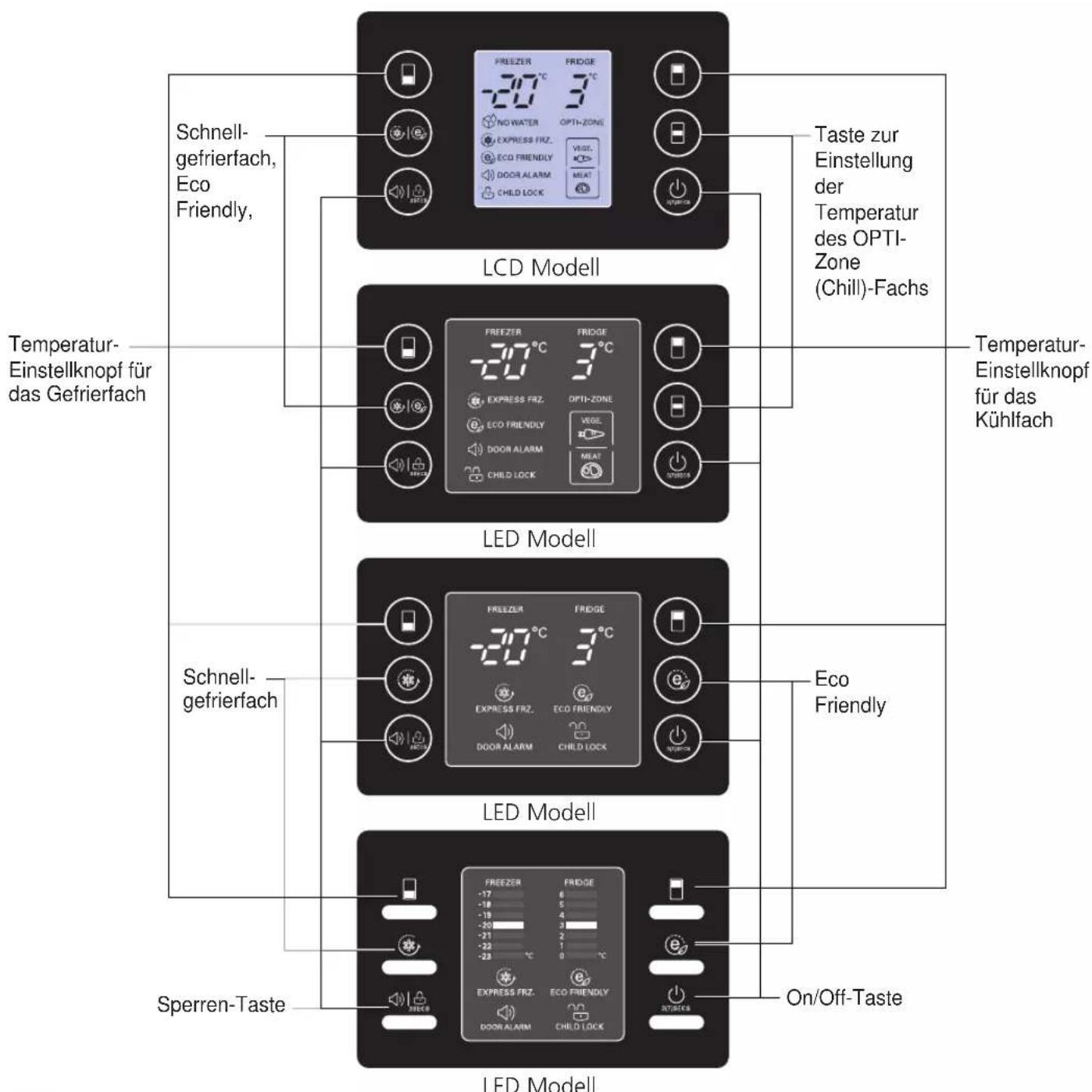

Wie stelle ich die Temperatur meines LG GBB539SWHWB Gefrierschranks ein?

Verwenden Sie das Bedienfeld. Bei Modellen mit LCD drücken Sie eine beliebige Taste, um die Einstellung zu aktivieren, dann passen Sie die Temperatur des Gefrierfachs durch Drücken von Freezer an und wählen den gewünschten Wert (Standard -20°C). Für das Kühlfach (falls vorhanden) stellen Sie mit Fridge ein (Standard 3°C).

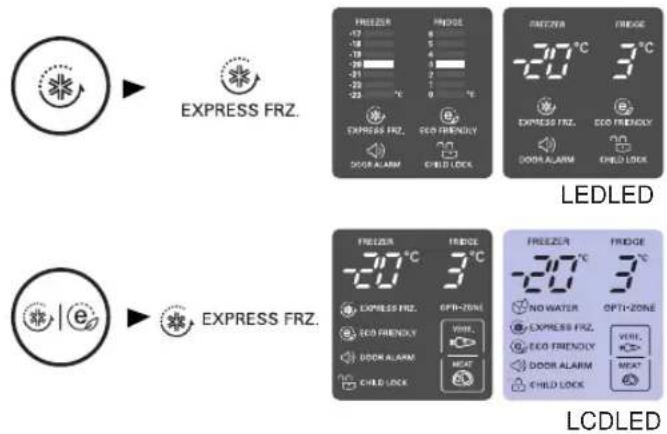

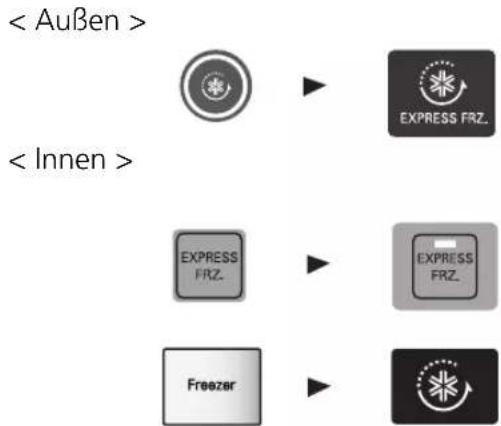

Wie aktiviere ich das Expressgefrieren (Express Frz)?

Drücken Sie die Taste Express Frz. Die Kontrollleuchte leuchtet auf. Die Funktion dauert etwa 3 Stunden (oder bis zu 24 Stunden je nach Modell). Sie stoppt automatisch und kehrt zur vorherigen Einstellung zurück. Zum manuellen Stopp drücken Sie die Taste erneut.

Was tun, wenn der Türwarner ertönt?

Der Alarm ertönt, wenn die Tür zu lange offen bleibt. Schließen Sie die Tür. Wenn der Alarm anhält, wenden Sie sich an den Kundendienst. Sie können den Alarm durch kurzes Drücken der Taste Door Alarm deaktivieren.

Wie verwende ich die Miracle Zone (Frischhaltefach)?

Die Miracle Zone ermöglicht die Aufbewahrung von Lebensmitteln bei optimaler Temperatur. Drücken Sie die Taste VEGE für Obst/Gemüse (2°C) oder FRESH (oder ähnlich) für Fleisch/Fisch (-1°C). Die entsprechende Kontrollleuchte leuchtet auf.

Kann ich den Türanschlag wechseln?

Ja, die Türen sind reversibel. Der Türanschlagwechsel ist jedoch nicht von der Garantie abgedeckt. Wenden Sie sich an den LG-Kundendienst oder einen qualifizierten Techniker, um den Vorgang durchzuführen.

Wie reinige ich den Gefrierschrank?

Ziehen Sie den Netzstecker. Reinigen Sie das Innere mit einem weichen Tuch und Seifenwasser. Verwenden Sie keine abrasiven Mittel (Benzin, Verdünner). Trocknen Sie gründlich. Das Abtauen erfolgt automatisch.

Was tun bei Stromausfall?

Öffnen Sie die Tür nicht unnötig. Die Lebensmittel bleiben 1 bis 2 Stunden gefroren. Wenn der Ausfall länger dauert, überprüfen Sie die Lebensmittel und werfen Sie aufgetaute weg.

Wie stelle ich Eiswürfel her?

Füllen Sie den Eiswürfelbehälter bis zur angegebenen Markierung mit Wasser und stellen Sie ihn in das Gefrierfach. Für automatische Produktion verwenden Sie den Eisbereiter (falls vorhanden): Füllen Sie den Wassertank, schalten Sie den Schalter auf Ein (I). Die ersten Eiswürfel sollten weggeworfen werden.

Warum gibt es Kondensation auf der Außenfläche?

Dies kann bei feuchter Witterung auftreten. Mit einem trockenen Tuch abwischen. Vermeiden Sie häufiges oder langes Öffnen der Tür. Überprüfen Sie, ob die Tür richtig schließt.

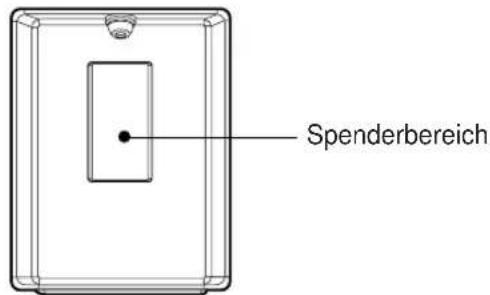

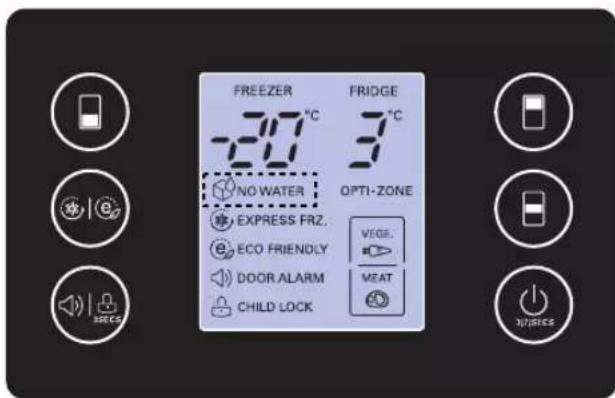

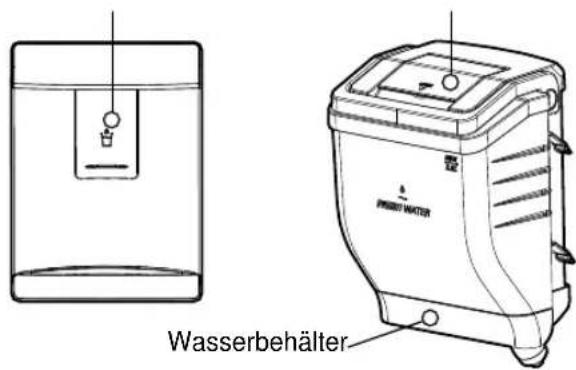

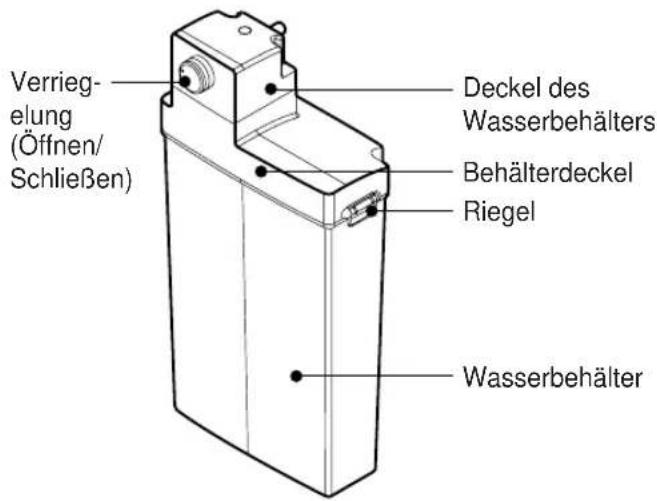

Wie verwende ich den Wasserspender (falls vorhanden)?

Füllen Sie den Wassertank (max. 2,3 L) und setzen Sie ihn richtig ein. Drücken Sie mit einem Glas auf das Pad des Spenders. Wasser fließt, solange Sie drücken. Verwenden Sie nur Trinkwasser, keine kohlensäurehaltigen Getränke.

BEDIENUNGSANLEITUNG GBB539SWHWB LG

BEDIENUNGSCANLEITUNG

KÜHLSCHRANK-GEFRIERFACH-KOMBINATION

Bittelesen Sie diese Bedienungsanleitung sorgfältig durch, bevorsie das Gerät in Betriebnehmen, und bewahren Sie es griffbereit auf, damit Sie jederzeit nachschlagen konnen.

Registrierung

Die Modell-und die Seriennummer befinden sich auf der Rückseite des Gerätes. Diese Nummern sind für jeder Gerät einzigartig und finden sich an keinem anderen. Sie sollen den hier gewünschten Informationen eintragen und diese Anleitung als dauerhaftes Dokument über den Kauf aufbewahren. Heften Sie ihre Quittung hier an.

Kaufdatum :

Handler :

Handleradresse :

Einleitung	Inhaltsverzeichnis
	Wichtige Sicherheitsanweisungen 4

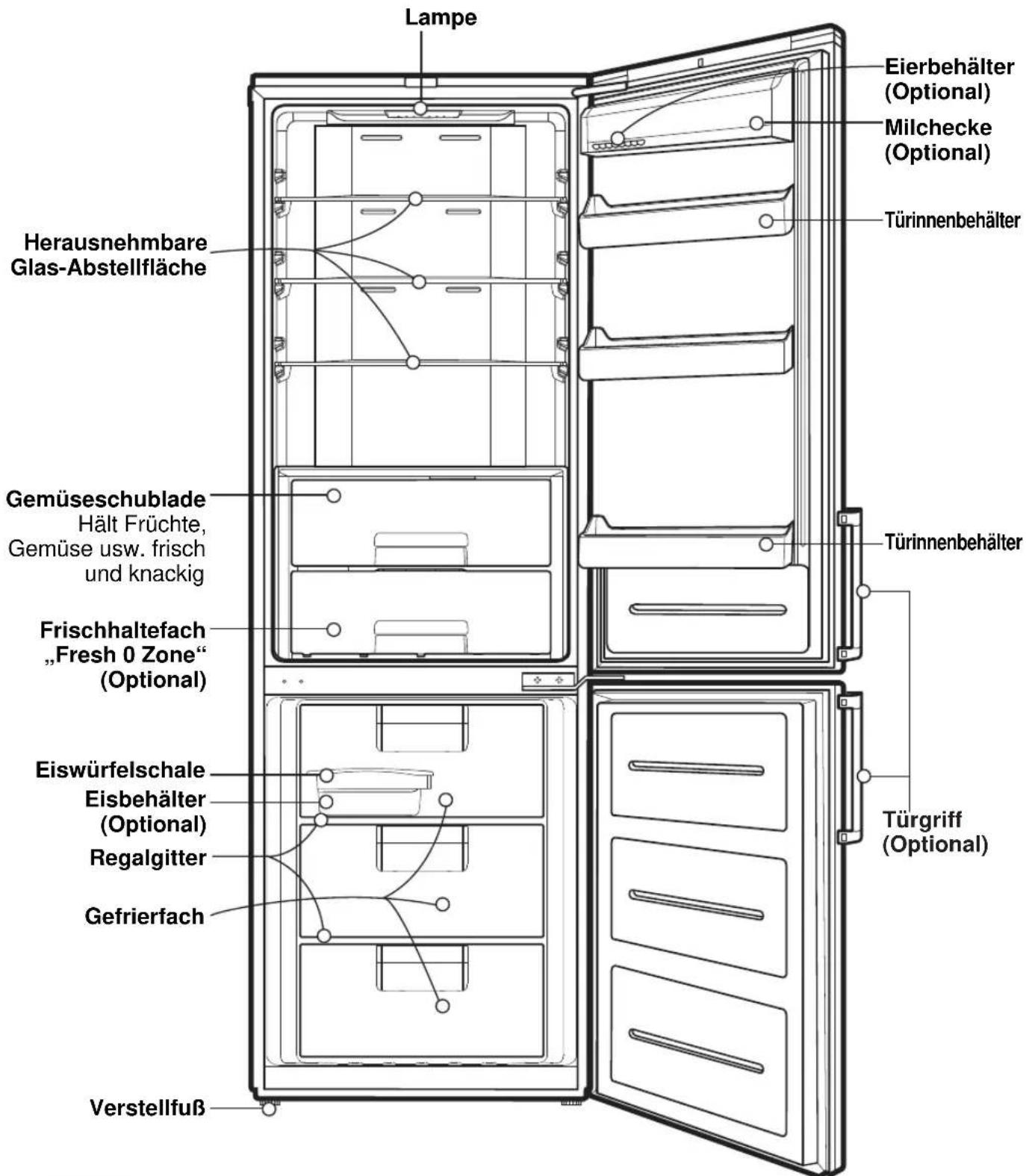

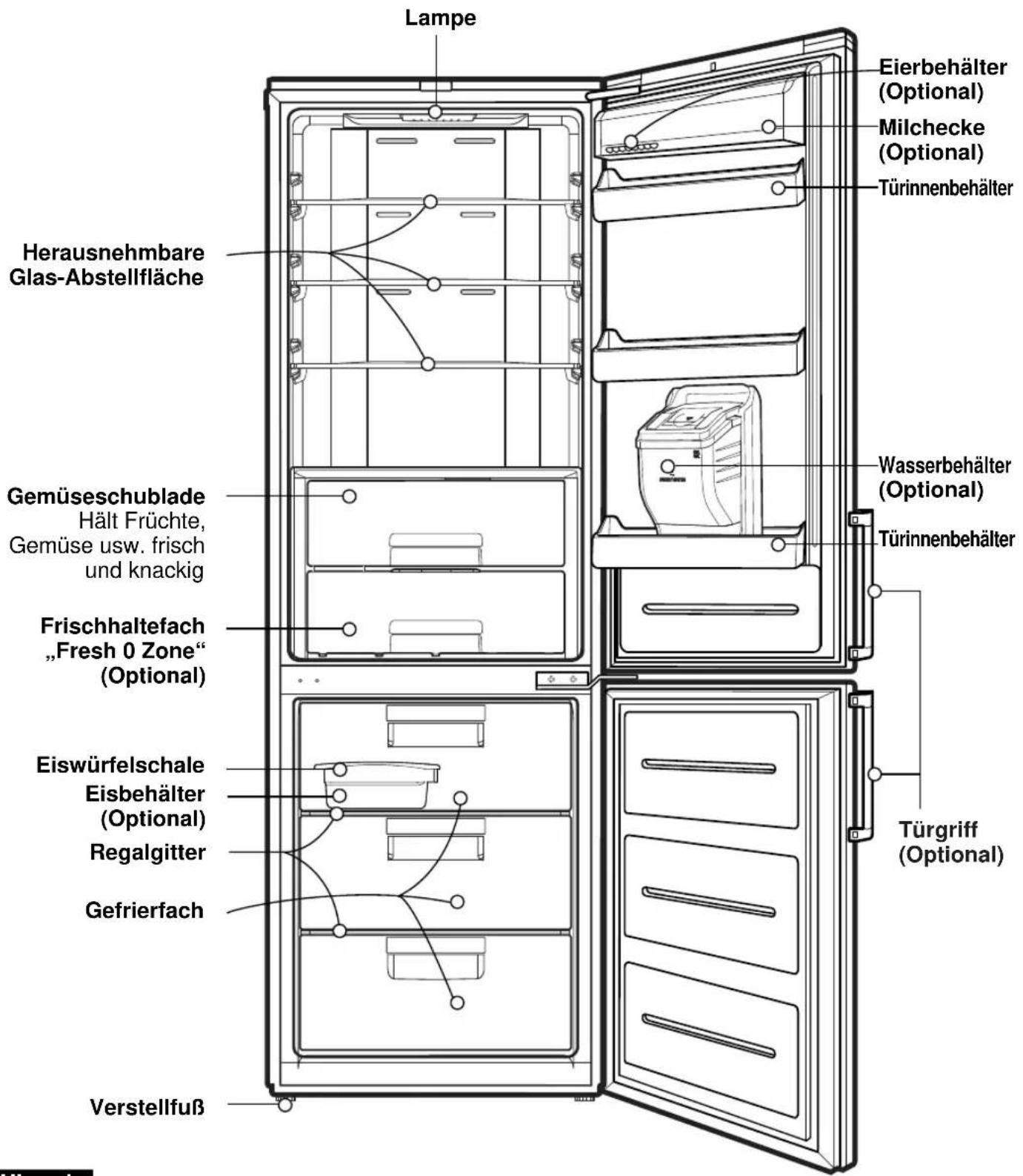

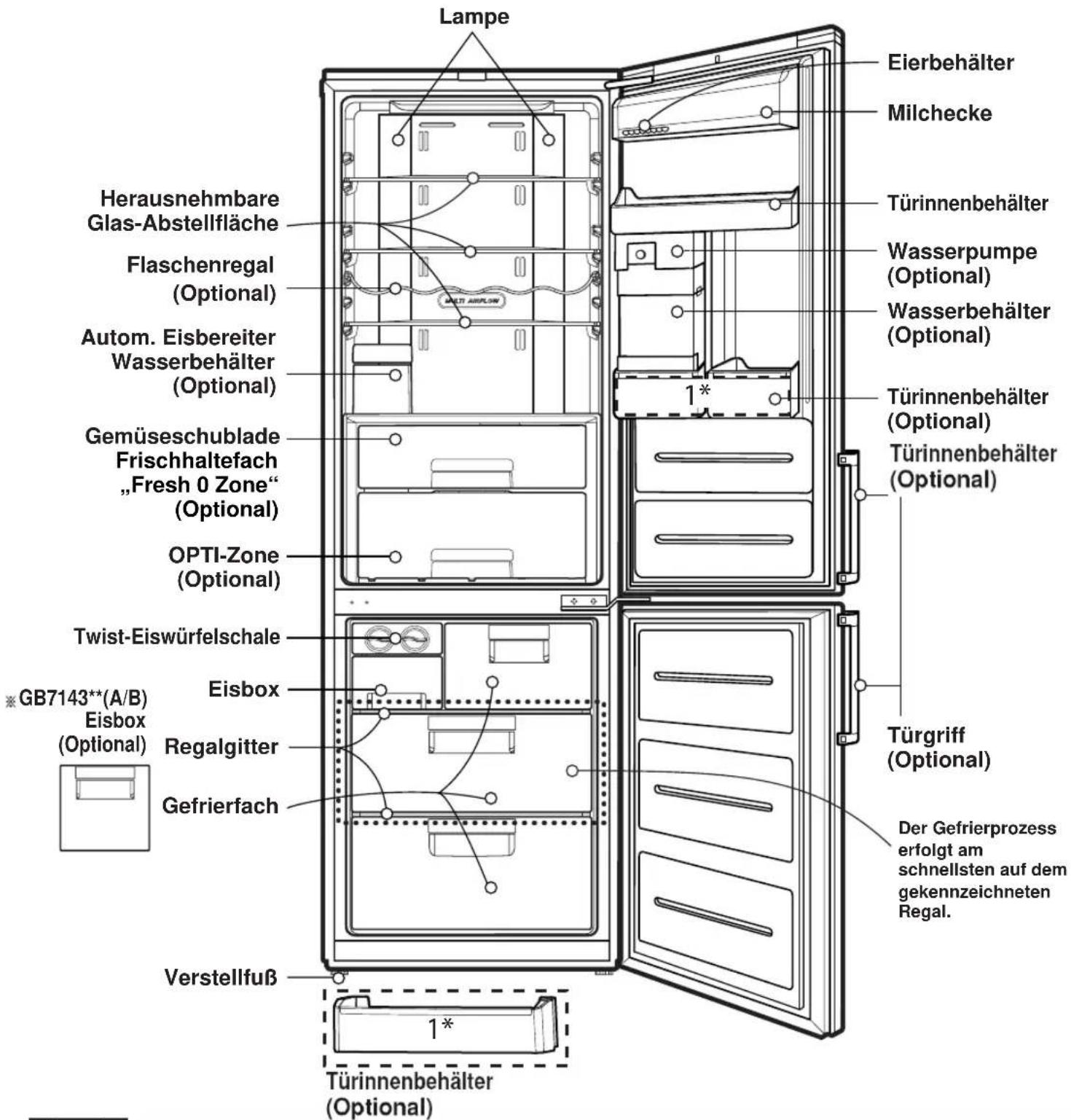

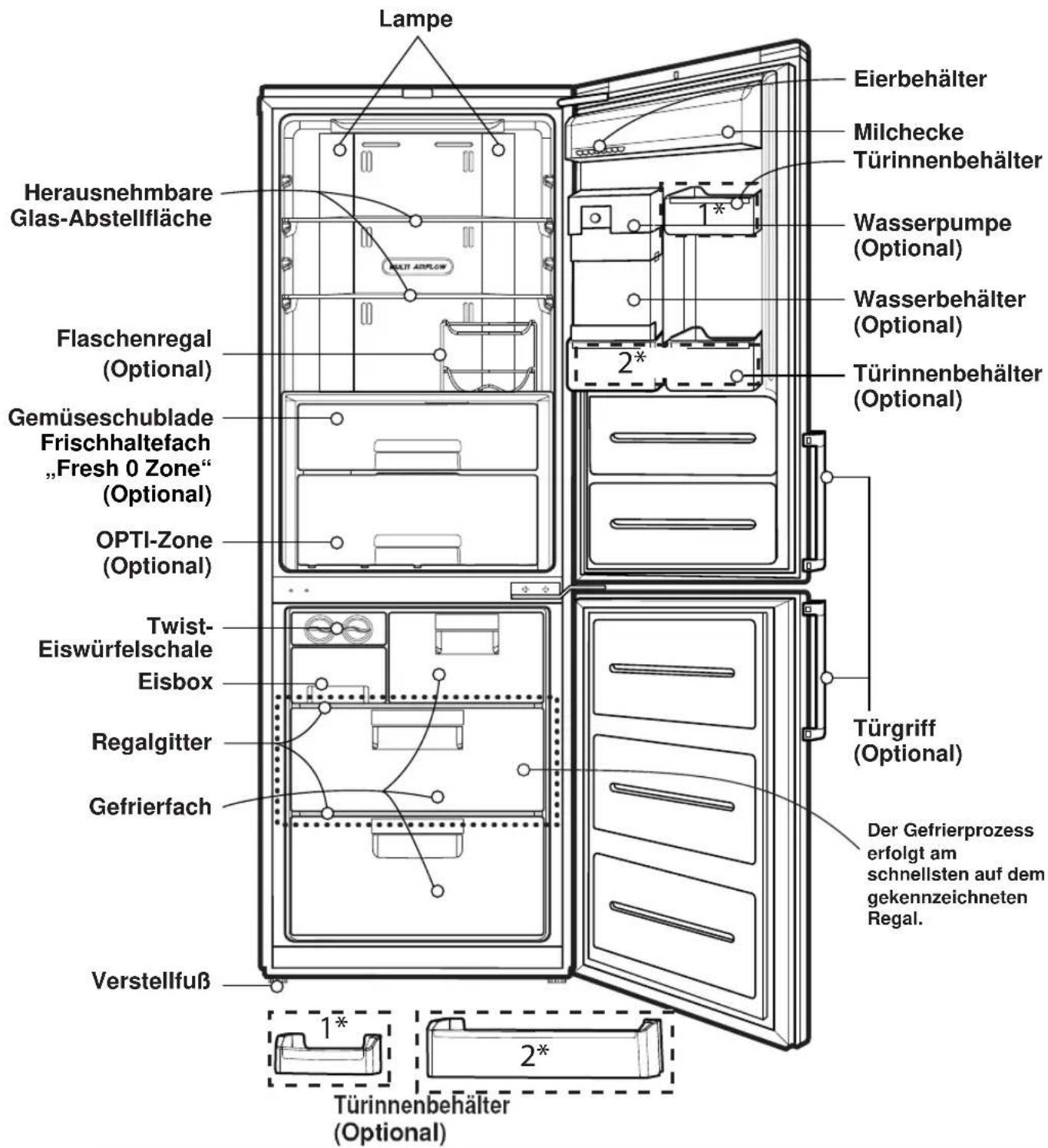

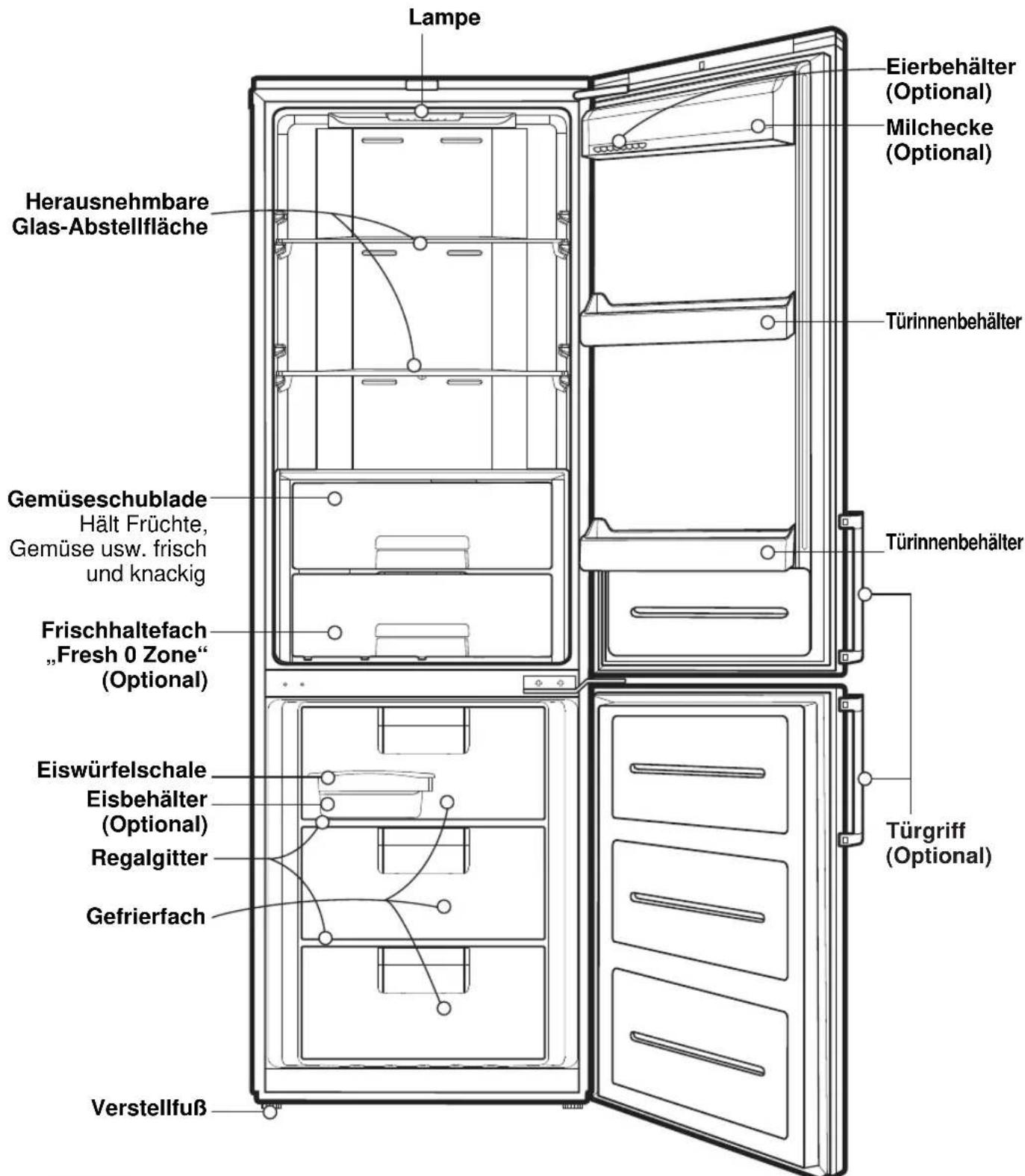

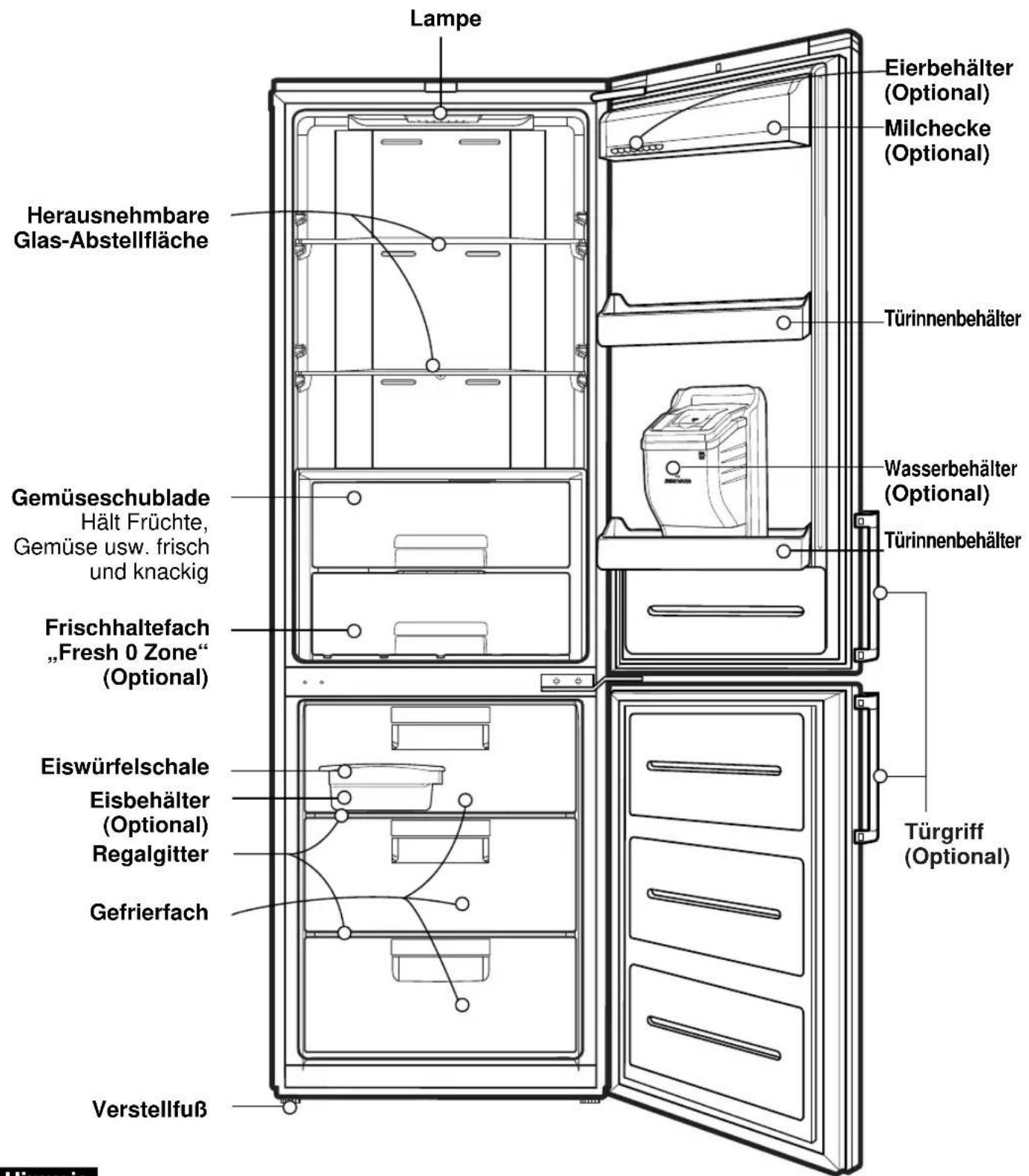

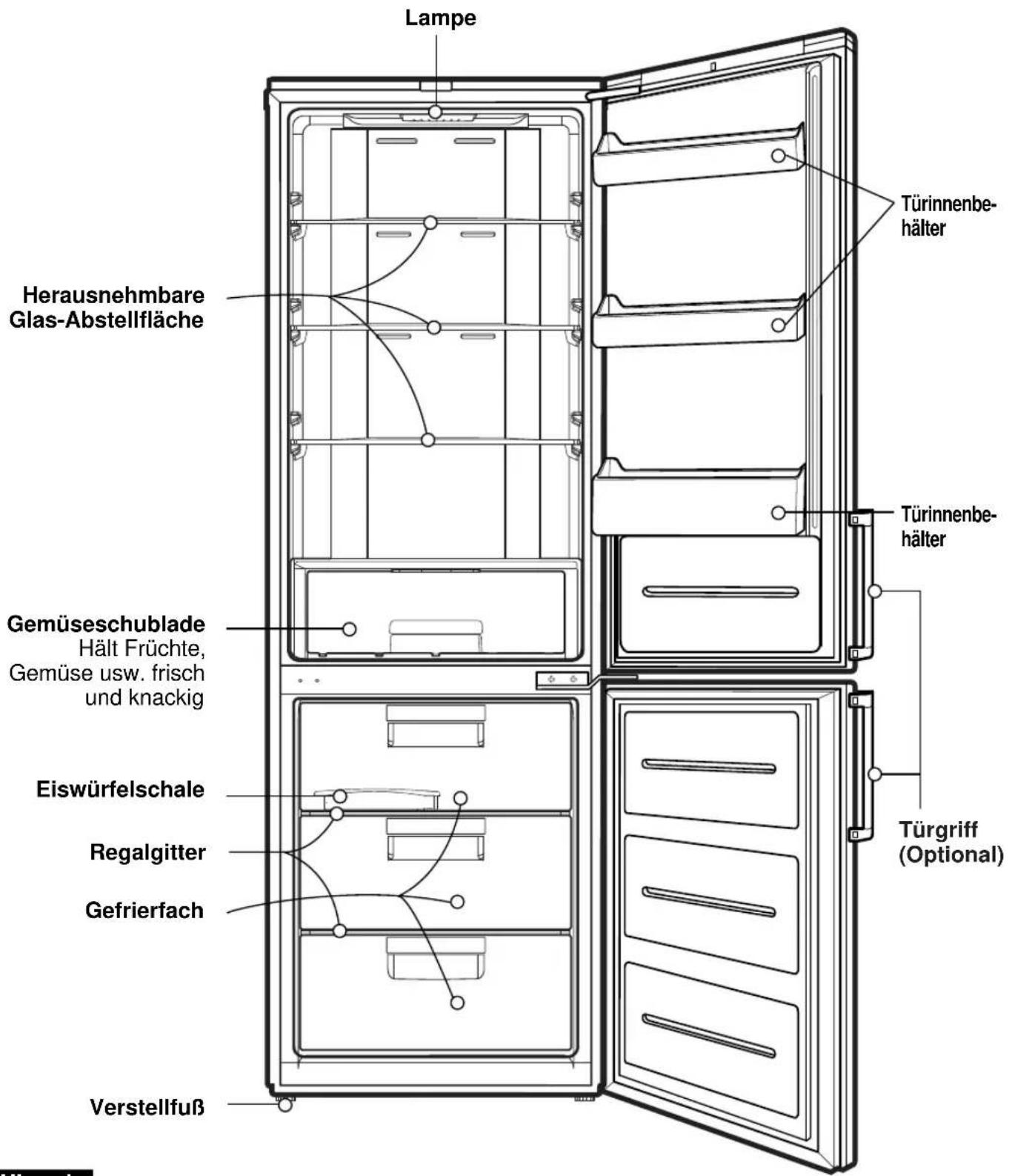

	Zuordnung von Teilen 10

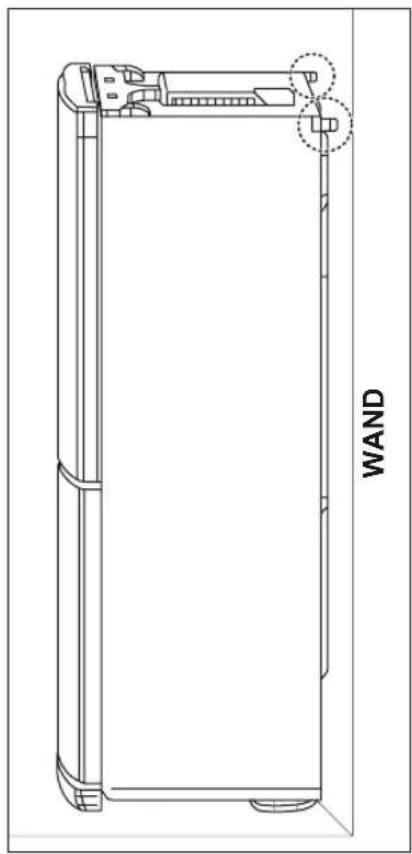

Aufstellung	Aufstellung 17
	Einschalten 18

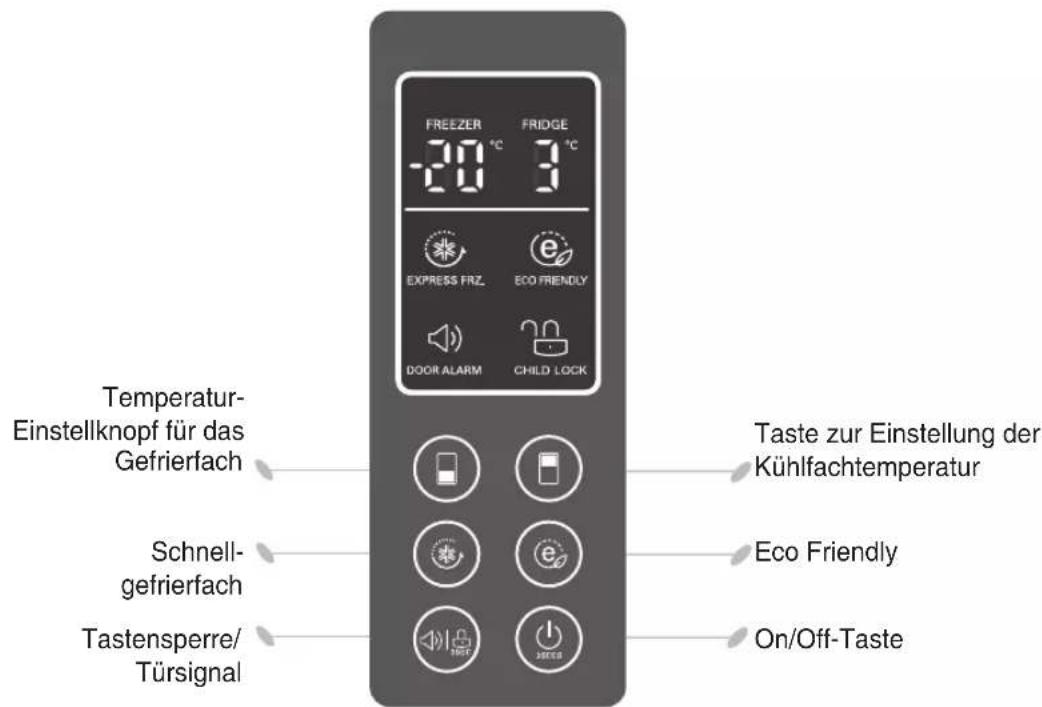

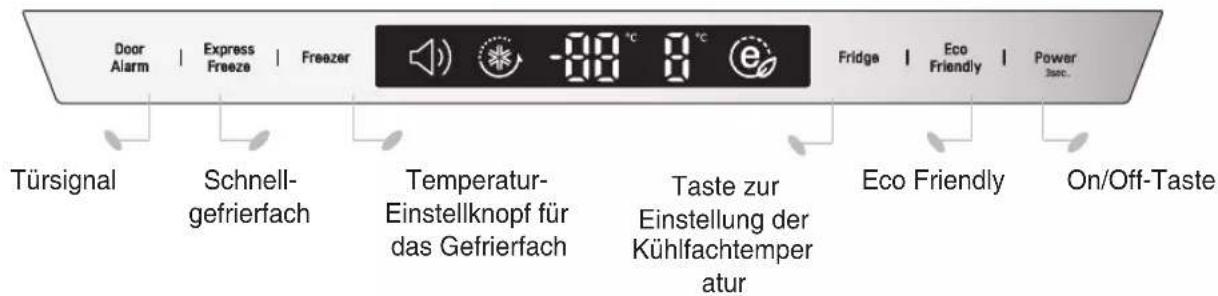

Betrieb	Temperaturreglung 19
	OPTI-Zone (Chill) 21
	Schnellgefrierfach 22

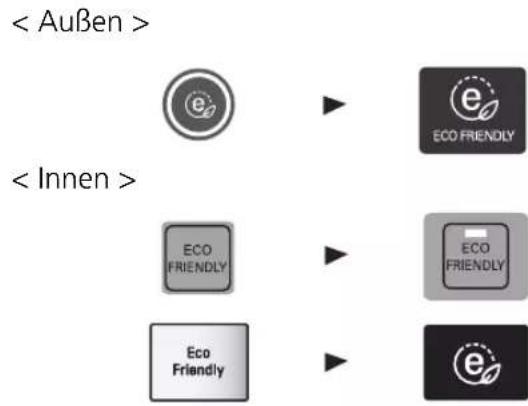

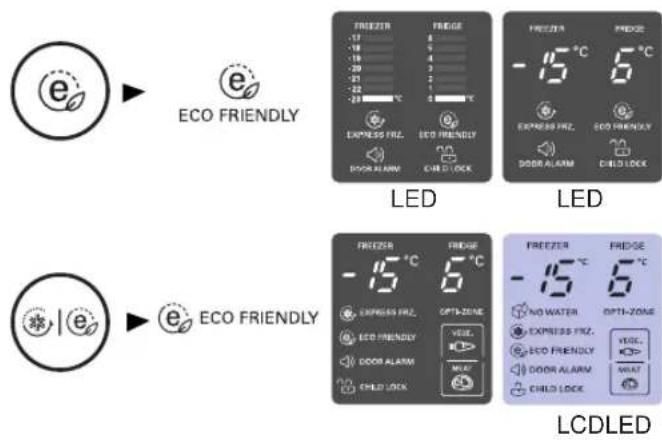

	Eco Friendly 22
	Selbsttest 22
	Sperre 23
	On/Off 23
	Kühlschrankfach 23

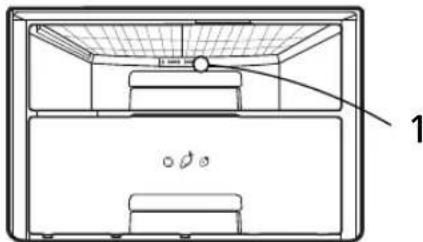

	Vita-Lampe 24
	Türalarm 24

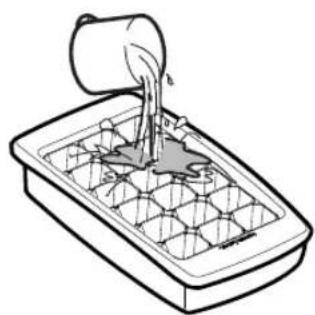

	Eisherstellung 25
	Abtauen 25

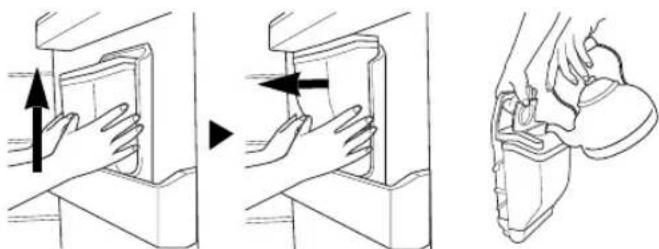

	Wasserspender 26
	Flaschenregal 28

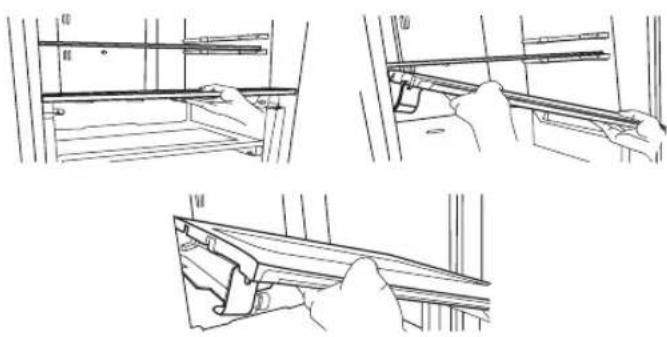

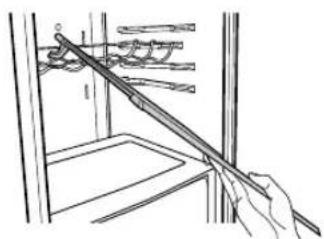

	Herausnehmbares Glasregal 28

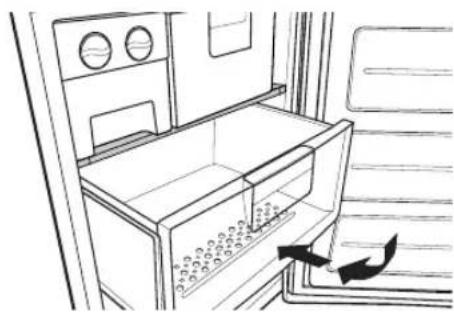

	Gefrierfach 28

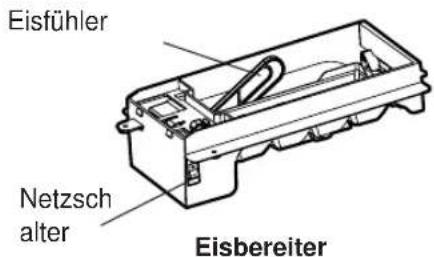

	Autom. Eisbereiter 29
Vorschläge zur Aufbewährung von Lebensmitteln	Aufbewahren von Lebensmitteln 31
	Hinweise zum energiesparenden Betrieb 31
Pflege und Wartung	Allgemeine Informationen 32
	Um die Türen umzudrehen 32
	Reinigen 33
Fehlersuche	SmartDiagnosisTM 34
	Fehlersuche 35

Wichtige Sicherheitsanweisungen

GRUNDLEGENDE SICHERHEITSHINWEISE

Dieses Handbuch enthalt viele wichtige Sicherheitshinweise, die stets gelesen und befolgt werden sollenn.

Dieses Sicherheitssymbol weist auf mögliche Lebens-oder Verletzungsgefahren fur Sie und andere Personen bzw. auf mögliche Beschädigungen am Gerät hin. Alle Sicherheitshinweise werden durch these Symbol zusammen mit der Warnung GEFAHR, AchtUNG oder VORSICHT gekennzeichnet. These Warnungen haben folgende Bedeutungen:

GEFAHR

Missachtung der Hinweise fuhrt in jedem Falle zum Tod oder zuschweren Verletzungen.

ACHTUNG

Missachtung der Hinweise kann zum Tod bzw. zu schweren Verletzungen führen.

A VORSICHT

Weist auf eine mögliche Gefahr hinn, die bei Missachtung zu leichten bzw. mittelschweren Verletzungen bzw. Produktbeschädigungen führen können.

Bei allen Sicherheitshinweisen werden die jeweiligen Gefahrensitionen, Hinweise zur Vermeidung von Verletzungen sowie die Folgen bei Missachtung der Hinweise erlautert.

A ACHTUNG

Zur Vermeidung von Feuer-, Stromschlag- oder Verletzungsgefahren für Personen beim Betrieb these Gerätes sollen den folgenden Sicherheitshinweise befolgt werden. Lesen Sie vor Betrieb des Gerätes alle Anleitungen.

1. Netzanschluss

Es sollte eine separate Steckdose verwendet werden.

• Beim Anschluss mehrerer Geräte an eine einzige Steckdose besteht Brandgefahr.
• Der Fl-Schutzschalter konnte ausgelöst werden, so dass Lebensmittel geschädigt werden und Lecks am Spender auftreten konnen.

Der Netzstecker sollte nicht nach oben zeigen oder zwischen Kühlschrank und Wand eingeklemmt werden.

Wasser konnte in den Steckertropfen und Brände oder Stromschlage verursachen.

Achten Sie darauf, dass das abgewickelte Netzkabel beim Verschieben des Kühlschranks zum Aufstellen nicht eingeklemmt oder beschädigt wird.

Es besteht die Gefahr von Branden oder Stromschlagen.

Wenn Sie Ihr Gerät von der Wand wegbewegen, mussen Sie darauf auf achten, das Stromkabel nicht zu überrollen oder zu beschädigen.

Das Netzkabel sollte nicht geknicht oder durch schwere Gegenstände eingeklemmt werden.

Das Kabel konnte beschädigt werden und Brände oder Stromschäge verursachen.

Die Länge des Netzkabels nicht ändern oder verlangern.

Bei beschädigtem Netzkabel besteht die Gefahr von Stromschlagen oder Branden.

Den Netzstecker vor der Reinigung, Wartung oder dem Austausch der Innenbeleuchting des Kühlschranks abziehen.

• Es besteht die Gefahr von Stromschlagen oder Verletzungen.
• Stellen Sie vor dem Austauschen der Kühlschranklampe sicher, dass der Gummiring in der Steckdose zum Schutz vor elektrischer Funkenbildung eingesetzt ist.

Wichtige Sicherheitsanweisungen

Das Netzkabel und den Netzstecker niemals mit feuchten Händen berühren.

EsbesthedieGefahr von StromschlagenoderVerletzungen.

Beseitigen Sie Wasser und Staub vom Netzstecker und schlieben Sie den Stecker fest an die Steckdose an.

Bei Staub, Wasser oder lockerer Anschluss besteht die Gefahr von Branden oder Stromschlagen.

Das Netzkabel beim Abziehen immer am Netzstecker selbst halten, nicht am Kabel.

Ansonsten besteht die Gefahr von Stromschlagen oder von Branden durch Kurzschlüsse.

Es muss eine ordnungsgemäßErdung erfolgen.

Konsultieren Sie einen qualifizierten Elektrofachmann oder Wartungsperson, wenn Sie die Erdungsanweisungen nicht vollständig verstehen oder wenn Sie nicht sicher sind, ob das Gerät richtig geerdet ist.

Bei unsachgemäßer Erdung besteht die Gefahr von Geräteausfälle oder Stromschlagen.

Der Netzstecker damit ausschließlich an eine geerdete Steckdose mit geeigneter Netzspannung angeschlossen werden.

Ansonsten besteht die Gefahr von Bränden.

Beschädigte Netzkabel oder Netzstecker und Steckdosen mit lockereren Anschlüssen sollenn nicht verwendet werden.

Ansonsten besteht die Gefahr von Stromschlagen oder von Bränden durch Kurzschlüsse.

Warten Sie nach dem Abziehen des Netzsteckers mindestens fünf Minuten, bis der Stecker wieder angeschlossen wird.

Ansonsten Funktioniert das Gefrierfach u. U. nicht störungsfrei.

2. Bedienung des Kuhlschranks

Keine schweren oder Gefahr verursachende Gegenstände (Behälter mit Flüssigkeit) auf den Kühlschrank stellen.

Der Gegenstand konnte beim Offnen und Schlieben der Tur herunterfallen und Verletzungen, Brande und Stromschlage verursachen.

Nicht an die Tur, die Turregale oder an das Kuhlfach hangen.

Der Kuhlschrank konnte umkippen und Verletzungen an den Handen verursachen. Achten Sie diesbezüglich besonderss auf Kinder.

Kinder dürfen nicht in das Gerät gelangen.

Für ein im Kuhlschrank eingeschlossenes Kind besteht Lebensgefahr.

Beim ruckartigen Öffnen und Schlieben der Kühlschranktur können Lebensmittel im Kühlschrankfach herausfallen und u. U. auf den Fuß fallen und so Verletzungen verursachen.

Den Kühlschrank nicht an einem feuchten Ort oder an einem Ort aufstellen, an dem das Gerät mit Wasser in Berührung kommt.

Die Isolierung der elektrischen Geräteile könnte Schadennehmen, so dass Leckströme entstehen können.

Wichtige Sicherheitsanweisungen

Keine brennbaren Stoffe wie Ather, Benzin, Alkohol, Arzneimittel, ND-Gas, Sprays oder Kosmetika in der Naha oder im Kuhlschrank verwenden oder Lagern.

EsbestehtExplosions-und Brandgefahr.

Keine brennenden Duftkerzen zur Beseitigung von Gerüchen in den Kühlschrank stellen. Das Innere des Kühlschranks niemals mit einem Fön trocknen und bei geöffneter Tur keine Kerzen zur Beleuchtung verwenden.

Es besteht Explosions-und Brandgefahr.

Keine Arzneimittel und wissenschaftliche Stoffe im Kühlschrank lagern.

Temperaturempfindliche Stoffes sollenn nicht im Kuhlschrank aufbewahrt werden. Sie konnten verderben oder unerwartete Reaktionen auslösen und so eine Gefahr darstellen.

Keine brennbaren Sprays in der Nahe des Kuhlschranks verwenden.

EsbestehtBrandgefahr.

Den Kuhlschrank nicht in der Nahe von Heizgeräten aufstellen. Das Gerätarf nicht in der Nahe von brennbaren Stoffen aufgestellt werden, z. B. in der Nahe von Gasleitungen.

EsbestehtBrandgefahr.

Keine mit Flüssigkeit gefüllten Behälter auf den Kühlschrank stellen, wie z. B. Vasen, Becher, Kosmetika und Arzneimittel.

Es besteht die Gefahr von Branden, Stromschlagen oder Verletzungen durch herunterfallende Behälter.

Bei Gewitter oder bei längerer Abwesenheit den Netzstecker abziehen.

Ansonsten besteht die Gefahr von Stromschlagen oder Branden.

Ein mit Wasser in Berührung gekommenes Gerät von Fachpersonal prüfen setzen.

Es besteht die Gefahr von Feuer oder Stromschlagen.

Bei austretendem Gas im Raum den Kühlschrank und keine Steckdose berühren und den Raum sofort gut luften.

• Bei Funkenbildung besteht die Gefahr von Explosionen, Bränden und Verbrennungen.
  In thisem Kuhlschrank wird ein umweltfreundliches Kaltemittel eingesetzt (Isobutan, R600a).Selbst eine keine Menge these Gases (80 bis 90 g) ist schon brennbar. Bei austretendem Gas während des Transports, der Montage oder dem Betrieb des Kuhlschranks besteht bei Funkenbildung die Gefahr von Branden und Verbrennungen.

Kein Wasser auf die AuBen-und Innenflächen des Kuhlschranks sprehen und niemals mit Benzin oder Verdünner reinigen.

Die Isolierung der elektrischen Geräteile konnte Schadennehmen, so dass die Gefahr von Branden und Stromschlagen besteht.

Bei ungewöhnlichen Gerüchen oder Rauchentwicklung am Kühlschrank sofort den Netzstecker abziehen und den Kundendienst verständigen.

EsbestehtBrandgefahr.

Wichtige Sicherheitsanweisungen

Der Kühlschrankarf nur von qualifizierten Personen demontiert, repariert oder verändert werden.

Esbesthat dieGefahr von Verletzungen,Stromschlagen oder Branden.

Den Kühlschrank nicht für besondere Zwecke verwenden (z. B. zur Lagerung von Arzneimitteln oder Testmaterial oder zum Betrieb auf einen Schiff).

Es konnen unerwartete Gefahren entstehen, darunter Brände, Stromschlage, ein Verderben des aufbewahrten Materials oder chemische Reaktionen.

Vor der Entsorgung des Kühlschranks die Tur abnehmer.

Ansonsten besteht die Gefahr, dass Kinder beim Spieler im Kuhlschrank eingeschlossen werden.

Das Gerät sollte ohne Aufsicht oder vorherige Einweisung in die Bedienung des Gerätes durch eine erziehbarechtigte Person nicht von Personen (einschließlich Kindern) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit weniger Erfahrung und Kenntnis im Umgang mit thisem Gerät bedient werden.

Achten Sie darauf, dass Kleinkinder nicht unbeaufsichtigt mit dem Gerät spielen.

Den Kuhlschrank auf einem festen und ebenen Untergrund aufstellen.

Beim Aufstellen an einem unsicheren Ort besteht Lebensgefahr durch ein Herunterfallen des Kuhlschranks beim Offnen und Schlieben der Tur.

Niemals die Höhe oder metallische Objekte in die Austrittsöffnungen der Kaltluft, in der Abdeckung, in die Kühlschrankkunterseite und in das hitzebestände

Gitter auf der Rückseite (Austrittsöffnung) einfahren.

EsbesthedieGefahr von Stromschlagenoder Verletzungen.

A VORSICHT

Bei Missachtung der folgenden Sicherheitshinweise besteht die Gefahr von Verletzungen oder Sachschäden. Handeln Sie stets aufmerksam.

Lebensmittel und Behälter im Gefrierfach niemals mit feuchten Händen berühren.

Esbesteht dieGefahr von Erfrierungen.

Lebensmittel stets safer im Kuhlschrank aufbewahren.

Beim Öffnen und Schließen der Kühlschranktürk können Lebensmittel im Kühlschrankfach herausfallen und Verletzungen verursachen.

Keine Flaschen in das Gefrierfach legen.

Der Flamcheninhalt konnte gefrieren,therei zerbrechen und zu Verletzungen fuhren.

Niemals die Hande in die Unterseite des Kuhlschranks einfahren.

Die Eisenplatte auf der Unterseite kann zu Verletzungen führen.

Wichtige Sicherheitsanweisungen

Den Kühlschrank zum Transportieren an den Griffleisten oben und unter auf der Rückseite festhalten.

Ansonsten konnte eine Hand abrutschen und Verletzungen verursacht werden. Auf Grund seines hohen Gewichtes sollte

das Gerät nicht von einer einzelnen Person transportiert werden. Es besteht die Gefahr von Verletzungen oder Unfälle.

Achten Sie beim Öffnen und Schließen der Tüder der Kuhl-/Gefrierschrank-Kombinationitte

auf Personen in der Umgebung, um

Verletzungen zu vermeiden.

Beim Öffnen und Schlieben der Turkönnten Fuße und Hande im Turspalt eingeklemmt

werden oder Kinder durch die Türecken verletzt werden.

Keine lebendigen Tiere im Kühlschrank aufbewahren.

Vorsichtsmaßnahme

A ACHTUNG

• Dieser Kuhl-/Gefrierschrank muss gemäß den Installationsanweisungen installiert und aufgestellt werden, bevor er benutzt wird.
• Ziehen Sie den Stecker des Kuhl-/Gefrierschranks niemals durch Ziehen am Kabel hersaus. Fassen Sie den Stecker immer festein, und ziehen Sieihn gerade aus der Steckdose hersaus.
• Nach der Inbetriebnahme)durfen Sie nicht die kalten Oberflächen des KuhlGefrierschranks berühren, vor allem nicht mit feuchten oder nassen Handen. Die Haut konnte an diesen extrem kalten Oberflächen haften bleiben.

Zugänglichkeit des Steckers

Der Stecker des Kuhl-/Gefrierschranks sollte an einem einfach zugänglichen Ort eingesteckt werden, damit er im Notfall weniger abgezogen werden kann.

Austausch des Stromkabels

Ist das Stromkabel beschädigt, muss es von dem Hersteller, einem seiner Wartungstechniker oder einer ähnlich qualifizierten Person ausgetauscht werden, um Gefahren zu verhindern.

GEFAHR

Risiko des Einschliebens eines Kindes.
Bevor Sie ihren alten Kuhl-oder Gefrierschrank entsorgen, müssen Sie die Turen entfernen.
Lassen Sie die Schubladen an Ort und Stelle, damit ein Kind nicht so einfach in den Kühlschrank hineinklettern kann.

Nicht lagern

• Lagern und verwenden Sie kein Benzin oder andere brennbaren Dämpfe und Flüssigkeiten in der Nähe these oder anderer Geräte.
• Bewahren Sie in thisem Gerät keine explosionsfähigen Substanzen auf, wie z.B. Spraydosen mit entzündbarem Treibmittel.

Erdung

Bei einen Kurzschluss vermindert die Erdung die Gefahr eines elektrischen Schlages, da ein Entweichdraht für den elektrischen Strom geschaffen wird. Um einen möglichen elektrischen Schlag zu vermeiden, muss these Gerät geerdet werden. Der falsche Gebrauch des Erdungssteckers kann zu einem elektrischem Schlag führen.

Wichtige Sicherheitsanweisungen

ACHTUNG

A Halten Sie die Ventilationsöffnungen der Geräteabdeckung oder eingebauten Struktur frei von Blockierungen.
Verwenden Sie keine anderen mechanischen Geräte und Mittel, um den Abtauvorgang zu beschleunigen als diejenigen, die der Hersteller empfeht.
A Beschädigen Sie nicht den Kuhlkreislauf.
Verwenden Sie nur die elektrischen Geräte innerhalb der Kühlfächer für Nahrungsmittel, die vom Hersteller empfohlen worden sind.
Das Kuhl-und Isolierungsgas, das in dieser Gerät verwendet wird, erfordert spezielle Entsorgungsmaßnahmen. Konsultieren Sieitte einen Wartungstechniker oder eine ähnliche qualifizierte Person, wenn Sie entsorgen möchten.

Dieses Gerät enthalt eine keine Menge Isobutan als Kühlmittel (R600A), ein natürliches und umweltverträgliches Gas, das allerdings brennbar ist. Bei Transport und Installation des Gerätes müssen Sie darauf auf achten, das keine Teile des Kühlkreislaufes beschädigt werden. Aus den Rohren ausspritzendes Kühlmittel kann sich entzünden oder Augenverletzungen hervorrufen. Wirde eine Leckage festgestellt, müssen Sie offenes Feuer und alle Zündquellen vermeiden und den Raum, in dem sich das Gerät befindet, für eine Minute luften.

Um die Bildung einer entzündliche Gas-Luft-Mischung zu verhindern, wenn eine Leckage im Kühlkeislauf auftritt, muss die große des Raumes, in dem das Gerät aufgestellt wird, auf die Menge der verwendeten Kühlflüssigkeit abgestimmt werden. Der Raum muss 1m^2 groß sein pro 8 g R600A Kühlmittel im Innern des Gerätes. Die Menge an Kühlmittel in Ihrrem speziellen Gerät ist auf dem Typenschild im Innern des Gerätes angegeben.

Stellen Sie nie ein Gerät ein, dass Anzeichen von Beschädigung aufweist. Befragen Sie im Zweifelsfalle ihren Handler.

A VORSICHT

• Fuhren Sie den Stecker niemals in eine lose Steckdose ein.

Dies kann zu elektrischem Schlag oder Brandfuhren.

• Trennen Sie ihren Kühlschrank niemals vom Stromnetz, indem Sie am Stromkabelziehen. Fassen Sie immer fest den Stecker an, undziehen Sie ihn gerade aus der Steckdose.

Sie konnten sonst einen Draht offen und einen Kurzschluss verursachen.

• Verwenden Sie für die Reinigung des Steckers kein feuchtes oder nasses Tuch. Entfernen Sie alle Fremdmaterie von den Steckerstiften.

Ansonsten besteht Brandgefahr.

• Nach dem Ausstöpseln des Gerätes mussen Sie weniger fünf Minuten warten, bevor Sie den Stecker wieder in die Steckdose einfahren.

Ein anomaler Betrieb des Gefrierschranks kann zu Materialschäden führen.

• Wird das Gerät für eine langere Zeit nicht verwendet, müssen Sie den Stecker abziehen.
  Jede Beschädigung der Isolierung kann ein Feuer bewirken.
• Lassen Sie Kinder nicht die Kontrollschalttafel auf der Vorderseite des Gerätes anfassen oder mit ihr spielten.
• Das in dem Kuhl-/Gefrierschrank verwendete Kuhlmittel und die Gase im Isoliermaterial erfordern besondere Entsorgungsverfahren. Stellen Sie sicher, dass keines der Rohre auf der Geräterückseite vor der Entsorgung beschädigt ist.

ACHTUNG

Die unteren Schubladen sind nicht Spulmaschinenfest; durch die hohen Temperaturer der Spulmaschine konnen die Körbe beschädigt und unbrauchbar werden.

Zuordnung von Teilen

Modellbezeichnung: GB7143**(A/B/G/P/R)*

Hinweis

Wenn Sie feststellen, dass eine Teile an Ihr Gemarzt fehlen, kann es sich damit um Teile handeln, die nur in anderen Modellen verwendet werden. (Z. B. ist die "OPTI-Zone" nicht in allen Modellen enthalten)

Modellbezeichnung:GB7138****

Hinweis

Wenn Sie feststellen, dass einige Teile an Ihr dem Gerät fehlen, kann es sich damit um Teile handeln, die nur in anderen Modellen verwendet werden. (Z. B. ist die "OPTI-Zone" nicht in allen Modellen enthalten)

Zuordnung von Teilen

Modellbezeichnung: GBB530****

Hinweis

Wenn Sie feststellen, dass einige Teile an Ihr dem Gerät fehlen, kann es sich damit um Teile handeln, die nur in anderen Modellen verwendet werden.

Modellbezeichnung : GBB539****

Hinweis

Wenn Sie feststellen, dass einige Teile an Ihrem Gerät fehlen, kann es sich damit um Teile handeln, die nur in anderen Modellen verwendet werden.

Zuordnung von Teilen

Modellbezeichnung : GB5240****

Hinweis

Wenn Sie feststellen, dass eineige Teile an Ihr dem Gerät fehlen, kann es sich damit um Teile handeln, die nur in anderen Modellen verwendet werden.

Modellbezeichnung : GB5237****

Hinweis

Wenn Sie feststellen, dass einige Teile an Ihrem Gerät fehlen, kann es sich damit um Teile handeln, die nur in anderen Modellen verwendet werden.

Modellbezeichnung : GB5234****

Hinweis

Wenn Sie feststellen, dass einige Teile an Ihr dem Gerät fehlen, kann es sich damit um Teile handeln, die nur in anderen Modellen verwendet werden.

Aufstellung

1. Wahlen Sie einen gute Platz aus.
   Stellen Sie ihren Kuhl-/Gefrierschrank Dort auf,
   wo er einfach zu benutzen ist.
2. Stellen Sie ihren Kuhl-/Gefrierschrank nicht in die Nähe von Wärmequellen, und vermeiden Sie direktes Sonnenlicht und Feuchtigkeit.
3. Für eine ausreichende Luftzirkulation in der Umgebung der Kuhl-Gefrierfachkombination sollte sowohl an den Seiten als auch an der Oberseite des Gerätes ein Abstand von mindestens 5 cm zu den Wänden eingehalten werden.
4. Um Schwingungen zu vermeiden, muss das Gerät niedlert werden. Falls nötig müssen die Nivellierschrauben verwendet werden, um Unebenheiten des Bodens auszugleichen. Die Vorderseite solle etwas hoher stehen als die Rückseite, damit die Ture leichter geschlossen werden kann. Die Nivellierschrauben konnen leicht auBen gedreht werden. Drehen Sie die Nivellierschrauben im Gegenuhrzeigersinn ( ), um das Gerät hoher zu stellen, oder im Uhrzeigersinn ( ), um es abzuseken.
5. Reinigen Sie ihren Kuhl-/Gefrierschrank sorgfältig, und wischen Sie den Staub ab, der sich während des Versands angesammelt hat.
6. Installieren Sie die Zubehörteile, wie die Eiswürfelbox, etc. am wichtigen Ort. Sie sind zusammengepackt, um eine mögliche Beschädigung beim Transport zu verhindern.
7. SchlieBen Sie das Stromkabel (oder den Stecker) an der Steckdose an. SchlieBen Sie kein anderes Gerät an dieselbe Steckdose an.

Nur bei einigen Modellen:

1. Zur Bereitstellung der erforderlichen Luftzirkulation sollenn Sie auf jeder Seite, oben und hinter dem Kuhl- und Gefrierschrank ausreichend Platz halten. Setzen Sie die Anschlagen an den oberen Ecken der Geräterückwand an, wie in Abb. 1 gezeigt. Anschlagen (2) finden Sie in der Schublade im Kühlschrankteil.

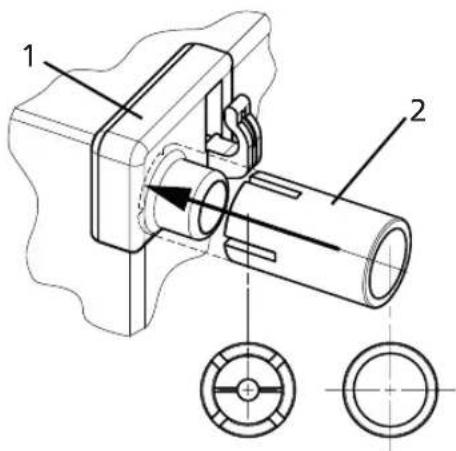

Abb. 1. Anschlag (2) bis zum Ende auf Teil (1) schieben.

Abb. 2. Den Kuhlschrank an die Wand schiebern.

Anwendungsbereich für das Gerät

Dieses Gerät ist für den Gebrauch im Haushalt und in haushaltsächlichen Anwendungsbereichen bestimmt, wie z.B.

• in Mitarbeiterkuchen in Geschäften, Büros und anderen Arbeitsumgebungen;
• in Bauernhausern sowie von Gästen in Hotels, Motels und anderen Arten der Unterbringung;
• in Fruhstücks pensionen und ähnlichen Umgebungen;
• im Catering und ähnlichen nicht dem Einzelhandel zugehörigen Anwendungsbereichen.

Einschalten

Nach der Installation des Kuhl-/Gefrierschranks lessen Sie hin sich 2-3 Stunden bei normaler Betriebstemperatur stabilisieren, bevor Sie frische und gefrorene Nahrungsmittel hineinfullen.

Wird der Stecker Herausgezogen, müssen Sie fünf Minuten warten, bevor Sie das Gerät erneut einschalten.

Ihr Kuhl-/Gefrierschrank ist nun betriebsbereit.

Hinweis

Der Kuhlschrank sollte nicht mit laufendem Kuhlschrank bewegt werden.

Ansonsten konnte der Kompressor vorübergehend kratzende Gerausche erzeugen.

(Dies ist normal und führt zu keiner Beeinträchtigung der Leistung oder der Lebensdauer des Kompressors.

Die kratzenden Gerausche lässt nach, sobald der Kuhlschrank zur Ruhe kommt.)

Klimaklasse

Dieses Gerät ist für den Betrieb in bestimmten Klimazonen und bei bestimmen

Umgebungstemperaturen vorgesehen.

Das Gerät nicht außerhalb把这些

Temperaturbereichs verwenden.

Die Klimaklasse des Gerätes wird auf einem Etikett mit den technischen Daten innerhalb des Kühlschrankfachs angegeben.

Klasse	Symbol	Umgebungstemperat urbereich in °C
Extreme Temperaturen	SN	+10 ~ +32
Gemäßigt	N	+16 ~ +32
Subtropisch	ST	+16 ~ +38
Tropisch	T	+16 ~ +43

Temperaturkontrolle

Ihr Kuhl-Gefriergerät hat Regler, mit denen Sie die Temperatur für das Tiefkuhlfach und für das Kuhlfache einstellen können.

Anzeigetafel für die Temperaturkontrolle

Einstellen der Temperatur und Funktionen

Hinweis

Alle Einstellfunktionen des LCD Modell werden nach Drucken der entsprechenden Taste aktiviert.

Anzeigetafel für die Temperaturkontrolle

Einstellen der Temperatur und Funktionen

Wie Sie die Temperatur im Kuhl-und Gefrierfach einstehen

Die Starttemperatur fur Gefrier-und Kuhlfach betragt jeweils -20^ und 3^ - Sie konnen nun die Temperturen der Facher so einstellen, wie Sie es wünschen.

LCD Modell

LED Modell

LED Modell

Hinweis

Die aktuelle Innentemperatur variiert mit der Nahrungsmittelfullung, da die angezeigte Einstelltemperatur die Zieltemperatur darstellt und nicht die aktuelle Temperatur im Kühlschrank. Die Kühlfunktion ist zu Beginn schwach.itte stellen Sie die Temperatur wie oben angegeben ein, nachdem der Kühlschrank weniger stens 2~3 Tage in Betrieb ist.

• Drücken Sie den entsprechenden Knopf (bei relativ niedriger Konservierungstemperatur).

Verwendungsmethode

• Sie können den optimalen Temperaturbereich abhängig von der Art der gelagerten Nahrungsmittel auswahlen.

• Zweistufige Temperaturregler für Gemüse, Früchte (2^) , Fleisch und Fisch (-1^)
  Gemüse und gekühnte Lebensmittel, die stets feucht gehalten werden sollenn. Fleisch/Fisch hält sich länger frisch.
• Wenn die Anzeige "VEGE." leuchtet, befindet sich die Opti-Zone im Chill-Kuhlbetrieb.
  Die Temperatur im Chill-Kuhlfach wird unabhängig von der Umgebungstemperatur zwischen -2^ und 3^ gehalten. Fur das Chill-Kuhlfach wird ein besonderer Temperaturbereich eingehalten.

OPTI-ZONE

Schnellgefrierfach

• Wahlen Sie diese Einstellung zum schllen Einfrieren von Lebensmitteln.
• These Funktion wird verwendet, wenn Sie die Nahrungsmittel schnell einfrierten möchten. Drücken Sie einmal die Taste Express Frz. Daraufhin wird der Schnellgefrierbetrieb gestartet und die Anzeige leuchtet auf.
• Der Super Gefrierbetrieb dauert ca. 3/24 Stunden. Wenn er fertig ist, wird automatisch auf die vorherige Temperatureinstellung zurückgeschaltet. Wenn Sie den schellen Gefrierbetrieb stoppen möchten, müssen Sie den Express Frz. Knopf erneut drücken; die Lampe erlischt, der Super Gefrierbetrieb wird gestopt und der Kühlschrank schaltet darüber auf die vorherige Temperatureinstellung.

Die mit dem Pfeil markierte Abbildung bleibt an, nachdem sie vier Mal aufleuchtet, wenn Express Frz. eingeschaltet wird.

Eco Friendly

• These Funktion versetzt die Kuhl-/Gefrierschrank-Kombination in einen Stromsparmodus, wenn Sie z. B. im Urlaub sind, und verringgert den Stromverbrauch erheblich.

Drücken Sie 'ECO FRIENDLY', um den Betrieb zu starten; die Lampe Goes an. Um den Betrieb zu stoppen, drücken Sie erneut auf den Knopf.

Hinweis

Bei "EINGESCHALTETER" Eco Friendly-Stromsparfungtion konnen keine anderen Tasten gedrück werden. Wenn Sie wieder anwesend sind, schalten Sie die Eco Friendly-Stromsparfungtion aus, um die anderen Tasten zu aktivieren und die eingestelle Temperatur wiederherzustellen.

Selbstest

• Diese Funktion findet automatisch während des Gebrauchs des Kühlschranks auftretende Fehler.
• Tritt ein Fehler bei diesen Produkt auf und es Funktioniert nicht richtig, wenn ein Knopf betatigt wird und keine normale Anzeige angezeigt wird, schalten Sie den Strom nicht aus und kontaktieren Sie ein lokales Servicecenter.
• Der Servicetechniker bestehtigt viel Zeit, um das defekte Teil zu finden, wenn das Gerät ausgeschaltet worden ist.

Sperre

Modelle mit LED-Anzeige

• Über diese Taste werden die anderen Tasten deaktiviert.
• Bei jedem Drucken der Taste LOCK wird die Tastensperre "aktiviert" bzw. "deaktiviert". (Halten Sie die Taste "LOCK" zum "Sperren" drei Sekunden lang gedrückt. Halten Sie die Taste "LOCK" zum "Freigeben" drei Sekunde lang gedrückt.)
• Bei aktivierter 'TASTENSPERRE' können keine anderen Tasten gedrückt werden.

On/Off

• Drücken Sie zum Ein- und Ausschalten des Kühlschranks diese Taste.
• Bei jedem Drücken der Taste ON/OFF wird der Kühlschrank ein- bzw. ausgeschaltet. (Halten Sie zum "Ausschalten" des Kühlschranks die Taste "ON/OFF" drei~sieben Sekunden lang gedrückt. Halten Sie zum "Einschalten" des Kühlschranks die Taste "ON/OFF" eine Sekunde lang gedrückt.)

Kühlschrankfach (Nur bei einigen Modellen)

Frischhaltebereich '0'

Nur für Fleisch, Fisch.

Gemüse und Früchte können gefrierten.

Die Temperatur im Frischhaltefach "Fresh 0 Zone" kann wie folgt eingestellt werden. Bei einer eingestellen Temperatur von 6^ im Kuhlschrankfach betragt die Temperatur im Frischhaltefach "FRESH 0 ZONE" 42^ . Bei einer eingestellen Temperatur von 3^ im Kuhlschrankfach betragt die Temperatur im Frischhaltefach "FRESH 0 ZONE" 02^ . Bei einer eingestellen Temperatur von 0^ im Kuhlschrankfach betragt die Temperatur im Frischhaltefach "FRESH 0 ZONE" -32^ .

Herausnehmen der Abdeckung

Für Modelle mit Rollen

Ziehen Sie das Gemüsefach zum Herausnehmen vor und haben Sie es heraus.

1. Hebien Sie die Vorderseite der Abdeckung etwas an undziehen Sie sie zu sich heraus.
2. Kippen Sie die Abdeckung etwas zu einer Seite.
3. Ziehen Sie die Abdeckung hersa.

Vita-Lampe (Optional)

1. Die LED-Lampe wird automatisch betrieben. Sie ermöglich die Photosynthese von Gemüse. Die Vita-Lampe-Anzeigen befinden sich auf der Rückseite des Gemüsefachs.

2. Beim Blichen in den Laserstrahl mit optischen Sichtgeräten (z. B. mit einem Telescop, einem Fernglas, einer Brille oder einer Lupe) besteht die Gefahr von Augenverletzungen.
   Die LED-Anzeigen leuchten automatisch. Die Sichtblende der Anzeigen sollte nicht abgenommen werden. Wenden Sie sich bei einer defekten LED-Anzeige an einen qualifizierten Techniker.

A VORSICHT

• Durch Bedienungen, Einstellungen oder Verfahren, die in dieser Handbuch nicht erwähnt werden, können gefährliche Strahlungen verursacht werden.

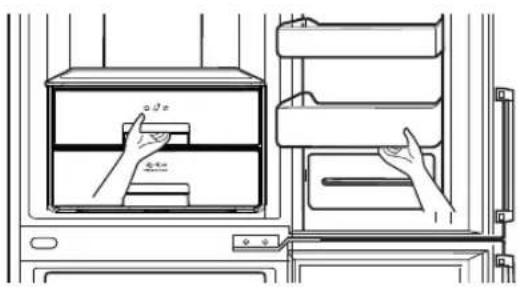

Herausnehmen des Gemüsefachs

Heben Sie den unteren Korb aus der Turl Heraus.
Ziehen Sie die Schublade bis zum Anschlag Heraus,
heben Sie sie etwas an undnehmen Sie sie Heraus.

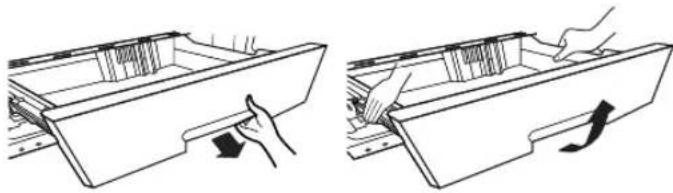

Herausnehmer des Gemüsefachs und des Opti-Zone-Fachs (Optional)

Für Modelle mit Schienen

Ziehen Sie das Gemüsefach bzw. das Opti-Zone-Fach zum Herausnahmen vor und haben Sie es mit beiden HändenHEREAUS.

Turalarm

• Falls die Kühlschranktür länger offen steht, ertönt ein Signalton.itte kontaktieren Sie Ihr lokales Servicecenter, wenn der Warnton auch nach dem Schlieben der Tur andauert.
• Drücken Sie kurz die Taste für das Tursignal, um den Tursignal ein-bzw. auszuschalten.

Eisherstellung

• Nehmen Sie den Twist-Eisbereiter hereaus, füllen Sieihn mit Wasser und setzen Sieihn wieder ein.

• Durch Drehen des Eisauswurfs im Fach zur Eisherstellung fallen die Eiswürfel in den Eisbehälter.

Das Eisbereiter-Fach kann zum Herstellen von Eis oder zur Aufbewährung von Tiefkuhlkost genutzt werden. Der Twist-Eisbereiter (1) kann wie in der Abbildung gezeigt herausgenommen werden.

Hinweis

• Beim Drehen des Eisauswurfs bevor das Eis durchgefroren ist, kann Wasser in den Eisbehälter laufen und Eisklumpen bilden.
• Nehmen Sie nur Eis aus dem Eisbehälter und fällen Sie kein Wasser direkt in den Eisbehälter nach. Der Eisbehälter könnte gefrierten und brechen.
• Wenn der Eisbehälter voll ist aber nicht entleert werden kann, fallen die Eiswürfel automatisch in die untere Auffangschale des Eisbehalters. Achten Sie darauf, dass der Eisbehälter nicht zu voll wird.

Abtauen

• Das Abtauen wird automatisch ausgeführrt.
  Das Tauwasser lauft nach unter in eine Auffangschale und wird automatisch verdampft.

Eisherstellung

• Nehmen Sie die Eiswurfelschale hereaus. Füllen Sie die Eiswurfelschale bis zur Markierung mit Wasser und setzen Sie sie wieder ein.
• Der Behälter mit der Eiswürfelschale kann entweder in die obere oder die mittlere Schublade des Gefrierfachs eingesetzt werden.
• Falls Sie schnell Eiwürfel herstellen müssen, drücken Sie die Taste «EXPRESS FRZ.»
• Um die Eiswürfel zu entnahmen, halten Sie die Schale an beiden Seiten fest und verdrehen Sie sie leicht.

TIPP

Um die Eiswürfel leicht Herausnahmen zu konnen, lessen Sie vor dem Drehen etwas Wasser über den Behälter laufen.

Wasserspender (Optional)

Funktionen

Füllen des WASSERBEHÄLTERS

1. Öffnen Sie die Verriegelung. Nehmen Sie den Wasserbehälter hereaus. Lösen Sie die den Riegel, öffnen Sie den Behälterdeckel und fällen Sie Wasser in den Behälter.
2. Setzen Sie den Behälterdeckel nach dem Befüllen wieder auf und schließen Sie den Riegel.
3. Nach längerem Nichtgebrauch oder beim ersten Gebrauch sollte der Wasserbehälter mit mehr als 3.2 L Wasser befindt werden.

Wasserspender (Optional)

Spenderbereich Blendenkappe

Füllen des WASSERBEHÄLTERS

Abnehmer des Wasserbehalters

• Der Wasserbehälter wird in umgekehrter Reihenfolge wieder eingesetzt
• Drücken Sie nicht auf die Ventilanordnung.

• Der Wasserbehälter muss fest in die Türe eingesetzt werden.

• Nehmen Sie den Wasserbehälter Heraus. Blendenkappe öffnen.

• In den Behälter konnen bis zu 2,3 Liter Wasser gefüllt werden.
• Fullen Sie Trinkwasser ein. SchlieBen Sie die Blendenkappe.

Füllen der PET-Flasche"*Qr VKqpcn+

Zum Befüllen einer normalen Wasserflasche kann der Deckel des Wasserbehalters auf die Wasserflasche gesetzt werden, ohne dass der Wasserbehälter verwendet werden muss.

1. Drehen Sie den

Deckel des

Wasserbehalters in die geöffnete Position und behalten Sieihn vom Behalterdeckel ab.

Öffnen Sie die

SchlieBen

Wasserflasche und führen Sie den Schlauch ein.

1. Setzen Sie den Deckel des

Wasserbehalters auf die Wasserflasche (Höhe der Wasserflasche: maximal 350 mm, mindestens

300 mm). Bitte setzen Sie den schwenkbaren Korb um. Bei

bestimmten Modellen ist dies nicht möglich.

1. Befestigen Sie die Wasserflasche in die Tur.

A VORSICHT

-itte die Flasche nur mit Leitungswasser befullen.

• Beim Befüllen mit Geträngen, Milch, Fruchtsäften oder Mineralwasser (z. B. mit Ca, Mg, Si) oder ohne Befüllung konnen Fehlfunktionen auftreten.

• Falls der Wasserbehälter mit warmem Wasser befüllt wurde, das Wasseritte vor dem Hineinstellen des Behalters in den Kühlschrank abkühlen halten.

• Ansonsten können Fehlfunktionen auftreten.

• Beim Einsetzen des Wasserbehalters in den Kühlschrank sollen den Kappe (Stecker) in das Gehäuse eingesetzt und die Sicherheitsverriegelung auf "SchlieBen" eingestellt werden.

• Bei nicht richtig eingesetztem

Wasserbehalter Funktioniert der Spender möglicherweise nicht oder der

Wasserbehälter könnte auf den Boden fallen.

• Um den Wasserbehalter zum Auffullen oder zur Reinigung hersauszunehmen, erhmen Sie den Wasserbehalter am oberen Teil hersaus und stellen Sie die Sicherheitsverriegelung auf "Öffnen" ein.

Trinkwasser

1. Drücken Sie mit einem Becher auf den Spenderhebel.
2. Beim Drücken des Hebels lauft das Wasser aus dem Spender.
3. Um ein Nachtropfen des Spenders zu vermeiden, behmen Sie den Becher langsam wieder heraus.
4. Nach Verwendung des Spenders sind bestimmte Gerausche zu horen. Hierbei handelt es sich um flieBendes Wasser in den Rohrleitungen zur Reinigung.

A VORSICHT

Füllen Sie den Tank nur mit Leitungswasser, nicht mit Getränken wie z. B. Milch, Säfte oder kohlensäurehaltige Getrände.

Durch Getränke mit Fruchtfleisch kann der Spender dauerhaft beschädigt werden.

ACHTUNG

BittnurTrinkwassereinfullen.

Die Pumpe kann etwas laut sein, wenn kaltes Wasser aus dem Tank entnommen wird (z.B. Flasche, Wassertank).

Flaschenregal

Modellbezeichnung:GB7143\*\*\*

• In dieser Weinecke können Flaschen horizontal gelagert werden.

Sie können die Weinablage dann umdrehen und an der Ablage platzieren.

Dadurch wird eine großere Ablagefläche geschaffen.

ex) In Gebrauch

ex) Nicht gebraucht

Modellbezeichnung:GB7138****

• In diesen Weinregal können Flaschen seitlich gelagert werden.

Das Weinregal kann umgedreht und als Abdeckung genutzt werden.

Herausnehmbares Glasregal

1. Heben Sie die Vorderseite des herausnehmbaren Glasregals an.
   2.Ziehen Sie das herausnehmbare Glasregal etwa 11cm 14cm in Richtung Tur.
   3.Kippen Sie das Glasregal etwas zu einer Seite.
2. Setzen Sie das Glasregal an der gewünschten Position wieder ein.

Gefrierfach

Wenn eine große Menge der Nahrung im Gefrierfach abgelegt ist:

1. die obere Schublade der Gefrierkammer - die Eismaschine Herausnahmen und die Nahrung direkt auf das Gitterregal legen.
2. die mittlere Schublade der Gefrierkammer herausnehmer und die Nahrung direkt auf das Gitterregal legen.

Die Gefrierkammer ist mit Gitterregalen ausgestattet, um die möglichst große Lagerkapazität zu bieten.

Die Kammer ist auch mit einer Schublade ausgestattet, die die Aufbewährung von feuchtem Fleisch und halbflüssiger Nahrung möglich.

Max. Gefrierleistung

Falls sich bereits Lebensmittel im Fach befinden, stellen Sie das Gefriergerätitte auf die kalteste Stufe ein (-23^) und drücken Sie die Taste "Express frz" mehrere Stunden bevor Sie frische Lebensmittel in das Gefrierfach legen, um maximale Leistung zu erhalten.

In der Regel sind 7 Stunden ausreichend.

Autom. Eisbereiter

ACHTUNG

Verletzungsgefahr

NIEMALS die Hände in den laufenden Eisbereiter halten. Es besteht Verletzungsgefahr.

BEDIENUNGSPANLEITUNG

Ein neu aufgestellter Kühlschrank benötigt ca. 12 bis 24 Stunden vor der ersten Eisbereitung.

1. Mit dem automatischen Eisbereiter konnen automatisch acht Eiswurfel gleichzeitig hergestellt werden, das entspricht ca. 60 bis 80 Wurfeln pro Tag. Die angegebene Menge kann aus verschiedene Grunden variieren, z. B. durch die Umgebungstemperatur, die Häufigkeit der Türoeffnungen, der Menge an Lebensmitteln im Gefrierfach usw.
2. Werfen Sie die ersten Eiswürfel weg, damit die Wasserleitung durchgespült werden kann.
3. Die Eiserstellung wird angehalten, sobald der Eisbehälter voll ist.
4. Falls Sie den automatischen Eisbereiter nicht nutzen wollen, stellen Sie den Schalter auf AUS. Um den automatischen Eisbereiter wieder einzuschalten, stellen Sie den Schalter darüber auf EIN.
5. Altes Eis kann bei selenem Gebrauch des Eisbereiters milchig werden, schal schmecken und schrumpfen.

HINWEIS

Die Gerausche beim Hineinfallen der Eiswurfel in den Eisbehälter sind normal. Es liegt kein Defekt vor.

ACHTUNG

• Altes Eis kann bei selenem Gebrauch des Eisbereiters milchig werden, schal schmecken und schrumpfen.
• Eis (Würfel) sollten nicht länger als zwei Wochen gelagert werden.

IN DIESEN FALLEN SOLLTE DER NETZSCHALTER DES EISBEREITERS AUF (O) (AUS) GESTELLT WERDEN

• Wenn die Wasserzufuhr mehrere Tage unterbrochen wird.
• Wenn der Eisbehälter länger als ein oder zwei Minuten herausgenommen wird.
• Wenn der Kühlschrank mehrere Tage lang nicht in

VORBEREITUNGEN VOR EINER URLAUBSREISE

• Schalten Sie den Eisbereiter auf (O) (AUS) und drehen Sie die Wasserzufuhr zum Kühlschrank ab.

Wasserbehälter

Eis & Wasser ohne Rohranschlüsse

Der automatische Eisbereiter kann auch ohne Anschluse einer Wasserleitung am Kühlschrank mithilfe des Wassers im Wasserbehälter verwendet werden.

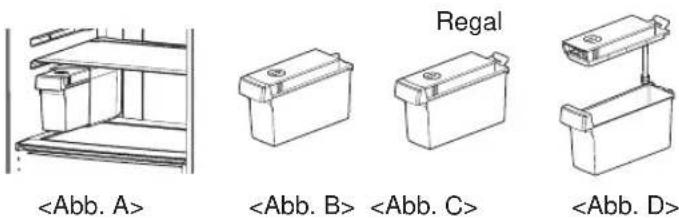

Montage (Reinigung)

• Um Wasser in den Wasserbehälter einzufullen,ziehen Sie die Abdeckung der Oberseite zum Offnendes Wasserbehalters ab, wie in Abbildung (1) gezeigt.

• Drücken Sie den Wasserbehalter zum Zusammensetzen hinein, bis die Linie mit den Öffnungen ausgerichtet ist, wie in Abbildung (2) gezeigt. Bei falsch eingesetztem Wasserbehalter ist keine Eiserstellung möglich. In thisem Fall entscheidt das Symbol "Kein Wasser" in der Anzeige.

Anzeige KEIN WASSER

• Wenn im Kühlschrank kein Wasserbehälter eingesetzt ist oder sich kein Wasser im Wasserbehälter befindet, erscheint das Symbol KEIN WASSER (NO WATER) in der Anzeige.
• Sobald der Wasserbehalter in den Kühlschrank eingesetzt oder Wasser in den Wasserbehalter gefüllt wird, erlischt das Symbol KEIN WASSER. Wir’d noch ein nicht gefüllter Wasserbehalter im Kühlschrank eingesetzt, erlischt das Symbol KEIN WASSER kurzzeitig und leuchtet dann wieder auf.
  Die Gerausche beim Hineinfallen der Eiswurfel in den Eisbehälter sind normal. Nach dem Entnehmer von Eis ist möglicherweise ein "dumpfes" Gerausch zu horen, das durch die Pumpe verursacht wird. Dieses Gerausch ist normal.

HINWEIS

Wenden Sie beim Herausnehmen oder Einsetzen des Wasserbehalters keine übermäßige Kraft auf, um den Wasserbehälter nicht zu beschädigen.
- Falls der Wasserbehälter nicht mit Wasser gefüllt ist, kann der automatische Eisbereiter nicht genutzt werden.
- Bei geringem Wasserstand im Wasserbehälter können die Eiswürfel etwas kleiner ausfallen.
- Beim Nachfüllen des Wasserbehalters sollen vorhandenes Restwasser entsorgt werden.
- Es sollenen maximal 1,5 l Wasser in den Wasserbehälter gefüllt werden.

ACHTUNG

-itte nur Trinkwasser verwenden.
- Beim Befüllen mit Getränken, Milch, Fruchtsäften oder Mineralwasser (z. B. mit Ca, Mg, Si) oder ohne Befüllung können Fehlfunktionen auftreten.
- Falls der Wasserbehälter mit warmem Wasser befüllt wurde, das Wasseritte vor dem Hineinstellen des Behalters in den Kühlschrank abkühlen halten.
- Durch heiBes Wasser konnen Fehlfunktionen verursacht werden.
- Da der Wasserbehälter relativ schwer werden kann, sollen den Kinder den Wasserbehälter nicht verwenden oder tragien, insbesondere nicht mit nur einer Hand.

Aufbewahren von Lebensmitteln

A VORSICHT

• Lagern Sie keine Nahrungsmittel, die bei niedriger Temperatur keinlich schlecht werden, wie Bananen und Melonen.
• Lassen Sie heiBe Nahrungsmittel erst abkühlen, bevor Sie sie lagern. Das Einbringen heiBer Speisen in den Kuhl-/Gefrierschrank kann dazu führen, das andere Lebensmittel verderben und die Stromrechnung steigt.
• Wenn Sie Nahrungsmittel lagern, müssen Sie Behälter mit Deckel benutzen. Dadurch wird verhindert, dass Feuchtigkeit verdampft und dass Geschmack und Nährstoffe der Nahrungsmittel verloren gehen.
• Blockieren Sie die Luftöffnungen nicht mit Nahrungsmitteln. Die frei Zirkulation der Kaltluft hält die Temperatur des Kuhl-/Gefrierschranks gleichmäßig.
• Offnen Sie die Tur nicht so halten. Durch das Offnen der Türe dringt Warmluft in den Kuhl-/ Gefrierschrank ein, die die Temperatur erhöht.
• Bewahren Sie nicht zu viel Nahrungsmittel in den Turinnenbehältern auf, da die Tur dann weitere nicht mehr richtig schliebt.
• Lagern Sie keine Flaschen im Gefrierfach-sie konnen beim Einfrieren platzen.
• Frieren Sie schon aufgetaute Nahrungsmittel nicht wieder ein. Dies verursacht den Verlust von Geschmack und Nährstoffen.
• Bewahren Sie keine pharmazeutischen Produkte, wissenschaftlichen Materialien oder andere temperaturempfindliche Produkte im Kühlschrank auf.Produce, die eine strikte Temperaturkontrolle erfordern, dürfen nicht im Kühlschrank gelagert werden.
• Wenn Sie neue Nahrungsmittel schnell einfrierten möchten, legen Sie sie in das mittlere Gefrierfach und drücken den Express Frz. Knopf.
• Um die ausreichende Luftzirkulation im Innenraum des Gerätes zu gewährleisten, sollen den Gefrierfach-Schubladen vollständig eingesetzt werden.

Die Turl sollte nicht über einen längeren Zeitraum offen stehen und möglichst schnell wieder geschlossen werden.
- Es wird empfohlen, nicht zu viele Lebensmittel im Kühlschrank aufzubewahren. Es sollte ausreichend Freiraum für eine Zirkulation der gekühlten Luft vorhanden sein.
Die Temperatur der Kuhl-/Gefrierschrank-Kombination sollte nicht geringer als notig eingestellt werden.Keine Lebensmittel in der Nahe des Temperatursensors aufbewahren. Mind. 5mm Abstand von den Sensoren halten.
- Warme Lebensmittel vor der Aufbewährung. Die Aufbewährung von warmen Lebensmitteln in der Kuhl-/Gefrierschrank-Kombination konnte andere Lebensmittel beeinträchtigen und führt zu hohen Stromrechnungen.
- Belüfungsschlitze nicht durch Lebensmittel verdecken. Eine gute Zirkulation von Kaltluft sorgt für eine gleichmäßige Temperatur in der Kuhl-/Gefrierschrank-Kombination.
Die Tur nicht zu halten. Beim Öffnen der Tur gelangt warme Luft in die Kuhl-/Gefrierschrank-Kombination, so dass die Temperatur ansteigt.
- Eine optimale Energieeffizienz wird erreicht, wenn ausschließlich Einsätze theses Herstellers verwendet werden, wie zum Beispiel Körbe, Schubladen (Kühlschrank), Fachböden und Regalgitter. (Siehe Seiten 10 und 11)

Allgemeine Informationen

Stromausfall

• Ein Stromausfall von 1-2 Stunden schädigt nicht die gelagerten Nahrungsmittel. Vermeiden Sie zu hαufiges Öffnen und Schließen der Türe.

Beim Verstellen

• Nehmen Sie die Nahrungsmittel aus dem Kuhl-/Gefrierschrank, und befestigen Sie die losen Teile mit Klebeband.
• Drehen Sie die Verstellfübe, bis es nicht weiter走去, bevor Sie den Kuhl-/Gefrierschrank bewegen. Ansonsten können die Verstellfübe über den Boden schleifen, und der Kuhl-/Gefrierschrank lasst sich nicht bewegen.

Kondenswasserabfluss

Zur Vermeidung von Kondenswasser befindet sich eine Anti-Kondensationsrohrleitung auf der Vorderseite des Kühlschranks und Gefrierfachs sowie zwischen Kuhlach und Gefrierfach.

ndenswasserabfluss

Vor allem nach der Installation oder wenn die AuBentemperatur hoch ist, kann sich der Kuhl-/ Gefrierschrank warm anfullen, das ist aber vollig normal.

Um die Türen umzudrehen

• Ihr Kuhl-Gefrierschrank ist für ein Auswechseln der Turanschlage entworfen, damit die Tur also rechts oder links geöffnet werden kann, um sie so an ihre Kucheneinrichtung anzupassen.

TÜRGRIFFE (fur 2-farbige Modelle)

• Wenn Sie sich für einen Dual-Tone-Kühlschrank entschieden haben und den Turanschlag wechseln möchten, können Sie die vorhandenen Griffe verwenden oder alternatively Griffe im silbernen Farbton bestellen. Zur Bestellung dieser Griffe kontaktieren Sieitte den LG Kunden-Service unter der Hotline-Nummer, die in ihren Garantiebedingungen aufgeführrt ist, oder wenden Sie sich an ihren Handler.

A VORSICHT

Zum Umsetzen der Turen sollte der Kundendienst verständigt werden.
Durch das Umsetzen der Turen verursachte
Schaden werden nicht durch die Garantie abgedeckt.

Reinigen

Vor der Reinigung

Achten Sie darauf, den Strom auszuschalten.

AuBen

Reinigen Sie die AuBenseite des Kuhl-/
Gefrierschranks mit einem weichen Tuch, das mit
heiBem Wasser angefeucht ist oder mit einem Flussigreiniger.
Wenn Sie einen Flüssigreiniger verwenden, mussen
Sie hin mit einem feuchten Tuch sauber abreiben.

Innen

Verfahrens Sie ebenso.

Nach der Reinigung

Prüfen Sie, dass das Stromkabel nicht beschädigt, der Stecker nicht überhützt und fest in die Steckdose eingeführt ist.

ACHTUNG

Achten Sie daraufuf, das Gerät nach dem
Waschen mit Wasser mit einem Tuch trocken zu reiben.
Verwenden Sie kein Schleifmittel, Petroleum, Benzin, Verdünner, Salzsäure, kochendes Wasser, eine raue Bürste, etc., da dies Teile des Kuhl-/Gefrierschranks beschädigen konnte.

Auffangschale

Wischen Sie Feuchtigkeit an der Tur und der Auffangschale mit einem sauberen Tuch trocken.

Spenderoberflächen

Feuchtigkeit am Spender und am Spenderbereich mit einem Tuch abwischen.

Wasserbehälter

1. Öffnen Sie die Verriegelung. Nehmen Sie den Wasserbehälter heraus.
2. Öffnen und entfernen Sie den Riegel, reinigen und spulen Sie den Innen- und Außenbereich des Wasserbehalters mit einem milden Reiniger.

Deckel des Wasserbehalters und Behalterdeckel

Reinigen und spulen Sie den Deckel des Wasserbehalters und den Behalterdeckel mit einem milden Reiniger. Die vertieften Ränder am Tankdeckel setzen sich besonderss gut mit einer kleinen Bürste reinigen.

VORSICHT

Schraube und Schlauch nicht vom Deckel des Wasserbehalters entfernen.itte reinigen Sie die auBeren Flachen.

Smart Diagnosis™ (Optional)

Falls Sie Probleme mit ihrem Kühlschrank haben sollenen, kann er Daten über Ihr Handy an das LG-Servicecenter übertragen. So sind Sie in der Lage, direkt mit unseren ausgebildeten Fachkräften zu sprechen. Die Fachkraft erfasst die von ihrem Gerät übermittelten Daten, nutzt diese zur Analyse des Problems und liefert so einechnelle und effektive Diagnose.

Falls Sie Probleme mit ihrer Kühlschrank haben, rufen Sie das LG-Servicecenter an.Nutzen Sie die Funktion SmartDiagnosis nur, wenn der Call-Center-Mitarbeiter von LG Sie dazu auffordert. Die Übertragungstone, die Sie horen, sind normal und klingen ähnlich wie ein Faxgeber.

SmartDiagnosis kann nicht aktiviert werden, bis Ihr Kühlschrank an das Stromnetz angeschlossen ist. Wenn sich Ihr Kühlschrank nicht einschalten,Lasst, muss die Fehlerbehebung ohne SmartDiagnosis durchgeführt werden.

Rufen Sie als Erstes das LG-Servicecenter an. Nutzen Sie die Funktion SmartDiagnosis nur, wenn der Call-Center-Mitarbeiter von LG Sie dazu auffordert.

1.Öffnen Sie die Kühlschranktur.

2.Drucken und halten Sie die Taste 'Freezer' (Gefrierfach) 3 Sekunden lang.

Hinweis

Wenn die Tur mehr als eine Minute offen ist, müssen Sie sie schreiben und mit Nr. 1 neu beginnen.

3.Halten Sie gemäß den Bedienungsanweisungen das Telefonmikrofon nahe an das Symbol «SmartDiagnosis».

1. Halten Sie das Handy bis zum Ende des Tons der Datenübertragung in Position.

5.Halten Sie das Telefon bereit, bis die Tonübertragung abgeschlossen wurde. Dies dauert ungebahr 3 Sekunden. Nehmen Sie Ihr Geschäft mit dem Spezialisten wieder auf. Diese wird dann in der Lage sein, Ohnen unter Verwendung der zur Analyse übertragenen Informationen zu halten.

Hinweis

• Um die besten Ergebnisse zu erzielen, bewegen Sie das Handy nicht, während die TONE übermittelt werden.
• Falls der Call-Center-Mitarbeiter keine genaue Erfassung der Daten erhält, konnten Siegebeten werden, es noch einmal zu versuchen.
• Je nach Region können Unterschiede in der Anrufqualität die Funktion beeinträchtigen.
• Nutzen Sie das Festnetztelefon für eine bessere Kommunikation, was zu einem besseren Service führt.
• Eine schlechte Anrufqualität kann zu einer schlechten Datenübertragung von ihrem Handy aus führen, so dass SmartDiagnosis eventuell nicht richtig Funktioniert.

Prufen Sie diese Liste, bevor Sie den Wartungsdienst rufen.

Dadurch konnen Sie Zeit und Unkosten sparen.

Thesee Iiste enthalt die hauigsten Vorkommnisse, die nicht das Ergebnis falscher Arbeit oder

Materialien im Gerät sind.

Problem

Der Kuhl-/ Gefrierschrank Funktioniert nicht

Temperatur von Kuhl-oder Gefrierfach zu niedrig

Vibrationen, Klappern oder anomale Gerausche

Frost oder Eiskristalle auf eingefrorenen Nahrungsmitteln

Es bildet sich Feuchtigkeit auf dem Gehäuse

Innen sammelt sich Feuchtigkeit

Der Kuhlschrank riecht schlecht

Mögliche Ursache

• Der Stecker ist weitereicht nicht in die Steckdose eingeführt.
  Stecken Sieihn sicherein.
• Die Wohnungssicherung ist durchgebrannt, oder der Stromunterbrecher ist aktiviert worden. Prufen Sie und/oder ersetzen Sie die Sicherung und stellen Sie den Stromunterbrecher zurück.
  Stromausfall. Prufen Sie die Wohnungslampen.
  Die Temperaturkontrolle ist nicht richtig eingestellt. Ziehen Sie den Abschnitt Temperaturkontrolle zu Rate.
• Das Gerät ist in die Nähe einer Heizquelle gestellt worden.

• Warmes Wetter-häufiges Öffnen der Türe.
  Die Türe ist für längerere Zeit offen gelassen worden.
  Die Pakethaltertüre ist offen, oder der Luftkanal im Gefrierfach ist blockiert.

• Der Boden, auf dem der Kuhl-/Gefrierschrank installiert worden ist, ist unable to be able to use the Kuhl-/Gefrierschrank ist zu instabil.
  Gleichen Sie die Unebenheiten durch Drehen der Verstellfübe aus.

• Das Gerät stöhrt an der Rückseite an andere Objekte.

Die Türe oder Pakethaltertüre ist nur angeleht.
- Zu langes oder zu halten.
- Frost innerhalb der Paketablage ist normal.

• Dieses Phenomen tritt früig in feuchter Umgebung auf. Reiben Sie die Feuchtigkeit mit einem trockenen Handtuch ab.

• Zu langes oder zu halten gemindet durch den Türe.

• IBei feuchtem Wetter gelangt die Feuchtigkeit mit der Luft in den Kuhl-/Gefrierschrank, wenn die Tur geöffnet wird.

• Stark riechende Speisen sollen dicht verschlossen oder eingepackt werden.

• Prüfen Sie auf verdorbene Nahrungsmittel.
• Der Innenraum muss gesäubert werden.

Ziehen Sie den Abschnitt REINIGUNG zu Rate.

Die Türe schliebs nicht richtig

• Durch falsches Einpacken der Nahrungsmittel lässt sich die Türe nicht mehr schreiben.

Verstellen Sie die Waren so, dass die Türe wieder schlieBt.

• Der Kuhl-/Gefrierschrank ist nicht nivelliert.

Stellen Sie die Verstellfuße ein.

• Der Boden, auf dem der Kuhl-/Gefrierschrank installiert worden ist, ist uneben, oder der Kuhl-/Gefrierschrank ist instabil.

Heben Sie die Vorderseite vorsichtig mit den Verstellfuben an.

Die Innenleuchte Funktioniert nicht

• Kein Strom auf der Steckdose.
  Wenden Sie sich zum Austausch der Lampe an den Kundendienst.

Keine Wasserausgabe

Zuniedriger Wasserpegel im Wassertank.

Wassertank mit mehr als 3,2 I Wasser befüllen.

ENTSORGUNG VON ALTGERÄTEN

1. Wenn these Symbol eines durchgestrichen Abfalleimers auf einem Produkt angebracht ist, unterliegt these Produkt der europäischen Richtlinie 2002/96/EC.
2. Alle Elektro-und Elektronik-Altgeräte müssen getrennt vom Hausmull über davon staatlich vorgesehenen Stellen entsorgt werden.
3. Mit der ordnungsgemäß Entsorgung des alten Geräts vermeiden Sie Umweltschädern und eine Gefährung der persönlichen Gesundheit.
4. Weitere Informationen zur Entsorgung des alten Geräts erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das Produkt erworben haben.

MANUEL D'UTILISATION

RéFRIGÉRATEURCONGÉLATEUR

ex) nicht in gebruiK

Naam model:GB7138****

Automatische IJsmaker

WAARSCHUWING

Für diesen Gerät übernehmen wir 24 Monate Garantie!

Wir verpflichten uns, während der 24-monatigen Garantiezeit Ihr Gerät kosten los instandzusetzen bzw. Ihr dem Fachhändler die Ersatzteile kosten zu Verfügung zu stellen, wenn es infolge eines Fabrikations-oder Materialfehlers versagen sollte. Weitergehende Ansprüche gegen uns sind ausgeschlossen. Wir haften nicht für Beschädigungen durch hohere Gewalt oder auf dem Transportweg. Im Übrigen gelten unsere umseitig aufgeführten Garantiebedingungen!

Geratotyp :

Seriennummer:

Name des Kaufers:

Kaufdatum :

Stempel / Unterschrift des Fachhandlers

Garantiebedingungen für Kühlschränke

1. Die Garantiezeit beginnt mit dem Kaufdatum und erstreckt sich über 24 Monate. Der Beginn der Garantiezeit gilt als nachgewiesen, wenn der Käufer den Kaufbeleg (Quittung / Kassenzettel) zusammen mit der vom Verkauf ausgewählten und unterscribenen Garantiekarte vorlegt. Die Seriennummer des Produkts muß mit der eingetragenen Nummer auf der Garantiekarte übereinstimmen!
2. Wahrend der Garantiezeit beheben wir kostenlos alle Mängel, soweit sie nachweislich auf Fabrikations- oder Materialfehler zureckzuführn sind.
3. Ausgeschlossen von der Garantie sind Schäden, die durch unsachgemäße Behandlung, Nichtbeachtung der Anleitung und betriebsbedingte Abnutzung auftreten. Ebenso erstreckt sich die Garantie nicht auf Verschleibeiteile und leicht zerbrechliche Schäden, die auf dem Transport Entstehen, gehen zu Lasten des Käufers.

4. Die Entscheidung über Reparatur, Austausch oder Ersatz bleibt bei uns. Ausgetauschte oder ersetzte Teile gehen in unser Eigentum über. Durch Reparatur oder Teileersatz wird die ursprüngliche Garantiezeit nicht verlangert!

5. Der Garantieanspruch erlischt, sobald Personen in das Gerät eingreifen, die von LG Electronics nicht für den Service autorisiert sind - ebenso, sobald das Gerät zu gewerblichen Zwecken eingesetzt wird.

6. Hebien Sie unbedingt die Originalverpackung auf, damit das Gerät im Servicefall ohne Beschädigungen transportiert werden kann.
7. Wenden Sie sich im Garantiefall an ihren Fachhändler oder an eines unserer autorisierten Servicecenter.
8. Weitergehende Ansprüche sind ausgeschlossen! Sollen Teile dieser Bestimmungen unwirksam sein, so gelten sie sinngemäß. Die Wirksamkeit der übrigen Bestimmungen wird hiervon nicht berührt.
9. LINEAR COMPREHENSION 1 YEAR WARRANTY 2007 Modelle, die (wie links zu sehen) POP auf der TUR haben, verfügen über einen Linearen Kompressor. Die 10-Jahres-Garantie für den Linearen Kompressor gilt nur bei den Modellen mit dem POP.

Garantiezeit des Linearkompressors: Zehn (10)
Jahre ab Original-Kaufdatum. Nur Ersatzteile (Kundeträgt Arbeitskosten). Gerausche, die während des Normalbetriebs auftreten, eine Missachtung der Anleitungen in den Bedienungs- und Pflegeanleitungen oder der Betrieb des Gerätes an ungeeigneten Standorten sind von dieser Garantie ausgeschlossen.

Für dieses Gerät übernehmen wir 24 Monate Garantie!

Wir verpflichten uns, während der 24-monatigen Garantiezeit Ihr Gerät kosteninos instandzusetzen bzw. Ihr dem Fachhändler die Ersatzteile kostenos zur Verfugung zu stellen, wenn es infolge eines Fabrikations-oder Materialfehlers versagen sollte. Weitergehende Ansprüche gegen uns sind ausgeschlossen. Beschädigungen durch hohere Gewalt oder auf dem Transportweg. Im Übrigen * geten unsere umseitig aufgeführten Garantiebedingungen!

Geratotyp :

Seriennummer:

Name des Kaufers:

Kaufdatum:

Stempel / Unterschrift des Fachhändlers

Garantiebedingungen fur Kuhlschrank Kuhlschränke

1. Die Garantiezeit beginnt mit dem Kaufdatum und erstreckt sich über 24 Monate. Der Beginn der Garantiezeit gitt als nachgewiesen, wenn der Käufer den Kaufbeleg (Quittung / Kassenzettel) zusammen mit der vom Verkauf ausgefüllen und entsprechenden Garantiekarte vorlegt. Die Seriennummer des Produkts muß mit der eingetragenen Nummer auf der Garantiekarte übereinstimmen!
2. Wahrend der Garantiezeit beheben wir kostenlos alle Mängel, soweit sie nachweislich auf Fabrikations- oder Materiallehler zurückzufahren sind.
3. Ausgeschlossen von der Garantie sind Schäden, die durch unsachgemäße Behandlung, Nichtbeachtung der Anleitung und betriebsbedingte Abnutzung auftreten. Ebenso erstreckt sich die Garantie nicht auf Verschleibeitele und leicht zerbrechtliche Schäden, die auf dem Transport Entstehen, gehen zu Lasten des Käufers.

4. Die Entscheidung über Reparatur, Austausch oder Ersatz bleibt bei uns. Ausgetauschte oder ersetzel Teile gehen in unser Eigentum uber. Durch Reparatur oder Teileersatz wird die ursprüngliche Garantiezeit nicht verlangert!

5. Der Garantieanspruch erlisch, sobald Personen in das Gerat eingreifen, die von LG Electronics nicht für den Service autorisiert sind - ebenso, sobald das Gerat zu gewerblichen Zwecken eingesetzt wird.

6. Heben Sie unbedingt die Originalverpackung auf, damit das Gerät im Servicefall ohne Beschädigungen transportiert werden kann.
7. Wenden Sie sich im Garantiefall an ihren Fachhandlörder oder an eines unserer autorisierten Servicecenter.

8. Weitergehende Ansprüche sind ausgeschlossen! Sollen Teile dieser Bestimmungen unwirksam sein, so gesten sie sinngemäß. Die Wirksamkeit der übrigen Bestimmungen wird hiervon nicht berührt.

9. LINEAR Modelle, die (wie links zu sehen) POP auf der Tur haben, verfügen über einen Linearen Kompressor. Die 10-Jahres-Garantie für den Linearen Kompressor gilt nur bei den Modellen mit dem POP.

Garantiezeit des Linearkompressors: Zehn (10)
Jahre ab Original-Kaufdatum. Nur Ersatzeile (Kundeträgt Arbeitskosten). Gerausche, die während des Normalbetriebs auften, eine Missachtung der Anleitungen in den Bedienungs- und Pflegeanleitungen oder der Betrieb des Gerätes an ungeeigneten Standorten sind von dieser Garantie ausgeschlossen.
