Produkttyp	Professionelles Mischpult
Marke	Ecler
Modell	eSAM402
Anzahl der Eingangskanäle	4 (3 MIC/LINE-Kanäle + 1 LINE-Kanal)
Eingangsanschlüsse	Symmetrischer Euroblock für Mikrofon und Line
Phantomspeisung	+18 V über internen Jumper aktivierbar (standardmäßig deaktiviert)
Talkover-Funktion	Ja, den Eingängen 1, 2 und 3 zuweisbar
Equalizer	3 Bänder: Bass (100 Hz), Mitten (2 kHz), Höhen (10 kHz), ±15 dB, Einstellung mit Schraubendreher
VU-Meter	3-stufige LED pro Kanal
Hauptausgänge	Symmetrischer Stereoausgang über Euroblock (OUT L/OUT R)
Aux-/Aufnahmeausgang	AUX/REC, Nennpegel 0 dBV, Verstärkung +6 dB aktivierbar
Fernsteuerungseingang	MUTE, potentialfreier Schließerkontakt (NO)
Stromversorgung	90-264 V AC, 47-63 Hz
Schutz	Träge Sicherung 0,5 A
Rackeinbau	19 Zoll, 1HE
Wartung	Reinigung mit feuchtem Tuch (keine Lösungsmittel)
Sicherheit	Erdung erforderlich; nicht Wasser aussetzen; nicht öffnen
Reparierbarkeit	Sicherung durch qualifizierten Techniker austauschbar

Häufig gestellte Fragen - eSAM402 Ecler

Wie aktiviere ich die Phantomspeisung am eSAM402?

Die +18 V Phantomspeisung wird über einen internen Jumper aktiviert. Standardmäßig ist sie werkseitig deaktiviert. Nur ein qualifizierter Techniker sollte diese Änderung vornehmen.

Kann ich einen Plattenspieler direkt an den eSAM402 anschließen?

Nein, da kein Eingang über einen RIAA-Vorverstärker verfügt. Schließen Sie den Plattenspieler zuerst an einen geeigneten Vorverstärker an.

Wie optimiere ich das Signal-Rausch-Verhältnis mit dem eSAM402?

Stellen Sie die Lautstärke jedes Kanals auf Maximum (oder hohen Pegel) ohne Übersteuerung ein und passen Sie dann den Hauptausgangspegel (OUTPUT VOL) an, um die gewünschte Lautstärke zu erreichen. Dies gewährleistet ein gutes Signal-Rausch-Verhältnis.

Was tun, wenn die Sicherung des eSAM402 durchbrennt?

Trennen Sie das Gerät vom Netz und ersetzen Sie die Sicherung durch eine träge Sicherung mit gleichem Wert (0,5 A). Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst von Ecler.

Wie verwende ich die Talkover-Funktion?

Aktivieren Sie den TK-Schalter (auf der Vorderseite) für die gewünschten Eingänge 1 bis 3. Wenn ein Signal an diesen Eingängen erkannt wird, wird die Lautstärke der anderen Eingänge automatisch abgesenkt.

Wie reinige ich den eSAM402?

Verwenden Sie ein weiches, leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel, da diese die Beschriftung beschädigen könnten.

Was sind die wichtigsten Sicherheitsvorkehrungen?

Das Gerät muss über das Netzkabel geerdet sein. Setzen Sie es weder Regen noch Feuchtigkeit aus. Öffnen Sie niemals das Gehäuse (Stromschlaggefahr).

Wie schließe ich ein Mikrofon an den eSAM402 an?

Verwenden Sie die Euroblock-Anschlüsse unter Beachtung der Polarität: Für einen symmetrischen Anschluss: Pin 1 (heiß), Pin 2 (kalt), Pin 3 (Masse). Für einen unsymmetrischen Anschluss verbinden Sie Pin 2 und 3 mit Masse.

Welche Versorgungsspannung unterstützt der eSAM402?

Er arbeitet im Bereich von 90 bis 264 V AC mit einer Frequenz von 47 bis 63 Hz. Er passt sich automatisch ohne manuelle Einstellung an.

Ist der eSAM402 für den Rackeinbau ausgelegt?

Ja, er ist im 19-Zoll-Rackformat und belegt eine Höheneinheit (1HE). Sorgen Sie für ausreichende Belüftung und vermeiden Sie staubige Umgebungen.

BEDIENUNGSANLEITUNG eSAM402 Ecler

EN USER MANUAL
ES MANUAL DE INSTRUCCIONES
FR NOTICE D'UTILISATION
DE BEDIENUNGSANLEITUNG

eSAM402

Wecler

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER NOR THE FRONT PLATE. NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

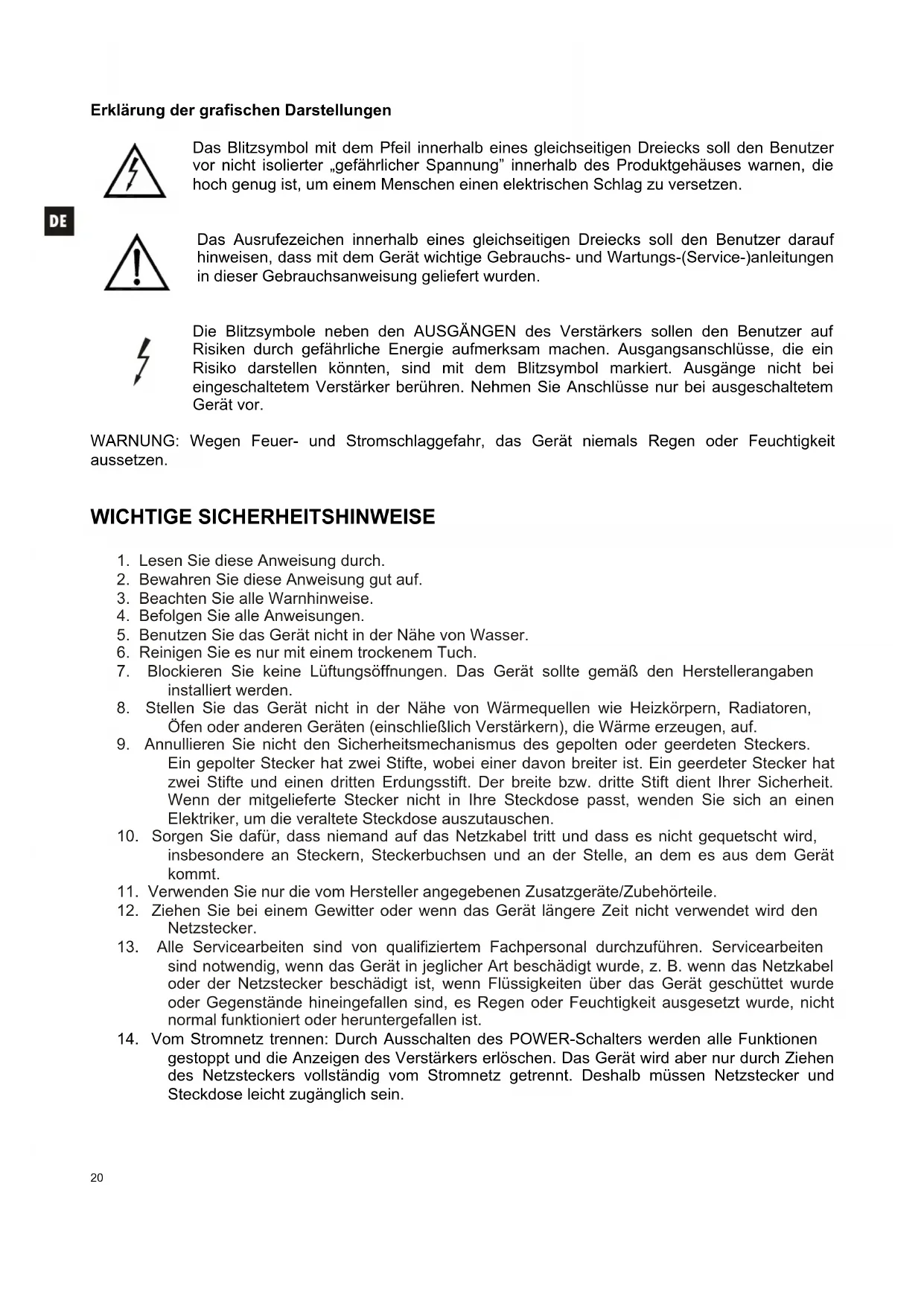

Erklärung der grafischen Darstellungen

Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung“ innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer darauf hinweisen, dass mit dem Gerät wichtige Gebrauchs- und Wartungs-(Service-)anleitungen in dieser Gebrauchsanweisung geliefert wurden.

Die Blitzsymbole neben den AUSGÄNGEN des Verstärkers sollen den Benutzer auf Risiken durch gefährliche Energie aufmerksam machen. Ausgangsanschlüsse, die ein Risiko darstellen könnten, sind mit dem Blitzsymbol markiert. Ausgänge nicht bei eingeschaltetem Verstärker berühren. Nehmen Sie Anschlüsse nur bei ausgeschaltetem Gerät vor.

WARNUNG: Wegen Feuer- und Stromschlaggefahr, das Gerät niemals Regen oder Feuchtigkeit aussetzen.

WICHTIGE SICHERHEITSHINWEISE

1. Lesen Sie diese Anweisung durch.

2. Bewahren Sie diese Anweisung gut auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Anweisungen.

5. Benutzen Sie das Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie es nur mit einem trockenem Tuch.

7. Blockieren Sie keine Lüftungsöffnungen. Das Gerät sollte gemäß den Herstellerangaben installiert werden.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Radiatoren, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen, auf.

9. Annullieren Sie nicht den Sicherheitsmechanismus des gepolten oder geerdeten Steckers. Ein gepolter Stecker hat zwei Stifte, wobei einer davon breiter ist. Ein geerdeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der breite bzw. dritte Stift dient Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.

10. Sorgen Sie dafür, dass niemand auf das Netzkabel tritt und dass es nicht gequetscht wird, insbesondere an Steckern, Steckerbuchsen und an der Stelle, an dem es aus dem Gerät kommt.

11. Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile.

12. Ziehen Sie bei einem Gewitter oder wenn das Gerät längere Zeit nicht verwendet wird den Netzstecker.

13. Alle Servicearbeiten sind von qualifiziertem Fachpersonal durchzuführen. Servicearbeiten sind notwendig, wenn das Gerät in jeglicher Art beschädigt wurde, z. B. wenn das Netzkabel oder der Netzstecker beschädigt ist, wenn Flüssigkeiten über das Gerät geschüttet wurde oder Gegenstände hineingefallen sind, es Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal funktioniert oder heruntergefallen ist.

14. Vom Stromnetz trennen: Durch Ausschalten des POWER-Schalters werden alle Funktionen gestoppt und die Anzeigen des Verstärkers erlöschen. Das Gerät wird aber nur durch Ziehen des Netzsteckers vollständig vom Stromnetz getrennt. Deshalb müssen Netzstecker und Steckdose leicht zugänglich sein.

BEDIENUNGSANLEITUNG

1. WICHTIGE VORBEMERKUNG 2 2

1.1. Sicherheitsmaßnahmen

22

DE

1. EINFÜHRUNG 2 2

2. INSTALLATION 2 3

3. EINGÄNGE 2 3

4. AUSGÄNGE 2 4

5. WEITERE ERLÄUTERUNGEN 2 5

6.1. Inbetriebnahme 25

6.2. Equalizer 25

6 . 3 . V U - M e t e r

6.4. Erdungsschleifen, Hintergrundrauschen

6.5. Reinigung 25

1. TECHNISCHE DATEN 2 6

2. DIAGRAMME 2 7

8.1. Funktionsbeschreibung 27

8.2. Funktionsübersicht 27

8.3. Konfiguration der Eingangsempfindlichkeiten

8.4. Blockschaltbild 29

1. WICHTIGE VORBEMERKUNG

Wir bedanken uns für Ihr Vertrauen, unseren eSAM402 Mixer zu wählen. Bitte lesen Sie alle Erläuterungen in dieser Bedienungsanleitung sorgfältig durch, BEVOR Sie dieses Gerät anschließen.

Eventuelle Reparaturen sollten nur von unserer technischen Service Abteilung durchgeführt werden, um einen optimalen Betrieb sicherzustellen.

1.1. Sicherheitsmaßnahmen

Dieser Apparat muß mittels seines Netzkabels geerdet werden.

Es darf kein Regen oder andere Flüssigkeiten in das Gerät gelangen. Stellen Sie niemals Flüssigkeitbehälter oder flammende Gegenstände wie z.B. Kerzen auf die Gerätoberfläche.

Überlassen Sie jede Änderung in der Konfiguration des Geräts stets qualifiziertem Fachpersonal.

Bevor Sie den eSAM402 an andere Geräte anschließen, ziehen Sie immer den Netzstecker.

Im Inneren der Endstufe befinden sich keine für den Benutzer gedachte Bedienelemente.

VORSICHT: GEFAHR EINES ELEKTRISCHEN SCHLAGES. NICHT ÖFFNEN!

2. EINFÜHRUNG

Der eSAM402 ist ein einfach zu handhabender, professioneller Mixer, der für Soundanwendungen konstruiert wurde. Seine hauptsächlichen Merkmale sind die folgenden:

• 3 Eingangskanäle MICRO / LINE STEREO.
• 1 vierter LINE STEREO Eingangskanal
• Main-Stereoausgang symmetrisch
- Mikroempfindlichkeit einstellbar an der Rückwand.
• +18 V DC Phantomspeisung an allen MIC-Eingängen verfügbar.
- Beinhaltet Talkover, welches den Eingängen 1, 2 und 3 zugewiesen werden kann (einer, zwei oder sämtliche Eingänge können gleichzeitig die Talkover-Funktion haben)
- Generelle Dreibandklangregelung mittels Schraubenzieher
• 3 LED-Pegelanzeigen pro Kanal für Stereo-Mixsignal
- Pegeleinstellung Hauptausgang.
- Aufnahmeausgang.
- Eingang für "MUTE" Fernbedienung: ermöglicht den Anschluss externer potentialfreier Kontaktschlüsse (Brandmeldesysteme oder andere Sicherheitsvorrichtungen), die den Mixer bei Aktivierung des normalerweise offenen ("NO") Steuersignals stummschalten müssen
- Wahlregler Mono / Stereo des Main-Mix-Ausgangs

3. INSTALLATION

Der eSAM402 ist ein Mixer, der speziell für den Einbau in Standard-Racks von 19" Breite konstruiert wurde, wo er eine Höheneinheit belegt. Er wurde konzipiert für den Gebrauch durch Personen mit geringen technischen Kenntnissen, daher sind die Elemente zur Tonsteuerung nur mit Hilfe eines Einstell-Schraubenziehers zugänglich, während die Einstellung der Ein- und Ausgangspegel mit Hilfe von leicht zugänglichen, klassischen Drehreglern möglich ist.

Dank seines niedrigen Stromverbrauchs und seiner geringen Wärmeabgabe ist beim eSAM402 keinerlei Ventilation nötig. Allerdings ist eine Installation in staubiger Umgebung und/oder in Umgebungen mit extrem hoher Temperatur und Luftfeuchtigkeit zu vermeiden.

Es ist darauf zu achten, dass der Mixer nicht in der Nähe von Lärm- oder Störungsquellen (Spannungswandler, Motoren usw....) und elektrischen Leitungen installiert wird.

Der eSAM402 arbeitet mit Wechselspannung zwischen 90 und 264 V AC und zwischen 47 und 63 Hz. Das Gerät besitzt ein überdimensioniertes Netzteil, das in der Lage ist, sich ohne zusätzliche Einstellungen weltweit an jedwede Netzspannung anzupassen.

Um den Mixer vor eventuellen Überspannungen zu schützen, ist der eSAM402 mit einer trägen 0,5 A Sicherung ausgestattet. Sollte diese Sicherung durchbrennen, darf sie nur mit einer identischen Sicherung ersetzt werden. Falls diese Sicherung ebenfalls durchbrennen sollte, wenden Sie sich bitte an unsere technische Serviceabteilung. NIEMALS DARF EINE SICHERUNG MIT HÖHEREN WERTEN EINGESETZT WERDEN.

VORSICHT: Den Wechsel der Sicherung sollte ein qualifizierter Techniker durchführen.

4. EINGÄNGE

Der eSAM402 nimmt an jedem seiner 3 ersten Eingänge (MICRO Mono oder LINE Stereo) zwei verschiedene Arten von Audiosignalen auf, die über einen MIC/LINE-Umschalter an der Geräte-Rückseite wählbar sind:

- Mikrofonsignal: die 3 mischbaren Kanäle sind mit Euroblock-Anschluss versehen und können Signale mit einem Nenn-Eingangspegel von -50dBV (3,16mV) bis zu -20dBV (0,1mV) aufnehmen, wobei das Gain an der Geräterückseite mit Hilfe des GAIN-Reglers einstellbar ist.

Das folgende Diagramm zeigt die Mikrophon-Anschlüsse:

Symmetrierten

1. Hot (+18V)
2. Cold (+18V)
3. Masse (0V)

(Phantom ON)

3 2 1 ↓ - +

Unsymmetrierten

1. Hot (+18V)
   2-3. Masse (0V)

(Phantom ON)

③ ① ⊥ - +

Die Mikrophone müssen eine geringe Impedanz besitzen (200 - 600Ω) und Mono sein.

Der eSAM402 verfügt über Phantomeinspeisung für Kondensator-Mikrofone, die über internen Jumper aktiviert werden kann (siehe Diagramm). Standardmäßig (Werkseinstellung) ist die Phantomeinspeisung nicht aktiviert.

Die Talkover-Funktion (Priorität) wird wirksam, sobald festgestellt wird, dass an den Eingängen 1 bis 3, denen diese Funktion zugewiesen wurde, ein Signal anliegt. Es werden dann alle übrigen Eingänge des Geräts, denen keine Talkover-Funktion zugewiesen wurde, gedämpft. Die Funktion wird für jeden Eingangskanal mit Hilfe des Umschalters "TK" an der vorderen Bedientafel aktiviert oder deaktiviert.

- Angesichts der bedeutenden Pegelunterschiede, die es zwischen den üblichen Klangquellen CD und LINE sowie anderen Geräten, die Audiosignale übergeben können, gibt, verfügt der eSAM402 über eine Standard-Line-Empfindlichkeit (0dBV) für die LINE-Eingänge 1 bis 3 und über einen Empfindlichkeitsregler für 0 / -6dBV für den LINE-Eingang Nummer 4, einstellbar mittels internem Jumper und standardmäßig auf 0dBV eingestellt. Die Empfindlichkeit von -6dBV ist ideal für Klangquellen mit niedrigem Pegel wie z.B. Multimedia-Abspielgeräte, tragbare MP3-Player, Tablets, Rechner, Mobiltelefone usw.

Der DIREKTE ANSCHLUSS von Plattenspielern an dieses Gerät ist NICHT MÖGLICH, da keiner der Eingänge des eSAM402 über einen RIAA-Vorverstärker verfügt.

5. AUSGÄNGE

Der eSAM402 verfügt über einen elektronisch symmetrierten Main-Stereo-Ausgang (OUT L / OUT R) mit Euroblock-Anschlüssen.

Anschluß gemäß folgendem Diagramm:

Symmetrierten

1. Hot
2. Cold
3. Masse

3 2 1 ⊥ - +

Unsymmetrierten

1. Hot

2. Masse

n ③ ① ⊥ - +

Der Hauptausgangspegel des Mixers (OUTPUT VOL) muss so eingestellt werden, dass die Clip-Anzeiger der Verstärker des Systems niemals dauerhaft aufleuchten, sondern maximal im Rhythmus der tiefsten Frequenzen.

Weitere Anschlussmöglichkeiten an der Rückseite:

• Hilfs- oder Aufnahmeausgang AUX/REC mit 0dBV Nennpegel bei 10kΩ Last. Ausgestattet mit zusätzlicher Gain-Einstellung von +6dB, die über internen Jumper aktiviert werden kann (Standardeinstellung 0dBV).
• Umschalter L+R: wandelt das an den Ausgängen anliegende Signal in ein Monosignal um.

Fernbedienungs-Eingang MUTE: Eingang für potentialfreien externen Kontaktschluss. Ermöglicht den Anschluss von Brandmeldesystemen oder sonstigen Sicherheitsvorrichtungen, die den Mixer bei Aktivierung dieses Steuersignals stummschalten müssen. Der Arbeitsmodus ist "NO" (normalerweise offen).

6. WEITERE ERLÄUTERUNGEN

6.1. Inbetriebnahme

Geschieht direkt über den Netzschalter POWER. Auch wenn der eSAM402 beim Einschalten kaum Geräusche entwickelt, ist es sehr empfehlenswert, alle Geräte in der folgenden Reihenfolge einzuschalten: Soundquellen, Mixer, Equalizer, Prozessoren und ganz zum Schluss die Verstärker. Das Ausschalten der Geräte sollte in umgekehrter Reihenfolge erfolgen.

6.2. Equalizer

Die Tonkontrollen des Main-Ausgangs bringen ein Gain / eine Dämpfung von ±15 dB für jedes Band, wobei die zentralen Frequenzen 100Hz, 2kHz und 10kHz betragen. Getreu der Nutzungsphilosophie des Geräts wurde die Tonregulierung so gestaltet, dass zur Verstellung ein Schraubenzieher erforderlich ist und somit ein versehentliches Verstellen während des üblichen Gebrauchs ausgeschlossen ist.

6.3. VU-Meter

Der eSAM402 beinhaltet ein VU-Meter, welches das im Main-Mix anliegende Signal anzeigt.

6.4. Erdungsschleifen, Hintergrundrauschen

Bei der Entwicklung dieses Mixers haben wir auszuschließen versucht, daß Signalquellen und am Ausgang angeschlossenen Geräte Masseverbindung haben können. Sollte der Mixer über verschiedene Wege an die Masse angeschlossen sein, kann dies zu Störgeräuschen ("Brummschleife") und Einbußen der Klangqualität führen.

Sollten die Kabelabschirmungen mit dem Gehäuse verbunden sein, so dürfen sie auf keinen Fall miteinander verbunden sein. Auf diese Weise wird die Bildung von Masseschleifen verhindert.

Der Mixer eSAM402 wurde unter dem Gesichtspunkt der weitestgehenden Vermeidung von Hintergrundrauschen konzipiert. Allerdings hängt das Hintergrundrauschen, unabhängig vom elektronischen Konzept, unmittelbar von der richtigen Handhabung und Installation des Mixers ab.

Stellen Sie gegebenenfalls zunächst das Gain eines jeden Eingangs auf einen angemessenen Arbeitspegel ein, um danach die VOL-Regler an der vorderen Bedientafel so einzustellen, dass Sie den Eingangsmix im gewünschten Verhältnis erhalten. Stellen Sie abschließend den VOL-Regler des Main-Mix-Ausgangs auf eine für die Anlage angemessene Lautstärke ein. Aktivieren Sie dabei auch die TK-Regler derjenigen Eingänge, die Priorität über alle übrigen Eingänge haben (die also alle übrigen Eingänge bei Signalpräsenz dämpfen).

Beim Einstellen der Mixpegel beachten Sie bitte ____ : Wenn z.B. der VOL-Regler eines Kanals auf "2" und der VOL-Regler des Ausgangs OUT auf "10" steht, so ist das nicht das Gleiche, wie wenn diese Einstellungen umgekehrt wären. Im ersten Fall ist das Signal, welches zum Mix-Verstärker gelangt und von Natur aus ein eigenes Hintergrundrauschen besitzt, schwach, wodurch das Verhältnis Signal/Rauschen niedrig ist (schwaches Signal). Verstärkt der Ausgangsverstärker alles gleichermaßen, so haben wir am Ausgang ein sehr starkes Hintergrundrauschen. Im zweiten Fall, wenn also der VOL-Regler des Kanals voll aufgedreht ist, ist das Signal, das der Mix-Verstärker erhält, stark und hat somit auch ein hohes (günstiges) Verhältnis Signal/Rauschen, so dass dieses Signal, wenn es am Ausgangs-VOL-Regler ankommt und verstärkt wird, ein besseres Signal/Rauschen-Verhältnis hat, als im vorigen Fall.

6.5. Reinigung

Die Frontplatte darf nicht mit lösungsmittelhaltigen oder scheuernden Substanzen gereinigt werden, da hierbei die Oberfläche beschädigt werden könnte. Verwenden Sie zur Reinigung der Frontplatte ein feuchtes Tuch und etwas milde Seifenlauge. Trocknen Sie danach die Oberfläche sorgfältig ab. Lassen Sie niemals Wasser in die Öffnungen der Frontplatte gelangen.

1. TECHNICAL CHARACTERISTICS 7. CARACTERÍSTICAS TÉCNICAS
2. CARACTÉRISTIQUES TECHNIQUES 7. TECHNISCHE DATEN

Inputs Sensitivity /Impedance LINE 1-3 0dBV/50kΩ

8.1. Liste de fonctions 8.1. Funktionsbeschreibung

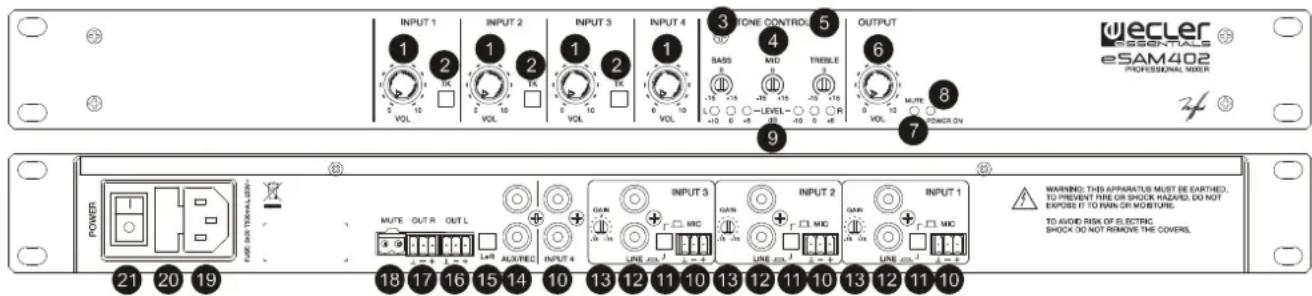

8.2. Schéma de fonctions 8.2. Funktionsübersicht

INPUT 1 1 VOL INPUT 2 1 VOL INPUT 3 1 VOL INPUT 4 1 VOL 3 TONE CONTROL 5 BASS MID TRESILE -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL -LEVEL OUTPUT 6 VOL MUTE ON WECLER eSAM402 PROFESSIONAL MIXER POWER MUTE OUT R OUT L ALOXTRIC INPUT 3 GAIN MRC INPUT 2 GAIN MRC INPUT 1 WARNING: THIS APPARATUS MUST BE EARTHED, TO PREVENT FIRE OR SHOCK HAZARD, DO NOT EXPOSED IT TO RAIN OR MOBURE. TO AVOID RISK OF ELECTRIC SHOCK DO NOT REMOVE THE COVERS. 21 20 19 18 17 16 15 14 10 13 12 11 10 13 12 11 10 13 12 11 10

8.3. Configuration diagram

8.3. Konfiguration der Eingangsempfindlichkeiten

8.4. Block diagram

8.4. Diagramme
