Tipo de producto	Mesa de mezclas profesional
Marca	Ecler
Modelo	eSAM402
Número de canales de entrada	4 (3 canales MIC/LÍNEA + 1 canal LÍNEA)
Conectores de entrada	Euroblock balanceado para micrófono y línea
Alimentación fantasma	+18 V activable mediante puente interno (desactivada por defecto)
Función Talkover	Sí, asignable a las entradas 1, 2 y 3
Ecualización	3 bandas: graves (100 Hz), medios (2 kHz), agudos (10 kHz), ±15 dB, ajuste con destornillador
Medidor VU	LED de 3 niveles por canal
Salidas principales	Estéreo balanceado en Euroblock (OUT L/OUT R)
Salida auxiliar/grabación	AUX/REC, nivel nominal 0 dBV, ganancia +6 dB activable
Entrada de control remoto	MUTE, contacto seco NA (normalmente abierto)
Alimentación eléctrica	90-264 V CA, 47-63 Hz
Protección	Fusible temporizado 0,5 A
Montaje en rack	19 pulgadas, 1U
Mantenimiento	Limpieza con un paño húmedo (no usar disolventes)
Seguridad	Conexión a tierra obligatoria; no exponer al agua; no abrir
Reparabilidad	Fusible reemplazable por un técnico calificado

Preguntas frecuentes - eSAM402 Ecler

¿Cómo activar la alimentación fantasma en el eSAM402?

La alimentación fantasma +18 V se activa mediante un puente interno. Por defecto, está desactivada de fábrica. Solo un técnico calificado debe realizar esta modificación.

¿Puedo conectar un tocadiscos de vinilo directamente al eSAM402?

No, porque ninguna entrada dispone de un preamplificador RIAA. Conecte primero el tocadiscos a un preamplificador adecuado.

¿Cómo optimizar la relación señal/ruido con el eSAM402?

Ajuste el volumen de cada canal al máximo (o nivel alto) sin recorte, luego ajuste el nivel de salida principal (OUTPUT VOL) para obtener el volumen deseado. Esto garantiza una buena relación señal/ruido.

¿Qué hacer si el fusible del eSAM402 se funde?

Desconecte el equipo y reemplace el fusible por un modelo temporizado del mismo valor (0,5 A). Si el problema persiste, contacte al servicio técnico de Ecler.

¿Cómo usar la función Talkover?

Active el interruptor TK (en el panel frontal) para las entradas 1 a 3 deseadas. Cuando se detecta una señal en estas entradas, el volumen de las otras entradas se atenúa automáticamente.

¿Cómo limpiar el eSAM402?

Use un paño suave ligeramente húmedo. Nunca use disolventes, alcohol o productos abrasivos que dañarían la serigrafía.

¿Cuáles son las precauciones de seguridad esenciales?

El equipo debe estar conectado a tierra mediante su cable de alimentación. No lo exponga a la lluvia ni a la humedad. Nunca abra la carcasa (riesgo de descarga eléctrica).

¿Cómo conectar un micrófono al eSAM402?

Use los conectores Euroblock respetando la polaridad: para una conexión balanceada, pin 1 (caliente), pin 2 (frío), pin 3 (tierra). Para una conexión no balanceada, conecte los pines 2 y 3 a tierra.

¿Qué tensión de alimentación soporta el eSAM402?

Funciona en un rango de 90 a 264 V CA, con una frecuencia de 47 a 63 Hz. Se adapta automáticamente sin ajuste manual.

¿El eSAM402 está diseñado para instalación en rack?

Sí, tiene formato rack de 19 pulgadas y ocupa una unidad de altura (1U). Asegure una buena ventilación y evite ambientes polvorientos.

MANUAL DE USUARIO eSAM402 Ecler

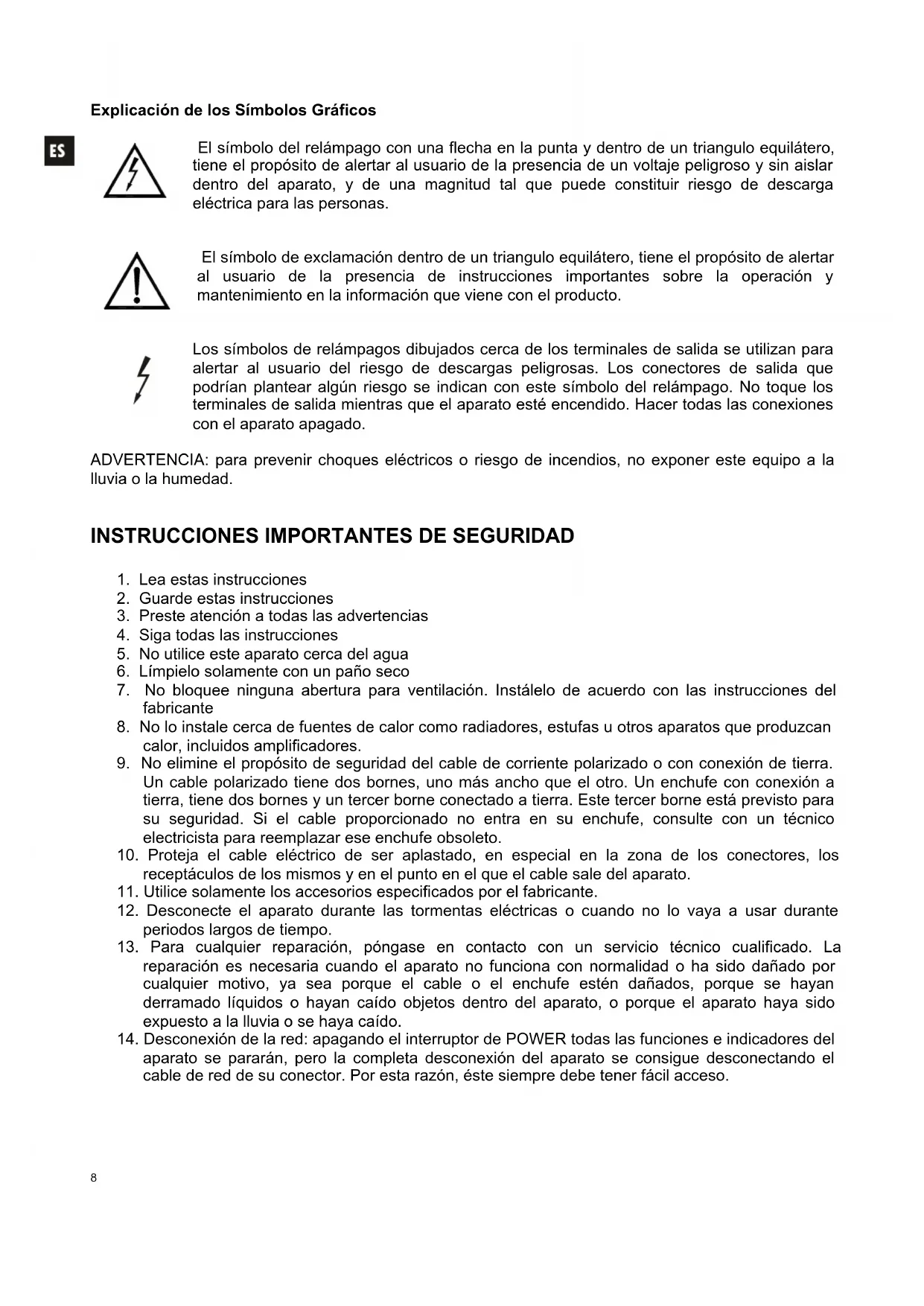

El símbolo del relámpago con una flecha en la punta y dentro de un triangulo equilátero, tiene el propósito de alertar al usuario de la presencia de un voltaje peligroso y sin aislar dentro del aparato, y de una magnitud tal que puede constituir riesgo de descarga eléctrica para las personas.

El símbolo de exclamación dentro de un triangulo equilátero, tiene el propósito de alertar al usuario de la presencia de instrucciones importantes sobre la operación y mantenimiento en la información que viene con el producto.

Los símbolos de relámpagos dibujados cerca de los terminales de salida se utilizan para alertar al usuario del riesgo de descargas peligrosas. Los conectores de salida que podrían plantear algún riesgo se indican con este símbolo del relámpago. No toque los terminales de salida mientras que el aparato esté encendido. Hacer todas las conexiones con el aparato apagado.

ADVERTENCIA: para prevenir choques eléctricos o riesgo de incendios, no exponer este equipo a la lluvia o la humedad.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. Lea estas instrucciones
2. Guarde estas instrucciones
3. Preste atención a todas las advertencias
4. Siga todas las instrucciones
5. No utilice este aparato cerca del agua

6. Límpielo solamente con un paño seco

7. No bloquee ninguna abertura para ventilación. Instálelo de acuerdo con las instrucciones del fabricante

8. No lo instale cerca de fuentes de calor como radiadores, estufas u otros aparatos que produzcan calor, incluidos amplificadores.

9. No elimine el propósito de seguridad del cable de corriente polarizado o con conexión de tierra. Un cable polarizado tiene dos bornes, uno más ancho que el otro. Un enchufe con conexión a tierra, tiene dos bornes y un tercer borne conectado a tierra. Este tercer borne está previsto para su seguridad. Si el cable proporcionado no entra en su enchufe, consulte con un técnico electricista para reemplazar ese enchufe obsoleto.

10. Proteja el cable eléctrico de ser aplastado, en especial en la zona de los conectores, los receptáculos de los mismos y en el punto en el que el cable sale del aparato.

11. Utilice solamente los accesorios especificados por el fabricante.

12. Desconecte el aparato durante las tormentas eléctricas o cuando no lo vaya a usar durante periodos largos de tiempo.

13. Para cualquier reparación, póngase en contacto con un servicio técnico cualificado. La reparación es necesaria cuando el aparato no funciona con normalidad o ha sido dañado por cualquier motivo, ya sea porque el cable o el enchufe estén dañados, porque se hayan derramado líquidos o hayan caído objetos dentro del aparato, o porque el aparato haya sido expuesto a la lluvia o se haya caído.

14. Desconexión de la red: apagando el interruptor de POWER todas las funciones e indicadores del aparato se pararán, pero la completa desconexión del aparato se consigue desconectando el cable de red de su conector. Por esta razón, éste siempre debe tener fácil acceso.

MANUAL DE INSTRUCCIONES

1. NOTA IMPORTANTE 10 1.1. Precauciones 10

2. INTRODUCCIÓN 10

3. INSTALACIÓN 1 1

4. ENTRADAS 1 1

5. SALIDAS 1 2

6. CONSIDERACIONES 1 3

6.1. Puesta en funcionamiento 13 6.2. Ecualización 6 . 3 . V u - m e t r o 6.4. Bucles de masa, ruido de fondo 6 . 5 . L i m p i e z a

1. CARACTERÍSTICAS TÉCNICAS 2 6

2. DIAGRAMAS 2 7

8.1. Lista de funciones 8.2. Diagrama de funciones 8.3. Diagrama de configuración 8.4. Diagrama de bloques

1. NOTA IMPORTANTE

ES

Agradecemos su confianza por haber elegido nuestro mezclador eSAM402. Para conseguir la máxima operatividad y rendimiento del mezclador es MUY IMPORTANTE antes de su conexión leer detenidamente y tener muy presentes las consideraciones que en este manual se especifican.

Para garantizar el óptimo funcionamiento de este aparato recomendamos que su mantenimiento sea llevado a cabo por nuestros Servicios Técnicos autorizados.

1.1. Precauciones

Este aparato debe ser conectado a tierra mediante su cable de alimentación.

No exponga el aparato a la caída de agua o salpicaduras, no ponga encima objetos con líquido ni fuentes de llama desnuda, como velas.

Cualquier cambio en la configuración debe ser realizada por personal técnico cualificado.

En caso de requerir alguna intervención y / o conexión desconexión del aparato debe desconectarse previamente de la alimentación.

En el interior del aparato no existen elementos manipulables por el usuario.

[Non-Text]

ATENCIÓN: PELIGRO DE DESCARGA ELÉCTRICA. NO ABRIR.

2. INTRODUCCIÓN

El eSAM402 es un mezclador profesional de sencilla manipulación diseñado para aplicaciones de sonorización. Estas son sus características principales:

• 3 canales de entrada MICRO / LÍNEA ESTÉREO.
• 1 cuarto canal de entrada LÍNEA ESTÉREO
• Salida estéreo principal balanceada
• Nivel de sensibilidad de micrófono ajustable en el panel posterior.
• +18 V DC de alimentación Phantom disponible en todas las entradas "MIC".
• Incluye Talkover asignable a las entradas 1, 2 y 3 (una dos o todas las entradas pueden tener la función Talkover de forma simultánea.
• Control de tonos de tres bandas general, accesibles mediante destornillador.
• 3 indicadores LED de nivel, por canal, para la señal de mezcla estéreo.
• Control de nivel de salida principal.
• Salida de grabación / auxiliar.
• Entrada de control remoto "MUTE": permite la conexión de cierres de contacto externos libres de potencial (sistemas de detección de fuego u otros dispositivos de seguridad que deban enmudecer el mezclador al activarse dicha señal de control "NO" normalmente abierto.
• Selector mono / estéreo de la salida de mezcla principal.

3. INSTALACIÓN

El eSAM402 es un mezclador especialmente diseñado para su instalación en armarios rack estándar de 19" de anchura, ocupando una unidad de altura. Ha sido concebido para poder ser manipulado por personas con pocos conocimientos técnicos, por lo cual sus controles de tonos son accesibles sólo mediante destornillador de ajuste, mientras que los ajustes de nivel de entradas y salidas disponen de controles giratorios clásicos, fácilmente accesibles.

El eSAM402 no precisa ventilación gracias a su bajo consumo y disipación térmica. Sin embargo debe evitarse su instalación en ambientes polvorientos y/o con temperatura y humedad extremas.

Debe procurarse situar el mezclador alejado de fuentes de ruido e interferencias (variadores de tensión, motores, etc...) así como de cables de red eléctrica.

El eSAM402 funciona con tensión alterna de 90 a 264 V AC y de 47 a 63 Hz. Su fuente de alimentación sobredimensionada es capaz de adaptarse sin ningún tipo de ajuste a la tensión de red eléctrica de cualquier país del mundo.

Para proteger al mezclador de eventuales sobrecargas, el eSAM402 está protegido con un fusible de red temporizado de 0,5 A. En el caso de que éste se fundiera se sustituiría por otro de idénticas características. EN NINGÚN CASO DEBE PONERSE UN FUSIBLE DE VALOR MÁS ELEVADO.

PRECAUCIÓN: El cambio de fusibles debe ser realizado por personal técnico cualificado.

4. ENTRADAS

El eSAM402 admite dos tipos de señales de audio en cada una de sus 3 primeras entradas (MICROFONO mono o LÍNEA estéreo), seleccionables mediante un conmutador MIC/LINE situado en el panel posterior:

- Señal de Micrófono: las 3 vías mezclables disponen de conexión tipo Euroblock y están preparadas para un nivel nominal de entrada de -50dBV (3,16mV) a -20dBV (0,1mV), con ganancia ajustable en el panel posterior mediante el control GAIN.

El connexionado para micrófonos se indica en el siguiente diagrama:

③ ② 1 ⊥ - +

③ ① ⊥ - +

Los micrófonos deben ser de baja impedancia (de 200 a 600Ω) y monofónicos.

El eSAM402 dispone de alimentación Phantom para micrófonos de condensador, activable mediante puente interno (ver diagrama). La alimentación Phantom se encuentra desactivada por defecto (ajuste de fábrica).

La función Talkover (prioridad) actúa cuando se detecta presencia de señal en las entradas 1 a 3 que tengan la función asignada, atenuando entonces el resto de entradas de la unidad que no tengan dicha función asignada. Se activa / desactiva para cada canal de entrada, mediante su conmutador "TK" situado en el panel frontal.

- Dadas las importantes diferencias de nivel existentes entre las fuentes del tipo CD y de LÍNEA convencional, así como de otros dispositivos capaces de entregar señales de audio, el eSAM402 dispone de sensibilidad de línea estándar (0dBV) para las entradas de LÍNEA 1 a 3 y un selector de sensibilidad 0 / -6dBV para la entrada de LÍNEA número 4, ajustable mediante puente interno y en posición 0dBV por defecto. La sensibilidad de -6dBV es ideal para fuentes sonoras de bajo nivel, como reproductores multimedia, mp3 portátiles, tablets, ordenadores, teléfonos móviles, etc.

NO PUEDEN CONECTARSE directamente a este equipo platos giradiscos, ya que ninguna de las entradas del eSAM402 dispone de previo RIAA.

5. SALIDAS

El eSAM402 dispone de una salida estéreo principal (OUT L / OUT R), con conectores Euroblock y balanceada electrónicamente.

Su conexionado se realiza según el siguiente diagrama:

Balanceado

1. Vivo
2. Frio
3. Masa

③ ② ① ⊥ - +

No balanceado

1. Vivo
2. Masa

③ ① ⊥ - +

El nivel general de salida del mezclador (OUTPUT VOL) debe ajustarse de manera que los indicadores de saturación (CLIP) de los amplificadores del sistema no se iluminen de manera permanente, sino que lo hagan al ritmo de las frecuencias más graves como máximo.

Otras conexiones en el panel posterior:

• Salida auxiliar o de grabación AUX/REC, de 0dBV nominales sobre 10kΩ de carga. Dispone de ajuste de ganancia extra de +6dB, activable mediante puente interno (por defecto en posición 0dBV).
• Conmutador L+R: convierte en monofónica la señal presente en las salidas.

Entrada de control remoto de MUTE: entrada habilitada para cierre de contacto externo libre de potencial. Permite la conexión de sistemas de detección de fuego u otros dispositivos de seguridad que deban enmudecer el mezclador al activarse dicha señal de control. El modo de trabajo es "NO" (normalmente abierto).

6. CONSIDERACIONES

6.1. Puesta en funcionamiento

ES

Esta se realizará directamente mediante el interruptor de red POWER. Aunque el ruido producido por la puesta en marcha del eSAM402 es mínimo, es muy recomendable poner en marcha todos los aparatos de acuerdo con la siguiente secuencia: fuentes de sonido, unidad de mezclas, ecualizador, procesadores y finalmente amplificadores de potencia. El paro de los aparatos debe realizarse en la secuencia inversa.

6.2. Ecualización

Los controles de tono de la salida principal proporcionan una ganancia / atenuación de ±15 dB para cada una de las bandas, siendo sus frecuencias centrales de actuación 100Hz, 2kHz y 10kHz. Dada la filosofía de utilización del aparato el control de tonos se ha diseñado para su ajuste mediante destornillador, impidiendo así su manipulación accidental durante el uso habitual.

6.3. Vu-metro

El eSAM402 incorpora un Vu-metro de 3 indicadores LED que visualiza el nivel de señal existente en la mezcla principal.

6.4. Bucles de masa, ruido de fondo

Debe procurarse en todo momento que las fuentes de señal que lleguen a la mesa de mezclas, así como todos los aparatos que estén conectados a su salida, no tengan las masas interconectadas, es decir que nunca les lleguen las masas por dos o más caminos distintos, ya que de esta manera se podrían producir zumbidos que llegarían incluso a interferir la calidad de la reproducción sonora.

Los blindajes de los cables, de estar conectados a chasis, en ningún momento deben estar unidos entre sí. De esta forma evitaremos la formación de bucles de masa.

El mezclador eSAM402 ha sido concebido para obtener el menor ruido de fondo posible. Independientemente de su concepción electrónica, el ruido de fondo resultante dependerá directamente de la correcta utilización e instalación de la unidad de mezcla.

Ajuste, cuando proceda, la ganancia de cada una de las entradas para obtener un nivel de trabajo adecuado y, a continuación, ajuste los controles VOL del panel frontal para obtener la mezcla de entradas en la proporción deseada. Finalmente, ajuste el control VOL de la salida principal de mezcla para obtener el volumen de salida adecuado a la instalación, activando también los controles TK de aquellas entradas que deban actuar con prioridad sobre el resto (atenuando al resto cuando se detecta su presencia).

Sobre el ajuste de los niveles de mezcla, importante : No es lo mismo, por ejemplo, tener el control VOL de una vía a "2" y el control VOL de la salida OUT a "10" que a la inversa. En el primer caso la señal que llega al amplificador de mezcla, que intrínsecamente tiene un nivel de ruido de fondo propio, es débil, por lo que la relación señal / ruido es baja (poca señal). Cuando el amplificador de salida amplifique indistintamente todo el conjunto tendremos a la salida un nivel de ruido de fondo muy elevado. En el segundo caso, al estar el VOL de la vía al máximo, la señal que recibe el amplificador de mezcla es grande y por tanto con una relación señal / ruido grande (favorable) también, así cuando esta señal llegue al control VOL de salida y sea amplificada, guardará mejor relación señal / ruido que en el caso anterior.

6.5. Limpieza

La carátula no deberá limpiarse con sustancias disolventes o abrasivas puesto que se corre el riesgo de deteriorar la serigrafía. Para su limpieza se utilizará un trapo humedecido con agua y un detergente líquido neutro, secándola a continuación con un paño limpio. En ningún caso se debe permitir la entrada de agua por cualquiera de los orificios del aparato.

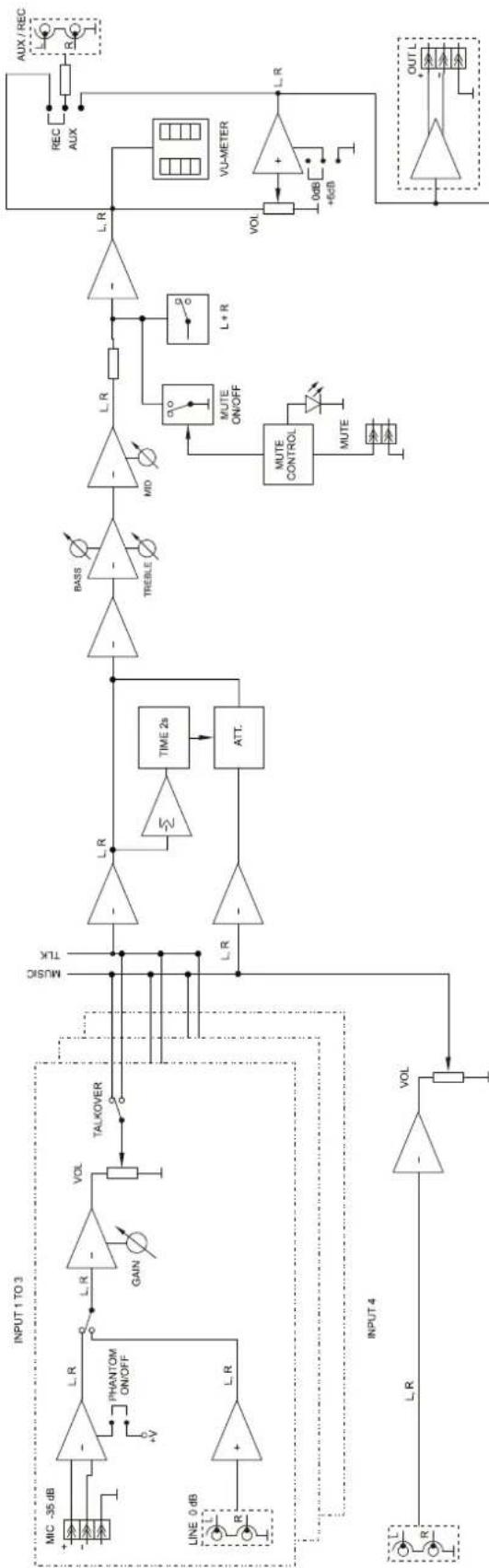

8.2. Function diagram 8.2. Diagrama de funciones

8.3. Diagrama de configuración

8.4. Diagrama de bloques

de blocs

8.4.

Blockschaltbild

