Type de produit	Table de mixage professionnelle
Marque	Ecler
Modèle	eSAM402
Nombre de canaux d'entrée	4 (3 canaux MIC/LIGNE + 1 canal LIGNE)
Connectique d'entrée	Euroblock symétrique pour micro et ligne
Alimentation fantôme	+18 V activable par cavalier interne (désactivée par défaut)
Fonction Talkover	Oui, assignable aux entrées 1, 2 et 3
Égalisation	3 bandes : graves (100 Hz), médiums (2 kHz), aigus (10 kHz), ±15 dB, réglage par tournevis
VU-mètre	LED à 3 niveaux par canal
Sorties principales	Stéréo symétrique sur Euroblock (OUT L/OUT R)
Sortie auxiliaire/enregistrement	AUX/REC, niveau nominal 0 dBV, gain +6 dB activable
Entrée de commande à distance	MUTE, contact sec NO (normalement ouvert)
Alimentation électrique	90-264 V CA, 47-63 Hz
Protection	Fusible temporisé 0,5 A
Mise en rack	19 pouces, 1U
Entretien	Nettoyage avec un chiffon humide (pas de solvants)
Sécurité	Mise à la terre obligatoire ; ne pas exposer à l'eau ; ne pas ouvrir
Réparabilité	Fusible remplaçable par un technicien qualifié

FOIRE AUX QUESTIONS - eSAM402 Ecler

Comment activer l’alimentation fantôme sur le eSAM402 ?

L’alimentation fantôme +18 V s’active via un cavalier interne. Par défaut, elle est désactivée en usine. Seul un technicien qualifié doit effectuer cette modification.

Puis-je brancher une platine vinyle directement sur le eSAM402 ?

Non, car aucune entrée ne dispose d’un préamplificateur RIAA. Branchez d’abord la platine sur un préampli adapté.

Comment optimiser le rapport signal/bruit avec le eSAM402 ?

Réglez le volume de chaque canal au maximum (ou niveau élevé) sans écrêtage, puis ajustez le niveau de sortie principale (OUTPUT VOL) pour obtenir le volume souhaité. Cela garantit un bon rapport signal/bruit.

Que faire si le fusible du eSAM402 saute ?

Débranchez l’appareil et remplacez le fusible par un modèle temporisé de même valeur (0,5 A). Si le problème persiste, contactez le service technique Ecler.

Comment utiliser la fonction Talkover ?

Activez le commutateur TK (sur la face avant) pour les entrées 1 à 3 souhaitées. Lorsqu’un signal est détecté sur ces entrées, le volume des autres entrées est automatiquement atténué.

Comment nettoyer le eSAM402 ?

Utilisez un chiffon doux légèrement humide. N’utilisez jamais de solvants, d’alcool ou de produits abrasifs qui endommageraient la sérigraphie.

Quelles sont les précautions de sécurité essentielles ?

L’appareil doit être relié à la terre via son câble d’alimentation. Ne l’exposez ni à la pluie ni à l’humidité. N’ouvrez jamais le boîtier (risque de choc électrique).

Comment connecter un microphone au eSAM402 ?

Utilisez les connecteurs Euroblock en respectant la polarité : pour un branchement symétrique, broche 1 (chaud), broche 2 (froid), broche 3 (masse). Pour un branchement asymétrique, reliez les broches 2 et 3 à la masse.

Quelle tension d’alimentation supporte le eSAM402 ?

Il fonctionne sur une plage de 90 à 264 V CA, avec une fréquence de 47 à 63 Hz. Il s’adapte automatiquement sans réglage manuel.

Le eSAM402 est-il conçu pour une installation en rack ?

Oui, il est au format rack 19 pouces et occupe une unité de hauteur (1U). Veillez à une bonne ventilation et évitez les atmosphères poussiéreuses.

MODE D'EMPLOI eSAM402 Ecler

Explication des symboles graphiques

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence de « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

Les éclairs imprimés près des bornes de SORTIE de l'amplificateur avertissent l'utilisateur du risque d'énergie dangereuse. Les connecteurs de sortie qui pourraient constituer un risque sont marqués d'un éclair. Ne touchez pas les bornes de sortie lorsque l'amplificateur est en marche. Réalisez toutes les connexions lorsque l'amplificateur est éteint.

AVERTISSEMENT : Afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez en respectant les instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. N'entravez pas la sécurité de la fiche polarisée ou de la prise de mise à la terre. Une fiche polarisée possède deux lames, dont une est plus large que l'autre. Une prise de mise à la terre possède deux lames, ainsi qu'une broche de masse. La lame large ou la troisième broche sont fournies pour votre sécurité. Si la fiche fournie ne correspond pas à votre prise de courant, consultez un électricien pour le remplacement de l'ancienne prise.

10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.

13. L'entretien courant doit être réalisé par du personnel qualifié. L'entretien courant doit être réalisé lorsque l'appareil a été endommagé, par exemple lorsque le cordon d'alimentation ou la fiche sont endommagés, si du liquide a été renversé ou si des objets sont tombés sur l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.

14. Déconnexion du secteur: En appuyant sur l'interrupteur POWER, toutes les fonctions et les voyants de l'amplificateur seront mis à l'arrêt, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle il doit toujours rester opérationnel.

NOTICE D'UTILISATION

1. NOTE IMPORTANTE 16 1.1. Précautions 16
2. INTRODUCTION 1 6
3. INSTALLATION 17
4. ENTRÉES 1 7
5. SORTIES 18
6. REMARQUES 1 9

6.1. Mise en marche 6.2. Égalisation 6 . 3 . V U - m è t r e 6.4. Boucles de masse, bruit de fond 6.5. Entretien

1. CARACTÉRISTIQUES TECHNIQUES 2 6
2. SCHÉMAS 2 7

8.1. Liste de fonctions 8.2. Schéma de fonctions 8.3. Schéma de configuration 8.4. Diagramme de blocs 29

1. NOTE IMPORTANTE

Nous vous remercions de la confiance que vous nous portez en choisissant notre mélangeur eSAM402. Pour obtenir le meilleur résultat de cet appareil, il est très important de lire attentivement les instructions ci-dessous avant de le brancher.

Pour obtenir le meilleur rendement de cet appareil, il est important que le entretien se réalisé par notre Service Technique Ecler.

1.1. Précautions

Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.

Eviter tout contact avec l'eau. L'appareil doit être installé à l'écart de tout objet contenant un liquide ou de toute flamme nue, comme une bougie par exemple.

Seul un personnel technique qualifié est habilité à effectuer un changement de configuration.

Avant toute intervention et/ou de connexion/déconnexion, le cordon d'alimentation de l'appareil doit être préalablement débranché.

Il n'existe aucun élément destiné à l'utilisateur à l'intérieur de l'appareil.

ATTENTION: RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR.

2. INTRODUCTION

Le eSAM402 est un mélangeur professionnel simple d'emploi pour les applications de sonorisation. Voici ses caractéristiques principales :

• 3 voies d'entrée MICRO/LIGNE STEREO.
• 1 quatrième canal d'entrée LIGNE STÉRÉO
- Sortie stéréo principale symétrique
- Niveau de sensibilité de microphone réglable en face arrière.
- Alimentation fantôme CC de +18 V disponible sur toutes les entrées "MIC".
- Inclut un Talkover assignable aux entrées 1, 2 et 3 (toutes les entrées ou seulement certaines d'entre elles peuvent avoir simultanément la fonction Talkover).
- Commandes générales de tonalité à trois bandes, réglables avec un tournevis.
- 3 LED de niveau par canal pour le signal de mixage stéréo.
- Commande de niveau de sortie principale.
- Sortie pour l'enregistrement.
- Entrée "MUTE" de commande à distance : permet la connexion de contacts secs externes de fermeture (systèmes de détection d'incendie ou autres dispositifs de sécurité devant couper le son du mélangeur par déclenchement de ce signal de commande « NO » (normalement ouvert)).
- Sélecteur mono/stéréo pour la sortie du mixage principal.

3. INSTALLATION

Le eSAM402 est un mélangeur spécialement conçu pour être installé en rack standard de 19", occupant une unité de hauteur. Il a été conçu pour pouvoir être utilisé par des personnes ayant des connaissances techniques limitées, c'est pourquoi les réglages de tonalité ne sont accessibles qu'au moyen d'un tournevis, tandis que les réglages de niveau des entrées et des sorties disposent de commandes rotatives classiques, facilement accessibles.

La basse consommation et la dissipation thermique du eSAM402 lui évitent d'avoir recours à une ventilation. Toutefois, évitez de l'installer dans des atmosphères poussiéreuses et/ou règnent une température et une humidité extrêmes.

Le mélangeur doit être tenu à distance des sources de bruits et d'interférences (variateurs de tension, moteurs, etc....) ainsi que des câbles du réseau électrique.

Le eSAM402 fonctionne sur une tension alternative (CA) de 90 à 264 V et de 47 à 63 Hz. Sa source d'alimentation surdimensionnée peut, sans aucun réglage, s'adapter à la tension du réseau électrique dans tous les pays du monde.

Pour se protéger d'éventuelles surtensions, le SAM412T est équipé d'un fusible d'alimentation temporisé de 0,5 A. Si celui-ci venait à fondre, il faudrait déconnecter l'appareil et le substituer par un autre de même caractéristiques En cas de fontes successives de fusible, veuillez prendre contact avec notre service technique. NE JAMAIS LE REMPLACER PAR UN FUSIBLE DE VALEUR SUPÉRIEURE.

PRÉCAUTION : Le changement de fusibles doit être effectué par des techniciens qualifiés.

4. ENTRÉES

L'eSAM402 admet deux types de signaux audio sur chacune de ses 3 premières entrées (MICROPHONE mono ou LIGNE stéréo), sélectionnables au moyen d'un commutateur MIC/LINE situé en face arrière :

- Signal de microphone : les 3 voies de mixage disposent d'une connexion de type Euroblock et sont prévues pour un niveau nominal d'entrée de -50 dBV (3,16 mV) à -20 dBV (0,1 mV), avec un gain réglable au moyen de la commande GAIN de la face arrière.

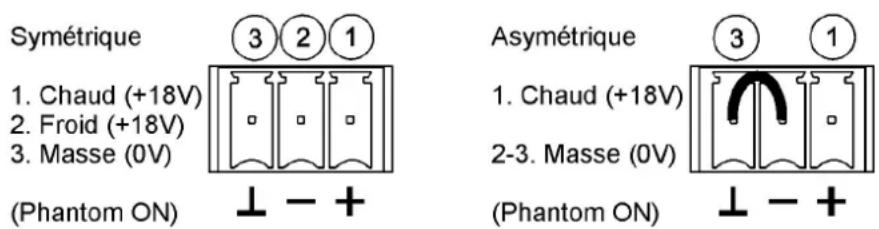

La connexion des microphones est indiquée dans le schéma suivant :

Symétrique 1. Chaud (+18V) 2. Froid (+18V) 3. Masse (0V) (Phantom ON) ③ ② ① ↓ - + Asymétrique 1. Chaud (+18V) 2-3. Masse (0V) (Phantom ON) ③ ① ↓ - +

Les micros devront être de basse impédance (de 200 à 600Ω) et mono.

L'eSAM402 dispose d'une alimentation fantôme pour microphones électrostatiques (à condensateur), activable par cavalier interne (voir schéma). L'alimentation fantôme est par défaut désactivée (réglage d'usine).

La fonction Talkover (priorité) agit lorsqu'elle détecte la présence d'un signal aux entrées 1 à 3 auxquelles la fonction est assignée, atténuant alors les autres entrées non prioritaires de l'unité. Elle s'active/se désactive par canal d'entrée, au moyen de son commutateur "TK" en face avant.

- Compte tenu des importantes différences de niveau existant entre les sources conventionnelles de type CD ou ligne et d'autres appareils pouvant fournir des signaux audio, l'eSAM402 dispose d'une sensibilité ligne standard (0 dBV) pour les entrées LIGNE 1 à 3 et d'un sélecteur de sensibilité 0/-6 dBV pour l'entrée LIGNE numéro 4, réglable par cavalier interne et par défaut en position 0 dBV. La sensibilité de -6 dBV est idéale pour les sources sonores de bas niveau, comme les lecteurs multimédias, lecteurs mp3 portables, tablettes, ordinateurs, téléphones mobiles, etc.

Vous ne pouvez PAS BRANCHER directement des platines tourne-disques à cet appareil, puisqu'aucune entrée du eSAM402 ne dispose de préampli RIAA.

5. SORTIES

L'eSAM402 dispose d'une sortie stéréo principale (OUT L/OUT R), avec connecteurs Euroblock et symétrisation électronique.

Sa connexion se fait selon le schéma suivant :

Symétrique

1. Chaud
2. Froid
3. Masse

3 2 1 ⊥ - +

Asymétrique

1. Chaud
2. Masse

③ ① ⊥ - +

Le niveau général de sortie du mélangeur (OUTPUT VOL) doit être réglé de façon à ce que les indicateurs de saturation (CLIP) des amplificateurs du système ne s'allument pas de manière permanente, mais seulement au rythme des fréquences les plus graves au maximum.

Autres connexions en face arrière :

• Sortie auxiliaire ou d'enregistrement AUX/REC à niveau nominal de 0 dBV sous charge de 10 kΩ. Elle dispose d'un réglage de gain supplémentaire de +6 dB, activable par cavalier interne (par défaut en position 0 dBV).
• Commutateur L+R : réduit le signal des sorties en signal monophonique.
• Entrée de commande MUTE à distance : entrée activée par contact sec externe de fermeture. Permet la connexion de systèmes de détection d'incendie ou d'autres dispositifs de sécurité devant couper le son du mélangeur par déclenchement de ce signal de commande. Le mode d'action est « NO » (normalement ouvert).

6. REMARQUES

6.1. Mise en marche

Cela se fait directement au moyen de l'interrupteur d'alimentation POWER. Bien que le bruit de mise sous tension du eSAM402 soit minimal, il est fortement conseillé d'allumer tous les appareils raccordés dans l'ordre suivant : les sources sonores, les tables de mixage, l'égaliseur, les processeurs et enfin les amplificateurs de puissance. L'extinction des appareils doit se faire en ordre inverse.

6.2. Égalisation

Les commandes de tonalité de la sortie principale fournissent un gain/atténuation de ±15 dB sur chacune des bandes, dont les fréquences centrales d'action sont 100 Hz, 2 kHz et 10 kHz. Compte tenu de la philosophie d'utilisation de l'appareil, les commandes de tonalité ont été conçues pour un réglage par tournevis, empêchant ainsi leur manipulation accidentelle en cours d'utilisation.

6.3. VU-mètre

Le eSAM402 possède un VU-mètre qui affiche le niveau du signal présent dans le mixage principal.

6.4. Boucles de masse, bruit de fond

S'assurer que toutes les sources de signal qui arrivent à la table de mixage ainsi que tous les appareils qui sont raccordés à sa sortie, n'ont pas les masses interconnectées, c'est à dire que la masse n'arrive pas par deux ou trois voies différentes; en effet, ceci peut provoquer des bruits qui altèrent le signal sonore.

À aucun moment les blindages des câbles qui doivent être connectés au châssis ne doivent être reliés entre eux. Vous éviterez ainsi la formation de boucles de masse.

Le mélangeur eSAM402 a été conçu pour produire le plus faible bruit de fond possible. Indépendamment de sa conception électronique, le bruit de fond résultant dépendra directement de l'installation et de l'utilisation correctes de l'unité de mixage.

Réglez, le cas échéant, le gain de chacune des entrées pour obtenir un niveau de fonctionnement approprié, et réglez ensuite les commandes VOL de la face avant pour obtenir le mixage désiré des entrées. Enfin, réglez la commande VOL de la sortie principale de mixage pour un volume de sortie adapté à l'installation, en activant aussi les commandes TK des entrées qui doivent avoir priorité sur les autres (la détection d'un signal sur ces entrées prioritaires atténuant les autres entrées).

Important ____ pour le réglage des niveaux de mixage : régler par exemple la commande VOL d'une voie sur « 2 » et la commande VOL de la sortie OUT sur « 10 » n'est pas la même chose que de faire l'inverse. Dans le premier cas, le signal et son bruit de fond arrivent à l'amplificateur avec un niveau faible, d'où un mauvais rapport signal/bruit (peu de signal). Lorsque l'amplificateur de sortie rehausse sans distinction le niveau de l'ensemble, le niveau de bruit de fond devient très élevé en sortie. Dans le deuxième cas, en réglant VOL au maximum sur la voie, le signal que reçoit l'amplificateur de mixage est de niveau élevé, tout comme son rapport signal/bruit (qui est donc bon). Ainsi lorsque ce signal arrive à la commande VOL de sortie et est amplifié, il conserve un meilleur rapport signal/bruit que dans le cas précédent.

6.5. Entretien

Il est interdit d'utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant, celles-ci détériorant la sérigraphie. Nettoyer uniquement avec un chiffon humide. Attention! Jamais de l'eau ou tout autre liquide ne doit pénétrer par les orifices du panneau de commande.

1. Contrôle de volume, VOL
2. Mise en marche du talkover, TK
3. Contrôle des graves, BASS 3. Tiefenregler, BASS
4. Contrôle des médiums, MID
5. Contrôle des aigus, TREBLE
6. Réglage de sortie, OUTPUT VOL
7. Indicateur lumineux, MUTE
8. Indicateur lumineux, POWER ON
9. Vu-mètre à leds, LEVEL
10. Entrée micro, MIC 10. Micro Eingang, MIC
11. Selecteur micro ligne
12. Entrée ligne, LINE
13. Réglage de la sensibilité de l'entrée, ADJ
14. Sortie d'enregistrement, AUX/REC
15. Commutateur mono-stéréo, L+R
16. Sortie programme principal, gauche, OUTPUT L
17. Sortie programme principal, droit, OUTPUT R
18. Borniers vissables de télécommande, MUTE
19. Embase secteur 19. Netzanschlußbuchse
20. Porte fusible
21. Commutateur principal mise en marche, POWER
22. Kanalpegel, VOL
23. Übersprechfunktion, TK
24. Mittenregler, MID
25. Höhenregler, TREBLE
26. Ausgangspegel, OUTPUT VOL
27. LED Anzeige, MUTE
28. LED Anzeige, POWER ON
29. LED VU-Meter, LEVEL
30. Eingangswahlschalter
31. Line Eingang, LINE
32. Empfindlichkeitsregler, ADJ
33. Aufnahme Ausgang, AUX/REC
34. Mono Schalter, L+R
35. Programm Ausgang, linker Kanal, OUTPUT L
36. Programm Ausgang, rechter Kanal, OUTPUT R
37. Verschraubbare Anschlüsse für Fernsteuerung, MUTE
38. Sicherungshalter
39. Netzschalter, POWER
