1. NOTE IMPORTANTE
Félicitations ! Vous venez d'acquérir un authentique équipement professionnel ECLER. Le HAK380 "Performance Mixing Instrument" est le fruit d'une recherche menée en collaboration avec de prestigieux DJs. Soumis à des contrôles très stricts lors de sa fabrication, le HAK380 intègre des composants de haute qualité.
La HAK380 est une console de mixage spécifique pour HipHop, ses caractéristiques étant spécialement adaptées au "scratch", au "beat jugling" et autres techniques de "turntablist". Cependant, la HAK380 peut également être utilisée pour d'autres styles musicaux, comme par exemple House, Trance, Drum'n'Bass ou Techno.
Pour bénéficier de toutes les fonctionnalités de l'appareil et en tirer un rendement maximal, il est très important, avant sa connexion, de lire attentivement et d'avoir à l'esprit les considérations spécifiées dans ce manuel. Pour garantir le fonctionnement optimal de l'unité, nous vous conseillons de faire effectuer sa maintenance et les réparations éventuelles par nos services techniques agréés.
Cette console doit être raccordée à la terre via son câble secteur.
Ne pas exposer l'équipement à la pluie ou à des éclaboussures. Ne poser sur ce dernier aucun récipient contenant du liquide, ni aucun objet incandescent tel qu'une bougie. Enfin, veiller à ne pas obstruer les grilles de ventilation de ce dernier.
Toute modification de la configuration de l'unité doit être exécutée par un technicien qualifié. Avant toute connexion ou déconnexion de la console, s'assurer que celle-ci n'est plus raccordée à la tension secteur.
ATTENTION: RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR.
2. INTRODUCTION
La HAK380 est une console de mixage à quatre voies, deux avec faders (LINE ou PHONO), une voie complète pour microphone et la fonction Session-Mix. L'unité dispose de sorties symétriques avec des prises XLR3 et Jack. Elle comprend une alimentation à découpage ECLER surdimensionnée qui améliore la dynamique et offre une grande polyvalence de branchement au secteur. Cette alimentation peut fonctionner avec des tensions comprises entre 90 et 264 V de 47 à 63 Hz sans besoin d'aucun réglage interne (elle s'adapte à toute tension de tout pays dans le monde).
La HAK380 possède le crossfader inductif ETERNAL, un concept de crossfader sans contact, développé exclusivement par ECLER (brevet en cours). Ce système ETERNAL de champ magnétique combiné à un efficace mécanisme de glissement de rails donne au crossfader ETERNAL un mouvement incroyablement régulier, un "cut in time" instantané et évidemment une durée de vie quasiment illimitée. Le système ETERNAL permet d'incorporer, outre la fonction REVERSE et le réglage de forme de courbe de transition, un système électronique de réglage de CUT IN TIME, et la révolutionnaire fonction SCRATCH CUE.
Les nouveaux faders de voie ECLER combinés avec un système VCA de haute qualité offrent, par rapport aux faders conventionnels, une plus grande longévité et la possibilité d'inverser la courbe d'atténuation (réglage pour "Mix" ou pour "Scratch"). La durée de vie utile de ces potentiomètres a dépassé les 4.000.000 de mouvements lors des essais d'ECLER.
Le HAK380 dispose de 2+2 voies mixables (canal 1 et canal 2, Session, Micro) avec 5+1 entrées stéréophoniques et une entrée microphone (2 Phonos, 2 Lignes, 1 Session, 1 Microphone). Les deux canaux principaux disposent d'un égaliseur trois bandes avec fonction "OFF", d'un réglage de gain, d'un curseur de balance et de la fonction PFL pour contrôler le signal branché visuellement sur le Vu-mètre et acoustiquement au casque.
3. INSTALLATION
3.1. Emplacement et montage
Le principal critère dont il faut tenir compte au moment de choisir l'emplacement de la nouvelle console HAK doit être le confort optimal de travail de l'opérateur, ainsi que la facilité de réalisation des connexions sur la console. Le HAK380 est conçu comme une console prévue pour être installée entre deux lecteurs CD ou platines vinyls. Le kit de profilés latéraux métalliques (disponible en option) (Fig. 1) permet de fixer solidement l'appareil, que ce soit directement sur la surface sur laquelle il est en appui ou bien sur les profilés latéraux en question. Ces derniers permettent également d'incliner la console.
En raison du gain élevé des entrées PHONO et MICRO, le HAK380 doit être installé le plus loin possible des sources de bruit (variateurs de tension, moteurs, etc.) et de tout câble secteur. Pour cette raison et en aucune circonstance, le capot métallique de l'appareil ne doit être retiré.
La consommation du HAK380 étant très faible, aucune ventilation n'est nécessaire. Il faut cependant éviter de l'exposer à des températures extrêmes et veiller à ce que l'atmosphère du local où il est installé soit la plus sèche et la plus exempte de poussière possible.
Le HAK380 fonctionne à l'aide d'une alimentation à découpage de type universel. L'utilisateur peut ainsi travailler sans avoir à réaliser le moindre réglage préalable à partir d'une tension susceptible de varier entre 90 et 264 V (47-63 Hz). Afin de limiter le risque de ronflements, veiller à ce que le câble secteur soit éloigné des câbles véhiculant les différents signaux.
En vue de protéger la console d'éventuelles surcharges secteur, cette dernière est équipée d'un fusible 500 mA. En cas de fonte de celui-ci, déconnecter la console et remplacer le fusible par un autre de caractéristiques identiques. Si celui-ci devait également fondre, consulter notre service technique.
ATTENTION: NE JAMAIS COURT-CIRCUITER LE DISPOSITF DE PROTECTION OU INSTALLER UN FUSIBLE DE VALEUR PLUS ELEVEE.
REMARQUE: Le changement des fusibles doit être effectué par un personnel technique qualifié.
3.2. Sources de signal
3.2.1. Platine
Celle-ci doit être équipée d'une cellule magnétique et d'une pointe en parfait état. Une cellule et une pointe spéciales doivent être prévues si l'on souhaite recourir au "scratching". La pointe doit être remplacée environ toutes les 500 heures. La cellule doit être capable de délivrer un niveau de sortie nominal compris entre 5,6 et 140 mV. Étant donné que les entrées PHONO (12) de la console HAK380 ont une capacité de surcharge importante, des cellules ayant un niveau de sortie supérieur peuvent être admises. Si l'on souhaite utiliser des cellules à bobine mobile, celles-ci doivent jouir d'un niveau de sortie élevé. Dans le cas contraire, il est nécessaire de prévoir un transformateur extérieur à la console et situé le plus près possible de la platine.
Veiller à la bonne assignation des voies aux entrées RCA. S'assurer que la prise de terre de la platine est bien raccordée à la prise GND (4) du HAK380.
3.2.2. Microphones
Le connecteur de microphone est du type mixte ou "COMBO" (9). Il combine en un seul connecteur une prise de type XLR-3 et une prise de type jack 6,35 mm. Ces entrées acceptent les branchements symétriques. Pour cela, la connexion doit être effectuée comme indiqué :
XLR 3 Jack 6,35 mm
| Point chaud ou signal direct | Borne 2 | Pointe |
| Point froid ou signal inversé | Borne 3 | Bague centrale |
| Masse | Borne 1 | Base |
Les microphones doivent être de basse impédance (200 à 600Ω) et mono. Pour les connexions NON symétriques, strapper les bornes 1 et 3 du connecteur XLR ou utiliser un jack mono. On peut également effectuer une connexion asymétrique à l'aide d'un connecteur jack stéréo, en réalisant un strap entre le point froid et la masse.
La voie assignée au microphone dispose d'une connexion INSERT (11) permettant l'insertion d'effets, uniquement sur cette voie. Cette opération se fait via le jack 6,35 mm (le départ correspondant à la pointe et le retour à la bague centrale).
La HAK380 dispose d'une alimentation fantôme pour microphone à condensateur. Un cavalier interne permet de couper l'alimentation fantôme. L'entrée MIC de la HAK380 est réglée en usine avec l'alimentation fantôme activée. Voir Fig.2.
3.2.3. Lecteur CD, Minidisc, magnétophone...
Les dispositifs à sortie "Ligne" comme les lecteurs de CD et magnétophones, les MiniDisc ou les équipements vidéo doivent être raccordés aux entrées LINE (13) qui acceptent toutes des signaux de ce type. La sensibilité de ces entrées est de -10 dBV, conférant ainsi à la console une totale adaptabilité à l'ensemble des sources sonores actuellement disponibles.
3.2.4. Accès direct au mixage principal
La HAK380 dispose d'une entrée SESSION (21) qui permet l'interconnexion avec d'autres consoles de mixage. Ainsi, on peut "enchaîner" plusieurs consoles de mixage en série (en cascade). Cette possibilité est exploitée surtout en mode "Team Battle".
4. FONCTIONNEMENT ET UTILISATION
4.1. Mise en service
Cela sera obtenu au moyen de l'interrupteur (3) situé en face arrière et allumera immédiatement la diode du Vu-mètre. Bien que le bruit produit par la mise en marche du HAK380 soit minime et pratiquement inexistant si l'opération est exécutée avec les faders fermés, il est vivement conseillé de mettre en marche tous les appareils en respectant la séquence suivante :
- sources sonores.
- unité de mixage, équaliseurs, filtres actifs.
- et enfin amplificateurs de puissance.
L'arrêt des équipements doit se faire en respectant la séquence inverse. En suivant cet ordre, les crêtes ou les surtensions transitoires produites par la mise sous/hors tension des appareils n'affectent pas ces derniers, et par conséquent n'atteignent pas les haut-parleurs.
4.2. Système de contrôle
La HAK380 est équipée d'un système de pré-écoute qui permet de contrôler les signaux FX (retour d'effets), PGM (programme) et PFL (écoute pré-fader) sur le Vu-mètre et/ou auditivement au casque.
- Commutateur SCRATCH CUE (36). En position de repos, vous voyez et écoutez ce qui est choisi par le commutateur FX-PGM-PFL (35). En position active, il annule la sélection de ce dernier, le vu-mètre gauche affichant alors la somme L+R de PFL INPUT 1 et le droit la somme L+R de PFL INPUT 2, et vous entendez en stéréo au casque PFL INPUT 1 - PFL INPUT 2 suivant le réglage de balance (40) et du crossfader (49). Il est donc possible d'avoir une pré-écoute du SCRATCH effectué avec le crossfader.
- Commutateur FX-PGM-PFL (35). En position FX, vous voyez et écoutez le retour d'effets, en position PGM le programme et en position PFL l'écoute pré-fader. En position FX et PGM, la visualisation et l'écoute sont en stéréo. En position PFL, vous obtenez le même résultat qu'en activant le commutateur SCRATCH CUE.
4.3. Gain des voies
Toutes les voies d'entrée de la HAK disposent de réglages accessibles de sensibilité d'entrée GAIN (23), ADJ (10), LEVEL (38), dont la mission est de compenser avant le mixage les différences de niveau existant entre les sources sonores reliées à la table.
Les réglages de gain doivent être effectués avec le plus grand soin, à l'aide du VU-METRE et du casque. Lors de cette opération, veiller à ce que les voyants rouges ne soient jamais tous allumés en permanence, ce qui risquerait d'exposer la console à une saturation des entrées. Le réglage (ADJ 10) correspondant à l'entrée MIC figure sur le panneau arrière de la console.
4.4. Egalisation de voie
Le système de contrôle de tonalité des deux voies principales offre une vaste étendue d'action : -30 à + 10dB pour les graves et les aigus et de -25 à + 10dB pour les médiums. Cette vaste amplitude de variation permet d'effectuer un effet KILL de façon progressive avec annulation complète des fréquences situées au-delà de la fréquence de coupure. La HAK380 dispose en outre d'une commande de balance pour chaque canal d'entrée.
La voie MIC est également pourvue d'un contrôle de tonalité bi-bandes (graves et aigus).
ATTENTION : il est recommandé d'utiliser ces commandes avec précaution, car un gain maximal peut être à l'origine de déplacements dangereux pour les membranes de haut-parleurs.
4.5. Commutateur "Program Reverse"
Ce commutateur (33) dirige les sources sonores de l'entrée INPUT 1 vers l'entrée INPUT 2 et inversement, tout en conservant les réglages de gain précédents.
4.6. Faders ECLER
Le HAK380 est équipé de la nouvelle génération de faders ECLER. Précis, d'une manipulation extrêmement douce, doté d'un "temps de coupure" très rapide et d'un VCA ECLER (VCA : Voltage controlled Amplifier), il a, lors de tests, résisté avec succès à plus de 4.000.000 de manipulations.
L'utilisation de VCA permet la modification du comportement de gain/atténuation des faders. Les commandes de réglage de courbe permettent à la HAK380 d'adapter les "fade in" et "fade out" pour chacune des voies. De même, au moyen des potentiomètres (56) situés en face avant du châssis, il est possible d'adapter sa courbe de réponse de façon indépendante pour qu'elle soit plus abrupte ("hard") ou plus douce ("soft"). Enfin, chaque voie intègre la fonction REVERSE (55), dont l'activation inverse le sens d'action normal des faders. Suivant la direction de fader choisie, il est possible d'effectuer des "cuts" et "fades" de crossfader en déplaçant pourtant les faders dans la même direction.
Pour procéder au remplacement des faders ECLER, se reporter au paragraphe 4.9.
4.7. Crossfader ETERNAL
Le crossfader ECLER "ETERNAL" fait appel à la technologie inductive, fondée sur un système de commande à champ magnétique. Un écran en aluminium extrêmement léger (0,5 grammes) coupe, lors de leur déplacement, les ondes générées entre deux jeux de bobines. La variation du flux électromagnétique commande à son tour un amplificateur contrôlé par tension. Ce dernier se charge directement d'influer sur le signal audio. Cette technologie, où les contacts sont désormais absents, combinée à un dispositif mécanique exclusif de glissières, donne un toucher très fluide et fait du potenciomètre ETERNAL l'un des crossfaders les plus précis actuellement disponibles.
Le concept "ETERNAL" présente des avantages évidents comparé à d'autres systèmes existants qui utilisent la technologie de l'optique. En effet, à la différence de ces derniers, le concept inductif résiste à la fumée, à l'humidité, aux variations de température et au vieillissement.
D'autres systèmes électromagnétiques existant sur le marché intègrent des éléments mobiles très lourds (aimants et plaques métalliques) ou des axes présentant un jeu excessif. Tous ces facteurs nuisent au toucher du crossfader et sont à l'origine de manipulations imprécises, notamment en cas de "Scratching" et de "Beat Juggling".
Grâce à cette technologie ETERNAL qui lui permet d'affiner son comportement, le crossfader du HAK380 offre des réglages d'une grande précision :
- Réglage de pente (58). Ces potentiomètres situés dans en face avant de la console permettent de régler indépendamment les deux extrémités du crossfader, depuis une pente douce jusqu'à une pente plus abrupte.
- Interrupteur REVERSE (59). Inverse la direction normale du crossfader. Suivant la direction choisie, on peut effectuer aussi bien des "cuts" que des "fades" en déplaçant le crossfader dans la même direction.
- Correction électronique du CUT IN TIME (57). "Le Cut in time" est le temps séparant la fin de course physique du crossfader du premier point d'entrée de signal. Le réglage le plus court fournit un "cut in time" pratiquement instantané, obtenu quand le potentiomètre est en position extrême (programme musical totalement atténué) et le potentiomètre CUT IN TIME doit être tourné à droite jusqu'à obtention du signal musical. Pour augmenter la durée de "cut in time", tournez le potentiomètre vers la gauche. La HAK380 dispose de deux commandes CUT IN TIME indépendantes pour chaque côté du crossfader.
4.8. Fonction SCRATCH CUE
En activant la fonction SCRATCH CUE (36), vous pouvez pré-écouter votre action sur le crossfader au casque sans affecter la sortie. C'est-à-dire qu'en activant cette fonction, l'action du crossfader sur la sortie est "figée" d'un côté ou de l'autre sans qu'à partir de ce moment son mouvement ne puisse plus affecter le signal MIX.
Quand cette fonction est activée :
- La fonction est immédiatement mise en œuvre dans le signal destiné au casque et, indépendamment de la position du commutateur FX/PGM/PFL, vous entendrez le signal d'écoute PFL des voies 1 et 2 (CH1 et CH2) après le mixage d'écoute (MONITOR MIX) affecté par la position du crossfader.
- Les Vu-mètres affichent les signaux PFL (L+R) de CH1 et de CH2, comme indiqué par la diode (46).
- Le signal MIX est affecté par le crossfader jusqu'à ce que celui-ci atteigne une de ses deux extrémités. Jusqu'à ce moment, la diode (37) est allumée en rouge, et une fois en bout de course, quand le crossfader est "découplé" du signal MIX, elle s'allume en vert.
Quand cette fonction est désactivée :
- Le signal entendu au casque devient immédiatement celui choisi par le commutateur FX/PGM/PFL.
- Les Vu-mètres affichent les signaux indiqués par le commutateur FX/PGM/PFL.
- Le signal MIX ne sera pas affecté par le crossfader tant que celui-ci n'aura pas été ramené du côté où il a été "découplé" du signal MIX. En attendant, la diode (37) sera allumée en orange, et une fois le crossfader du côté correct et "entraînant" de nouveau le signal MIX, cette diode s'éteindra.
4.9. Composants remplaçables (Faders, Crossfader)
La HAK dispose d'une structure modulaire interne dans laquelle les composants électromécaniques principaux (les deux faders principaux et le crossfader) ont été montés de façon à pouvoir être facilement remplacés. Tous ces composants peuvent simplement être remplacés à l'aide d'un tournevis puisqu'ils emploient des connecteurs multibroches.
Avec chaque unité HAK 380 est livré en plus un crossfader à VCA résistif ECLER longue durée, qui peut être installé à la place du crossfader Eternal, au cas où vous souhaiteriez un toucher plus "conventionnel". Si vous effectuez cette substitution, il n'est pas possible de régler le CUT IN TIME (57) aussi près de zéro qu'avec le crossfader Eternal.
Pour remplacer une pièce, respecter la procédure suivante :
- Retirer les boutons des faders, situés à la surface de la console.
- Dévissez les vis extérieures qui maintiennent le capot couvrant les faders.
- Extraire l'unité.
- Retirer les vis correspondant à l'élément que l'on souhaite changer.
- Débrancher avec soin les connecteurs multibroches.
- Remplacez-le par un autre, équivalent, en respectant l'orientation d'origine.
- Raccorder les connecteurs multibroches libérés à l'étape 5.
- Replacer l'unité dans sa cavité.
- Visser cette dernière à la carcasse.
- Replacez les boutons des faders.
ATTENTION : veiller à toujours utiliser des pièces de rechange ECLER.
4.10. Envoi vers des unités d'effets extérieures
Les deux canaux mixables de la HAK380 disposent d'une sortie de signal (post-fader) pour des départs d'effets SEND (14), qui permet d'envoyer le signal à une unité d'effets externe (ex. : reverb, échantillonneur...) qui est "intégrée" au mixage.
La sortie de départ SEND (14) sera branchée à l'entrée de l'effet stéréo et la sortie de celui-ci sera branchée à l'entrée de retour RETURN (15). L'entrée RETURN est contrôlée par le commutateur FX RETURN (42), et son fonctionnement est indiqué par la diode ON (43). Le potentiomètre DRY-WET (44) permet de faire varier la proportion entre signal d'origine et signal d'effet.
La pré-écoute s'effectue au moyen du commutateur MONITOR (35) qui permet d'écouter les effets et le mélange effectué par la commande DRY WET, avant de pousser FX RETURN pour les envoyer aux sorties.
4.11. Sorties
Casque : Pour obtenir son meilleur rendement de fonctionnement, celui-ci devra être à haute impédance (200-600Ω). Il sera branché à la sortie PHONES (60) qui est pourvue de jacks stéréo normalisés, un de 6,35 mm et l'autre de 3,5 mm. La masse est sur le manchon du jack, le canal droit sur la bague et le canal gauche sur la pointe.
La HAK380 dispose de deux sorties principales, OUT 1 et OUT 2
OUT 1 est équipée de connecteurs XLR3 (17, 18), Jack 6,35 mm (8, 7) symétriques, 0dB pour 600Ω et cinch (RCA) (19) 0dB pour 1kΩ. Au moyen du commutateur LEVEL (6) situé en face arrière, vous pouvez modifier le niveau d'OUT 1 de 0 à +6dB.
OUT2 (20) cinch (RCA), 0dB pour 1kΩ, réglable en interne à + 6dB par ponts de soudure. (Fig. 2)
Les deux sorties sont associées chacune à des potentiomètres rotatifs pour le réglage du niveau (31, 32).
Sur la face arrière se trouve un commutateur L+R (5) qui transforme les deux sorties en sorties monophoniques.
La HAK380 possède en outre deux témoins lumineux, (29, 30), un pour chaque sortie, qui s'allument quand le niveau existant dépasse sa valeur nominale, 1V. Il peut arriver que ce voyant clignote en cours d'utilisation de la console, mais il ne doit jamais demeurer allumé en permanence.
ATTENTION : Il faut veiller, lorsque l'on manipule le niveau général de sortie de la table de mixage, à ce que les indicateurs de "clip" des amplificateurs de puissance raccordés ne soient jamais allumés en permanence ou, si tel doit être le cas, s'assurer qu'ils le sont en rapport avec l'amplitude des graves.
Le HAK dispose d'une sortie enregistrement REC (16) pourvue d'un niveau nominal 0 dBV pour une charge de 10 kΩ.
5. REMARQUES
5.1. Boucle de masse
S'assurer que toutes les sources de signal qui arrivent à la console de mixage ainsi que tous les appareils qui sont raccordés à sa sortie, n'ont pas les masses interconnectées, c'est à dire que la masse n'arrive pas par deux ou trois voies différentes; en effet, ceci peut provoquer des bruits qui altèrent le signal sonore. S'assurer que les blindages des câbles soient connectés au châssis sans jamais être reliés entre eux afin d'éviter la formation de boucles de masse.
5.2. Branchement audio
D'une manière générale, s'assurer que les connexions des sources soient les plus courtes possibles et que l'on ait employé des câbles et des connecteurs d'excellentes qualités. Bien souvent, on ne prête pas assez d'intérêt à la qualité du câble et de sa connexion alors que des problèmes de ronflement pourraient être évités.
5.3. Bruit de fond
L'emploi de circuits actifs peut amener, suivant la configuration du circuit, un niveau de bruit de fond plus ou moins élevé. La HAK380 a été conçue pour obtenir le moins de bruit de fond possible. Indépendamment de la conception électronique avec laquelle ont été réalisées les consoles de mixage, le niveau de bruit dépend directement de la bonne installation et de l'utilisation correcte de la table de mixage.
Il faut éviter par exemple de mettre le "FADER" à 2 et le "MASTER" à 10. Il est conseillé de faire l'inverse (c'est à dire le "FADER" à 10 et le "MASTER" à 2).
1er cas : Fader à 2 et Master à 10
Le signal qui arrive à l'amplificateur de mélange, qui par principe, a un bruit de fond propre, est faible, donc le rapport signal/bruit est bas (peu de signal). L'amplificateur de mélange amplifiant sans distinction l'ensemble, on aura à la sortie un niveau de bruit de fond très élevé.
2ème cas : Fader à 10 et Master à 2
Le Fader étant au maximum, le signal que reçoit l'amplificateur de sortie est élevé et le rapport signal/bruit sera automatiquement bien meilleur que dans le cas précédent.
5.4. Entretien
Il est interdit d'utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant, celles-ci détériorant la sérigraphie. Nettoyer uniquement avec un chiffon humide. Attention! Jamais de l'eau ou tout autre liquide ne doit pénétrer par les orifices du panneau de commande.

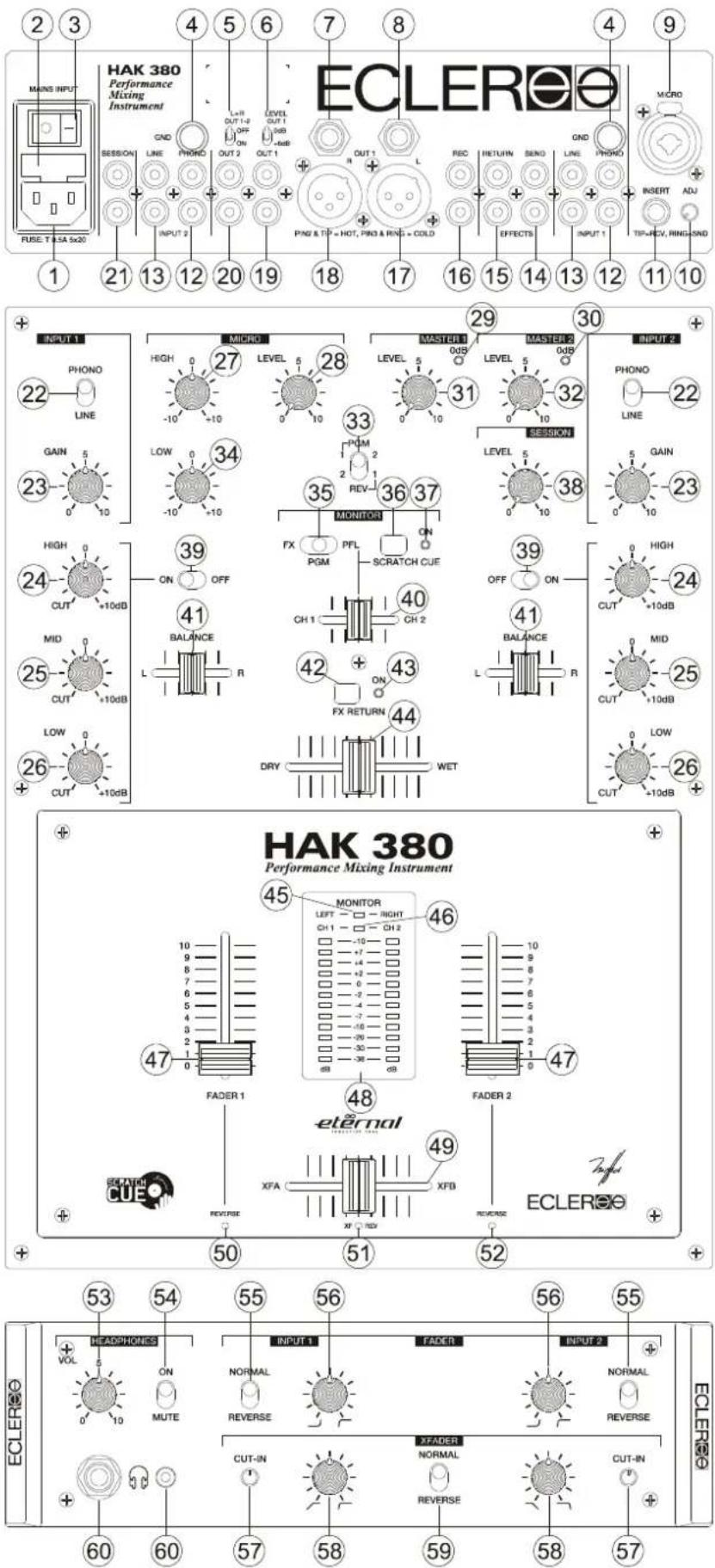

6. LISTE DES FONCTIONS
- Embase prise secteur
- Porte fusible
- Interrupteur de mise en marche
- Prise de terre, GND
- Somme signal Gauche et Droite, L+R
- Commutateur de gain de sortie 1, LEVEL
- Jack symétrique de canal droit de sortie 1, OUT 1 R
- Jack symétrique de canal gauche de sortie 1, OUT 1 R
- Entrée micro XLR 3 et Jack, MIC
- Réglage de la sensibilité de l'entrée micro, ADJ
- Connexion pour l'insertion d'effets sur micro, INSERT
- Entrée Phono, PHONO
- Entrée ligne, LINE
- Sortie départ effet externe, SEND
- Entrée retour effet externe, RETURN
- Sortie d'enregistrement, REC
- Sortie symétrique XLR canal gauche, OUT 1 L
- Sortie symétrique XLR canal de droite, OUT 1 R
- Sortie output 1 RCA, OUT 1
- Sortie output 2 RCA, OUT 2
- Entrée SESSION
- Sélecteur d'entrée
- Gain de l'entrée, GAIN
- Contrôle des aigus, HIGH
- Contrôle des médiums, MID
- Contrôle des graves, LOW
- Contrôle des aigus, HIGH
- Contrôle de niveau de la voie micro, LEVEL
- Indicateur de niveau 0dB
- Indicateur de niveau 0dB
- Contrôle de niveau de la sortie 1, MASTER 1 LEVEL
- Contrôle de volume de la sortie 2, MASTER 2 LEVEL
- Commutateur inverseur d'entrée, PGM REV
- Contrôle des graves, LOW
- Sélecteur de pré-écoute, FX/PGM/PFL
- Commutateur PFL, SCRATCH CUE
- Indicateur lumineux, SCRATCH CUE
- Contrôle de volume de l'entrée Session, SESSION LEVEL
- Commutateur d'isolement de l'égalisation
- Crossfader de pré-écoute pour le pré-mix
- Contrôle de la balance, BALANCE
- Commutateur d'envoi d'effets aux sorties, FX RETURN
- Indicateur lumineux, FX RETURN
- Crossfader de mixage effects, DRY-WET
- Vu-mètre en mode stéréo
- Vu-mètre en mode CH1 (L+R) / CH2 (L+R)
- Contrôle de niveau de la voie, FADER
- Vu-mètre à leds
- Contrôle de crossfader, CROSSFADE
- Indicateur lumineux, REVERSE
- Indicateur lumineux, XF-REV
- Indicateur lumineux, REVERSE
- Contrôle de volume casque, VOL
- Interrupteur de signal pour casque, MUTE
- Commutateur inverseur de fader
- Bouton de réglage de la courbe du fader, SHAPE
- Potentiomètre d'ajustement CUT-IN-TIME (point de coupure)
- Réglage de la courbe de transition du crossfader, SHAPE
- Commutateur inverseur de crossfader
-
Jack stéréo pour connecter un casque, PHONES
-
SCHÉMA DE FONCTIONNEMENT
BEDIENUNGSANLEITUNG
- NOTE IMPORTANTE
- ATTENTION: RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR.
- INTRODUCTION
- INSTALLATION
- Emplacement et montage
- Sources de signal
- Platine
- Microphones
- Lecteur CD, Minidisc, magnétophone...
- Accès direct au mixage principal
- FONCTIONNEMENT ET UTILISATION
- Mise en service
- Système de contrôle
- Gain des voies
- Egalisation de voie
- Commutateur "Program Reverse"
- Faders ECLER
- Crossfader ETERNAL
- Fonction SCRATCH CUE
- Composants remplaçables (Faders, Crossfader)
- Envoi vers des unités d'effets extérieures
- Sorties
- REMARQUES
- Boucle de masse
- Branchement audio
- Bruit de fond
- Entretien
- LISTE DES FONCTIONS
- BEDIENUNGSANLEITUNG
Marque : Ecler
Modèle : HAK 380
Catégorie : Table de mixage
