Tipo de producto	Mesa de mezclas
Marca	Ecler
Modelo	HAK 380
Dimensiones (An x Pr x Al)	300 mm x 250 mm x 100 mm
Peso	3 kg
Alimentación	Red 230 V, 50 Hz
Número de canales	2 canales estéreo + micrófono
Ecualización	3 bandas (grave, medio, agudo)
Entradas	2 entradas línea estéreo (RCA), 1 entrada micrófono XLR
Salidas	1 salida principal (XLR y RCA), 1 salida auriculares (Jack 6,35 mm)
Funciones principales	Mezclador de audio, ecualizador, preamplificador de micrófono, salida de auriculares
Mantenimiento y limpieza	Use un paño suave y seco. No use productos abrasivos.
Seguridad	Desconectar antes de limpiar. No exponer a la humedad.
Piezas de repuesto y reparabilidad	Contacte al servicio postventa de Ecler para las piezas de repuesto.
Información general	Mesa de mezclas compacta para DJ o sonorización ligera.

Preguntas frecuentes - HAK 380 Ecler

¿Cómo conectar micrófonos a la mesa de mezclas Ecler HAK 380?

Utilice la entrada de micrófono en formato XLR. Conecte el cable XLR del micrófono en el conector correspondiente. Asegúrese de que la ganancia del canal de micrófono esté ajustada correctamente para evitar la saturación.

¿Cómo ajustar los niveles de volumen en la mesa HAK 380?

Use el control deslizante de volumen para cada canal (ganancia, nivel). El botón de volumen principal (Master Volume) controla el nivel global de la salida. Los niveles se ajustan mediante los potenciómetros y los controles deslizantes.

¿La mesa de mezclas Ecler HAK 380 tiene una salida de auriculares?

Sí, la mesa tiene una salida de auriculares en jack de 6,35 mm. Conecte sus auriculares y ajuste el volumen con el botón dedicado. Puede pre-escuchar los canales mediante el selector de fuente (PFL).

¿Cómo limpiar y mantener la mesa de mezclas?

Desconecte el aparato antes de cualquier limpieza. Use un paño suave y seco para limpiar la superficie. Evite productos químicos o abrasivos que puedan dañar la carcasa.

¿Qué tipo de cable usar para conectar la mesa de mezclas a un amplificador?

Use cables RCA o XLR según la salida de la mesa. La salida principal está disponible en XLR y RCA. Elija el cable adecuado para la entrada de su amplificador.

¿Qué hacer si no sale ningún sonido de la mesa de mezclas?

Verifique que la mesa esté alimentada y encendida. Asegúrese de que los canales no estén en mute y que el volumen master sea suficiente. Pruebe los cables y las fuentes de audio.

¿Puedo usar la mesa HAK 380 para grabaciones?

Sí, puede usar la salida principal o la salida de auriculares para enviar la señal a una grabadora. Use cables apropiados y ajuste los niveles para una grabación limpia.

¿Cómo conectar un tocadiscos de vinilo a la mesa HAK 380?

Conecte el tocadiscos a una entrada de línea (RCA). Si el tocadiscos tiene una salida phono, necesitará un preamplificador phono porque la mesa HAK 380 no tiene una entrada phono dedicada (consulte el manual).

¿Hay un ecualizador integrado?

Sí, cada canal tiene un ecualizador de 3 bandas (grave, medio, agudo). Use los potenciómetros para ajustar las frecuencias según sus preferencias.

¿Qué hacer en caso de sobrecalentamiento de la mesa?

Apague el aparato y déjelo enfriar. Verifique que las rejillas de ventilación no estén obstruidas. Si el problema persiste, contacte al servicio postventa.

MANUAL DE USUARIO HAK 380 Ecler

MANUAL DE INSTRUCCIONES

NOTICE D'UTILISATION

BEDIENUNGSANLEITUNG

HAK380

ECLERθ

MANUAL DE INSTRUCCIONES

1. NOTA IMPORTANTE 16

2. INTRODUCCIÓN 16

3. INSTALACIÓN 17

3.1. Ubicación y montaje 17

3.2. Fuentes de señal conectables 17

3.2.1. Platos giradiscos 17

3.2.2. Micrófonos 18

3.2.3. Reproductores de CD, Minidisc, Cinta... 18

3.2.4. Acceso directo a la mezcla principal 18

1. OPERACIÓN Y USO 18

4.1. Puesta en funcionamiento 18

4.2. Sistema de monitorización 19

4.3. Ganancia de vía 19

4.4. Ecualización de vía 19

4.5. Conmutador Program Reverse 19

4.6. Faders ECLER 19

4.7. Crossfader Eternal 20

4.8. Función SCRATCH CUE 20

4.9. Componentes reemplazables (Faders, Crossfader) 21

4.10. Envío a unidades exteriores de efectos 21

4.11. Salidas 22

1. CONSIDERACIONES 22

5.1. Bucles de masa 22

5.2. Conexiones de audio 22

5.3. Ruido de fondo 23

5.4. Limpieza 23

1. LISTA DE FUNCIONES 24

2. DIAGRAMA DE FUNCIONAMIENTO 25

3. CARACTERÍSTICAS TÉCNICAS 50

4. DIAGRAMAS 51

9.1. Figuras 51

9.2. Diagrama de bloques 52

Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el derecho de realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las especificaciones.

1. NOTA IMPORTANTE

¡Felicidades! Por adquirir un auténtico equipo profesional ECLER. El Performance Mixing Instrument HAK380 es el resultado de un meticuloso proceso de investigación en colaboración con prestigiosos "performers", desarrollado con componentes de alta calidad y fabricado bajo estrictos controles.

El HAK380 es un mezclador específico para HipHop, siendo sus características especialmente adecuadas para scratch, beat jugling y otras técnicas "Turntablist". No obstante, el HAK380 se puede utilizar igualmente con otros estilos musicales, como por ejemplo House, Trance, Drum'n'Bass o Techno.

Para conseguir la máxima funcionalidad del aparato y su máximo rendimiento, es muy importante antes de su conexión, leer detenidamente y tener muy presentes las consideraciones que en este manual se especifican. Para garantizar el óptimo funcionamiento de la unidad, recomendamos que su mantenimiento y eventuales reparaciones sean llevadas a cabo por nuestros Servicios Técnicos autorizados.

Este aparato debe conectarse a tierra a través de su cable de red.

No exponer la unidad a la lluvia o a salpicaduras de agua, no colocar recipientes que contengan líquidos u objetos incandescentes tales como velas sobre el aparato. No obstruya las rejillas de ventilación.

Cualquier cambio en la configuración de la unidad debe ser llevado a cabo por técnicos cualificados. Cualquier conexión o desconexión de la unidad debe ser realizada, siempre, con la unidad desconectada de la red.

ATENCIÓN: PELIGRO DE DESCARGA ELÉCTRICA. NO ABRIR.

2. INTRODUCCIÓN

El HAK380 es un mezclador de cuatro vías, dos mediante faders (LINE o PHONO), una vía completa para micrófono y la función Session-Mix. La unidad dispone de salidas balanceadas con conectores XLR3 y Jack. Incorpora una fuente de alimentación conmutada ECLER sobredimensionada que mejora la dinámica y ofrece una gran versatilidad en la conexión a red. Esta fuente es capaz de operar con voltajes comprendidos entre 90 y 264V desde 47 hasta 63Hz sin la necesidad de realizar ningún ajuste interno (se adapta a cualquier tensión de cualquier país del mundo).

El HAK380 incorpora el crossfader inductivo ETERNAL, un concepto de XF sin contacto, desarrollado exclusivamente por ECLER (Patent Pending). Este sistema ETERNAL de campo magnético combinado con un efectivo mecanismo de deslizamiento de guías otorgan al crossfader ETERNAL un movimiento increíblemente suave, un "cut in time" instantáneo y por supuesto una duración prácticamente ilimitada. El sistema ETERNAL permite incorporar además de las funciones REVERSE y de la forma de curva de transición, un sistema electrónico de ajuste de CUT IN TIME, y la revolucionaria función SCRATCH CUE.

Los nuevos faders de vía ECLER combinados con un sistema VCA de alta calidad ofrecen en contraste con los faders convencionales una mayor longevidad y la posibilidad de invertir la curva de atenuación (Ajuste para "Mixing o "Scratching). La vida útil de estos potenciómetros ha superado en los tests de ECLER los 4.000.000 de operaciones.

El HAK380 dispone de 2+2 vías mezclables (channel 1 y channel 2, Session, Mic) con 5+1 entradas estereofónicas y una entrada de micrófono (2 Phono, 2 Line, 1 Session, 1 Microphone). Los dos canales principales disponen de ecualización de tres bandas con función "OFF", regulador de ganancia, balance deslizante y de la función PFL para monitorizar visualmente mediante el Vu-metro y acústicamente mediante auriculares la señal conectada.

3. INSTALACIÓN

3.1. Ubicación y montaje

La principal consideración a tener en cuenta en el momento de buscar la ubicación de su nuevo HAK debe ser la máxima comodidad de trabajo del operador, permitir una total facilidad en la realización de las conexiones de las que el mezclador va a ser punto de partida y llegada. El HAK380 está básicamente concebido como mezclador de sobremesa y su ubicación habitual será entre dos reproductores de discos compactos o de vinilo. Mediante el kit de laterales metálicos (disponibles como opción) (Fig. 1) podrá sujetar firmemente su HAK, ya sea directamente sobre la superficie sobre la que se apoye o sobre los laterales. Estos perfiles permiten también inclinar el mezclador.

Dada la elevada ganancia de las entradas de PHONO y de MICRÓFONO debe procurarse situar el mezclador lo más alejado posible de fuentes de ruido (variadores de tensión, motores, etc,...) así como de cualquier cable de red. Por esta misma razón y bajo ninguna circunstancia debe quitarse la tapa metálica del aparato.

Ya que el consumo del HAK380 es muy bajo, éste no precisa ventilación, sin embargo debe evitarse que esté expuesto a una temperatura extrema y que la atmósfera del local en que esté emplazado sea lo más seca y limpia de polvo posible.

El HAK380 funciona con una fuente de alimentación conmutada de tipo universal permitiendo trabajar sin ningún tipo de ajuste desde 90V a 264V – 47/63Hz. Asegúrese de que el cable de red se encuentre lejos de los cables de señal para evitar zumbidos.

Para proteger al mezclador de eventuales sobrecargas en la línea de red existe un fusible de red de 500mA. En caso de que éste se fundiera se desconectaría el aparato y se sustituiría por otro de idénticas características. Si éste último se volviera a fundir, consulte con nuestro Servicio Técnico.

ATENCIÓN: EN NINGÚN CASO DEBE CORTOCIRCUITAR EL CIRCUITO DE PROTECCIÓN O PONER UN FUSIBLE DE VALOR MÁS ELEVADO.

ADVERTENCIA: La sustitución del fusible debe ser realizada por un técnico cualificado.

3.2. Fuentes de señal conectables

3.2.1 Platos giradiscos

Deben ir equipados con cápsula magnética y una aguja en perfectas condiciones. Utilice cápsulas y agujas especiales en caso de recurrir al scratching habitualmente. Procure reemplazar la aguja aproximadamente cada 500 horas de utilización. La cápsula deberá ser capaz de dar un nivel de salida nominal entre 5.6 y 140mV. Dado que las entradas de PHONO (12) tienen una elevada capacidad de sobrecarga, pueden admitir cápsulas de mayor nivel de salida. En caso de querer emplear cápsulas de bobina móvil éstas han de ser de alto nivel de salida, sino se precisa la utilización de un transformador o previo exterior a la unidad de mezcla que se situaría lo más cerca posible de los platos giradiscos.

Preste atención a la correcta asignación de los canales a las entradas RCA y a que la toma de tierra de los giradiscos esté conectada a la toma GND (4) del HAK380.

3.2.2 Micrófonos

El conector de micrófono es del tipo "COMBO" (9). El conector COMBO combina en un mismo conector la conexión tipo XLR-3 y la conexión tipo jack 1/4". Estas entradas admiten la conexión en modo balanceado. Para ello se realizará la conexión como se indica:

XLR 3 Jack estereofónico de 14

Vivo o señal directa	Terminal 2	Punta
Frío o señal invertida	Terminal 3	Aro central
Masa	Terminal 1	Base

Los micrófonos deben ser de baja impedancia (de 200 a 600Ω) y monofónicos. Para conexiones NO balanceadas cortocircuitar los terminales 1 y 3 del conector XLR o emplear un jack monofónico. También puede realizarse una conexión NO balanceada mediante un conector jack estéreo cortocircuitando a masa el aro central del conector.

La vía micrófono dispone de una conexión INSERT (11) para inserción de unidades de efectos únicamente en esta vía. Esta se realiza mediante jack de 14 " correspondiendo el envío a la punta y el retorno al aro central.

El HAK380 dispone de alimentación phantom para micrófonos equipados de condensador. Un jumper interno permite inhibir el funcionamiento de la alimentación phantom. La entrada MIC del HAK380 se sirve de fábrica en posición “phantom ON”. Ver Fig.2.

3.2.3 Reproductores de CD, Minidisc, Cinta...

Los dispositivos con salida de línea como Reproductores de CD, de cinta, MiniDisc o vídeos deben conectarse en las entradas de LINE (13). Todas estas entradas admiten señales de nivel de línea. La sensibilidad de las entradas LINE es de -10dBV, con ello se consigue una total adaptabilidad a las fuentes de sonido existentes en la actualidad.

3.2.4 Acceso directo a mezcla principal

El HAK380 dispone de la entrada SESSION (21) que permite la interconexión con otros mezcladores. De esta manera se pueden "colgar" varios mezcladores en serie (en cascada). Esta posibilidad se explota sobre todo en la modalidad del "Team Battle".

4. OPERACIÓN Y USO

4.1. Puesta en funcionamiento

Esta se realizará mediante el interruptor (3) situado en el panel posterior e inmediatamente se iluminará el led del Vu-metro. Aunque el ruido producido por la puesta en funcionamiento del HAK380 es mínimo y queda prácticamente anulado al hacerlo con los faders cerrados, siempre resulta muy recomendable poner en marcha todos los aparatos siguiendo la secuencia siguiente:

1. Fuentes de sonido
2. Unidad de mezclas, ecualizadores, filtros activos
3. Finalmente, amplificadores de potencia.

El paro de los aparatos debe realizarse en la secuencia inversa. Siguiendo este orden los picos o transitorios producidos por el encendido o apagado de los aparatos no afecta a los siguientes y, por consiguiente, tampoco llegan a los altavoces.

4.2. Sistema de monitorización

El HAK380 está equipado con un sistema de preescucha que permite monitorizar las señales FX (Retorno de efectos), PGM (Programa) y PFL (Escucha antes del fader) a través de Vu-metro y/o auditivamente a través de auriculares.

- Conmutador SCRATCH CUE (36). En posición de reposo vemos y escuchamos lo seleccionado en el conmutador FX-PGM-PFL (35). En posición activa anula el conmutador y vemos en el vu-metro izquierdo la suma L+R de PFL INPUT 1 y en el derecho la suma L+R de PFL INPUT 2, y oímos en los auriculares en estéreo PFL INPUT 1 – PFL INPUT 2 dependiendo del control de balance (40), y del crossfader (49). Es posible pues hacer preescucha del SCRATCH realizado con el crossfader.

- Conmutador FX-PGM-PFL (35) en posición FX vemos y escuchamos el retorno de efectos, en posición PGM el programa y en posición PFL la escucha antes del fader. En la posición FX y PGM tanto la visualización como la escucha es en estéreo, en la posición PFL obtenemos el mismo resultado que activando el conmutador SCRATCH CUE.

4.3. Ganancia de vía.

Todas las vías de entrada del HAK disponen de ajustes accesibles de la sensibilidad de entrada GAIN (23), ADJ (10), LEVEL (38), cuya misión es la de compensar las diferencias de nivel existentes entre las fuentes sonoras conectadas a la mesa antes de ser mezcladas.

Los ajustes de ganancia deben realizarse con suma meticulosidad utilizando el Vu-metro y los auriculares como referencia y procurando que nunca se queden permanentemente iluminados todos los indicadores de color rojo, de lo contrario corremos el riesgo de saturar las entradas. En la entrada de MIC este control se encuentra en el panel posterior (ADJ 10).

4.4. Ecualización de vía

El sistema de control de tonos para las dos vías principales ofrece un amplio margen de actuación: -30 a +10dB para las vías de graves y agudos y -25 a +10dB para la vía de medios. Este amplio margen de variación posibilita la realización del efecto KILL de forma progresiva con tal de anular por completo las frecuencias que sobrepasen la frecuencia de corte. EL HAK380 dispone además de un control de balance para cada canal de entrada.

Asimismo la vía de MICRO dispone de un control de tonos de dos bandas (graves y agudos).

ATENCIÓN: Utilice el control de tonos con precaución, la elevada ganancia máxima puede provocar sobredesplazamientos en su sistema de altavoces.

4.5. Conmutador Program Reverse

Este conmutador (33) direcciona las fuentes de sonido de INPUT 1 a INPUT 2 y viceversa, pero conservando sus ajustes previos de ganancia.

4.6 Faders ECLER

El HAK380 monta una nueva generación de faders ECLER precisos, extremadamente suaves, con un "cut in time" súper rápido y unas prestaciones que superan los 4.000.000 de maniobras combinados con el sistema VCA de ECLER (VCA: Voltage controlled Amplifier).

La utilización de VCA posibilita la modificación del comportamiento en ganacia/atenuación de los faders. Los controles "Curve Adjustment" permiten en el HAK380 ajustar "fade in" y "fade out" para cada una de las vías. Asimismo mediante los potenciómetros (56) ubicados en el frontal del chasis es posible ajustar su curva de respuesta de forma independiente para que sea más abrupta "hard" o suave "soft". Finalmente cada vía incorpora la función REVERSE (55), cuya activación invierte la dirección normal de los faders. Dependiendo de la dirección de fader seleccionada es posible realizar crossfader "cuts" y "transforms" moviendo los faders en la misma dirección.

Para reemplazar los faders ECLER consultar la sección 4.9.

4.7 Crossfader Eternal

El Crossfader ECLER ETERNAL emplea tecnología inductiva basada en un sistema de control magnético. Una pantalla de aluminio extremadamente ligera (0,5gr) corta al desplazarse las líneas de campo magnético generadas entre dos juegos de bobinas. La variación de flujo electromagnético comanda a su vez un amplificador controlado por tensión que se encargará, directamente, de actuar sobre la señal de audio. Esta tecnología totalmente libre de contactos combinada con un sistema mecánico exclusivo de deslizamiento dan como resultado un tacto suave y uno de los crossfaders más precisos existentes en la actualidad.

El concepto ETERNAL tiene ventajas obvias en relación a otros sistemas existentes que utilizan tecnología óptica. A diferencia de los sistemas ópticos, el concepto inductivo es resistente al humo, humedad, temperatura y envejecimiento.

Otros sistemas electromagnéticos existentes en el mercado disponen de elementos móviles (imanes y láminas de hierro) muy pesados y ejes con excesivo juego todo ello empeora notablemente el tacto del crossfader dan una extraña sensación que redunda en imprecisiones de manipulación para "Scratching y Beat Juggling".

El sistema ETERNAL incorpora además la posibilidad de "afinar" su comportamiento convirtiendo los ajustes del crossfader del HAK380 en los más precisos:

- Ajuste de la pendiente (58). Estos potenciómetros situados en el frontal de la caja del aparato permiten el ajuste en los dos extremos del crossfader independientemente, desde una pendiente suave a una más abrupta.

- Interruptor REVERSE (59). Invierte la dirección normal del crossfader. Dependiendo de la dirección escogida pueden realizarse tanto "cuts" como "tranforms" moviendo el crossfader en la misma dirección.

- Corrección electrónica del CUT IN TIME (57). El "Cut in time" es la distancia existente entre el final físico del crossfader y el primer punto de entrada de señal. La posición más corta proporciona un "cut in time" prácticamente instantáneo, para encontrarla el potenciómetro debe encontrarse en posición extrema (programa musical totalmente atenuado) y el potenciómetro CUT IN TIME debe girarse a la derecha hasta que se obtenga señal musical. Para alargar el tiempo de "cut in time" girar el potenciómetro hacia la izquierda. El HAK380 dispone de dos controles CUT IN TIME independientes uno para cada lado del crossfader.

4.8. Función SCRATCH CUE

Activando la función SCRATCH CUE (36) podemos pre-escuchar nuestra actuación sobre el crossfader en los auriculares sin que afecte a la salida. Es decir que, al activar esta función, la actuación del crossfader sobre la salida queda “congelada” en uno de sus dos extremos sin que a partir de ese momento su movimiento afecte a la señal MIX.

Al seleccionar esta función ocurre lo siguiente:

- La función se implementa inmediatamente en la señal de auriculares y, independientemente de la posición del conmutador FX/PGM/PFL, se escuchará la señal de PFL de CH1 y CH2 después del MONITOR MIX afectada por la posición del crossfader.

- Los Vu-metros pasan a indicar las señales PFL (L+R) de CH1 y de CH2, tal y como indica el LED (46).

- La señal MIX sigue afectada por el crossfader hasta que éste se desplace a uno de sus dos extremos. Hasta éste momento el LED (37) se enciende en rojo, y una vez en el extremo, cuando el crossfader esta “desenganchado” de la señal MIX, se enciende en verde.

Al deseleccionarla ocurre lo siguiente:

- La señal de auriculares será inmediatamente la seleccionada con el conmutador FX/PGM/PFL.

- Los Vu-metros mostrarán las señales que le indique el conmutador FX/PGM/PFL.

- La señal MIX continuará sin estar afectada por el crossfader hasta que éste se desplace hasta el mismo extremo en el que se “desenganchó” de la señal MIX. Hasta este momento el LED (37) se iluminará en color naranja, y una vez en el extremo correcto, cuando el XF se “enganche” de nuevo a la señal MIX, dicho LED se apagará.

4.9. Componentes reemplazables (Faders, Crossfader)

El HAK dispone de una estructura modular interna en la que además los componentes electromecánicos principales se han montado de forma que sean fáciles de reemplazar: los dos faders principales y el crossfader. Todos estos componentes pueden sustituirse simplemente utilizando un destornillador ya que emplean conectores multipin.

Con cada unidad de HAK380 se suministra adicionalmente un crossfader VCA resistivo ECLER Long Life, que puede instalarse en lugar del crossfader Eternal, en caso de que se desee un tacto más "convencional". Si se realiza esta substitución, no es posible ajustar el CUT IN TIME (57) hasta valores tán cercanos a cero como con el crossfader Eternal.

En caso de querer reemplazar alguna pieza, siga los siguientes pasos:

1. Retire los botones de los faders de la superficie del mezclador.
2. Desatornille los tornillos exteriores que sujetan la carátula que cubre los faders.
3. Extraiga la placa.
4. Retire los tornillos correspondientes al elemento que desee cambiar.
5. Desconecte cuidadosamente los conectores multiterminal.
6. Reemplácelo por otro igual, respetando la orientación original.
7. Conecte los multiterminales que quedaron libres en 5.
8. Coloque la placa en su cavidad.
9. Atornille la placa a la carcasa.
10. Vuelva a colocar los botones de los faders.

ATENCIÓN: Utilice en su HAK380 siempre repuestos originales ECLER.

4.10. Envío a unidades exteriores de efectos

Los dos canales mezclables del HAK380 disponen de la señal (post-fader) en la salida para efectos SEND (14) que permite realizar el envío a una unidad de efectos exterior (p.ej.: Reverb, sampler...) quedando ésta "enlazada" en la mezcla.

La salida SEND (14) se conectará a la entrada del efecto estéreo y la salida de éste se conectará a la entrada RETURN (15). La entrada RETURN está controlada por el conmutador FX RETURN (42), y su funcionamiento queda indicado con el led ON (43). El potenciómetro deslizante DRY-WET (44) permite variar la proporción de la señal original con la señal procedente de la unidad de efectos.

La preescucha se realiza mediante el conmutador MONITOR (35) pudiéndose escuchar los efectos y la mezcla realizada por el control DRY WET, antes de pulsar FX RETURN para enviarlos a las salidas.

4.11. Salidas

Auriculares: Para obtener el mejor rendimiento en su funcionamiento, éstos deberán ser de alta impedancia (200-600Ω). Se conectarán a la salida PHONES (60) que está provista de sendos jacks estereofónicos normalizados, uno de 6,35 y otro de 3,5mm. El casquillo del jack será la masa, el anillo central el canal derecho y la punta el canal izquierdo.

EI HAK380 dispone de dos salidas OUT principales, OUT1 y OUT 2

OUT 1 va equipada con conectores XLR3 (17, 18), Jack 6,35 (8, 7) balanceadas 0dB sobre 600Ω y RCA (19) de 0dB sobre 1kΩ. Mediante el conmutador LEVEL (6) situado en el panel posterior se puede modificar el nivel de OUT 1 de 0 a +6dB.

OUT2 (20) RCA, 0dB sobre 1kΩ, configurable internamente a +6dB mediante puentes de soldadura. (Fig. 2)

Las dos salidas están asociadas a sendos potenciómetros rotativos para el ajuste del nivel (31, 32).

En el panel posterior está ubicado un conmutador L+R (5) que convierte las dos salidas en monofónicas.

El HAK380 incorpora además dos indicadores luminosos, (29, 30) uno para cada salida que se iluminan cuando el nivel existente supera su valor nominal, 1V. Pudiera ser que este indicador parpadeara al trabajar con la mesa pero nunca debe permanecer permanentemente encendido.

ATENCIÓN: Debe tenerse precaución al manipular el nivel general de salida de la mesa de mezclas de que nunca queden permanentemente encendidos los indicadores de "clip", recorte, de las etapas de potencia conectadas, sino que lo hagan, como máximo al ritmo de las frecuencias más graves.

EI HAK posee salida de grabación REC (16) de 0dBV nominales sobre 10kΩ de carga.

5. CONSIDERACIONES

5.1. Bucles de masa

Procuraremos en todo momento que todas las fuentes de señal que lleguen a la mesa de mezclas, así como todos los aparatos que estén conectados a su salida, no tengan las masas interconectadas, es decir, que nunca les llegue masa por dos o más caminos distintos, ya que de esta manera se podrían producir zumbidos que llegarían incluso a interferir la calidad de la reproducción sonora. Los blindajes de los cables, de estar conectados a chasis, en ningún momento deben estar unidos entre sí, de esta forma evitaremos la formación de bucles de masa.

5.2. Conexiones de audio

Como norma general deberemos procurar que las conexiones de señal sean lo más cortas posible, asimismo emplearemos conectores y cables de la mejor calidad.

Normalmente a los cables y conectores no se les presta el interés merecido. En muchas ocasiones y debido a una mala conexión o por el uso de cables de baja calidad, pueden aparecer importantes problemas en la reproducción sonora.

5.3. Ruido de fondo

El empleo de circuitería activa puede aportar, según configuración, un nivel de ruido de fondo más o menos elevado. El mezclador HAK380 ha sido concebido para obtener el menor ruido de fondo posible. Independientemente de la concepción electrónica con que se haya realizado el mezclador, el nivel de ruido dependerá directamente de la correcta utilización e instalación de la unidad de mezcla. No es lo mismo, por ejemplo, tener el fader de una vía a "2" y el Master a "10" que a la inversa. En el primer caso, la señal que llega al amplificador de mezcla, que intrínsecamente tiene un nivel de ruido de fondo propio, es débil, por lo que la relación señal/ruido es baja (poca señal). Cuando el amplificador de salida sobredimensione indistintamente todo el conjunto tendremos a la salida un nivel de ruido de fondo muy elevado. En el segundo caso, al estar el fader al máximo la señal que recibe el amplificador de mezcla es grande y por tanto con una relación señal/ruido grande también, por lo tanto cuando esta señal llegue al Master y sea amplificada, guardará mejor relación que en el caso anterior.

5.4. Limpieza

La carátula no deberá limpiarse con sustancias disolventes o abrasivas puesto que se corre el riesgo de deteriorar la serigrafía. Para su limpieza se utilizará un trapo humedecido con agua y un detergente líquido neutro, secándola a continuación con un paño limpio. En ningún caso se debe permitir la entrada de agua por cualquiera de los orificios del aparato.

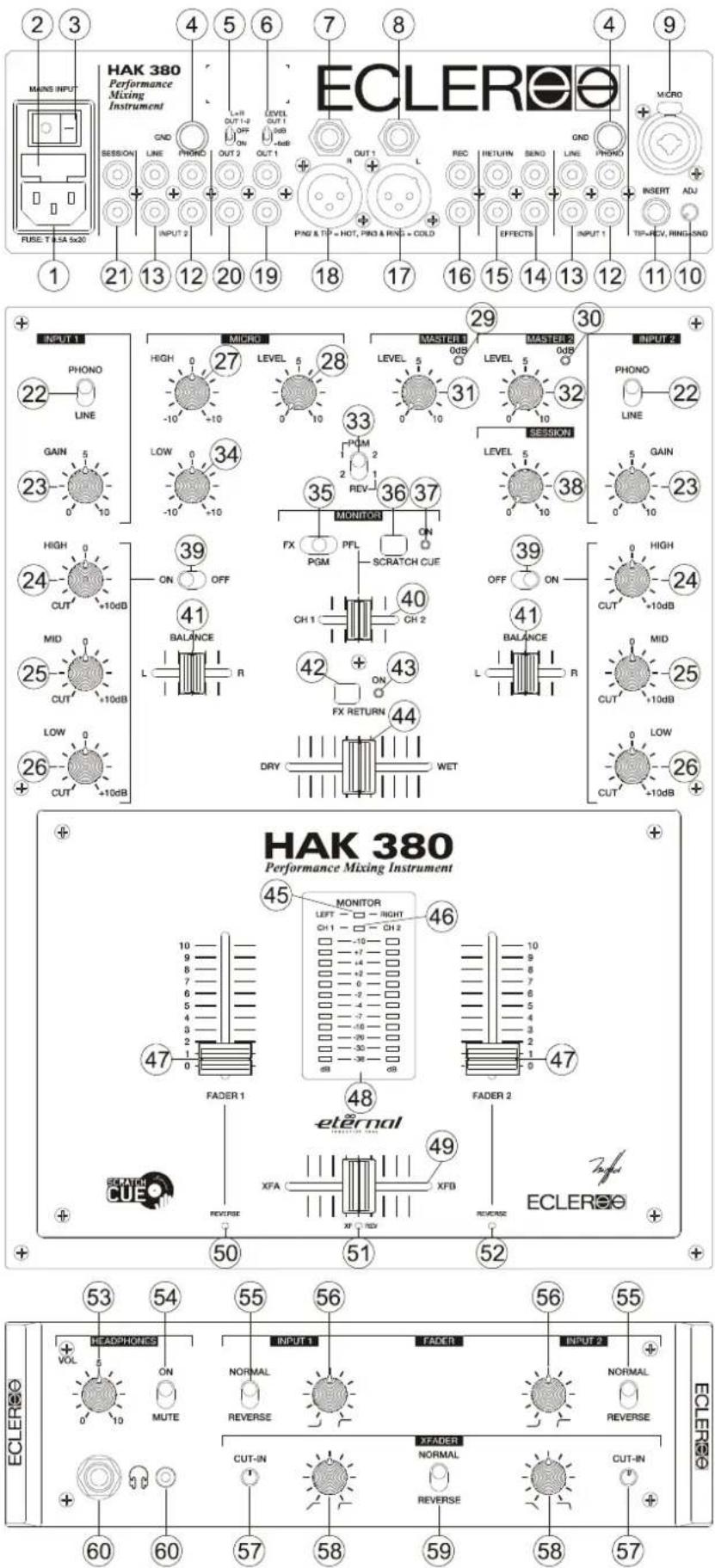

6. LISTA DE FUNCIONES

1. Base de red
2. Portafusible
3. Interruptor de puesta en marcha
4. Borne de toma de masa, GND
5. Suma de señales izquierda y derecha, L+R
6. Conmutador de ganancia salida 1, LEVEL
7. Salida 1 balanceada Jack canal derecho, OUT 1 R
8. Salida 1 balanceada Jack canal izquierdo, OUT 1 L
9. Entrada micrófono XLR y JACK, MIC
10. Ajuste sensibilidad de entrada micrófono, ADJ
11. Conexión para inserción efectos en la vía Micro, INSERT
12. Entrada phono, PHONO
13. Entrada línea, LINE
14. Salida para envío hacia efecto externo, SEND
15. Entrada para retorno de efecto externo, RETURN
16. Salida grabación, REC
17. Salida 1 balanceada XLR canal izquierdo, OUT 1 L
18. Salida 1 balanceada XLR canal derecho, OUT 1 R
19. Salida 1 RCA, OUT 1
20. Salida 2 RCA, OUT 2
21. Entrada sesión, SESSION
22. Selector de entradas
23. Ganancia de entrada, GAIN
24. Control de agudos, HIGH
25. Control de medios, MID
26. Control de graves, LOW
27. Control de agudos, HIGH
28. Control de nivel de vía micrófono, LEVEL
29. Indicador de nivel 0dB
30. Indicador de nivel 0dB
31. Control de volumen salida 1, MASTER 1 LEVEL
32. Control de volumen salida 2, MASTER 2 LEVEL
33. Conmutador inversor entradas, PGM REV
34. Control de graves, LOW
35. Selector preescucha, FX/PGM/PFL
36. Conmutador PFL, SCRATCH CUE
37. Indicador luminoso, SCRATCH CUE
38. Control de volumen entrada sesión, SESSION LEVEL
39. Conmutador de aislamiento de la ecualización
40. Crossfader para monitorización de pre-mezcla
41. Control de balance, BALANCE
42. Conmutador para el envio de efectos a las salidas, FX RETURN
43. Indicador luminoso, FX RETURN
44. Crossfader de mezcla de efecto, DRY-WET
45. Indicador de Vu-metro en modo estéreo
46. Indicador de Vu-metro en modo CH1 (L+R) / CH2 (L+R)
47. Control de nivel de vía, FADER
48. Vu-metro a leds
49. Control de, CROSSFADE
50. Indicador luminoso, REVERSE
51. Indicador luminoso, XF-REV
52. Indicador luminoso, REVERSE
53. Control volumen de auriculares, VOL
54. Conmutador de corte de señal de auriculares, MUTE
55. Conmutador inversor fader
56. Ajuste del tipo de curva del fader, SHAPE
57. Corrección electrónica de CUT-IN-TIME
58. Ajuste del tipo de curva transición del crossfader, SHAPE
59. Conmutador inversor crossfade

60. Jack estéreo conexión de auriculares, PHONES

61. DIAGRAMA DE FUNCIONAMIENTO


1. NOTE IMPORTANTE 28

2. INTRODUCTION 28

3. INSTALLATION 29
