NUO 2.0 - Mischpult Ecler - Kostenlose Bedienungsanleitung

Produkttyp	DJ-Mischpult
Marke	Ecler
Modell	NUO 2.0
Anzahl der Kanäle	2 Stereokanäle
Equalizer	3 Bänder pro Kanal (Bass, Mitten, Höhen)
Crossfader	Ja, einstellbare Kurve
Eingänge	2 x Phono (Cinch), 2 x Line (Cinch), 1 x Aux (3,5 mm Klinke)
Ausgänge	1 x Master (XLR + Cinch), 1 x Booth (6,35 mm Klinke), 1 x Kopfhörer (6,35 mm Klinke)
Abmessungen (B x T x H)	220 x 280 x 100 mm
Gewicht	2,5 kg
Stromversorgung	Netzteil 12 V DC (im Lieferumfang enthalten)
Leistungsaufnahme	10 W max
Hauptfunktionen	Lautstärke, Panorama, Equalizer, Kopfhörervorschau, Crossfader-Kurve, Hochpassfilter, Crossfader-Zuweisung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Lösungsmittel und Scheuermittel vermeiden
Sicherheit	Vor Reinigung vom Netz trennen; nur das mitgelieferte Netzteil verwenden; nicht Feuchtigkeit aussetzen
Ersatzteile und Reparierbarkeit	Ersatzteile auf der Ecler-Website erhältlich; Reparatur durch autorisiertes Servicecenter
Mitgeliefertes Zubehör	Netzteil, USB-Kabel (?)

Häufig gestellte Fragen - NUO 2.0 Ecler

Wie schließe ich einen Plattenspieler an den NUO 2.0 an?

Schließen Sie den Plattenspieler an einen Phono-Eingang (Cinch) an und verbinden Sie die Masse. Stellen Sie sicher, dass der Eingangswahlschalter auf Phono steht.

Kann ich CD-Player mit diesem Mischpult verwenden?

Ja, schließen Sie sie an die Line-Eingänge (Cinch) an und wählen Sie die entsprechende Quelle aus.

Wie stelle ich die Crossfader-Kurve ein?

Verwenden Sie das Potentiometer Crossfader Curve auf der Vorderseite, um von einem harten Schnitt zu einem weichen Überblenden zu wechseln.

Der Kopfhörerausgang funktioniert nicht, was tun?

Überprüfen Sie die Kopfhörerlautstärke (Regler Headphones Level) und stellen Sie sicher, dass der Quellenwahlschalter (Cue) für den gewünschten Kanal aktiviert ist.

Welches Netzteil soll ich verwenden?

Verwenden Sie nur das mitgelieferte Netzteil oder ein gleichwertiges 12V DC Netzteil mit positiver Mittelpolarität und ausreichendem Strom (mindestens 1A).

Wie reinige ich das Mischpult?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, leicht angefeuchtetes Tuch; vermeiden Sie chemische Reinigungsmittel.

Gibt es einen eingebauten Hochpassfilter?

Ja, jeder Kanal verfügt über einen per Taster aktivierbaren HPF (Hochpassfilter), der die tiefen Frequenzen abschneidet.

Kann ich den Mix direkt aufnehmen?

Der NUO 2.0 hat keinen USB-Ausgang; verwenden Sie den Master-Ausgang, um über ein externes Interface aufzunehmen.

Was tun bei Verzerrungen?

Reduzieren Sie die Eingangsverstärkung (Trim) der betreffenden Quelle und stellen Sie sicher, dass der Master-Pegel nicht in der Sättigung ist.

Wo finde ich das vollständige Handbuch?

Das Handbuch steht auf der Ecler-Website oder über Plattformen wie notice-facile.com zum Download zur Verfügung.

BEDIENUNGSANLEITUNG NUO 2.0 Ecler

Alle Angaben sind ohne Gewähr. Messwerte können produktionsbedingten Schwankungen unterliegen. ECLER S.A. nimmt sich das Recht heraus Veränderungen am Gerät vorzunehmen, die zur Verbesserung des Produktes beitragen.

Sicherheitshinweise

Um die optimale Leistung und Effizienz Ihres Mixers sicherzustellen, ist es SEHR WICHTIG, – bevor Sie irgendeinen Anschluss vornehmen – diese Bedienungsanleitung sorgfältig durchzulesen und alle Hinweise gewissenhaft zu befolgen. Wir empfehlen nachdrücklich, eine Reparatur oder Wartung nur von unseren autorisierten technischen Servicestellen durchführen zu lassen.

Dieses Gerät muss über das Netzkabel geerdet sein.

Setzen Sie das Gerät keinesfalls Regen oder Spritzwasser aus und stellen Sie keine Behälter mit Flüssigkeiten oder brennbare Gegenstände wie Kerzen auf das Gehäuse.

Jede Änderung in der Konfiguration des Gerätes muss von einem qualifizierten Techniker durchgeführt werden. Trennen Sie das Gerät immer von der Netzversorgung, wenn ein Anschluss vorgenommen oder entfernt werden soll.

VORSICHT: GEFAHR EINES ELEKTRISCHEN SCHLAGES. NICHT ÖFFNEN!

Garantiebestimmungen

Ihr ECLER Gerät wird umfangreichen Labortests und Qualitätskontrollen unterzogen, bevor es das Werk verlässt. Sollten Sie dennoch während oder nach Ablauf des Garantiezeitraumes Hilfe unserer technischen Serviceabteilung benötigen, senden Sie das Gerät sorgfältig im Originalkarton verpackt, als freies und versichertes Paket an unsere technische Serviceabteilung. Fügen Sie eine Kopie Ihrer Garantiekarte und eine genaue Fehlerbeschreibung bei.

ECLER S.A. gewährt für den NUO2.0-Mixer eine Garantie von einem Jahr ab Datum des Erwerbs für Material- und Fabrikationsmängel.

ECLER, S.A., repariert defekte Geräte kostenfrei inklusive Ersatzteilen und Arbeitszeit innerhalb des oben genannten Zeitraumes.

Um die Gültigkeit der Garantie sicherzustellen, ist er unbedingt erforderlich, dass Sie die korrekt ausgefüllte Garantie-Registrierkarte innerhalb von 10 Tagen nach dem Kaufdatum ihrem ECLER Händler übergeben.

Die Garantie ist nicht übertragbar und ist nur für den Erstkäufer gültig.

Die Garantie umfasst nicht:

* Schäden durch unsachgemässe Behandlung, nicht eingehaltene elementare Vorsichtsmassnahmen, Nichtbeachtung der Bedienungsanleitung sowie bei falschem Anschluss oder Unfällen.

ECLER, S.A. ist nicht verantwortlich für einen direkten oder indirekten Schaden, Verlust oder Beschädigung, der durch das Gerät hervorgerufen wird.

* Geräte, die nicht von unseren autorisierten Servicestellen manipuliert, verändert oder repariert wurden.
* Externe Beschläge und Elektromechanische Teile sowie gebrauchsbedingte Abnutzung.
* Transport- und Versicherungskosten sowie Beschädigungen beim Versand.

Diese Garantie ist nur gültig für Reparaturen oder Servicearbeiten bei einem unserer autorisierten Servicestellen.

Herzlichen Glückwunsch zum Erwerb eines echten, professionellen ECLER-Geräts!

Der NUO2.0 ist ein professioneller DJ Mixer, entwickelt und hergestellt von ECLER, einer in Barcelona ansässigen Firma, die seit 1965 im professionellen Audiobereich tätig ist.

Der NUO2.0 ist ein profesioneller Audiomixer, der für jeden DJ geeignet ist. Dank seiner vielfältigen Funktionen ist dieser Mixer in der Lage, jeden Musikstil abzumischen: Techno, House, Minimal, Electro, Hip Hop, ...

Dank seiner vielseitigen Einstellungsmöglichkeiten von Fader und Crossfader ist der NUO2.0 bestens zum Scratchen geeignet. Darüberhinaus ist der NUO2.0 kompatibel mit dem magnetischen Crossfader Eternal von Ecler welcher, ausgestattet mit einer Garantie von 5 Jahren, ganz speziell für die Cracks unter den Scratchern entwickelt wurde.

In diesem authentischen Mixer sind die besten Komponenten eingebaut, die am Markt erhältlich sind, wodurch eine unübertreffliche Soundqualität erreicht wird. Über 40 Jahre Erfahrung in der Entwicklung von profesionellem Audio-Equipment sind ein Garant für äusserst leistungsfähige Schaltkreise und einen warmen und kristallklaren analogen Sound. Alle Schaltkreise werden in unserer Fabrik in Barcelona hergestellt und getestet.

Der NUO2.0 ist ausserdem ein Mixer, der sich besonders für professionelle Anlagen jeder Art eignet. Sein Design und seine Widerstandsfähigkeit machen ihn zum idealen Werkzeug, sowohl für professionelle Anlagen als auch als tragbares Gerät für die fortschrittlichsten unter den DJ's.

3. INSTALLATION

Bei der Suche nach einem Platz zum Aufbau des NUO2.0 sollte vor allem darauf geachtet werden, dass der Anwender so bequem wie möglich arbeiten kann und dass die Anschlüsse mit Leichtigkeit vorgenommen werden können.

Der NUO2.0 ist hauptsächlich als Tischgerät konzipiert und wird üblicherweise zwischen zwei Turntables oder CD-Playern aufgebaut. Der Mixer misst 37cm (14,57") in der Tiefe und 16,5 cm (6,5") in der Breite.

Mit Hilfe der Seitenteile aus Metall (als Kit separat erhältlich) können Sie den NUO2.0 fest verankern, sei es auf der Oberfläche, die ihn trägt, oder auf den Seitenteilen, die es Ihnen ausserdem ermöglichen, den Mixer zu kippen.

Aufgrund der hohen Empfindlichkeit der PHONO und MICRO Eingänge sollten Sie immer versuchen, den Mixer so weit als möglich von Störquellen (Dimmer, Motoren usw.) und Netzleitungen aufstellen. Aus dem gleichen Grund sollten Sie unter keinen Umständen die Metall-Abdeckung des Gerätes entfernen.

Die Leistungsaufnahme des NUO2.0 ist sehr gering, daher benötigt das Gerät keine Kühlung, extreme Temperaturen sollten aber vermieden werden und die Luft sollte möglichst trocken und staubfrei sein.

Der NUO2.0 arbeitet jetzt mit einem neuen Universalnetzgerät "Schaltnetzteil" und kann einfach und ohne interne Modifikation mit Netzspannungen von 90V bis 264V – 47 bis 63Hz betrieben werden. Vergewissern Sie sich, dass die Netzleitung möglichst weit von den signalführenden Kabeln verlegt wird, um ein mögliches Netzbrummen zu vermeiden.

Um das Gerät vor einer eventuellen elektrischen Überlastung zu schützen, ist eine T 0.5A Sicherung integriert. Sollte sie einmal durchbrennen, trennen Sie das Gerät vom Netz und ersetzen Sie die Sicherung gegen eine identische. Falls auch die neue Sicherung durchbrennen sollte, wenden Sie sich bitte sofort an eine unserer autorisierten technischen Servicestellen.

ACHTUNG: DIE SICHERUNG DARF NIEMALS KURZGESCHLOSSEN WERDEN ODER GEGEN EINE MIT HÖHEREN WERTEN AUSGETAUSCHT WERDEN.

ACHTUNG: Der Sicherungswechsel muss von einem qualifizierten Fachmann durchgeführt werden.

Anschluss der Audio-Eingänge

INPUT 1 PHONO Vinyl-Plattenspieler

INPUT 1 LINE CD Deck

INPUT 2 PHONO Vinyl-Plattenspieler

INPUT 2 LINE CD Deck

INPUT 3 MICRO Mikrofon

INPUT 3 LINE CD Deck 3

Phono Eingänge

Phono Vinyl-Plattenspieler müssen mit einem magnetischen Tonabnehmersystem ausgestattet sein, nominaler Ausgangspegel zwischen -55dBV und -25dBV (1,77 bis 56mV). Die PHONO Eingänge (34) des NUO2.0 verfügen über eine hohe Übersteuerungskapazität (Grenzwert, bevor Verzerrungen auftreten) und können höhere Ausgangspegel als üblich tolerieren. Diese Eingänge besitzen eine nominale Eingangsempfindlichkeit von -40dBV(10mV).

Line Eingänge

Die Sensibilität der als LINE gekennzeichneten Eingänge (35) beträgt 0dBV (1V). Schliessen Sie an diese Eingänge Klangquellen wie CD-, DAT- oder MP3-Player, Keyboards oder andere Instrumente an.

Mikrofon Eingänge

Der MIC Eingang (36) ist geeignet für einen nominalen Eingangspegel von -50dBV (3.16 mV). Der 14 " Jack muss im symmetrischen Modus wie folgt angeschlossen werden:

Phase oder direktes Signal > Spitze

Gegenphase oder indirektes Signal > Ring

Masse

Mantel

Es müssen monophone Mikrofone mit geringer Impedanz (200 bis 600Ω) verwendet werden. Für einen unsymmetrischen Anschluß sollte man einen monophonischen 1/4"-Jack benutzen. Alternativ könnte man einen Stereophonischen 1/4"-Jack für einen unsymmetrischen Anschluss benutzen, indem man die Mantel (Masse) und den Ring kurzschließt. Der NUO2.0 verfügt über 18V Phantomspeisung für Kondensatormikrophone. Ein interner Jumper ermöglicht die Deaktivierung der Phantomspeisung. Der MICRO-Eingang des NUO2.0 wird ab Werk mit aktivierter Phantomspeisung geliefert (siehe Konfigurationsdiagramm).

Anschluss der Audio-Ausgänge

MASTER	Haupt-Endverstärker
BOOTH	Zweiter	Endverstärker
REC	Aufnahmegerät
FX Send/Return	Externes Effektgerät (Eingang und Ausgang)
Headphones	Kopfhörer

MASTER

Der Stereoausgang speist das PA-System mittels symmetrischer XLR3-Anschlüsse (31, 32) und einem asymmetrischen RCA-Anschluss (29). Der Nominalpegel des MASTER-Ausgangs ist auf 0dBV (1V) eingestellt, kann aber mit Hilfe eines internen Jumpers auf +6dBV festgelegt werden. Der MASTER-Ausgangspegel kann mit dem Drehregler MASTER (16) eingestellt werden.

BOOTH

Dieser Ausgang wird im Wesentlichen als lokaler "Booth" Ausgang für den DJ verwendet. BOOTH (33) besitzt unsymmetrierte RCA Stereo-Anschlüsse. Der Pegel beträgt 0dBV (1V), kann aber über interne "jumpers" auf +6dBV (2V) geändert werden. Booth wird vom BOOTH (17) Potentiometer gesteuert.

Aufnahmeausgänge

Dieser Ausgang ist mit RCA Buchsen ausgestattet. REC (37) befindet sich an der Rückwand. Der nominale Pegel aller REC Ausgänge beträgt 0dBV(1V). Das Signal dieses Ausgangs wird post-fader abgenommen, also vor dem MASTER.

FX-Send/Return-Loop für externe Effekte

Die RCA-Anschlüsse des FX-SEND-Ausgangs (27) und des FX-RETURN-Eingangs (28) ermöglichen den Anschluss eines externen Effektegeräts, Samplers oder Sequencers. Der nominale Ausgangspegel des SEND-Ausgangs sowie der des RETURN-Eingangs beträgt 0dBV (1V).

Das Signal, das an den FX-SEND-Ausgang gesendet wird, kann mit Hilfe des PRE/POST-Umschalters (10) vor oder nach dem Fader abgenommen werden und der Pegel dieses Signals wird mit dem entsprechenden Drehregler (11) eingestellt.

Kopfhörer

Um die beste Leistung zu erreichen, sollte der Kopfhörer eine hohe Impedanz (200-600Ω) aufweisen. Er wird durch normalisierte 1/4" Stereo-Jack Stecker an den MONITOR Ausgang (26) angeschlossen. Die Basis des Steckers entspricht der Masse, der Ring dem rechten Kanal und die Spitze dem linken Kanal.

Installieren und schließen Sie den NUO2.0 an, wie im Abschnitt 1 INSTALLATION beschrieben wurde.

Im Folgenden wird eine kurze "Schnellstart" Prozedur beschrieben, die sich ausschließlich auf den LINE Eingang

von Kanal 1 und den Kopfhörer-Monitorausgang bezieht.

1. Bringen Sie die Regler in ihre Ausgangspositionen

Setzen Sie die Drehregler GAIN, HI, MID, LOW (2, 3, 4, 5) von Kanal 1 auf den Rastpunkt in der Mittelposition. Ziehen Sie den Kanalfader (12) auf die untere Position.

2. Schliessen Sie die Kopfhörer an

Nehmen Sie nun den Anschluss an den Kopfhörerausgang (26) vor. Stellen Sie die Pegelkontrolle der Kopfhörer (24) auf minimale Lautstärke ein und bringen Sie die SELECT-Kontrolle (25) in die Position PFL.

3. Schliessen Sie einen CD-Player an

Verbinden Sie den Ausgang des CD-Player mit dem LINE-Eingang des Kanals 1 (35), legen Sie eine CD ein und beginnen Sie mit der Wiedergabe.

4. Schliessen Sie das Netzkabel des Mixers an

Schliessen Sie das Netzkablel an den Versorgungseingang (39) des Mixers an und schalten Sie das Gerät ein, indem Sie den MAINS-INPUT-Schalter (40) drücken. Beide Elemente befinden sich an der Rückseite des Mixers.

5. Wählen Sie eine Eingangsquelle

Stellen Sie sicher, dass der Schalter zur Auswahl der Eingangsquelle des Kanals 1 (1) sich in der als LINE gekennzeichneten Position befindet, drücken Sie den PFL-Schalter (9), worauf das PFL VU-Meter (14) aufleuchten muss. Sollte das VU-Meter nicht aufleuchten, überprüfen Sie bitte, ob der CD-Player richtig angeschlossen ist und ob ein Audiotrack wiedergegeben wird.

6. Justieren Sie den Eingangspegel

Drehen Sie den GAIN-Regler (2) so lange, bis das VU-Meter 0dB anzeigt.

7. Weisen Sie das Signal dem Hauptausgang zu

Schieben Sie den Fader des Kanals 1 (12) ans obere Ende und bringen Sie den Crossfader (13) ans linke Ende.

8. Überprüfen Sie das Signal mit Ihrem Kopfhörer

Stellen Sie mit dem LEVEL-Regler (24) eine angenehme Abhörlautstärke ein. Sie sollten die Musik jetzt über den Kopfhörer hören. Drehen Sie den SELECT-Regler (25) nach rechts, um das PFL-Signal mit dem MIX-Signal zu vermischen. Wenn Sie den Regler ganz nach rechts drehen, hören Sie nur noch das MIX-Signal.

9. Überprüfen Sie die Auswirkung der Tonkontrolle

Experimentieren Sie mit dem leistungsstarken 3-Band-Stereo-Equalizer (3, 4, 5). Diese Tonkontrolle ist für eine kreative Soundmodifikation entworfen worden: jedes Band kann mit Hilfe der grossen und ergonomisch gestalteten Drehregler individuell isoliert werden.

10. Einstellung der Crossfaderkurve

Die XFADER-SHAPE-Kontrolle (23) ermöglicht es, die Steigung der Crossfaderkurve präzise einzustellen. Wird der Regler komplett nach links gedreht, so können zwei Musikstücke sanft miteinander verschmolzen werden. Die Crossfaderkurve wird steiler, je mehr man den Regler nach rechts dreht. Wird der Regler komplett nach rechts gedreht, so findet bei einer leichten Bewegung des Crossfaders, ein schlagartiger Wechsel von einem Stück zum anderen statt. Diese Einstellung eignet sich besonders gut zum Scratchen.

5. BETRIEB UND BEDIENUNG

Inbetriebnahme

Dies geschieht mit dem Schalter (40), der sich an der Rückseite des Geräts befindet. Kurz nach der Betätigung dieses Schalters wird die Anzeige LED ON (15) aufleuchten. Auch wenn das durch die Inbetriebnahme des NUO2.0 produzierte Rauschen minimal und so gut wie inexistent ist, wenn alle Fader auf Minimum stehen, ist es trotzdem empfehlenswert, das Einschalten der Geräte in folgender Reihenfolge durchzuführen:

1. Soundquellen
2. Mixer, Equalizer, aktive Filter
3. Zuletzt die Endverstärker

Das Ausschalten sollte exakt im umgekehrter Reihenfolge ausgeführt werden, um eine mögliche Beschädigung der Lautsprecher auszuschließen.

Bedienung

Eingangswahlschalter

Jeder Kanal verfügt über einen Eingangsschalter (1).

Kanal GAIN

Alle Eingänge des NUO2.0 sind mit einem GAIN Regler (2) zur Eistellung der Eingangsempfindlichkeit ausgestattet. Der GAIN Regler steuert den Eingangspegel jedes Kanals, um die unterschiedlichen an den Mixer angeschlossenen Signalquellen zu kompensieren.

Die Einstellung der Verstärkung muss mit grösster Sorgfalt und unter Beachtung des PFL VU-Meters (14) vorgenommen werden. Die Standardpegel-Referenz zum Mixen von Audiosignalen beträgt 0dBV.

Equalizer

Die Klangregler jedes Kanals erlauben eine Verstärkung/Absenkung von +10/-30dB boost/cut bei den hohen (3) und tiefen Frequenzen (5) sowie +10/-25dB im Mitteltonbereich (4). Dieser breite Regelbereich wurde speziell für kreative Live Performance entwickelt. Mit den drei ISOLATOR-Tasten (6, 7, 8) unterhalb der LOW Regler der Kanäle 1 & 2 können die tiefen, mittleren oder hohen Frequenzen außerdem "im Fluge" abgeschaltet werden.

ACHTUNG: Setzen Sie den Equalizer mit Vorsicht ein, eine zu hohe Verstärkung im tiefen Frequenzbereich könnte eine übermäßige Auslenkung der Lautsprechermembranen zur Folge haben.

Monitorsystem

Der NUO2.0 ist mit einem flexiblen und einfach zu bedienenden Monitorsystem ausgestattet, das eine sehr feinfühlige Einstellung der PFL (Pre-fader listening) sowie MIX (MIX Program Monitor) Pegel über die VU-Meter und die Kopfhörer gestattet. Jeder Kanal kann durch Betätigen der entsprechenden PFL (9) Tasten angezeigt und vorgehört werden.

Bei der Kontrolle über Kopfhörer ermöglicht das SELECT Potentiometer (25) eine Überblendung des ausgewählten PFL zusammen mit dem Haupt-MIX Programm. Der LEVEL Regler (24) steuert den Pegel des Kopfhörerausgangs.

Senden von Signalen an externe Effektegeräte FX Send/Return

Die 2 Hauptkanäle des NUO2.0 sind mit Drehreglern (11) ausgerüstet, die es ermöglichen, das Signal eines Kanals an ein externes Effektegerät, Sampler, usw. zu senden. Mit den Reglern kann man den Signalpegel des gesendeten Signals für jeden Kanal genau dosieren.

Der FX-SEND-Ausgang (27) wird an den Eingang des Effektegeräts angeschlossen und der Ausgang desselben an den RETURN-Eingang (28) oder an den LINE-Eingang (35) des Mixers.

Dieses Send-Signal kann mittels des PRE/POST-Kippschalters (10) vor oder nach dem Kanalfader entnommen werden.

Fader

Der NUO2.0 ist mit einer neuen Generation der ECLER-Fader ausgestattet. Es handelt sich dabei um 45mm Fader (12), die äusserst präzise und weich in der Handhabung sind und Dank des VCA-Systems von ECLER mehr als 4.000.000 Betätigungen überdauern (VCA: Voltage Controlled Amplifier).

Die Nutzung der VCA-Technologie ermöglicht es, das Verhalten des Faders zu modifizieren. An der Fronttafel befindet sind der Drehregler FADER SHAPE (19), mit dem die Kurve des Faders eingestellt werden kann. So ist es, unter anderem, möglich, die Lautstärke des Signals proportional auf die Länge des Faders zu verteilen oder aber schlagartige Sprünge in der Lautstärke zu erzeugen.

Der REVERSE-Umschalter (18) kehrt die Richtung der Fader um.

Crossfader

Der Crossfader des NUO2.0 beinhaltet eine Reihe von Kontrollreglern, die es ermöglichen, sein Verhalten zu modifizieren, was ihn zu einem äusserst präzisen Werkzeug macht. Die XFADER-SHAPE-Kontrolle (23) ermöglicht es, die Steigung der Crossfaderkurve präzise einzustellen. Wird der Regler komplett nach links gedreht, so können zwei Musikstücke sanft miteinander verschmolzen werden. Die Crossfaderkurve wird steiler, je mehr man den Regler nach rechts dreht. Wird der Regler komplett nach rechts gedreht, so findet bei einer leichten Bewegung des Crossfaders ein schlagartiger Wechsel von einem Stück zum anderen statt. Diese Einstellung eignet sich besonders gut zum Scratchen.

Der REVERSE-Umschalter (21) kehrt die Richtung des Crossfaders um. Je nach ausgewählter Richtung können sowohl "cuts", als auch "transforms" ausgeführt werden, wenn man den Crossfader in dieselbe Richtung bewegt.

Die elektronische Korrektur des CUT IN (22) ist nur effektiv, wenn der NUO2.0 mit dem optionalen ETERNAL-Crossfader ausgerüstet ist. Falls der Standard-Crossfader verwendet wird, so muss der CUT-IN-Drehregler in der als OFF gekennzeichneten Position bleiben. Mit dem Begriff CUT IN bezeichnet man die Distanz zwischen dem Anschlag des Crossfader und dem Einblendepunkt des Signals. Wird ein kurzes CUT IN verwendet, so erhält man einen fast augenblicklichen Signalschnitt. Um die Position für diese Einstellung festzulegen, schieben Sie den Crossfader bis zum Anschlag und dann drehen Sie den CUT-IN-Drehregler nach rechts, so lange bis das Musiksignal hörbar wird. Wünschen Sie ein längeres CUT IN, so drehen Sie den CUT-IN-Drehregler nach links.

Wollen sie die Lebensdauer Ihres Crossfaders verlängern, so besteht die Möglichkeit, den NUO2.0 mit dem preisgekrönten ETERNAL-Crossfader auszurüsten. Hierbei handelt es sich um einen Crossfader, bei dem induktive Technologie, basierend auf einem magnetischen Kontrollsystem, zur Anwendung kommt. Diese absolut kontaktfreie Technologie, in Verbindung mit einem einzigartigen mechanischen Gleitsystem, bietet eine extrem weiche Handhabung und macht diesen Crossfader zu einem der präzisesten unter den derzeit auf dem Markt erhältlichen Crossfadern. Der induktive ETERNAL Crossfader wurde besonders für die Ausführung von extremen Turntablism-Techniken entwickelt, bei denen es auf ausserordentlich schnelle und weiche Crossfader-Bewegungen ankommt.

Zur Installation eines ETERNAL-Crossfaders führen Sie bitte die folgenden Anweisungen aus:

1. Entfernen Sie das Bedienelement des Crossfaders von der Oberfläche des Mixers.

2. Lösen Sie die Schrauben, mit denen die Abdeckung des Mixers befestigt ist, und entfernen Sie diese.

3. Entfernen Sie die Schrauben, mit denen der Crossfader befestigt ist.

4. Lösen Sie vorsichtig den Multipin-Stecker.

1. Ersetzen Sie den vorhandenen Crossfader durch den ETERNAL-Crossfader. Beachten Sie hierbei die in der Zeichnung beschriebene Ausrichtung.
2. Fixieren Sie den neuen Crossfader mit den beiden Schrauben.
3. Schliessen Sie nun den Multipin-Stecker an, den Sie zuvor entfernt haben.
4. Bringen Sie die Abdeckung an und verschrauben Sie diese.
5. Bringen Sie erneut das Bedienelement am Crossfader an.

ACHTUNG: Verwenden Sie ausschliesslich ECLER Originalteile.

WARNUNG: Der Austausch des Crossfaders muss von einem qualifizierten Techniker durchgeführt werden.

Ausgangspegel für MASTER und BOOTH

Der NUO2.0 beinhaltet zwei Hauptausgangs-Pegelregler MASTER und BOOTH. Der MASTER Pegel wird durch den MASTER (16) Regler gesteuert. Der BOOTH Pegel wird durch den BOOTH (17) Regler gesteuert.

6. WEITERE HINWEISE

Erdungsschleifen

Stellen Sie immer sicher, dass weder am Mixer angeschlossene Signalquellen noch am Ausgang angeschlossene Geräte über die Masse verbunden sind; das heißt, die Erdungsleitung sollte sie niemals über zwei verschiedene Wege erreichen können, da dies zu einem Brummen und zu einer reduzierten Wiedergabequalität führen kann. Zur Vermeidung von Erdungsschleifen sollten Sie sich vergewissern, dass sich die Abschirmungen der Kabel, falls sie mit dem Chassis verbunden sind, niemals gegenseitig berühren.

Hintergrundrauschen

Der Einsatz aktiver Schaltungen kann, abhängig von der Konfiguration zu einem signifikanten Rauschpegel führen. Der NUO2.0 wurde für einen minimalen Rauschpegel optimiert. Der Rauschpegel hängt jedoch immer von der korrekten Bedienung und Installation des Mixers ab. Es ist beispielsweise nicht das selbe, ob ein FADER auf "2" steht und der MASTER auf "10", als umgekehrt; FADER auf "10" und MASTER auf "2". Im ersten Fall erhalten Sie einen sehr schlechten Signal-/Rauschabstand, der durch den Master voll verstärkt wird, während im zweiten Fall die Verstärkung des Signal-/Rauschabstandes nur "2" beträgt. Als Resultat erhalten Sie im ersten Fall ein wesentlich höheres Hintergrundrauschen als im zweiten Fall.

Audio Anschlüsse

Als generelle Fausregel sollten die Signalkabel so kurz als möglich sein und möglichst hochwertige Kabel und Stecker verwendet werden. Kabel und Stecker werden oft billig gehalten; dies resultiert aber ebenso oft in einer schlechten Soundqualität.

Reinigung

Das Bedienungsfeld darf auf keinen Fall mit Mittel gereinigt werden, die Lösungs- oder Schleifmittel enthalten, da dies zu einer Beschädigung der des Geräts führen könnte. Zur Reinigung ein mit Wasser angefeuchtetes Tuch und flüssigen Neutralreiniger verwenden und anschließend mit einem trockenen Tuch abtrocknen. Nach Verwendung Schweißflecken entfernen. In das Innere des Geräts darf auf keinen Fall Wasser eindringen.

1. Eingangswahlschalter
2. Eingangspegelregler, GAIN
3. Höhenregler, HI
4. Mittenregler, MID
5. Tiefenregler, LOW
6. Hochfrequenz Unterdrückung, HI
7. Mittelfrequenz Unterdrückung, MID
8. Bassfrequenz Unterdrückung, LOW
9. Prefader Vorhörschalter, PFL
10. Send Taste zum Effekt Bus, PRE/POST
11. Sende-Controller an Effekte, FX SEND

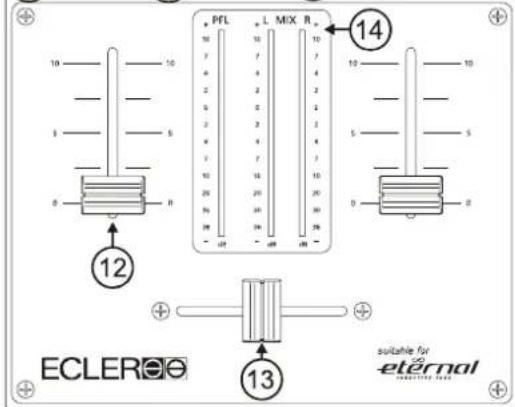

12. Fader
13. Austauschbarer
14. LED VU Meter
15. LED-Anzeige für den Betriebszustand, ON
16. Ausgang Pegelregler, MASTER
17. Ausgang Pegelregler, BOOTH
18. Fader Umkehrfunktion, REVERSE
19. Einstellen der Fader-Form, FADER SHAPE
20. Crossfader Kurvenmodus, SWITCH FADE
21. Crossfader Umkehrfunktion, REVERSE
22. Crossfader "Cut in time" Einstellung, CUT IN
23. Crossfader Kurveneinstellung, XFADER SHAPE
24. Kopfhörerpegelregler, LEVEL
25. PFL/MIX Crossfaderkontrolle, SELECT
26. Stereo Kopfhörerbuchse

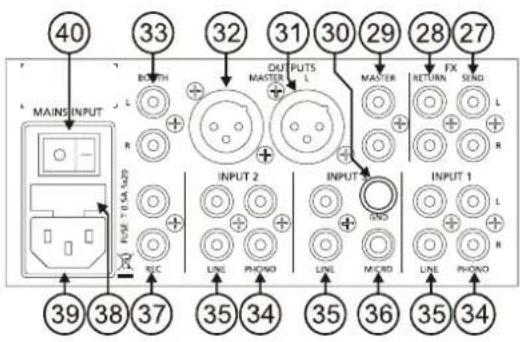

27. Externer FX Send Ausgang, FX SEND
28. Externer FX Return Eingang, FX RETURN
29. RCA Ausgang, MASTER
30. Erdungsklemme, GND
31. Symmetrierter Hauptausgang, links, MASTER L
32. Symmetrierter Hauptausgang rechts, MASTER R
33. RCA Ausgang, BOOTH
34. Phono Eingang, PHONO
35. Line Eingang, LINE
36. Micro Eingang, MICRO
37. Aufnahme-Ausgang, REC
38. Sicherungshalter
39. Netzanschlußbuchse
40. Netzanschluß
41. Kanal 3 Pegelregler, LEVEL

Inputs

Sensitivity

nom/Impedance

LINE

0dBV/50kΩ

P

H

O

N

O

-

M

I

C

R

O

-

F

X

R

E

T

U

R

N

Outputs Level/Minimum Load

MASTER (BAL)

0dBV/600Ω 1V*(+6dB 2V)

MASTER (UNBAL)

0dBV/2.2kΩ 1V*(+6dB 2V)

BOOTH (UNBAL)

0dBV/2.2kΩ 1V*(+6dB 2V)

R

E

C

0

d

B

HEADPHONES

200mW/200Ω THD 1%

F

X

S

E

N

D

Frequency

Response

LINE

10Hz÷30kHz

-1dB

MICRO

10Hz÷25kHz

-1dB

P

H

O

N

O

R

FX

RETURN

10Hz÷50kHz

-1dB

THD+N

LINE

<0.07%

M

I

C

R

O

<

P

H

O

N

O

<

F

X

R

E

T

U

R

N

CMRR

MICRO

>70dB

@

1kHz

Signal

Noise

Ratio

LINE

>95dB

MICRO

>85dB

PHONO

>90dB

FX

RETURN

>100dB

Gain

control

INPUTS

1-2

±15dB

INPUT

3

±20dB

Tone control Inputs 1-2

LOW

+10 / -30dB

MID

+10

/

-25dB

HI

+10

/

-30dB

Tone

control

Input

3

LOW

±15dB

HI

±15dB

Kill Filter, cut frequency at -6dB (Slope 12dB/oct)

LOW

200Hz

MID

200Hz÷6.8kHz

H

I

6

.

8

k

Phantom voltage

+18VDC/5mA

max.

Mains

90-264VAC

47-63Hz

Power consumption

30VA

Dimensions

370x165x80mm

W e i g h t (*) Internally selectable

