eSAM702 - Mischpult Ecler - Kostenlose Bedienungsanleitung

Produkttyp	Professionelles Mischpult
Marke	Ecler
Modell	eSAM702
Kategorie	Mischpult
Anzahl der Eingangskanäle	6 stereo MICRO/LINE Kanäle + 1 stereo LINE Kanal
Eingangsanschlüsse	Euroblock für Mikrofon (symmetrisch) und Stereo-Line (unsymmetrisch)
Phantomspeisung	+18 V DC, über internen Jumper auf allen MIC-Eingängen aktivierbar
Hauptausgänge	Symmetrisches Stereo auf Euroblock (OUT L/OUT R)
Auxiliar-/Aufnahmeausgang	AUX/REC auf Euroblock, Nennpegel 0 dBV, optional +6 dB Verstärkung
Fernbedienung MUTE	Eingang für potentialfreien Schließer (NO)
Entzerrung	3 Bänder (100 Hz, 2 kHz, 10 kHz) mit Schraubendreher-Einstellung, ±15 dB
Talkover-Funktion	Zuweisbar zu den Eingängen 1 bis 6, dämpft die anderen Eingänge
VU-Meter	Anzeige des Hauptmischsignalpegels (3 LEDs pro Kanal)
Stromversorgung	90-264 V AC, 47-63 Hz, automatisch ohne Einstellung
Sicherung	Träge 0,5 A, nicht durch höheren Wert ersetzen
Installation	19-Zoll-Rack, 1U Höhe
Belüftung	Ohne Lüfter, geringe Wärmeableitung
Wartung und Reinigung	Mit feuchtem Tuch reinigen, keine Lösungsmittel oder Scheuermittel verwenden
Sicherheit	Erdung erforderlich, nicht Wasser aussetzen
Reparierbarkeit	An den Ecler-Kundendienst; keine vom Benutzer zu wartenden Teile im Inneren
Gewicht	Ca. 2,5 kg (geschätzt)
Abmessungen (B x H x T)	483 x 44 x 200 mm (geschätzt für 1U Rack)

Häufig gestellte Fragen - eSAM702 Ecler

Wie schließe ich ein Mikrofon an das eSAM702 an?

Verwenden Sie einen Euroblock-Stecker für den MIC-Eingang. Stellen Sie den MIC/LINE-Schalter auf der Rückseite auf MIC und passen Sie die Verstärkung mit dem GAIN-Regler an. Die Mikrofone sollten niederohmig (200-600 Ω) und mono sein.

Wie aktiviere ich die Phantomspeisung für Kondensatormikrofone?

Die Phantomspeisung (+18 V) wird über einen internen Jumper aktiviert. Standardmäßig ist sie deaktiviert. Öffnen Sie das Gehäuse (durch qualifizierten Techniker) und setzen Sie den Jumper gemäß Schema, um sie zu aktivieren.

Was ist die Talkover-Funktion und wie aktiviere ich sie?

Die Talkover-Funktion priorisiert einen Eingang (1 bis 6), indem sie die anderen dämpft, wenn ein Signal erkannt wird. Aktivieren Sie sie, indem Sie den 'TK'-Schalter des gewünschten Kanals auf der Vorderseite drücken.

Wie stelle ich die Entzerrung des eSAM702 ein?

Die Entzerrung erfolgt mit einem Schraubendreher an den Potentiometern auf der Vorderseite. Drei Bänder sind verfügbar: Bässe (100 Hz), Mitten (2 kHz) und Höhen (10 kHz), mit einem Bereich von ±15 dB.

Wie vermeide ich Massebrummen und Hintergrundrauschen?

Stellen Sie sicher, dass die Massen der angeschlossenen Geräte nicht über mehrere Wege verbunden sind. Verwenden Sie abgeschirmte Kabel und verbinden Sie die Schirme nicht mit dem Chassis. Stellen Sie die Eingangsverstärkungen richtig ein, um ein gutes Signal-Rausch-Verhältnis zu erhalten.

Welche Reihenfolge wird zum Ein- und Ausschalten des Systems empfohlen?

Schalten Sie zuerst die Audioquellen ein, dann das Mischpult, den Equalizer, die Prozessoren und zuletzt die Endstufen. Ausschalten in umgekehrter Reihenfolge.

Wie schließe ich ein externes Abspielgerät (MP3-Player, Smartphone) an?

Verwenden Sie einen Stereo-LINE-Eingang (Eingänge 1 bis 6 oder Eingang 7). Für Quellen mit niedrigem Pegel stellen Sie den internen Jumper von Eingang 7 auf -6 dBV. Schließen Sie keinen Plattenspieler ohne RIAA-Vorverstärker an.

Was tun, wenn die Sicherung des Geräts durchbrennt?

Trennen Sie das Gerät vom Netz und ersetzen Sie die Sicherung durch eine identische träge Sicherung von 0,5 A. Wenn das Problem weiterhin besteht, wenden Sie sich an den Ecler-Kundendienst. Verwenden Sie niemals eine Sicherung mit höherem Nennwert.

Wie reinige ich die Frontplatte des Mischpults?

Verwenden Sie ein feuchtes Tuch ohne Lösungsmittel oder Scheuermittel, um die Beschriftung nicht zu beschädigen. Achten Sie darauf, dass keine Flüssigkeit durch die Öffnungen der Bedienblende eindringt.

Welche Kabeltypen sollten für die Hauptausgänge verwendet werden?

Die Ausgänge sind symmetrisch auf Euroblock. Verwenden Sie abgeschirmte dreiadrige Kabel (heiß, kalt, Masse). Für unsymmetrischen Betrieb schließen Sie nur heiß und Masse an.

BEDIENUNGSANLEITUNG eSAM702 Ecler

EN USER MANUAL
ES MANUAL DE INSTRUCCIONES
FR NOTICE D'UTILISATION
DE BEDIENUNGSCANLEITUNG

eSAM702

Wecler

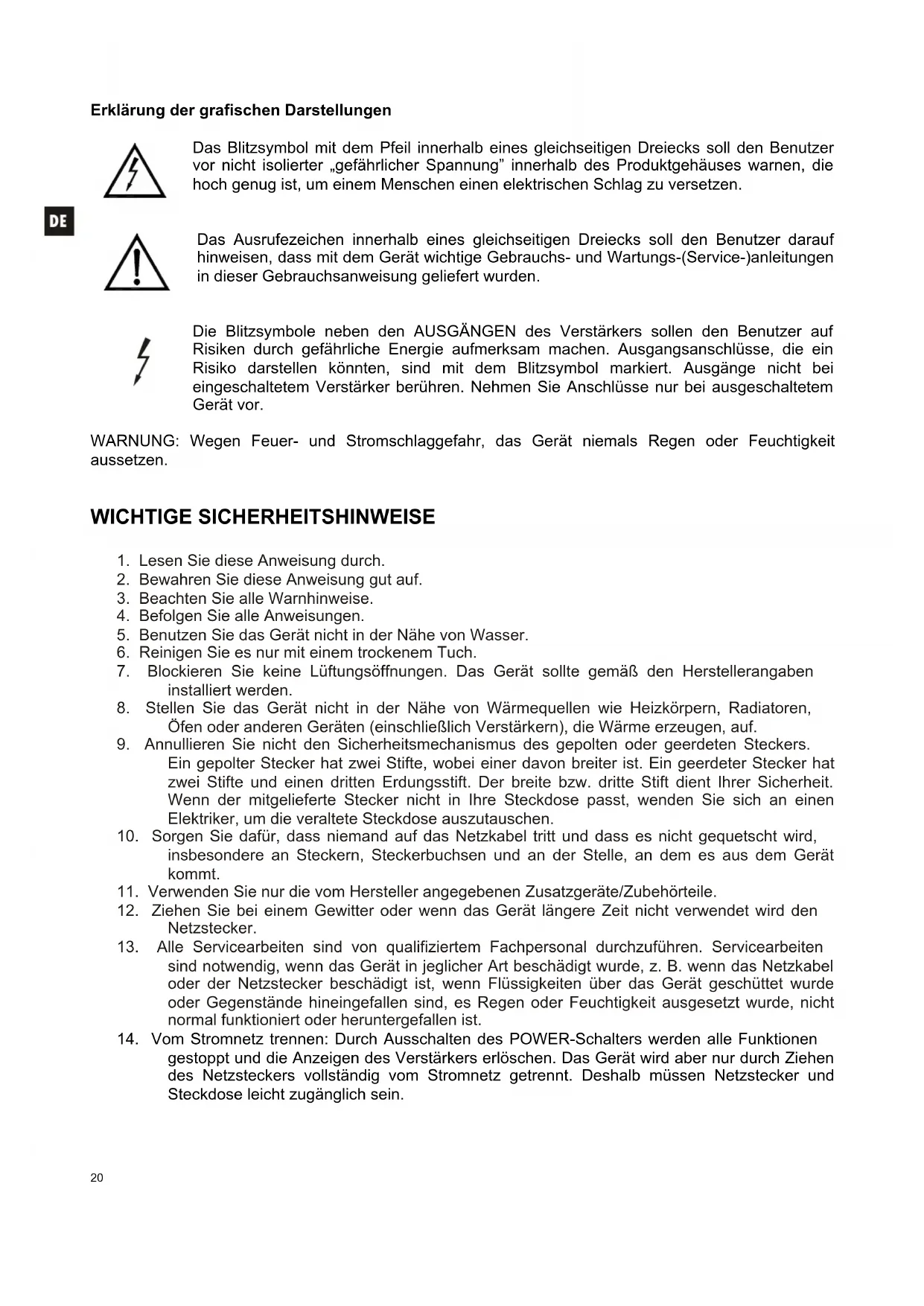

Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung" innerhalb des Produktgehauses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer darauf hinweisen, dass mit dem Gerät wichtige Gebrauchs- und Wartungs-(Service-)anleitungen in dieser Gebrauchsanweisung geliefert wurden.

Die Blitzsymboleiben den AUSGÄNGEN des Verstärkers sollen den Benutzer auf Risiken durch gefährliche Energie aufmerksam machen. Ausgangsanschlussse, die ein Risiko darstellen konnten, sind mit dem Blitzsymbol markiert. Ausgänge nicht bei eingeschaltetem Verstärker berühren. Nehmen Sie Anschlüsse nur bei ausgeschalteten Gerät vor.

WARNING: Wegen Feuer- und Stromschlaggefahr, das Gerät niemals Regen oder Feuchtigkeit aussetzen.

WICHTIGESICHERHEITSHINWEISE

1. Lesen Sie diese Anweisung durch.
2. Bewahren Sie diese Anweisung gut auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Anweisungen.
5. Benutzen Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenem Tuch.
7. Blockieren Sie keine Luftungsöffnungen. Das Gerät solle gemäß den Herstellerangaben installiert werden.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Radiatoren, Öfen oder anderen Geräten (einschließlich Verständern), die Wärme erzeugen, auf.
9. Annullieren Sie nicht den Sicherheitsmechanismus des gapolten oder geerdeten Steckers. Ein gapolter Stecker hat zwei Stifte, wobei einer davon breiter ist. Ein geerdeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der breite bzw. dritte Stift dient ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.
10. Sorgen Sie damit, dass niemand auf das Netzkabel tritt und dass es nicht gequetscht wird, insbesondere an Steckern, Steckerbuchsen und an der Stelle, an dem es aus dem Gerät kommt.
11. Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile.
12. Ziehen Sie bei einem Gewitter oder wenn das Gerät längerere Zeit nicht verwendet wird den Netzstecker.
13. Alle Servicearbeiten sind von qualifizierten Fachpersonal durchzuführen. Servicearbeiten sind notwendig, wenn das Gerät in jeglicher Art beschädigt wurde, z. B. wenn das Netzkabel oder der Netzstecker beschädigt ist, wenn Flüssigkeiten über das Gerät geschüttet wurde oder Gegenstände hineingegeben sind, es Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal Funktioniert oder heruntergefallen ist.
14. Vom Stromnetz trennen: Durch Ausschalten des POWER-Schalters werden alle Funktionen gestopt und die Anzeigen des Verständerkers erlösen. Das Gerät wird aber nur durch Ziehen des Netzsteckers vollständig vom Stromnetz getrennt. Deshalb müssen Netzstecker und Steckdoseleitung zugänglich sein.

BEDIENUNGSPANLEITUNG

1. WICHTIGE VORBEMERKUNG 2 2
   1.1. Sicherheitsmaßnahmen
2. EINFUHRUNG 2
3. INSTALLATION 2 3
4. EINGÄNGE 2 3
   5.AUSGANGE 2 4
5. WEITERERE ERLÄUTERUNGEN 2 5

6.1. Inbetriebnahme 25
6.2. Equalizer 25
6. 3 V U - M e t e r
6.4. Erdungsschleifen, Hintergrundrauschen
6.5. Reinigung 25

1. TECHNISCHE DATEN 2 6
2. DIAGRAMME 2 7

8.1. Funktionsbeschreibung 27
8.2. Funktionsbersicht 27

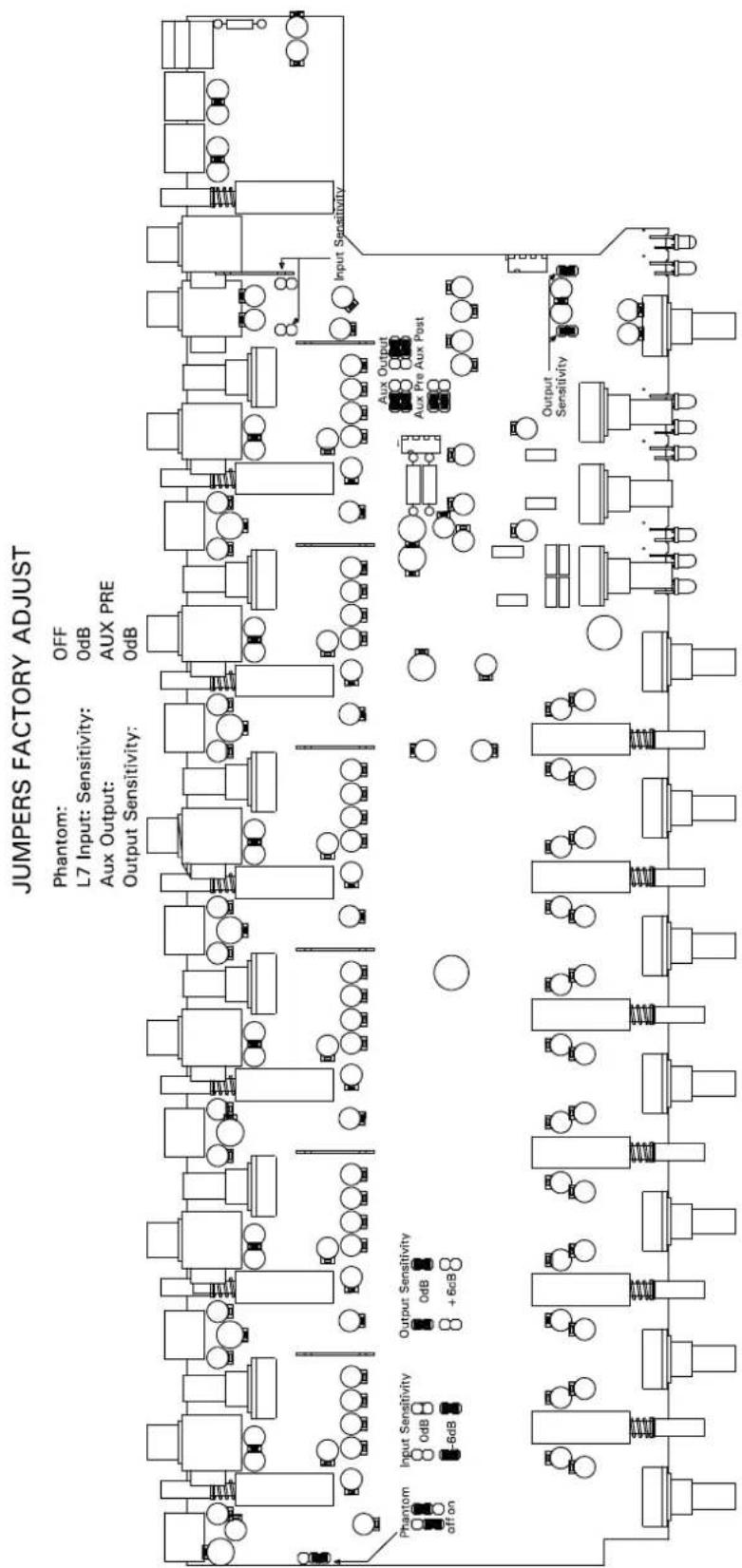

8.3. Konfiguration der Eingangsempfindlichkeiten
8.4. Blockschaltbild 29

1. WICHTIGE VORBEMERKUNG

Wir bedanken uns für Ihr Vertrauen, unseren eSAM702 Mixer zu wahlen.itte lessen Sie alle Erlauterungen in dieser Bedienungsanleitung sorgfaltig durch, BEVOR Sie theses Gerat anschlieben.

Eventuelle Reparaturen sollenn nur von unserer technischen Service Abteilung durchgefuhrt werden, um einen optimalen Betrieb sicherzustellen.

1.1. Sicherheitsmaßnahmen

Dieser Apparat muß mittels seines Netzkabels geerdet werden.

Es darf kein Regen oder andere Flüssigkeiten in das Gerät gelangen. Stellen Sie niemals

Flüssigkeitbehälter oder flammende Gegenstände wie z.B. Kerzen auf die Gerätoberfläche.

Überlassen Sie jeder Änderung in der Konfiguration des Geräts stets qualifiziertem Fachpersonal.

Bevor Sie den eSAM702 an andere Geräte anschließen,ziehen Sie immer den Netzstecker.

Im Inneren der Endstufe befinden sich keine für den Benutzer gedachte Bedienelemente.

VORSICHT: GEFAHR EINES ELEKTRISCHEN SCHLAGES. NICTT OFFNEN!

2. EINFUHRUNG

Der eSAM702 ist ein einfach zu handhabender, professioneller Mixer, der für Soundanwendungen konstruiert wurde. Seine hauptsächlichen Merkmale sind die folgenden:

• 6 Eingangskanäle MICRO/LINESTEREO.
• 1 siepte LINE STEREO Eingangskanal
  Main-Stereoausgang symmetrisch
• Mikroempfindlichkeit einstellbar an der Rückwand.
  +18 V DC Phantomspeisung an allen MIC-Eingangen verfügbar.
• Beinhaltet Talkover, welches den Eingängen 1 bis 6 zugewiesen werden kann (einer, zwei oder)samtliche Eingänge konnen gleichzeitig die Talkover-Funktion haben)
• Generelle Dreibandlungregelung mittels Schraubenzieher
  3 LED-Pegelanzeigen pro Kanal für Stereo-Mixsignal
• Pegeleinstellung Hauptausgang.
  Aufnahmeausgang.
• Eingang für "MUTE" Fernbedienung: möglich den Anschluss externer potenialfreier Kontaktschlüsse (Brandmeldesysteme oder andere Sicherheitsvorrichtungen), die den Mixer bei Aktivierung des normalerweise offen (NO") Steuersignals stummschalten müssen
  Wahlregler Mono / Stereo des Main-Mix-Ausgangs

3. INSTALLATION

Der eSAM702 ist ein Mixer, der speziell für den Einbau in Standard-Racks von 19" Breite konstruiert wurde, wo er eine Höheneinheit belegt. Er wurde konzipiert für den Gebrauch durch Personen mit geringen technischen Kenntnissen,ecause sind die Elemente zur Tonsteuerung nur mit Hilfe eines Einstell-Schraubenziehers zuganglich, während die Einstellung der Ein- und Ausgangspiegel mit Hilfe von leicht zuganglichen, klassischen Drehreglern möglich ist.

Dank seines niedrigen Stromverbrauchs und seiner geringen Wärmeabgabe ist beim eSAM702 keinerlei Ventilation nötig. Allerdings ist eine Installation in staubiger Umgebung und/oder in Umgebungen mit extrem hoher Temperatur und Luftfeuchtigkeit zu vermeiden.

Es ist darauf zu achtenden, dass der Mixer nicht in der Naze von Larm- oder Störungsquellen (Spannungswandler, Motoren usw...) und elektrischen Leitungen installiert wird.

Der eSAM702 arbeitet mit Wechselspannung zwischen 90 und 264 V AC und zwischen 47 und 63Hz . Das Gerät besitzt ein überdimensioniertes Netzteil, das in der Lage ist, sich ohne zusätzliche Einstellungen weltweit an jederwede Netzspannung anzupassen.

Um den Mixer vor eventuellen Überspannungen zu schätzen, ist der eSAM702 mit einer tragen 0,5 A Sicherung ausgestattet. Sollte diese Sicherung durchbrennen, damit sie nur mit einer identischen Sicherung ersetzt werden. Falls diese Sicherung bereits durchbrennen sollen, wenden Sie sichitte an unsere technische Serviceabteilung. NIEMALS DARF EINE SICHERUNG MIT HOHEREN WERTEN EINGESETZT WERDEN.

VORSICHT: Den Wechsel der Sicherung sollte ein qualifizierter Techniker durchführten.

4. EINGÄNGE

Der eSAM702 nimmt an jedem seiner 6 ersten Eingänge (MICRO Mono oder LINE Stereo) zwei verschiedene Arten von Audiosignalen auf, die über einen MIC/LINE-Umschalter an der Geräte-Rückseite währbar sind:

• Mikrofonsignal: die 6 mischbaren Kanäle sind mit Euroblock-Anschluss versehen und konnen Signale mit einem Nenn-Eingangspegel von -50dBV (3,16mV) bis zu -20dBV (0,1mV) aufnehmen, wobei das Gain an der Geräterückseite mit Hilfe des GAIN-Reglers einstellbar ist.

Das folgende Diagramm zeigt die Mikrophon-Anschlüsse:

Symmetrierten

1.Hot (+18V)
2. Cold (+18V)
3. Masse (0V)

(Phantom ON)

Unsymmetrierten

1.Hot (+18V)
2-3. Masse (0V)

(Phantom ON)

Die Mikrophone mussen eine geringe Impedanz besitzen (200 - 600Ω) und Mono sein.

Der eSAM702 verfügbar über Phantomeinspeigung für Kondensator-Mikrofone, die über internen Jumper aktiviert werden kann (siehe Diagramm). Standardmäßig (Werkseinstellung) ist die Phantomeinspeigung nicht aktiviert.

Die Talkover-Funktion (Prioritat) wird wirksam, sobald festgestellt wird, dass an den Eingängen 1 bis 6, denen diese Funktion zugewiesen wurde, ein Signal anliegt. Es werden dann alle übrigen Eingänge des Geräts, denen keine Talkover-Funktion zugewiesen wurde, gedämpft. Die Funktion wird für jeder Eingangskanal mit Hilfe des Umschalters "TK" an der vorderen Bedientafel aktiviert oder deaktiviert.

• Angesichts der bedeutenden Pegelunterschiede, die es zwischen den üblichen Klangquellen CD und LINE sowie anderen Geräten, die Audiosignale übergeben können, gibt, verfügt der eSAM702 über eine Standard-Line-Empfindlichkeit (0dBV) für die LINE-Eingänge 1 bis 6 und über einen Empfindlichkeitsregler für 0 / -6dBV für den LINE-Eingang Nummer 7, einstellbar mittels internem Jumper und standardmaßig auf 0dBV eingestellt. Die Empfindlichkeit von -6dBV ist ideal für Klangquellen mit niedrigem Pegel wie z.B. Multimedia-Abspielgeräte, tragbare MP3-Player, Tablets, Rechner, Mobiltelefon usw.

Der DIREKTE ANSCHLUSS von Plattenspielern an这点 Gerät ist NICT MÖGLICH, da keiner der Eingänge des eSAM702 über einen RIAA-Vorverträger verfügt.

5.AUSGANGE

Der eSAM702 verfügbar über einen elektronisch symmetrierten Main-Stereo-Ausgang (OUT L / OUT R) mit Euroblock-Anschlüssen.

Anschluß gemäß folgenden Diagramm:

Symmetrierten

1.Hot
2. Cold
3. Masse

Unsymmetrierten

1.Hot
3. Masse

Der Hauptausgangspegel des Mixers (OUTPUT VOL) muss so eingestellt werden, dass die Clip-Anzeiger der Veränder des Systems niemals dauerhaft aufleuchten, sondern maximal im Rhythmus der tiefsten Frenquenzen.

Weitere Anschlussmöglichkeiten an der Rückseite:

• Hilfs- oder Aufnahmeausgang AUX/REC mit 0dBV Nennpegel bei 10k Last. Ausgestattet mit zusätzlicher Gain-Einstellung von +6dB, die über internen Jumper aktiviert werden kann (Standardeinstellung 0dBV).
  Umschalter L+R: wandelt das an den Ausgängen anliegende Signal in ein Monosignal um.

Fernbedienungs-Eingang MUTE: Eingang für potentialfreien externen Kontaktschluss. Ermöglicht den Anschluss von Brandmeldesystemen oder sonstigen Sicherheitsvorrichtungen, die den Mixer bei Aktivierung these Steuersignals stummschalten müssen. Der Arbeitsmodus ist "NO" (normalerweise offen).

6. WEITERERE ERLÄUTERUNGEN

6.1. Inbetriebnahme

Geschieht direkt über den Netzschalter POWER. Auch wenn der eSAM702 beim Einschalten kaum Gerausche entwickelt, ist es sehr empfehlenswert, alle Geräte in der folgenden Reihenfolge einzuschalten: Soundquellen, Mixer, Equalizer, Prozessoren und ganz zum Schluss die Veränder. Das Ausschalten der Geräte sollte in umgekehrter Reihenfolge erfolgen.

6.2. Equalizer

Die Tonkontrollen des Main-Ausgangs bringen ein Gain / eine Dämpfung von ±15 dB für jedem Band, wobei die zentralen Frenzen 100Hz, 2kHz und 10kHz betragen. Getreu der Nutzungspflosohie des Geräts wurde die Tonregulierung so gestaltet, dass zur Verstellung ein Schraubenzieher erforderlich ist und damit ein versehentliches Verstellen während des üblichen Gebrauchs ausgeschlossen ist.

6.3.VU-Meter

Der eSAM702 beinhaltet ein VU-Meter, welches das im Main-Mix anliegende Signal anziegt.

6.4. Erdungsschleifen, Hintergrunddrauschen

Bei der Entwicklung these Mixers haben wir auszuschreiben versucht, daß Signalquellen und am Ausgang angeschlossenen Geräte Masseverbindung haben können. Sollte der Mixer über verschiedene Wege an die Masse angeschlossen sein, kann dies zu Störgeräuschen ("Brummschleife") und Einbußen der Klangqualität führen.

Sollten die Kabelabschirmungen mit dem Gehäuse verbunden sein, so dürfen sie auf keinen Fall miteinander verbunden sein. Auf diese Weise wird die Bildung von Masseschleifen verhindert.

Der Mixer eSAM702 wurde unter dem Geschäftspunkt der weitestgehenden Vermeidung von Hintergrundrauschen konziert. Allerdings hangt das Hintergrundrauschen, unabhängig vom elektronischen Konzept, unmittelbar von der richtigen Handhabung und Installation des Mixers ab.

Stellen Sie gegebenenfalls zunachst das Gain eines jeder Eingangs auf einen angemessenen Arbeitspegel ein, um danach die VOL-Regler an der vorderen Bedientafel so einzustellen, dass Sie den Eingangsmix im gewünschten Verhältnis erhalten. Stellen Sie abschließlich den VOL-Regler des Main-Mix-Ausgangs auf eine für die Anlage angemessene Lautstärke ein. Aktivieren Sie darauf auch die TK-Regler derjenigen Eingänge, die Priorität über alle übrigen Eingänge haben (die also alle übrigen Eingänge bei Signalprasenz dampfen).

Beim Einstellen der Mixpegel beachten Sieitte : Wenn z.B. der VOL-Regler eines Kanals auf "2" und der VOL-Regler des Ausgangs OUT auf "10" steht, so ist das nicht das Gleiche, wie wenn diese Einstellungen umgekehrt waren. Im ersten Fall ist das Signal, welches zum Mix-Veränder gerlangt und von Natur aus ein eigenes Hintergrundrauschen besitzt, schwach, wodurch das Verhältnis Signal/Rauschen niedrig ist (schwaches Signal). Verändert der Ausgangsveränder alles gleichermaßen, so haben wir am Ausgang ein sehr starkes Hintergrundrauschen. Im zweiten Fall, wenn also der VOL-Regler des Kanals voll aufgedreht ist, ist das Signal, das der Mix-Veränder erhalt, stark und hat somit auch ein hohes (günstiges) Verhältnis Signal/Rauschen, so dass这点es Signal, wenn es am Ausgangs-VOL-Regler ankommen und verändert wird, ein besseres Signal/Rauschen-Verhältnis hat, als im vorgen Fall.

6.5. Reinigung

Die Frontplattearficht mit losungsmittelhaltigen oder scheuernden Substanzen gereinigt werden, da hierbei die Oberflache beschadigt werden konnte. Verwenden Sie zur Reinigung der Frontplatte ein feuchtes Tuch und etwas milde Seifenlauge. Trocknen Sie danach die Oberflache sorgfaltig ab. Lassen Sie niemals Wasser in die Öffnungen der Frontplatte gelangen.

7. TECHNICAL CHARACTERISTICS 7. CARACTERISTICAS TECNICAS

7.CARACTERISTIQUES TECHNIQUES 7.TECHNISCHE DATEN

8.1. Funktionsbeschreibung

1. Contrôle de volume, VOL
2. Mise en marche du talkover, TK
3. Contrôle des graves, BASS 3. Tiefenregler, BASS
4. Contrôle des mediums, MID
5. Contrôle des aigus, TREBLE
6. Reglage de sortie, OUTPUT VOL
7. Indicateur lumineux, MUTE
8. Indicateur lumineux, POWER ON
9. Vu-metre à leds, LEVEL
10. Entre micro, MIC 10. Micro Eingang, MIC
11. Selecteur micro ligne
12. Entrée ligne, LINE
13. Reglage de la sensibilité de l'entrée, ADJ
    14.Sortiedenregistrement,AUX/REC
14. Commutateur mono-stériso, L+R
15. Sortie programme principal, gauche, OUTPUT L
    17.Sortie programme principal, droit, OUTPUT R
16. Borniers vissables de télécommande, MUTE
17. Embase secteur 19. Netzanschlußbuchse
18. Portefusible

19. Commutateur principal mise en marche, POWER

20. Kanalpegel, VOL

21. Übersprechfung, TK

22. Mittenregler, MID

23. Hohenregler, TREBLE
24. Ausgangspegel, OUTPUT VOL
25. LED Anzeige, MUTE
26. LED Anzeige, POWER ON

27. LED VU-Meter, LEVEL

28. Eingangswahlschalter

29. Line Eingang, LINE
30. Empfindlichkeitsregler, ADJ
31. Aufnahme Ausgang, AUX/REC
32. Mono Schalter, L+R
33. Programm Ausgang, linker Kanal, OUTPUT L
34. Programm Ausgang, rechter Kanal, OUTPUT R
35. Verschraubbare Anschlüsse für Fernsteuerung, MUTE
36. Sicherungshalter
37. Netzschalter, POWER

8.2. Function diagram

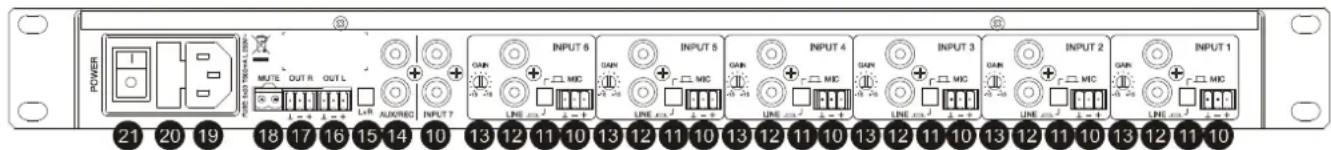

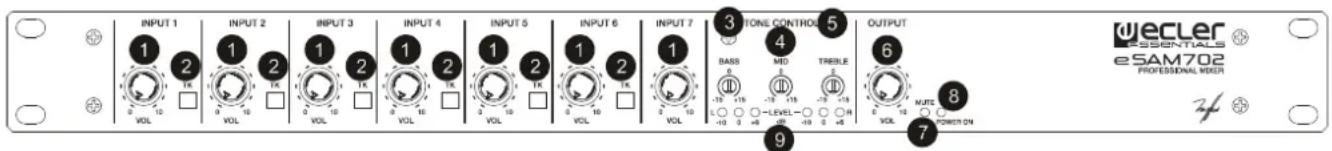

8.2. Funktionsbersicht

8.4. Block diagram
8.4. Diagramme
