eSAM702 - Table de mixage Ecler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage professionnelle
Marque	Ecler
Modèle	eSAM702
Catégorie	Table de mixage
Nombre de voies d'entrée	6 voies MICRO/LIGNE stéréo + 1 voie LIGNE stéréo
Connecteurs d'entrée	Euroblock pour micro (symétrique) et ligne stéréo (asymétrique)
Alimentation fantôme	+18 V CC, activable par cavalier interne sur toutes les entrées MIC
Sorties principales	Stéréo symétrique sur Euroblock (OUT L/OUT R)
Sortie auxiliaire/enregistrement	AUX/REC sur Euroblock, niveau nominal 0 dBV, gain +6 dB optionnel
Commande à distance MUTE	Entrée pour contact sec NO (normalement ouvert)
Égalisation	3 bandes (100 Hz, 2 kHz, 10 kHz) avec réglage par tournevis, ±15 dB
Fonction Talkover	Assignable aux entrées 1 à 6, atténue les autres entrées
VU-mètre	Affichage du niveau du signal de mixage principal (3 LED par canal)
Alimentation électrique	90-264 V CA, 47-63 Hz, adaptative sans réglage
Fusible	Temporisé 0,5 A, ne pas remplacer par une valeur supérieure
Installation	Rack 19 pouces, 1U de hauteur
Ventilation	Sans ventilation, faible dissipation thermique
Entretien et nettoyage	Nettoyer avec un chiffon humide, ne pas utiliser de solvants ou abrasifs
Sécurité	Connexion à la terre obligatoire, ne pas exposer à l'eau
Réparabilité	Confier au service technique Ecler ; aucun élément utilisateur à l'intérieur
Poids	Environ 2,5 kg (estimation)
Dimensions (L x H x P)	483 x 44 x 200 mm (estimation pour rack 1U)

FOIRE AUX QUESTIONS - eSAM702 Ecler

Comment brancher un microphone sur l'eSAM702 ?

Utilisez un connecteur Euroblock pour l'entrée MIC. Réglez le commutateur MIC/LINE en face arrière sur MIC, puis ajustez le gain avec la commande GAIN. Les micros doivent être de basse impédance (200-600 Ω) et mono.

Comment activer l'alimentation fantôme pour micros à condensateur ?

L'alimentation fantôme (+18 V) s'active par cavalier interne. Par défaut, elle est désactivée. Ouvrez le boîtier (par un technicien qualifié) et positionnez le cavalier selon le schéma pour l'activer.

Qu'est-ce que la fonction Talkover et comment l'activer ?

La fonction Talkover donne la priorité à une entrée (1 à 6) en atténuant les autres lorsqu'un signal est détecté. Activez-la en appuyant sur le commutateur 'TK' de la voie souhaitée en face avant.

Comment régler l'égalisation de l'eSAM702 ?

L'égalisation se fait avec un tournevis sur les potentiomètres en face avant. Trois bandes sont disponibles : graves (100 Hz), médiums (2 kHz) et aigus (10 kHz), avec une plage de ±15 dB.

Comment éviter les boucles de masse et le bruit de fond ?

Assurez-vous que les masses des appareils connectés ne sont pas interconnectées via plusieurs chemins. Utilisez des câbles blindés et ne reliez pas les blindages au châssis. Réglez correctement les gains d'entrée pour un bon rapport signal/bruit.

Quel est l'ordre recommandé pour allumer et éteindre le système ?

Allumez d'abord les sources sonores, puis la table de mixage, l'égaliseur, les processeurs, et enfin les amplificateurs de puissance. Éteignez dans l'ordre inverse.

Comment connecter un appareil de lecture externe (lecteur MP3, smartphone) ?

Utilisez une entrée LIGNE stéréo (entrées 1 à 6 ou entrée 7). Pour les sources de bas niveau, réglez le cavalier interne de l'entrée 7 sur -6 dBV. Ne branchez pas de platine vinyle sans préampli RIAA.

Que faire si le fusible de l'appareil saute ?

Débranchez l'appareil et remplacez le fusible par un modèle identique temporisé de 0,5 A. Si le problème persiste, contactez le service technique Ecler. Ne jamais utiliser un fusible de valeur supérieure.

Comment nettoyer la face avant de la table de mixage ?

Utilisez un chiffon humide sans solvant ni abrasif pour ne pas endommager la sérigraphie. Assurez-vous qu'aucun liquide ne pénètre par les orifices du panneau de commande.

Quels types de câbles utiliser pour les sorties principales ?

Les sorties sont symétriques sur Euroblock. Utilisez des câbles blindés à trois conducteurs (chaud, froid, masse). Pour une utilisation asymétrique, ne connectez que le chaud et la masse.

MODE D'EMPLOI eSAM702 Ecler

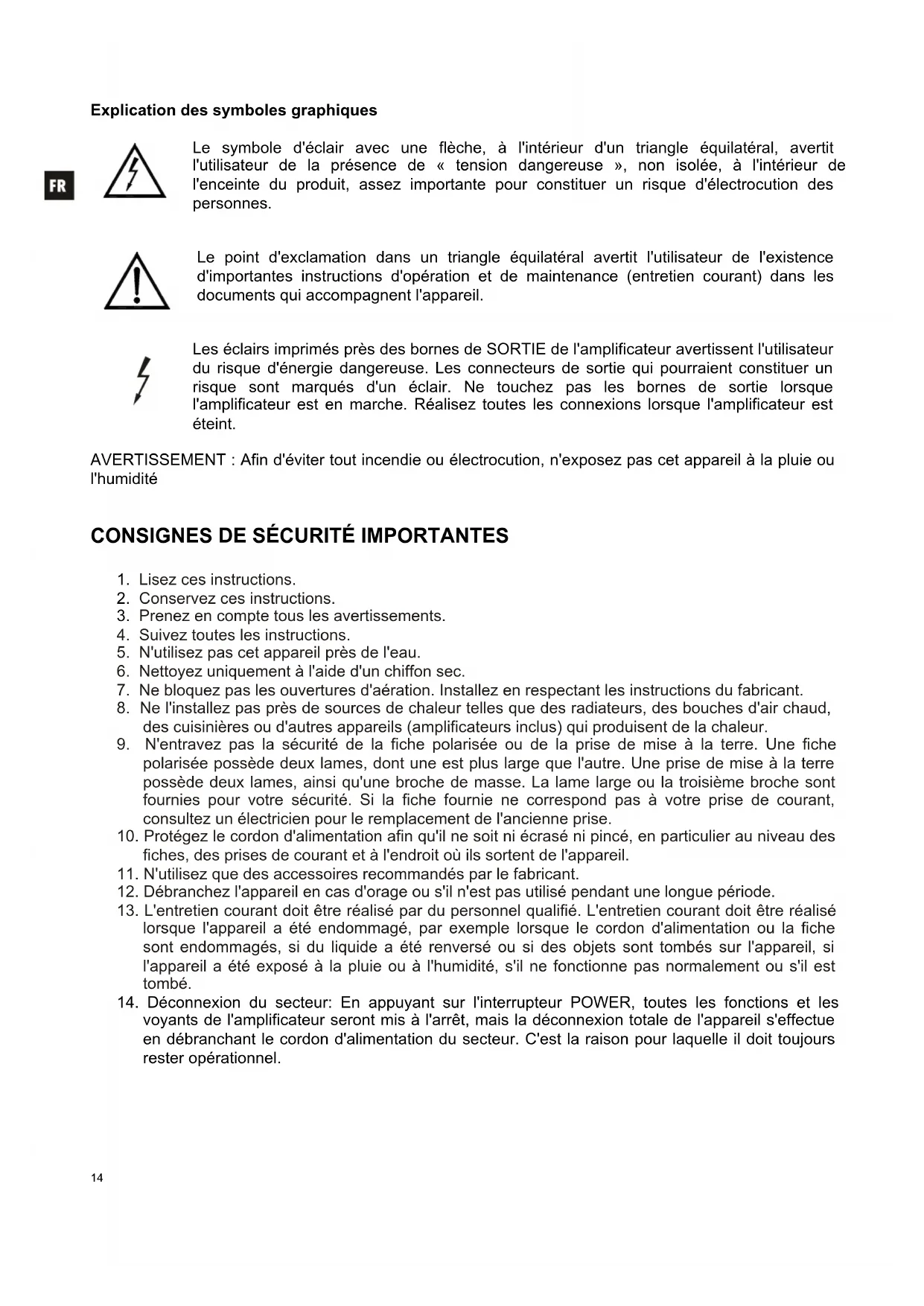

Explication des symboles graphiques

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence de « tension dangereuse», non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

Les éclairs imprimés pres des bornes de SORTIE de l'amplificateur avertissent l'utilisateur du risque d'énergie dangereuse. Les connecteurs de sortie qui pourrait constituer un risque sont marqués d'un éclair. Ne touche pas les bornes de sortie lorsque l'amplificateur est en marche. Réalisiez toutes les connexions lorsque l'amplificateur est étéint.

AVERTISSEMENT : Afin d'éviter tout incendie ou électrocution, n'exposez pas cet apparéil à la pluie ou l'humidité

CONSIGNES DE SECURITE IMPORTANTES

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les averissements.
4. Suívez toutes les instructions.
5. N'utilisez pas cet apparéil pres de l'eau.
6. Nettoyez uniquely à l'aide d'un chiffon sec.
7. Ne bloquez pas les ouvertures d'airation. Installez en respectant les instructions du fabricant.
8. Ne l'installez pas pres de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cusinieres ou d'autres appareils (amplificateurs inclus) quiroduisent de la chaleur.
9. N'entravez pas la sécurité de la fiche polarisée ou de la prise de mise à la terre. Une fiche polarisée possède deux lames, dont une est plus large que l'autre. Une prise de mise à la terre possède deux lames, ainsi qu'une broche de masse. La lame large ou la troisième broche sont fournies pour votre sécurité. Si la fiche fournie ne correspond pas à votre prise de courant, consultez un électricien pour le remplacement de l'ancienne prise.
10. Protegez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pince, en particulier au niveau des fiches, des prises de courant et à l'endetroit où ils sortent de l'appareil.
11. N'utilisez que des accessoires recommendés par le fabricant.
12. Debranche l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.
13. L'entretien courant doit être réalisé par du personnel qualifié. L'entretien courant doit être réalisé lorsque l'appareil a été endommagé, par exemple lorsque le cordon d'alimentation ou la fiche sont endommages, si du liquide a été renversé ou si des objets sont tombés sur l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.
14. Déconnexion du secteur: En appuyant sur l'interrupteur POWER, toutes les fonctions et les voyants de l'amplificateur seront mis à l'arrêt, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle il doit toujours rester opérationnel.

NOTICE D'UTILISATION

1. NOTE IMPORTANTE

1.1. Précautions

2. INTRODUCTION

3. INSTALLATION

4.ENTRÉES

5. SORTIES

6. REMARQUES

6.1. Mise en marche
6.2. Égalisation 19
6 3 V U - m e t r e
6.4. Boucles de masse, bruit de fond
6.5. Entretien 19

7. CARACTERISTIQUES TECHNIQUES

2 6

8. SCHEMAS

8.1. Listede fonctions
8.2. Schéma de fonctions
8.3. Schéma de configuration
8.4.Diagramme de blocs 29

1. NOTE IMPORTANTE

Nous vous remercions de la confiance que vous nous portez en choisisant notre melangeur eSAM702. Pour obtenir le meilleur résultat de cet apparéil, il est très important de dire attentivement les instructions ci-dessous avant de le brancher.

Pour obtenir le meilleur rendement de cet apparéil, il est important que le entretien se réalisé par notre Service Technique Ecler.

1.1. Précautions

Cet apparéil doit être impératifement relié à la terre via son cable d'alimentation.

Eviter tout contact avec l'eau. L'appareil doit être installé à l'écart de tout objet contenant un liquide ou de toute flamme nue, comme une bougie par exemple.

Seul un personnel technique qualifié est habilité à effectuer un changement de configuration.

Avant toute intervention et/ou de connexion/déconnexion, le cordon d'alimentation de l'appareil doit être préalablement débranché.

Il n'existe aucun élément destiné à l'utilisateur à l'intérieur de l'appareil.

ATTENTION: RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR.

2. INTRODUCTION

Le eSAM702 est un mélangeur professionnel simple d'emploi pour les applications de sonorisation. Voici ses caractéristiques principales :

• 6 voies d'entrée MICRO/LIGNE STEREO.
  1 setieme canal d'entree LIGNE STEREO
  Sortie stéreo principale symétrique
• Niveau de sensibilité de microphone régliable en face arrière.
• Alimentation fantôme CC de +18 V disponible sur toutes les entrées "MIC".
• Inclut un Talkover assignable aux entrées 1 à 6 (toutes les entrées ou seulement certaines d'entre elles peuvent avoir simultanément la fonction Talkover).
• Commandes générales de tonalité à trois bandes, régables avec un tournevis.
• 3 LED de niveau par canal pour le signal de mixage stéreo.
  Commande de niveau de sortie principale.
  Sortie pour I'enregistrement.
• Entrée "MUTE" de commande à distance : permet la connexion de contacts secs externes de fermetre (systèmes de détction d'incendie ou autres dispositifs de sécurité devant couper le son du mélangeur par déclenchement de ce signal de commande « NO » (normalement ouvert)).
• Sélecteur mono/stéreo pour la sortie du mixage principal.

3. INSTALLATION

Le eSAM702 est un mélangeur spécialément concu pour être installé en rack standard de 19", occupant une unité de hauteur. Il a été concu pour pouvoir être utilisé par des personnes ayant des connaissances techniques limitées, c'est pourquoi les réglages de tonalité ne sont accessibles qu'au moyen d'un tournevis, tandis que les réglages de niveau des entrées et des sorties disposent de commandes rotatives classiques, facilement accessibles.

Laasse consommation et la dissipation thermique du eSAM702 lui evitant d'avoir recours à une ventilation. Toutefois, évitez de l'installer dans des atmosphères poussières et/ou regnent une température et une humidité extrêmes.

Le mélangeur doit être tenu à distance des sources de bruits et d'interférences (variateurs de tension, moteurs, etc....) ainsi que des cables du réseau électrique.

Le eSAM702 fonctionne sur une tension alternative (CA) de 90 à 264 V et de 47 à 63 Hz. Sa source d'alimentation surdiminienne peut, sans aucun réglage, s'adapter à la tension du réseau électrique dans tous les pays du monde.

Pour se protégger d'eventuelles surtensions, le SAM412T est équipé d'un fusible d'alimentation temporisé de 0,5 A. Si celui-ci venait à fondre, il faudrait déconnecter l'appareil et le substituer par un autre de même caractéristiques En cas de fontes successives de fusible, veuilles prendre contact avec notre service technique. NE JAMAIS LE REMPLACER PAR UN FUSIBLE DE VALEUR SUPÉRIEURE.

PRECAUTION: Le changement de fusibles doit être effectué par des techniciens qualifiés.

4.ENTRÉES

L'eSAM702 admet deux types de signaux audio sur chacune de ses 6 premières entrées (MICROPHONE mono ou LIGNE stéreo), Sélectionnables au moyen d'un commutateur MIC/LINE situé en face arrière :

• Signal de microphone : les 6 voies de mixage disposent d'une connexion de type Euroblock et sont prévues pour un niveau nominal d'entrée de -50 dBV (3,16 mV) à-20 dBV (0,1 mV), avec un gain régliable au moyen de la commande GAIN de la face arrière.

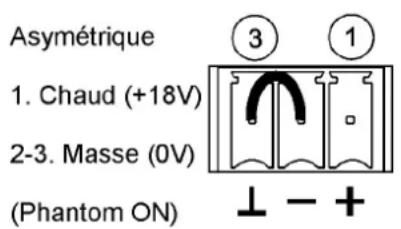

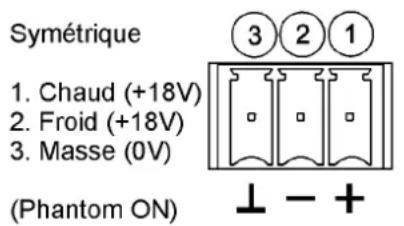

La connexion des microphones est indiquée dans le schéma suivant :

Les micros devront etre de basse impedance (de 200 a 600 ) et mono.

L'eSAM702 dispose d'une alimentation fantôme pour microphones electrostatiques (à condensateur), activable par cavalier interne (voir schéma). L'alimentation fantôme est par défaut désactivée (réglage d'usine).

La fonction Talkover (priorité) agit lorsqu'elle détecte la présence d'un signal aux entrées 1 à 6 auxquelles la fonction est assignée, attenuant alors les autres entrées non prioriaires de l'unité. Elle s'active/se désactive par canal d'entrée, au moyen de son commutateur "TK" en face avant.

• Compte tenu des importantes différences de niveau existant entre les sources conventionnelles de type CD ou ligne et d'autres apparciels pouvant fournir des signaux audio, l'eSAM702 dispose d'une sensibilité ligne standard (0 dBV) pour les entrées LIGNE 1 à 6 et d'un sélecteur de sensibilité 0/-6 dBV pour l'entrée LIGNE numéro 7, régable par cavalier interne et par défaut en position 0 dBV. La sensibilité de -6 dBV est ideale pour les sources sonores de bas niveau, comme les lecteurs multimédias, lecteurs mp3 portables, tablettes, ordinateurs, téléphones mobiles, etc.

Vous ne pouvez PAS BRANCHER directement des platines tourne-disques à cet apparéil, puisqu'aucune entraè du eSAM702 ne dispose de préampli RIAA.

5. SORTIES

L'eSAM702 dispose d'une sortie stéreo principale (OUT L/OUT R), avec connecteurs Euroblock et symétrisationlectronique.

Sa connexion se fait selon le schéma suivant :

Symétrique
1. Chaud
2. Froid
3. Masse

Asymétrique

1. Chaud
2. Masse

Le niveau général de sortie du mélangeur (OUTPUT VOL) doit être régle de façon à ce que les indicateurs de saturation (CLIP) des amplificateurs du système ne s'allument pas de manière permanente, mais seulement au rythme des fréquences les plus graves au maximum.

Autres connexions en face arrriere :

Sortie auxiliaire ou d'enregistrement AUX/REC à niveau nominal de 0 dBV sous charge de 10k Elle dispose d'un réglage de gain supplémentaire de +6 dB, activable par cavalier interne (par défaut en position 0 dBV).
- Commutateur L + R : réduit le signal des sorties en signal monophonique.
- Entrée de commande MUTE à distance: entrée activée par contact sec externe de fermeture. Permet la connexion de systèmes de détction d'incendie ou d'autres disposits de sécurité devant couper le son du mélangeur par déclenchement de ce signal de commande. Le mode d'action est « NO » (normalement ouvert).

6. REMARQUES

6.1. Mise en marche

Cela se fait directement au moyen de l'interrupteur d'alimentation POWER. Bien que le bruit de mise sous tension du eSAM702 soit minimal, il est fortement conseilé d'allumer tous les apparêls raccordés dans l'ordre suivant : les sources sonores, les tables de mixage, l'égaliseur, les processeurs et enfin les amplificateurs de puissance. L'extinction des apparêls doit se faire en ordre inverse.

6.2. Égalisation

Les commandes de tonalité de la sortie principale fournissant un gain/atténuation de ± 15 dB sur chacune des bandes, dont les fréquences centrales d'action sont 100Hz , 2kHz et 10kHz . Compte tenu de la philosophie d'utilisation de l'appareil, les commandes de tonalité ont été conçues pour un réglage par tournevis, empêchant ainsi leur manipulation accidentelle en cours d'utilisation.

6.3.VU-metre

Le eSAM702 possède un VU-mètre qui affiche le niveau du signal liént dans le mixage principal.

6.4. Boucles de masse, bruit de fond

S'assurer que toutes les sources de signal qui arrivent à la table de mixage ainsi que tous les apparciels qui sont raccordés à sa sortie, n'ont pas les masses interconnectées, c'est à dire que la masse n'arrive pas par deux ou trois voies différentes; en effet, ici peut provoquer des bruits qui altermènt le signal sonore.

Àaucun moment les blindages des cables qui doivent etre connectés au chassis ne doit etre reliés entre eux.Vous eviterez ainsi la formation de boucles de masse.

Le mélangeur eSAM702 a été créé pour produit le plus faible bruit de fond possible. Indépendamment de sa conception électronique, le bruit de fond résultat dépendra directement de l'installation et de l'utilisation correctes de l'unité de mixage.

Réglez, le cas échéant, le gain de chacune des entrées pour obtenir un niveau de fonctionnement approprié, et réglez ensuite les commandes VOL de la face avant pour Broker le mixage désire des entrées. Enfin, réglez la commande VOL de la sortie principale de mixage pour un volume de sortie adapté à l'installation, en activant aussi les commandes TK des entrées qui doivent avoir priorité sur les autres (la détction d'un signal sur ces entrées prioritaires attenuant les autres entrées).

Important pour le réglage des niveaux de mixage : régler par exemple la commande VOL d'une voie sur « 2 » et la commande VOL de la sortie OUT sur « 10 » n'est pas la même chose que de faire l'inverse. Dans le premier cas, le signal et son bruit de fond arrivent à l'amplificateur avec un niveau faible, d'ou un mauvais rapport signal/bruit (peu de signal). Lorsque l'amplificateur de sortie rehausse sans distinction le niveau de l'ensemble, le niveau de bruit de fond devient très élevé en sortie. Dans le deuxieme cas, en réglient VOL au maximum sur la voie, le signal que recoit l'amplificateur de mixage est de niveau élevé, tout comme son rapport signal/bruit (qui est donc bon). Ainsi lorsque ce signal arrive à la commande VOL de sortie et est amplifié, il conserve un meilleur rapport signal/bruit que dans le cas précédent.

6.5. Entretien

Il est interdit d'utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant, cellesci déteriorant la sérigraphie. Nettoyer uniquement avec un chiffon humide. Attention! Jamais de l'eau ou tout autre liquide ne doit pénétre par les orifices du panneau de commande.

8.1. Nombre de fonctions

8. DIAGRAMME

8.2. Schéma de fonctions
