BEDIENUNGSANLEITUNG Windmaschine 23 Sonnenkönig

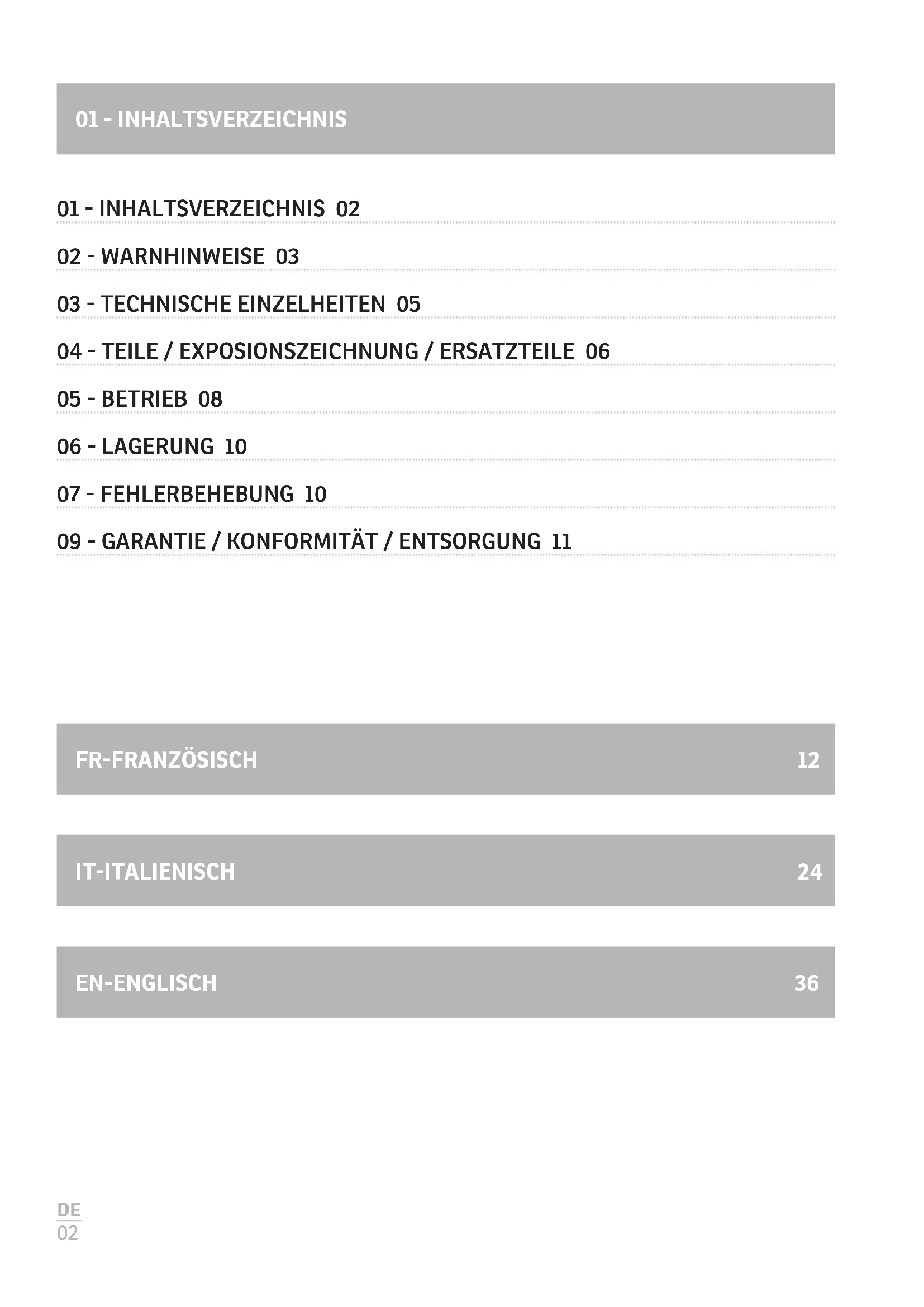

01 - INHALTSVERZEICHNIS

01 - INHALTSVERZEICHNIS 02
02 - WARNHINWEISE 03
03 - TECHNISCHE EINZELHEITEN 05
04 - TEILE / EXPOSIONSZEICHNUNG / ERSATZTEILE 06
05 - BETRIEB 08
06 - LAGERUNG 10
07 - FEHLERBEHEBUNG 10
09 - GARANTIE / KONFORMITÄT / ENTSORGUNG 11

FR-FRANZÖSISCH

12

IT-ITALIENISCH

24

EN-ENGLISCH

36

Bitte lesen Sie diese Anleitung vollständig durch, bevor Sie, das Produkt zu montieren, bedienen oder installieren.

Allgemeine Sicherheitshinweise finden Sie auf den ersten Seiten und im weiteren Verlauf dieser Anleitung. Bewahren Sie diese Anleitung zum späteren Nachschlagen und zur Unterweisung neuer Benutzer dieses Produkts auf. Dieses Handbuch sollte in Verbindung mit der Kennzeichnung auf dem Produkt gelesen werden. Sicherheitsvorkehrungen sind beim Umgang mit mechanisch oder elektronisch betriebenen Geräten unerlässlich. Diese Vorsichtsmassnahmen sind bei der Verwendung, Lagerung und Wartung dieses Geräts erforderlich. Wenn Sie dieses Gerät mit dem nötigen Respekt und der gebotenen Vorsicht verwenden, verringern Sie die Möglichkeit von Personen- und Sachschäden. Überprüfen Sie das Gerät nach dem Entfernen der Verpackung auf Schäden. Bei Verdacht auf Schäden nehmen Sie das Gerät nicht in Betrieb und wenden Sie sich an einen Fachmann. Das wiederverwertbare Verpackungsmaterial darf kleinen Kindern nicht zugänglich gemacht werden, sondern muss ordnungsgemäß entsorgt werden. Dieses Gerät darf nur für den Zweck verwendet werden, für den es ausdrücklich konzipiert wurde. Jede andere Verwendung ist als unsachgemäß und somit als gefährlich anzusehen. Der Lieferant haftet nicht für Personen- und/oder Sachschäden, die durch unsachgemäßen oder falschen Gebrauch entstehen. Reparaturen an elektrischen Geräten dürfen nur von qualifiziertem Personal durchgeführt werden. Unsachgemäß durchgeführte Reparaturen und Änderungen an den Geräten können gefährliche Folgen für den Benutzer haben, woraufhin Garantieansprüche abgelehnt werden.

Die folgenden Vorsichtsmaßnahmen sollten beim Umgang mit elektrischen Geräten stets beachtet werden:

• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es an eine Stromquelle angeschlossen ist. Ziehen Sie den Stecker aus der Steckdose, wenn es nicht in Gebrauch ist oder bevor Wartungsarbeiten durchgeführt werden.
• Lassen Sie das Gerät nicht als Spielzeug verwenden. Achten Sie besonders darauf, wenn das Gerät von Kindern benutzt wird oder sich in deren Nähe befindet.
• Verwenden Sie dieses Gerät NUR wie in der Bedienungsanleitung beschrieben.
• Benutzen Sie dieses Gerät nicht mit einem beschädigten Kabel oder Stecker. Falls das Gerät nicht ordnungsgemäß funktioniert, fallen gelassen, beschädigt, im Freien liegen gelassen oder ins Wasser gefallen ist, bringen Sie es zu einem Servicecenter zurück.
• Ziehen oder tragen Sie das Gerät nicht am Kabel, verwenden Sie das Kabel nicht als Griff, klemmen Sie das Kabel nicht in Türen ein und ziehen Sie das Kabel nicht über scharfe Kanten oder Ecken. Lassen Sie das Gerät nicht über das Kabel laufen. Halten Sie das Kabel von heißen Oberflächen fern.
• Ziehen Sie den Stecker nicht am Kabel heraus. Fassen Sie zum Herausziehen den Stecker an, nicht das Kabel.
• Berühren Sie weder den Stecker noch das Gerät mit nassen Händen.
• Stecken Sie keine Gegenstände in die Öffnungen des Geräts. Verwenden Sie das Gerät nicht, wenn eine Öffnung blockiert ist; halten Sie die Öffnungen frei von Staub, Flusen, Haaren und allem, was den Luftstrom beeinträchtigen könnte.
• Halten Sie Haare, lose Kleidung, Finger und alle Körperteile von den Öffnungen und beweglichen Teilen fern.
• Schalten Sie alle Bedienelemente aus, bevor Sie das Gerät ausstecken.
• Seien Sie besonders vorsichtig, wenn Sie das Gerät auf oder in der Nähe von Treppen verwenden.
• Falls der Bodenventilator nicht ordnungsgemäß funktioniert, Teile fehlen, er fallen gelassen, beschädigt, im Freien liegen gelassen oder ins Wasser gefallen ist, wenden Sie sich an den Kundenservice.
• Verlegen Sie das Kabel nicht unter Teppichen. Decken Sie das Kabel nicht mit Teppichen, Läufern oder ähnlichen Abdeckungen ab.
• Führen Sie das Kabel nicht unter Möbeln oder Geräten. Platzieren Sie das Kabel so, dass es nicht zur Stolperfalle wird.

DEFINITIONEN: SICHERHEITSWARNSYMBOLE UND WÖRTER

In dieser Bedienungsanleitung werden die folgenden Sicherheitswarnsymbole und -wörter verwendet, um auf gefährliche Situationen und die Gefahr von Personen- oder Sachschäden hinzuweisen:

GEFAHR: Weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht vermieden wird, Tod oder zu schweren Verletzungen führen wird.

WARNUNG: Weist auf eine potenzielle Gefahrensituation hin, die, wenn sie nicht vermieden wird, Tod oder zu schweren Verletzungen führen kann.

VORSICHT: Weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, chten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf eine Vorgehensweise hin, die nicht mit Personenschäden verbunden ist und die, wenn sie nicht vermieden wird, zu Sachschäden führen kann.

UM DAS VERLETZUNGSRISIKO ZU VERRINGERN, MÜSSEN DIE BENUTZER DIE BEDIENUNGSANLEITUNG LESEN. NICHT UNBEAUFSICHTIGT LAUFEN LASSEN. KEINE ENTFLAMMBAREN, BRENNBAREN ODER HEISSEN MATERIALIEN AUFHEBEN. NICHT IN DER NÄHE VON EXPLOSIVEN STÄUBEN, FLÜSSIGKEITEN ODER DÄMPFEN VERWENDEN. ELEKTRISCHE GERÄTE ERZEUGEN LICHTBÖGEN ODER FUNKEN, DIE FEUER ODER EXPLOSIONEN VERURSACHEN KÖNNEN. NICHT AN TANKSTELLEN ODER ÜBERALL DORT VERWENDEN, WO BENZIN GELAGERT ODER ABGEGEBEN WIRD. KEINE GIFTIGEN ODER KREBSERREGENDEN MATERIALIEN ODER ANDERE GESUNDHEITSGEFÄHRDENDE STOFFE WIE ASBEST ODER PESTIZIDE AUFSAUGEN. TRAGEN SIE IMMER EINEN GEEIGNETEN AUGEN- UND ATEM SCHUTZ. UM DIE GEFAHR EINES STROMSCHLAGS ZU VERRINGERN, NICHT DEM REGEN AUSSETZEN. INNERHALB LAGERN. BEI WARTUNG NUR IDENTISCHE ERSATZTEILE VERWENDEN. NICHT ALS TRITTHOCKER VERWENDEN.

Ein Verlängerungskabel muss eine ausreichende Drahtstärke (AWG oder American Wire Gauge) für die Sicherheit haben. Je kleiner die Nummer der Drahtstärke (Gauge), desto höher ist die Kapazität des Kabels; zum Beispiel hat ein 16-Gauge-Kabel eine höhere Kapazität als ein 18-Gauge-Kabel. Ein zu schwaches Kabel führt zu einem Spannungsabfall, was zu Leistungsverlust und Überhitzung führt. Wenn mehrere Verlängerungskabel für die Gesamtlänge verwendet werden, stellen Sie sicher, dass jedes einzelne Verlängerungskabel mindestens die minimale Drahtstärke aufweist. Die folgende Tabelle zeigt die richtige Größe, die verwendet werden sollte. Im Zweifelsfall verwenden Sie eine stärkere Drahtstärke. Je kleiner die Nummer der Drahtstärke, desto stärker ist das Kabel. Soll ein Verlängerungskabel im Freien verwendet werden, muss es mit dem Suffix W-A oder W gekennzeichnet sein, das hinter der Typenbezeichnung des Kabels steht. Zum Beispiel bedeutet SJTW-A, dass es für den Außeneinsatz geeignet ist.

Mindestquerschnitt für Kabelsätze
Amperezahl		Volts Gesamtlänge des Kabels in Metern
		120 V	7.6 15.2 30.5 4	5.7
		240 V	15.2 30.5 61 9	1.4
Mehr als Nicht	mehr als AWG
0	6		18	16	16	14
6	10		18	16	14	12
10	12		16	16	14	12
12	16		14	12	Nicht empfohlen

ERDUNGSANWEISUNGEN

Dieses Gerät muss geerdet werden. Falls es eine Fehlfunktion aufweist oder defekt ist, bietet die Erdung einen Weg des geringsten Widerstands für den elektrischen Strom, um das Risiko eines elektrischen Schlags zu verringern. Dieses Gerät ist mit einem Kabel ausgestattet, das einen Schutzleiter und einen Erdungsstecker enthält. Der Stecker muss in eine geeignete Steckdose eingesteckt werden, die ordnungsgemäß gemäß allen örtlichen Vorschriften und Bestimmungen installiert und geerdet ist.

Dieses Gerät ist für den Einsatz in einem 220-Volt-Stromkreis vorgesehen und verfügt über einen geerdeten Stecker, der dem in Abbildung A gezeigten Stecker ähnelt. Ein temporärer Adapter, der dem in den Abbildungen B und C gezeigten Adapter ähnelt, kann verwendet werden, um diesen Stecker mit einer 2-poligen Steckdose (siehe Abbildung B) zu verbinden, falls keine ordnungsgemäß geerdete Steckdose verfügbar ist.

Der temporäre Adapter sollte nur so lange verwendet werden, bis eine ordnungsgemäß geerdete Steckdose (Abbildung A) von einem qualifizierten Elektriker installiert werden kann. Der grün gefärbte starre Kontakt, die Lasche oder ein ähnliches Element, das vom Adapter ausgeht, muss mit einer permanenten Erdung verbunden werden, beispielsweise mit einer ordnungsgemäß geerdeten Abdeckplatte einer Steckdose. Immer wenn der Adapter verwendet wird, muss er durch eine Metallschraube an seinem Platz gehalten werden.

Vergewissern Sie sich, dass das Gerät an eine Steckdose angeschlossen ist, die die gleiche Konfiguration wie der Stecker hat. Für dieses Gerät darf kein Adapter verwendet werden.

03 - TECHNISCHE EINZELHEITEN

Leistung 130 W
Spannung/Frequenz 220 Volt~ / 50 Hz
Netzkabel 3.05 m
Gewicht 4 kg
Abmessungen 30 x 30 x 25 cm

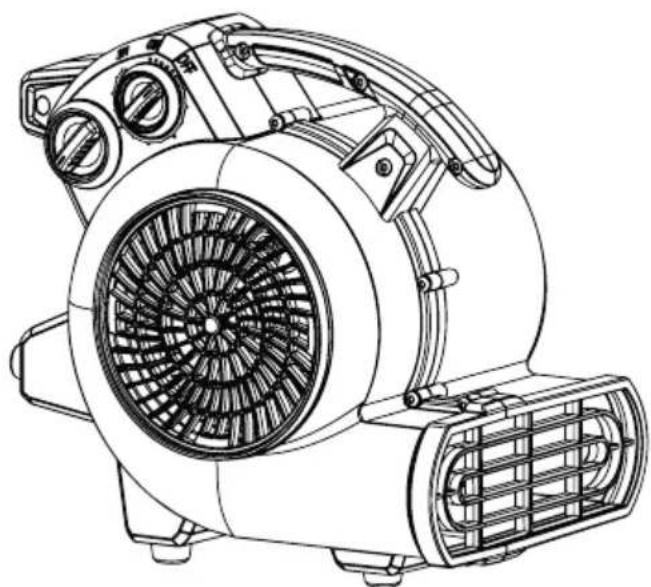

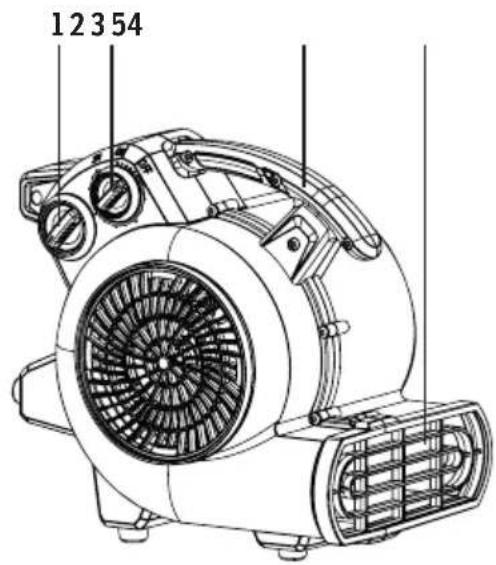

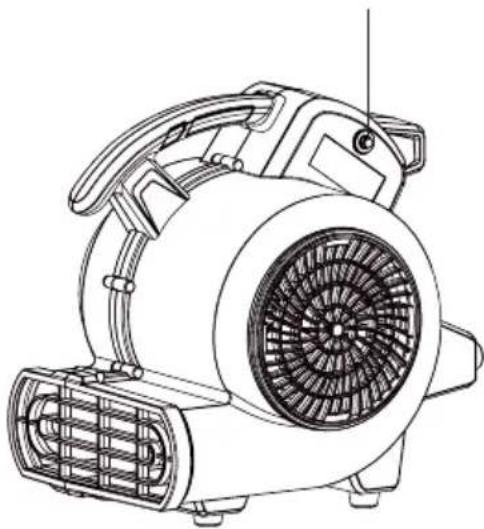

04 - TEILE / EXPOSIONSZEICHNUNG / ERSATZTEILE

TEIL BESCHREIBUNG ANZAHL
1	Netzschalter 1
2	Timer-Knopf 1
3	Handgriff 1
4	Gebläseanschluss 1
5	Stromschutzschalter 1

12354

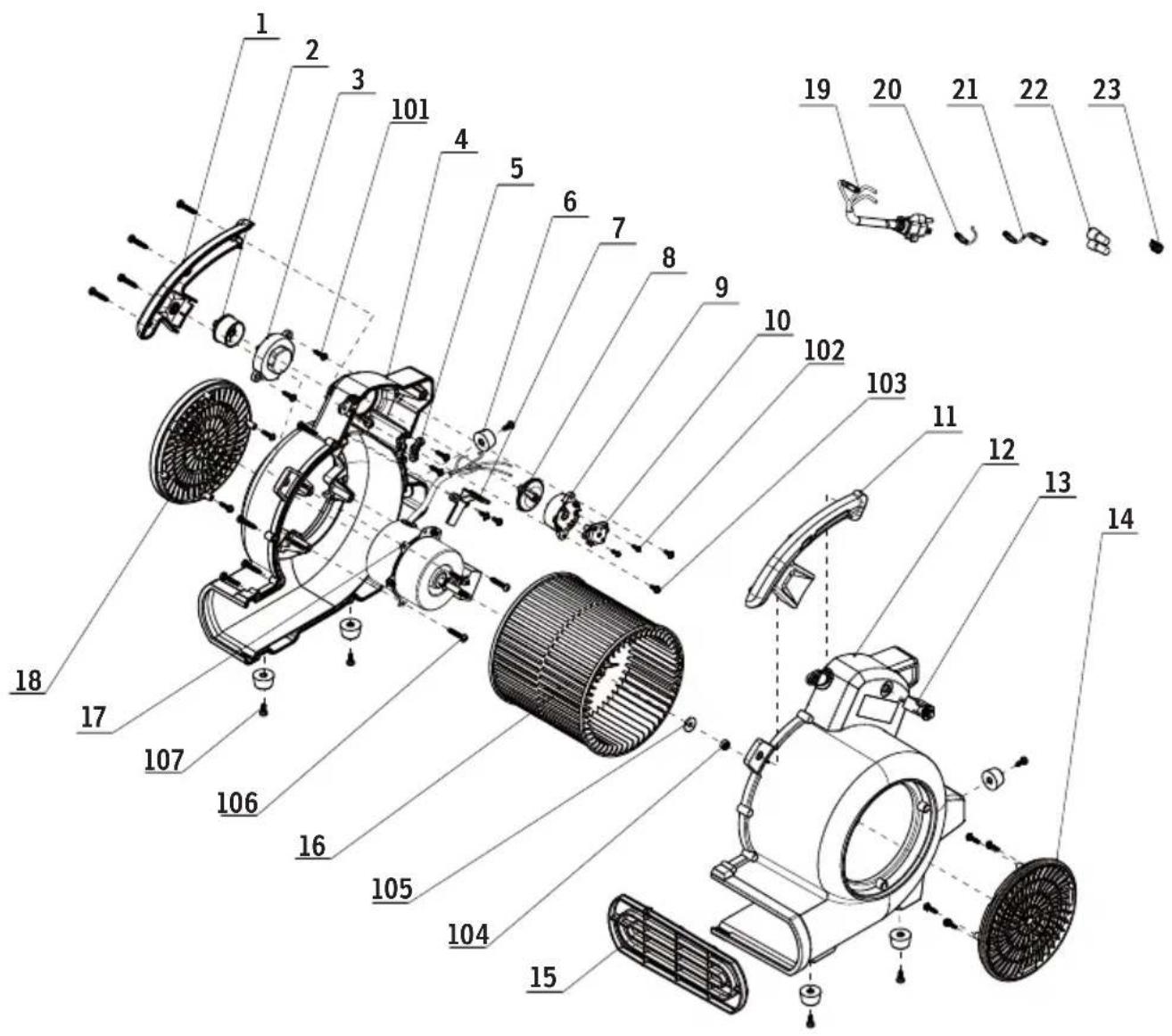

TEIL BESCHREIBUNG ANZAHL
1	Linker Handgriff 1
2	Timer-Schalter 1
3	Links Gehäuse 1
4	Knopf Zeitschaltuhr 1
5	Kabelklemme 1
6	Fusspolster 6
7	Kabelabdeckung 1
8	Knopf 1
9	Schalterhalterung 1
10	EIN/AUS-Schalter 1
11	Rechter Handgriff 1

12	Rechtes Gehäuse 1
13	Stromschützer 1
14	Rechts Einlass 1
15	Ausgang 1
16	Ventilator 1
17	Motor	1
18	Linker Einlass	1
19	Netzkabel	1
20	Internes Kabel 3	1
21	Internes Kabel	1
22	Quetschkappe	2
23	Krawatten	2

101	SchraubeST3.9x16F	12
102	SchraubeST2.9x10F	2
103	SchraubeST3.9x10F	4
104	MUTTER M6	1
105	Unterlegscheibe	1
106	SchraubeST4.8x25F	16
107	SchraubeST4.8x12F	6

VERWENDUNG DES BODENVENTILATORS

1. Nehmen Sie den Bodenventilator aus dem Karton aus.
2. Stellen Sie das Gerät an dem für die Anwendung am besten geeigneten Ort auf. Es müssen mehrere Faktoren berücksichtigt werden: Das Gerät muss nahe genug an einer Steckdose stehen, um angeschlossen werden zu können, es muss ein Mindestabstand von einem Meter zu beiden Seiten des Geräts eingehalten werden, um einen ordnungsgemäßen Luftstrom zu ermöglichen, und das Gerät sollte nicht an einem Ort aufgestellt werden, an dem es eine Stolperfalle oder ein Sicherheitsrisiko darstellen kann.
3. Stellen Sie das Gerät in der richtigen Betriebsposition für die Anwendung auf. Siehe Abschnitt „Betriebspositionen“ in diesem Handbuch.
4. Wenn Sie mehrere Bodenventilatoren verwenden möchten, beachten Sie die Anweisungen für mehrere Bodenventilatoren in diesem Abschnitt.
5. Schließen Sie das Gerät an die Wand an.
6. Schalten Sie das Gerät ein und wählen Sie die Luftgeschwindigkeit, indem Sie den Schalter in der Nähe des oberen Griffs im Uhrzeigersinn drehen, und stellen Sie dann den Zeitschalter auf ON oder OFF-3H.
7. Schalten Sie das Gerät nach Beendigung des Trockenvorgangs aus und befolgen Sie die Anweisungen zur Aufbewahrung in dieser Anleitung.
8. Dieses Gerät wird mit Steckdosen für den Einsatz mehrerer Geräte geliefert. Um diese Funktion zu nutzen, positionieren Sie den ersten Bodenventilator gemäß den Anweisungen in diesem Abschnitt. Dieses Gerät kann eingeschaltet werden, während mehrere Geräte angeschlossen sind.
9. Verwenden Sie das Gerät nur auf einer ebenen und stabilen Fläche, um zu verhindern, dass der Bodenventilator herunterfällt und möglicherweise Verletzungen oder Schäden am Gerät verursacht.
10. Stecken Sie das zweite Gerät in eine der Steckdosen des ersten Geräts. Platzieren Sie das zweite Gerät in der Betriebsposition und in dem für die Anwendung am besten geeigneten Bereich. Das zweite Gerät kann zu diesem Zeitpunkt eingeschaltet werden.
11. Ein drittes Gerät kann an die verbleibenden Steckdosen des ersten Geräts angeschlossen werden oder an eine der
12. Steckdosen des zweiten Geräts angeschlossen werden. Das dritte Gerät kann zu diesem Zeitpunkt eingeschaltet werden.
13. Falls gewünscht, befolgen Sie die gleichen Schritte, um weitere Geräte hinzuzufügen (insgesamt nicht mehr als 6 Geräte, einschließlich des Hauptgeräts).
14. Die Steckdosen des Geräts sind mit einem Schutzschalter ausgestattet, der die Stromzufuhr zum Gerät unterbricht, wenn die Steckdosen überlastet werden. Stellen Sie in diesem Fall den Schalter am Gerät und an allen angeschlossenen Geräten auf „Aus“. Drücken Sie den Reset-Knopf über der Steckdose; schalten Sie dann das Gerät und alle angeschlossenen Geräte ein.

HINWEIS: Um das Risiko eines Brandes oder eines elektrischen Schlages zu verringern, darf dieser Bodenventilator nicht mit einem Halbleiter-Drehzahlregler verwendet werden.

BETRIEBSPOSITIONEN

Der Bodenventilator kann in drei verschiedenen Betriebspositionen verwendet werden. Wählen Sie die Position, die am besten für Ihre Anwendung geeignet ist:

1. Nach unten (Down Position): Verwenden Sie diese Position für Anwendungen wie das Trocknen von nassen Böden, shampooierten Teppichen usw. Stellen Sie das Gerät einfach auf die Basis (Abbildung 1).
2. Winkelposition (Angle Position): Nutzen Sie diese Position für Anwendungen wie das Trocknen von Putz an Wänden oder das Trocknen von nassen Möbeln. Kippen Sie das Gerät nach hinten, sodass es auf der Stütze ruht (Abbildung 2).
3. Nach oben (Up Position): Diese Position eignet sich für Anwendungen wie das Trocknen von Farbe an der Decke. Legen Sie das Gerät auf die Rückseite, sodass das vordere Gitter zur Decke zeigt (Abbildung 3).

STEUERUNG UND REGLER

Zeitschaltuhr

1. Im Uhrzeigersinn drehen, um den Timer so einzustellen, dass er die Minuten bis zum automatischen Stopp herunterzählt.
2. Der Timer kann für bis zu 180 Minuten (3 Stunden) eingestellt werden.
3. Wenn der Timer die Position „OFF“ erreicht, schaltet sich das Gerät ab. Wenn der Timer auf „ON“ gestellt ist, arbeitet er ununterbrochen.

Netzschalter / ON

1. Drehen Sie den Schalter auf die Position „0“, um den Bodenventilator auszuschalten. Drehen Sie den Schalter auf eine beliebige Geschwindigkeitsstufe, um den Bodenventilator einzuschalten.
2. Drehen Sie den Schalter im Uhrzeigersinn, um die gewünschte Ventilatorgeschwindigkeit einzustellen.
3. Es gibt 3 Geschwindigkeiten: I, II, III. I ist die niedrigste Geschwindigkeit und III ist die höchste.

VORSICHT

1. Zustand nach dem Auspacken: Der Timer-Drehknopf und der Schalter stehen beide auf 0 (AUS).
2. Betriebszustand: Stellen Sie zunächst den Netzschalter auf III, II oder I; drehen Sie dann die Zeitschaltuhr gegen den Uhrzeigersinn auf ON (Abbildung 1) oder im Uhrzeigersinn auf OFF-3H (Abbildung 2).

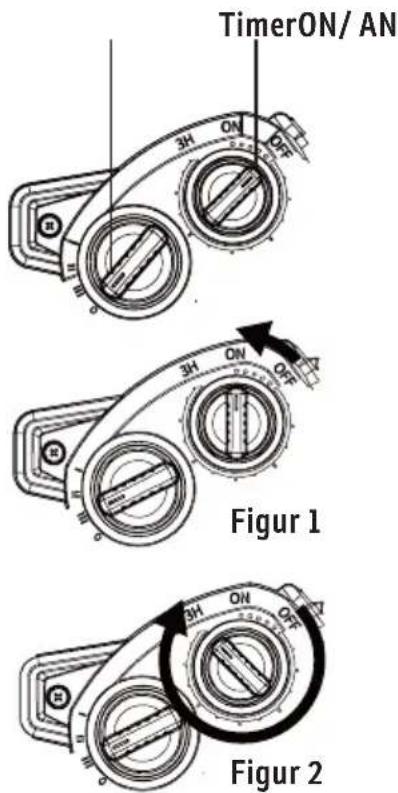

TimerON/ AN 3H ON 3H ON 3H ON Figur 1 3H ON Figur 2

HINWEIS: Wenn der Timer auf ON gestellt ist, läuft das Gerät weiter, bis es manuell ausgeschaltet wird. Zum Ausschalten stellen Sie den Netzschalter auf 0 oder den Timer-Drehknopf auf OFF.

HINWEIS: Wenn der Timer-Schalter auf OFF-3H steht, befindet sich das Gerät im Timer-Status und schaltet sich automatisch ab, wenn der Timer endet.

06 - LAGERUNG

1. Vor der Lagerung des Bodenventilators sollte er gereinigt werden.
2. Verwenden Sie ein Tuch, das nur mit Wasser und milder Seife angefeuchtet ist.
3. Lassen Sie keine Flüssigkeit in das Innere des Ventilators gelangen.

4. Tauchen Sie den Bodenventilator niemals in eine Flüssigkeit ein.

5. Wickeln Sie das Netzkabel um den Tragegriff an der Oberseite des Geräts, damit es sich nicht verheddert.

Der Bodenventilator sollte innerhalb gelagert werden.

07 - FEHLERBEHEBUNG

Kleinere Probleme können oft behoben werden, ohne den Kundendienst anzurufen.

PROBLEM MÖGLICHE URSACHE MASSNAHMEN
Das Gerät läuft nicht. 1. Keine Stromzufuhr zum Gerät.Schalter nicht eingeschaltet.Unterbrecher ausgelöst.	1. Gerät einstecken. Schutzschalter prüfen.Schalten Sie den Netzschalter und den Zeitschalter ein.Schutzschalter zurücksetzen.
Das Gerät läuft, aber der Bodenventilator macht laute, kratzende Geräusche.	1. Das Gerät wurde stark durchgeschüttelt, so dass das Gebläserad am Gehäuse schleift oder das Gehäuse verformt wurde.	1. Wenden Sie sich an den Kundendienst.
Das Gerät läuft, aber das Gebläse vibriert übermäßig.	1. Schmutzablagerung auf einer Seite des Air Mover-Gebläserads.Starke Erschütterung hat die Motorwelle verbogen.	1. Gebläseradschaufeln reinigen.Kundendienst kontaktieren.
Das Gerät läuft, aber das Gebläserad dreht sich nicht.	1. Gebläserad ist gegen das Gehäuse geklemmt.	1. Wenden Sie sich an den Kundendienst.
Das Gerät läuft kurz und schaltet sich dann bei Überlast ab.	1. Ansauggitter und/oder Auspuffgitter sind verstopft.Die Motorlager sind defekt oder der Motor hat einen internen elektrischen Fehler.	1. Hindernis entfernen.Wenden Sie sich an den Kundendienst.

WARNUNG: Ziehen Sie den Netzstecker, bevor Sie das Gerät demontieren oder warten.

WARNUNG: Alle Demontagen und Reparaturen sollten von qualifiziertem Personal durchgeführt werden.

WARNUNG: Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, um eine Gefährdung zu vermeiden.

Garantie

Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte trotzdem einmal ein Mangel an Ihrem Gerät auftreten, wenden Sie sich vertrauensvoll an Ihren Verkäufer. Bitte bringen Sie den Kaufbeleg mit, denn dieser ist für jede Garantieleistung vorzulegen. Bitte bewahren Sie das Verpackungsmaterial für das Gerät auf.

Entsorgung

Das Heizgerät muss fachgerecht entsorgt werden.

CE-Konformitätserklärung

Das Gerät entspricht folgenden Standards:

EMC BS EN 60335-2-80:2003+A1:2004+A2:2009

BS EN 60335-1:2012 + AC:2014 + A11:2014 + A13:2017 + A1:2019 + A14:2019 + A2:2019 + A15:2021

BS EN 62233:2008 + AC:2008

EN 61000-3-3:2013+A1:2019+A2:2021

EN IEC 55014-1:2021

EN IEC 61000-3-2:2019+A1:2021

EN IEC 55014-2: 2021

RoHS 2011/65/EU

(EU)2015/863

EMC 2014/30/EU

CE-MD 2006/42/EC

ENTSORGUNGSHINWEISE FÜR DEN ELEKTRISCHEN TEIL DES PRODUKTS

Gemäss Artikel 26 des Gesetzeserlasses vom 14. März 2014 zur Umsetzung der Richtlinie 2012/19/EG und des Erlasses vom 31. März 2015 zur Umsetzung der Richtlinie 2015/863/EU zur Verringerung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten und zur Abfallentsorgung.

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder der Verpackung weist darauf hin, dass das Gerät am Ende seiner Lebensdauer getrennt von anderen Abfällen über entsprechende Sammelstellen zu entsorgen ist. Das elektronische oder elektrische Altgerät kann auch aussortiert und bei Anschaffung eines vergleichbaren Neugerätes an den Händler zurückgegeben werden. Die entsprechende Altgerätesammlung zwecks umweltfreundlicher Wiederverwertung verringert die Belastungen für Umwelt und Mensch und unterstützt die Wiederverwendung und/oder das Recycling von wertvollen Wertstoffen.

Die nicht fachgerechte Entsorgung des Produkts durch den Benutzer kann je nach Gesetzeslage mit Bussgeldern ge- ahndet oder strafrechtlich verfolgt werden.
