BEDIENUNGSANLEITUNG RODIA DRY CLEANER 1200 ROTHENBERGER

DE Bedienungsanleitung

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass diesen Produkt mit den angegebenen Normen und Richtlinien übereinstimmt.

Technische Unterlagen bei/ Technical file at: ROTHENBERGER Werkzeuge GmbH Spessartstrasse 2-4 D-65779 Kelkheim/Germany

Inhalt

Seite

1 Hineweise zur Sicherheit 3

1.1 Bestimmungsgemäß Verwendung 3
1.2 Allgemeine Sicherheitshinweise 3
1.3 Spezielle Sicherheitshinweise 4

2 Technische Daten 6

3 Funktion des Gerätes 7

3.1 Übersicht (A) 7
3.2 Anzeige- und Bedienelemente 7
3.3 Inbetriebnahme 7
3.4 Betriebsarten 8
3.5 Filterabreinigung 9
3.6 Behalter entleeren 9
3.7 Filter wechseln 9
3.8 Motorschutzfilter wechseln 10
3.9 Transport 10

4 Wartung 10

5 Reinigung 10

6 Hilfe bei Störungen 11

7 Zubehör 11

8 Kundendienst 12

9 Entsorgung 12

Kennzeichnungen in thism Dokument:

Gefahr!

Dieses Zeichen warnt vor Personenschäden.

Achtung!

Dieses Zeichen warnt vor Sach- oder Umweltschäden.

Aufforderung zu Handlungen

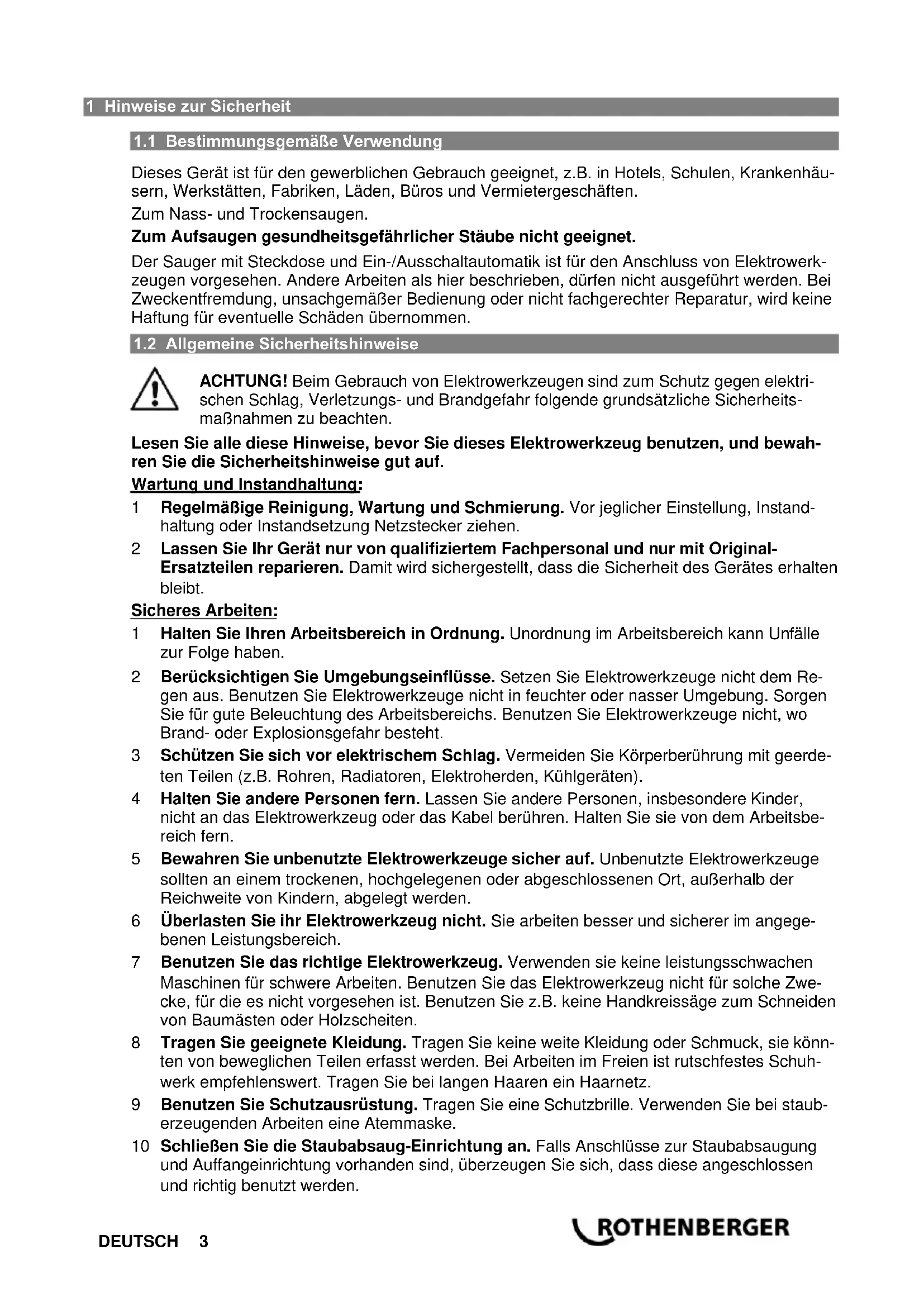

1.1 Bestimmungsgemäß Verwendung

Dieses Gerat ist für den gewerblichen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhausern, Werkstätten, Fabriken, Laden, Büros und Vermietergeschäften.

Zum Nass- und Trockensaugen.

Zum Aufsagen gesundheitsgeführlicher Stäube nicht geeignet.

Der Sauger mit Steckdose und Ein-/Ausschaltautomatik ist für den Anschluss von Elektrowerkzeugen vorgesehen. Andere Arbeiten als hier beschrieben, * dürfen nicht ausgeführten werden. Bei Zweckentfremdung, unsachgemäß Bedienung oder nicht fachgerechtener Reparatur, wird keine Haftung für eventuelle Schäden übernommen.

1.2 Allgemeine Sicherheitshinweise

ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie diesen Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Wartung und Instandhaltung:

1 Regelmäßige Reinigung, Wartung und Schmierung. Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzsteckerziehen.
2 Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Sicheres Arbeiten:

1 Halten Sie ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
2 Berücksichtigten Sie Umgebungseinflüsse. Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung des Arbeitsbereichs. Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.
3 Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. Rohren, Radiatoren, Elektroherden, Kuhlgeräten).
4 Halten Sie andere Personen fern. Lassen Sie andere Personen, insbesondere Kinder, nicht an das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von dem Arbeitsbereich fern.
5 Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf. Unbenutzte Elektrowerkzeuge sollen an einem trockenen, hochgelegen den oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.
6 Überlasten Sie ihr Elektrowerkzeug nicht. Sie arbeiten better und{sicherer im angegeben Leistungsbereich.
7 Benutzen Sie das richtige Elektrowerkzeug. Verwenden sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie z.B. keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.
8 Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck, sie konden von beweglichen Teilen erfasst werden. Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.
9 Benutzen Sie Schutzausrüstung. Tragen Sie eine Schutzbrille. Verwenden Sie bei stauber-erzeugenden Arbeiten eine Atemmaske.
10 SchlieBen Sie die Staubabsaug-Einrichtung an. Falls Anschlisse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

11 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
12 Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit richerer gehalten als mit ihrer Hand.
13 Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
14 Pflegen Sie ihre Werkzeuge mit Sorgfalt. Halten Sie die Schneidwerkzeuge scharf und sauber, um better und richerer arbeiten zu konnen. Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel. Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und halten Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie die Verlangerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind. Halten Sie Handgriffe trocken, sauber und frei von Fett und Öl.
15 Ziehen Sie den Stecker aus der Steckdose. Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fraser.
16 Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einsatz, dass Schlüssel und Einstellwerkzeug entfernt sind.
17 Vermeiden Sie unbeabsichtigten Anlauf. Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.
18 Benutzen Sie Verlängerungskabel für den Außenbereich. Verwenden Sie im Freien nur darauf zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
19 Seien Sie Aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vermunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.
20 Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen. Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile須sen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb des Elektrowerkzeugs zu gewährleisten.

Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Gebrauchsanweisung angegeben ist. Beschädigte Schalter須sen bei einer Kundenwerkstatt ersetzt werden.

Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst.

21 Achtung. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann Verletzungsgefahr für Sie bedeuten.
22 Lassen Sie ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren. Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführten werden, indem Original Ersatzteile verwendet werden; andernfalls konnen Unfälle für den Benutzer entstehen.

1.3 Spezielle Sicherheitshinweise

Erstickungsgefahr! Verpackungsmaterial, wie Folienbeutel, gehoren nicht in Kinderhände.

Nie auf den Sauger steigen oder sitzen.

Besondere Sorgfalt ist beim Saugen von Treppen geboten. Achten Sie auf sicheren Stand.

Anschlussleitung und Saugschlauch nicht über scharfe Kantenziehen, knicken oder einkommen.

Anschlussleitung und Saugschlauch immer so verlegen, dass niemand darüber stolpern kann.

Bei Austritt von Schaum oder Flüssigkeit den Sauger(sofort ausschalten.

Das Deckelinnere immer trocken halten.

Sauger einschließlich Zubehör nicht in Betriebnehmen, wenn:

• Sauger erkennbare Schäden (Risse/Brüche) aufweist,
• Netzanschlussleitung defekt ist oder Rissbildung bzw. Alterung aufweisen,
• Verdacht besteht auf einen unsichtbaren Defekt (nach einem Sturz).

Rotierende Elektrobürsten nicht mit der Netzanschlussleitung in Berührungkommen halten.

Der Sauger darf nicht in explosionsgeführdaten Räumen betrieben werden.

Den Sauger von entflammbaren Gasen und Substanzen fernhalten.

Es dürfen keine brennbaren oder explosiven Lösungsmittel, mit Lösungsmittel getränktes Gut, explosionsgefährliche Stäube, Flüssigkeiten wie Benzin, Öl, Alkohol, Verdünning oder Gut, das heißer als 60^ ist, aufgesaugt werden. Es besteht sonst Explosions- und Brandgefahr!

Reparaturen nur von Fachkräften, z.B. Kundendienst, ausführten halten. Nur Original-Ersatzteile verwenden.

Nicht fachgerecht reparierte Geräte stellen eine Gefahr für den Benutzer dar.

Verwenden Sie die Steckdose am Sauger nur für die in der Bedienungsanleitung festgelegten Zwecke.

Bei Zweckentfremdung, unsachgemäßer Bedienung oder nicht fachgerechter Reparatur übernimmt der Hersteller keine Haftung für Schaden.

Keine beschädigten Verlängerungsleitungen verwenden.

Wenn die Anschlussleitung des Saugers beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist.

Bei Elektrobürsten, die rotierenden Bürsten nicht mit der Netzanschlussleitung in Berührung kommt.essen.

Die Spannung auf dem Typenschild muss mit der Netzspannung übereinstimmen. Nach jedem Gebrauch und vor jeder Wartung Sauger ausschalten und Netzsteckeziehen.

Nur am Netzstecker, nie an der Anschlussleitungziehen.

Netzstecker nie mit nassen Handen einstecken oder ausziehen.

Stromversorgung muss über eine Sicherung mit geeigneter Stromstärke abgeschert sein.

Öffnen Sie niemals den Sauger bei Regen oder Gewitter im Freien.

Sauger trocken und frostgeschützt in Innenräumen aufbewahren.

Düse, Schlauch oder Rohr nicht auf Menschen oder Tiere richten.

Nur die mit dem Sauger versehenen oder die in der Bedienungsanleitung festgelegten Bürsten verwenden. Die Verwendung anderer Bürsten kann die Sicherheit beeinträchtigen.

Reinigen und desinfizieren Sie den Sauger nach dem Gebrauchsofar, um Verkeimung durch langfristig nichterfolgte Reinigung vorzubeugen, speziell beim Einsatz in lebensmittelverarbeitenden Betrieben.

Verwenden Sie zur Reinigung keine Dampfstrahlgeräte oder Hochdruckreiniger.

Säure, Azeton und Lösungsmittel können Saugerteile anatzen.

Gerät nicht unbeaufsichtigt setzen. Bei längerer Arbeitsunterbrechung Netzsteckerziehen.

Filterkassetten nicht mit Druckluft reinigen.

Der Sauger ist nicht zum Auf-/Absaugen gesundheitsgeführlicher Stäube geeignet.

Sauger der Staubklasse L sind geeignet zum Auf-/Absaugen von trockenen, nicht brennbaren, gesundheitsgeführlichen Stäuben mit Arbeitsplatzgrenzwerten (AGWs) >1mg / m^3

Dieses Gerät ist nicht vorgesehen für die Benutzung durch Kinder und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang mit dem Gerät eingewiesen worden sind und die damit verbundenen Gefahren verstehen. Andernfalls besteht die

Gefahr von Fehlbedienung und Verletzungen.

Beaufsichtigen Sie Kinder bei Benutzung, Reinigung und Wartung. Damit wird sichergestellt, dass Kinder nicht mit dem Gerät speilen!

2 Technische Daten

Artikelnummer .FF35148 (Typ C), FF35148Z (Typ J)

Spannung 220-240V

Frequenz 50/60 Hz

Nennleistung 1200 W

Max. Leistung 1400 W

Luftstrom am Geblase. 220 m³/h/MG

Unterdruck am Geblase 248 hPa/MG

Luftstrom am Schlauch 140 m³/h/SE

Unterdruck am Schlauch. 225 hPa/SE

Anschlussleitung H05VV F 3 x 1,5

Abmessungen (L x B x H) 45,7 x 40 x 54 cm

Gewicht 12,7 kg

Schutzklasse

Schutzart IP 24

Schalldruckpegel (LpA) 69,5 dB (A) KpA 3 dB (A)

Schalleistungspegel (LwA) 80,5 dB (A) KWA 3 dB (A)

Der Gerauschpegel beim Arbeiten kann 85 dB (A) überschreiben. Gehorschutz/TRagen!

Messwerte ermittelt entsprechend EN 60335.

Schwingungsgesamtwert ≤ 2,5m / s^2 K = 1,5m / s^2

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60335 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit entsprechenden Zubehören, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeug, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

3 Funktion des Gerätes

3.1 Übersicht (A)

1	Oberteil	3	Kühlufeintritt	10	Räder
2	Funktionsplatte	4	Riegel	11	Lenkrollen
2a	Drehschalter Ein/Aus/	5	Verschluss	12	Filterkassetten
	Automatik/Rüttler	6	Anschlussleitung	13	Motorschutzfilter
2b	Steckdose für Elektro-werkzeug	7	Behälter	14	Papierfilterbeutel(Zubehör)
		8	Saugöffnung
2c	Volumenstromanzeige/Füllanzeige	9	Rastverschlüsse	15	Saugschlauch

3.2 Anzeige- und Bedienelemente

Wahlen Sie folgende Funktionen und Einstellungen:

0 Sauger ausgeschaltet Steckdose spannungsfährend
Sauger lauft Steckdose spannungsfuhrend, Automatische Rüttlerfunktion aus
A Bereitschaftsbetrieb für Ein-/Ausschaltautomatik Steckdose spannungsfährend, Sauger wird durch angeschlossenes Elektro- /Druckluft-Werkzeug an der Steckdose ein- und ausge geschaltet
R Filterabreinigungsfunktion In dieser Schalterstellung wird fur ca. 10 Sekunden der Ruttler in Betrieb gesetzt und schaltet danach automatisch aus
RA Bereitschaftsbetrieb Bereitschaftsbetrieb wie A^ plus automatische Filter-abreinigung

Automatische Rüttlerfunktion These Filterabreinigung erfolgt automatisch bei Erreichen des eingestellen Mindestvolumenstroms in der nachsten Arbeitspause (Schalterstellung RA/Schalter

Füllanzeige Bei vollem Behälter und/oder Verstopfungen am Saugschlauch leuchtet die Füllanzeige

3.3 Inbetriebnahme

Ein- und Ausschalten Elektrowerkzeug:

Die Steckdose am Sauger steht bei eingestecktem Netzstecker unabhängig von der Schaltersstellung immer unter Spannung.

Elektrowerkzeug bzw. Druckluftwerkzeug muss beim Anschluss abgeschaltet sein!

Hinweis: In Schalterstellung >0< kann die Steckdose am Sauger als Verlängerungskabel verwendet werden. Anschlusswert: Sauger + angeschlossenes Gerät maximal 16 A.

Stecker in Steckdose stecken

0< Sauger ausgeschaltet

1< Sauger eingeschaltet ohne Rüttelfunktion

A< Sauger auf Standby. Erst beim Einschalten des Werkzeugs schaltet der Sauger automatisch ein. Nach abschalten des Werkzeugs lauft der Sauger für ca. 10sec nach, dadurch wird verhindert, dass eine Restmenge im Schlauch bleibt

>R< Filterabreinigungsfunktion

RA< Bereitschaftsbetrieb wie >A < plus automatische Filterabreinigung

Sauger auf Schalterstellung >0< stellen
Nach Beendigung Netzsteckerziehen
Zur Aufbewährung des Saugrohrs durch Einstecken in das vorgesehene Zubehördepot an der Behälter-Rückwand fixieren.
Die Schlauchenden können zusammengesteckt werden, damit keine Schmutzpartikel austreten.

Ein- und Ausschalten Sauger:

Netzstecker des Saugers in die Steckdose stecken.
Gewünschte Betriebsart am Schalter einstellen. Sauger ist saugbereit.
Nach dem Saugen Schalter auf „O“ stellen. Sauger ist ausgeschaltet.
Netzstecker des Saugers aus der Steckdoseziehen.
Netzkabel aufräumen.
Elektro-/Druckluft-Werkzeug entfernen.

3.4 Betriebsarten

Bei Verwendung des Griffrohres kann mit dem Nebenluftschieber die Saugleistung angepasst werden.

Trockensaugen:

Nur mit trockenem Filter, Sauger und Zubehör saugen, damit Staub nicht haften bleibt und verkrustet.

Wenn Ruß, Zement, Gips, Mehl oder ähnliche Stäube gesaugt werden, empfehlen wir einen Vlies-Filterbeutel einzusetzen.

Vlies-Filterbeutel immer in Verbindung mit Faltenfilterkassetten einsetzen.

Nasssaugen:

Bei Austritt von Schaum oder Flüssigkeit den Sauger(sofort ausschalten. Behalter und ggf. Faltenfilterkassette entleeren.

Hinweis! Die Wasserstandssensoren (W) regelmäßig reinigen und auf Anzeichen von Beschädigung untersuchen!

Ohne Vlies-Filterbeutel saugen.

Die Faltenfilterkassetten sind zum Nasssaugen geeignet. Der eingebaute Sensor schaltet den Motor bei vollem Behälter ab. Die Handhabung des Saugers kann durch einen gefüllten Behälter beeinträchtigt werden.

Sauger entleeren (siehe Behalter entleeren)

! Wird der Sauger nicht ausgeschaltet, bleibt der Wiederanlaufschutz weiterhin wirksam. Erst nach dem Abschalten und dem erneutem Einsatzen ist der Sauger wieder betriebsbereit.

Vor dem Entleeren zuerst den Saugschlauch aus der Flüssigkeitnehmen.
Durch hohe Saugleistung und strömungsgünstige Behälterform, kann nach dem Abschalten etwas Wasser aus dem Schlauch zurücklaufen.
Bei anschließendem Trockensaugen trockene Filter einsetzen.

Hinweis: Bei früigem Wechsel zwischen Trocken- und Nasssaugen empfehlen wir den Einsatz eines zweiten Filtersatzes, vorzugsweise Polyester-Faltenfilterkassetten.

3.5 Filterabreinigung

Der Sauger ist mit einer elektromagnetischen Filterabreinigung ausgestellt, mit der anhaftender Staub von den Faltenfilterkassetten abgerüttelt werden kann.

Manuelle Filterabreinigung:

Spätestens bei Aufleuchten der Volumenstromanzeige (Warnlampe) und bei nachlassender Saugleistung sollen die Abrüttelung (Schalterstellung R oder RA/ Schalter betätig wirden.

Automatische Filterabreinigung.

These Filterabreinigung erfolgt automatisch bei Erreichen des eingestellen Mindestvolumenstroms in der nachsten Arbeitspause (Schalterstellung RA/ Schalter).

3.6 Behälter entleeren

Hinweis: Nur zulässig bei Stauben mit AGW's >1mg / m^3

Sauger ausschalten, Netzsteckerziehen.
Verschlüsse öffnen.
Deckel und Saugschlauch vom Behälternehmen.
→ Behälter auskippen.

Vlies-Filterbeutel entsorgen:

Netzsteckerziehen.
Mundschutz anziehen.
Saugschlauch entfernen, Ansaugstutzen mit Stopfen verschlieben.
Seitliche Verschlüsse öffnen, Oberteil abnehmer.
Flansch vorsichtig von dem Ansaugstutzenziehen und Flansch verschreiben.
Sauggut gemäß den gesetzlichen Bestimmungen entsorgen.

Einsetzen Vlies-Filterbeutel:

Hinweis: Vlies-Filterbeutel nur zum Trockensaugen verwenden.

Flansch vollständig über die Ansaugöffnung schieben.

Hinweis: Bedienung des Drehschiebers:

Drehschieber voninnen nach außen drücken, 180^ verdrehen (siehe Markierung) und von außen durch den Ansaugstutzen wieder nachinnen drücken.
Drehschieber in der Ansaugöffnung mit der Markierung ▲nach oben stellen.

Oberteil auf Behälter setzen und seitliche Verschlussse schlieben.

3.7 Filter wechseln

Faltenfilter wechseln:

Faltenfilterkasseten vor dem Filterwechsel abrutteln.
Mit Münze oder ähnlichem Gegenstand den Verschluss am Riegel um 90^ gegen den Uhrzeitigersinn drehen und Riegel nach hinten drücken.
Haube aufklappen.
Die entnommenen Faltenfilterkassetten sollen in einem staubdichten Kunststoffbeutel verschließen und bestimmungsgemäß entsorgen.
Neue Faltenfilterkassetten einsetzen.
Verriegelungsbügel hochheiten, Haube herunterklappen und durch leichtes Drücken arretieren.

3.8 Motorschutzfilter wechseln

Hinweis: Sollte der Motorschutzfilter verschmutzt sein, weist dies auf defekte Filterkassetten hin.

Faltenfilterkassetten ersetzen.
Motorschutzfilter ersetzen bzw. den Motorschutzfilter unter flieBendem Wasser auswahlen, trocknen und wieder einsetzen.

3.9 Transport

Motorkopf muss mit Behälter sicher verbunden sein (Verschlüsse schreiben).
Zubehor in geeignete Kunststoffbeutel stecken und Kunststoffbeutel verschreiben bzw. in Werkzeugdepot stecken.
Saugschlauch-Ende und Saugschlauch-Anfang zusammenstecken.
→ Schlauch um Sauger legen und am Griff einklemmen.

4Wartung

Vor jeder Wartung Sauger ausschalten und Netzsteckerziehen!

Zur Wartung durch den Benutzer muss der Sauger

-- auseinandergenommen,
-- gereinigt und
-- gewartet werden,

soweit es durchfuhrbar ist, ohne darauf eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen.

Vorsichtsmaßnahmen:

Geeignete Vorsichtsmaßnahmen beinhalten

-- Reinigung vor der Demontage,
-- Vorsorge treffen fur ortliche gefilte Zwangsentlufung, an der der Sauger demontiert wird,
-- Reinigung des Wartungsbereichs und
-- geeignete persönliche Schutzausrüstung

Verunreinigte Gegenstände:

Bei der Durchführung von Wartungs- oder Reparaturarbeiten *n *n alle verunreinigten Gegenstände, die nicht zufriedenstellend gereinigt werden konnen, entsorgt werden. Solche Gegenstände *n in undurchlassigen Beuteln in Übereinstimmung mit den *ligen Bestimmungen fur die Beseitigung solchen Abfalls entsorgt werden.

Wirksamkeit des Saugers testen:

Es muss eine ausreichende Luftwechselrate L in dem Raum vorhanden sein, wenn die Abluft in den Raum zurückgeht. Weitere Hinweise entnahmen Sieitte ihren nationalen Bestimmungen. Lösst die Saugleistung des Saugers nach und erhöht auch das Abreinigen der Faltenfilterkassetten, die Saugleistung nicht mehr (vorausgesetzt, Behälter ist geleert und Vlies-Filterbeutel ist ausgetauscht), dann ist es notwendig, die Faltenfilterkassetten auszutauschen.

5 Reinigung

Säure, Azeton und Lösungsmittel können Saugerteile anatzen.

Behälter und Zubehör mit Wasser reinigen.
Oberteil mit feuchtem Tuch abwischen.
Behälter und Zubehör trocknen halten

6Hilfe bei Störungen

Funktionstörungen sind nicht immer auf Gerätedefekte zurückzuführen!

Störung	Mögliche Ursache	Lösung
Nachlassen der Saugleistung	Filter verschmutzt	Reinigen
	Vlies-Filterbeutel voll	Wechseln
	Behälter voll	Entleeren
	Düse, Rohre oder Schlauch verstopt	Reinigen
Sauger lauft nicht an	Netzstecker in Steckdose?
	Netz spanningslos?
	Netzkabel in Ordnung?
	Deckel richtig geschlossen?
	Wassersensor abgeschaltet?
	Sauger im Bereitschaftsbetrieb >RA<?	Auf „I“ stellen (siehe Anzei-ge- und Bedienelemente).
Sauger lauft beim Ein-schalten des Werkzeugs im >RA< Modus nicht an	Netzstecker des Werkzeugs in Gerätesteckdose?	Netztstecker in Staubsau-ger-Steckdose stecken
	Magnetventil der Druckluft-Einschaltautomatik ver-schmutzt?	Druckluft-Einschaltautomatik mit Alkohol durchspülen

Keine weiteren > Eingriffe < vornehmen sondern an Kundendienstwerkstatt wenden.

7 Zubehör

Name des Zubehörteils	ROTHENBERGER-Artikelnummer
Saugschlauch 500 cm	FF55387
Filterkassetten (2 Stück) zum Nasssaugen	FF55374
Vliesfilterbeutel (5 Stück) zum Trockensaugen	FF55388

8 Kundendienst

Die ROTHENBERGER Kundendienst-Standorte stehen zur Verfügung, um Ihnen zu halten (siehe Beste im Katalog oder online), und Ersatzteile und Kundendienst werden durch dieselben Standorte angeboten.

Bestellen Sie ihre Zubehör- und Ersatzteile bei Ihrm Fachhändler oder online über RoService+:

Telefon: [phone]

Fax: [phone]

Teile des Gerätes sind Wertstoffe und können der Wiederverwertung zugeführrt werden. Hierfür stehen zugelassene und zertifizierte Verwerterbetriebe zur Verfügung. Zur umweltverträglichen Entsorgung der nicht verwertbaren Teile (z.B. Elektronikschrott) befragen Sieitte ihre zuständige Abfallbehörde.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr bebrauchsfähige Elektrowerkzeuge getrennt gesamt melt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Contents

Page

1 Safety Notes. 14

Austria ROTHENBERGER Werkzeuge- und Maschinen

Handelsgesellschaft m.b.H.

Gewerbeparkstraße 9 - A-5081 Antif

Tel. [phone] - Fax [phone]

Germany ROTHENBERGER Deutschland GmbH

Industristraße 7 - D-65779 Kelkheim/Germany

Tel[phone]-Fax[phone]

[e-mail]

www. rothenberger.com

ROTHENBERGER Plastic Technologies GmbH

Ullenthalstraße 71-87 - D-37235 Hessisch-Lichtenau

Tel[phone]-Fax[phone]

Greece ROTHENBERGER Helas S.A.

Aglas Kyrlaks 45 - 17564 Paleo Fairo - Greece

Te. + 30 210 94 02 048 + 30 210 94 07 302/3

Fax[phone]

[e-mail] · www.rolhenberger.com

ROTHENBERGER (Schwetz) AG

Herostr.9·CH-8048 Zürich

Tel[phone]-Fax[phone]

[e-mail]

Turkey ROTHENBERGER TURKYE

ROTHENBERGER Center, Barbaros Bulwan No28

TR-34775 Serial / Umranhy-eIstanbul

1. +80/2164492485+Fax[phone]

ROTHENBERGER Werkzeuge GmbH

Industriestraße 7
