Produkttyp	AS-i Controller
Marke	IFM
Modell	AC1333
Versorgungsspannung	24 V DC (20...30 V SELV)
Schutzart	IP20
Montage	Auf 35 mm Profilschiene mit Erdanschluss
Programmierschnittstelle	RS232C, Baudrate 4800 bis 115200
Max. Entfernung zum PC	20 m
Erforderliches Programmierkabel	E70320
Anzahl AS-i Master	1 (AC1333) oder 2 (AC1334)
Diagnose-LED	PWR/COM, PROJ, CONF/PF
Anzeige	Display mit einstellbarem Kontrast
Benutzermenü	Ja, Navigation über Tasten
Passwortschutz	Konfigurierbar (Werkspasswort: CE01)
Konfigurationsfunktionen	Quick Setup, Slave-Listen, Adresse Slave, Diagnose, Master-Setup, Feldbus-Setup, Slave-Info, Slave-Setup, System-Setup, System-Info
Erforderliche AS-i Spannungsversorgung	Spezielle Spannungsversorgung (z.B. AC1216) mit Datenentkopplung
Installationsbedingungen	Umgebung ohne Kondensation, Staub, Vibrationen, Stöße vermeiden
Galvanische Trennung	Ja, zur Spannungsversorgung
AS-i Kabeltyp	Gelbes Kabel, massebezogen symmetrisch

Häufig gestellte Fragen - AC1333 IFM

Wie stelle ich den Kontrast des Displays ein?

Drücken Sie gleichzeitig die rechte Taste und die Taste erhöhen (zu hell) oder die Taste verringern (zu dunkel), um den Kontrast anzupassen.

Wie gelange ich zum Hauptmenü?

Drücken Sie auf dem Startbildschirm (AS-i Fehlerdiagnose) die linke Taste MENU, um das Hauptmenü zu öffnen.

Was tun, wenn die LED PWR/COM blinkt?

Dies bedeutet, dass die AS-i Spannungsversorgung vorhanden ist, aber kein Slave korrekt erkannt wurde. Überprüfen Sie die Verbindungen und die Adressen der Slaves.

Wie programmiere ich einen neuen AS-i Slave?

Verwenden Sie das Menü Adresse Slave, um einen vorhandenen Slave umzuadressieren, oder aktivieren Sie den Easy Startup für eine automatische Adressierung mit der ersten verfügbaren Adresse.

Welches Passwort wird für den Benutzermodus verwendet?

Das Standardpasswort ist CE01 zur Bestätigung des Benutzermodus. Ein ungültiges Passwort (z.B. 1000) deaktiviert die änderbaren Menüpunkte.

Wie wechsle ich in den Projektmodus?

Wählen Sie im Menü Master-Setup 'Teach in' aus, um die aktuelle AS-i Konfiguration zu projizieren, oder wechseln Sie über die verfügbaren Optionen in den Projektmodus.

Welche Spannungsversorgung für das AS-i System verwenden?

Eine spezielle AS-i Spannungsversorgung (z.B. AC1216) ist erforderlich, um die Energie bereitzustellen und die Datensignale zu entkoppeln. Standard-Netzteile sind nicht geeignet.

Wie schließe ich den Controller an den PC an?

Verwenden Sie das Programmierkabel E70320, um die RS232C-Schnittstelle des Controllers mit dem PC zu verbinden. Die maximale Entfernung beträgt 20 m.

Was bedeutet die leuchtende LED CONF/PF?

Die leuchtende LED CONF/PF zeigt an, dass die vorgewählte Konfiguration und die aktuelle Konfiguration nicht identisch sind. Überprüfen und aktualisieren Sie die Konfiguration.

Wie setze ich die Werkseinstellungen zurück?

Wählen Sie im Menü System-Setup 'Reset' aus, um die Werkseinstellungen des Controllers wiederherzustellen. Alle benutzerdefinierten Konfigurationen werden gelöscht.

BEDIENUNGSANLEITUNG AC1333 IFM

Bestimmungsgemäße Verwendung

• Der Controller _e integriert einen oder zwei AS-i Master (AC1333/AC1334, beide nach AS-i-Version 3.0) und eine Kleinsteuerung.
• Er steuert den Datenaustausch zur Sensor-/Aktuator-Ebene
• verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvorverarbeitung)
• arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung)

Programmierschnittstelle RS232C

• Baudrate 4800 bis 115200 Baud
- max. Entfernung zwischen Controller e und PC: 20 m
- Potentialtrennung zur Controller e -Versorgung
- Programmierkabel E70320 zur Verbindung zum PC erforderlich

Montage

Befestigen Sie den Controller _e auf einer 35 mm-Profilschiene, die elektrisch eine sichere Erdverbindung aufweist. Die Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschützten Ort montiert werden (z. B. Schaltschrank).

Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie übermäßige Staubentwicklung, Vibrations- und Stoßbelastungen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht behindert werden. Vermeiden Sie eine Montage in direkter Nähe zu Frequenzumrichtern.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie niemals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluss. Stellen Sie eine elektrisch sichere Erdverbindung zwischen AS-i Controller _e (Klemme FE) und Gerät-Erdanschluss her.

Versorgen Sie den Controllere mit einer Spannung von 24 V DC (20...30 V PELV), z. B. aus dem 24 V Netzteil DN2011 der ifm electronic. Der Anschluss erfolgt an den Klemmen +24 V und 0 V.

Bedien- und Anzeigeelemente

Sie werden von drei Diagnose-LEDs auf dem Controllere über den Zustand des Masters (AC1333) / der Master (AC1334) und der angeschlossenen System informiert.

• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber kein Slave korrekt erkannt
• LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigurationsüberwachung ist abgeschaltet
• LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in geschützten Betrieb nicht möglich, da ein Slave mit Adresse 0 angeschlossen ist
• LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem angeschlossenen Slave

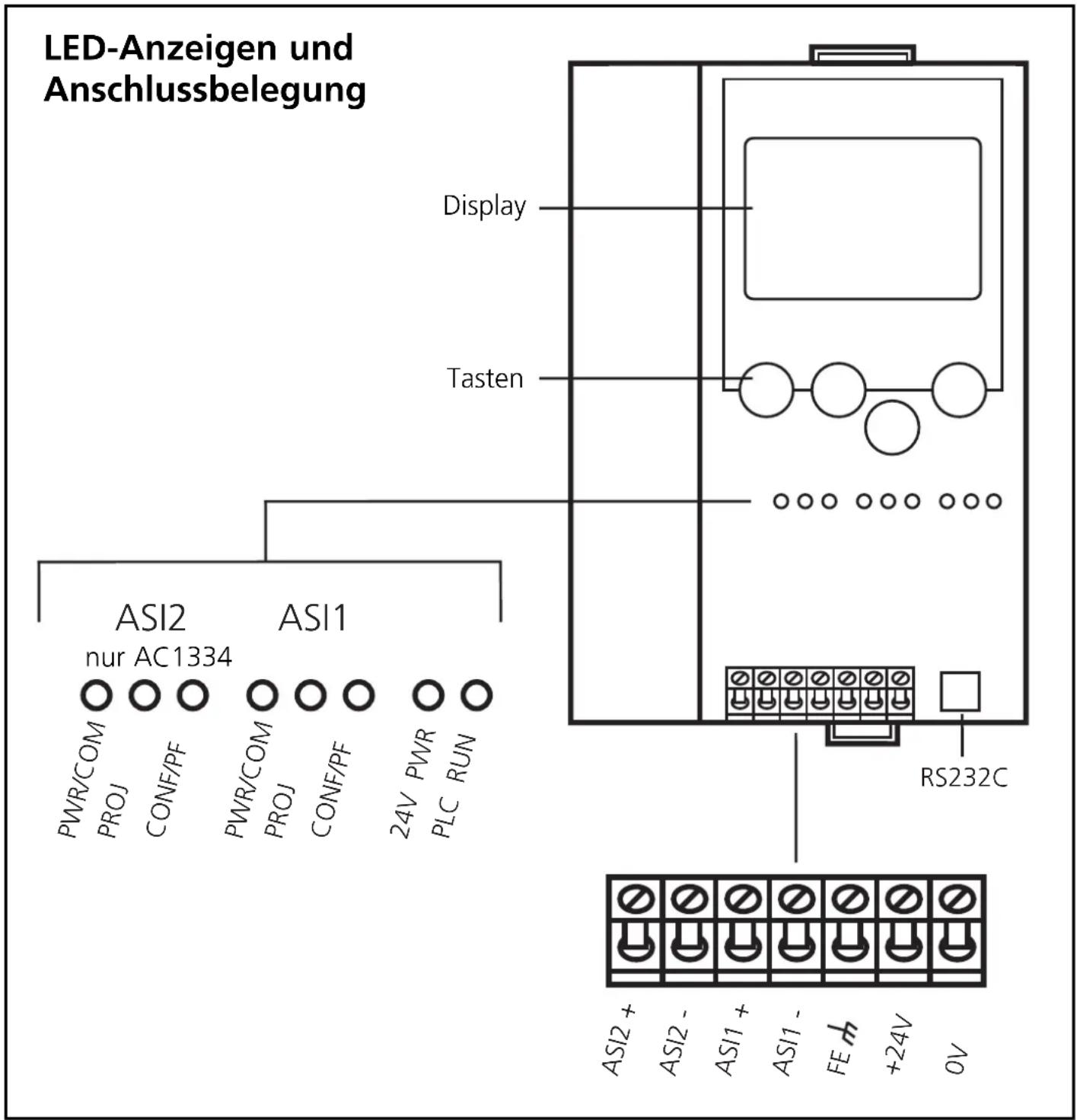

LED-Anzeigen und Anschlussbelegung Display Tasten ASI2 nur AC1334 ASI1 RS232C ASI2+ ASI2- ASI1+ ASI1- FE +24V OV

Kontrasteinstellung

Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der -Taste (Darstellung ist zu hell) bzw. der -Taste (...zu dunkel) verstellen.

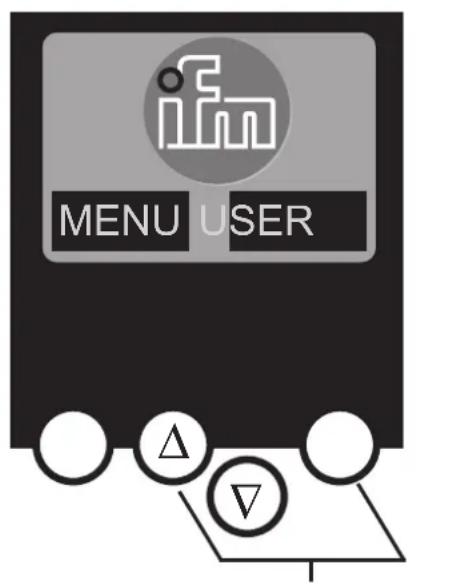

MENU USER

Kontrast erhöhen

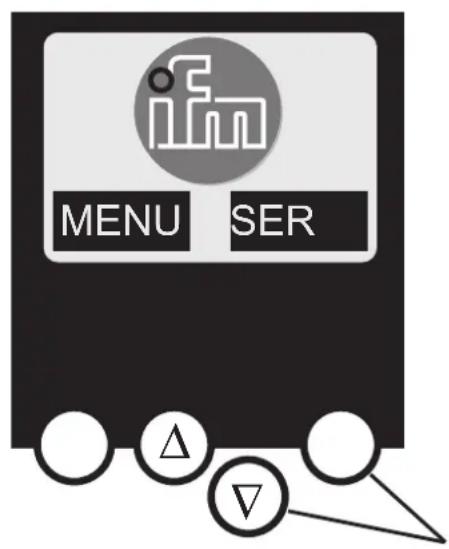

MENU SER

Kontrast verringern

Betrieb

Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforderlich (z. B. AC1216). Das AS-i Netzteil versorgt das gelbe AS-i Kabel mit Energie und realisiert eine Datenentkoppelung zum Spannungsregler des Netzteils. Normale Schaltnetzteile würden die AS-i Datensignale als Störsignale ansehen und diese unterdrücken.

Schalten Sie das Netzteil stromlos, bevor Sie den Controller _e anschließen.

Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen symmetrisch zum Massepotential der Anlage sein.

Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme „Shield“) niederohmig mit der Masse der Anlage.

Menü-Übersicht

Sie erreichen das Hauptmenü, indem Sie im Startdisplay die linke Taste „MENU“ drücken.

Sie navigieren innerhalb eines Menüpunktes, indem Sie die Tasten oder drücken.

Drücken Sie die Tasten gleichzeitig, um zwischen deutschem und englischem Menü zu wechseln.

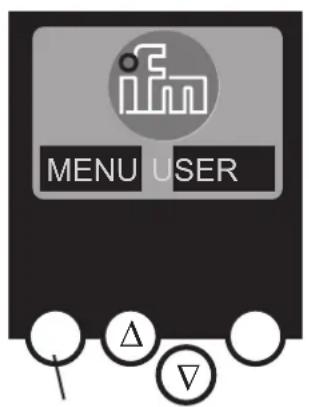

MENU USER

MENU-Taste

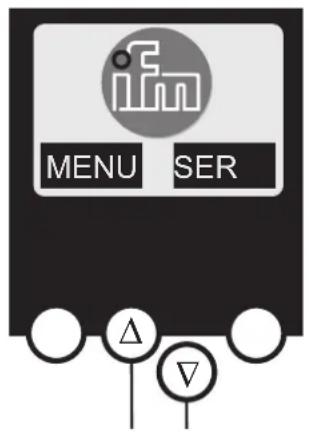

MENU SER

Navigations-Tasten

Passwort

Wichtig:

Im Menü „System-Setup“ kann im Unterpunkt „Passwort“ die Bedienung eingeschränkt bzw. freigegeben werden.

Im Auslieferungszustand ist das Gerät im Anwender-Modus. Durch Eingabe eines ungültigen Passwortes (z.B. 1000) werden alle Menüpunkte gesperrt, die Einstellungen verändern können.

Durch Eingabe des Passwortes „CE01“ wird der Anwender-Modus wieder freigeschaltet.

Das Passwort wird durch den Menüpunkt „System-Setup“, „Speichere System“ spannungsausfallsicher gespeichert.

Menü-Navigation

Durch Drücken der linken Taste im Startdisplay (AS-i Fehler Diagnose) wird das Hauptmenü dargestellt. Mit den beiden mittleren Tasten kann durch das Menü geblättert werden.

O Quick Setup (Zusammenfassung der Menüpunkte für eine Basis-konfiguration)

∇ „Teach in“ der aktuellen AS-i Konfiguration (alles projektieren)
∇ Einstellungen der Feldbus-Schnittstelle (optional)

O SPS Setup (Einstellungen der optionalen SPS)

∇ Ein- bzw. Ausschalten des Gateway Modus (Betrieb ohne SPS)
∇ Starten und Stoppen der SPS im Controller _e (sofern verwendet)
∇ SPS Projekt-Name, -Version, Datum und Autor

O Slavelisten (Überprüfung der Adressen der angeschlossenen AS-i slaves)

∇ Anzeige der Liste der erkannten AS-i slaves (LDS)
∇ Anzeige der Liste der projektierten AS-i slaves (LPS)
∇ Anzeige der Liste der aktivierten AS-i slaves (LAS)
∇ Anzeige der Liste der Peripheriefehler in AS-i slaves (LPF)

O Slaveadressen (Programmierung der Adressen der angeschlossenen AS-i slaves)

∇ Umadressieren eines am Controller _e angeschlossenen AS-i slaves
∇ Automatische Adressierung neuer AS-i slaves auf die nächste freie Adresse (Easy Startup)

O Diagnose (Diagnose der angeschlossenen AS-i Netze)

∇ Zählen der AS-i Spannungseinbrüche seit dem Einschalten des Controller e
∇ Zählen der AS-i Konfigurationsfehler seit dem Einschalten des Controller e
∇ Fehlerrate der AS-i Telegramme des angeschlossenen AS-i Systems prüfen
∇ Anzeige der Anzahl angeschlossener AS-i Slaves und der Zyklen pro Sekunde
∇ Liste der AS-i Slaves mit Telegrammfehlern seit dem Einschalten des Controller _e
∇ Zurücksetzen der Fehlerzähler
∇ Anzeige der maximalen Systemzykluszeit
∇ Auslesen der Diagnoseinformationen von Safety-at-Work Monitoren

O Master Setup (Informationen zum AS-i Master System)

∇ Teach in der aktuellen AS-i Konfiguration (alles projektieren)
∇ Wechsel in den Projektierungsmodus: Konfiguration des AS-i Systems
∇ Wechsel in den geschützten Betrieb: Normalbetrieb (Master überwacht Konfiguration)
∇ Freigabe der automatischen AS-i Slave Adressierung im geschützten Betrieb
∇ Abschaltung des AS-i Reset beim Wechsel in den geschützten Betrieb

O Feldbus Setup (Einstellung der optionalen Feldbusschnittstelle)

∇ Einstellung der Geräteadresse des Controller _e im überlagerten Feldbus
∇ Falls erforderlich weitere Einstellungen des überlagerten Feldbusses

O Slave Info (Ausführliche Informationen zu den angeschlossenen AS-i Slaves)

∇ Anzeige der digitalen bzw. analogen Ein-/Ausgänge der angeschlossenen AS-i Slaves
∇ Anzeige der Parameter der angeschlossenen AS-i Slaves
∇ Anzeige der ID- und IO-Codes der angeschlossenen AS-i Slaves
∇ Anzeige der Übertragungsfehler zu den angeschlossenen AS-i Slaves

O Slave Setup (Einstellungen an den angeschlossenen AS-i Slaves)

∇ Forcen der Parameter der angeschlossenen AS-i Slaves
∇ Forcen der digitalen oder analogen Ausgänge eines angeschlossenen AS-i Slaves

O System Setup (Geräte-Einstellungen des Controller e)

∇ Speichern der aktuellen Systemeinstellungen
∇ Einstellung der Baudrate der seriellen Programmierschnittstelle
∇ Einstellung der Parameter der Ethernet Program mierschnittstelle (optional)
∇ Eingabe des neuen Passwortes zum Sperren oder Freigeben von Menüfunktionen
∇ Update des Controller e Betriebssystems (spezielle Software erforderlich!)
∇ Zurücksetzen der Einstellungen des Controller e in den Auslieferungszustand

O System Info (Geräte-Informationen)

∇ Hardware und Betriebssystem Versionsnummern dieses Controller _e
∇ Art und Versionsnummer der optionalen Feldbus-schnittstelle

Das Gerät muss von einer galvanisch getrennten Quelle versorgt werden, die sekundär über eine UL- zugelassene Sicherung mit einem max. Nennstrom von

a) 5A bei Spannungen von 0...20 Vrms (0...28.3 Vp) oder
b) 100/Vp bei Spannungen von 20...30 Vrms (28.3...42.4 Vp)
verfügt.
