Type de produit	Contrôleur AS-i
Marque	IFM
Modèle	AC1333
Tension d'alimentation	24 V DC (20...30 V TBTP)
Protection	IP20
Montage	Sur rail profilé 35 mm avec connexion à la terre
Interface de programmation	RS232C, débit 4800 à 115200 bauds
Distance max. au PC	20 m
Câble de programmation requis	E70320
Nombre de maîtres AS-i	1 (AC1333) ou 2 (AC1334)
LED de diagnostic	PWR/COM, PROJ, CONF/PF
Affichage	Écran avec contraste réglable
Menu utilisateur	Oui, avec navigation via boutons
Protection par mot de passe	Configurable (mot de passe usine: CE01)
Fonctions de configuration	Quick Setup, Slave Lists, Address Slave, Diagnostics, Master Setup, Fieldbus Setup, Slave Info, Slave Setup, System Setup, System Info
Alimentation AS-i requise	Alimentation spécifique (ex. AC1216) avec découplage des données
Conditions d'installation	Environnement sans condensation, éviter poussières, vibrations, chocs
Séparation galvanique	Oui, avec l'alimentation
Type de câble AS-i	Câble jaune, symétrique par rapport à la masse

FOIRE AUX QUESTIONS - AC1333 IFM

Comment régler le contraste de l'affichage ?

Appuyez simultanément sur le bouton droit et le bouton augmenter (trop clair) ou le bouton réduire (trop foncé) pour ajuster le contraste.

Comment accéder au menu principal ?

À partir de l'écran de départ (diagnostic erreur AS-i), appuyez sur le bouton gauche MENU pour ouvrir le menu principal.

Que faire si la LED PWR/COM clignote ?

Cela signifie que l'alimentation AS-i est présente mais qu'aucun esclave n'a été détecté correctement. Vérifiez les connexions et les adresses des esclaves.

Comment programmer un nouvel esclave AS-i ?

Utilisez le menu Address Slave pour ré-adresser un esclave existant ou activez l'Easy Startup pour un adressage automatique avec la première adresse disponible.

Quel mot de passe utiliser pour le mode utilisateur ?

Le mot de passe par défaut est CE01 pour valider le mode utilisateur. Un mot de passe non valable (ex. 1000) désactive les points de menu modifiables.

Comment passer en mode projet ?

Dans le menu Master Setup, sélectionnez 'Teach in' pour projeter la configuration AS-i actuelle ou passez en mode projet via les options disponibles.

Quelle alimentation utiliser pour le système AS-i ?

Une alimentation AS-i spécifique (ex. AC1216) est nécessaire pour fournir l'énergie et découpler les signaux de données. Les alimentations standard ne conviennent pas.

Comment raccorder le contrôleur au PC ?

Utilisez le câble de programmation E70320 pour connecter l'interface RS232C du contrôleur au PC. La distance maximale est de 20 m.

Que signifie la LED CONF/PF allumée ?

La LED CONF/PF allumée indique que la configuration présélectionnée et la configuration actuelle ne sont pas identiques. Vérifiez et mettez à jour la configuration.

Comment réinitialiser les réglages d'usine ?

Dans le menu System Setup, sélectionnez 'Reset' pour rétablir les réglages d'usine du contrôleur. Toutes les configurations personnalisées seront effacées.

MODE D'EMPLOI AC1333 IFM

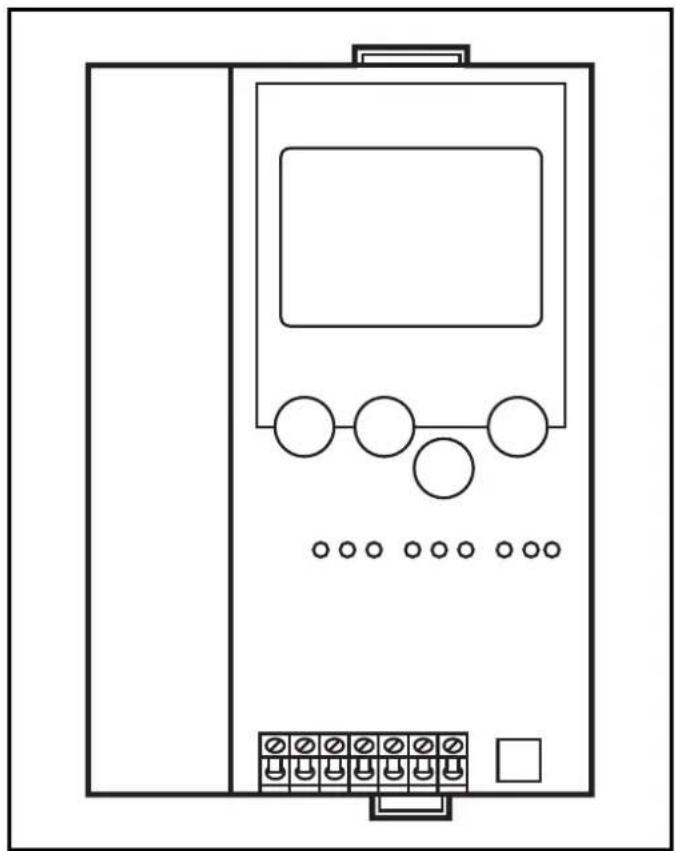

Montageanleitung Installation instructions Notice de montage

ASinterface

AS-i CONTROLLER _e

AC1333/AC1334

Fonctionnement et caractéristiques

• Le contrôleur _e intègre un ou deux maîtres AS-i (AC1333/AC1334, les deux selon la version AS-i 3.0) et une unité de prétraitement.
• Il contrôle l'échange de données avec le niveau capteurs / action-neurs,
• traite les données périphériques dans le processeur intégré (prétraitement des signaux),
• travaille comme contrôleur autonome avec échange de données avec le PC (visualisation),

Interface de programmation RS232C

• Débit de transmission 4800 à 115.200 baud
• Distance maximum entre le controller _e et le PC: 20 m
• Séparation galvanique avec l'alimentation du controller _e
• Câble de programmation E70320 nécessaire pour raccorder le PC

Montage

Fixer le contrôleur _e sur un rail profilé 35 mm qui a une connexion électrique sûre à la terre. La protection de l'appareil est IP20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Eviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trous d'évent ne doit pas être gênée.

Eviter un montage à proximité directe des variateurs de fréquence.

Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccorder les potentiels négatifs l'un à l'autre ou les potentiels négatifs à la connexion FE. S'assurer d'une connexion électrique sûre entre le controller _e AS-i (borne FE) et la terre de l'appareil.

Alimenter le controller _e en 24 V DC (20...30 V TBTP), par ex. via l'alimentation 24 V DN2011 d'ifm electronic. Le raccordement se fait aux bornes +24 V et 0 V.

Eléments de service et d'indication

L'état du maître (AC1355) / des maîtres (AC1355) et du système rac-cordé est indiqué par trois LED de diagnostic sur le controller _e .

• LED PWR/COM allumée: Alimentation AS-i présente, au moins un esclave a été détecté
• LED PWR/COM clignote: Alimentation AS-i présente, mais aucun esclave n'a été détecté correctement
• LED PROJ allumée: Mode projet, la surveillance de la configuration est désactivée
• LED PROJ clignote: Mode projet, passage dans le mode protégé impossible car un esclave avec l'adresse 0 est raccordé
• LED CONF/PF allumée: La configuration présélectionnée et la configuration actuelle ne sont pas identiques
• LED CONF/PF clignote: Défaut périphérie sur au moins un esclave raccordé

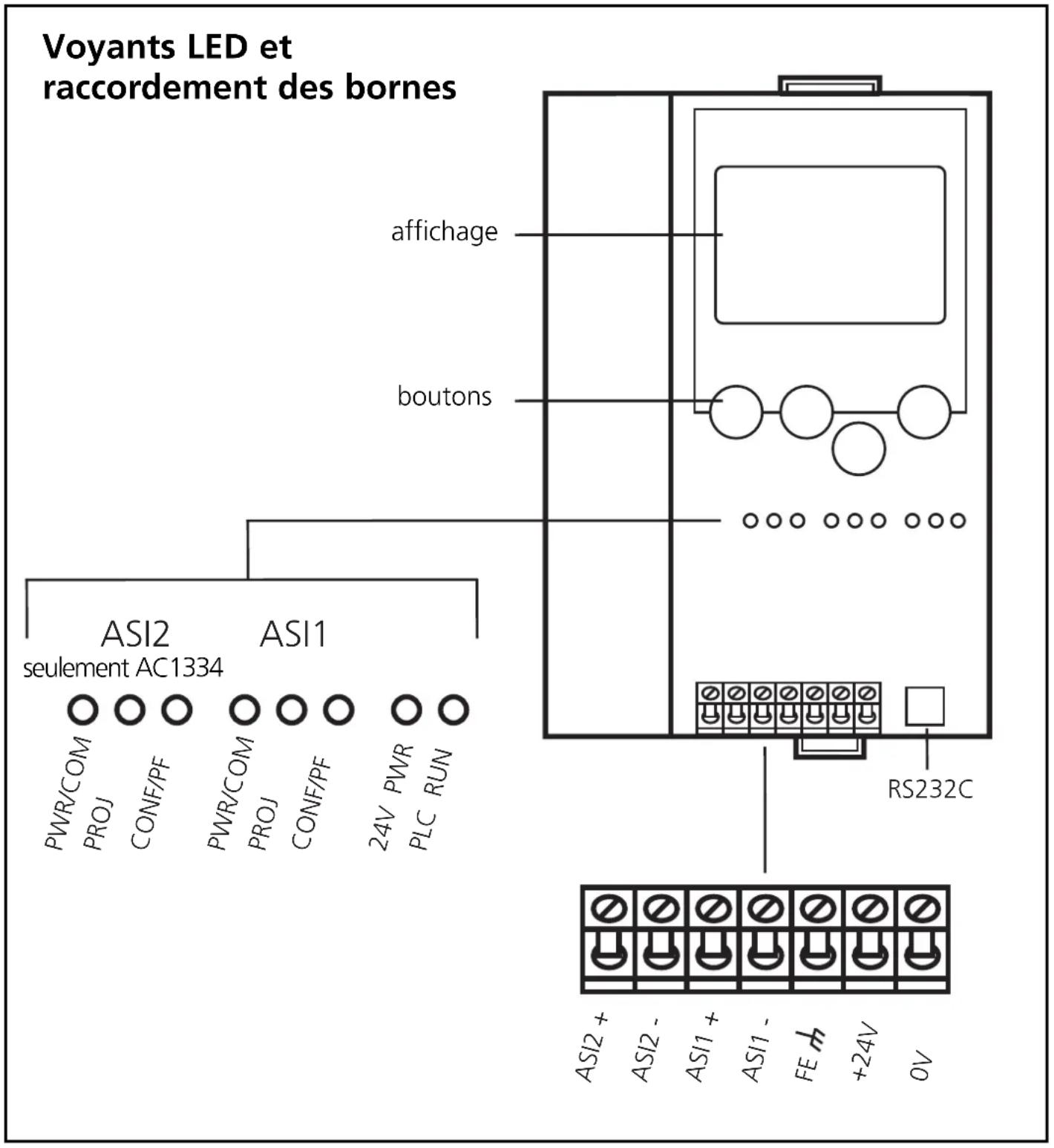

Voyants LED et raccordement des bornes affichage boutons ASI2 ASI1 seulement AC1334 PWR/COM PANF/PF PWR/COM PROJ CONF/PF 24V PWR PLC RUN RS232C ASI2+ ASI2- ASI1+ ASI1- FE +24V 0V

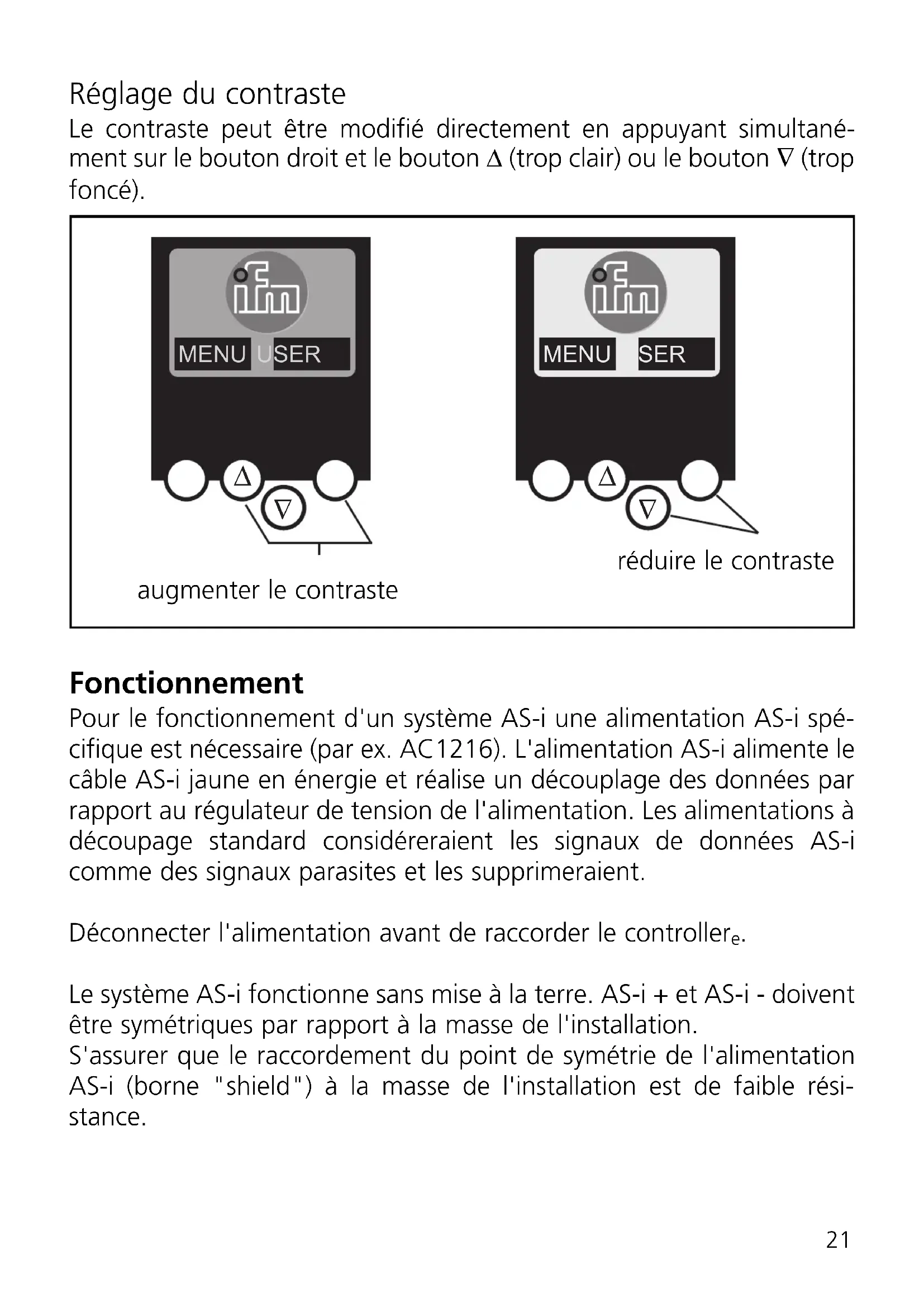

Réglage du contraste

Le contraste peut être modifié directement en appuyant simultanément sur le bouton droit et le bouton (trop clair) ou le bouton (trop foncé).

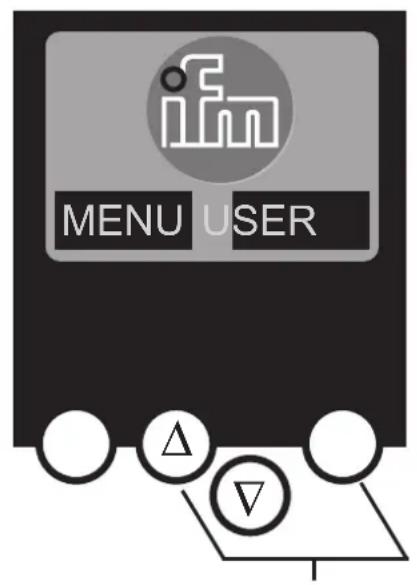

MENU USER

augmenter le contraste

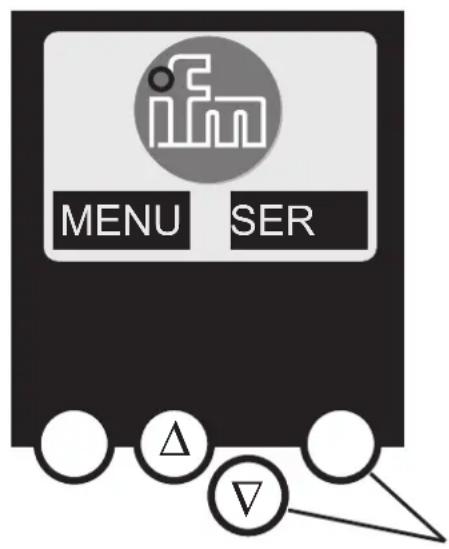

MENU SER

réduire le contraste

Fonctionnement

Pour le fonctionnement d'un système AS-i une alimentation AS-i spécifique est nécessaire (par ex. AC1216). L'alimentation AS-i alimente le câble AS-i jaune en énergie et réalise un découplage des données par rapport au régulateur de tension de l'alimentation. Les alimentations à découpage standard considéreraient les signaux de données AS-i comme des signaux parasites et les supprimeraient.

Déconnecter l'alimentation avant de raccorder le controller _e .

Le système AS-i fonctionne sans mise à la terre. AS-i + et AS-i - doivent être symétriques par rapport à la masse de l'installation.

S'assurer que le raccordement du point de symétrie de l'alimentation AS-i (borne "shield") à la masse de l'installation est de faible résistance.

Aperçu du menu

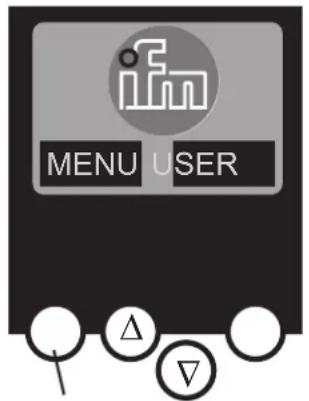

Le menu principal est ouvert en appuyant sur le bouton gauche "MENU" dans l'écran de départ.

L'appui sur le bouton ou permet une navigation dans un point de menu. Appuyez sur les boutons-poussoirs simultanément pour changer entre le menu allemand et anglais.

MENU USER

bouton MENU

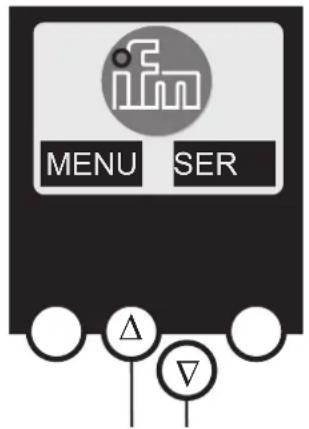

MENU SER

boutons de navigation

Mot de passe

Important :

Dans le menu 'System Setup' l'utilisation peut être limitée ou autorisée grâce à la saisie d'un Password.

A la livraison, l'appareil est en mode utilisateur. La saisie d'un mot de passe non valable (par ex. 1000) désactive tous les points de menu pouvant modifier des réglages.

Grâce à la saisie du mot de passe 'CE01', le mode utilisateur est revalidé.

Le mot de passe est mémorisé, protégé contre les coupures secteur, par les points de menu 'System Setup', 'Store System'.

Navigation menu

En appuyant sur le bouton gauche dans l'écran de départ (diagnostic erreur AS-i) le menu principal est ouvert. Les deux boutons du milieu sont utilisés pour faire défiler le menu.

O Quick Setup (sommaire des points de menu pour une configuration de base)

∇ 'Teach in' de la configuration AS-i actuelle (projeter tout)
∇ réglage de l'interface bus de terrain (option)

O PLC Setup (réglages de l'API optionnel)

∇ Activation ou désactivation du mode passerelle (fonctionnement sans API)
∇ Démarrage et arrêt de l'API dans le controller _e (si utilisé)
∇ Nom du projet API, version, date et auteur

O Slave Lists (vérification des adresses des esclaves AS-i raccordés)

∇ Affichage de la liste des esclaves AS-i détectés (LDS)
∇ Affichage de la liste des esclaves AS-i projetés (LPS)
∇ Affichage de la liste des esclaves AS-i activés (LAS)
∇ Affichage de la liste des défauts périphérie dans l'esclave AS-i (LPF)

O Address Slave (programmation des adresses des esclaves AS-i rac-cordés)

∇ Ré-adressage d'un esclave AS-i raccordé au controllere
∇ Adressage automatique de nouveaux esclaves AS-i avec la première adresse disponible (Easy Startup)

O Diagnostics (diagnostic des réseaux AS-i raccordés)

∇ Comptage des baisses de tension AS-i depuis la mise sous tension du controller e
∇ Comptage des erreurs de configuration AS-i depuis la mise sous tension du controller e
∇ Vérification du taux d'erreur des télégrammes AS-i du système AS-i raccordé
∇ Visualisation du nombre d'esclaves AS-i raccordés et des cycles par seconde.
∇ Liste des esclaves AS-i avec des défauts message depuis la mise sous tension du controller _e
∇ Remise à zéro du compteur d'erreurs
∇ Visualisation du temps de cycle maximal du système
∇ Lecture des informations de diagnostic de monitors Safety-at-Work

O Master Setup (informations sur le système de maître AS-i)

∇ 'Teach in' de la configuration AS-i actuelle (projeter tout)
∇ Passage en mode projet : Configuration du système AS-i
∇ Passage en mode protégé : fonctionnement normal (le maître surveille la con- figuration)
∇ Autorisation de l'adressage automatique des esclaves AS-i en mode protégé
∇ Désactivation du reset AS-i lors du passage en mode protégé

O Fieldbus Setup(réglage de l'interface bus de terrain optionnelle)

∇ Réglage de l'adresse du controller _e dans le bus de terrain supérieur
∇ Si nécessaire d'autres réglages du bus de terrain supérieur

O Slave info (informations détaillées sur les esclaves AS-i raccordés)

∇ Visualisation des entrées / sorties TOR ou analogiques des esclaves AS-i raccordés
∇ Visualisation des paramètres des esclaves AS-i raccordés
∇ Visualisation des codes ID et E/S des esclaves AS-i raccordés
∇ Visualisation des erreurs de transmission vers les esclaves AS-i raccordés

O Slave Setup (réglages des esclaves AS-i raccordés)

∇ Forcer les paramètres des esclaves AS-i raccordés
∇ Forcer les entrées/sorties TOR ou analogiques des esclaves AS-i raccordés

O System Setup (réglages du controller e)

∇ Mémorisation des réglages actuels du système
∇ Réglage du débit de transmission de l'interface de programmation série
∇ Réglage des paramètres de l'interface de programmation Ethernet (option)
∇ Saisie du nouveau mot de passe pour bloquer ou autoriser des fonctions de menu
∇ Mise à jour du système d'exploitation du controller e (logiciel spécifique nécessaire !)
∇ Reset des réglages d'usine du controller e

O System Info (informations sur l'appareil)

∇ Numéros de version du matériel et du système d'exploitation de ce controller _e
∇ Type et n° de version de l'interface bus de terrain optionnelle

L'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement disposant au secondaire d'un fusible avec homologation UL et un courant nominal max. de

a) 5 ampères pour des tensions de 0...20 Veff (0...28.3 Vpic) ou

b) 100/Vpic pour des tensions de 20...30 Veff (28.3...42.4 Vpic).
