BEDIENUNGSANLEITUNG HPA6 ALTO

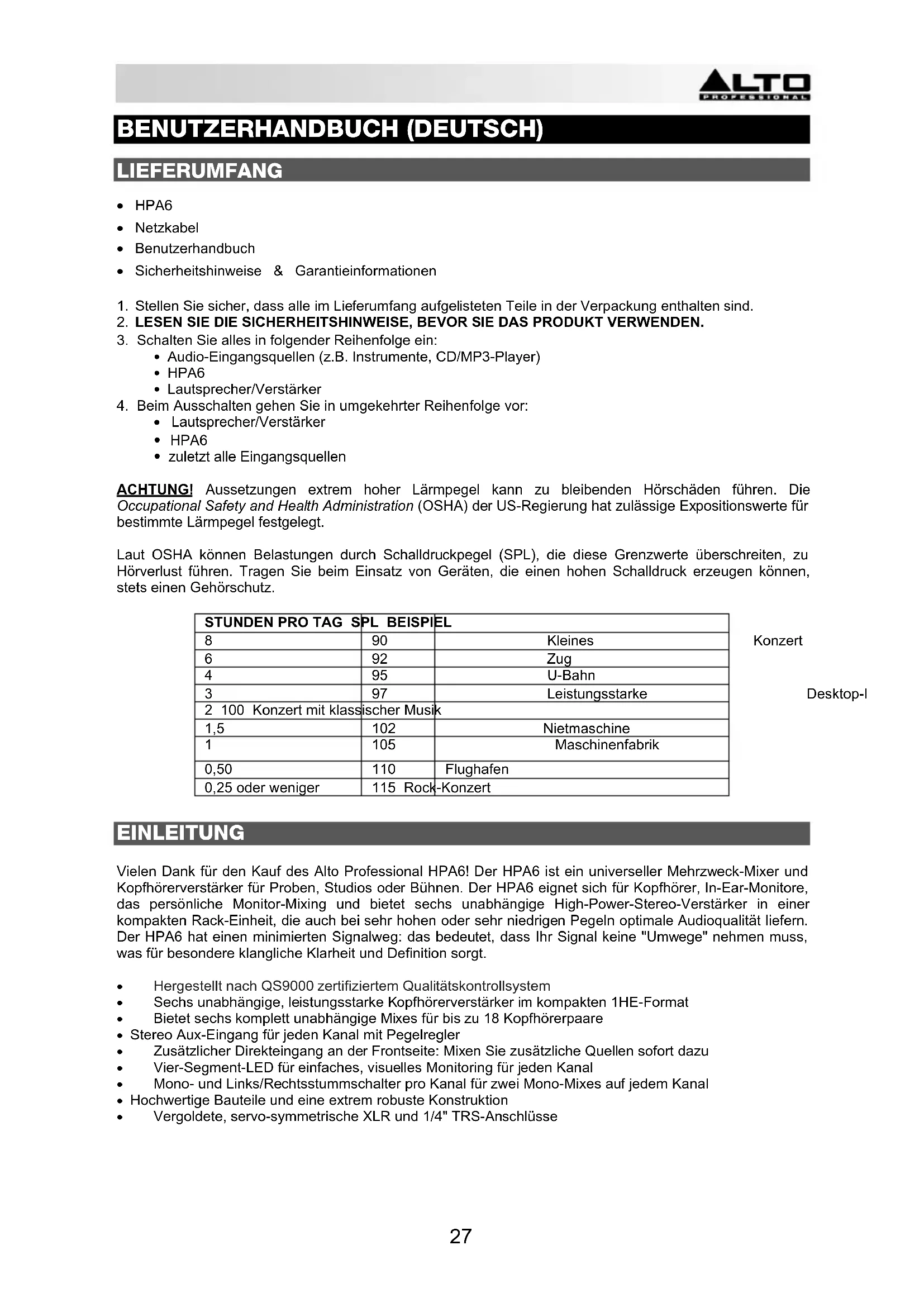

• Sicherheitshinweise & Garantieinformationen

1. Stellen Sie sicher, dass alle im Lieferumfang aufgelisteten Teile in der Verpackung enthalten sind.

2. LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE DAS PRODUKT VERWENDEN.

3. Schalten Sie alles in folgender Reihenfolge ein:

• Audio-Eingangsquellen (z.B. Instrumente, CD/MP3-Player)

• Lautsprecher/Verstärker

4. Beim Ausschalten gehen Sie in umgekehrter Reihenfolge vor:

• Lautsprecher/Verstärker

• zuletzt alle Eingangsquellen ACHTUNG! Aussetzungen extrem hoher Lärmpegel kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz.

EINLEITUNG Vielen Dank für den Kauf des Alto Professional HPA6! Der HPA6 ist ein universeller Mehrzweck-Mixer und Kopfhörerverstärker für Proben, Studios oder Bühnen. Der HPA6 eignet sich für Kopfhörer, In-Ear-Monitore, das persönliche Monitor-Mixing und bietet sechs unabhängige High-Power-Stereo-Verstärker in einer kompakten Rack-Einheit, die auch bei sehr hohen oder sehr niedrigen Pegeln optimale Audioqualität liefern. Der HPA6 hat einen minimierten Signalweg: das bedeutet, dass Ihr Signal keine "Umwege" nehmen muss, was für besondere klangliche Klarheit und Definition sorgt.

• Hergestellt nach QS9000 zertifiziertem Qualitätskontrollsystem

• Sechs unabhängige, leistungsstarke Kopfhörerverstärker im kompakten 1HE-Format

• Bietet sechs komplett unabhängige Mixes für bis zu 18 Kopfhörerpaare

• Stereo Aux-Eingang für jeden Kanal mit Pegelregler

• Zusätzlicher Direkteingang an der Frontseite: Mixen Sie zusätzliche Quellen sofort dazu

• Vier-Segment-LED für einfaches, visuelles Monitoring für jeden Kanal

• Mono- und Links/Rechtsstummschalter pro Kanal für zwei Mono-Mixes auf jedem Kanal

• Hochwertige Bauteile und eine extrem robuste Konstruktion

• Vergoldete, servo-symmetrische XLR und 1/4" TRS-Anschlüsse

STUNDEN PRO TAG SPL BEISPIEL

8 90 Kleines Konzert 6 92 Zug 4 95 U-Bahn 3 97 Leistungsstarke Desktop-Monitore 2 100 Konzert mit klassischer Musik 1,5 102 Nietmaschine 1 105 Maschinenfabrik 0,50 110 Flughafen 0,25 oder weniger 115 Rock-Konzert28

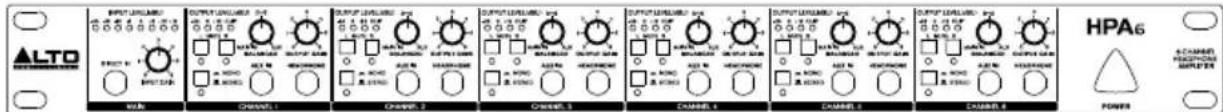

BEDIENELEMENTE AN DER VORDERSEITE

1. Direkteingang- Speist eine externe

Audioquelle direkt in den Hauptsignalpfad.

2. Eingangspegelregler - Steuert den

Signalpegel, der zu den Haupt- oder Direkteingängen geht.

3. Eingangspegelanzeige- Zeigt den

Signalpegel an, der aus dem Haupt-/Direkteingang kommt. Für ein optimales Eingangssignal sollte sich die LED im Bereich von +6 bis +18 dBu bewegen. Wenn die Clip-LED (in der Ausgangspegelanzeige) durchgehend leuchtet, reduzieren Sie den Eingangspegel mit dem Eingangspegelregler.

4. Aux-Eingang - Bietet ein separates

Stereo-Eingangssignal, das mit dem Haupt-/Direktsignal gemischt werden kann.

5. L Mute-Schalter- Schaltet das linke Eingangssignal aus.

6. R Mute-Schalter- Schaltet das rechte Eingangssignal aus.

7. Modus-Schalter- Zum Umschalten des Betriebsmodus von Mono auf Stereo.

8. Mono-LED - Diese LED beginnt zu leuchten, wenn sich das Gerät im Mono-Modus befindet. Leuchtet

diese LED nicht, so ist das Gerät im Stereo-Modus.

9. Kopfhörerausgang - 1/4" TRS-Klinkenbuchse für die Signalausgabe eines einzelnen Kanals. Auf der

Rückseite befinden sich weitere 12 Kopfhörerausgänge (zwei für jeden Kanal).

10. Balance-Regler - Legt den Pegel des Signals fest, der vom Aux-Eingang und Haupt-/Direkteingang

kommt. Wenn der AUX-Eingang nicht in Gebrauch ist, wird damit das Stereobild des Eingangssignals geregelt. Wenn ein Signal in den Aux-Eingang eingespeist wird, regelt der Balance-Regler das Verhältnis von Haupteingang (oder Direkteingang) und Aux-Eingangssignalen.

11. Ausgangspegelregler - Regelt den Ausgangspegel des einzelnen Kanals.

12. LED des Ausgangspegels - Zeigt den Ausgangspegel an. Wenn die Clip-LED leuchtet, drehen Sie den

Eingangspegelregler und/oder den individuellen Ausgangspegelregler herunter, um Verzerrungen zu vermeiden.

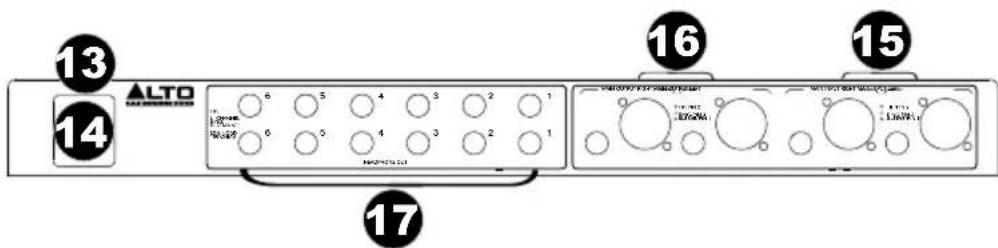

BEDIENELEMENTE AN DER RÜCKSEITE

13. Sicherungshalter - Wenn die Sicherung durchbrennt, ersetzen Sie sie durch eine Sicherung des

14. Stromanschluss - Verwenden Sie das mitgelieferte Netzkabel, um diesen Anschluss mit einer

Stromquelle zu verbinden. Bitte überprüfen Sie, ob die Spannung des Geräts mit der Spannung Ihrer Stromquelle übereinstimmt bevor Sie das Gerät anschließen.

15. Haupteingangsbuchsen - Symmetrische 1/4" TRS- und XLR-Anschlüsse für den Eingang des Stereo-

16. Hauptausgangsbuchsen - Symmetrische 1/4" TRS- und XLR-Anschlüsse für den Ausgang des

Hauptsignals. Verwenden Sie diese Anschlüsse, um mehrere Kopfhörerverstärker zu verbinden.

17. Kopfhörerausgänge (1-12) - 12 zusätzliche Kopfhörerausgänge (zwei für jeden Kanal), die parallel mit

dem Ausgang auf der Vorderseite verdrahtet sind.

VERWENDUNG DER HAUPTEINGANGSBUCHSEN

1. Schließen Sie Ihre Quelle an die Haupteingangsbuchsen an der Rückseite des HPA6 an.

2. Stellen Sie den Eingangspegel (Hauptabschnitt) und den Balance-Regler (Kanalabschnitt) auf die

mittlere Position. Stellen Sie den Ausgangspegel jedes Kanals auf 0.

3. Prüfen Sie, ob sich die Eingangspegelanzeige im optimalen Bereich befindet.

4. Schließen Sie Kopfhörer an den HPA6 an und beginnen Sie langsam den Ausgangspegel jedes Kanals

zu erhöhen bis die gewünschte Lautstärke erreicht ist.

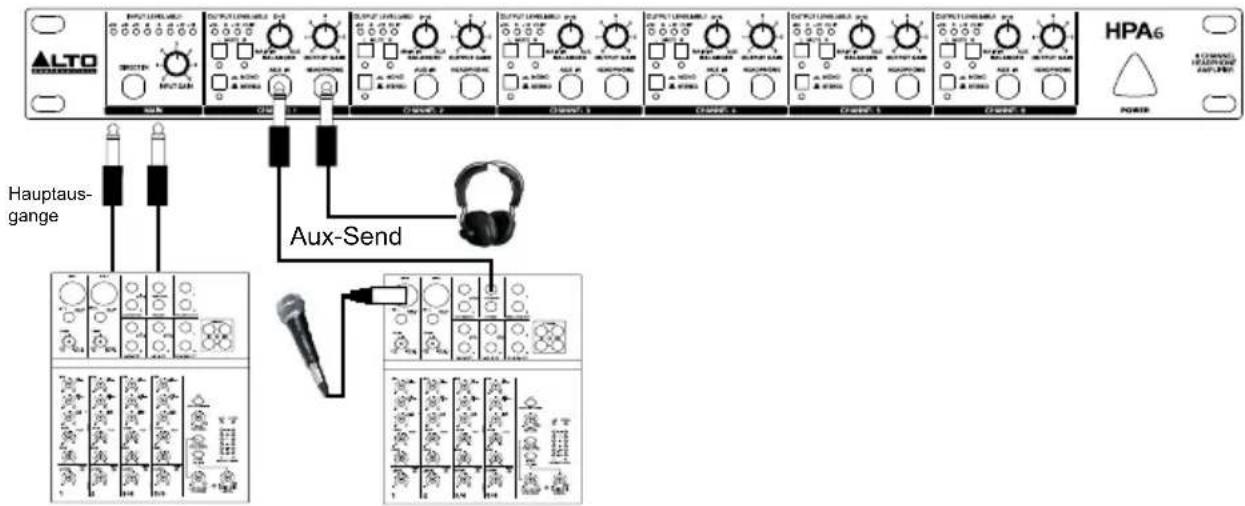

VERWENDUNG DER AUX-EINGÄNGE

Sie können auch das weitergeleitete Signal eines Gesangsmikrofons abspielen, indem Sie den Aux-Send des Mixers mit dem Aux-Eingang des HPA6 verbinden. Mit dem Balance-Regler können Sie für den Sänger den gewünschten Mix aus Stimme und Playback-Signal erstellen. Passen Sie anschließend die Ausgangspegelregler an, um die gewünschte Gesamtlautstärke einzustellen.

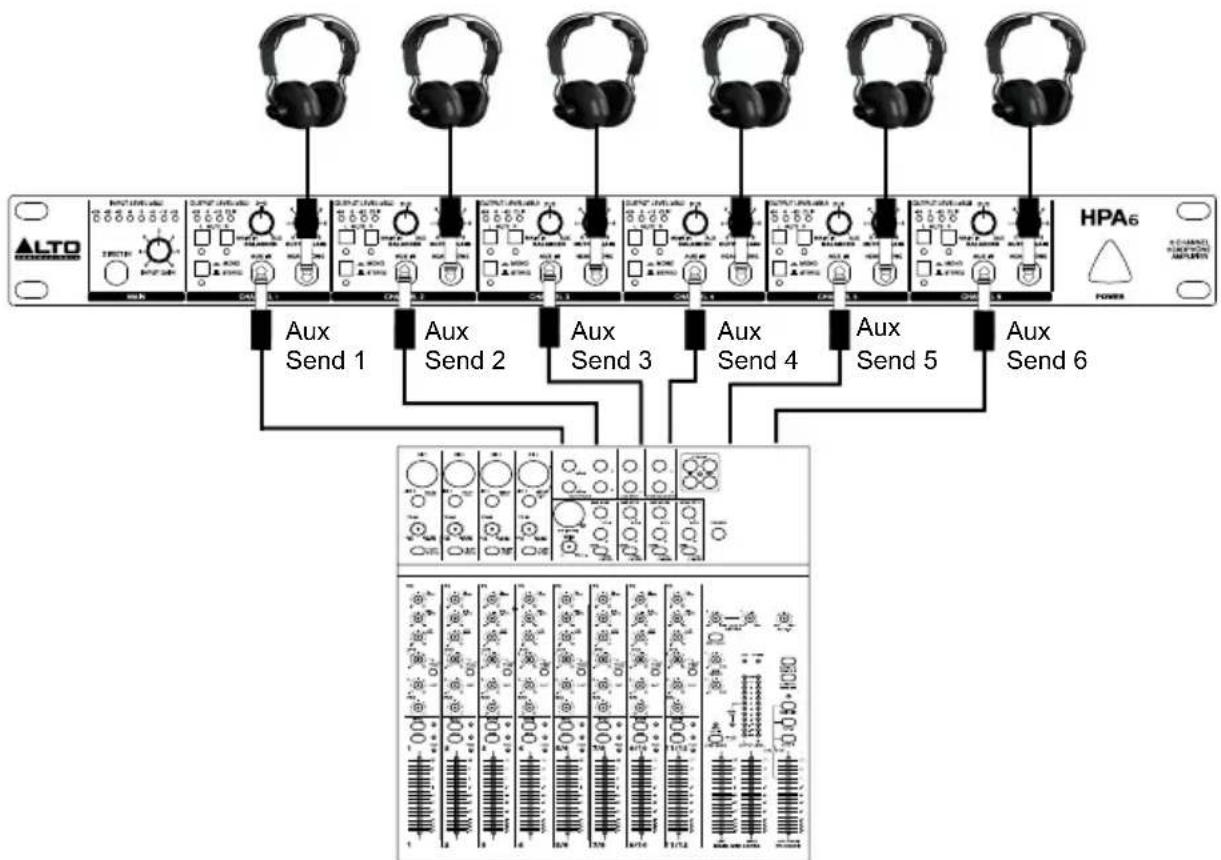

Hauptausgänge Aux-Send Hauptaus- gange30 Über die Aux-Eingänge können Sie sechs Kanäle des HPA6 unabhängig nutzen, um individuelle Mixes für sechs verschiedene Musiker zu erstellen. Verbinden Sie die Aux-Sends oder die Subgruppenausgänge direkt mit dem Aux-Eingang des HPA6. Drehen Sie dann den Balance-Regler des HPA6 ganz nach links. So wird nur das AUX IN-Signal an die Kopfhörer geleitet.

VERWENDUNG MEHRERER KOPFHÖRER AM GLEICHEN KANAL Jeder Kanal verfügt über drei Kopfhörerausgänge. Diese Buchsen sind alle parallel geschaltet. Um die besten Ergebnisse zu erzielen, beachten Sie bitte die Informationen zur Impedanz:

• Wenn Sie einen Kopfhörer an jeden Kanal anschließen, sollte die minimale Impedanz des Kopfhörers 100 Ohm betragen.

• Wenn Sie zwei Kopfhörer an jeden Kanal anschließen, sollte die minimale Impedanz jedes Kopfhörers 200 Ohm betragen.

• Wenn Sie drei Kopfhörer an jeden Kanal anschließen, sollte die minimale Impedanz jedes Kopfhörers 300 Ohm betragen.

INSTALLATION UND ANSCHLUSS

Lesen Sie den folgenden Abschnitt sorgfältig durch. Wenn Sie nicht gut auf Eingangspegel, auf Routing oder Zuweisungen der Signale achten, kann dies zu unerwünschten Verzerrungen, Störgeräuschen oder Stille führen. Stromversorgung Verwenden Sie die gleiche Sicherung wie am Sicherungshalter neben dem Stromanschluss angegeben ist. Stecken Sie den HPA6 mit dem mitgelieferten Netzkabel an eine normale Steckdose an. Audio-Anschluss Der HPA6 verwendet symmetrische XLR- und 1/4" TRS-Klinkenbuchsen. Er kann auf unterschiedlichste Arten an andere Geräte angeschlossen werden, um ein weites Spektrum an Anwendungen ohne Signalverlust zu unterstützen.

Aux Send 1 Aux Send 2 Aux Send 3 Aux Send 4 Aux Send 5 Aux Send 631 Verdrahtungskonfiguration XLR-Servo-Stecker können im symmetrischen und unsymmetrischen Modus verwendet werden. Bitte verkabeln Sie Ihre Systeme nach folgenden Beispielen:

Spitze Spitze Ring Manschette Unsymmetrische TS Symmetrische TRS Unsymmetrische TRS Spitze Manschette Ring Spitze Manschette Ring Spitze Manschette Unsymmetrischer XLR Symmetrischer XLR Pin1 Pin2

Pin3 (-) (manuell mit Pin1 verbunden Pin3 (-) Pin2 (+) Pin3 (-) Pin1 Pin2 (+) Pin3 (-) (manuell mit Pin1 verbunden) Pin132
