Tipo de producto	Amplificador de auriculares estéreo de 6 canales
Marca	Alto Professional
Modelo	HPA6
Dimensiones (L x P x A)	483 mm (19 pulgadas) x 200 mm x 44 mm (1U)
Peso	2,8 kg (aproximadamente)
Alimentación	100-240 V CA, 50-60 Hz
Consumo eléctrico	30 W (máx.)
Número de canales	6 canales estéreo independientes
Entradas principales	6 x XLR / TRS 1/4" (6,35 mm) simétricos
Entradas auxiliares	6 x TRS 1/4" estéreo
Entrada directa frontal	1 x TRS 1/4"
Salidas para auriculares	6 x TRS 1/4" frontal + 12 x TRS 1/4" trasero (total 18 salidas)
Salidas principales	6 x XLR / TRS 1/4" simétricos (para daisy chain)
Impedancia de carga mínima por canal	100 Ω (1 auricular), 200 Ω (2 auriculares), 300 Ω (3 auriculares)
Respuesta en frecuencia	20 Hz - 20 kHz (±0,5 dB)
Relación señal/ruido	> 100 dB
Funciones principales	6 amplificadores de auriculares independientes, mezcla mono/estéreo, silenciamiento I/D, balance entrada principal/aux, medidores VU LED, detección de recorte
Seguridad	Fusible de protección, conexión a tierra mediante cable de alimentación, cumplimiento de los límites de exposición al sonido (OSHA)
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave y seco; no usar solventes
Piezas de repuesto y reparabilidad	Fusible de repuesto (tipo idéntico); para otras reparaciones, contactar a un servicio autorizado
Accesorios incluidos	Cable de alimentación, guía de uso, folleto de instrucciones de seguridad
Garantía	Garantía del fabricante estándar (consultar el folleto)
Información general	Unidad rack 19" 1U; conectores chapados en oro; circuito de trayectoria de señal corta; construcción robusta certificada QS9000

Preguntas frecuentes - HPA6 ALTO

¿Cómo conectar el HPA6 a mi mesa de mezclas?

Use las entradas principales (XLR o TRS 1/4") en la parte trasera del dispositivo. Conecte las salidas de su mesa (por ejemplo, salidas principales o aux) a las entradas correspondientes. Ajuste la ganancia de entrada en el panel frontal para un nivel óptimo (LED entre +6 y +18 dBu).

¿Puedo conectar varios auriculares en un mismo canal?

Sí, cada canal tiene tres salidas para auriculares (una en el panel frontal, dos en la parte trasera). Respete la impedancia mínima acumulada: para un auricular, 100 Ω; para dos, 200 Ω cada uno; para tres, 300 Ω cada uno.

¿Cómo usar la entrada auxiliar?

Conecte una fuente adicional (ej. salida auxiliar de una mesa) a la entrada auxiliar del canal deseado. Use el botón Balance para mezclar la señal principal/auxiliar. Gire el balance hacia la izquierda para escuchar solo la auxiliar.

¿Qué hacer si no hay sonido?

Primero verifique la alimentación (LED Power encendido). Asegúrese de que los cables estén correctamente conectados y que las fuentes envíen señal. Verifique que la ganancia de entrada y la ganancia de salida no estén al mínimo. Intente cambiar el modo mono/estéreo y los silenciamientos (Left/Right Mute).

¿Cómo evitar la distorsión?

Monitoree los medidores VU: el LED de entrada debe permanecer por debajo del umbral de recorte (sin encendido continuo del LED Clip). Si el LED de salida recorta, reduzca la ganancia de entrada o la ganancia de salida del canal correspondiente.

¿Puedo usar auriculares de muy baja impedancia (ej. 32 Ω)?

Sí, pero la impedancia de carga mínima por canal es de 100 Ω si usa un solo auricular. Con un auricular de 32 Ω, conéctelo solo en el canal; la impedancia total será de 32 Ω, lo que es inferior a 100 Ω y puede causar sobrecarga. Se recomienda usar auriculares de al menos 100 Ω para una sola salida, o distribuir la carga (ej. dos auriculares de 200 Ω cada uno).

¿Cómo conectar varios HPA6 entre sí?

Use las salidas principales (XLR o TRS) de un primer HPA6 para conectarlas a las entradas principales de un segundo. Esto permite distribuir la misma mezcla a más auriculares. Ajuste los niveles en cada dispositivo de manera adecuada.

¿Cuál es la tensión de alimentación requerida?

El HPA6 funciona con una alimentación de red de 100 a 240 V CA, 50/60 Hz. Verifique la tensión de su país y use el cable de alimentación suministrado. En caso de duda, consulte a un electricista.

¿Cómo limpiar el HPA6?

Desconecte el dispositivo antes de cualquier limpieza. Use un paño suave y seco para limpiar la superficie. Nunca use productos químicos, solventes o limpiadores abrasivos.

¿Qué hacer si el fusible se funde?

Desconecte el dispositivo y reemplace el fusible por uno del mismo tipo y mismo calibre (indicado cerca del portafusibles). Si el problema persiste, consulte a un técnico calificado.

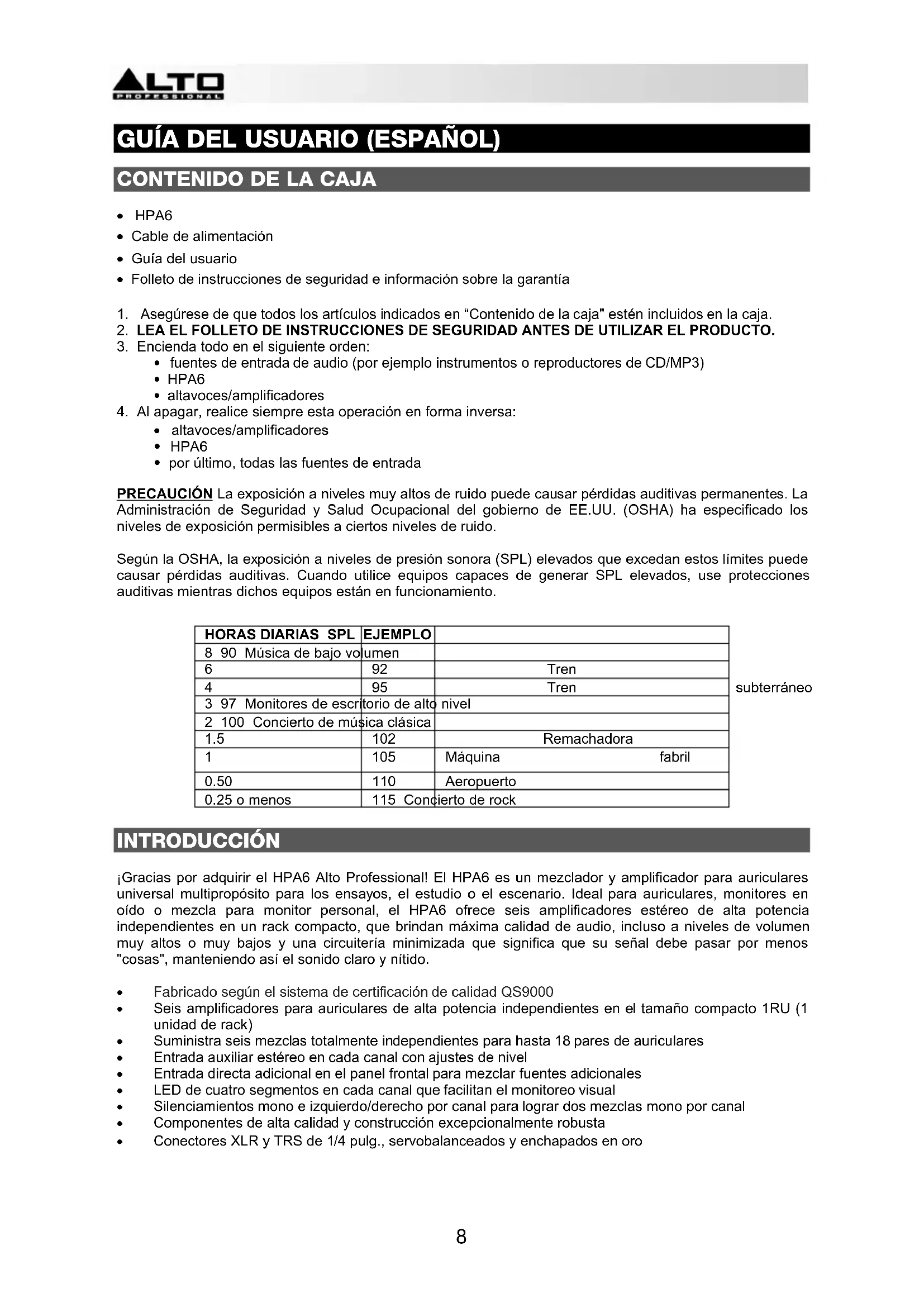

MANUAL DE USUARIO HPA6 ALTO

• HPA6
• Cable de alimentación
• Guía del usuario

• Folleto de instrucciones de seguridad e información sobre la garantía

• Asegúrese de que todos los artículos indicados en "Contenido de la caja" estén incluidos en la caja.

• LEA EL FOLLETO DE INSTRUCCIONES DE SEGURIDAD ANTES DE UTILIZAR EL PRODUCTO.

• Encienda todo en el siguiente orden:

• fuentes de entrada de audio (por ejemplo instrumentos o reproductores de CD/MP3)

• HPA6

• altavoces/amplificadores

• Al apagar, realice siempre esta operación en forma inversa:

• altavoces/amplificadores
- HPA6
• por último, todas las fuentes de entrada

PRECAUCIÓN La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La Administración de Seguridad y Salud Ocupacional del gobierno de EE.UU. (OSHA) ha especificado los niveles de exposición permisibles a ciertos niveles de ruido.

Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones auditivas mientras dichos equipos están en funcionamiento.

HORAS DIARIAS SPL	EJEMPLO
8 90 Música de bajo volumen
6	92	Tren
4	95	Tren
3 97 Monitores de escritorio de alto nivel
2 100 Concierto de música clásica
1.5	102	Remachadora
1	105	Máquina fabril
0.50	110	Aeropuerto
0.25 o menos	115 Concierto de rock

subterráneo

INTRODUCCIÓN

¡Gracias por adquirir el HPA6 Alto Professional! El HPA6 es un mezclador y amplificador para auriculares universal multipropósito para los ensayos, el estudio o el escenario. Ideal para auriculares, monitores en oído o mezcla para monitor personal, el HPA6 ofrece seis amplificadores estéreo de alta potencia independientes en un rack compacto, que brindan máxima calidad de audio, incluso a niveles de volumen muy altos o muy bajos y una circuitería minimizada que significa que su señal debe pasar por menos "cosas", manteniendo así el sonido claro y nítido.

• Fabricado según el sistema de certificación de calidad QS9000
• Seis amplificadores para auriculares de alta potencia independientes en el tamaño compacto 1RU (1 unidad de rack)
• Suministra seis mezclas totalmente independientes para hasta 18 pares de auriculares
• Entrada auxiliar estéreo en cada canal con ajustes de nivel
• Entrada directa adicional en el panel frontal para mezclar fuentes adicionales
  • LED de cuatro segmentos en cada canal que facilitan el monitoreo visual
• Silenciamientos mono e izquierdo/derecho por canal para lograr dos mezclas mono por canal
• Componentes de alta calidad y construcción excepcionalmente robusta
• Conectores XLR y TRS de 1/4 pulg., servobalanceados y enchapados en oro

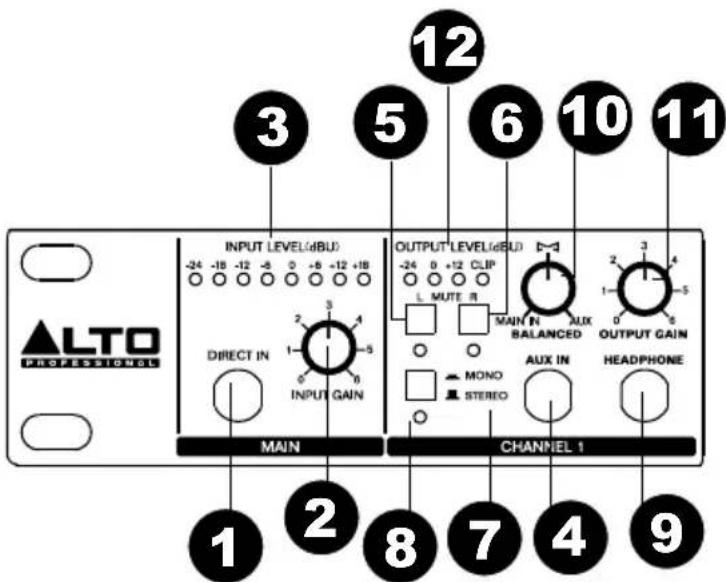

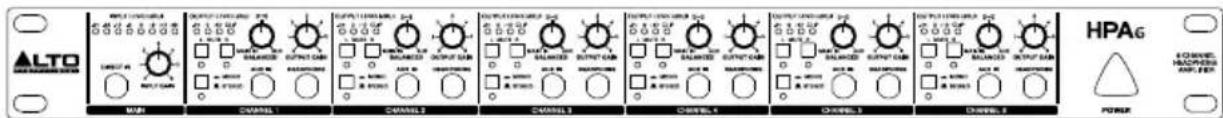

CONTROLES DEL PANEL FRONTAL

ALTO POWER MIME CHANNEL CHANNEL CHANNEL CHANNEL CHANNEL CHANNEL POWER HPA6 COUNSEL MASCULAR ANFLIC POWER

1. Entrada directa- Aplica una fuente de audio externa directamente a la ruta de señal principal.

2. Control de ganancia de entrada

3. Controla el nivel de señal aplicada a las entradas Main (Principal) o Direct (Directa).

4. Medidor de nivel de entrada - Muestra el nivel de señal proveniente de las entradas Main/Direct (Principal/Directa). Para lograr la mejor calidad de la señal de entrada, el LED debe variar entre +6 y +18 dBu. Si el LED Clip (Recorte) (del medidor de nivel de salida) está siempre encendido, reduzca el nivel de entrada mediante el control de ganancia de entrada.

ALTO PROFESSIONAL INPUT LEVEL(dBU) -24 -18 -12 -8 0 +6 +12 +18 DIRECT IN INPUT GAIN MAIN OUTPUT LEVEL(dBU) -24 0 +12 CLIP L MUTE R MAIN IN BALANCED AUX AUX IN MONO STEREO OUTPUT GAIN AUX IN HEADPHONE CHANNEL 1 3 5 6 10 11 1 2 8 7 4 9

1. Entrada auxiliar (Aux In) - Proporciona una señal de entrada estéreo independiente que se puede mezclar con la señal de entrada principal/directa
2. Interruptor de silenciamiento izquierdo - Silencia la señal de entrada izquierda.
3. Interruptor de silenciamiento derecho - Silencia la señal de entrada derecha.
4. Conmutador de modo - Cambia el modo de funcionamiento entre mono y estéreo.
5. LED Mono - Este LED se enciende cuando la unidad está en modo mono. Cuando el LED está apagado, la unidad está en modo estéreo.
6. Salida para auriculares - Conector fonográfico TRS de 1/4 pulg. usado para la salida de la señal del canal individual. Hay también 12 salidas para auriculares adicionales (dos para cada canal) en el panel trasero.
7. Control de balance - Fija la magnitud de la señal proveniente de la entrada Aux In y la entrada principal/directa. Cuando la entrada Aux In no está en uso, regula la imagen estéreo de la señal de entrada. Cuando se aplica una señal a la entrada Aux In, el control de balance regula la relación entre la entrada principal (o DIRECT IN) y las señales de entrada auxiliares.
8. Control de ganancia de salida - Permite ajustar el nivel de salida del canal individual.
9. Medidor de nivel de salida - Muestra el nivel de la señal de salida. Si se enciende el LED Clip (Recorte), reduzca con el control la ganancia de entrada y/o la ganancia de salida del canal individual a fin de evitar la distorsión.

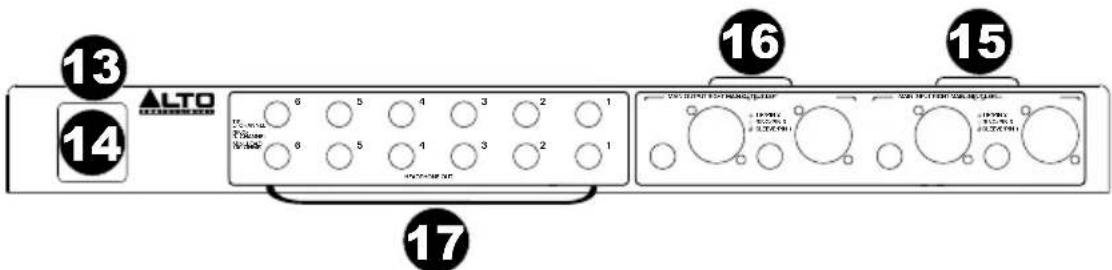

CONTROLES DEL PANEL TRASERO

13 14 ALTO 17 16 15

1. Portafusible - Si se quema el fusible, reemplácelo por otro del mismo tipo.
2. Conector de alimentación - Use el cable de alimentación incluido para conectar este conector al suministro eléctrico. Antes de conectarlo, compruebe el voltaje aceptado por la unidad y el disponible en su red de suministro.
3. Conectores de la entrada principal - Conectores XLR y TRS de 1/4 pulg. balanceados usados para aplicar la señal de entrada estéreo.
4. Conectores de la salida principal - Conectores XLR y TRS de 1/4 pulg. balanceados usados para la salida de la señal principal Use estos conectores para conectar varios amplificadores para auriculares.
5. Salida para auriculares (1-12) - Son 12 salidas para auriculares adicionales (dos para cada canal) cableadas en paralelo con la salida disponible en el panel frontal.

APLICACIONES

CÓMO USAR LOS CONECTORES DE LA ENTRADA PRINCIPAL

1. Conecte su fuente a los conectores Main Input (Entrada principal) del panel trasero del HPA6.
2. Ajuste los controles Input Gain (Ganancia de entrada) de la sección Main (Principal) y Balanced (Balance) de la sección Channel (Canal) a la posición central. Ajuste OUTPUT GAIN (Ganancia de salida) de cada canal al mínimo.
3. Compruebe el medidor de nivel de entrada para obtener la señal óptima.
4. Conecte los auriculares al HPA6 y comience a aumentar la ganancia de salida de cada canal al nivel de escucha deseado.

ALTO HPA6 Salidas principales 4 CHANNEL ISAPICORE ANPL. FEB POWER

CÓMO USAR LAS ENTRADAS AUXILIARES

Es posible también reproducir una señal para aplicar a un micrófono vocal y luego conectar el envío auxiliar de un mezclador a la entrada Aux In del HPA6. Use el control Balance para dar al vocalista la mezcla deseada entre la voz y la señal reproducida. A continuación, ajuste el control OUTPUT GAIN para regular el volumen general deseado.

ALTO HPA6 Salida principal Envío auxiliar

A través de las entradas Aux, es posible usar los seis canales del HPA6 independientemente para brindar mezclas individuales a seis músicos diferentes. Conecte las salidas de envíos auxiliares o de subgrupo directamente a la entrada Aux In del HPA6. A continuación gire el control Balance del HPA6 totalmente a la izquierda. De esta forma, se aplicará sólo la señal AUX IN a los auriculares.

ALTO HPA6 A CHAMPAL SINCHINI AMPLIERS HPA6 POWER Envío Aux 1 Envío Aux 2 Envío Aux 3 Envío Aux 4 Envío Aux 5 Envío Aux 6

CÓMO USAR VARIOS AURICULARES EN EL MISMO CANAL

Cada canal proporciona tres salidas para auriculares. Estos conectores hembra están todos conectados en paralelo. Para lograr los mejores resultados, tenga en cuenta la información de impedancia:

• Cuando conecta un auricular a cada canal, la impedancia mínima del auricular debe ser 100 ohmios.
• Cuando conecta dos auriculares a cada canal, la impedancia mínima de cada auricular debe ser 200 ohmios.
• Cuando conecta tres auriculares a cada canal, la impedancia mínima de cada auricular debe ser 300 ohmios.

INSTALACIÓN Y CONEXIÓN

Lea atentamente la sección siguiente. Si no presta atención al nivel de señal de entrada, al encaminamiento y la asignación de la señal, se producirá una distorsión no deseada, una señal corrupta o ningún sonido en absoluto.

Conexión de la alimentación

Use el mismo fusible marcado en el portafusible cercano al conector de alimentación. Conecte el HPA6 a un tomacorriente estándar usando el cable de alimentación incluido.

Conexión de audio

El HPA6 usa conectores hembra fonográficos TRS de 1/4 pulg. y XLR balanceados. Puede conectarse a otras unidades en una variedad de maneras para soportar una vasta gama de aplicaciones sin experimentar pérdidas de señal.

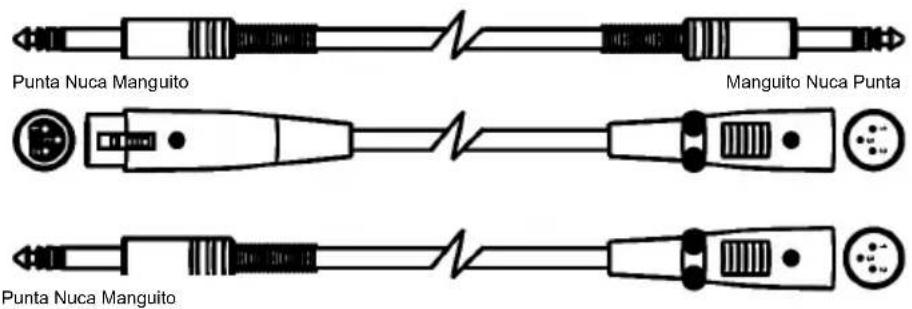

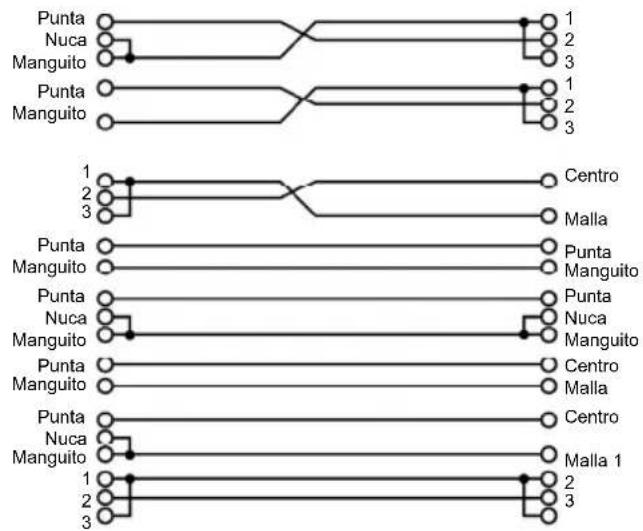

Configuración del cableado

Los conectores servo XLR se pueden cablear en modos balanceado y no balanceado. Cablee sus sistemas de acuerdo a los siguientes ejemplos:

• Conector fonográfico de 1/4 pulg.

Tipo TRS no balanceado

- Conector XLR

Pin 1 (水)

(Conectado al pin 1 manualmente)

Pin 3 (-) Pin 2 (+) Pin 1 (±)

Tipo XLR balanceado

• Balanceado

Punta Nuca Manguito Manguito Nuca Punta Punta Nuca Manguito

Punta Nuca Manguito 1 2 3 Punta Nuca Manguito

• No balanceado


Punta Nuca Manguito Punta manguito Punta manguito Manguito Punta Punta Nuca Manguito Manguito Nuca Punta manguito Punta Nuca Manguito

