MANUALE UTENTE HPA6 ALTO

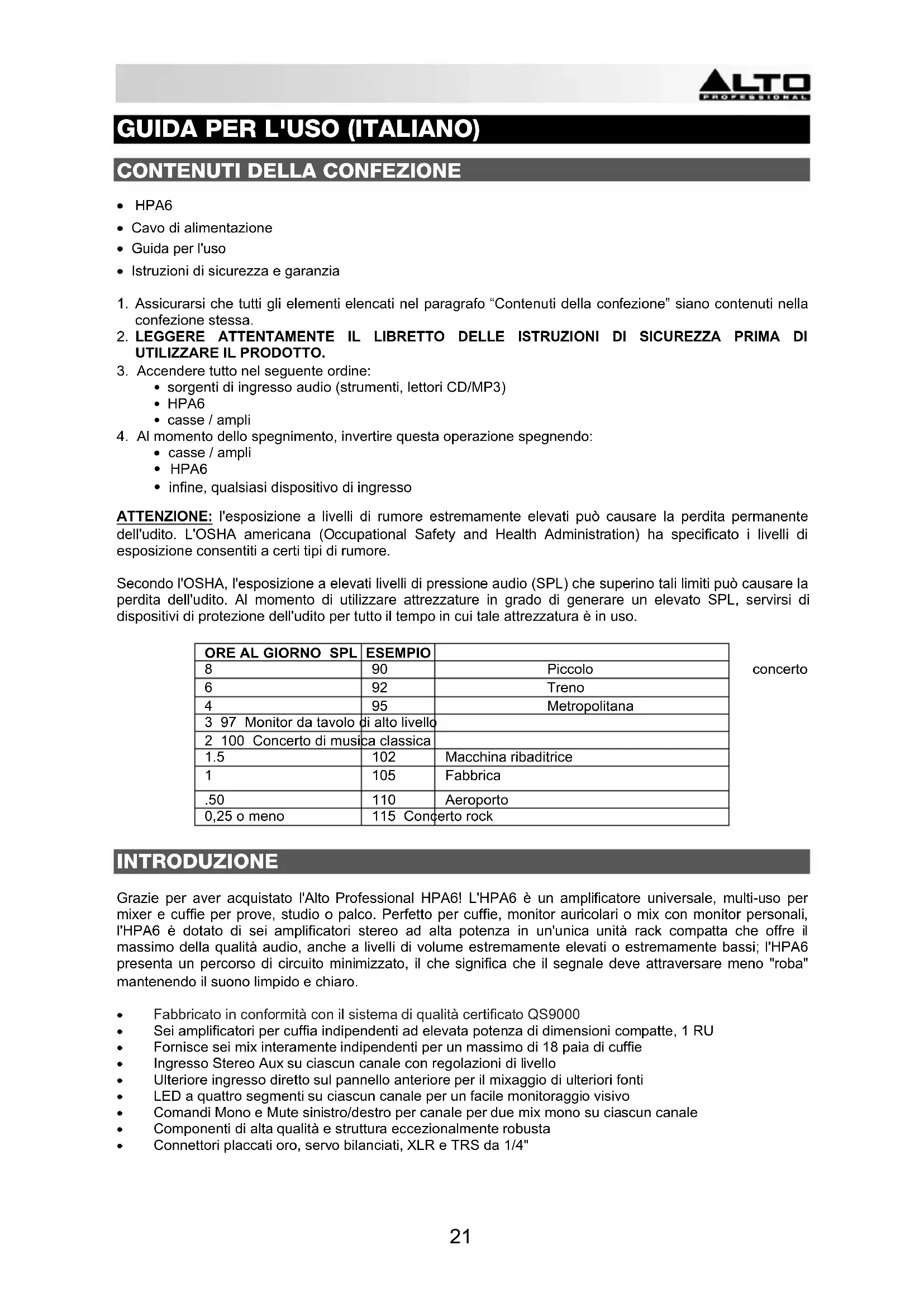

CONTENUTI DELLA CONFEZIONE

• Cavo di alimentazione

• Istruzioni di sicurezza e garanzia

1. Assicurarsi che tutti gli elementi elencati nel paragrafo “Contenuti della confezione” siano contenuti nella

3. Accendere tutto nel seguente ordine:

• sorgenti di ingresso audio (strumenti, lettori CD/MP3)

4. Al momento dello spegnimento, invertire questa operazione spegnendo:

• infine, qualsiasi dispositivo di ingresso ATTENZIONE: l'esposizione a livelli di rumore estremamente elevati può causare la perdita permanente dell'udito. L'OSHA americana (Occupational Safety and Health Administration) ha specificato i livelli di esposizione consentiti a certi tipi di rumore. Secondo l'OSHA, l'esposizione a elevati livelli di pressione audio (SPL) che superino tali limiti può causare la perdita dell'udito. Al momento di utilizzare attrezzature in grado di generare un elevato SPL, servirsi di dispositivi di protezione dell'udito per tutto il tempo in cui tale attrezzatura è in uso.

INTRODUZIONE Grazie per aver acquistato l'Alto Professional HPA6! L'HPA6 è un amplificatore universale, multi-uso per mixer e cuffie per prove, studio o palco. Perfetto per cuffie, monitor auricolari o mix con monitor personali, l'HPA6 è dotato di sei amplificatori stereo ad alta potenza in un'unica unità rack compatta che offre il massimo della qualità audio, anche a livelli di volume estremamente elevati o estremamente bassi; l'HPA6 presenta un percorso di circuito minimizzato, il che significa che il segnale deve attraversare meno "roba" mantenendo il suono limpido e chiaro.

• Fabbricato in conformità con il sistema di qualità certificato QS9000

• Sei amplificatori per cuffia indipendenti ad elevata potenza di dimensioni compatte, 1 RU

• Fornisce sei mix interamente indipendenti per un massimo di 18 paia di cuffie

• Ingresso Stereo Aux su ciascun canale con regolazioni di livello

• Ulteriore ingresso diretto sul pannello anteriore per il mixaggio di ulteriori fonti

• LED a quattro segmenti su ciascun canale per un facile monitoraggio visivo

• Comandi Mono e Mute sinistro/destro per canale per due mix mono su ciascun canale

• Componenti di alta qualità e struttura eccezionalmente robusta

• Connettori placcati oro, servo bilanciati, XLR e TRS da 1/4"

8 90 Piccolo concerto 6 92 Treno 4 95 Metropolitana 3 97 Monitor da tavolo di alto livello 2 100 Concerto di musica classica

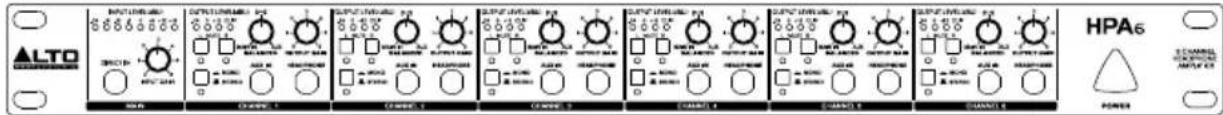

1. Ingresso diretto - Alimenta una

fonte audio esterna direttamente nel percorso di segnale principale 2. Controllo del guadagno di ingresso - Controlla il livello di segnale diretto agli ingressi Main o Direct (principale o diretto).

3. Misuratore del livello di ingresso -

Mostra il livello di segnale proveniente dagli ingressi Main/Direct. Per la migliore qualità del segnale di ingresso, il LED deve variare da +6 a +18 dBu. Se il LED Clip (nel misuratore di livello di uscita) è sempre acceso, ridurre il livello di ingresso servendosi del comando guadagno di ingresso.

4. Ingresso Aux - Fornisce un segnale

di ingresso distinto che può essere mixato con il segnale di ingresso main / diretto

5. Interruttore L mute - Azzera il segnale di ingresso di sinistra.

6. Interruttore R mute - Azzera il segnale di ingresso di destra.

7. Interruttore Mode (modalità) - Commuta la modalità operativa tra mono e stereo.

8. LED Mono - Questo LED si accende quando l'apparecchio è in modalità mono. Quando il LED è spento,

l'apparecchio è in modalità stereo.

9. Uscita cuffie - Jack cuffie TRS da 1/4" per il segnale del singolo canale. Vi sono anche 12 ulteriori uscite

cuffie (due per ciascun canale) sul pannello posteriore.

10. Controllo dell'equilibrio - Imposta la quantità di segnale proveniente dall'ingresso Aux e dall'ingresso

Main/Direct. Quando l'ingresso Aux non è in uso, regola l'imaging stereo del segnale di ingresso. Quando un segnale viene inviato all'ingresso Aux, il comando dell'equilibrio regola il rapporto tra i segnali di ingresso Main (o Direct in, diretto) e i segnali di ingresso Aux.

11. Controllo del guadagno di uscita - Regola il livello di uscita del singolo canale.

12. Misuratore del livello di uscita - Mostra il livello del segnale di uscita. Se il LED Clip si accende,

abbassare il guadagno di ingresso e/o il singolo comando di guadagno di uscita per evitare distorsione.

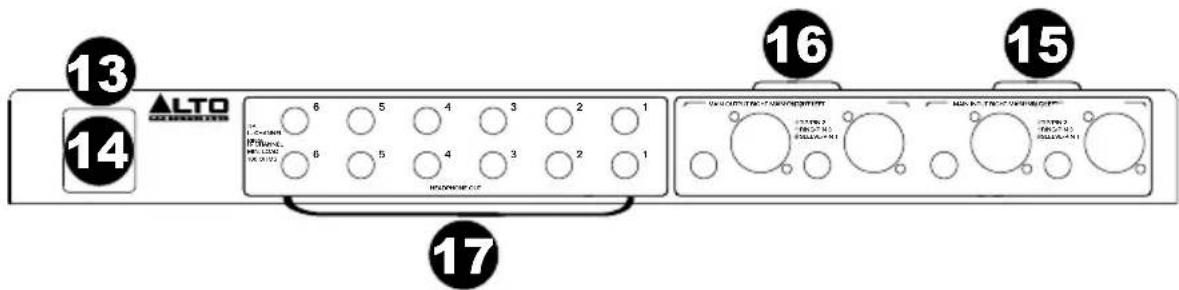

COMANDI PANNELLO POSTERIORE

13. Supporto per il fusibile - Se il fusibile si brucia, sostituirlo con un fusibile dello stesso tipo.

14. Connettore di alimentazione - Servirsi del cavo di alimentazione in dotazione per collegare questo

connettore ad una sorgente di alimentazione. Verificare il voltaggio accettato dall'apparecchio e quello disponibile prima di collegare l'alimentazione.

15. Connettori di ingresso Main - Connettori TRS da 1/4" bilanciati ed XLR utilizzati per inviare il segnale

16. Connettori di uscita Main - Connettori TRS da 1/4" bilanciati ed XLR utilizzati per l'uscita del segnale

stereo. Servirsi di questi connettori per collegare più amplificatori per cuffia.

17. Uscita cuffie (1-12) - Queste sono 12 uscite cuffie aggiuntive (due per ciascun canale) cablate in

parallelo con l'uscita disponibile a livello del pannello anteriore.

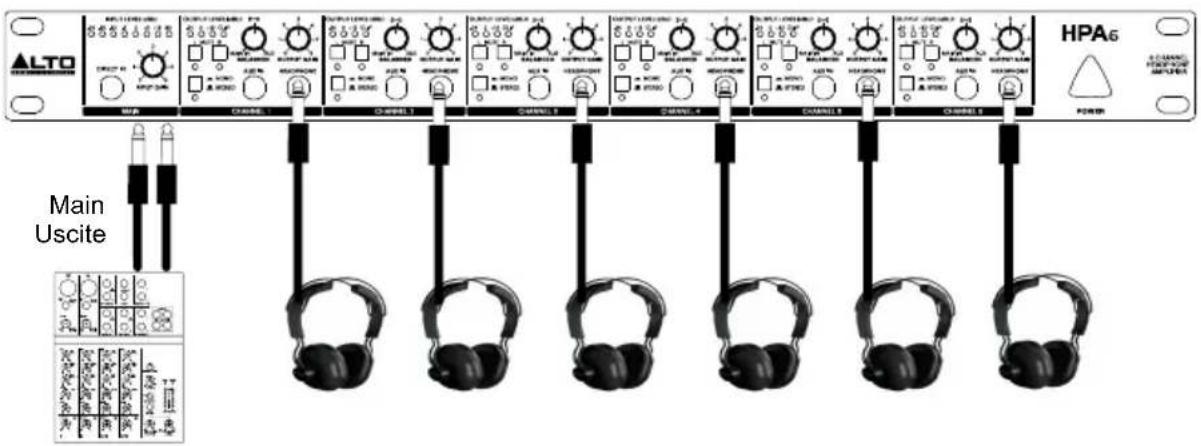

1. Collegare la fonte ai connettori di ingresso Main a livello del pannello posteriore dell'HPA6.

2. Impostare il Guadagno di ingresso (sezione Main) ed il comando Bilanciamento (Balance) (sezione

Canale) in posizione centrale. Impostare il guadagno di uscita di ciascun canale portandolo completamente verso il basso.

3. Verificare il misuratore di livello di ingresso per ottenere un segnale ottimale.

4. Collegare le cuffie all'HPA6 e iniziare ad alzare il guadagno di uscita di ciascun canale portandolo al

volume di ascolto desiderato.

Si può inoltre riprodurre un segnale da inviare ad un microfono vocale e collegare l'aux send del mixer all'ingresso Aux dell'HPA6. Servirsi del comando bilanciamento (Balance) per dare al vocalist il mix desiderato tra voce e segnale di riproduzione. Quindi regolare il comando di guadagno di uscita per regolare il volume complessivo desiderato.

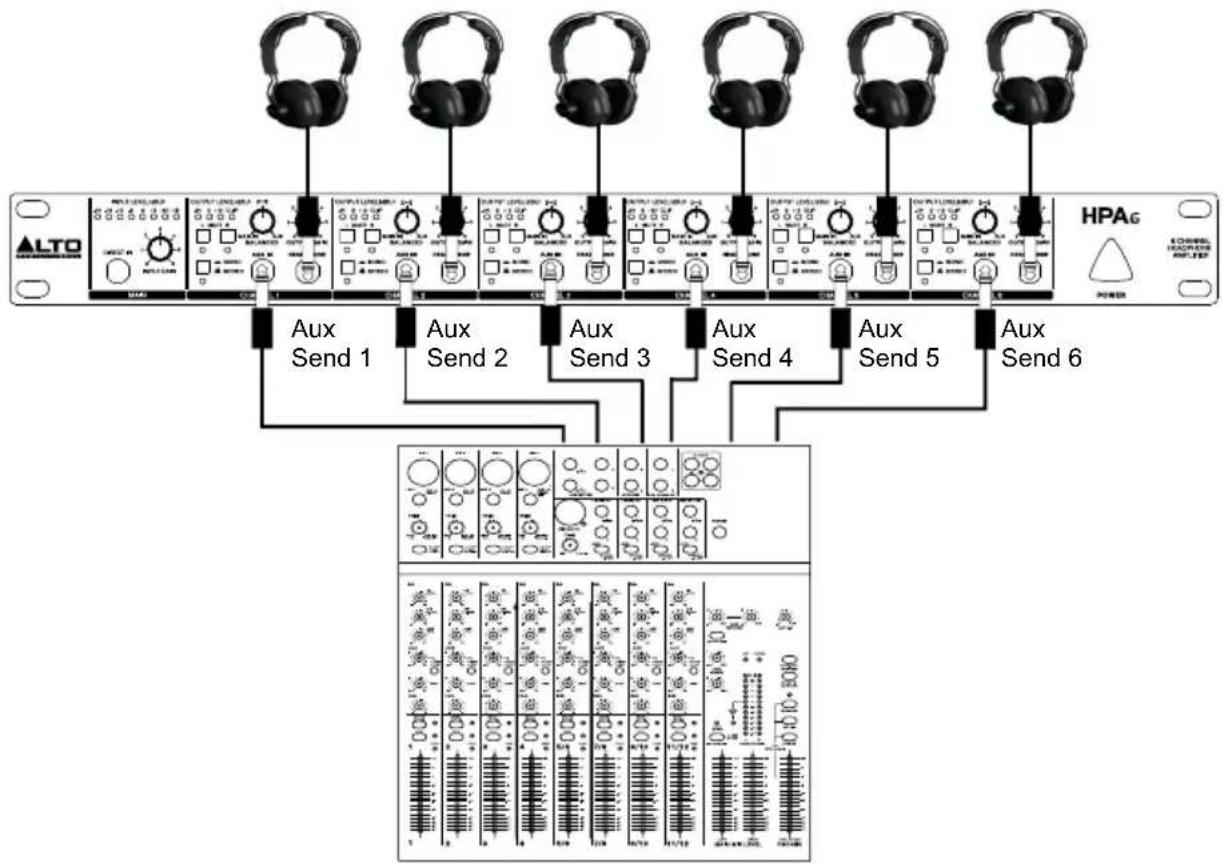

Main Uscite Aux Send Main Uscita24 Tramite gli ingressi Aux è possibile utilizzare i sei canali dell'HPA6 in maniera indiependente per offrire mix individuali a sei musicisti diversi. Collegare le Aux Send o le uscite Subgroup direttamente all'ingresso Aux dell'HPA6. Quindi girare il comando Balance dell'HPA6 interamente a sinistra. Così facendo, si convoglierà solo il segnale AUX IN alle cuffie.

USO DI PIÙ CUFFIE SULLO STESSO CANALE Ciascun canale offre tre uscite cuffie. Questi jack sono tutti collegati in parallelo. Per i migliori risultati, si notino le informazioni relative all'impedenza:

• Al momento di collegare una cuffia a ciascun canale, l'impedenza minima delle cuffie deve essere di 100 ohm.

• Al momento di collegare due cuffie a ciascun canale, l'impedenza minima di ciascuna cuffia deve essere di 200 ohm.

• Al momento di collegare tre cuffie a ciascun canale, l'impedenza minima di ciascuna cuffia deve essere di 300 ohm.

INSTALLAZIONE E COLLEGAMENTI

Leggere attentamente questa sezione. Se non si presta attenzione al livello del segnale di ingresso, al convogliamento del segnale e all'assegnazione del segnale stesso, si avranno una distorsione indesiderata, un segnale corrotto o nessun segnale. Collegamento dell'alimentazione Servirsi dello stesso fusibile contrassegnato nel portafusi accanto al connettore di alimentazione. Collegare l'HPA6 ad una presa di alimentazione standard servendosi del cavo di alimentazione in dotazione. Collegamento audio L'HPA6 impiega jack cuffie bilanciati XLR e TRS da 1/4". Può essere collegato ad altri apparecchi in tutta una serie di modi per supportare una vasta gamma di applicazioni senza sperimentare alcuna perdita di segnale.

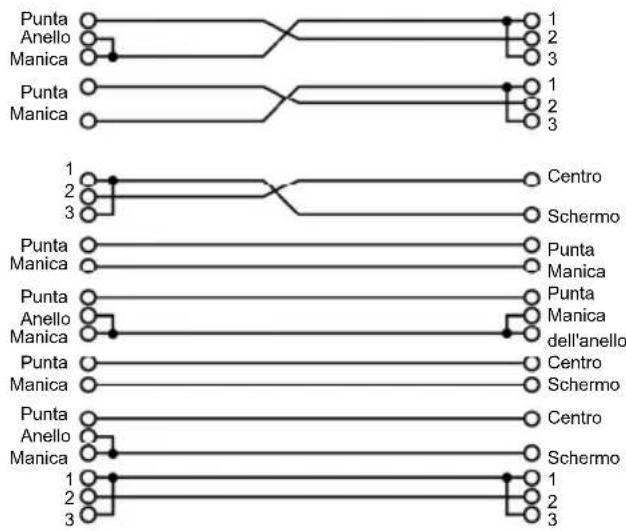

Aux Send 1 Aux Send 2 Aux Send 3 Aux Send 4 Aux Send 5 Aux Send 625 Configurazione di cablaggio I servo connettori XLR possono essere collegati in modalità bilanciata o non bilanciata. Collegare l'impianto secondo i seguenti esempi:

Dell'anello Punta manica Punta Anello Manica

Punta Anello Manica Punta dell'anello della manica Punta manica dell'anello TS non bilanciato TRS bilanciato TRS non bilanciato Manica Anello Punta Manica Anello Manica XLR non bilanciato XLR bilanciato Pin1 Pin2 (+) Pin3 (-) (Collegato a Pin1 manualmente

Punta manica dell'anello Manica della punta Manica della punta

Punta manica dell'anello Manica della punta Punta manica dell'anello Punta della manica Punta dell'anello Centro Schermo Punta Manica Punta Manica dell'anello Centro Schermo Centro Schermo
