Producttype	6-kanaals stereo hoofdtelefoonversterker
Merk	Alto Professional
Model	HPA6
Afmetingen (B x D x H)	483 mm (19 inch) x 200 mm x 44 mm (1U)
Gewicht	2,8 kg (ongeveer)
Voeding	100-240 V wisselstroom, 50-60 Hz
Stroomverbruik	30 W (max)
Aantal kanalen	6 onafhankelijke stereokanalen
Hoofdingangen	6 x XLR / TRS 1/4" (6,35 mm) symmetrisch
Aux-ingangen	6 x TRS 1/4" stereo
Directe ingang voor	1 x TRS 1/4"
Hoofdtelefoonuitgangen	6 x TRS 1/4" voor + 12 x TRS 1/4" achter (totaal 18 uitgangen)
Hoofduitgangen	6 x XLR / TRS 1/4" symmetrisch (voor daisy chain)
Minimale belastingsimpedantie per kanaal	100 Ω (1 hoofdtelefoon), 200 Ω (2 hoofdtelefoons), 300 Ω (3 hoofdtelefoons)
Frequentierespons	20 Hz - 20 kHz (±0,5 dB)
Signaal-ruisverhouding	> 100 dB
Belangrijkste functies	6 onafhankelijke hoofdtelefoonversterkers, mono/stereo mix, L/R dempen, balans hoofd/aux ingang, LED VU-meters, clippen-detectie
Veiligheid	Zekering, aarding via netsnoer, naleving van geluidsblootstellingslimieten (OSHA)
Onderhoud en reiniging	Voor reiniging uitschakelen; gebruik een zachte, droge doek; geen oplosmiddelen gebruiken
Reserveonderdelen en repareerbaarheid	Reservezekering (zelfde type); voor andere reparaties contacteer een erkende dienst
Meegeleverde accessoires	Netsnoer, gebruiksaanwijzing, veiligheidsvoorschriftenboekje
Garantie	Standaard fabrieksgarantie (zie het boekje)
Algemene informatie	19" 1U rackeenheid; vergulde connectoren; kort signaalpad; robuuste constructie, QS9000 gecertificeerd

Veelgestelde vragen - HPA6 ALTO

Hoe sluit ik de HPA6 aan op mijn mengpaneel?

Gebruik de hoofdingangen (XLR of TRS 1/4") aan de achterkant van het apparaat. Sluit de uitgangen van uw mengpaneel (bijv. hoofd- of aux-uitgangen) aan op de overeenkomstige ingangen. Stel de ingangsversterking aan de voorkant in voor een optimaal niveau (LED tussen +6 en +18 dBu).

Kan ik meerdere hoofdtelefoons op hetzelfde kanaal aansluiten?

Ja, elk kanaal heeft drie hoofdtelefoonuitgangen (één vooraan, twee achteraan). Houd rekening met de minimale totale impedantie: voor één hoofdtelefoon, 100 Ω; voor twee, 200 Ω elk; voor drie, 300 Ω elk.

Hoe gebruik ik de aux-ingang?

Sluit een extra bron (bijv. aux-uitgang van een mengpaneel) aan op de aux-ingang van het gewenste kanaal. Gebruik de Balans knop om het hoofd-/aux-signaal te mengen. Draai de balans naar links om alleen de aux te horen.

Wat doe ik als ik geen geluid hoor?

Controleer eerst de voeding (Power-LED brandt). Zorg ervoor dat de kabels correct zijn aangesloten en dat de bronnen een signaal geven. Controleer of de ingangsversterking en uitgangsversterking niet op het minimum staan. Probeer de mono/stereo-modus en de dempen (Left/Right Mute) te schakelen.

Hoe voorkom ik vervorming?

Let op de VU-meters: de ingangs-LED moet onder de clippen-drempel blijven (geen continu brandende Clip-LED). Als de uitgangs-LED clipt, verlaag dan de ingangsversterking of de uitgangsversterking van het betreffende kanaal.

Kan ik hoofdtelefoons met een zeer lage impedantie (bijv. 32 Ω) gebruiken?

Ja, maar de minimale belastingsimpedantie per kanaal is 100 Ω als u één enkele hoofdtelefoon gebruikt. Sluit een 32 Ω hoofdtelefoon alleen aan op het kanaal; de totale impedantie is dan 32 Ω, wat lager is dan 100 Ω en kan overbelasting veroorzaken. Het wordt aanbevolen om hoofdtelefoons van ten minste 100 Ω te gebruiken voor één uitgang, of de belasting te verdelen (bijv. twee hoofdtelefoons van 200 Ω elk).

Hoe verbind ik meerdere HPA6's met elkaar?

Gebruik de hoofduitgangen (XLR of TRS) van een eerste HPA6 om deze aan te sluiten op de hoofdingangen van een tweede. Dit maakt het mogelijk om dezelfde mix naar meer hoofdtelefoons te distribueren. Stel de niveaus op elk apparaat passend in.

Welke voedingsspanning is vereist?

De HPA6 werkt op een netvoeding van 100 tot 240 V wisselstroom, 50/60 Hz. Controleer de spanning in uw land en gebruik de meegeleverde stroomkabel. Raadpleeg bij twijfel een elektricien.

Hoe reinig ik de HPA6?

Schakel het apparaat uit voor het reinigen. Gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik nooit chemicaliën, oplosmiddelen of schurende reinigingsmiddelen.

Wat doe ik als de zekering springt?

Schakel het apparaat uit en vervang de zekering door een exemplaar van hetzelfde type en dezelfde waarde (aangegeven bij de zekeringhouder). Als het probleem aanhoudt, raadpleeg dan een gekwalificeerde technicus.

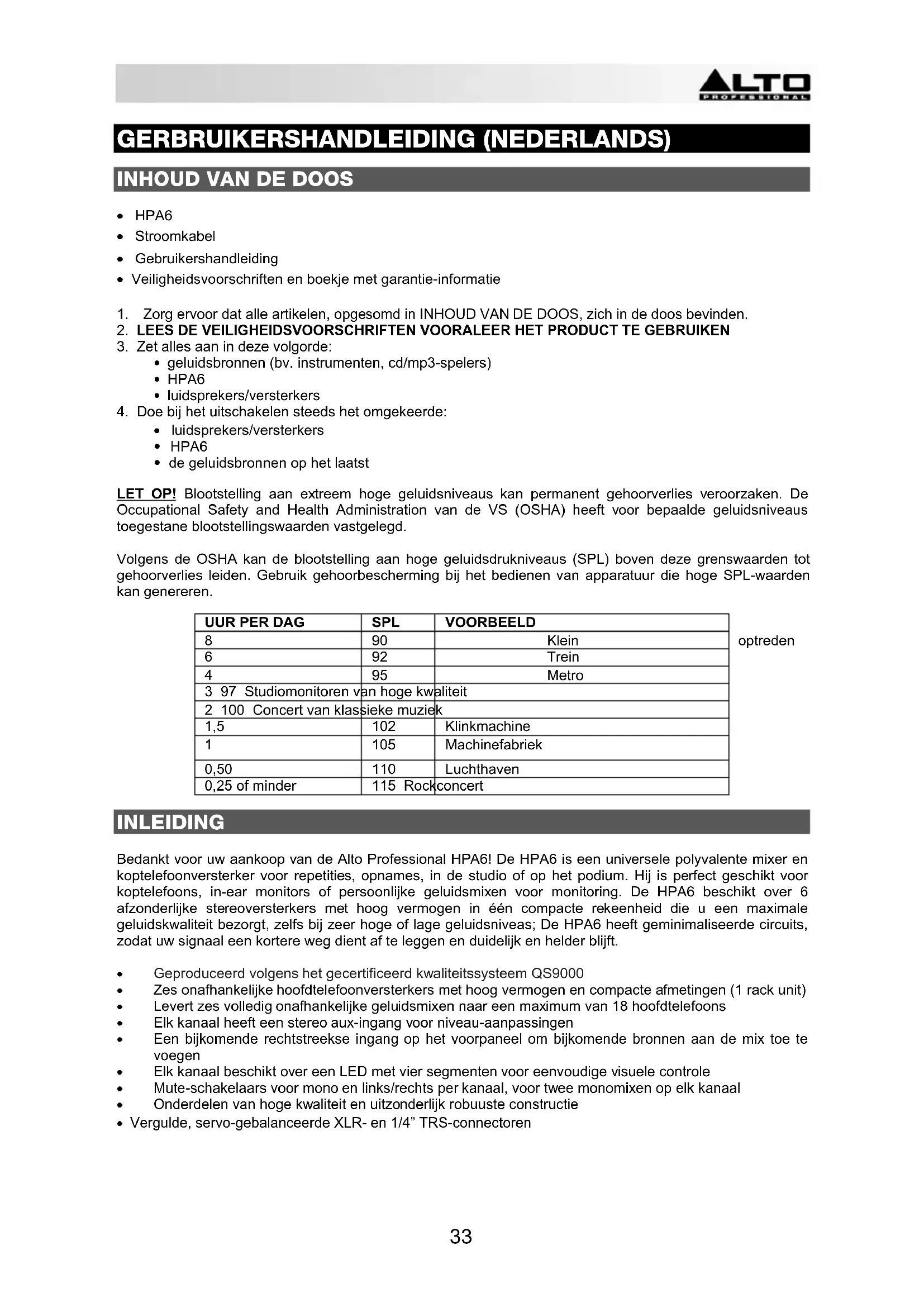

GEBRUIKSAANWIJZING HPA6 ALTO

• HPA6
• Stroomkabel
• Gebruikershandleiding

• Veiligheidsvoorschriften en boekje met garantie-informatie

• Zorg ervoor dat alle artikelen, opgesomd in INHOUD VAN DE DOOS, zich in de doos bevinden.

• LEES DE VEILIGHEIDSVOORSCHRIFTEN VOORALEER HET PRODUCT TE GEBRUIKEN

• Zet alles aan in deze volgorde:

• geluidsbronnen (bv. instrumenten, cd/mp3-spelers)

• HPA6

• luidsprekers/versterkers

• Doe bij het uitschakelen steeds het omgekeerde:

• luidsprekers/versterkers

• HPA6
• de geluidsbronnen op het laatst

LET OP! Blootstelling aan extreem hoge geluidsniveaus kan permanent gehoorverlies veroorzaken. De Occupational Safety and Health Administration van de VS (OSHA) heeft voor bepaalde geluidsniveaus toegestane blootstellingswaarden vastgelegd.

Volgens de OSHA kan de blootstelling aan hoge geluidsdrukniveaus (SPL) boven deze grenswaarden tot gehoorverlies leiden. Gebruik gehoorbescherming bij het bedienen van apparatuur die hoge SPL-waarden kan genereren.

UUR PER DAG	SPL	VOORBEELD
8	90	Klein
6	92	Trein
4	95	Metro
3 97 Studiomonitoren van hoge kwaliteit
2 100 Concert van klassieke muziek
1,5	102	Klinkmachine
1	105	Machinefabriek
0,50	110	Luchthaven
0,25 of minder	115 Rock concert

optreden

INLEIDING

Bedankt voor uw aankoop van de Alto Professional HPA6! De HPA6 is een universele polyvalente mixer en koptelefoonversterker voor repetities, opnames, in de studio of op het podium. Hij is perfect geschikt voor koptelefoons, in-ear monitors of persoonlijke geluidsmixen voor monitoring. De HPA6 beschikt over 6 afzonderlijke stereoversterkers met hoog vermogen in één compacte rekeenheid die u een maximale geluidskwaliteit bezorgt, zelfs bij zeer hoge of lage geluidsniveas; De HPA6 heeft geminimaliseerde circuits, zodat uw signaal een kortere weg dient af te leggen en duidelijk en helder blijft.

• Geproduceerd volgens het gecertificeerd kwaliteitssysteem QS9000
- Zes onafhankelijke hoofdtelefoonversterkers met hoog vermogen en compacte afmetingen (1 rack unit)
• Levert zes volledig onafhankelijke geluidsmixen naar een maximum van 18 hoofdtelefoons
- Elk kanaal heeft een stereo aux-ingang voor niveau-aanpassingen
- Een bijkomende rechtstreekse ingang op het voorpaneel om bijkomende bronnen aan de mix toe te voegen
- Elk kanaal beschikt over een LED met vier segmenten voor eenvoudige visuele controle
- Mute-schakelaars voor mono en links/rechts per kanaal, voor twee monomixen op elk kanaal
- Onderdelen van hoge kwaliteit en uitzonderlijk robuuste constructie
- Vergulde, servo-gebalanceerde XLR- en 1/4" TRS-connectoren

BEDIENINGSKNOPPEN VOORPANEEL

ALTO POWER HPA6 CHANNEL POWER CHANNEL 1 CHANNEL 2 CHANNEL 3 CHANNEL 4 CHANNEL 5 CHANNEL 6 CHANNEL 7 CHANNEL 8 CHANNEL 9 CHANNEL 10 CHANNEL 11 CHANNEL 12 CHANNEL 13 CHANNEL 14 CHANNEL 15 CHANNEL 16 CHANNEL 17 CHANNEL 18 CHANNEL 19 CHANNEL 20 CHANNEL 21 CHANNEL 22 CHANNEL 23 CHANNEL 24 CHANNEL 25 CHANNEL 26 CHANNEL 27 CHANNEL 28 CHANNEL 29 CHANNEL 30 CHANNEL 31 CHANNEL 32 CHANNEL 33 CHANNEL 34 CHANNEL 35 CHANNEL 36 CHANNEL 37 CHANNEL 38 CHANNEL 39 CHANNEL 40 CHANNEL 41 CHANNEL 42 CHANNEL 43 CHANNEL 44 CHANNEL 45 CHANNEL 46 CHANNEL 47 CHANNEL 48 CHANNEL 49 CHANNEL 50 CHANNEL 51 CHANNEL 52 CHANNEL 53 CHANNEL 54 CHANNEL 55 CHANNEL 56 CHANNEL 57 CHANNEL 58 CHANNEL 59 CHANNEL 60

1. Rechtstreekse ingang: stuurt een externe geluidsbron rechtstreeks naar het hoofdsignaal.
2. Bedieningsknop ingangsversterking: controleert het geluidsniveau dat naar de hoofd- of rechtstreekse ingangen wordt verstuurd.
3. Meter van het ingangsniveau: geeft het signaalniveau weer dat afkomstig is van de hoofd- en rechtstreekse ingangen. Voor een zo goed mogelijke kwaliteit van het ingangssignaal moet de LED zich binnen het bereik +6 tot +18 dBu bevinden. Als de Clip-LED (in de meter van het uitgangsniveau) altijd aan staat, verminder dan het ingangsniveau met de bedieningsknop van de invoerversterking.
4. Aux-ingang: biedt een afzonderlijk stereosignaal dat gemengd kan worden met het signaal van de hoofdmix of de rechtstreekse ingang.
5. Dempingsschakelaar L: dempt het ingangssignaal links.
6. Dempingsschakelaar R: dempt het ingangssignaal rechts.
7. Modusschakelaar: schakelt de werkingsmodus om tussen mono en stereo.
8. Mono-LED: deze LED gaat branden wanneer het apparaat zich in monomodus bevindt. Wanneer de LED niet brandt, bevindt het apparaat zich in stereomodus.
9. Koptelefoonuitgang: 1/4" TRS-koptelefoonuitgang, gebruikt voor het uitgangssignaal van elk afzonderlijk kanaal. Op het achterpaneel bevinden zich nog 12 bijkomende koptelefoonuitgangen (twee voor elk kanaal).
10. Balansknop: stelt in hoeveel van het signaal, afkomstig van de Aux-ingang en de Hoofd-/Rechtstreekse ingang wordt gebruikt. Als de Aux-ingang niet wordt gebruikt, dan wordt het stereobeeld van het ingangssignaal geregeld. Wanneer de Aux-ingang een signaal ontvangt, regelt de balansknop de signaalgrootte van de Hoofd- (of Rechtstreekse) en Aux-ingangen.
11. Bedieningsknop uitgangsversterking: regelt het uitgangsniveau van elk afzonderlijk kanaal.
12. Meter van het uitgangsniveau: geeft het niveau weer van het uitgangssignaal. Als de Clip-LED gaat branden: verlaag om vervorming te vermijden de invoerversterking en/of de afzonderlijke uitvoerversterking.

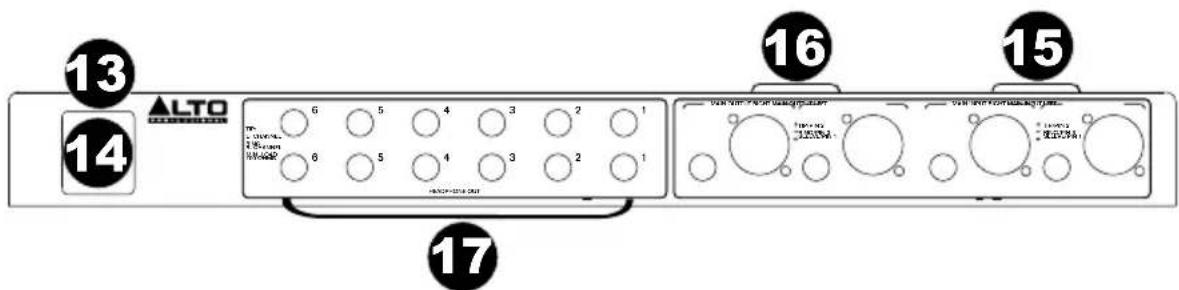

BEDIENINGSKNOPPEN ACHTERPANEEL

13 14 ALTO 15 16 17

1. Zekeringhouder: als de zekering doorbrandt, moet u de zekering door één van hetzelfde type vervangen.
2. Stroomaansluiting: gebruik de meegeleverde stroomkabel om deze aansluiting met een stroombron te verbinden. Vergelijk vooraleer aan te sluiten de spanning die het apparaat aanvaardt met de spanning van uw stroombron.
3. Aansluitingen van de hoofdingang: gebalanceerde 1/4" TRS- en XLR-connectoren, gebruikt voor de ingang van het stereosignaal.
4. Aansluitingen van de hoofduitgang: gebalanceerde 1/4" TRS- en XLR-connectoren, gebruikt voor de uitvoer van het stereosignaal. Gebruik deze connectoren om meerdere koptelefoonversterkers met elkaar te verbinden.
5. Koptelefoon uit (1-12): dit zijn 12 bijkomende koptelefoonuitgangen (twee voor elk kanaal) die parallel met de uitgang op het voorpaneel zijn bekabeld.

TOEPASSINGEN

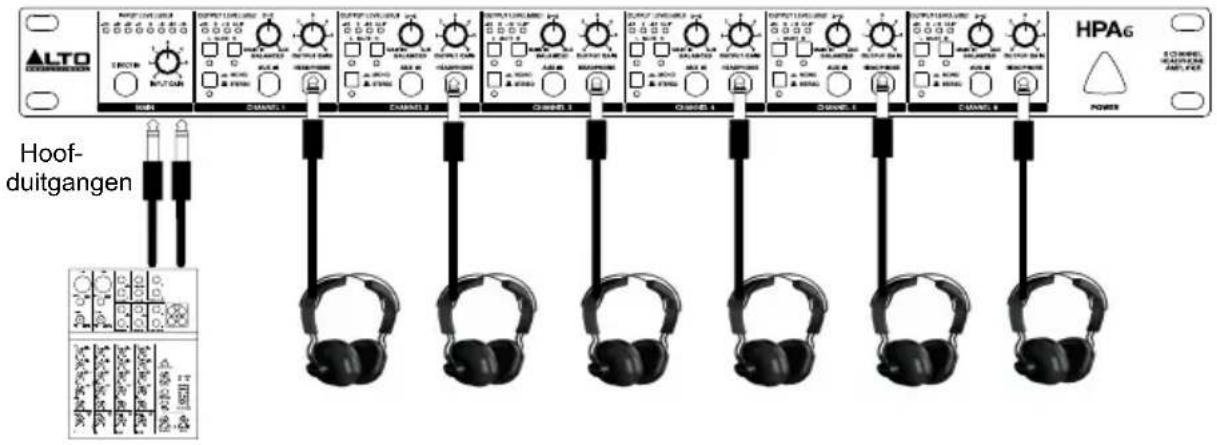

DE CONNECTOREN VAN DE HOOFDINGANG GEBRUIKEN

1. Sluit uw bron aan op de connectoren van de hoofdingang op het achterpaneel van de HPA6.
2. Zet de Invoerversterking (Hoofdgedeelte) en de Balansknop (Kanaalgedeelte) in centrale stand. Zet de Uitvoerversterking van elk kanaal in de laagste stand.
3. Controleer voor een optimaal signaal de meter van het ingangsniveau.
4. Sluit koptelefoons aan op de HPA6 om de uitvoerversterking van elk kanaal te verhogen tot het gewenste luistervolume.

ALTO HPA6 HOOF-DUITGANGEN HCP/CHURGER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

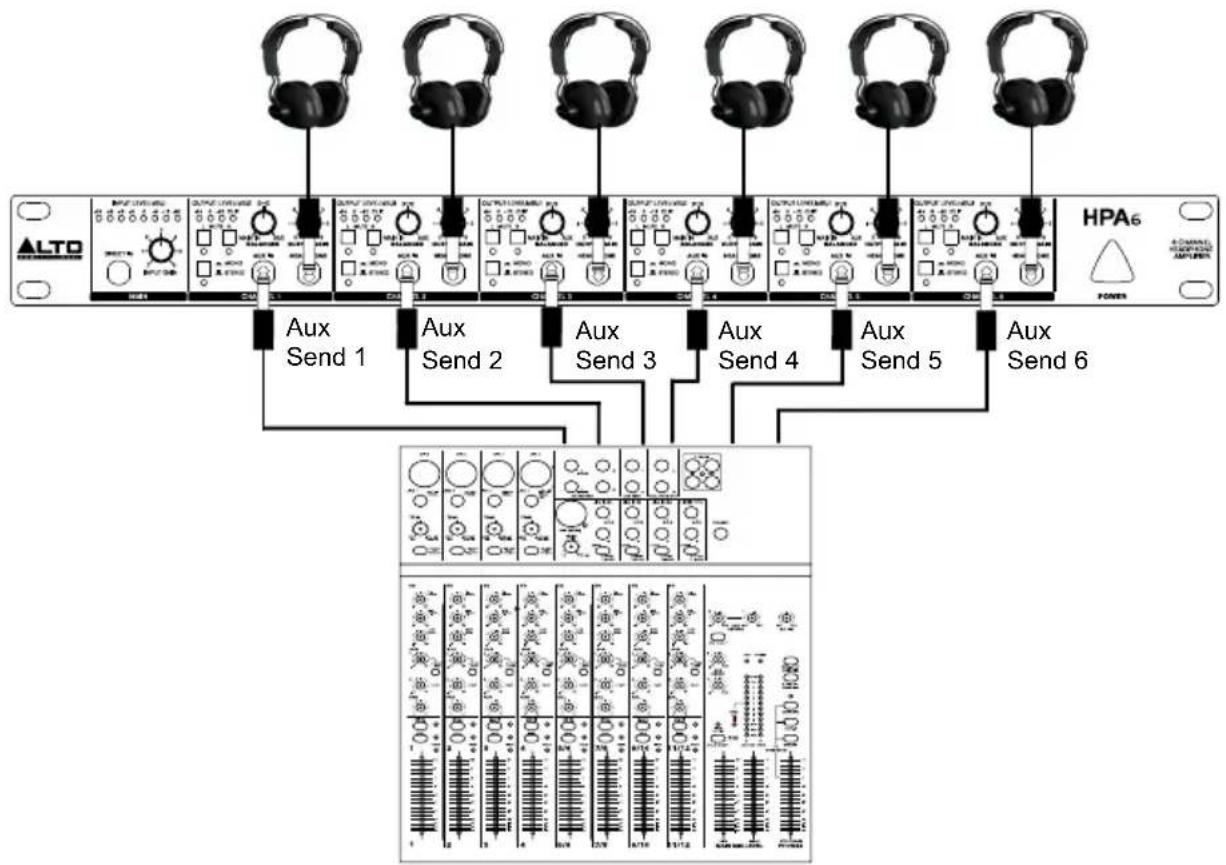

DE AUX-INGANGEN GEBRUIKEN

U kunt ook een signaal afspelen om een zangmicrofoon aan de mix toe te voegen en de Aux Send van een mixer aansluiten op de Aux-ingang van de HPA6. Gebruik de Balansknop om de zanger de gewenste geluidsmix tussen stem en afgespeeld signaal te bezorgen. Regel daarna de bediening van de uitvoerversterking bij, om het gewenste totaalvolume in te stellen.

ALTO POWER HOOF-DUITGANGE Aux Send

Met de Aux-ingangen kunt u de zes kanalen van de HPA6 afzonderlijk gebruiken en zes verschillende muzikanten aparte geluidsmixen bezorgen. Sluit de Aux Sends of Subgroepuitgangen rechtstreeks aan op de Aux-ingang van de HPA6. Draai daarna de Balansknop op uw HPA6 volledig naar links. Dit verstuurt enkel het AUX IN-signaal naar de koptelefoon.

MEERDERE KOPTELEFOONS OP HETZELFDE KANAAL GEBRUIKEN

Elk kanaal beschikt over drie koptelefoonuitgangen. Deze uitgangen zijn parallel met elkaar verbonden. Houd voor een optimaal resultaat rekening met de impedantiegegevens:

• Als u op elk kanaal een koptelefoon aansluit, moet de minimale impedantie van de koptelefoon 100 ohm bedragen.
• Als u op elk kanaal twee koptelefoons aansluit, moet de minimale impedantie van elke koptelefoon 200 ohm bedragen.
• Als u op elk kanaal drie koptelefoons aansluit, moet de minimale impedantie van elke koptelefoon 300 ohm bedragen.

INSTALLATIE EN AANSLUITING

Doorlees zorgvuldig het volgende hoofdstuk. Geen rekening houden met het ingangsniveau, de routering en de toewijzing van het signaal kan leiden tot ongewenste vervorming, een onzuiver signaal of het ontbreken van geluid.

Stroomaansluiting

Gebruik dezelfde zekering als aangeduid op de zekeringhouder naast de stroomaansluiting. Sluit met de meegeleverde stroomkabel de HPA6 aan op een standaard stopcontact.

Audioansluiting

De HPA6 gebruikt gebalanceerde XLR-aansluitingen en 1/4" TRS-koptelefoonaansluitingen. Hij kan op talrijke manieren op andere apparaten worden aangesloten en ondersteunt een breed gamma toepassingen zonder signaalverlies te ondervinden.

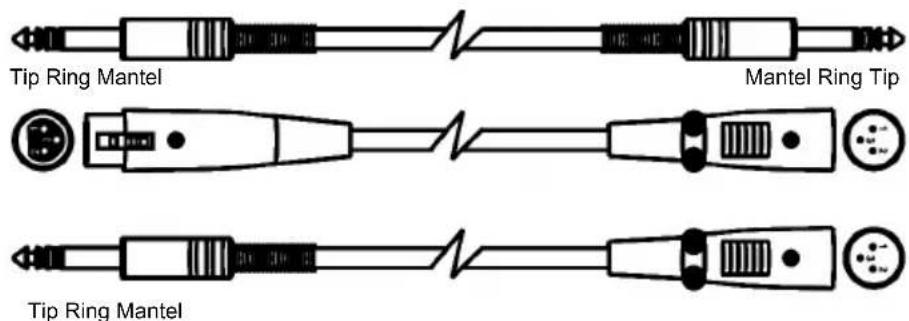

Bedradingsconfiguratie

XLR-servoaansluitingen kunnen zowel gebalanceerd als ongebalanceerd zijn bedraad. Bedraad uw systemen conform de volgende voorbeelden:

• 1/4"-koptelefoonaansluitingen

TS-type ongebalanceerd

Ring Tip Mantel

TRS-type gebalanceerd

Ring Tip Mantel

TRS-type ongebalanceerd

• XLR-connector


Pin1 (+) Pin2(+) Pin3(-) (manueel op Pin1 aangesloten)

Pin3 (-) Pin2 (+) Pin1 (+)

XLR-type ongebalanceerd XLR-type gebalanceerd

• Gebalanceerd


Tip Ring Mantel Mantel Ring Tip Tip Ring Mantel

Tip Ring Mantel 1 2 3 Tip Ring Mantel

• Ongebalanceerd


Tip Ring Mantel Tip Mantel Tip Mantel Mantel Tip Tip Ring Mantel Mantel Ring Tip Tip Mantel Tip Ring Mantel
