BEDIENUNGSANLEITUNG Domino 3774 NOVY

8.5 Technische gegevens

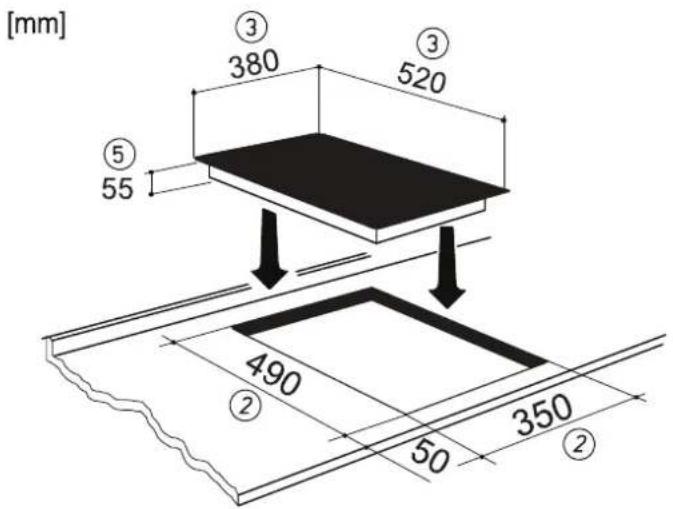

Afmetingen kookplaat hoogte/ bredte/ diepte....mm	55x380x520
Kookzones voor..........cm / kW achter..........cm / kW	20x24/ 1,6 (1,85) 20x24/ 2,1 (3,0)
Brugfungtie..........cm / kW 4	0x24/ 3,7
Kookplaat..........kW 3	7

1.1 Hier fi nden Sie 34
1.2 Bestimmungsgemäß Verwendung 34

2 Sicherheitschinweise und Warnungen. 35

2.1 Für Anschluss und Funktion 35
2.2 Fur das Kochfeld allgemein 35
2.3FurPersonen 36
2.4 Symbol- und Hinweiserklarung 37

3 Gerätebeschreibung 38
4 Bedienung Kochfeld 39

4.1 Das Induktionskochfeld. 39
4.2 Topferkennung 39
4.3 Betriebsdauerbegrenzung 39
4.4 Sonstige Funktionen 39
4.5 Überhitzungsschutz (Induktion) 39
4.6 Geschirr für Induktionskochfeld 40
4.7 Energiespartipps 40
4.8 Kochstufen 40
4.9 Restwärmeanzeige 40
4.10 Tastenbetätigung 41
4.11 Powerstufe 42
4.12 Kindersicherung 42
4.13 Abschaltautomatik (Timer) 43
4.14 Kurzzeitwecker (Eier-Uhr) 43

5 Bedienung Muldenlufter (3775) 44

6 Reinigung und Pflge 45

6.1 Glaskeramik-Kochfeld. 45
6.2 Spezielle Verschmutzungen 45

7 Was tun bei Problemen? 46
8 Montageanleitung 47

8.1 Sicherheitshinweise für den
Küchenmöbelmonteur 47

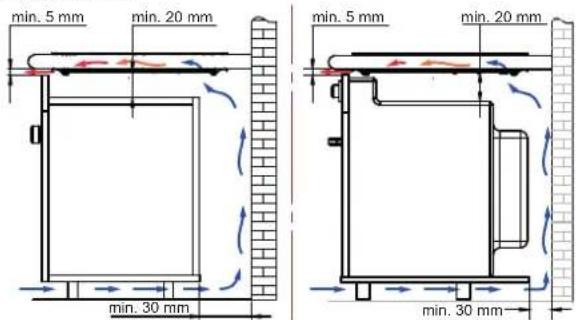

8.2 Belüftung 47
8.3 Einbau 47
8.4 Elektrischer Anschluss 48
8.5 Technische Daten 49

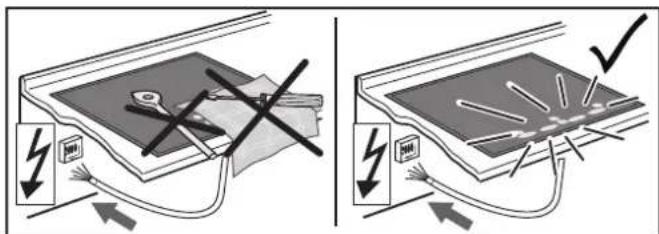

8.6 Inbetriebnahme 49

9 Außerbetriebnahme, Entsorgung 49

9.1 Außerbetriebnahme 49
9.2 Verpackungs-Entsorgung 49
9.3 Altgeräte-Entsorgung 49

1 Allgemein

1.1 Hier fi nden Sie...

Bitte lessen Sie die Informationen in thisem Heft sorgfältig durch bevor Sie Ihr Kochfeld in Betriebnehmen. Sie fenden hier wichtige Hinweise für ihre Sicherheit, den Gebrauch, die Pfl ege und die Wartung des Gerätes, damit Sie lange Freude an Ihrem Gerät haben.

Sollte einmal eine Störung auftreten, sehen Sieitte erst einmal im Kapitel „Was tun bei Problemen?“ nach. Kleine re Störungen konnen Sie oft selbst beheben und spare dadurch unnottige Servicekosten.

Bewahren Sie diese Anleitung sorgfältig auf.itte reichen Sie diese Gebrauchs- und Montageanweisung zur Information und Sicherheit an neue Besitzer weiter.

1.2 Bestimmungsgemäß Verwendung

Das Kochfeld ist nur für die Zubereitung von Speisen im Haushalt und ähnlichen Bereichen bestimmt. Ähnliche Bereiche sind:

• Die Verwendung in Läden, Büros und andere ähnliche Arbeitsumgebungen
  Die Verwendung in landwirtschaftlichen Betrieben
• Die Verwendung durch Kunden in Hotels, Motels und weiteren typischen Wohnumgebungen
  Die Verwendung in Fruhstückspensionen
• Esarfichtzweckentfremdetundnurunter Aufsicht verwendetwerden.

2 Sicherheitshinweise und Warnungen

2.1 Für Anschluss und Funktion

Die Geräte werden nach den einschlädigen Sicherheitsbestimmungen gebaut.
- Netzanschluss, Wartung und Reparatur der Gerätearf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden ihre Sicherheit.
- Wenn die Netzanschlussleitung theses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Das Gerätarf nicht mit einer externen Zeitschaltuhr oder einem externen Fernwirksystem betriebenen werden.

2.2 Für das Kochfeld allgemein

• Wegen der sehr schllen Reaktion bei hoher Kochstufeneinstellung das Induktionskochfeld nicht unbeaufsichtigt betreiben!
• Beachten Sie beim Kochen die hohe Aufheizgeschwindigkeit der Kochzonen. Vermeiden Sie das Leerkochen der Töpfe, da damit Überhitzungsgefahr der Töpfe besteht!
• Stellen Sie Töpfe und Pfannen nicht leer auf eingeschaltete Kochzonen.
  Vorsicht bei der Verwendung von Simmertöppen. Simmertöppe konnen unbemerkt leerkochen! Dies führt in der Folge zu Beschädigungen am Topf und am Kochfeld. Hierfür wird keine Haftung übernommen!
• Schalten Sie eine Kochzone nach Gebrauch unbedingt durch die Minus-Taste ab und nicht allein durch die Topferkennung.

• Überhützte Fette und Öle können sich selbst entzünden. Speisen mit Fetten und Ölen nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser Löschen! Das Gerät ausschalten und dann die Flammen vorsichtig z.B. mit einem Deckel oder einer Löschdecke abdecken.
  Die Glaskeramik-Fläche ist sehr widersfähig. Vermeiden Sie davon, dass harte Gegenstände auf die Glaskeramik-Fläche fallen. Punktförmige Schlagbelastungen können zum Bruch des Kochfeldes führen.

• Bei Bruchen, Sprungen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerat sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.

• Sollte sich das Kochfeld durch einen Defekt der Sensorsteuerung nicht mehr abschalten setzen, sondern die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
  Vorsicht beim Arbeiten mit Haushaltsgeräten! Anschlussleitungen)dürfen nicht mit den heifen Kochzonen in Berührung kommt.
• Brandgefahr: niemals Gegenstände auf der Kochfläche lagern.
• Das Glaskeramik-Kochfeldarf nicht als Ablagefl ache benutzt werden.
• Keine Alufolie bzw. Kunststoff auf die Kochzonen legen. Von der bereits Wien Kochzone alles fernhalten, was schmelzen kann, z.B. Kunststoff e, Folie, besonderss Zucker und stark zuckerhaltige Speisen. Zucker sofort im bereits Zustand mit einem speziellen Glasschaber vollständig von dem Glaskeramik-Kochfeld entfern, um Beschädigungen zu vermeiden.
• Metallgegenstände (Küchengeschirr, Besteck, Lüfterabdeckung...) dürfen nie auf dem Induk-tionskochfeld abgelegt werden, weil sie frei- werden konnten. Verbrennungsgefahr!
• Keine feuergeführlichen, leicht entzündbare oder verformbare Gegenstände direkt unter das Kochfeld legen.
• Metallgegenstände die am Körper getragen werden, können in unmittelbarer Höhe des Induktionskochfeldes besteht werden. Vorsicht, Verbrennungsgefahr. Nicht magnetisierbare Gegenstände (z.B. goldene oder silberne Ringe) sind nicht betroff en.

• Niemals verschlossene Konservendosen und Verbundschichtverpackungen auf Kochzonen erhitzen. Durch Energiezuführ konnten diese zerplatzzen!
  Die Sensortasten sauber halten, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden konnte. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensortasten stellen!

• Wenn Töpfe bis über die Sensorlasten überkochen, raten wir dazu, die Aus-Taste zu betätigten.

• Heiße Töppe und Pfannen nicht in die Näheder Sensortasten verschieben bzw. diese abdecken. In this fall schaltet sich das Gerät automatisch ab.
• Den Topf immer in der Mitte der Kochzone zentrieren.
• Große Töppe nach Möglichkeit auf den hinteren Kochzonen verwenden, damit die Sensorlasten nicht zu stark erwartet werden (Überhitzung Touch-Control; Fehlermeldung E2, Abschaltung der Touch-Control).
• Sind Haustiere in der Wohnung, die an das Kochfeld gelangen konnten, ist die Kindersicherung zu aktivieren.
• Wenn bei Einbauherden der Pyrolysebetrieb staatfi ndet, darf das Induktionskochfeld nicht benutzt werden.
• Das Glaskeramikkochfeldarf unter keinen Umständen mit einem Dampfreinigungsgerat oderähnlichem gereinigt werden!

2.3 Für Personen

• These Geräte können von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Die Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder durchgeführt werden, es sei dess, sie werden beaufsichtigt.
  Die Oberflächen an Heiz- und Kochstellen werden bei Betrieb frei. Aus thisem Grunde sollen den Kleinkinder grundsatzlich ferngehalten werden.
• Es dürfen nur Kochmuldenschutzgitter oder Kochmuldenabdeckungen des Kochmulldenherstellers oder die vom Hersteller in der Gebrauchsanweisung des Gerätes frei gegebenen Kochmuldenschutzgitter oder Kochmuldenabdeckungen verwendet werden. Die Verwendung von ungeeigneten Kochmuldenschutzgitter oder Kochmuldenabdeckungen kann zu Unfallen führen.
• Personen mit Herzschrittmachern oder implantierten Insulinpumpen müssen sich vergewissern, dass ihre Implantate nicht durch das Induktionskochfeld beeinträchtigt werden (der Frequenzbereich des Induktsionskochfeldes ist 20-50 kHz).

2.4 Symbol- und Hinweiserklarung

Das Gerät wurde nach aktuellem Stand der Technik gefertigt. Dennoch gehen von Maschinen Risiken aus, die sich konstruktiv nicht vermeiden halten.

Um dem Bediener ausreichende Sicherheit zu gewährleisten, werden zusätzlich Sicherheitshinweise gegeben, die durch nachfolgend beschriebene Texthervorhebungen gekennzeichnet sind.

Nur wenn diese beachtet werden, ist hinreichend Sicherheit beim Betrieb gewährleistet.

Die gekennzeichneten Textstellen haben unterschiedliche Bedeutung:

GEFAHR

Anmerkung, die auf eine unmittelbar drohende Gefahr hinweist, deren möglichche Folgen Tod oder schwerste Verletzungen sind.

VORSICHT

Anmerkung, die auf eine möglicherweise gefährliche Situation hinweist, deren möglichche Folgen Tod oder schwerste Verletzungen sind

ACHTUNG

Anmerkung, die auf eine gefährliche Situation hinweist, deren mögliche Folgen leichte Verletzungen oder Beschädigung des Gerätes sind.

HINWEIS

Anmerkung, deren Beachtung den Umgang mit dem Gerat erleichtert.

Zusätzlich werden an einigen Stellen die folgenden Gefahrensymbole verwendet:

WARNING VOR ELEKTRISCHER ENERGIE! ES BESTEHT LEBENSGEFAHR!

In der Naze these Symbols sind spannungsführende Teile angebracht. Abdeckungen, die damit gekennzeichnet sind, dürfen nur von einer anerkannten Elektrofachkraft entfernt werden.

VORSICHT! HEISSE OBERFLÄCHEN!

Dieses Symbol ist auf Oberfl achen angebracht, die heiB werden. Es besteht die Gefahr schwerer Verbrennungen oder Verbruhungen.

Die Oberflächen können auch nach dem Abschalten des Gerätes besteht.

HANDHABUNGSVORSCHRIFTEN FÜR DEN UMGANG MIT ELEKTKROSTATISCH EMPFINDLICHEN BAUELEMENTEN UND BAUGRUPPEN (ESD) BEACHTEN.

Hinter Abdeckungen, die mit nebenstehen dem Symbol gekennzeichnet sind, bef inden sich elektrostatisch gefährdete Bauelemente und Baugruppen. Berühren von Steckanschlüssen, Leiterbahnen und Bauteile-Pins ist unbedingt zu vermeiden. Nur Fachpersonal mit ESD Kenntnissen ist befugt Eingriff e vorzunehmen!

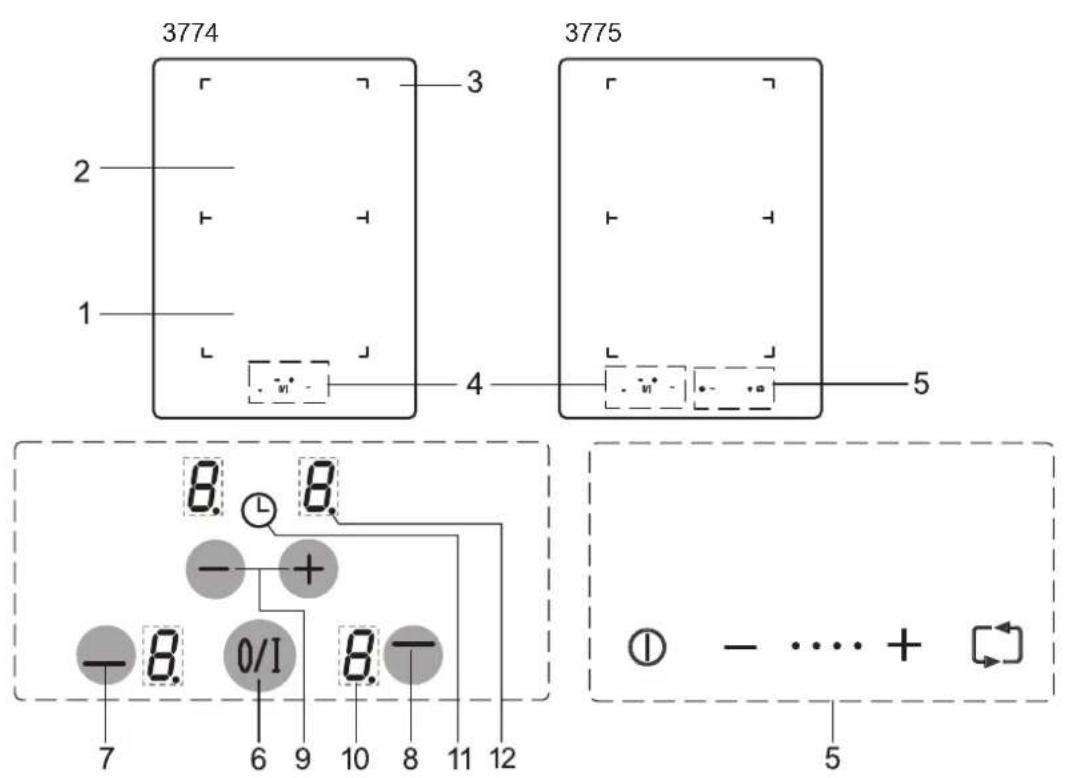

3 Gerätebeschreibung

Das Dekor kann von den Abbildungen abweichen.

1. Induktionskochzone vorne
2. Induktionskochzone hinten
3. Glaskeramik-Kochfeld
4. Touch-Control Bedienfeld
5. Bedienung Muldenlufter (3775)
6. Ein-/Aus-Taste
7. Kochzonenauswahl-Taste vorne
8. Kochzonauswahl-Taste hinten
9. Plus-Taste (erhöhen) / Minus-Taste (verringern)
10. Kochstufen-Anzeige
11. Symbol für Timerfunktion
12. Kontrollampe: leuchtet bei Timerfungtion

Bedienung durch Sensortasten

Die Bedienung des Glaskeramik-Kochfeldes erfolgt durch Touch-Control Sensortasten. Die Sensortasten funktionieren wie folgt: mit der Fingerspitze ein Symbol auf der Glaskeramikoberfl äche kurz berühren. Jede korrekte Betätigung wird durch einen Signalton bestätig.

Nachfolgend wird die Touch-Control Sensortaste als „Taste" bezeichnet.

Ein-/Aus-Taste 0/6)

Mit dieser Taste wird das gesamte Kochfeld ein- und ausgeschaltet. Die Taste ist sozusagen der Hauptschalter.

Kochzonenauswahl-Taste; z.B. vorne-7

Durch Betätigung einer der zur Verfügung stehenden Kochzonenauswahl-Tasten wird eine Kochzone ausgewählt, für die anschließend mit der Plus-Taste oder Minus-Taste eine Kochstufe eingestellt werden kann.

Minus-Taste +Plus-Taste (9)

Mit diesen Tasten werden die Einstellungen der Kochstufen, der Abschaltautomatik und des Kurzzeitweckers vorgenommen. Durch die Minus-Taste wird der Anzeigewert verringert, durch die Plus-Taste erhöht.

Kochstufen-Anzeige 0

Die Kochstufen-Anzeige zeigt die gewählte Kochstufe, oder:
leuchtet hell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Kochzone ist ausgewählt (selektiert)
H. Restwärmeanzeige
P .Powerstufe
Kindersicherung
U .Topferkennung
F. Fehlermeldung
Kontrollampe ......... Timerfunktion

4 Bedienung Kochfeld

4.1 Das Induktionskochfeld

Die Kochfläche ist mit einem Induktionskochfeld ausgestattet. Eine Induktionsspule unterhalb der Glaskeramik-Kochfläche erzeugt ein elektromagnetisches Wechselfeld, das die Glaskeramik durchdringt und im Geschirrboden den wärmeerzeugenden Strom induziert.

Bei einer Induktionskochzone wird die Wärme nicht mehr von einem Heizelement über das Kochgefäß auf die zugarende Speise übertragen, sondern die erforderliche Wärme wird mit Hilfe von Induktionsströmen direkt im Kochgefäß erzeugt.

Vorteile des Induktionskochfeldes

• Energiesparendes Kochen durch direkte Energieübertragung auf den Topf (geeignetes Geschirr aus magnetisierbarem Material ist notwendig),
• erhöhte Sicherheit, da die Energie nur bei aufgesetztem Topf übertragen wird,
• Energieübertragung zwischen Induktionskochzone und Topf Boden mit hohem Wirkungsgrad,
• hohe Aufheizgeschwindigkeit,
• Verbrennungsgefahr ist gering, da die Kochfläche nur durch den Topf Boden erwartt wird, überlaufendes Kochgut brennt nicht fest,
• schelle, feinstufige Regelung der Energiezufuhr.

4.2 Topferkennung

Steht bei eingeschalteter Kochzone kein oder ein zu kleiner Topf auf der Kochzone, so erfolgt keine Energieübertragung. Ein blinkendes y der Kochstufenanzeige weist daraufhin.

Wird ein geeigneter Topf auf die Kochzone gestellt, schal-tet sich die eingestellte Stufe ein und die Kochstufen-An-zeige leuchtet. Die Energiezufuhr wird unterbrochen, wenn das Gefäß entfernt wird, in der Kochstufenanzeige erscheint ein blinkendes

Falls Kleinere Töppe oder Pfannen aufgesetzt werden, bei denen die Topferkennung aber noch einschaltet, wird nur soviel Leistung abgegeben, wie diese benötigten.

Topferkennungsgrenzen

Kochzonen-Durchmesser (mm)	Empfohlener Mindest-durchmesser Topf Boden (mm)
200 x 240 120

Das Kochgeschirr darf einen bestimmen Bodendurchmesser nicht unterschreiben, da sich die Induktion sonst nicht einschaltet. Den Topf immer in der Mitte der Kochzone zentrieren, um den besten Wirkungsgrad zu erzielen.

Wichtig: Je nach Topfqualität kann der erforderliche Mindestdurchmesser zum Ansprechen der Topferkennung abweichen!

4.3 Betriebsdauerbegrenzung

Das Induktionskochfeld besitz eine automatische Betriebsdauerbegrenzung.

Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe (siehe Tabelle).

Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungenänderung an der Kochzone vorgenommen wird.

Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet, es ertont ein kurzer Signatlon und ein H erscheint in der Anzeige.

Die Abschaltautomatik hat gegenüber der Betriebsdauerbegrenzung Vorrang, d.h. die Kochzone wird erst abgeschalmt, wenn die Zeit der Abschaltautomatik abgelaufen ist (z.B. Abschaltautomatik mit 99 Minuten und Kochstufe 9ist möglich).

Betriebsdauerbegrenzung

Eingestellte Kochstufe	Betriebsdauerbegrenzung in Stunden
1,2	6
3,4	5
5	4
6,7,8,9	1,5

4.4 Sonstige Funktionen

Bei längerem oder gleichzeitigem Betätigten von einer oder mehreren Sensortasten (z.B. durch einen versehentlich auf die Sensortasten gestellten Topf) erfolgt keine Schalt-funktion.

Es ertont ein Signalton und ER03 wird angezeigt. Nach einigen Sekunden wird abgeschaltet.itte den Gegenstand von den Sensorasten entfern.

4.5 Überhitzungsschutz (Induktion)

Bei längerem Gebrauch der Kochfläche mit voller Leistung kann bei hoher Raumtemperatur die Elektronik nicht mehr im erforderlichen Umfang gekühlt werden.

Damit keine zu hohen Temperatures in der Elektronik auftreten, wird ggf. die Leistung der Kochzone selbsttätig heruntergeregelt. Sollten bei normalem Gebrauch der Kochfläche und normaler Raumtemperatur fühgi g E2 oder ER21 angezeigt werden, so ist vermutlich die Kühlung nicht ausreichend. Fehlende Kühlfönnungen im Möbel konnen die Ursache sein.

Ggf. ist der Einbau zu überprüfen (siehe Kapitel Belüftung).

4.6 Geschirr für Induktionskochfeld

Das für die Induktionskochfl äche benutzte Kochgebung muss aus Metall sein, magnetische Eigenschaften haben und eine ausreichende Bodenfl äche besitzen.

Benutzen Sie nur Töppe mit induktionsgeeignetem Boden.

Geeignete Kochgefäße	Ungeeignete Kochgefäße
Emaillierte Stahlgefäße mit starkem Boden	Gefäße aus Kupfer, rostfreiem Stahl, Aluminium,feuerfestem Glas, Holz,Keramik bzw. Terrakotta
Gusseiserne Gefäße mit emaiillerten Boden
Gefäße aus rostfreiernMehrschichten-Stahl, rosfreiem Ferritstahl bzw.Aluminium mit Spezialbo-den

So können Sie die Eignung des Gefäubes feststellen:

Führer Sie den nachfolgend beschriebenen Magnettest durch oder vergewissem Sie sich, dass das Gefäß das Zeichen für die Eignung zum Kochen mit Induktionssstromträgt.

Magnettest:

Führer Sie einen Magneten an den Boden Ihres Kochgefätes heran. Wird er angezogen, so konnen Sie das Kochgefäß auf der Induktionskochfl äche benutzen.

Hinweis:

Beim Gebrauch induktionsgeeigneter Töpfe einiger Hersteller können Gerausche auftreten, die auf die Bauart dieser Töpfe zurückzufahren sind.

Falsch: der Geschirrboden ist gewölbt. Die Temperatur kann von der Elektronik nicht korrekt ermittelt werden.

4.7 Energiespartipps

Nachfolgend fi nden Sie einige wichtige Hinweise, um energiesparend und effi zient mit Ihr dem neuen Induktionskochfeld und dem Kochgeschirr umzugehen.

• Der Topfbodendurchmesser sollene gleich groß sein wie der Kochzonendurchmesser.
• Beim Kauf von Töpfen darauf auf achtEN, dass haufi g der obere Topdurchmesser angegeben wird. Dieser ist meinstens groBc als der Topboden.
• Schnellkochtopfe sind durch den geschlossenen Garraum und den Überdruck besonderss zeit- und energiesparend. Durch kurze Gardauer werden Vitamine geschont.
• Immer auf eine ausreichende Menge Flüssigkeit im Schnellkochtop fahren, da bei leergekochtem Topf die Kochzone und der Topf durch Überhitzung beschädigt werden können.
• Kochtopfe nach Möglichkeit immer mit einem passenden Deckel verschreiben.
• Zu jeder Speisemenge sollte der richtige Topf verwendet werden. Ein großer kaum gefüllter Topf bestehtigt viel Energie.

4.8 Kochstufen

Die Heizleistung der Kochzonen kann in mehreren Stufen eingestellt werden. In der Tabelle fienden Sie Anwendungsbeispiele für die einzelnen Stufen.

Kochstufe	Geeignet für
0	Aus-Stellung, Nachwärmenutzung
1-2	Fortkochen kleiner Mengen
3	Fortkochen
4-5	Fortkochen großer Mengen, Weiterbra-ten größerer Stücke
6	Braten, Einbrenne herstellen
7-8	Braten
9	Ankochen, Anbraten, Braten
P	Powerstufe (höchste Leistung)

Bei Kochtopfen ohne Deckel muss evtl. eine höhere Kochstufe gewählt werden.

4.9 Restwärmeanzeige H

Das Glaskeramik-Kochfeld ist mit einer Restwärmeanzeige H ausgestattet.

Solange das H nach dem Ausschalten leuchtet, kann die Restwärme zum Schmelzen und Warmhalten von Speisen genutzt werden.

Nach dem Erlöschen des Buchstabens H kann die Kochzone noch frei sein. Es besteht Verbrennungsgefahr!

Bei einer Induktionskochzone erhitzt sich die Glaskeramik nicht direkt, sondern wird lediglich durch die Rückwärme des Gefäbes erwärmt.

1. 0/ →-0/1
3. 0/1
   4.

induktionstauglich

1. 一 → -+ 0/1
   6a. → 0
   6b. 0
   7.0

4.10 Tastenbetätigung

Die hier beschriebene Steuerung erwartet nach der Betätigung einer (Auswahl-) Taste anschließend die Betätigungs einer nachfolgenden Taste.

Die Betätigung der nachfolgenden Taste muss grundsatzlich innerhalb von 10 Sekunden begonnen werden, ansonsten erlischt die Auswahl. Die Plus-/Minus-Tasten können einzeln angetippt werden oder permanent gedruckt gehalten werden.

Kochfeld und Kochzone einschalten

1. Ein-/Aus-Taste 0bolange betätigten, bis die Kochstu-fenanzeigen 0 zeigen. Die Steuerung ist betriebsbereit.
2. Anschließlich eine Kochzonenauswahl-Taste betätigten (z.B. - für vorne). Die ausgewählte Kochstufenanzeige leuchtet hell.
3. Mit der Plus-Taste +oder Minus-Taste eine Kochstufe auswahlen.

Durch die Plus-Taste wird die Kochstufe 1 eingeschaltet, durch die Minus-Taste die Kochstufe 9.

1. Gleich anschließend geeignetes induktionstaugliches Kochgeschirr auf die Kochzone setzen. Die Topferkennung schaltet die Induktionsspule ein. Das Gefäß wird aufgeheizt.

So lange kein metallischer Kochtopf auf die Kochzone gestellt wird, erscheint das Symbol.

Ohne Topf wird aus Sicherheitsgründen die Kochzone nach 10 Minuten abgeschalte. Hierzu Kapitel „Topferkennung" beachten.

Um zeitgleich auf anderen Kochzonen zu kochen, die Punkte 2 bis 4 wiederholt durchführren.

Kochzone ausschalten

1. Die gewünschte Kochzonenauswahl-Taste betätigten (z.B. für vorne). Die ausgewählte Kochstufenanzeige leuchtet hell.
2. a) Minus-Taste -mehrms betatigen, bis die Kochstufenanzeige 0 aneigt, oder b) Ein-/Aus-Taste 0betatigen. Das gesamte Kochfeld wird abgeschaltet (alle Kochzonen werden abgeschal-tet).

Kochfeld abschalten

1. Ein-/Aus-Taste Metätigen. Das Kochfeld wird unabhängig von der Einstellung vollständig ausgeschelt.

2. 0/0

4. + 9
5. 一 P

6. 9

7. 0/L

8. 01
9. 0 + → L
   4.0/1
10. 0/1
11. 0A+ →

4.11 Powerstufe

Die Powerstufe stellt den Induktionskochzonen zusätzliche Leistung zur Verfugung. Eine große Menge Wasser kann Schnell zum Kochen gebracht werden. Die Powerstufe arbeitet für 5 Minuten, anschließend wird automatisch auf Kochstufe 9 zurückgeschalte.

1. Das Kochfeld einschalten.
2. Anschließlich eine Kochzonenauswahl-Taste betätigten (z.B. für hinteren). Die ausgewählte Kochstufenanzeige leuchtet hell.
3. Minus-Taste einmal betätigten, um die höchste Kochstufe 9 einzustellen.
4. Plus-Taste einzel betätigten, um die Powerstufe zu aktivieren. Die Kochstufenanzeige zeigt ein P.
5. Nach 5 Minuten wird die Powerstufe automatisch abgeschaltet. Das P erlischt und es wird auf Kochstufe 9 zurückgeschaltet.

Hinweise:

• Zum vorzeitigen Abschalten der Powerstufe die Minus-Taste betätigten.
• Achtung, Überhitzungsgefahr! Kein Öl/ Frittierfett mit der Powerstufe erhitzen.

4.12 Kindersicherung

Die Kindersicherung soll verhindern, dass Kinder versehentlich oder absichtlich das Kochfeld einschalten. Dazu wird die Bedienung gespert.

Kindersicherung einschalten

1. Ein/Aus-Taste betätigen um das Kochfeld einzuschalten.
2. Gleich daraufuf Minus-Taste und die Kochzonenauswahl-Taste halten gleichzeitig betätigten.
3. Anschließlich die Kochzonenauswahl-Taste hinten bettigen, um die Kindersicherung zu aktivieren. In den Kochstufen-Anzeigen erscheint ein L für Child-Lock; die Bedienung ist gespeert und das Kochfeld schaltet ab.

Kindersicherung ausschalten

1. Ein/Aus-Taste Betätigen.
2. Gleich daraufuf Minus-Taste und die Kochzonenauswahl-Taste halten gleichzeitig betätigten.
3. Anschließlich die Minus-Taste betätigten, um die Kinder-sicherung auszuschalten. Das L erlischt.

Kindersicherung nur für einen Kochvorgang aufheiten

Voraussetzung: Die Kindersicherung ist nach Punkt 1-3 eingeschaltet.

• Ein/Aus-Taste betätigten.
  Gleich daraufuf Minus-Taste und die Kochzonenauswahl-Taste hinten gleichzeitig betätigten. Nachdem das L erloschen ist kann vom Benutzer eine Kochzone eingeschaltet werden.
• Nach dem Ausschalten des Kochfeldes ist die Kindersicherung wieder aktiv (eingeschaltet).

Hinweis

Bei Netzausfall wird die eingeschaltete Kindersicherung nicht aufgehoben, d.h. sie bleibt erhalten (aktiviert).

5 Minuten eingesstelt

4.13 Abschaltautomatik (Timer)

Durch die Abschaltautomatik wird jeder eingescheltete Kochzone nach einer einstellbaren Zeit automatisch abgeschelt. Es können Kochzeiten von 01 bis 99 Minuten eingestellt werden.

1. Das Kochfeld einschalten. Eine oder mehrere Kochzonen einschalten und gewünschte Kochstufen wahlen.
2. Die Plus-Taste + und Minus-Taste -gleichzeitig so oft betätigten, bis die Kontrollleuche (Dezimalpunkt) der gewünschten Kochzone leuchtet. Die hinteren Kochstufenanzeigen zeigen 00, die vorderen gehen aus.
3. Gleich daraufuf durch die Plus-Taste +der Minus-Taste - die Kochzeit eingeben. Zur Programmierung der Abschaltautomatik fur eine weitere Kochzone, die Plus-Taste +und Minus-Taste - gleichzeitig so oft betätigten, bis die Kontrolleuche (Dezimalpunkt) der jeweiligen Kochstufenanzeige leuchtet.
4. Nach Ablauf der Zeit wird die Kochzone ausgescheltet. Es ertont ein zeitlich begrenzter Signalton, der durch Betätigung einer beliebigen Taste (ausgenommen Ein-/Aus-Taste) abgeschaltet werden kann.

Hinweise

• Zur Kontrolle der abgelaufenen Zeit (Abschaltautomatik) die Plus-Taste +und Minus-Taste gleichzeitig so oft betätigten, bis die Kontrolleuchte (Dezimalpunkt) der jeweiligen Kochstufenanzeige leuchtet. Der Anzeigewert kann abgelesen und verändert werden.
• Abschaltautomatik vorzeitig loschen: Die jeweilige Kochzone anwahlen und durch die Minus-Taste 0 einstellen.

4.14 Kurzzeitwecker (Eier-Uhr)

(Kochzone ausgeschaltet)

1. Das Kochfeld einschalten.
2. Die Plus-Taste und Minus-Taste gleichzeitigomal betätigten. Die hinteren Kochstufenanzeigen zeigen 00. Die vorderen Kochstufenanzeigen gehen aus.
3. Gleich daraufuf durch die Plus-Taste +der Minus-Taste - die Zeit in Minuten einstellen.
4. Nach Ablauf der Zeit ertönt ein zeitlich begrenzter Signatton, der durch Betätigung einer beliebigen Taste (ausgenommen Aus-Taste) abgeschelt werden kann.

Hinweis:

• Der Kurzzeitwecker bleibt auch dann in Betrieb, wenn das Glaskeramik-Kochfeld ausgeschaltet ist.

5 Bedienung Muldenlüfter (3775)

Mit der integrierten Bedienung im Kochfeld (nur 3775) ist es möglich, die Muldenlufter (Up_Side) zu bedieten.

Einen vollständigen Überblick über die verschiedene Funktionen fi den Sie in der Bedienungsanleitung für die Muldenlufter (Up_Side).

6 Reinigung und Pfl ege

• Vor dem Reinigen das Kochfeld ausschalten und abkühlen setzen.
• Das Glaskeramikkochfeldarf unter keinen Umstunden mit einem Dampfreinigungsgerat oder ahnlichem gereinigt werden!
• Beim Reinigen darauf auf achten, dass nur kurz über die Ein-/ Aus-Taste gewischt wird. Damit wird ein versehentliches Einsatzen vermieden!

6.1 Glaskeramik-Kochfeld

Wichtig! Verwenden Sie niemals aggressive Reinigungsmittel, wie z.B. grobe Scheuermittel, kratzende Topfreiniger, Rost- und Fleckenentferner etc.

Reinigung nach Gebrauch

1. Reinigen Sie das gesamte Kochfeld immer dann, wenn es verschmutzt ist - am besten nach jedem Gebrauch. Benutzen Sie dazu ein feuchtes Tuch und ein weniger Handspülmittel. Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken, so dass keine Spülmittelrückstände auf der Oberfläche verbleiben.

Wochentliche Pfl ege

1. Reinigen und pfl egen Sie das gesamte Kochfeld einmal in der Woche gründlich mit handelsüblichen Glaskeramik-Reinigern. Beachten Sie unbedingt die Hinweise des jeweiligen Herstellers. Die Reinigungsmittel erzeugen beim Auftragen einen Schutzfi Im, der Wasser- und schmutzabweisend wirkt. Alle Verschmutzungen bleiben auf dem Film und setzen sich dann anschließend leichter entfernen. Danach mit einem sauberen Tuch die Fläche trockenreiben. Es dürfen keine Reinigungsmittelrückstände auf der Oberfl äche verbleiben, weil sie beim Aufheizen aggressiv wirken und die Oberfl äche verändern.

6.2 Spezielle Verschmutzungen

Starke Verschmutzungen und Flecken (Kalkfl ecken, perlmuttartig glanzende Flecken) sind am besten zu beseitigen, wenn das Kochfeld noch handwarm ist. Benutz den Sie dazu handelsübliche Reinigungsmittel. Gehen Sie damit so vor, wie unter Punkt 2 beschreiben.

Übergekochtte Speisen zuerst mit einem nassen Tuch aufweichen und anschließend die Schmutzreste mit einem speziellen Glas-schaber für Glaskeramik-Kochfelder entfernen. Danach die Fläche wie unter Punkt 2 beschrieben reinigen.

Eingebrannten Zucker und geschmolzenen Kunststoff entfern den Sie sofort - im noch bereits Zustand - mit einem Glasschaber. Danach die Fläche wie unter Punkt 2 beschrieben, reinigen.

Sandkorner, die eventuell beim Kartoff elschalen oder Salatputzen auf die Kochfl ache fallen, konnen beim Verschieben von Topfen Kratzer erzeugen. Achten Sie deshalb darauf, dass keine Sandkorner auf der Oberfl ache verbleiben.

Farbige Veränderungen des Kochfeldes haben keinen Einfl uss auf die Funktion und Stabilität der Glaskeramik. Es handelt sich damit nicht um eine Beschädigung des Kochfeldes, sondern um nicht entfernte und davon eingebrannte Rückstände.

Glanzstellen entstehen durch Abrieb des Topfbodens, insbesondere bei Verwendung von Kochgeschirr mit Aluminiumböden oder durch ungeeignete Reinigungsmittel. Sie lassen sich nur muhsam mit handelsüblichen Reinigungsmitteln beseitigen. Eventuell die Reinigung mehrmals wiederholen. Durch die Verwendung aggressiver Reinigungsmittel und durch scheuernde Topfböden wird das Dekor mit der Zeit abgeschmirgelt und es entstehen dunkle Flecken.

7 Was tun bei Problemen?

Unqualifi zierte Eingriffe und Reparaturen am Gerät sind gefährlich, weil Stromschlag- und Kurzschlussgefahr besteht. Sie sind zur Vermeidung von Körperschäden und Schäden am Gerät zu unterlassen. Deshalb solche Arbeiten nur von einem Elektrofachmann, wie z.B. einem Technischen Kundendienst, ausführten halten.

Bitte beachten

Sollten an Ihr dem Gerät Störungen auftreten, prüfen Sieitte anhand dieser Gebrauchsanleitung, ob Sie die Ursachen nicht selbst beheben konnen.

Nachfolgend fänden Sie Tipps zur Behebung von Störungen.

Die Sicherungen lose n mehrfach aus?

• Rufen Sie einen Technischen Kundendienst oder einen Elektroinstallateur!

Das Kochfeld hat Risse oder Brüche?

• Bei Brücken, Sprüngen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kunden dient rufen.

Das Induktionskochfeld lasst sich nicht einschalten?

• Hat die Sicherung der Hausinstallation (Sicherungskosten) angesprochen?
• Ist das Netzanschlusskabel angeschlossen?
• Ist die Kindersicherung eingeschaltet, d.h. ein L wird angezeigt?
• Sind die Sensortasten durch ein feuchtes Tuch, Flüssigkeit oder einen metallischen Gegenstand teilweise bedeckt?itte entfern.
• Wird falsches Geschirr verwendet? Siehe Kapitel „Geschirr für Induktionskochfeld".

Das Kochfeld bzw. die Kochzone ist plottlich ausgeschaltet?

• Haben Sie aus Versehen die Ein/Aus-Taste betätig?
• Sind die Sensortasten durch ein feuchtes Tuch, Flüssigkeit oder einen metallischen Gegenstand teilweise bedeckt? Es ertont ein zeitlich begrenzter Signatton. Nach einigen Sekunden wird abgeschaltet.itte den Gegenstand von den Sensortasten entfernen.
• Hat die Sicherheitsabschaltung angesprochen, d.h. eine Kochstufe wurde über eine bestimmte Zeit hinaus unverändert benutzt? Siehe Absatz „Betriebsdauerbegrenzung".

Eserscheint das Topfzeichen

• Eine Kochzone wurde eingeschaltet und das Kochfeld erwartet das Aufsetzen eines geeigneten Topfes (Topferkennung). Erst dann wird Leistung abgegeben.

Das Topfzeichen Uerscheint weiter, obwohl ein Kochge fã aufgesetzt wurde?

• Das Kochgefäß ist für Induktion ungeeignet oder es hat einen zu klainen Durchmesser.

LED-Anzeige für Kochstufen bzw. Restwärmeanzeige H leuchtet nicht oder nur teilweise.

• LED-Anzeige defekt. Kundendienst rufen. Verbrennungsgefahr, da Warnung vor Temperatur nicht gewährleistet ist.

Das Symbol der Er03 blinkt und es eront ein zeitlich begrenzter Dauersignalton.

• Es liegt eine Dauerbetätigung der Touch-Control Sensorlasten durch übergekochtte Speisen, Kochgeschirr oder andere Gegenstände vor. Abhile: die Oberflächereinigen oder den Gegenstand entfern. Zum Löschen des Symbols die gleiche Taste betätigten oder das Kochfeld aus- und einschalten.

Der Fehlercode E2 wird angezeigt?

Die Elektronik ist zu heiß. Den Einbau des Kochfeldes prufen, speziell auf gute Belüftung achten. Siehe Kapitel Überhitzungsschutz.

Der Fehlercode E8 wird angezeigt?

• Fehler am Lüfter rechts oder links. Die Ansaugöffnung ist blockiert bzw. abgedeckt oder der Lüfter ist defect. Den Einbau des Kochfeldes prufen, speziell auf gute Belüfungt achen. Siehe Kapitel Belüfung.

Der Fehlercode U400 wird angezeigt?

• Das Kochfeld ist falsch angeschlossen. Die Steuerung schaltet nach 1s ab und es ertont ein Dauersignalton. Die richtige Netzspannung anschließen.

Es wird ein Fehlercode (Erxx oder Ex) angezeigt?

• Es liegt ein technischer Defekt vor.itte den Kundendienst rufen.

Das Kochfeld gibt Gerausche ab (Klick- bzw. Knockgeräusch) oder beim Einsatzen der Kochfläche tritt ein Summen auf?

• Das ist technisch bedingt und hat auf Qualität und Funktion keinen Einfluss.

Das Kuhlgeblase lauft nach dem Ausschalten nach?

• Das ist normal, weil die Elektronik abgekühlt wird.

Die verwendeten KochgefaBe geben Gerausche ab?

• Das ist technisch bedingt; es besteht keine Gefahr für das Induktionskochfeld bzw. das Gefäß.

Pulsierendes Kochverhalten?

Die Induktionsheizkörper können ihre Leistung nur bis zu einer bestimmten Kochstufe herunter regeln. Unterhalb dieser Kochstufe fängt der Heizkorper an zu Takten. Das bedeutet, dass der Induktionsheizkorper abhängig von der gewährten Kochstufe in einer bestimmten Zeit ein- und wieder ausschalten. Dieses Taktverhalten ist hörbar und wird beim Kochen durch Aufsteigen und Versiegen von Blächen am Topboden sightbar. Das pulsierende Kochverhalten bei bestimmten Koch stufen ist normal und hat keine negativen Auswirkung gen auf das Kochergebnis. Abhilfe: Mollichst auf Töppe und Pfaffen mit starkem Topbo den und somit gutter Wärmespeicherung und Verteilung achten. Kochtopfe nach Möglichkeit immer mit einem passenden Deckel verschreiben. Beim Kochen ohne Deckel Goeshr viel Energie verloren.

8 Montageanleitung

8.1 Sicherheitshinweise für den Kuchenmöbelmonteur

• Furniere, Kleber bzw. Kunststoff beläge der angrenzenden Möbel mussen temperaturbeständig sein (min. 75^ ). Sind die Furniere und Beläge nicht genügend temperaturbeständig, können sie sich verformen.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein.
  Die Verwendung von Wandabschlussleisten aus Massivholz auf der Arbeitsplatte hinter dem Kochfeld ist zulässig, sofern die Mindestabstände gemäß den Einbauskizzen eingehalten werden.
  Die Mindestabstände der Muldenausschnitte nach hinten gemäß der Einbauskizze sind einzuhalten.
• Bei Einbau direkt geben einem Hochschrank ist ein Sicherheitsabstand von mindestens 50~mm einzuhalten. Die Seitenfläche des Hochschranks muss mit wärme festem Material verkleidet werden. Aus arbeitstechnischen Gründen sollen der Abstand jederch mindestens 300~mm betragen.
  Die Verpackungsmaterialien (Plastikfolien, Styropor, Nagel, etc.) müssen aus der Reichweite von Kindern gebracht werden, da diese Teile mögliche Gefahrenquellen darstellen. Kleinteile konnten verschlucht werden und von Folien gehen Erstickungsgefahr aus.

8.2 Belüftung

• Das Induktionskochfeld verfügt über einen Lüfter der automatisch ein- und abschaltet. Wenn die Temperaturwerte der Elektronik eine gewisse Schwelle überschreiben startet der Lüfter mit kleiner Geschwindigkeit. Wir das Induktionskochfeld intensiv benutz schaltet der Lüfter auf eine höhere Geschwindigkeit. Ist die Elektronik ausreichend abgekühlt reduziert der Lüfter seine Geschwindigkeit und schaltet wieder automatisch ab.
• Der Abstand zwischen Induktionskochfeld und Kuchenmöbel bzw. Einbaugeräten muss so gewählt werden, dass eine ausreichende Be- und Entlüfung der Induktion gewährleistet ist.
  Schaltet sich haufi g die Leistung einer Kochzone selbsttätig herunter oder ab (siehe Kapitel Überhitzungsschutz) so ist vermutlich die Kühlung nicht ausreichend. In thisem Fall ist es empfehlenswert die Rückwand des Unterschranks im Bereich des Arbeitsplattenausschnits zu offen n sowie die vordere Traversleiste des Mobels über die gesamte Breite des Kochfeldes zu entfern den damit ein besserer Luftzaustausch gegeben ist.

Zur besseren Belüftung des Kochfeldes wird vorne ein Luftspalt von mind. 5 mm empfohlen.

8.3 Einbau

Wichtige Hinweise

Eventuelle Traversleisten unterhalb der Arbeitsplatte müssen mindestens im Bereich des Arbeitsplattenausschnittes halten.
- Wenn bei Einbauherden der Pyrolysebetrieb staatfi ndet, darf das Induktionskochfeld nicht benutzt werden.
- Bei Einbau über einer Schublade ist darauf zu halten, möglichst keine spitzen Gegenstände in der Schublade gelagert werden. Diese können sich an der Unterseite des Kochfeldes verkanten und die Schublade blockieren.
- Befindet sich ein Zwischenboden unterhalb des Kochfeldes, muss der Mindestabstand zur Kochfeldunterseite 20 mm betragen, um eine ausreichende Belüfung des Kochfeldes zu gewährleisten.
- Der Einbau des Kochfeldes über Kältegeräten, Geschirrspulern sowie Wasch- und Trockengeräten ist nicht zulässig.
- Es ist davon zu sorgen, dass wegen Brandgefahr keine feuergeführlichen, leicht entzündbaren oder durch Wärme verformbaren Gegenstände direkt besoin oder unter dem Kochfeld angeordnet bzw. gelegt werden.

Kochfelddichtung

Vor dem Einbau ist die beiliegende Kochfelddichtung luckenlos einzulegen.

• Es muss verhindert werden, dass Flüssigkeiten zwischen Kochfeldrand und Arbeitsplatte oder zwischen Arbeitsplatte und Wand in elev. darunter eingebaute Elektrogeräte eindringen können.
• Bei Einbau des Kochfeldes in eine unebene Arbeitsplatte, z.B. mit einem keramischen oder ähnlichem Belag (Kacheln etc.) ist die elev. an dem Kochfeld befandliche Dichtung zu entfern und die Abdichtung der Kochfläche gegenüber der Arbeitsplatte durch plastische Dichtungsmaterialien (Kitt) vorzunehmen.
• Das Kochfeld auf keinen Fall mit Silikon einkleben! Ein späterer zerstörungsfreier Ausbau des Kochfeldes ist dann nicht mehr möglich.

Arbeitsplattenausschnitt

Der Ausschnitt in der Arbeitsplatte sollte möglichst exakt mit einem guten, geraden Sägeblatt oder einer Oberprüse vorgenommen werden. Die Schnittfl achen sollen den danach versiegelt werden, damit keine Feuchtigkeit eindringen kann.

Der Kochfeldausschnitt wird entsprechend den Abbildungen angefertigt. Die Glaskeramik-Kochfläche muss unbedingt eben und bündig aufliegen. Ein Verspannen kann zum Bruch der Glasplatte führen. Die Dichtung der Kochfläche auf einwandfrei Sitz und lückenlose Auflage prufen.

8.4 Elektrischer Anschluss

WARNING VOR ELEKTRISCHER ENERGIE! ES BESTEHT LEBENSGEFAHR!

In der Nähe these Symbols sind spannungsführende Teile angebracht. Abdeckungen, die damit gekennzeichnet sind, * dürfen nur von einer anerkannten Elektrofachkraft entfern't werden.

• Der elektrische Anschlussarf nur von einem autorisierten Fachmann vorgenommen werden!
  Die gesetzlichen Vorschriften und Anschlussbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
• Bei Anschluss des Gerätes ist eine Einrichtung vorzusehen, die es ermöglich, das Gerät mit einer Kontakt-Öff nungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze. Bei Anschluss und Reparatur Gerät mit einer dieser Einrichtungen stromlos machen.
• Der Schutzleiter muss so lang bemessen sein, dass er bei Versagen der Zugentlastung erst nach den stromfuhrenden Adern des Anschlusskabels auf Zug beansprucht wird.
  Die überschüssige Kabellänge muss aus dem Einbaubereich unterhalb des Gerätes herausgezogen werden.
  -itte beachten Sie,dass die vorhandene Netzspannung mit der auf dem Typenschild ubereinstimmt.
• Der vollständige Berührungsschutz muss durch den Einbau sichergestellt sein.
• Achtung: Falschanschluss kann zur Zerstörung der Leistungselektronik führen.
• Das Gerät ist nur für einen Festanschluss zugelassen. Esarficht mit einem Schukostecker angeschlossen werden.

Anschlusswerte

Netzspannung: 220-240V , 50/60 Hz

Komponentennennspannung: 220-240V

Keine Anschlussleitung werkseitigvorhanden

Zum Anschluss muss der Deckel der Anschlussdose auf der Geräteunterseite gelöst werden, um an die Anschlussklemme zu gelangen. Nach dem Anschluss muss der Deckel wieder befestigt und die Anschlussleitung mit der Zugentlastungsschelle gesichert werden.
Die Anschlussleitung muss mindestens dem Typ H05 RR-F entsprechen.

Anschlussleitung werkseitig vorhanden

• Das Kochfeld ist werkseitig mit einer temperaturbestandigen Anschlussleitung ausgestellt.
• Der Netzanschluss wird gemäß dem Anschlusssschema vorgenommen, ausgenommen die Anschlussleitung ist bereits mit einem Stecker ausgestellt.
• Wenn die Netzanschlussleitung theses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden. Um Gefährdungen zu vermeiden,arf dases nur durch den Hersteller oder seinen Kundendienst erfolgen.

8.5 Technische Daten

Abmessungen Kochfeld Höhe/ Breite/ Tiefe ............ mm	55x380x520
Kochzonen vorne ..................... cm / kW hinten ..................... cm / kW	20x24/ 1,6 (1,85) 20x24/ 2,1 (3,0)
Brückenfunktion ....... cm / kW 4	0x24/ 3,7
Kochfeld ..................... kW 3,7

• Leistung bei eingeschalteter Powerstufe

8.6 Inbetriebnahme

Nach dem Einbau des Feldes und nach dem Anlagen der Versorgungsspannung (Netzanschluss) erfolgt zuerst ein Selftest der Steuerung und es wird eine Serviceinformation für den Kundendienst angezeigt.

Wichtig: Zum Netzanschluss)durfen keine Gegenstände auf den Touch-Control Sensorlasten sein!

Mit einem Schwamm und Spulwasser kurz über die Oberfläche des Kochfeldes wischen und anschließend trockenreiben.

9 Außerbetriebnahme, Entsorgung

9.1 Außerbetriebnahme

Wenn das Gerä eines Tages ausgedient hat, erfolgt die Außerbetriebnahme.

• Schalten Sie die Sicherung in der Hausinstallation aus, um Stromschlaggefahr zu vermeiden.
• Entsorgen Sie das Kochfeld nach dem Ausbau umwelt-gerecht.

9.2 Verpackungs-Entsorgung

Entsorgen Sie die Transportverpackung möglichst umweltgerecht. Das Rückführren der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringgert das Müllaufkommen.

9.3 Altgeräte-Entsorgung

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgewerden muss.

Durch ihren Beitrag zum korrekten Entsorgen这点es Produktus schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling这点es Produktus erhalten Sie von Ihr Rathaus, Ihr Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Contents

1 General 50
