Produkttyp	Aktiver Subwoofer
Marke	Boston Acoustics
Modell	Classic CPS 8Wi
Lautsprecher	8 Zoll (203 mm) DCD (Deep Channel Design)
Verstärkerleistung	200 W RMS (350 W max)
Frequenzgang	31 Hz – 150 Hz
Abmessungen (H x B x T)	292 × 309 × 389 mm
Gewicht	Ca. 12 kg
Stromversorgung	230 V AC (Netzschalter bei 230V-Modellen)
Stromverbrauch	Standby: < 0,5 W (geschätzt)
Hauptfunktionen	BassTrac® (Anti-Verzerrung), DCD, einstellbare Trennfrequenz, Lautstärkeregelung, umschaltbare Polarität, Auto/On/Mute-Modus, Signalerfassung, Line- und Lautsprecherpegeleingänge, kompatibel mit optionalem Funk-Sender WT 50
Eingänge	Line-Pegel (RCA), LFE (RCA), Lautsprecherpegel (Schraubklemmen)
Ausgänge	Keine (aktiver Subwoofer)
Trennfrequenz	Variabel, 50 Hz – 150 Hz (ungefähr), Flanke 24 dB/Oktave
Gehäusematerial	Verstärkte MDF, schwarze Oberfläche
Mitgeliefertes Zubehör	Netzkabel, Bedienungsanleitung
Optionen	Funk-Sender WT 50 (separat erhältlich)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen. Überprüfen und reinigen Sie die Anschlüsse mindestens einmal im Jahr.
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen. Sorgen Sie für eine Mindestbelüftung von 50 mm um das Gerät. Bei Gewittern abziehen. Verwenden Sie nur vom Hersteller angegebenes Zubehör.
Ersatzteile und Reparaturfähigkeit	Kontaktieren Sie Ihren Boston Acoustics-Händler oder besuchen Sie Bostonacoustics.com für autorisierte Servicezentren.
Garantie	5 Jahre (Teile und Arbeit) für den Erstkäufer.
Allgemeine Informationen	Aktiver Subwoofer der Classic-Serie, ideal für 5.1-Heimkino oder Stereoanlage.

Häufig gestellte Fragen - Classic CPS 8Wi BOSTON ACOUSTICS

Wie schließe ich den Subwoofer an meinen Receiver an?

Verwenden Sie ein RCA-Kabel, um den Sub Out oder LFE-Ausgang Ihres Receivers mit dem Line Level/LFE-Eingang des Subwoofers zu verbinden. Falls Ihr Receiver keinen dedizierten Ausgang hat, verwenden Sie die Lautsprechereingänge (Speaker Level), indem Sie die + und - Anschlüsse der Hauptlautsprecher mit den entsprechenden Anschlüssen des Subwoofers verbinden.

Wie stelle ich die Lautstärke und die Trennfrequenz (Crossover) ein?

Stellen Sie die Lautstärke zunächst auf etwa 11 Uhr ein. Die Trennfrequenz sollte etwa 10 Hz über der unteren Grenzfrequenz Ihrer Hauptlautsprecher liegen. Passen Sie nach Gehör für einen natürlichen Mix an.

Was bedeutet die Leuchtanzeige an der Vorderseite?

Die Anzeige zeigt den Status an: Grün = Audio an (Audio On), Rot = Stumm (Mute) oder Standby, Aus = Gerät ausgeschaltet oder vom Strom getrennt.

Wie verwende ich die Funkfunktion?

Der Subwoofer ist kompatibel mit dem optionalen WT 50-Sender. Schließen Sie den Sender an einen Audioausgang Ihres Receivers und an eine Steckdose an. Stellen Sie die Wireless ID-Schalter auf dieselbe Position am Sender und am Subwoofer.

Warum schaltet sich mein Subwoofer nicht ein?

Überprüfen Sie, ob das Netzkabel an eine Steckdose angeschlossen ist (nicht an die Hilfssteckdose des Receivers). Stellen Sie sicher, dass der Schalter Audio On/Auto/Mute auf Auto oder On steht. Bei 230V-Modellen muss der Hauptschalter auf Ein stehen.

Wie stelle ich die Polarität ein?

Der Polaritätsschalter bietet zwei Positionen: 0° (normale Phase) und 180° (invertierte Phase). Hören Sie ein Stück mit kontinuierlichen Bässen und wählen Sie die Position, die den kräftigsten und dynamischsten Bass ergibt.

Kann ich den Subwoofer in der Nähe einer Wand oder in einer Ecke aufstellen?

Ja, das Aufstellen in Wandnähe oder in einer Ecke erhöht den Basspegel. Vermeiden Sie jedoch, die Rückseite mit Vorhängen oder Möbeln zu blockieren. Experimentieren Sie mit verschiedenen Positionen, um den besten Klang zu finden.

Was tun bei Brummen oder Summen?

Wenn Sie die Lautsprechereingänge verwenden, kann ein Brummen von einer Masse-Schieife herrühren. Verbinden Sie einen Erdungsdraht zwischen einem RCA-Eingang des Subwoofers und einem RCA-Ein-/Ausgang des Receivers (nur die Mantel). Schlagen Sie im Schaltplan in der Anleitung nach.

Wie pflege ich den Subwoofer?

Reinigen Sie das Gerät mit einem trockenen Tuch. Überprüfen und reinigen Sie die Anschlüsse mindestens einmal im Jahr. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.

Wie ist die Garantie für dieses Produkt?

Boston Acoustics gewährt eine eingeschränkte Garantie von 5 Jahren für den Erstkäufer, die Material- und Verarbeitungsfehler abdeckt. Bewahren Sie Ihren Kaufbeleg auf. Die Garantie deckt keine Schäden durch unsachgemäße Verwendung oder nicht autorisierte Reparaturen ab.

BEDIENUNGSANLEITUNG Classic CPS 8Wi BOSTON ACOUSTICS

/ Sicherheitshinweise /

Konformitätserklärung

Français

Caissons de graves Boston

Classic Series / Guide de

WICHTIgE SICHERHEITSANWEISUNgEN

Dieses am Gerät angebrachte Symbol weist auf die Gefahren durch Stromspannung hin.

Dieses am Gerät angebrachte Symbol weist den Benutzer darauf hin, alle Sicherheitsanweisungen in diesem Handbuch genau durchzulesen.

Dieses am Gerät angebrachte Symbol weist auf Doppelisolierung hin.

1. Lesen Sie diese Anweisungen durch.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Folgen Sie allen Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es mit einem trockenen Tuch.
7. Blockieren Sie keine Ventilationsöffnungen. Nehmen Sie die Installation gemäß den Herstelleranweisungen vor.
8. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen wie Heizkörper, Abluftgitter, Öfen oder andere Apparate (auch Verstärker), die Hitze produzieren.
9. Beachten Sie die Sicherheitsrelevanz des Schukosteckers oder des gepolten Steckers. Ein gepolter Stecker verfügt über zwei flache Kontakte, einer breiter als der andere. Ein Schukostecker hat zwei flache Kontakte und einen dritten Kontaktstift. Der breitere Kontakt oder der dritte Kontaktstift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, kontaktieren Sie einen Elektriker, um die veraltete Steckdose auszutauschen.
10. Achten Sie darauf, dass niemand auf das Netzkabel tritt und dass es nicht abgeklemmt wird. Besonders zu beachtende Stellen sind hierbei jene am Stecker, an Steckerleisten und am Anschluss zum Gerät.
11. Verwenden Sie nur vom Hersteller spezifizierte Ersatzteile und Zubehör.
12. Sie sollten bei Gewittern oder während längerer Zeiträume, in denen das Gerät unbenutzt bleibt, den Netzstecker herausziehen.
13. Lassen Sie alle Reparatur- oder Wartungsarbeiten von qualifiziertem Servicepersonal durchführen. Wartungsarbeiten sind nötig, wenn das Gerät in einer der folgenden Weisen beschädigt wurde: Beschädigung des Netzkabels oder Netzsteckers, Flüssigkeit oder ein Fremdkörper ist in das Geräteinnere eingedrungen, das Gerät war Regen oder Nässe ausgesetzt, das Gerät arbeitet trotz Einhaltung der Bedienungsanweisung nicht ordnungsgemäß oder das Gerät ist heruntergefallen.
14. Halten Sie einen Mindestabstand von 2" (50 mm) um Vorder-, Rück- und Seitenteile des Geräts herum frei, um eine ausreichende Belüftung zu gewährleisten. Die Belüftung darf nicht durch ein Abdecken der Belüftungsöffnungen oder ein Platzieren von Zeitungen, Tischtüchern, Vorhängen usw. auf oder um das Gerät herum behindert werden.
15. Es sollten keine offenen Lichtquellen wie brennende Kerzen auf dem Gerät abgestellt werden.

WARNUNg! Um die Gefahr von Brand oder Elektroschock zu reduzieren, halten Sie dieses Gerät von Regen und Feuchtigkeit fern.

Dieses am Gerät angebrachte Symbol weist darauf hin, dass das Gerät bei einer Sammelstelle für Elektronikschrott abgegeben muss und nicht mit dem Hausmüll entsorgt werden darf.

1. Das Gerät sollte vor herabfallenden Tropfen oder Spritzern geschützt werden. Es sollten keine mit Flüssigkeit gefüllten Objekte wie z.B. Vasen auf dem Gerät abgestellt werden.
2. Es muss entweder die Stromversorgung an der Rückseite des Gerätes oder der Netzstecker zugänglich sein, damit das Gerät jederzeit von der Stromversorgung genommen werden kann.
3. Um dieses Gerät vollständig vom Netzstrom zu trennen, ziehen Sie den Netzstecker aus der Steckdose.
4. Der Netzstecker des Netzanschlusskabels muss leicht betriebsbereit bleiben.

Amerikanische Verbraucher:

Hinweis: Dieses Gerät wurde Prüfungen unterzogen und dabei wurde die Übereinstimmung mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Richtlinien festgestellt. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bieten, wenn das Gerät zuhause eingesetzt wird. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese auch abstrahlen, wenn es nicht gemäß den Anweisungen aufgestellt und verwendet wird und kann dadurch schädliche Störungen im Funkverkehr hervorrufen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Interferenzen auftreten. Falls dieses Gerät Störungen beim Radio- oder Fernsehempfang verursacht, was durch ein Fin- und Ausschalten des Gerätes überprüft werden kann, ist der Benutzer angehalten, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neueinstellung oder Standortwechsel der Empfangsantenne.
• Vergrößerung des Abstands zwischen Gerät und Receiver.
• Schließen Sie das Gerät an eine andere Steckdose an als die, in der der Receiver eingesteckt ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Kanadische Verbraucher

This class B digital apparatus complies with Canadian ICES-003 (Dieses Digitalgerät der Klasse B entspricht der kanadischen ICES-003-Norm).

Spezifikationen CPS 12Wi CPS 10Wi CPS 8Wi

Frequenzbereich: 25Hz – 150Hz 28Hz – 150Hz 31Hz – 150Hz

Verstärkerleistung:		400 Watt RMS-Leistung(850 Watt Höchstwert)	300 Watt RMS-Leistung(650 Watt Höchstwert)	200 Watt RMS-Leistung(350 Watt Höchstwert)
Basstreiber:		12" (305 mm) DCD	10" (254 mm) DCD	8" (203 mm) DCD
Abmessungen: (H x B x T)(397 x 416 x 431mm)		15^11/_16 × 16^7/_16 × 17'' (352 x 372 x 431mm)	13^7/_8 × 14^11/_16 × 17'' (292 x 309 x 389mm)	11^1/_2 × 12^3/_16 × 15^3/_8''
Gewicht:(22kg)		48,5 lbs(16,8kg)	40 lbs(11,7kg)	26 lbs

Einführung

Die Wireless-Ready Subwoofer der Classic-Serie von Boston Acoustics

Vielen Dank, dass Sie Boston Acoustics gewählt haben. Die Wireless-Ready Subwoofer der Classic-Serie umfassen qualitativ hochwertige Komponenten, die den legendären Boston-Sound liefern. Die Subwoofer eignen sich perfekt für den Einsatz in einem 5.1-Kanal Qualitätsheimkino oder -musiksystem. Sie verfügen über ein erstaunlich kompaktes Gehäuse und produzieren beeindruckend tiefe Bässe und einen hohen Output. Darüber hinaus verfügen sie über BassTrac®, eine von Boston selbst entwickelte Schaltung, die dem Eingangssignal zum Subwoofer folgt und verhindert, dass sein Verstärker zu hörbaren Verzerrungen getrieben wird. Der Vorteil: der Bass bleibt in jeder Hörstufe sauber und stark.

Ausstattung

• Spielen drahtlos mit dem optionalen WT 50 Wireless Transmitter
  • 12", 10", und 8" Woofer
  • 200 bis 400 Watt RMS
• Nach vorne abstrahlender Bass mit hohem Output, Design mit Front-Anschluss
• Woofer im Deep Channel® Design (DCD) für mehr Bass mit weniger Verstärker-Power
  • BassTrac-Schaltung für einen griffigen, verzerrungsfreien Bass auf allen Ausgangsebenen
  • Anpassbare Crossover-Frequenz und Lautstärkeregler
  • Umschaltbare Polarität
  • Automatische Signalerkennungsschaltung mit Audio-On
  • Lautsprecher- und Line-Level-Eingänge
  • Extra stabiles, verstärktes Gehäuse

Auspacken des Systems

Packen Sie die den Subwoofer vorsichtig aus Sollten Sie Anzeichen eines Transportschadens feststellen, wenden Sie sich unverzüglich an den Händler und/oder Lieferservice. Bewahren Sie den Frachtkarton und das Verpackungsmaterial zur späteren Wiederverwendung auf. Achten Sie darauf, die Rechnung an einem sicheren Ort aufzubewahren, da Sie sie eventuell für Garantiezwecke später benötigen.

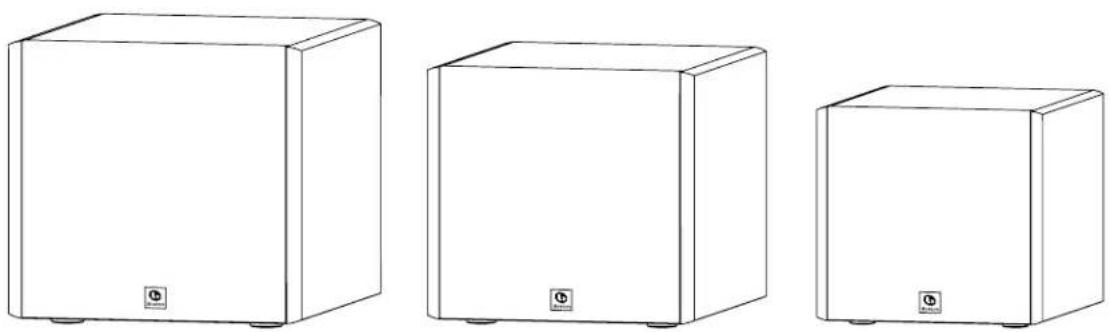

CPS 12Wi, CPS 10Wi, und CPS 8Wi Subwoofer

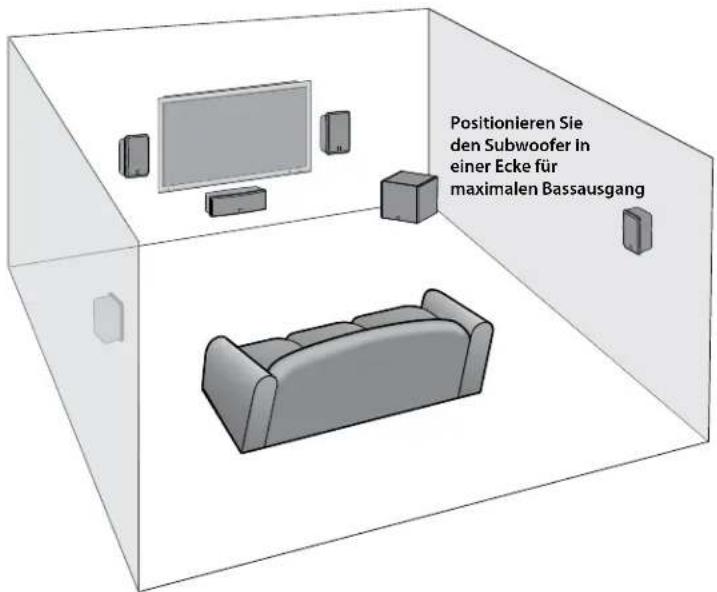

Aufstellungsoptionen

Stellen Sie den Subwoofer neben eine Wand oder in eine Ecke in der Nähe Ihrer Hauptlautsprecher. Der Klang ist für gewöhnlich dann am besten, wenn der Subwoofer sich innerhalb eines 15-Feet (4,5 m)-Radius um die Hauptlautsprecher befindet. Durch den gestochen scharfen Crossover Roll-Off mit 24 dB/Oktave kann das Gerät wenn nötig auch weiter entfernt von den Hauptlautsprechern aufgestellt werden. Da das menschliche Ohr die niedrigen Frequenzen des Subwoofers nicht zuordnen kann, hört es sich trotzdem so an, als würde der Bass aus den Hauptlautsprechern kommen. Probieren Sie es am besten aus, die meisten Positionen im Raum werden gut funktionieren.

Das Niveau des Bassausgangs des Subwoofers variiert je nachdem, an welcher Stelle im Raum man ihn aufstellt. Wird er nahe einer Wand positioniert, wird die Lautstärke betont. Ein Aufstellen in der Ecke bietet den höchsten Bassausgang. Wird er ganz von der Wand weg gestellt, wird eventuell zu wenig Bass erzeugt. Ungeachtet des natürlichen Bass-Niveaus innerhalb des Raums haben Sie immer die Möglichkeit, den Subwoofer mit Hilfe der eingebauten Lautstärkekontrolle einzustellen. Sollten Sie den Subwoofer einmal von seinem angestammten Platz wegbewegen, überprüfen Sie alle Einstellungen.

WICHTIg: Stellen Sie den Subwoofer nie so auf, dass die Möglichkeit eines Kontakts zwischen dem hinteren Panel und Vorhängen oder Möbeln besteht.

Anschlüsse

Nachdem Ihre Lautsprecher ordentlich platziert worden sind, können Sie Ihr System nun verkabeln.

HINWEIS: Die Elektronik des Subwoofers wird immer mit Strom versorgt, wenn er nicht ausgesteckt ist oder der Audio-On/Ein-Schalter an der Rückseite auf Mute/Stumm gestellt ist. Die Auto-On/Ein-Schaltung aktiviert und deaktiviert lediglich den Leistungsverstärker. Stellen Sie sicher, dass Ihr Subwoofer und Receiver ausgesteckt sind, wenn Sie sie anschließen (230 V Modelle werden mit einem Netzschalter geliefert, der die Stromzufuhr des Subwoofers komplett abschaltet).

Strom: Sie sollten den Subwoofer immer in eine Wandsteckdose oder eine dedizierte Steckdose einstecken. Einige Receiver verfügen über eine Schaltersteckdose. Diese sollten Sie nicht verwenden. Diese geräteeigenen Steckdosen bieten nicht genügend Spannung oder ordentliche Isolierung für eine Endstufe, wie sie in ihrem Subwoofer vorhanden ist.

Line-Level oder LFE-Eingang: Verwenden Sie bei den meisten Systemen den Line-Level- oder LFE-Eingang. Diese Eingänge empfangen das Line-Level-Signal vom Subwoofer-Ausgang Ihres Receivers. Das Handbuch Ihres Receivers gibt an, welcher Eingang sich am besten eignet.

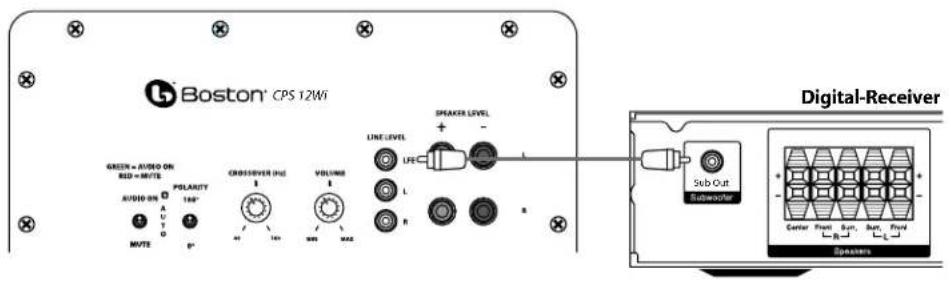

Anschluss des Subwoofers an das Digital-Home-Theater-System mit Hilfe von LFE

Digital-Home-Theater-Geräte der Versionen 5.1, 6.1 und 7.1 stellen einen Kanal (Kanal "1") zur Verfügung, um spezielle, in digital verschlüsselten Soundtracks enthaltene LFE-Informationen (wie Explosionen und Donner) wiederzugeben.

Wählen Sie im Setup-Menü Ihres Receivers die Einstellung "subwoofer-yes" aus. Auf diese Weise angeschlossen muss der Verstärker des Receivers die schwierigen tiefen Bassignale nicht mehr wiedergeben, die zu hörbaren Verzerrungen führen können. In einigen Fällen kann dies auch von verschiedenen anderen Einstellungen eines Receivers abhängen. Wir empfehlen Ihnen für weitere Informationen und Hilfestellungen das Handbuch Ihres Receivers zu Rate zu ziehen.

Verwenden Sie ein RCA-Kabel (nicht im Lieferumfang enthalten), um den LFE-Subwooferausgang Ihres Digital-Receivers mit dem Subwoofer zu verbinden.

Schließen Sie das andere Ende an den Line-Level/LFE-Eingang an.

Anschluss des Subwoofers an ein Stereo- oder Dolby® Pro Logic® System

Verwenden Sie für Stereo- oder Dolby Pro Logic Systeme den "Sub Out"-Anschluss von Ihrem Receiver zum Subwoofer-Eingang, der mit "L" oder "R" beschriftet ist.

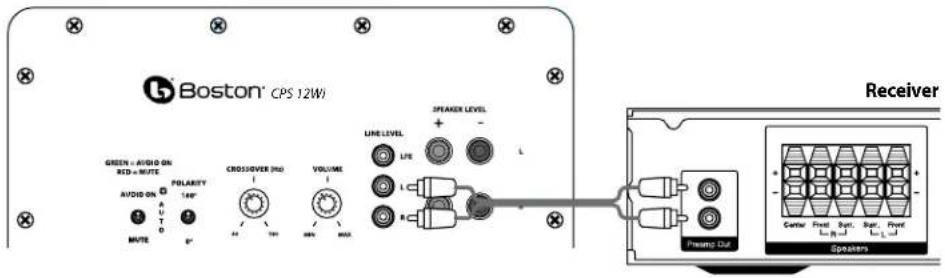

Anschluss an ein elektronisches Gerät ohne Subwoofer-Ausgang

Wenn der Receiver in Ihrem System keinen Subwoofer- oder LFE-Ausgang hat, können Sie den CSP Wi Subwoofer an einen Preamp-Ausgang anschließen. Verwenden Sie ein Stereo-RCA-Kabel (nicht im Lieferumfang enthalten), um die Preamp-Ausgänge an die Line-Level-Eingängen anzuschließen, die mit den Buchstaben "L" und "R" markiert sind.

Einstellung des Crossover-Reglers

Wenn Sie die Line-Level-Eingänge (nicht den LFE-Eingang) verwenden, wird der im Subwoofer eingebaute Crossover eingesetzt. Zunächst stellen Sie den Crossover-Regler des Subwoofers etwa 10 Hz über dem unteren Limit der Bass-Response Ihrer Hauptlautsprecher ein. Nehmen Sie die Feineinstellung des Crossovers nach Gehör vor, um eine optimale Mischung mit Ihren Hauptlautsprechern zu erzielen. Die beste Einstellung des Crossover-Reglers hängt von der Platzierung der Lautsprecher und Ihren persönlichen Vorliebe ab.

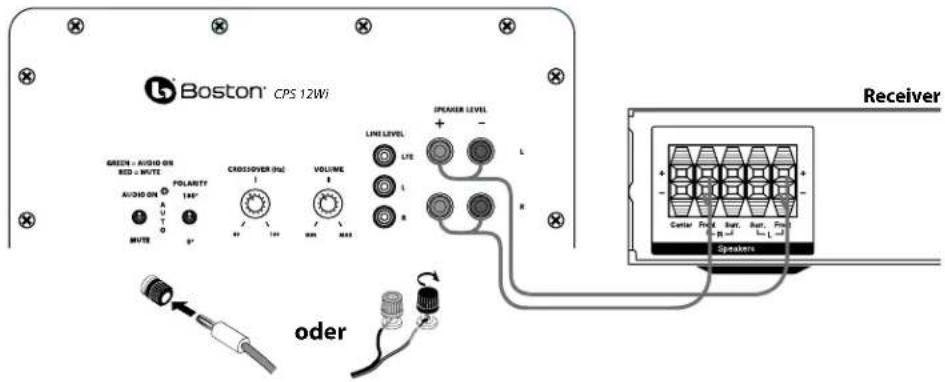

Lautsprecherpegel

Verwenden Sie diese hochklassigen Anschlüsse bei Receivern, die nicht über einen Subwoofer-Ausgang verfügen. Die Lautsprecherausgänge nehmen die Signale von Links- und Rechtskanal-Lautsprechern von Ihrem Receiver auf. Wenn Sie einen Home-Theater-Receiver verwenden, stellen Sie den Lautsprechertyp auf "large" (groß) ein. Die Einstellung Large erzeugt einen volleren Sound.

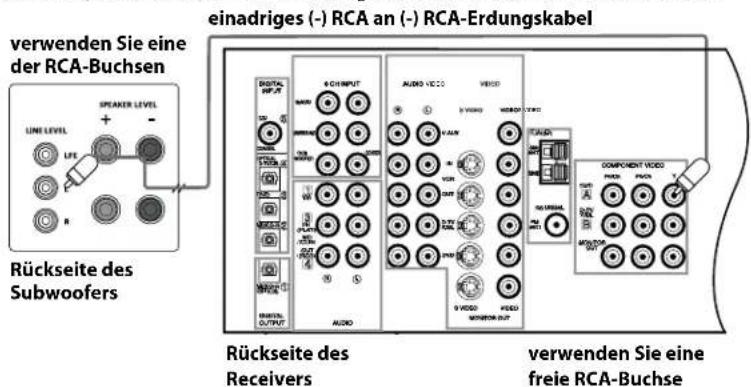

Bei manchen Receivern werden für die Lautsprecher Erdungsstromkreise verwendet, die eventuell mit externen Audioprodukten wie z.B. Subwoofern nicht kompatibel sind. Wenn statt Line-Level-Kabeln Lautsprecherkabel verwendet werden, kann diese Inkompatibilität zu einem hörbaren Dröhnen führen, sobald der Receiver ausgeschaltet oder auf einen anderen Lautsprecherkanal umgeschaltet wird. Falls dies bei Ihrem Subwoofer von Boston Acoustics passiert, müssen Sie ein Erdungskabel verwenden und dieses entweder

an den RCA-Line-Eingang am Subwoofer oder an einen unbenutzten RCA-Line-Eingang oder -Ausgang an Ihrem Receiver (siehe Darstellung) anschließen. Ein für diese Anwendung geeignetes Erdungskabel besteht idealerweise aus zwei männlichen RCA-Steckern, deren negative Außenanschlüsse (oder „Sleeves“) mit einem beliebig langen einadrigen Kupferkabel miteinander verbunden sind. Die inneren positiven (oder „Pin“) Anschlüsse sollten in keinen der Stecker verdrahtet werden.

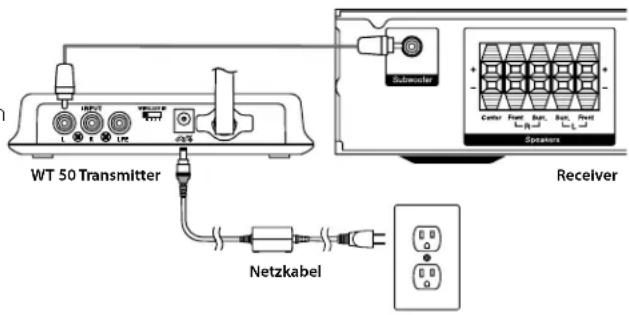

Optionaler Wireless Transmitter WT 50

Power für den Transmitter

Stecken Sie den Netzstecker des Transmitters in eine Netzsteckdose ein. Die Stromversorgung des Transmitters benötigt sehr wenig Strom, daher können Sie ihn in eine Hilfssteckdose am Receiver einstecken. Stecken Sie den Stecker am Netzkabel in den mit 18V DC beschrifteten Stromeingang am Transmitter ein.

Drahtlos-ID-Schalter

Sowohl der CPS Wi Subwoofer als auch der optionale Wireless Transmitter verfügen über Drahtlos-ID-Schalter (zu finden jeweils auf der Rückseite des Subwoofers und des Transmitters). Die verschiedenen Schaltereinstellungen ändern den digitalen Identifikationscode des drahtlosen Signals, das der WT 50 an den Subwoofer sendet. Die beiden Schalter müssen sich in derselben Position befinden. Normalerweise müssen Sie diese Schalter nie neu einstellen. Sie werden dann genutzt, wenn Sie zuhause mehr als einen CPS Wi Subwoofer betreiben. Verwenden Sie unterschiedliche Einstellungen bei den Drahtlos-ID-Schaltern, damit die Subwoofer sich nicht gegenseitig stören.

Hinweis: Schließen Sie dieselbe Audioquelle nicht gleichzeitig an den Subwoofer und den WT 50 Wireless Transmitter an.

WIRELESS ID

Betrieb

Audio On/Auto/Mute (Audio Ein/Auto/Stumm)

Stecken Sie das Netzkabel Ihres Subwoofers in eine Wandsteckdose. Verwenden Sie nicht die Steckdosen auf der Rückseite des Receivers. Stellen Sie den Audioschalter auf die gewünschte Einstellung.

AUDIO ON/EIN – Der Subwoofer ist immer eingeschaltet.

AUTO – Das Audiosignal des Subwoofers schaltet sich von selbst ein, sobald ein Signal empfangen wird. Wird kein Signal entdeckt, schaltet er automatisch nach einigen Minuten in den Stumm-Modus um.

MUTE/STUMM – Der Subwoofer ist stumm geschaltet und erzeugt keinen Ton. Wenn Sie den Subwoofer einige Zeit nicht verwenden oder Strom sparen möchten, können Sie ihn ausstecken. (Nur bei 230 V Modellen können Sie den Hauptschalter ausschalten, den Sie neben dem Netzkabel finden)

Eine LED-Anzeige neben dem Polaritätsschalter zeigt an, in welchem Modus der Subwoofer sich befindet.

OFF/AUS – Der Subwoofer ist ausgesteckt (oder der Hauptschalter ist bei 230 V Modellen ausgeschaltet)

ROT – Stummschaltung (Kein Signal wird empfangen, Amp Off/Aus)

GRÜN – Audio-On/Ein (Signal wird empfangen, Amp On/Ein)

Der Subwoofer schaltet automatische in den Mute-Modus, wenn er mehrere Minuten lang kein Signal vom System erhalten hat. Das Subwoofer-Audiosignal schaltet sich dann sofort EIN, wenn ein Signal empfangen wird.

Polaritätsregler

(0° oder 180°): Wählt die reguläre (0°) oder invertierte (180°) Phase für den Subwoofer aus. Stellen Sie diesen Schalter so ein, dass der vollste, dynamischste Bass ertönt. Der Effekt dieser Phase ist bei Percussion-Instrumenten mit niedriger Frequenz oder Musik mit einer sich ständig wiederholenden Bassline am deutlichsten zu hören.

Crossover-Regler

Regelt die Frequenz des Tiefpasses für den Subwoofer. Hinweis: Dieser Regler ist nicht aktiv, wenn die LFE-Eingangsbuchse verwendet wird.

Lautstärkeregler

Stellen Sie den Volume-/Lautstärkeregler des Subwoofers auf die 11-Uhr-Position ein. Wenn Sie nichts vom Subwoofer hören, überprüfen Sie das Netzkabel, den Audio-On/Ein-Schalter, den Power-Schalter (bei 230 V Modellen) und die Eingangskabel..

Drehen Sie am Volume-/Lautstärkeregler des Subwoofers, bis Sie eine Übereinstimmung zwischen dem Hauptlautsprecher und dem Subwoofer hören. Die Bass-Response sollte den Raum nicht übertönen, sondern eher so eingestellt sein, dass eine natürliche Vermischung quer durch die gesamte musikalische Bandbreite besteht.

Wartung und Kundendienst

Alle Kabelverbindungen sollten wenigstens einmal im Jahr inspiziert und gereinigt oder erneuert werden.

Falls ein Problem auftritt, überprüfen Sie, ob alle Kabel angeschlossen sind. Falls ein Problem mit einem Lautsprecher auftritt, verkabeln Sie ihn an einem anderen Standort innerhalb des Systems. Sollte das Problem fortbestehen, liegt es am Lautsprecher. Funktioniert der Lautsprecher am neuen Standort einwandfrei, so ist dies ein Anzeichen für ein tieferes Problem mit der Elektronik des Systems. Für den Fall, dass Ihre Lautsprecher eine Wartung benötigen, wenden Sie sich an ihren örtlichen Boston Acoustics Händler oder besuchen Sie bostonacoustics.com/dealers, wo sie eine Liste von Händlern in Ihrer Nähe finden.

Eingeschränkte Garantie

Boston Acoustics garantiert dem Erstkäufer eines Subwoofers der Classic-Serie für einen Zeitraum von 5 Jahren ab Kaufdatum, dass dessen mechanische Teile frei sind von Materialfehlern und Verarbeitungsmängeln. Die Garantiedauer für die elektrischen Komponenten beträgt 1 Jahr.

Ihre Verantwortung besteht darin, sie entsprechend der beigefügten Anleitung zu installieren und zu betreiben, sie sicher bei einer autorisierten Boston Acoustics Service-Vertretung anzuliefern und den Kauf durch Vorlage des Verkaufsbelegs nachzuweisen, falls Garantieleistungen in Anspruch genommen werden.

Von dieser Garantie ausgeschlossen sind Schäden, die auf Missbrauch, unsachgemäße Installation, Unfall, Fracht oder Reparaturen/Modifikationen zurückzuführen sind, die von jemand anderem als einer autorisierten Boston Acoustics Service-Vertretung durchgeführt wurden.

Diese Garantie ist auf das Boston Acoustics Produkt beschränkt und erstreckt sich nicht auf etwaige damit verbundene Geräte. Diese Garantie deckt auch keine Kosten für den Ausbau oder die erneute Installation. Diese Garantie ist verwirkt, falls die Seriennummer entfernt oder unleserlich ist. Diese Garantie verleiht Ihnen bestimmte Rechte. Darüber hinaus haben Sie unter Umständen weitere Rechte, die von Staat zu Staat variieren.

Reparaturanforderung

Nehmen Sie zunächst Kontakt mit dem Händler auf, bei dem Sie das Produkt gekauft haben. Wenn dies nicht möglich ist, schreiben Sie an:

Oder kontaktieren Sie uns per E-Mail unter:

US: [e-mail]

Asien und Pazifik: [e-mail]

Wir werden Ihnen unverzüglich mitteilen, wie Sie weiter vorgehen sollten. Falls Ihr Subwoofer der Classic-Serie zurückgeschickt werden muss, versenden Sie ihn bitte frachtfrei. Nach der Reparatur werden wir ihn in den USA und in Kanada ebenfalls frachtfrei zurücksenden.

Nur für Kunden in der EU

Dieses auf dem Produkt angebrachte Symbol weist darauf hin, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf. Es muss bei einer Sammelstelle für Elektronikschrott abgegeben oder dem Händler zurückgegeben werden, wenn ein ähnliches Produkt erworben wird. Der Hersteller hat für das Recycling dieses Produktes bezahlt. Dies trägt zur Wiederverwertung und zum Recycling bei, minimiert schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit und vermeidet Geldbußen für unsachgemäße Entsorgung.
