BEDIENUNGSANLEITUNG Classic CPS 12Wi BOSTON ACOUSTICS

/Sicherheitshinweise/

Konformitätserklarung

Français

Caissons de graves Boston

Classic Series / Guide de

WICHTIgE SICHERHEITSANWEISUNgEN

Dieses am Gerät angebrachte Symbol weist auf die Gefahren durch Stromspannung hin.

Dieses am Gerat angebrachte Symbol weist den Benutzer darauf auf hin, alle Sicherheitsanweisungen in thisem Handbuch genau durchzulesen.

Dieses am Gerät angebrachte Symbol weist auf Doppelisolierung hin.

1. Lesen Sie diese Anweisungen durch.
2. Bewahren Sie diese Anweisungen auf.
3. Beachen Sie alle Warnungen.
4. Folgen Sie allen Anweisungen.
5. Verwenden Sie die geser Gerät nicht in der Nane von Wasser.
6. Reinigen Sie es mit einem trockenen Tuch.
7. Blockieren Sie keine Ventilationsöffnungen. Nehmen Sie die Installation gemäß den Herstelleranweisungen vor.
8. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen wie Heizkorper, Abluftgitter, Öfen oder andere Apparate (auch Veränder), die Hitzeprodukieren.
9. Beachen Sie die Sicherheitsrelevanz des Schukosteckers oder des gepolten Steckers. Ein gopelter Stecker verfügt über zwei flache Kontakte, einer breiter als der andere. Ein Schukostecker hat zwei flache Kontakte und einen dritten Kontaktstift. Der breitere Kontakt oder der dritte Kontaktstift dienen ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, kontaktieren Sie einen Elektriker, um die veraltete Steckdose auszutauschen.
10. Achten Sie darauf, dass niemand auf das Netzkabel tritt und dass es nicht abgeklemmt wird. Besonders zu beachtende Stellen sind hierbei jene am Stecker, an Steckerleisten und am Anschluss zum Gerät.
11. Verwenden Sie nur vom Hersteller spezifizierte Ersatzteile und Zubehör.
12. Sie sollenen bei Gewittern oder während längerer Zeiträume, in denen das Gerät unbenutzt bleibt, den Netzstecker hersausziehen.
13. Lassen Sie alle Reparatur- oder Wartungsarbeiten von qualifiziertem Servicepersonal durchführten. Wartungsarbeiten sind notig, wenn das Gerät in einer der folgenden Weisen beschädigt wurde: Beschädigung des Netzkabels oder Netzsteckers, Flüssigkeit oder ein Fremdkörper ist in das Geräteinnere eingedrungen, das Gerät war Regen oder Nasse ausgesetzt, das Gerät arbeitetriotz Einhaltung der Bedienungsanweisung nicht ordnungsgemäß oder das Gerät ist heruntergefallen.
14. Halten Sie einen Mindestabstand von 2" (50 mm) um Vorder-, Rück- und Seitenteile des Geräts herum frei, um eine ausrechende Belüftung zu gewährleisten. Die Belüfung dart nicht durch ein Abdecken der Belüftungsöffnungen oder ein Platzierten von Zeitungen, Tischüchem, Vorhängen usw. auf oder um das Gerät herum befindert werden.
15. Es sollen den keine offenen Lichtquellen wie brennende Kerzen auf dem Gerat abgestellt werden.

WARNING! Um die Gefahr von Brand oder Elektronschock zu reduzieren, halten Sie diese Gerät von Regen und Feuchtigkeit fern.

Dieses am Gerät angebrachte Symbol weist daraufhin, dass das Gerät bei einer Sammelstelle fürElektronikschrott abgegeben muss und nicht mit demHausmüll entsorgt werden damit.

1. Das Gerät sollte vor herabfallenden Tropfen oder Spritzem geschützt werden. Es sollen den keine mit Flüssigkeit gefüllten Objekte wie z.B. Vasen auf dem Gerät abgestellt werden.
2. Es muss entweder die Stromversorgung an der Rückseite des Gerätes oder der Netzstecker zugänglich sein, damit das Gerät jederzeit von der Stromversorgung genommen werden kann.
3. Um diesen Gerat vollständig vom Netzstrom zu trennen, zieren Sie den Netzstecker aus der Steckdose.
4. Der Netzstecker des Netzanschlusskabels muss kein betriebsbereit bleiben.

Amerikanische Verbraucher:

Hinweis: Dieses Gerat wurde Prüfungen unterzogen und damit wurde die Übereinstimmung mit den Grenzwerten für Digitalergezte der Klasse B gemäß Teil 15 der FCC-Richtlinien festgestellt. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bieten, wenn das Gerat zuhause eingesetzt wird. Dieses Gerat erzeugt und verwendet Hochfrequenzenergie und kann diese auch abstrahlen, wenn es nicht gemäß den Anweisungen aufgestellt und verwendet wird und kann dadurch schädliche Störungen im Funkverkehr hervorufen. Es kann jedoch nicht garantiert worden, dass bei einer bestimmen Installation keine Interferenzen auftreten. Falls这点es Gerat Störungen beim Radio- oder Fernsehempfang verursacht, was durch ein Ein- und Ausschalten des Geratos überprüft worden kann, ist der Benutzer angeschalten, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

Neueinstellung oder Standortwechsel der Empfangsantenne.
Vergroberung des Abstands zwischen Gerät und Receiver.
SchlieBen Sie das Gerat an eine andere Steckdose an als die, in der der Receiver eingesteckt ist.
Wenden Sie sich an den Handlender oder einen erfahrenen Radio-/Fernsehtechniker.

Kanadische Verbraucher

This class B digital apparatus complies with Canadian ICES-003 (Dieses Digitalgerat der Klasse B entspricht der kanadischen ICES-003-Norm).

Spezifikationen CPS 12Wi CPS 10Wi CPS 8Wi

Frequenzbereich: 25Hz - 150Hz 28Hz - 150Hz 31Hz - 150Hz

Verständlicher leistung:		400 Watt RMS-Leistung (850 Watt Höchstwert)	300 Watt RMS-Leistung (650 Watt Höchstwert)	200 Watt RMS-Leistung (350 Watt Höchstwert)
Basstreiber:		12" (305 mm) DCD	10" (254 mm) DCD	8" (203 mm) DCD
Abmessungen: (H x B x T) (397 x 416 x 431mm)	(352 x 372 x 431mm)	151/16 x 167/16 x 17" (292 x 309 x 389mm)	137/8 x 1411/16 x 17"	111/2 x 123/16 x 153/8"
Gewicht: (22kg)	(16,8kg)	48,5 lbs (11,7kg)	40 lbs	26 lbs

Einführung

Die Wireless-Ready Subwoofer der Classic-Serie von Boston Acoustics

Vielen Dank, dass Sie Boston Acoustics gewählt haben. Die Wireless-Ready Subwoofer der Classic-Serie umfassen qualitativ hochwertige Komponenten, die den legendären Boston-Sound liefern. Die Subwoofer eignen sich perfect für den Einsatz in einem 5.1-Kanal Qualitätsehmino oder -musiksystem. Sie verfügen über ein erstaunlich kompaktes Gehäuse und produzieren beeindrückend tiefe Basse und einen hohen Output. Darüber hinaus verfügen sie über BassTrac®, eine von Boston selbst entwickelte Schaltung, die dem Eingangssignal zum Subwoofer folgt und verhindert, dass sein Veränder zu hörbaren Verzerrungen getrieben wird. Der Vorteil: der Bass bleibt in jeder Hörstufe sauber und stark.

Ausstattung

• Spieler drahtlos mit dem optionalen WT 50 Wireless Transmitter
  12, 10, und 8" Wooper
  200 bis 400 Watt RMS
• Nach vorne abstrahlender Bass mit hohem Output, Design mit Front-Anschluss
• Woofer im Deep Channel Design (DCD) für mehr Bass mit weniger Veränder Power
  BassTrac-Schaltung fur einen griffigen, verzerrungsfreien Bass auf allen Ausgangsebenen
  Anpassbare Crossover-Frequency und Lautstärkeregler
  Umschaltbare Polarität
• Automatische Signalerkennungsschaltung mit Audio-On
  Lautsprecher- und Line-Level-Eingänge
  Extra stables,verstärktes Gehause

Ausb packen des Systems

Packen Sie die den Subwoofer vorsichtig aus Sollen Sie Anzeichen eines Transportschadens feststellen, wenden Sie sich unverzüglich an den Handler und/oder Liefererservice. Bewahren Sie den Frachtkarton und das Verpackungsmaterial zur späteren Wiederverwendung auf. Achten Sie darauf, die Rechnung an einem sicheren Ort aufzubewahren, da Sie sie eventuell für Garantiezwecke später benötigen.

CPS 12Wi, CPS 10Wi, und CPS 8Wi Subwoofer

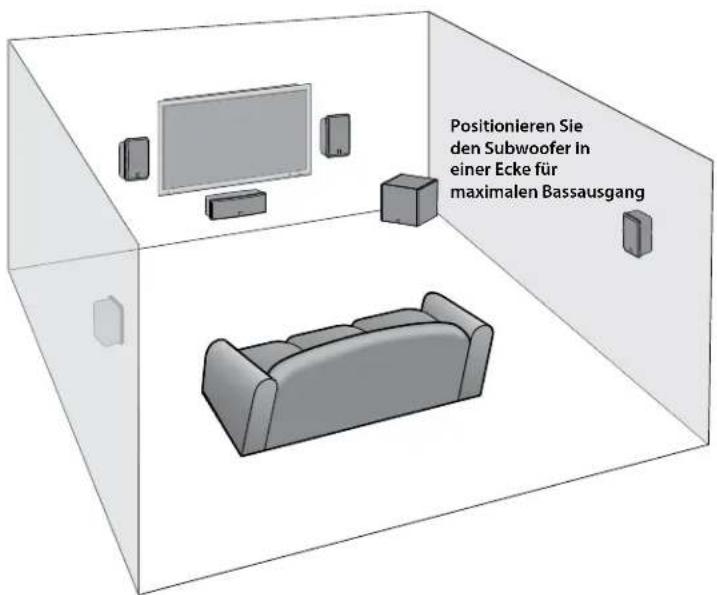

Aufstellungsoptionen

Stellen Sie den Subwoofer geben eine Wand oder in eine Ecke in der Nane Ihrer Hauptloutsprecher. Der Klang ist fur gewöhnlich dann am besten, wenn der Subwoofer sich innerhalb eines 15-Feet (4,5 m)-Radius um die Hauptloutsprecher befindet. Durch den gestochen scharfen Crossover Roll-Off mit 24 dB/Oktave kann das Gerät wenn nötig auch weiter entfern von den Hauptloutsprechem aufgestellt werden. Da das menschliche Ohr die niedrigen Frenzen des Subwoofoers nicht zuordnen kann, hört es sich trotzdem so an, als wurde der Bass aus den Hauptloutsprechem kommt. Probieren Sie es am besten aus, die meisten Positionen im Raum werden gut Funktionieren.

Das Niveau des Bassausgangs des Subwoofoers variert je nachdem, an welcher Stelle im Raum man ihn aufstellt. Wird er nahe einer Wand positioniert, wird die Lautstärke betont. Ein Aufstellen in der Ecke bietet den hochsten Bassausgang. Wird er ganz von der Wand weg gestellt, wird eventuell zu weniger Bass erzeugt. Ungeachtet des naturlichen Bass-Niveaua innerhalb des Raums haben Sie immer die Mogglichkeit, den Subwoofer mit Hilfe der eingebauten Lautstärkekontrolle einzustellen. Sollen sie den Subwooferomal von seinem angestammten Platz wegbewegen, uberprüfen Sie alle Einstellungen.

WICHTlg: Stellen Sie den Subwoofer nie so auf, dass die Mochlichkeit eines Kontaks zwischen dem hinteren Panel und Vorhängen oder Möbeln besteht.

Anschlüsse

Nach dem ihre Lautsprecher ordentlich platziert worden sind, konnen Sie Ihr System nun verkabeln.

HINWEIS: Die Elektronik des Subwoofoers wird immer mit Strom versorgt, wenn er nicht ausgesteckt ist oder der Audio-On/Ein-Schalter an der Rückseite auf Mute/Stumm gestellt ist. Die Auto-On/Ein-Schaltung aktiviert und deaktiviert lediglich den Leistungsverträger. Stellen Sie sichere, dass Ihr Subwoofer und Receiver ausgesteckt sind, wenn sie anschreiben (230 V Modelle werden mit einem Netzschalter geleifert, der die Stromzufahr des Subwoofoers komplett abschlattet).

Strom: Sie sollen den Subwoofer immer in eine Wandsteckdose oder eine dedizierte Steckdose einstecken. Einige Receiver verfügen über eine Schaltersteckdose. Diese sollen Sie nicht verwenden. Diese geräteigenen Steckdosenieten nicht genugend Spannung oder ordentliche Isolierung für eine Endstufe, wie sie in ihrem Subwoofervorhanden ist.

Line-Level oder LFE-Eingang: Verwenden Sie bei den meisten Systemen den Line-Level- oder LFE-Eingang. Diese Eingänge empfangen das Line-Level-Signal vom Subwoofer-Ausgang Ihres Receivers. Das Handbuch Ihres Receivers gibt an, welcher Eingang sich am besten eignet.

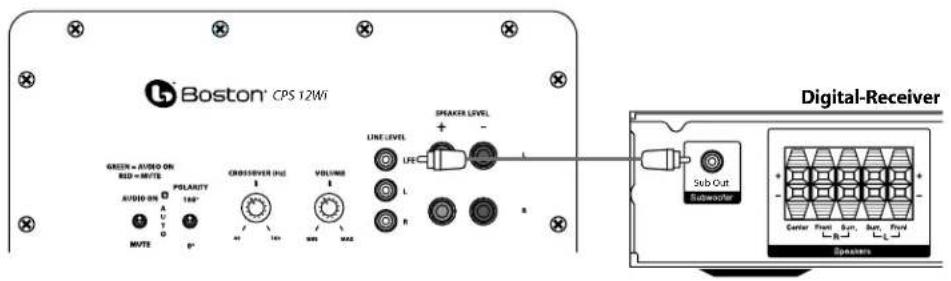

Anschluss des Subwoofoers an das Digital-Home-Theater-System mit Hilfe von LFE

Digital-Home-Theater-Geräte der Versionen 5.1, 6.1 und 7.1 stellen einen Kanal (Kanal "1") zur Verfugung, um spezielle, in digital entschlussen Soundtracks enthaltene LFE-Informationen (wie Explosionen und Donner) wiederzugegeben.

Wahlen Sie im Setup-Menu Ihres Receivers die Einstellung "subwoofer-yes" aus. Auf diese Weise angeschlossen muss der Verstärker des Receivers die schwierigen tiefen Bassignale nicht mehr wiedergeben, die zu hörbaren Verzerrungen führen können. In einigen Fällen kann dies auch von verschiedenen anderen Einstellungen eines Receivers abhängen. Wir empfehlen Ohnen für weitere Informationen und Hilfstellungen das Handbuch Ihres Receivers zu Rate zu ziehen.

Verwenden Sie ein RCA-Kabel (nicht im Lieferumfang enthalten), um den LFE-Subwooferausgang Ihres Digital-Receivers mit dem Subwoofer zu verbinden.

SchlieBen Sie das andere Ende an den Line-Level/LFE-Eingang an.

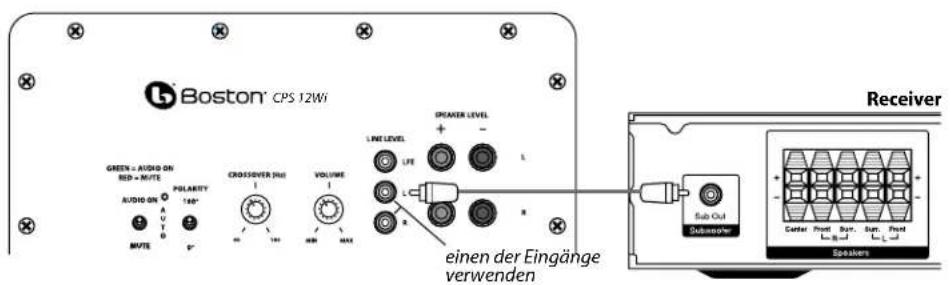

Anschluss des Subwoofoers an ein Stereo- oder Dolby® Pro Logic® System

Verwenden Sie für Stereo- oder Dolby Pro Logic Systeme den "Sub Out"-Anschluss von ihrem Receiver zum Subwoofer-Eingang, der mit "L"oder "R"beschritt ist.

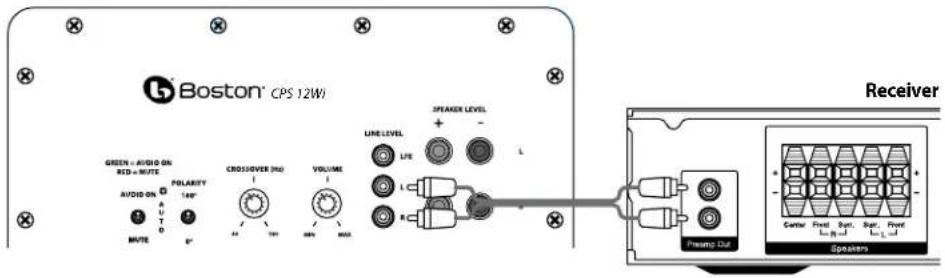

Anschluss an ein elektronisches Gerät ohne Subwoofer-Ausgang

Wenn der Receiver in Ihrem System keinen Subwoofer- oder LFE-Ausgang hat, konnen Sie den CSP Wi Subwoofer an einen Preamp-Ausgang anschließen. Verwenden Sie ein Stereo-RCA-Kabel (nicht im Lieferumfang enthalten), um die Preamp-Ausgänge an die Line-Level-Eingangen anzuschreiben, die mit den Buchstaben "L" und "R" markiert sind.

Einstellung des Crossover-Reglers

Wenn Sie die Line-Level-Eingänge (nicht den LFE-Eingang) verwenden, wird der im Subwoofer eingebaute Crossover eingesetzt. Zunachst stellen Sie den Crossover-Regler des Subwooferes etwa 10Hz über dem unteren Limit der Bass-Response ihrer Hauptlatsprecher ein. Nehmen Sie die Feineinstellung des Crossovers nach Gehor vor, um eine optimale Mischung mit ihren Hauptlatsprechem zu erzielen. Die Beste Einstellung des Crossover-Reglers hangt von der Platierung der Latsprecher und ihren persönlichen Vorliebe ab.

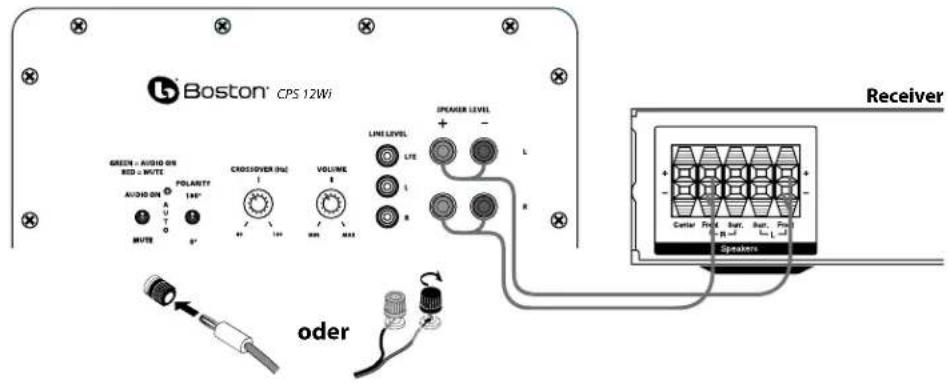

Lautsprecherpegel

Verwenden Sie diese hochklassigen Anschlüsse bei Receivern, die nicht über einen Subwoofer-Ausgang verfügbar. Die Laatsprecherausgabe erhöhen die Signale von Links- und Rechtskanal-Lautsprechern von ihrer Receiver auf. Wenn sie einen Home-Theater-Receiver verwenden, stellen Sie den Laatsprechertype auf "large" (groß) ein. Die Einstellung Large erzeugt einen volleren Sound.

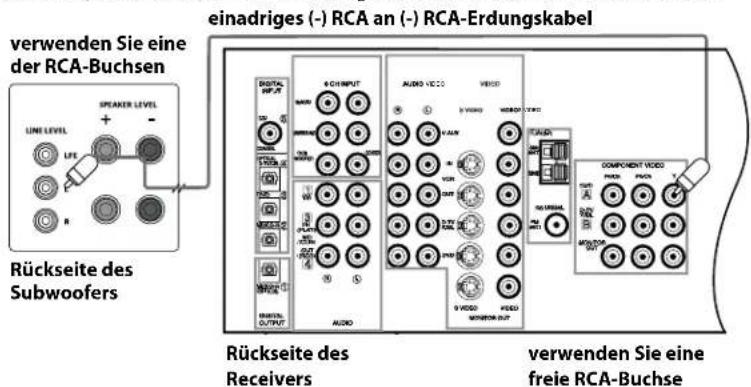

Hinweis

Bei manchen Reivern werden fur die Lautsprecher Erdungsstromkreise verwendet, die eventuell mit externen Audioprokten wie z.B. Subwooern nicht kompatibel sind. Wenn statt Line-Level-Kabeln Lautsprecherkabel verwendet werden, kann diese Inkcompatibilität zu einem hörbaren Drohnen führen, sobald der Receiver ausgeschaltet oder auf einen anderen Lautsprecherkanal umgeschaltet wird. Falls dies bei Ihr dem Subwoofer von Boston Acoustics passiert, mussen Sie ein Erdungskabel verwenden und dieses entweder

an den RCA-Line-Eingang am Subwoofer oder an einen unbenutzten RCA-Line-Eingang oder -Ausgang an Ihrm Receiver (siehe Darstellung) anschließen. Ein für diese Anwendung geeignetes Erdungskabel besteht idealerweise aus zwei mönlichen RCA-Steckern, deren negative Außenanschlüsse (oder „Sleeves") mit einem beliebig langen einadrigen Kupferkabel miteinander verbunden sind. Die inneren positiven (oder „Pin") Anschlüsse sollen in keinen der Stecker verdrahtet werden.

Optionaler Wireless Transmitter WT 50

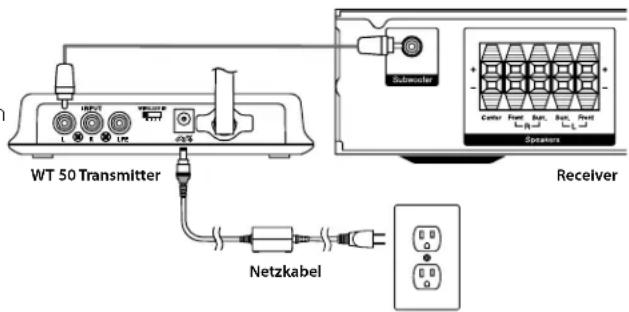

Power fur den Transmitter

Steen den Netzstecker des Transmitters in eine Netzsteckdose ein. Die Stromversorgung des Transmitters benötigt sehr weniger Strom, davon kann Sie hin in eine Hilfssteckdose am Receiver einstecken. Stecken sie den Stecker am Netzkabel in den mit 18V DC beschriften Stromeingang am Transmitter ein.

Drahtlos-ID-Schalter

Sowohl der CPS Wi Subwoofer als auch der optionale Wireless Transmitter verfügen über Drahtlos- ID-Schalter (zu finden jeweils auf der Rückseite des Subwoofer und des Transmitters). Die verschiedene Schalteinstellungen sind dem den digitalen Identifikationscode des drahtlosen Signals, das der WT 50 an den Subwoofer sendet. Die beiden Schalter müssen sich in derselben Position befinden. Normalerweise müssen Sie diese Schalter nie neu einstellen. Sie werden dann genutzt, wenn Sie zuhause mehr als einen CPS Wi Subwoofer betreiben.

Verwenden Sie entsprechliche Einstellungen bei den Drahtlos-ID-Schaltern, damit die Subwoofer sich nicht gegenseitig stären.

Hinweis: SchlieBen Sie dieselbe Audioquelle nicht gleichzeitig an den Subwoofer und den WT 50 Wireless Transmitter an.

WIRELESS ID
1234

Betrieb

Audio On/Auto/Mute (Audio Ein/Auto/Stumm)

Steen Sie das Netzkabel Ihres Subwoofoers in eine Wandsteckdose. Verwenden Sie nicht die Steckdosen auf der Rückseite des Receivers. Stellen Sie den Audioschalter auf die gewünschte Einstellung.

AUDIO ON/EIN - Der Subwoofer ist immer eingeschaltet.

AUTO - Das Audiosignal des Subwoofoers schaltet sich von selbst ein, sobald ein Signal empfangen wird. Wird kein Signal entdeckt, schaltet er automatisch nach einigen Minuten in den Stumm-Modus um.

MUTE/STUMM - Der Subwoofer ist stumm geschaltet und erzeugt keinen Ton. Wenn Sie den Subwoofer einige Zeit nicht verwenden oder Strom sparen möchten, können Sieihn ausstecken. (Nur bei 230 V Modellen können Sie den Hauptschalter ausschalten, den Sie darüber dem Netzkabel finden)

Eine LED-Anzeige neben dem Polaritätsschalter zeigt an, in welchem Modus der Subwoofer sich befindet.

OFF/AUS - Der Subwoofer ist ausgesteckt (oder der Hauptschalter ist bei 230 V Modellen ausgeschaltet)

ROT - Stummschaltung (Kein Signal wird empfangen, Amp Off/Aus)

GRUN - Audio-On/Ein (Signal wird empfangen, Amp On/Ein)

Der Subwoofer schaltet automatische in den Mute-Modus, wenn er mehrere Minuten lang kein Signal vom System erhalten hat. Das Subwoofer-Audiosignal schaltet sich dann sizeof EIN, wenn ein Signal empfangen wird.

Polaritatsregler

(0° oder 180°): Wählt die reguläre (0°) oder invertierte (180°) Phase für den Subwoofer aus. Stellen Sie diesen Schalter so ein, dass der vollste, dynamischste Bass ertönt. Der Effekt dieser Phase ist bei Percussion-Instrumenten mit niedriger Frequenz oder Musik mit einer sich ständig wiederholenden Bassline am deutlichsten zu horen.

Crossover-Regler

Regelt die Frequenz des Tiefpasses für den Subwoofer. Hinweis: Dieser Regler ist nicht aktiv, wenn die LFE-Eingangsbuchse verwendet wird.

Lautstärkeregler

Stellen Sie den Volume-/Lautstarkeregler des Subwoofoers auf die 11-Uhr-Position ein. Wenn Sie nichts vom Subwoofer horen, überprüfen Sie das Netzkabel, den Audio-On/Ein-Schalter, den Power-Schalter (bei 230 V Modellen) und die Eingangskabel...

Drehen Sie am Volume-/Lautstärkeregler des Subwooers, bis Sie eine Übereinstimmung zwischen dem Hauptlautsprecher und dem Subwoofer horen. Die Bass-Response solte den Raum nicht übertonen, sondern erher so eingestellt sein, dass eine natürliche Vermischung quer durch die gesamte musikalische Bandbreite besteht.

Wartung und Kundendienst

Alle Kabelverbindungen sollen den negtens einmal im Jahr inpiziert und gereinigt oder erneuert werden.

Falls ein Problem auftritt, überprüfen Sie, ob alle Kabel angeschlossen sind. Falls ein Problem mit einem Laufsprecher auftritt, verkabeln Sieihn an einem anderen Standort innerhalb des Systems. Sollte das Problem fortbestehen, liegt es am Laufsprecher. Funktioniert der Laufsprecher am neuen Standort einwandfrei, so ist dies ein Anzeichen für ein tieferes Problem mit der Elektronik des Systems. Für den Fall, dass ihre Laufsprecher eine Wartung bestehtigen, wenden Sie sich an ihren ortlichen Boston Acoustics Handler oder besuchen Sie bostonacoustics.com/dealers, wo sie eine List von Handlern in ihrer Höhe finden.

Eingeschränkte Garantie

Boston Acoustics garantiert dem Erstkäfer eines Subwooers der Classic-Serie für einen Zeitraum von 5 Jahren ab Kaufdatum, dass dessen mechanische Teile frei sind von Materialfehlern und Verarbeitungsmängeln. Die Garantiedauer für die elektrischen Komponenten beträgt 1 Jahr.

Ohr Verantwortung besteht darin, sie entsprechend der beigefugten Anleitung zu installmenten und zu betreiben, sie sichere bei einer autorisierten Boston Acoustics Service-Vertriebung anzuliefern und den Kauf durch Vorlage des Verkaufsbelegs nachzuweisen, falls Garantieleistungen in Anspruch genommen werden.

Von dieser Garantie ausgeschlossen sind Schäden, die auf Missbrauch, unsachgemäß Installation, Unfall, Fracht oder Reparaturen/Modifikationen zurückzuführen sind, die von demand anderem als einer autorisierten Boston Acoustics Service-Vertriebung durchgeführt wurden.

These Garantie ist auf das Boston Acoustics Produkt beschränkt und erstreckt sich nicht auf etwa gegen damit verbundene Geräte. These Garantiedeckt auch keine Kosten für den Ausbau oder die erneute Installation. These Garantie ist verwirkt, falls die Seriennummer entfern oder unleserlich ist. These Garantie verleihn Ihnen bestimmte Rechte. Darüber hinaus haben Sie unter Umständen weitere Rechte, die von Staat zu Staat varlieren.

Reparaturanforderung

Nehmen Sie zunachst Kontakt mit dem Handler auf, bei dem Sie das Produkt gekauft haben. Wenn dies nicht möglich ist, schreiben Sie an:

Oder kontaktieren Sie uns per E-Mail unter:

US: [e-mail]

Asien und Pazifik: [e-mail]

Wir werden Ihnen unverzüglich mitteilen, wie Sie weiter vorgehen sollenen. Falls Ihr Subwoofer der Classic-Serie zusammen werden muss, versenden Sieihnitte frachtfrei. Nach der Reparatur werden wir in den USA und in Kanada ebenfalls frachtfrei zusückensenden.

Nur für Kunden in der EU

Dieses auf dem Produkt angebrachte Symbol weist daraufhin, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf. Es muss bei einer Sammelstelle für Elektronikschrott abgegeben oder dem Handler zurückgegeben werden, wenn ein ähnliches Produkt erworben wird. Der Hersteller hat für das Recycling这点es Produktes bezahlt. Diesträgt zur Wiederverwertung und zum Recycling bei, minimiert schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit und vermeidet Geldbußen für unsachgemäß Entsorgung.
