MANUALE UTENTE Classic CPS 12Wi BOSTON ACOUSTICS

funzionamento wireless)

Manuale dell'utente /

Istruzioni di sicurezza /

Informazioni sulla conformità

Deutsch

Wireless-Ready Subwoofer

Bedienungsanleitung

Questo simbolo riportato sull'apparecchio indica pericoli derivanti da voltaggi pericolosi.

Questo symbolo riportato sull'apparecchio indica l'obbligo da parte dell'utente di leggere tutte le istruzioni di sicurezza illustrate nel manuale per l'uso.

Questo symbolo riportato sull'apparecchio indica la presenza di un doppio isolamento.

AVVERTENZA! Per ridurre il rischio di incendio o di scossa elettrica, non esporre l'apparecchio alla pioggia o all'umidità.

Questo simbolo riportato sull'apparecchio indica che l'apparecchio va smalito in apposti puniti di raccolta per rifuti elettronici e non vagettato con i rifiuti domestici.

1. Leggere le presentiistruzioni.
2. Conservare le presentiistruzioni.
3. Rispettare tutte le awcertenze.
4. Seguire tutte leistruzioni.
5. Non utilisezare l'apparechio vicino all'acqua.
6. Pulire unicamente con un panno asciutto.
7. Non ostruire le aperture di ventilazione, Installare il prodotto nel rispetto delle istruzioni del produttore.
8. Non installare il prodotto nei pressi di sorgenti di calore quali radiatori, calorifer, stufe o altri dispositivi (inclusi gli amplificatori) che generano calore.
9. Non aggirare la sicurezza offerta alla spina polarizzata o con messa a terra. Una spina polarizzata presente due lame, di cui una è più larga dell'altra. Una spina con messa a terra presenta due lame ed un terzo polo deputato alla messa a terra. La lama ampia o il terzo polo sono forniti per la sicurezza dell'utilizzatore. Se la spina in dotazione non è adatta alla propria presa, rivolgersi ad un elettricista per richiedere la sostituzione della presa obsoleta.
10. Evitare che il cavo di alimentazione venga calpestato o compresso, in particolare in corrispondenza delle spine, dei connettori femmina e del punti in cui escono dall'apparescchio.
11. Servirsi unicamente di accessori specificati dal produttore.
12. Scollegare l'apparecchio durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.
13. Per qualsiasi lavoro di manutenzione, rivolgersi a personale di assistenza qualificato. L'assistenza tecnica è necessaria nel caso in cui l'apparecchio si danneggiato, ad esempio per problemi a livlo del cavo di alimentazione o della spina, in caso di rovsciamento di liquidi o di caduta di oggettini nell'apparecchio, o qualora questo sia stato esposto alla pioggia o all'umidità, presenti anomalie di funzionamento o sua caduto.
14. Risperettare una distanza minima di 50 mm volte parti anteriore, posteriori e laterali dell'apparecchio per garantire una ventilazione sufficiente. La ventilazione non deve essere ostruita coprendero le apposite aperture oppure collocando sull'apparecchio o attorno adesso giornali, tovaglie, tende, ecc.

15. Non collocare sull'apparecchio sorgenti a fiamma libera quali candole accese.

16. L'apparecchio non deve essere esesto a gocce o spruzzi. Non collocare sull'apparecchio oggetti, ad esempio vasi, ricempiti con liquidi.

17. Garantire l'accesso al connettore di ingressso posto sul retro dell'apparecchio o alla presa a parete, in modo da consen tire lo scollegamento dell'alimentazione dall'apparecchio stesso.
18. Per scollegare completeness questioned apparetchio da rete di alimentazione CA, staccare la spina del cavo di alimentazione dal connettore femmina CA.
19. La spina di rete del cavo di alimentazione deve essere sempre pre facilitamente accessibile.

Utilizzatori americani:

Note bene: in base alle prove su diesso eseguite,si dedeterminata la conformità di quello apparccchio al limiti relativi ai dispositiivi digitali di Classe B,secondo la Parte 15 delle norme FCC.Tali limiti sono stati concepti per garantire un'adeguata protezione contro le interferenze pericolose in un impianto residenziale. Qesto apparecchio genera,utilzza e cui radiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni,puo causare interferenze dannone per le comunazioni radio. Tuttavia,non esiste alcuna garanzia che,in una specifica installatione,non si verificcheranno interferenze.Se questo apparecchio causasse interferenze dannone per la ricezione dei segnali radio o teilevisi,determinabili spegnendolo e riaccendendo, s consiglia di tentare di rimediare allinterferenza con uno o più dei seguenti metodi:

Modificare I'orientamento dell'antenna ricevento spostarla
- Augmente la distanza tra l'apparecchio ed il ricevitore.
Collegare l'apparecchio ad una presa inserta in un circuito diverso da quello a cui è collegato il ricevitore.
Per qualiasi problema, rivolgersi al rivenditore o ad un tecnico radio/TV qualificato.

Utilizzatori canadesi

Questo apparecchio digitale di Classe B è conforme alle norme canadesi ICES-003.

Graie per aver scelto Boston Acoustics. I subwoofer Wireless Ready Classic Series incorporano componenti di alta qualita che producono il leggendario suono Boston. I subwoofer sono l'ideale per l'uso in una soluzione canale 5.1 in un impianto home theater o stereo musicae di alta qualità. Sono in grado di riproduire bassi alla profondità impressionante e di ottenere elevate prestazioni da un corpo notevolmente compatto. Inoltre, sono caratterizzati dal BassTrac®, un circuito proprietario concepito da Boston che traccia il segnale di ingressso al subwoofer e impedisce che l'amplificatore sa coinvolto da una distorsione udibile. I benefici: i bassi rimangono puliti e forti ad agli volume di ascolto.

Caratteristiche

Suona senza fili grazie al trasmettitore wireless WT 50 opzionale
- Woofer da 12", 10" e 8"
Da 200 a 400 watt RMS
- Design dall'elevato livello di uscita frontale, con porte anteriors
- Woofer Deep Channel Design (DCD) in grade di ottenere più bassi da una minore potenza di amplificatore
Circuiteria BassTrac per bassi privi di distorsione a tutti i livelli di uscita
- Freqenza di crossover regolabile e controllo del volume
Polarità commutabile
Circuito a captazione di segnale automatico di audio on
Ingressi altoparlante e a livello di linea
Cassa ultra rigida rinforzatas

Disimballaggio del sistema

Effettuare con cautela il disimballaggio del subwoofer. Nel caso in cui si rilevino eventuali segni di danneggiamento durante il trasporto, contattare immeditamente il proprio rivenditore e/o servizio di consegna. Conservare il pacchetto di spedizione e i materiali di imballaggio per impieghi futuri. Conservare la ricevuta d'acquisto in un luogo sicuro in quanto può essere richiesta ai fini della garanzia..

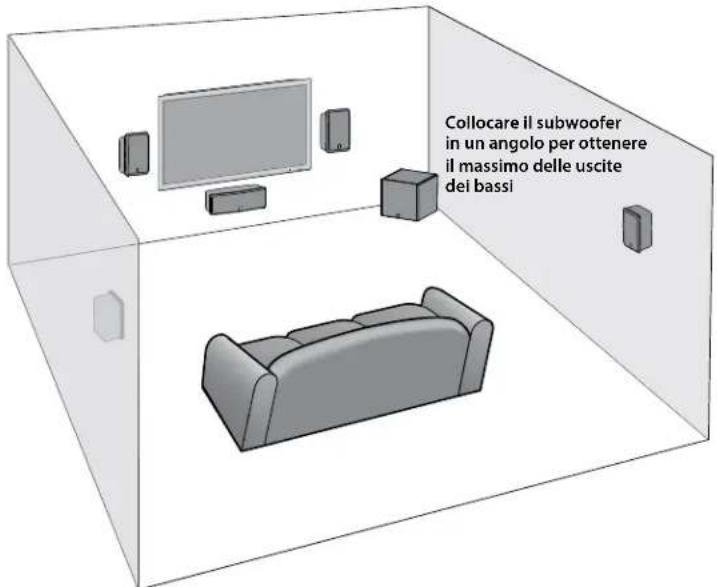

Opzioni di collocazione

Colocare il subwoofer vicino a un muro o in un angolo in prossimità degli altoparlanti principali. Solitamente, il suono è migliorare quando il subwoofer si trova entro 4,5 m dagli altoparlanti. L'acuto rolloff del crossover a 24dB/ottava consente un collocamento ad una distanza maggiore dagli altoparlanti, se necessario. Poiché l'orecchio non è in grado di localizzare le basse frequenza del subwoofer, i bassi sembrano comunique giungere dagli altoparlanti principali. Sperimentare varie collocazioni è fondamentale, tuttavia la maggior parte delle posizioni nellaStanza funzioniere bene.

Il livello dell'uscita dei bassi dal subwoofer variera in base alle diverse collocazioni all'interno della stanza. Quando viene collocato vicino alle pareti, la sua intensità sonora viene enfatizzata. Una posizione d'angolo offre il massimo delle uscite dei bassi. Collocarlo completenessstaccato dal muro cui produire bassi troppo scarsi. Indipendentemente dal livello naturale dei bassi nella stanza, sare semestre possible regolare il livello del subwoofer tramite il comando volume incorporato. Se in qualiasi momento si dovesse spostare il subwoofer, verificare nuovamente tutte le configurazioni.

IMPORTANTE: non collocare il subwoofer in un punto dove vi si la possibilità di contatto tra il pannello posteriore e le tende o i mobili.

Connessioni

Dopo aver debitamente collocato gli alto parlanti, è possibile cablare l'impiano.

NOTA BENE: i dispositivi elettronici del subwoofer sono sempre alimentati, a meno che questo non sia scollegato alla presa di rete o impostato su Mute tramite l'interrottore Audio On situato a livello del pannello posteriore. La circuiteria di attivazione automatica attiva o disattiva unicamente l'amplificatore di alimentazione. Assicurarsi che il subwoofer e il ricevitore siano scollegati dall'alimentazione al momento di predisporre il collegamento (i modelli 230v compendono un interrottore dell'alimentazione principale che spegne completamente l'alimentazione del subwoofer).

Alimentazione: al momento di collegare il subwoofer, assicurarsi di serviri di una presa elettrica a parete o una presa elettrica specifica. Alcuni ricevitori fornisco una presa con interrottore. Evitarne l'uso. Questi tipi di presa elettrica non offrono la quantità di corrente o l'isolamento adatto richiesto da un amplificatore di corrente quale quello presente nel vostro subwoofer.

Ingressi a livello di linea o LFE: sulla maggiore parte degli impianti, servirsi dell'ingresso a livello di linea o dell'ingresso LFE. Questi ingressi accettano il segnale a livello di linea proveniente dall'uscita subwoofer del ricevitore. Il manuale per l'uso del proprio ricevitore dovrebbe indicate quale ingresso è più adeguato.

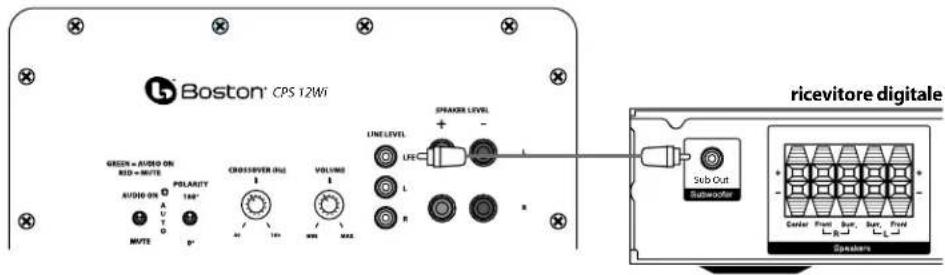

Collegamento del Subwoofer a impianti Home Theater digitali servendosi dell'LFE

Lelettronica home theater digitale 5.1, 6.1 e 7.1 dedica un canale (il"1") alla riproduzione degli effetti di bassa frequenza spe- ciale (LFE) (quali esplosioni et tuoni) containe in traccce alla codifica digitale.

Selezionare "subwoofer-yes" dal menu di configurazione del ricevitore. Collegato in questa maniera, l'amplificatore del ricevitore è sollevato dal compito di riproduire i difficulti segnali bassi che potrebbero provocare una distorsione udibile a livello del ricevitore stesso. In taluni casi cui sono più dipendere da numeroe altre configurazioni a livello del ricevitore. Per maggiori informazioni in merito, si raccomanda di consultrare il manuale del ricevitore.

Serviri di un cavo RCA (non in dotazione) come ilustrato per collegare l'uscita LFE/subwoofer del ricevitore digitale al subwoofer.

Collegare l'altro capo all'ingresso a livello di linea/LFE.

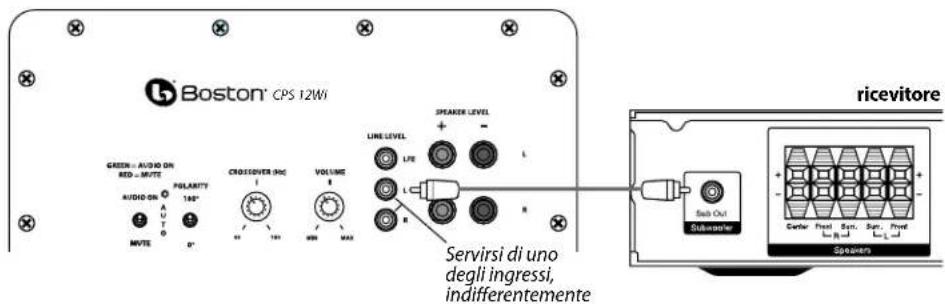

Connessione del Subwoofer ad un sistema Stereo o Dolby Pro Logic

Per gli impianti stereo o Dolby Pro Logic, servisi del collegamento "sub out" dal ricevitore all'ingresso sul subwoofer contrassegnato "L" o "R" ("Sinistra" e "Dextra").

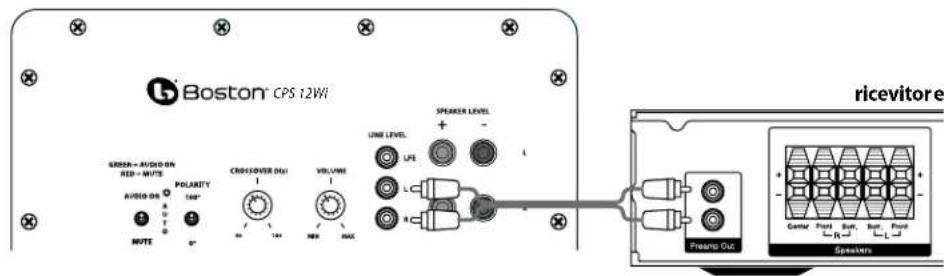

Connessione ad elettronica priva di un'uscita subwoofer

Se il ricevitore in vostro possesso non è dotato di un'uscita subwoofer o LFE, è possibile collegare il CPS Wi subwoofer ad un'uscita preamp. Serviri di un cavo stereo RCA (non in dotazione) per collegare le uscite preampagli ingressi a livello di linea "L"ed "R".

Regolazione del commando Crossover

Al momento di utilizzare gli ingressi a livello di linea (non l'ingresso LFE) il crossover incorpore del subwoofer viene attenuato. Per cominciare, impostare il dato crossover del subwoofer di circa 10Hz più alto del limite minimo della risposta dei bassi degli altoparlanti principali. Affinare la regolazione del crossover a orecchio per ottenere la migliorie miscela con gli altoparlanti principali. La migliorie configurazione del dato crossover dipende alla collocazione degli altoparlanti e dal gusto personale.

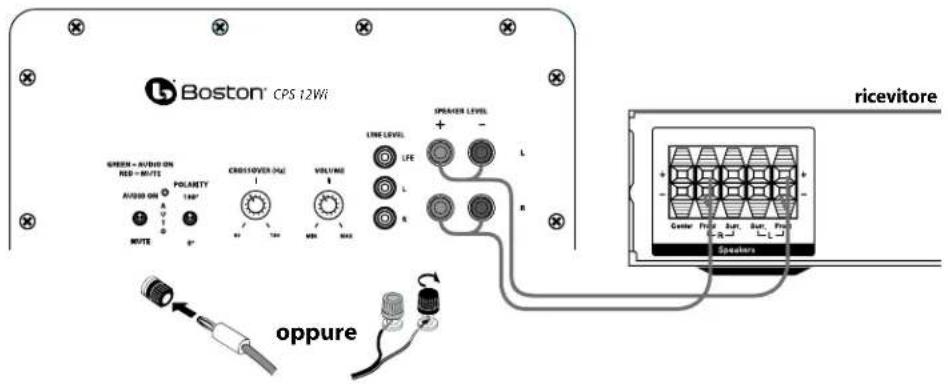

Livello di altoparlante

Serviri di quosti terminali ad alto livello con ricevitori privi di uscita subwoofer. Gli ingressi altoparlante accettano segnali di canale sa destro che sinistro dal ricevitore. Quando si utilizza un ricevitore home theater, impostare il tipo di altoparlante su "Large" (grande). Con un'impostazione su "Large" (grande), viene generato un suo piu pieno.

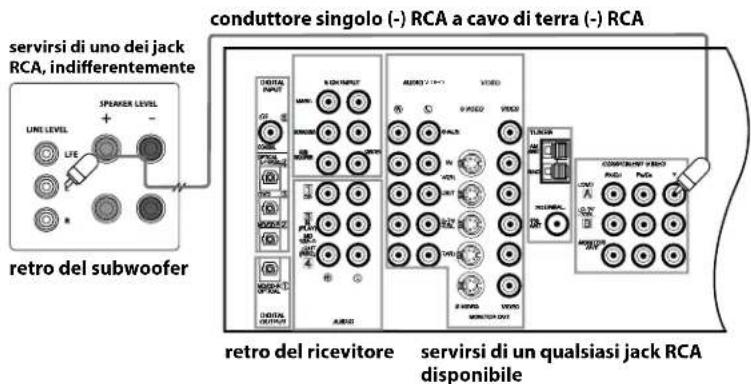

Nota

Alcuni ricevitori utilizzano circuiti di messa a terra degli altoparlanti che possono essere incompatibili con prodotti audio alimentati esternamente, quali i subwoofer. Quando viene utilizzato il cavo dell'altoparlante al posto di cavi a livello di linea,但这a incompatibilità cui provocare un ronzio udibile quando il ricevitore viene spento o commutato su un diverso canale di altoparlante.

Se cià dovesse accadere con il subwoofer Boston Acoustics, sare necessario create un cavo di messa a terra e collegarlo ad uno degli ingressi di linea RCA del subwoofer e a qualiasi ingresso o uscita di linea RCA inutilizzata del ricevitore (vedi schema). Un cavo di messa a terra adeguato per questa applicazione comprende due spine maschio RCA con terminali esterni negativi (o "guaina") collegati a reciprocamente con cavo conduitore singolo di rame di qualiasi lunghezza. I terminali interni positivi (o "poli") non devono essere collegati a livello di nessuna delle spine.

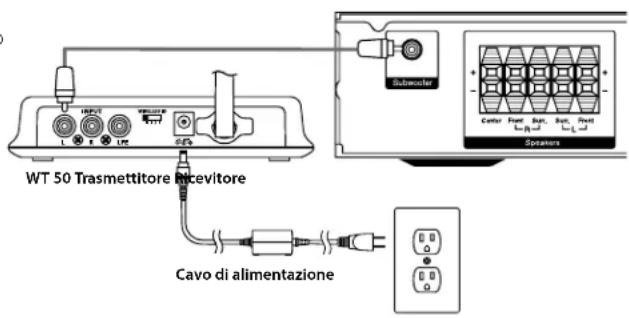

Trasmettitore WT 50 Wireless opzionale

Alimentazione del trasmettitore

Collegare il trasmettitore ad una presa elettrica. L'alimentazione richiesta dal trasmettitore è minima, quindi è possibile collegarlo ad una presa di alimentazione ausiliaria a livello del ricevitore. Inserire il connettore del cavo di alimentazione nell'ingresso di alimentazione 18V DC del trasmettitore.

Interruttori ID Wireless

Sia il Subwoofer CPS Wi che il trasmettitore WT 50 Wireless sono dotati di interrupttori Wireless ID (situato a livello della parte posteriore del subwoofer e del trasmettitore). Le varie impostazioni dell'interruttore modificano il codice di identificazione digitale del segnale wireless che il WT 50 invia al subwoofer. I due interrupttori devono essere impostati nella stessa posizione. Normalmente non sare mai necessario regolare tali interruptori. Sono inclusi nel caso in cui nella vostra casa fosse presente più di un subwoofer CPS Wi. Serviri di diverse impostazioni dell'interruttore Wireless ID in modo che i subwoofer non interferiscano a vicenda.

WIRELESS ID

Nota bene: non collegare la stessa sorgente audio al subwoofer ed al trasmettitore WT 50 wireless allo stesso tempo.

Funzionamento

Audio On/Auto/Mute

Collegare il cavo CA del subwoofer in una presa a muro. Non serviri delle uscite sul retro del ricevitore. Impostare l'interrottore audio come desiderato.

AUDIO ON-L'audio del subwoofer è sempre acceso..

AUTO - L'audio del subwoofer si accende ognialvolta individua un segnale. Se non vengono individuati segnali, dopo alcuni minuti passera automaticamente in modalità Mute.

MUTE - Il subwoofer è silanziato e non produrà alcun suono. Scollegare il subwoofer se non si intende utilizzato per un certo tempo o se si desidera risparmiare elettricità. (Sui soli modelli 230v è possibile spegnere l'interruttore principale di alimentazione, situato vicino al cavo di alimentazione.)

Un indicatora a LED situato vicino all'interruttore di Polarità indica in quale modalità si trova il subwoofer:

OFF - Il subwoofer è scollegato (o l'interrettore di alimentazione principale è spento nei modelli 230v)

ROSSO - Mute (Nessun segnale individuato, Amp Off)

VERDE - Audio On (Segnale individuato, Amp On)

Il subwoofer entrera automaticamente in modalità Mute se dopo diversi minuti non vengono individui segnali dal机体a.

L'audio del subwoofer quandi si accenderà istantaneamente non appena individua un segnale.

Comando delle polarità

(0^ 180^) : selezione la fase regolare (0^) o inversa (180^) per il subwoofer. Configurare quello interruttor in modo da fornire i bassi più pieni e dinamicici. L'effetto di fase sera soprattutto udibile a livello di strumenti a percussione a bassa frequenza o in caso di musica con una linea di basso che si ripete continuamente.

Comando crossover

Regola la frequenza del filtro passa basso del subwoofer. Nota bene: quello comando non è attivo quando si utilizes il jack d'ingresso LFE.

Comando volume

Girare il dato Volume del subwoofer sulle ore 11. Qualora non provenissero suoni dal subwoofer, verificare il cavo di rete CA, l'interrottore Audio On, l'interrottre di alimentazione Power (nei modelli 230v) e i cavi di ingressso.

Regolare il dato Volume del subwoofer sono a quando l'altoparlante principale e il subwoofer non corrispondono. La risposta dei bassi non deve essere sovr alimentata, bensi regolata in modo che ci sua miscela naturale lungo l'intera gamma musicale.

Manutenzione e servizi

Controllare, pulire o ridefinire tutte le connessioni cablate almeno una volta l'anno.

Nel caso di problemi, assicurarsi che tutte le connessioni siano effettuate in modo corretto, sicuro e pulito. Nel caso di problemi rilevati in uno degli altoparlanti, ricollegare tale altoparlante in una posizione diversa all'interno del systema. Nel caso in cui il problema persista, quello indichera che il problema risiede nell'altoparlante stesso. Se l'altoparlante non presenta alcun difetto nella nuova posizione, quello indica che il problema risiede的概率mente nelle'elettronica del systema. Nel caso in cui gli altoparlanti necessitino di manutenzione, contattare il proprio rivenditore locale Boston Acoustics o visitare la paginaBostonacoustics.com/dealers per un elenco dei rivenditori nella propria zona..

Garanzia limitata

Boston Acoustics garantisce all'acquirente originale di un subwoofer Classic Series che questo non presenta alcun difetto nei materiali e nella fattura per un periodo di 5 anni alla data dell'acquisto. Il periodo di garanzia per i componenti elettrici è di 1 anno.

In fase di richiesta di assistenza, è di responsabilità dell'acquirente l'installazione e l'impiego del dispositivo in conformità con le istruzioni fornite, al fine di fornire un trasporto sicuro e protetto presso un rappresentante di assistenza autorizzato Boston Acoustics, nonché di presentare eventuali prove d'acquisto sotto forma di documento di vendita.

La presente garanzia non include danni derivanti da abuso, cattivo uso, installment non corretta, incidenti, spedizione o riparazioni/modifiche effettuate da personale non autorizzato da Boston Acoustics.

Questa garanzia è limitata al prodotto Boston Acoustics e non copre i danni di alcun dispositivo associato. Questa garanzia non copre iosti di rimozione o reinstallazione.Questa garanzia non è valida in mancanza del numero di series del dispositivo. Questa garanzia fornisce all'utente diritti legali specifici e gli consente di fruire di altri diritti che variano da uno Stato all'alto.

In caso di necessità di assistenza

Contattare innanzitutto il rivenditore presso il quale è stato acquisitato il prodotto. Qualora ciò non fosse possibile, scrivere a:

O contattateci tramite e-mail all'indirizzo:

STATI UNITI: [e-mail]

Giappone: [e-mail]

Vi informeremo immediatamente su come procedere. Se è necessario restituire un subwoofer Classic Series alla fabbrica, effettuare una spedizione prepagata. In seguito alla riparazione, ve lo restituiremo franco spedizione negli Stati Uniti e Canada.

Clienti UE

Questo simbolo riportato sul prodotto indica che il prodotto non può essere smaltito con i rifiuti domestici. Al contrario,esso deve essere smaltito tramite un systema di smaltimento apposto per i rifiuti elettronici o restituito al rivenditore all'acquisto di un prodotto simile. Il produttore ha pagato per il risciclaggio di questo prodotto. In tal modo, è possible contribuire al reimpiego e risciclaggio dei materiali, si riducono al minimo gli effetti indesiderati sull'ambiente e la salute umana e si evitano multe per uno smaltimento errato.

VIKTig SAKERHETSINFORMATION
