BEDIENUNGSANLEITUNG ASW 650 BOSTON ACOUSTICS

/Sicherheitshinweise/

Konformitätserklarung

Français

WICHTIgE SICHERHEITSANWEISUNgEN

Dieses am Gerät angebrachte Symbol weist auf die Gefahren durch Stromspannung hin.

Dieses am Grot angebrachte Symbol weist den Benutzer darauf hin, alle Sicherheitsanweisungen in thisem Handbuch genau durchzULEs.

Dieses am Geränt angebrachte Symbol weist auf Doppelisolierung hin.

1. Lesen Sie diese Anweisungen durch.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Folgen Sie allen Anweisungen.
5. Verwenden Sie these Gerät nicht in der Näre von Wasser.
6. Reinigen Sie es mit einem trockenen Tuch.
7. Blockieren Sie keine Ventilationsöffnungen. Nehmen Sie die Installation gemäß den Herstelleranweisungen vor.
8. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen wie Heizkorper, Abluftgitter, Öfen oder andere Apparate (auch Verträger), die Hitzeprodukieren.
9. Beachen Sie die Sicherheitsrelevanz des Schukosteckers oder des gepolten Steckers. Ein gepolter Stecker verfügbar über zwei flache Kontakte, einer breiter als der andere. Ein Schukostecker hat zwei flache Kontakte und einen dritten Kontaktstift. Der breitere Kontakt oder der dritte Kontaktstift dienen ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, kontaktieren Sie einen Elektriker, um die veraltete Steckdose auszutauschen.
10. Achten Sie darauf, dass niemand auf das Netzkabel tritt und dass es nicht abgeklemmt wird. Besonderss zu beachtende Stellen sind hierbei jene am Stecker, an Steckerleisten und am Anschluss zum Gerät.
11. Verwenden Sie nur vom Hersteller spezifizierte Ersatzteile und Zubehor.
12. Sie sollen den Gewittern oder während längerer Zeitraume, in denen das Gerät unbenutz bleibt, den Netzstecker herausziehen.
13. Lassen Sie alle Reparatur oder Wartungsarbeiten von qualifiziertem Servicepersonal durchführten. Wartungsarbeiten sind notig, wenn das Gerät in einer der folgenden Weisen beschädigt wurde: Beschädigung des Netzkabels oder Netzsteckers, Flüssigkeit oder ein Fremdkörper ist in das Geräteinnere eingedrungen, das Gerät war Regen oder Nasse ausgesetzt, das Gerät arbeitet trotz Einhaltung der Bedienungsanweisung nicht ordnungsgemäß oder das Gerät ist heruntergefallen.
14. Halten Sie einen Mindestabstand von 2^ (50 mm) um Vorder, Rück- und Seitenteile des Geräts herum frei, um eine ausreichende Belüfung zu gewährleisten. Die Belüfungarf notcht durch ein Abdecken der Belüftungsöffnungen oder ein Platzierten von Zeitungen, Tischüchem, Vorhängen usw. auf oder um das Gerät herum befindert werden.
15. Es sollenen keine offenen Lichtquellen wie brennende Kerzen auf dem Gerät abgestellt werden.

WARNING! Um die Gefahr von Brand oder Elektroschock zu reduzieren, halten Sie dieses Gerät von Rogen und Fuchtigkeit fern.

Dieses am Gerät angebrachte Symbol weist daraufhin, dass das Gerät bei einer Sammelstelle fürElektronikschrott abgegeben muss und nicht mit demHausmüll entsorgt werden harf.

1. Das Gerät sollte vor herabfallenden Tropfen oder Spritzem geschützt werden. Es sollen den keine mit Flüssigkeit gefüllten Objekte wie z.B. Vasen auf dem Gerät abgestellt werden.
2. Es muss entweder die Stromversorgung an der Rückseite des Gerätes oder der Netzstecker zugänglich sein, damit das Gerät jederzeit von der Stromversorgung genommen werden kann.
3. Um diesen Gerat vollständig vom Netzstrom zu trennen, siehen Sie den Netzstecker aus der Steckdose.
4. Der Netzstecker des Netzanschlusskabels muss kein betriebsbereit bleiben.

Amerikanische Verbraucher:

Hinweis: Dieses Gerät wurde Prüfungen unterzogen und damit wurde die Übereinstimmung mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Richtlinien festgestellt. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bieten, wenn das Gerät zuhause eingesetzt wird. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese auch abstrahlen, wenn es nicht gemäß den Anweisungen aufgestellt und verwendet wird und kann dadurch schädliche Störungen im Funkverkehr hervorrufen. Es kann j座椅 nicht garantiert werden, dass bei einer bestimmen Installation keine Interferenzen aufreten. Falls这点es Gerät Störungen beim Radio- oder Fernsehempfang verursacht, was durch ein Ein- und Ausschalten des Gerätes überprüft werden kann, ist der Bonutzer angeschalten, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neueinstellung oder Standortwechsel der Empfangsantenne.
• Vergroßerung des Abstands zwischen Gerät und Receiver.
• Schlieben Sie das Gerät an eine andere Steckdose an als die, in der der Receiver eingesteckt ist.
  Wenden Sie sich an den Handler oder einen erfahrenen Radio-/Fernsehtechniker.

Kanadische Verbraucher

This class B digital apparatus complies with Canadian ICES-003 (Dieses Digitalgerat der Klasse B entspricht der kanadischen ICES-003-Norm).
Cet apparéil numérique de classe B est conforme à la norme NMB-003 du Canada.

Spezifikationen ASW 650 ASW 250

Frequenzbereich: 28Hz - 150Hz 35Hz - 150Hz

Verstärkerleistung: 300 Watt RMS-Leistung 100 Watt RMS-Leistung (650 Watt Höchstwert) (250 Watt Höchstwert)

Basstreiber: 10^ (254 mm) DCD 10^ (254 mm) DCD

Abmessungen: (H × B × T) 15 5 / 16 × 14^11 / 16 × 16^2 / 16 14 / 16 × 14^11 / 16 × 16^3 / 8 (388 x 372 x 411mm) (356 x 372 x 415mm)

Einführung

Subwoofer der A-Serie von Boston Acoustics

Vielen Dank, dass Sie Boston Acoustics gewählt haben. Die Subwoofer der A-Serie umfassen qualitativ hochwertige Komponenten, die den legendären Boston-Sound liefern. Die Subwoofer eignen sich perfect für den Einsatz in einem 5.1-Kanal Qualitätsheimkino oder -musiksystem. Sie verfügen über ein erstaunlich kompaktes Gehäuse und produzieren beeindrückend tiefe Basse und einen hohen Output. Darüber hinaus verfügen sie über BassTrac⁸, eine von Boston selbst entwickelte Schaltung, die dem Eingangssignal zum Subwoofer folgt und verhindert, dass sein Veränder zu hörbaren Verzerrungen getrieben wird. Der Vorteil: der Bass bleibt in jeder Hörstufe sauber und stark.

Ausb packen des Systems

Packen Sie die den Subwoofer vorsichtig aus Sollten Sie Anzeichen eines Transportschadens feststellen, wenden Sie sich unverzüglich an den Handler und/oder Liefererservice. Bewahren Sie den Frachtkarton und das Verpackungsmaterial zur späteren Wiederverwendung auf. Achten Sie darauf, die Rechnung an einem sicheren Ort aufzubewahren, da Sie sie eventuell für Garantiezwecke später benötigen.

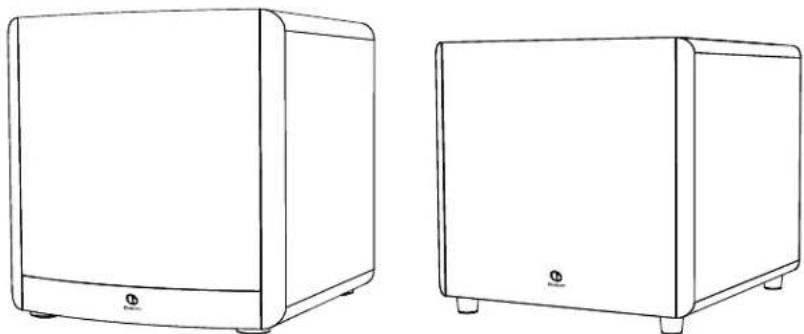

ASW 650 und ASW 250 Subwoofer

Aufstellungsoptionen

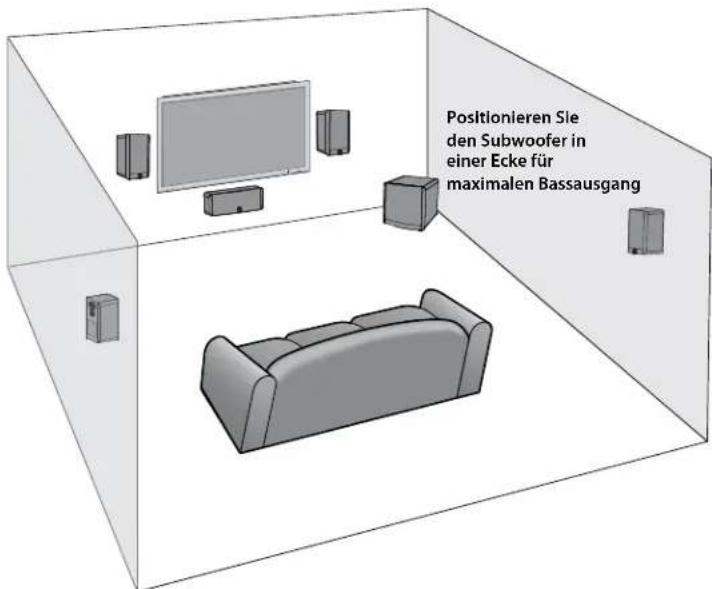

Stellen Sie den Subwoofer geben eine Wand oder in eine Ecke in der Nane Ihrer Hauptlautsprecher. Der Klang ist fur gewöhnlich dann am besten, wenn der Subwoofer sich innerhalb eines 15-Feet (4,5 m)-Radius um die Hauptlautsprecher befindet. Durch den gestochen scharfen Crossover Roll-Off mit 24 dB/Oktave kann das Gerät wenn nötig auch weiter entfern't von den Hauptlautsprechem aufgestellt werden. Da das menschliche Ohr die niedrigen Frenzen des Subwoofer's nicht zuorden kann, hört es sich trotzdem so an, als wurde der Bass aus den Hauptlautsprechemkommen. Probieren Sie es am besten aus, die meisten Positionen im Raum werden gut Funktionieren.

Das Niveau des Bassausgangs des Subwoofoers variert je nach dem, an welcher Stelle im Raum man ihn aufstellt. Wird er nahe einer Wand positioniert, wird die Lautstärke betont. Ein Aufstellen in der Ecke bietet den hochsten Bassausgang. Wird er ganz von der Wand weg gestellt, wird eventuell zu weniger Bass erzeugt. Ungeachtet des naturlichen Bass-Niveaua innerhalb des Raums haben Sie immer die Mochlichkeit, den Subwoofer mit Hilfe der eingebauten Lautstärkekontrolle einzustellen. Sollen sie den Subwooferomal von seinem angestammten Platz wegbewegen, uberprüfen Si alle Einstellungen.

WICHTig: Stellen Sie den Subwoofer nie so auf, dass die Möglichkeit eines Kontaks zwischen dem hinteren Panel und Vorhängen oder Möbeln besteht.

Anschlüsse

Nach dem ihrer Laatsprecher ordentlich platziert worden sind, konnen Sie Ihr System nun verkabeln.

HINWEIS: Die Elektronik des Subwoofoers wird immer mit Strom versorgt, wenn er nicht ausgesteckt ist oder der Audio-On/Ein-Schalter an der Rückseite auf Mute/Stumm gestellt ist. Die Auto-On/Ein-Schaltung aktiviert und deaktiviert lediglich den Leistungsverträger. Stellen Sie sichere, dass Ihr Subwoofer und Receiver ausgesteckt sind, wenn Sie sie anschreiben (230V Modelle werden mit einem Netzschalter geleifert, der die Stromzufahr des Subwoofoers komplett abschlattet).

Strom: Sie sollen den Subwoofer immer in eine Wandsteckdose oder eine dedizierte Steckdose einstecken. Einige Receiver verfügen über eine Schaltersteckdose. Diese sollen Sie nicht verwenden. Diese geräteigenen Steckdosenieten nicht genugend Spannung oder ordentliche Isolierung für eine Endstufe, wie sie in ihrem Subwoofervorhanden ist.

Line-Level oder LFE-Eingang: Verwenden Sie bei den meisten Systemen den Line-Level- oder LFE-Eingang. Diese Eingänge empfangen das Line-Level-Signal vom Subwoofer-Ausgang Ihres Receivers. Das Handbuch Ihres Receivers gibt an, welcher Eingang sich am besten eignet.

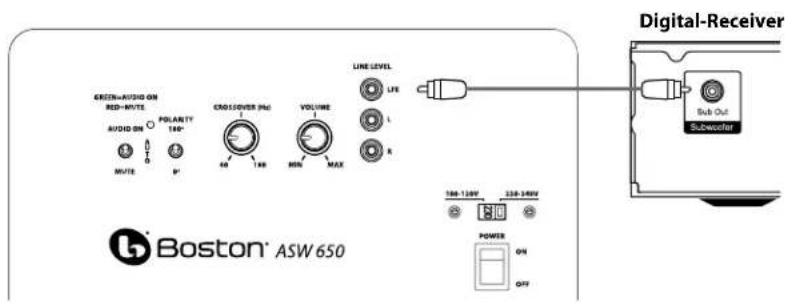

Anschluss des Subwoofoers an das Digital-Home-Theater-System mit Hilfe von LFE

Digital-Home-Theater-Geräte der Versionen 5.1, 6.1 und 7.1 stellen einen Kanal (Kanal"1") zur Verfugung, um spezielle, in digital verschlüsselten Soundtracks enthaltene LFE-Informationen (wie Explosionen und Donner) wiederzugegeben.

Wahlen Sie im Setup-Menu Receivers die Einstellung "subwoofer-yes" aus. Auf diese Weise angeschlossen muss der Verstärker des Receivers die schwierigen tiefen Bassignale nicht mehr wiedergeben, die zu hörbaren Verzerrungen führen können. In einigen Fällen kann dies auch von verschiedenen anderen Einstellungen eines Receivers abhängen. Wir empfehlen ihren für weitere Informationen und Hilfeststellungen das Handbuch Ihres Receivers zu Rate zuziehen.

Verwenden Sie ein RCA-Kabel (nicht im Lieferumfang enthalten), um den LFE-Subwooferausgang Ihres Digital-Receivers mit dem Subwoofer zu verbinden.

SchlieBen Sie das andere Ende an den Line-Level/LFE-Eingang an.

Anschluss des Subwoofoers an ein Stereo System

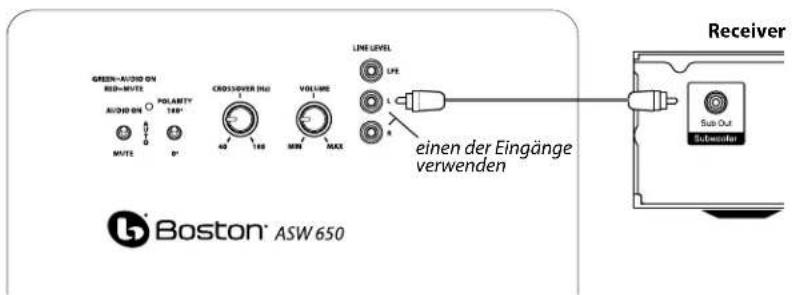

Verwenden Sie für Stereoder Systeme den "Sub Out"-Anschluss von Ihrem Receiver zum Subwoofer-Eingang, der mit "L" oder "R" beschreiben ist.

Anschluss an ein elektronisches Gerät ohne Subwoofer-Ausgang

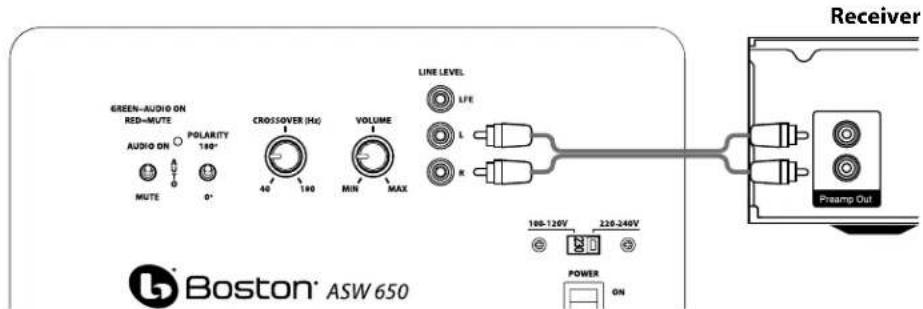

Wen der Receiver in Ihrem System keinen Subwoofer- oder LFE-Ausgang hat, konnen Sie den CSP Wi Subwoofer an einen Preamp-Ausgang anschließen. Verwenden Sie ein Stereo-RCA-Kabel (nicht im Lieferumfang enthalten), um die PreampAusgane an die Line-Level-Eingangen anzuschlieben, die mit den Buchstaben "L" und "R" markiert sind.

Einstellung des Crossover-Reglers

Wenn Sie die Line-Level-Eingänge (nicht den LFE-Eingang) verwenden, wird der im Subwoofer eingebaute Crossover eingesetzt. Zunachst stellen Sie den Crossover-Regler des Subwoofer's etwa 10Hz uber dem unteren Limit der Bass-Response ihrer Hauptloutsprecher ein. Nehmen Sie die Feineinstellung des Crossovers nach Gehor vor, um eine optimale Mischung mit ihren Hauptloutsprechem zu erzielen. Die Beste Einstellung des Crossover-Reglers hangt von der Platierung der Loutsprecher und ihren personlichen Vorliebe ab.

Betrieb

Audio On/Auto/Mute (Audio Ein/Auto/Stumm)

Steen Sie das Netzkabel Ihres Subwoofoers in eine Wandsteckdose. Verwenden Sie nicht die Steckdosen auf der Rückseite des Receivers. Stellen Sie den Audioschalter auf die gewünschte Einstellung.

AUDIO ON/EIN - Der Subwoofer ist immer eingeschaltet.

AUTO - Das Audiosignal des Subwoofoers schaltet sich von selbst ein, sobald ein Signal empfangen wird. Wird kein Signal entdeckt, schaltet er automatisch nach einigen Minuten in den Stumm-Modus um.

MUTE/STUMM - Der Subwoofer ist stumm geschaltet und erzeugt keinen Ton. Wenn Sie den Subwoofer einige Zeit nicht verwenden oder Strom sparen möchten, können Sieihn ausstecken. (Sie den Hauptschalter ausschalten, den Sie kein dem Netzkabel finden)

Eine LED-Anzeige neben dem Polaritätsschalter zeigt an, in welchem Modus der Subwoofer sich befindet.

OFF/AUS - Der Subwoofer ist ausgesteckt (oder der Hauptschalter ist bei ausgeschaltet)

ROT - Stummschaltung (Kein Signal wird empfangen, Amp Off/Aus)

GRUN - Audio-On/Ein (Signal wird empfangen, Amp On/Ein)

Der Subwoofer schaltet automatische in den Mute-Modus, wenn er mehrere Minuten lang kein Signal vom System erhalten hat. Das Subwoofer-Audiosignal schaltet sich dann sizeof EIN, wenn ein Signal empfangen wird.

Polaritatsregler

(0^ oder 180^) : Wahlt die regulare (0^) oder invertierte (180^) Phase fur den Subwoofer aus. Stellen Sie diesen Schalter so ein, dass der vollste, dynamischste Bass ertoft. Der Effekt dieser Phase ist bei Percussion-Instrumenten mit niedriger Frequenz oder Musik mit einer sich ständig wiederholenden Bassline am deutlichsten zu horen.

Crossover-Regler

Regelt die Frequenz des Tiefpasses fur den Subwoofer. Hinweis: Dieser Regler ist nicht aktiv, wenn die LFE-Eingangsbuchse verwendet wird.

Lautstärkeregler

Stellen Sie den Volume-/Lautstärkeregler des Subwoofoers auf die 11-Uhr-Position ein. Wenn Sie nichts vom Subwoofer horen, überprüfen Sie das Netzkabel, den Audio-On/Ein-Schalter, den Power-Schalter und die Eingangskabel..

Drehen Sie am Volume-/Lautstärkeregler des Subwoofer, bis Sie eine Übereinstimmung zwischen dem Hauptloutsprecher und dem Subwoofer horen. Die Bass-Response sollte den Raum nicht übertonen, sondern ihrer so eingestellt sein, dass eine natürliche Vermischung quer durch die gesamte musikalische Bandbreite besteht.

Wartung und Kundendienst

Alle Kabelverbindungen sollen den negtens einmal im Jahr inpiziert und gereinigt oder erneuert werden.

Falls ein Problem auftritt, überprüften Sie, ob alle Kabel angeschlossen sind. Falls ein Problem mit einem Lautsprecher auftritt, verkabeln Sieihn an einem anderen Standort innerhalb des Systems. Sollte das Problem fortbestehen, liegt es am Lautsprecher. Funktioniert der Lautsprecher am neuen Standort einwandfrei, so ist dies ein Anzeichen für ein tieferes Problem mit der Elektronik des Systems. Für den Fall, dass ihre Lautsprecher eine Wartung benötigen, wenden Sie sich an ihren örtlichen Boston Acoustics Handler oder besuchen Sie bostonacoustics.com/dealers, wo sie eine List von Handlem in ihrer Höhe finden.

Eingeschränkte Garantie

Boston Acoustics garantiert dem Erstkauer eines Subwooers der A-Serie fur einen Zeitraum von 5 Jahren ab Kaufdatum, dass dessen mechanische Teile frei sind von Materialfehlern und Verarbeitungsmangeln. Die Garantiedauer fur die elektrischen Komponenten betragt 1 Jahr.

Ohr Verantwortung besteht darin, sie entsprechend der beigeugten Anleitung zu installmenten und zu betrieben, sie sicer bei einer autorisierten Boston Acoustics Service-Vertriebung anzuliefern und den Kauf durch Vorlage des Verkaufsbelegs nachzuweisen, falls Garantieleistungen in Anspruch genommen werden.

Von dieser Garantie ausgeschlossen sind Schäden, die auf Missbrauch, unsachgemäß Installation, Unfall, Fracht oder Reparaturen/Modifikationen zurückzuführen sind, die von demand anderem als einer autorisierten Boston Acoustics Service-Vertriebung durchgeführt wurden.

These Garantie ist auf das Boston Acoustics Produkt beschränkt und erstreckt sich nicht auf etwa gegen damit verbundene Geräte. These Garantiedeckt auch keine Kosten für den Ausbau oder die erneute Installation. These Garantie ist verwirkt, falls die Seriennummer entfern oder unleserlich ist. These Garantie verleihlt Ihnen bestimmte Rechte. Darüber hinaus haben Sie unter Umständen weitere Rechte, die von Staat zu Staat varlieren.

Reparaturanforderung

Falls ein Kundendienst notwendig scheint

Kontakt mit dem Handler auf, bei dem Sie das Produkt gekauft haben.

Für weitere Informationen, besuchen Sieitte http://www.bostona.eu/

Nur für Kunden in der EU

Dieses auf dem Produkt angebrachte Symbol weist daraufhin, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf. Es muss bei einer Sammelstelle für Elektronikschrott abgegeben oder dem Handler zurückgegeben werden, wenn ein ähnliches Produkt erworben wird. Der Hersteller hat für das Recycling这点es Produktes bezahlt. Diesträgt zur Wiederverwertung und zum Recycling bei, minimiert schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit und vermeidet Geldbußen für unsachgemäß Entsorgung.
