BEDIENUNGSANLEITUNG KG901 BLACK & DECKER

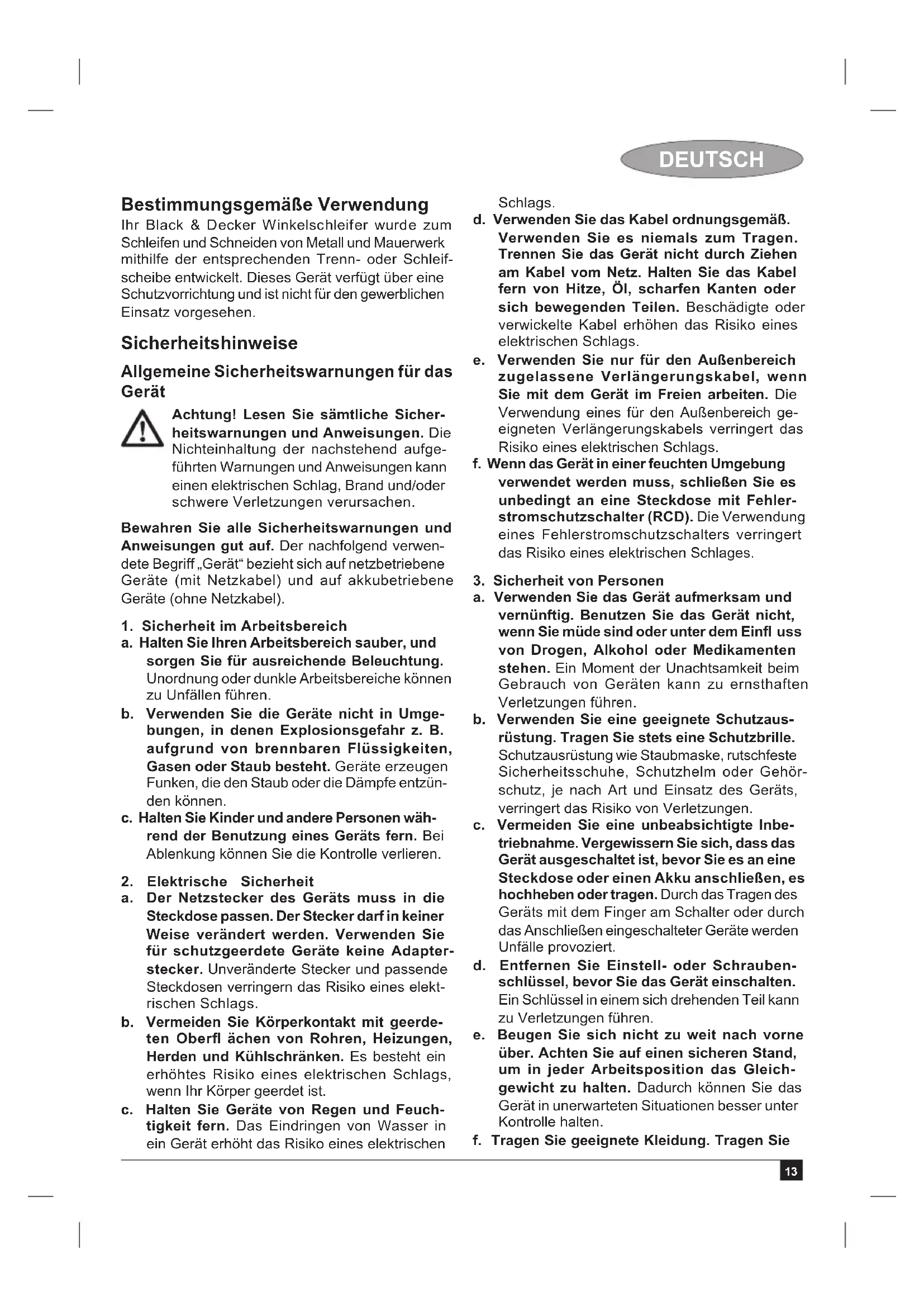

Deutsch (Übersetzung der Originalanleitung) 13

Bestimmungsgemäß Verwendung

Ihr Black & Decker Winkelschleifer wurde zum Schleifen und Schneiden von Metall und Mauerwerk mithilfe der entsprechenden Trenn- oder Schleifscheibe entwickelt. Dieses Gerät verfügt über eine Schutzvorrichtung und ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Allgemeine Sicherheitswarnings für das Gerät

Achtung! Lesen Sie sãmtliche Sicherheitswannungen und Anweisungen. Die Nichteinhaltung der nachstehend aufgeführten Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitswannungen und Anweisungen gut auf. Der nachfolgend verwendete Begriff, Gerät bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich

a. Halten Sie ihren Arbeitsbereich sauber, und sorgen Sie für ausreichende Beleuchtung. Unordnung oder dunkle Arbeitsbereiche können zu Unfallen führen.

b. Verwenden Sie die Geräte nicht in Umgebungen, in denen Explosionsgefahr z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub besteht. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c. Halten Sie Kinder und andere Personen während der Benutzung eines Geräts fern. Bei Ablenkung können Sie die Kontrolle verlieren.

1. Elektrische Sicherheit

a. Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darfin keiner Weise verändert werden. Verwenden Sie für schutzgeerdete Geräte keine Adapterstecker. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

b. Vermeiden Sie Körperkontakt mit geerdeten Oberfl achen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist.

c. Halten Sie Geräte von Regen und Feuchtigkeit fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen

Schlags.

d. Verwenden Sie das Kabel ordnungsgemäß. Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

e. Verwenden Sie nur für den Außenbereich zugelassene Verlängerungskabel, wenn Sie mit dem Gerät im Freien arbeiten. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlags.

f. Wenn das Gerät in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (RCD). Die Verwendung eines Fehlerstromschutzschalters verringgert das Risiko eines elektrischen Schlages.

1. Sicherheit von Personen

a. Verwenden Sie das Gerät aufmerksam und vernünftig. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen.

b. Verwenden Sie eine geeignete Schutzausrüstung. Tragen Sie stets eine Schutzbrille. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Geräts, verringert das Risiko von Verletzungen.

c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschlieben, es hochheiten oder tragen. Durch das Tragen des Gerats mit dem Finger am Schalter oder durch das Anschlieben eingeschalteter Geräte werden Unfälle provoziert.

d. Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerä einschalten. Ein Schlüssel in einem sich drehenden Teil kann zu Verletzungen führen.

e. Beugen Sie sich nicht zu welt nach vorne über. Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch konnen Sie das Gerät in unerwarteten Situationen better unter Kontrolle halten.

f. Tragen Sie geeignete Kleidung. Tragen Sie

DEUTSCH

keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g. Falls Staubabsaug- und -fangvorrichtungen vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden einer Staubaffangvorrichtung verringgert Gefährdungen durch Staub.

1. Gebrauch und Pfl ege von Geräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie das für ihre Arbeit passende Gerät. Durch das Arbeitsmen in dem für das Gerät angegebenen Leistungsbereich erzielen Sie nicht nur optimale Ergebnisse, Sie erhöhen auch die Sicherheit.

b. Verwenden Sie das Gerät nicht, wenn der Ein-/Ausschalter nicht Funktioniert. Ein Gerät, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.

c. Ziehen Sie den Stecker aus der Steckdose, und/oder trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

d. Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e. Halten Sie Geräte in einem einwandfreien Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

f. Halten Sie Schneidwerkzeuge scharf sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.

g. Verwenden Sie Geräte, Zubehör, Einsätze usw. entsprechend diesen Anweisungen, und berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

a. Lassen Sie das Gerät nur von qualifi ziertem Fachpersonal und nur mit Originalersatzteilen reparieren. So wird gewährleistet, dass die Sicherheit des Geräts erhalten bleibt.

Zusätzliche Sicherheitswarnings für das Gerät

Achtung! Zusätzliche Sicherheitswannungen zum Schleifen, Bürsten, Polieren und Trennschleifen

Dieses Gerät dient zum Schleifen, Bürsten, Polieren sowie zum Trennschleifen. Machen Sie sich mit sãmtlichen Sicherheitswärnungen, Anweisungen, Abbildungen und technischen Daten des Geräts vertraut. Die Nichteinhaltung der nachstehend aufgeführten Anweisungen kann einen elektrischen Schlag, Brände und/oder schwere Verletzungen verursachen.

Die unsachgemäß Verwendung von Geräten ist gefährlich und kann Verletzungen zur Folge haben.

Verwenden Sie keine Zubehörteile, die nicht speziell für die Verwendung mit dem Gerät bestimmt und von Hersteller empfohlen sind. Die Tatsache, dass sich ein Zubehörteil an das Gerät anbringenlässt, gewährleistet keinene sicheren Betrieb.

Die Nenndrehzahl des Zubehörteils muss mindestens der auf dem Gerät angegebenen maximalen Drehzahl entsprechen. Zubehörteile, deren Nenndrehzahl übersritten wird, konnen brechen, Einzelteile konnen umhergeschleudert werden.

Der Außendurchmesser und die Stärke von Zubehörteilen müssen den Nennabmessungen des Geräts entsprechen. Zubehörteile mit falschen Abmessungen werden nicht ordnungsgemäß geschützt und gesteuert.

Das Passstuck von Scheiben, Flanschen, Schleiftellern und anderem Zubehor muss undakt auf die Spindel des Gerats passen. Zubehorteile mit Anschlussträcken, die nicht den Befestigungsteilen des Gerats entsprechen, laufen ungleichmäßig, vibrieren übermäßig und konnen einen Kontrollverlust zur Folge haben.

Verwenden Sie keine beschädigten Zubehör- teile. Überprüfen Sie Zubehörteile vor jeder Verwendung auf Folgendes: Trennscheiben auf Späne und Risse; Schleifteller auf Ris- se, Verschleiß und überdurchschnittliche Abnutzung; Drahtbürsten auf lose oder angebrochene Drähte. Überprüfen Sie her

DEUTSCH

untergefallene Geräte und Zubehörteile auf Beschädigungen, und bringen Sie ggf. ein unbeschädigtes Zubehörteil an. Betreiben Sie das Gerät, nach dem Sie es kontrolliert und ein Zubehörteil angebracht haben, eine Minute lang bei maximaler Leerlaufdrehzahl. In der Regel brechen beschädigte Zubehörteile während dieser Testphase.

Tragen Sie eine geeignete Schutzausrüstung. Verwenden Sie entsprechend der Anwendung einen Geschitsschutzschild bzw. eine Sicherheitsbrille. Tragen Sie ggf. eine Staubschutzmaske, einen Gehorschutz, Handschuhe und eine Werkstattschürze, die keine Schleif- bzw. Werkstückteile aufhalten kann. Der Augenschutz muss bei der jeweiligen Anwendung umhergeschleuderte Kleinteile abfangen können. Die Staubschutzmaske oder Atemschutzmaske muss den bei der jeweiligen Anwendung anfallenden Staub fi Itern können. Dauerhafter starker Larm kann Gehorschaden verursachen.
Sorgen Sie davon, dass unbeteiligte Personen einen Sicherheitsabstand zum Arbeitsbereich einhalten. Alle Personen im Arbeitsbereich müssen über eine Schutzausrüstung verfügen. Bruchstücke von Werkstücken oder Zubehörteilen können umhergeschleudert werden und auch außerhalb des unmittelbaren Arbeitsbereichs Verletzungen verursichen.
Halten Sie das Gerät ausschließlich an den isolierten Griffl achen, wenn Sie Arbeiten ausführten, bei denen das Werkzeug ein verdecktes Kabel oder das Gerätekabel berühren könnte. Der Kontakt mit stromführungen Leitungen kann auch offenliegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.
Halten Sie das Kabel vom rotierenden Zube-horteil fern. Wenn Sie die Kontrolle verlieren, kann das Kabel durchtrennt werden oder sich im Zubehorteil verfangen. Dies kann dazu führen, dass die Hand oder der Arm in das rotierende Zubehorteil gezogen werden.
Legen Sie das Gerät erst dann ab, wenn das Zubehörteil zum vollständigen Stillstand gekommen ist. Das rotierende Zubehörteil kann die Oberfläche der Ablage erfassen und das Gerät zurückschlagen halten.
Betreiben Sie das Gerät nicht, während Sie es seitlich traben. Das rotierende Zubehörteil kann sich in der Kleidung verfangen und in Kontakt mit ihrer Körperkommen.

Reinigen Sie die Luftungsschlitze des Gerats regelmäßig. Der Motorlufter verursacht eine Staubansammlung innerhalb des Gehäuses. Groß Mengen angesammelten Metallstaubs konnen elektrische Fehlfunktionen und Stromschläge verursachen.
Betreiben Sie das Gerät nicht in der Umgebung brennbarer Materialien. Diese Materialien können durch Funken entzündet werden.
Verwenden Sie keine Zubehörteile, die fl üssige Kuhlmittel erfordern. Wasser oder andere fl üssige Kuhlmittel können Stromschlagen verursachen.

Hinweis: Die vorherige Warnung gilt nicht für Geräte, die speziell für Flüssigkeitssysteme entwickelt wurden.

Rückschlag und zugehörige Warnungen Ein Rückschlag ist eine plötzliche Bewegung, die durch eine Scheibe, einen Schleifteller, eine Bürste oder ein andere verklemmtes oder verfangenes Zubehörteil verursacht wird. Wenn sich ein rotierendes Zubehörteil verklemmt oder verkantet, wird diese plötzlich abgebremst, sodass das Gerät an der Befestigungstelle unkontrolliert in die der Drehrichtung des Zubehörteils entgegengesetzte Richtung ausschlägt.

Beiselsweise kann das Verklemmen bzw. Verkanten einer Trennscheibe dazu führen, dass die Kante der Scheibe am Quetschpunkt in die Oberfläche des Werkstücks eindringt und die Scheibe heraustritt oder ausschlagt. Entsprechend der Drehrichtigung zum Zeitpunkt des Verklemmens springt die Scheibe entweder in Richtung des Bedieners oder in die Gegenrichtung. Trennscheiben können unter diesen Bedingungen auch brechen.

Ein Rückschlag wird durch falsche Bedienung bzw. unsachgemäß Verwendung des Gerats oder ungeeignete Arbeitsbedingungen hervorgerufen. Er kann durch die folgenden Vorsichtsmaßnahmen vermieden werden.

Durch einen festen Griff mit beiden Händen und eine entsprechende Körper- und Armhaltung konnen die Kräfte eines Rückschlags aufgefangen werden. Verwenden Sie stets einen Zusatzgriff, wenn dieser im Lieferumfang enthalten ist, um Rückschläge und Drehmomenträfte beim Starten des Geräts zu vermeiden. Drehmoment- bzw. Rückschlagräfte konnen vom Bediener durch entsprechende Vorsichtsmaßnahmen kontrolliert werden.
Halten Sie ihre Höhe stets von rotierenden Zubehörteilen fern. Ein Rückschlag kann

DEUTSCH

dazuführen, dass das Zubehörteil ihre Hände berührt.

Meiden Sie die Bereiche, in die sich das Gerät im Fall eines Rückschlags bewegen wurde. Das Gerät wird bei einem Rückschlag entgegen der Drehrichtigung der Scheibe zum Zeitpunkt des Verkantens bewegt.
Gehen Sie bei der Arbeit in Ecken, an scharfen Kanten usw. verbesserten vorsichtig vor. Vermeiden Sie ein Springen bzw. Verkanten des Zubehörteils. Ecken, scharfe Kanten und das Springen des Geräts können dazu führen, dass sich das Zubehörteil verfügt und einen Kontrollverlust bzw. Rückschlag verursacht.
Verwenden Sie kein Ketten- oder gezahntes Sägeblatt. Diese Sägeblätter verursachen haufi einen Rückschlag oder den Verlust der Gerätekontrolle.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen

Verwenden Sie ausschließlich für das Gerät zugelassene Scheiben und die damit vorgesehenen Schutzvorrichtungen. Scheiben, die nicht für das Gerät entwickelt wurden, konnen nicht ausreichend geschützt werden und sind unsicher.
Die Schutzvorrichtung muss sicher am Gerät angebracht und auf ein Höchstmaß an Sicherheit eingestellt werden. Dabei zeigt der kleinstmögliche Teil der Scheibe offen in Richtung des Bedieners. Die Schutzvorrichtung dient zum Schutz des Bedieners vor Bruchstücken und einem unbeabsichtigten Berühren der Scheibe.
Scheiben dürfen ausschließlich für empfehlene Anwendungen verwendet werden. Verwenden Sie beispisseweise die Seite einer Trennscheibe nicht zum Schleifen. Trennscheiben dieren zum horizontalen Durchtrennen. Wird Druck auf deren Seiten ausgeübt, können diese Scheiben splittern.
Verwenden Sie stets unbeschädigte Scheibenfl ansche der richtigen Große und Form für die entsprechende Scheibe. Geeignete Scheibenflansche stützen die Scheibe und vermindern so die Gefahr von Scheibenbruch. Trennscheibenflansche unterscheiden sich möglicherweise von Schleifscheibenfl anschen.
Verwenden Sie keine abgenutzten Scheiben von größeren Geräten. Scheiben für größere Geräte sind nicht für die höheren Drehzahlen von kleineren Geräten ausgelegt und können brechen.

Weitere besondere Sicherheitshinweise zum Trennschleifen

Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führn Sie keine übermäßig tiefen Schnitte durch. Eine Überlastung der Trennscheibe erhöht die Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Scheibenbruchs.
Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn sich die Scheibe am Werkstück von ihren wegewegt, kann Ihnen im Fall eines Rückschlags das Gerät mit der sich drehenden Scheibe entgegeneschleudert werden.
Wenn die Trennscheibe verkantet oder Sie die Arbeit aus sonstigen Gründen unterbrechen, schalten Sie das Gerät aus, und halten Sie es ruhig, bis die Scheibe vollständig zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, da sonst ein Rückschlag erfolgen kann. Ermitteln Sie die Ursache für die verkantete Trennscheibe, und ergreifen Sie entsprechende Gegenmaßnahmen.
Schalten Sie das Gerät nicht wieder ein, solange es sich im Werkstück befindet. Warten Sie, bis die Trennscheibe die volle Drehzahl erreicht hat, bevor Sie das Gerät wieder in den Schnitt einfahren. Wenn das Gerät im Werkstück gestartet wird, kann es verkanten, aus dem Werkstück springen oder einen Rückschlag verursichen.
Stützen Sie Platten oder große Werkstücke ab, um die Gefahr einer eingeklemmten Trennscheibe und eines Rückschlags zu vermindern. Groß Werkstücke können sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten des Schnitts von unter abgestützt werden, undzar nahe der Schnittlinie und nahe am Werkstückrand.
Gehen Sie beim Aussagen in Wänden oder sonstigen unübersichtlichen Bereichen besonderss vorsichtig vor. Die eintauchen- de Trennscheibe kann in Gas-, Wasser-oder elektrische Leitungen eindringen oder andere Objekte schneiden, die einen Rückschlag verursachen.

Besondere Sicherheitshinweise zum Sandpapierschleifen

Verwenden Sie keine überdimensionierten Schleifblätter. Befolgen Sie die Hersteller-angangaben zur Schleifblattgroße. Schleifblätter,

die über den Schleifteller Herausragen, konnen Verletzungen verursachen und zum Blockieren bzw. Zerreiben den Schleifblätter oder zum Rückschlag führen.

Besondere Sicherheitshinweise zum Arbeitsen mit der Polierhaube

Vergewissern Sie sich, dass keine losen Teile der Polierhaube oder deren Befestigung umherschleudern können. Fixieren oder kürzen Sie lose Befestigungen und frei umherschleudernde Befestigungen können sich um ihre Finger schlingen oder sich am Werkstück verhaken.

Besondere Sicherheitshinweise zum Arbeitsen mit Drahtbürsten

Beachen Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Drahtstücke können dünne Kleidung und/oder Haut problemlos durchdringen.
Wenn zum Verwenden der Drahtbürste eine Schutzvorrichtung empfohlen wird, achten Sie darauf, dass Drahtscheibe und -bürste nicht durch diese behindert werden. Aufgrund von Betriebsbelastung und Zentrifugalkräften kann sich der Durchmesser von Drahtscheibe und -bürste vergroßern.

Sicherheit anderer Personen

Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperslichen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Kenntnissen bedient werden, es sei dann, sie werden bei der Verwendung des Gerats von einer erfahrenen Person beaufsichtigt oder angeleitet.
Kinder mussen beaufsichtigt werden, um sicher-zustellen, dass sie nicht mit dem Gerät speilen.

Restrisiken.

Für den Gebrauch these Geräts verbleiben zussätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswannungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch.

Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführnt:

Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursacht werden.

DEUTSCH

Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehör verursacht werden.
Verletzungen, die durch längeren Gebrauch eines Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
Beeinträchtigung des Gehörs.
Gesundheitsrisiken durch das Einatmen von Staub bei Verwendung des Gerats (bei Losspielsweise bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan).

Vibration

Die in den Abschnitten „Technische Daten" und „EG-Konformitätserklarung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und konnen zum Vergleich verschiedener Geräte herangezogen werden. Außen dem kann mit Hilfe dieseres Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschätzt werden.

Achtung! Die bei Verwendung des Geräts aufttende Vibrationsemission hängt von der Art des Gerategebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegeben falls kann die Vibration über dem angegebenen Wert liegen.

Für die Ermittlung der Vibrationsbelastung mussen die tatsächlichen Einsatzbedingungen und Verwendungen des Gerats während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu konnen.

Warnsymbole am Gerät

Am Gerät sind folgende Warnsymbole angebracht:

Achtung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.

Tragen Sie eine Schutzbrille, wenn Sie mit dem Gerät arbeiten.

Tragen Sie einen Gehorschutz, wenn Sie mit dem Gerät arbeiten.

DEUTSCH

Elektrische Sicherheit

Dieses Gerät ist schutzisoliert, daß ist keine Erdleitung erforderlich. Überprüfen Sie stets, ob die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht.

Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder eine Black & Decker Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden.

Merkmale

Dieses Gerät verfügbar über eine oder alle der folgenden Merkmale.

1. Ein-/Ausschalter
2. Seitlicher Haltegriff
3. Spindelarretierung
4. Schutzvorrichtung

Montage

Achtung! Vergewissern Sie sich vor der Montage, dass das Gerät ausgeschaltet ist und der Netzstecker gezogen wurde.

Anbringen und Entfernen der Schutzvorrichtung (Abb. A bis B)

Das Gerät ist mit einer Schutzvorrichtung ausgestattet, die nur für Schleifarbeiten vorgesehen ist. Wenn mit dem Gerät Schneidearbeiten ausgeführrt werden sollen, muss eine entsprechende Schutzvorrichtung angebracht werden. Für Schneidearbeiten sind die Schutzvorrichtungen mit der Teilenummer 1004484-06 für KG701/KG901 und 1004484-07 für KG902 erhältlich und konnen über eine Black & Decker Werkstatt bezogen werden.

Montage

Legen Sie das Gerät mit der Spindel (5) nach oben auf einen Tisch.
Entriegeln Sie die Klemmvorrichtung (7), und positionieren Sie die Schutzvorrichtung (4) wie dargestellt über dem Gerät.
Richten Sie die Zapfen (8) and den Aussparungen (9) aus.
Drucken Sie die Schutzvorrichtung nach unten, und drehen Sie sie entgegen dem Uhrzeigersinn in die gewünschte Position.
Verriegeln Sie die Klemmvorrichtung (7), um die Schutzvorrichtung am Gerät zu befestigen.
Ziehen Sie, falls erforderlich, die Schraube (6) fest, um die Haltekraft zu erhöhen.

Abnehmen

Entriebeln Sie die Klemmvorrichtung (7).

Drehen Sie die Schutzvorrichtung im Uhrzeiger-sinn, um die Zapfen (8) an den Aussparungen (9) auszurichten.
Entfernen Sie die Schutzvorrichtung vom Gerät.

Achtung! Verwenden Sie das Gerät keinesfalls ohne Schutzvorrichtung.

AnbringendesseitlichenHaltegriffs

Schrauben Sie den seitlichen Haltegriff (2) in eines der Montagelöcher des Geräts.

Achtung! Verwenden Sie stets den seitlichen Haltegriff.

Anbringen und Abnehmen von Schleif-oder Trennscheiben (Abb. B bis D)

Verwenden Sie stets die für die jeweilige Arbeit passende Scheibenart. Verwenden Sie stets Scheiben mit geeignetem Durchmesser und Bohrungsdurchmesser (siehe „Technische Daten").

Montage

Bringen Sie die Schutzvorrichtung wie oben beschrieben an.
Setzen Sie den inneren Flansch (10) wie in Abb. B dargestellt auf die Spindel (5) auf. Überprüfen Sie, ob der Flansch ordnungsgemäß an den abgefl achten Seiten der Spindel aufsitzt.
Setzen Sie die Scheibe (11) wie in Abb. B darge-stellt auf die Spindel (5) auf. Weist die Scheibe in der Mitte eine Erhöhung (12) auf, muss diese Erhöhung in Richtung des inneren Flansches zeigen.
Überprüfen Sie, dass die Scheibe richtig auf dem inneren Flansch aufsitzt.
Setzen Sie den äußerten Flansch (13) auf die Spindel auf. Beim Anbringen einer Schleifscheibe ist darauf zu achten, dass die Erhöhung in der Mitte des äußerten Flansches in Richtung der Scheibe zeigt (A in Abb. C). Beim Anbringen einer Trennscheibe muss die Erhöhung in der Mitte des äußerten Flanschs von der Scheibe weg zeigen (B in Abb. C).
Halten Sie die Spindelarretierung (3) gedrückt, undziehen Sie den außeren Flansch mithilfe des Zweilochschlusses (14) fest (Abb. D).

Abnehmen

Halten Sie die Spindelarretierung (3) gedrückt, und losen Sie den äußeren Flansch (13) mithilfe des Zweilochschlüssels (14) (Abb. D).
Nehmen Sie den äußerten Flansch (13) und die Scheibe (11) ab.

Anbringen und Abnehmen der Schleif-scheibe (Abb. D und E)

Zum Schleifen wird ein Schleifteller benötigt.

DEUTSCH

Schleitfeller erhalten Sie im Black & Decker Fachhandel als Zubehörteil.

Anbringen

Setzen Sie den inneren Flansch (10) wie in Abb. E dargestellt auf die Spindel (5) auf. Überprüfen Sie, ob der Flansch ordnungsgemäß an den abgefl achten Seiten der Spindel aufsitzt.
Setzen Sie den Schleifteller (15) auf die Spindel auf.
Setzen Sie die Schleifscheibe (16) auf den Schleifteller auf.
Setzen Sie den äußerten Flansch (13) so auf die Spindel auf, dass die Erhöhung in der Mitte des Flansches von der Scheibe weg zeigt.
Halten Sie die Spindelarretierung (3) gedrückt, undziehen Sie den außeren Flansch mithilfe des Zweilochschlussels (14) fest (Abb.D). Uberprüfen Sie,ob der außere Flansch korrekt angebracht ist und die Scheibe fest aufsitzt.

Abnehmen

Halten Sie die Spindelarretierung (3) gedrückt, und losen Sie den äußeren Flansch (13) mithilfe des Zweilochschlusses (14) (Abb. D).
Entfernen Sie den außeren Flansch (13), die Schleifscheibe (16) und den Schleifteller (15).

Gebrauch

Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung des Geräts.

Achten Sie auf sorgfällige Kabelführung, um unbeabsichtigte Kabelschäden zu vermeiden.
Beachen Sie, dass Funken entstehen können, wenn die Schleif- oder Trennscheibe mit dem Werkstück in Berührung kommt.
Positionieren Sie das Gerät stets so, dass Sie durch die Schutzvorrichtung optimal vor der Schleif- oder Trenscheibe geschützt sind.

Ein- und Ausschalten

Zum Einschalten des Geräts schieben Sie den Ein-/Ausschalter (1) nach vorn. Beachten Sie, dass das Gerät weiter lauft, wenn Sie den Schalter loslassen.
Zum Ausschalten des Gerats drucken Sie auf den hinteren Teil des Ein-/Ausschalters.

Achtung! Schalten Sie das Gerät nicht unter Last aus.

Hinweise für optimale Arbeitsergebnisse

Halten Sie das Gerät mit einer Hand am seitlichen Haltegriff und der anderen Hand am Hauptgriff sicher fest.

Achten Sie beim Schleifen auf einen Winkel von ca. 15 zwischen der Schleifscheibe und der Oberkante des Werkstücks.

Wartung

Ihr Black & Decker Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine large Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreiier Betrieb setzt eine regelmäßige Pfl ege und Reinigung voraus.

Achtung! Vor dem Ausführren jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:

Schalten Sie das Gerät aus, undziehen Sie den Netzstecker.
Wenn das Gerät über einen separates Batteriepack oder Akku verfügt, schalten Sie das Gerät ab, und entnahmen Sie die Batterien aus dem Gerät.
Wenn der Akku integriert ist, entladen Sie diesen vor dem Abschalten vollständig.
Ziehen Sie das Ladegerät aus der Netzsteck-dose, bevor Sie es reinigen. Das Ladegerät benöttigt keine Wartung, es sollte aber regelmäßig gereinigt werden.
Reinigen Sie regelmäßig die Luftungsschlitzedes Gerats und des Ladegerats mit einerweichen Bürste oder einem trockenen Tuch.
Reinigen Sie das Motorghause regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.
Offnen Sie regelmäßig das Spannfutter, und entfern den Sie durch Klopfen ggf. Staub aus dem Inneren des Geräts.

Austauschen des Netzsteckers (nur Großbritannien und Irland)

Gehen Sie folgendermaßen vor, wenn ein neuer Netzstecker angeschlossen werden muss:

Entsorgen Sie den alten Stecker auf sachgerechte Weise.
Verbinden Sie die braune Leitung mit dem spannungsfuhrenden Anschluss des Steckers.
Verbinden Sie die blaue Leitung mit dem neutralen Anschluss.

Achtung! Der Erdleiter wird nicht angeschlossen. Befolgen Sie die Anleitungen, die dem Stecker beiliegen. Empfohlene Sicherung: 13 A.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmull entsorgt werden.

DEUTSCH

Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benötigten, entsorgen Sie es nicht mit dem Hausmüll. Führren Sie das Produkt einer getrennten Sammlung zu.

Durch die separate Sammlung von ausgedienten Produkten und Verpackungsmaterialien konnen Rohstoffe recycliert und wiederverwendet werden. Die Wiederverwendung aufbereitet Materialien tragt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf.

Die Verordnung zur Abfallentsorgung ihrer Gemeinde sieht möglichwerse vor, dass Elektrogerätegetrennt vom Hausmull gesammelt, an der ortlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

Black & Decker nimmt ihre ausgedienten Black & Decker Geräte gern darüber und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zu keinigen geben Sie das Gerätitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ohnenigeria die nachstgelegene Vertragswerkstatt mit. Eine Listeder Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner fnden Sie auch im Internet unter: www.2helpU.com.

Technische Daten

KG701 (Type 1)	KG901 (Type 1)	KG901
		230	230	230
Eingangsspannung	Vac	710	900	900
Leistungsaufnahme	W
Leerlaufdrehzahl	min-1	10500	11000	11000
Scheibendurchmesser	mm	115	115	125
Bohrungs durchmesser der Scheibe	mm	22	22	22
Max. Scheibenstände Schlefscheiben	mm	6	6	6
Trennscheiben	mm	3,5	3,5	3,5
Spindelgewinde		M14	M14	M14
Gewicht	kg	2,1	2,1	2,1

LpA (Schaldruckpegel) 92,6 dB(A), Unsicherheit(K) 3dB(A), LWA (Schalleistungspegel) 103,6 dB(A), Unsicherheit(K) 3dB(A)

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) gemäß EN 60745:

Oberflächenschleifen (a_h,SG) 9,9 m/s2, UNSicherheit (K) 1,5 m/s2, Trennschneiden (a_h) 6,2 m/s2, UNSicherheit (K) 1,5 m/s2, Polieren (a_h,P) 4,6 m/s2, UNSicherheit (K) 1,5 m/s2, Schleifen (a_h,DS) 9,6 m/s2, UNSicherheit (K) 1,5 m/s2, Bürsten (a_h) 10,2 m/s2, UNSicherheit (K) 1,5 m/s2

EG-Konformitätserklarung

MASCHINENRICHTLINIE

KG701 / KG901 / KG902

Black & Decker erklart, dass diese unter "Technische Daten" beschreibenen Geräte übereinstimmen mit: 2006/42/EG, EN 60745-1, EN 60745-2-3.

These Produkte entsprechen außer dem den Richtlinien 2004/108/EG und 2011/65/EU.

Weitere Informationen erhalten Sie von Black & Decker unter der folgenden Adresse. Diese befinden sich auch auf der Rückseite dieser Anleitung. Der Unterzeichnete ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung im Namen von Black & Decker ab.

Kevin Hewitt

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein. Sie gilt inSAMTlichen Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Gerätes, ohne den Kunden damit mehr als unbedingt nötig in Anspruch zunehmen, allerdings vorbehaltlich folgender Ausnahmen:

wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde;

DEUTSCH

wenn das Gerät missbrauchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;
wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;
wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendiensts unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkauf berz. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gegne die nachstgelegene Vertragswerkstatt mit. Eine List der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner fnden Sie auch im Internet unter: www.2helpU.com.

Bitte besuchen Sie unsere Website www.blackanddecker.de, um Ihr neues Black & Decker Produkt zu registrierten. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote. Weitere Informationen über die Marke Black & Decker und unsere Produkte fühden Sie unter www.blackanddecker.de.

FRANÇAIS

Utilisation
