1. Lieferumfang & Hinweise

Bitte prüfen, ob die Lieferung vollständig und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x USB Tastatur 1 x Fernbedienung 1 x externes Netzteil 1 x Bedienungsanleitung 1 x USB Verlängerungskabel 1 x Interlock Adapter

3. Schritte zur Inbetriebnahme, Sicherheitshinweise:

1. Bitte das Gerät immer mit der richtigen

Spannung betreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsan- leitung).

2. Während der Installation darf das Gerät

nicht mit dem Stromnetz verbunden sein.

3. Der Laser darf nur von technisch versier-

tem Fachpersonal gemäss der im jewei- ligen Land geltenden Sicherheitsbestim- mungen installiert werden.

4. Die am Betriebsort geforderten Sicher-

heitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Be- strahlungswerte (MZB), müssen immer eingehalten werden.

5. In bestimmten Ländern kann zusätzlich

eine Abnahme durch ein technisches Überwachungsinstitut erforderlich sein.

6. Verbinden Sie einen leicht zugänglichen

Interlock-Stecker bzw. Notausschalter mit dem Gerät.

7. Die Stromversorgung zugänglich halten.

8. Wenn das Gerät großen Temperatur-

schwankungen ausgesetzt war, bitte nicht unmittelbar danach anschalten. Kondenswasser kann zu Schäden am Ge- rät führen.

2. Einleitende Warnhinweise

1. Das Gerät nur gemäß dieser Bedienungsanleitung betreiben.

2. Wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an

den Stromversorgungsbuchsen oder -kabeln vorliegen, darf das Gerät nicht verwendet werden.

3. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparab-

len Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!

4. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung

5. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben

dem Gerät abstellen. Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung!Manual: Ecoline Series EL-500RGB KeyTEX page 15 / 33

9. Niemals Dimmer-, Funk- oder andere

elektronisch gesteuerten Steckdosen verwenden! Falls möglich, den Laser nicht zusammen mit anderen großen elektrischen Verbrauchern (insbesondere Nebelmaschinen) auf derselben Leitung/ Phase betreiben!

10. Für eine ausreichende Belüftung sor-

gen und stellen das Gerät auf keine war- men oder wärmeabstrahlenden Unter- gründe stellen. Die Belüftungsönungen dürfen nicht verdeckt sein.

11. Bitte sicherstellen, dass das Gerät nicht

zu heiß wird und dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird (ins- besondere bei beweglichen Scheinwer- fern!). Die Wärme dieser Strahler kann den Laser überhitzen.

12. Dieses Gerät nur im Innenbereich ver-

4. Sicherheitshinweise für Arbeiten am Gerät

1. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am

Gerät hantieren bzw. es installieren

2. Vor Arbeiten am Gerät alle reektierenden Gegenstände

wie Ringe, Uhren etc. ablegen.

3. Verwenden Sie für Arbeiten am Gerät ausschließlich

nicht reektierendes Werkzeug.

4. Tragen Sie auf die Laserstärke und -wellenlängen angepasste

Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

5. Pege- und Wartungshinweise

• Feuchtigkeit und Hitze können die Le- bensdauer des Lasersystems stark ver- kürzen und führen zum Erlöschen des Gewährleistungsanspruchs.

• Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserquelle erheb- lich verkürzen kann!

• Beim Transport des Lasers jegliche Erschütterung vermeiden. Bitte das Pro- dukt bestmöglich schützen. Laserworld bietet entsprechendes Equipment an.

• Um die Lebensdauer Ihres Lasers zu erhö- hen, das Gerät vor Überhitzung schützen: - Immer für ausreichende Belüftung sorgen. - Keine Scheinwerfer (insbesondere kopfbewegte) auf das Gerät richten. - Bei jeder Neuinstallation nach ca. 30 Minuten die Gerätetemperatur prü- fen und gegebenenfalls das Gerät an einem kühleren/besser belüfteten Standort platzieren. - Das Gerät trocken halten und vor Näs- se, Regen und Spritzwasser schützen.

• Bitte das Gerät ausstecken, wenn es nicht benutzt wird. Trennen Sie hierzu das Netzteil von der Stromversorgung. Auch wenn die Laserquelle nicht leuchtet: Sie ist in Betrieb, solange das Gerät ange- schaltet ist.

• Die Geräte der Ecoline, Evolution, Club und Proline Serie sind nicht für professio-Manual: Ecoline Series EL-500RGB KeyTEX page 16 / 33 nellen Einsatz konzipiert. Sie sollten nach etwa einer Stunde Betrieb für ca. 15 Mi- nuten abkühlen.

• Lüfter und Kühlkörper (Kühlrippen usw.) müssen frei von Staubansammlungen und Ablagerungen sein, da sonst die Ge- fahr des Überhitzens droht und jegliche Gewährleistung erlischt. Bitte wenden Sie sich an qualizierte Fachpersonen.

• Durch das Entfernen des Garantiela- bels erlischt jeglicher Anspruch auf Gewährleistung. Schäden am Gerät, die durch unsachgemäßer Handha- bung, Nichtbeachtung der Sicher- heits-, Pege- und Wartungshinweise entstehen besteht kein Gewährleis- tungsanspruch.

6. Warnhinweise, Geräteanschlüsse und Bedienelemente

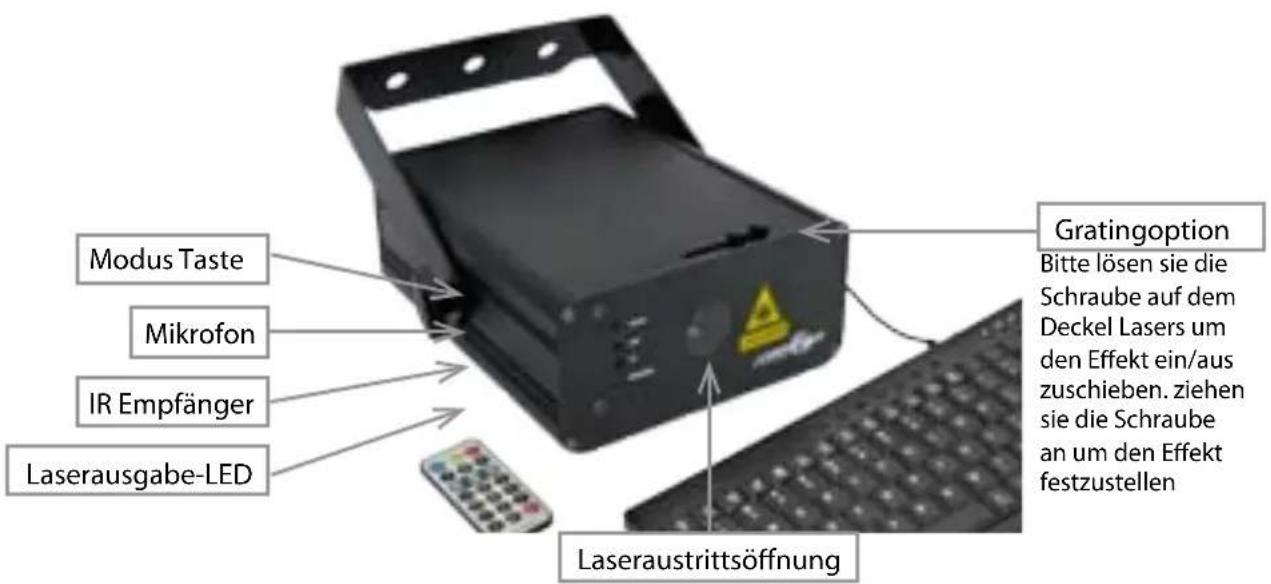

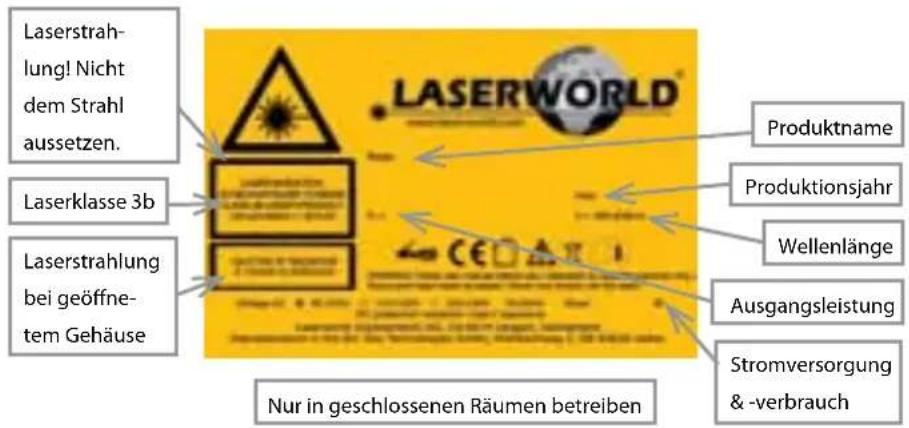

Laserausgabe-LED Mikrofon Modus Taste Laseraustrittsönung IR Empfänger Warnhinweise und Spezikationen am Gerät Laserstrah- lung! Nicht dem Strahl aussetzen. Laserstrahlung bei geöne- tem Gehäuse Stromversorgung & -verbrauch Produktname Wellenlänge Ausgangsleistung Produktionsjahr Nur in geschlossenen Räumen betreiben Laserklasse 3b Gratingoption Bitte lösen sie die Schraube auf dem Deckel Lasers um den Eekt ein/aus zuschieben. ziehen sie die Schraube an um den Eekt festzustellenManual: Ecoline Series EL-500RGB KeyTEX page 17 / 33

Verbinden Sie Ihren EL-500RGB KeyTEX mit dem im Lieferumfang enthaltenen Netzadapter und schließen Sie diesen an die Stromversorgung an. Stellen Sie sicher, dass das Gerät mit der richtigen Spannung betrieben wird, da eine falsche Spannung zu irreparablen Schäden am Gerät führen kann. Die Spannungsdaten entnehmen Sie bitte der Übersichtstabelle am Ende dieser Bedienungsanleitung. Es muss darauf geachtet werden, dass die Vorderseite des Lasers (Bereich des Strahlaustritts) während des Anschließens an die Stromversorgung nicht auf Personen gerichtet ist.

7.2 An-/Ausschalten des Gerätes

Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie diesen auf “ON“, um das Gerät an- bzw. auf “OFF“, um das Gerät auszuschalten. Sollten Sie das Gerät für einen längeren Zeitraum nicht benötigen, trennen Sie das Gerät bitte von der Stromversorgung.

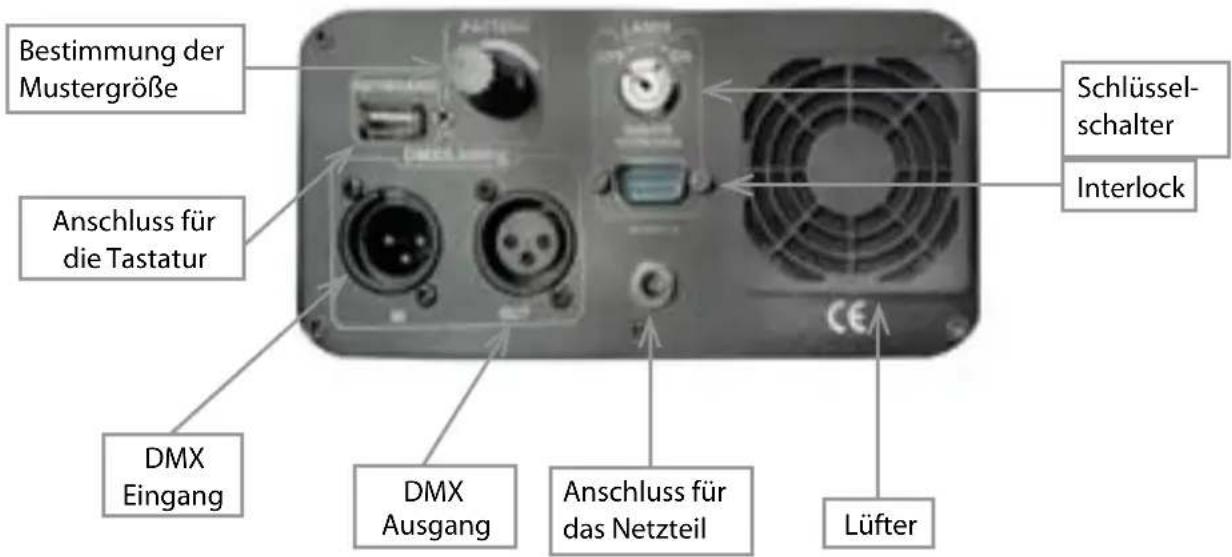

Auf der Gerätevorderseite bendet sich ein ‚MODE‘-Knopf, mit dem einer der vier unterschied- lichen Betriebsmodi gewählt werden kann. Durch Drücken des MODE-Knopfs für 2,5 Sekun- den, wird der Laser an bzw. abgeschaltet. Drücken Sie den MODE-Knopf, um zwischen den Betriebsmodi zu wechseln. Details zu den Betriebsmodi nden Sie auf den folgenden Seiten. Anschluss für das Netzteil Interlock Bestimmung der Mustergröße Schlüssel- schalter Anschluss für die Tastatur Lüfter DMX Eingang DMX AusgangManual: Ecoline Series EL-500RGB KeyTEX page 18 / 33 Modus Beschreibung Automatik Wiedergabe der eingespeicherten Szenen Musik Musikmodus Text Textmodus Zeit Zeitmodus

7.4 IR Fernbedienung

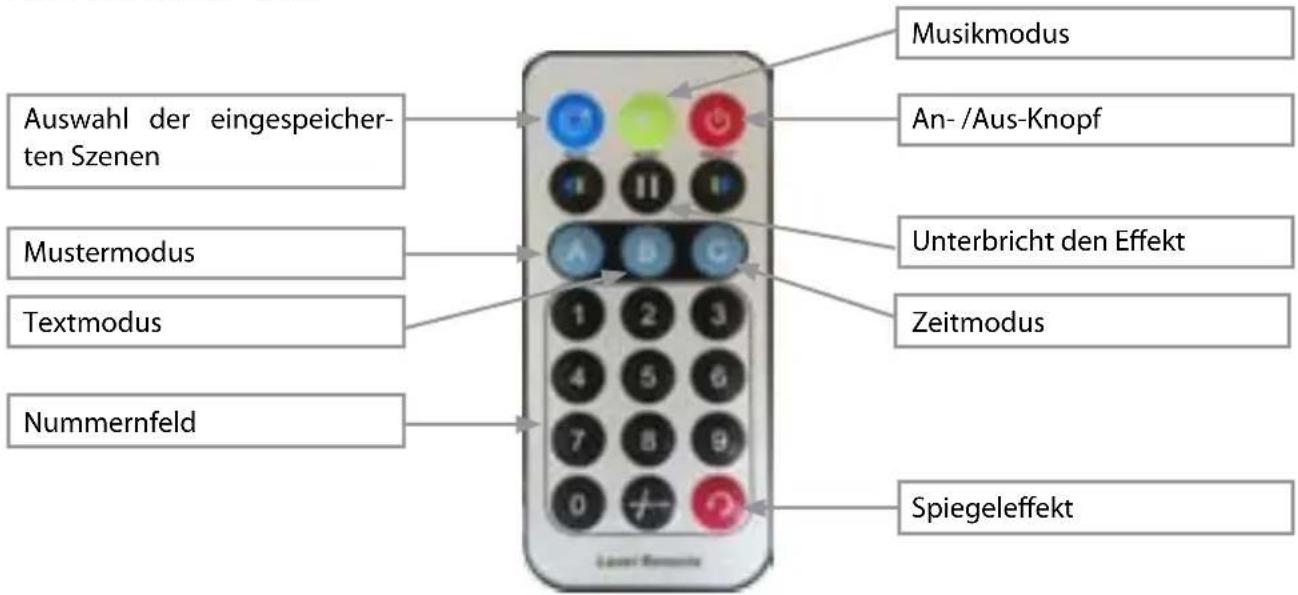

Taste Funktion / Taste Beschreibung ON / OFF Taste Ein- / Ausschalten des Lasers Auto Modus Der Laser läuft im Automatikmodus und die rote LED leuchtet. Durch Drücken der Zahlentasten kann aus unterschiedlichen The- menbereichen gewählt werden Musikmodus Der Laser läuft im Musikmodus und die blaue LED blinkt, wenn Töne/Geräusche erkannt werden. Wiedergabe derselben Sequen- zen wie im Automatik-Modus. Durch Gedrückthalten der Taste kann die Mikrofonsensitivität angepasst werden: 1 (gering) bis 9 (stark) Pause Unterbricht die Sequenz. Erneutes Drücken beendet die Pause. Zeitmodus Der Laser läuft im Zeitmodus, rote und blaue LEDs blinken. Durch Drücken können Jahr, Monat, Datum und Zeit aufgerufen werden. Mustermodus Der Laser läuft im Mustermodus. Durch Drücken können folgen- de Muster ausgewählt werden: 1-Spiralen, 2-Dreiecke, 3-Bögen, 4-Fünfecke, 5-Zackenkreise, 6-Kreise, 7-Vierecke, 8-Sterne, 9-Kreis aus Kreisen, 0-Sternenkränze Auswahl der eingespeicher- ten Szenen Musikmodus Mustermodus An- /Aus-Knopf Spiegeleekt Unterbricht den Eekt Zeitmodus Textmodus NummernfeldManual: Ecoline Series EL-500RGB KeyTEX page 19 / 33 Textmodus Der Laser läuft im Textmodus. Bitte eine beliebige Zahlentaste drücken und den Text über die Tastatur eingeben. Die rote und blaue LED leuchten. Zahlen Taste drücken um eine Zahl auszuwählen Zurück / Weiter Drücken um Vor- bzw. Zurückzuspringen Spiegeln Drücken und Halten der Taste ermöglicht das Spiegeln der Pro- jektion. Durch mehrmaliges Drücken kann aus 4 Spiegeloptionen gewählt werden.

7.5 Verwendung der Tastatur

Über die Tastatur können Menü-Optionen, Muster und die unterschiedlichen Modi ausge- wählt werden. Um die Tastatur nutzen zu können, gehen Sie bitte wie folgt vor:

1. Verbinden Sie das USB-Kabel der Tastatur mit Schnittstelle auf der Rückseite des Gerätes.

2. Verbinden Sie den Laser mit der Stromversorgung.

Menü-Optionen Um die Menü-Optionen an der Tastatur zu nutzen, gehen Sie folgendermaßen vor:

1. Drücken Sie um zu den Menü-Optionen zu gelangen. Der Laser projiziert die ausge-

2. Durch Drücken von

springen Sie durch die Menü-Optionen: 1. TEXT, 2. AUTOMATIK, 3. MUSIK 4. ZEIT, und 5. MUSTER.

3. Drücken Sie um die Auswahl zu bestätigen.Manual: Ecoline Series EL-500RGB KeyTEX

page 20 / 33 Textmodus Bei aktivem Textmodus, kann der eingegebene Text über folgende Tasten auf der Tastatur va- riiert werden: Funktion Taste Beschreibung Abfolge Startet die Textabfolge. Durch erneutes Drücken wird die Abfol- ge erneut gestartet. RGB Color RGB Keine Funktion Draw Zeichungsfunktion. Durch Drücken der Pfeile (nach oben / unten) kann die Geschwindigkeit bestimmt werden. Zoom Zoomfunktion: größer werdend, kleiner werdend & größer- kleiner werdend. Durch Drücken der Pfeile (nach oben / unten) kann die Geschwindigkeit bestimmt werden. X Move Der Text läuft nach links oder rechts. Durch Drücken der Pfeile (nach oben / unten) kann die Geschwindigkeit bestimmt werden. Y Move Der Text läuft nach oben oder unten. Der Text läuft nach links oder rechts. Durch Drücken der Pfeile (nach oben / unten) kann die Geschwindigkeit bestimmt werden. Y Roll Der Text dreht sich um die Y-Achse. Der Text läuft nach links oder rechts. Durch Drücken der Pfeile (nach oben / unten) kann die Geschwindigkeit bestimmt werden. X Roll Der Text dreht sich um die X-Achse. Der Text läuft nach links oder rechts. Durch Drücken der Pfeile (nach oben / unten) kann die Geschwindigkeit bestimmt werden. Z Roll Der Text dreht sich um die Z-Achse. Der Text läuft nach links oder rechts. Durch Drücken der Pfeile (nach oben / unten) kann die Geschwindigkeit bestimmt werden. Wave Der Text bewegt sich wellenförmig. Durch Drücken der Pfeile (nach oben / unten) kann die Geschwindigkeit bestimmt werden. Text Qty Zeigt 4, 6, 8, 10, oder 12 Zeichen (inkl. Leerzeichen) an Play Time Bestimmt die Wiedergabezeit. Mirror Spiegelt die Projektion in 4 Richtungen Delete Löscht den Speicher Backspace Löscht die Zeichen von rechts nach links Home Der Cursor springt zum TextanfangManual: Ecoline Series EL-500RGB KeyTEX page 21 / 33 Funktion Taste Beschreibung End Der Cursor springt zum Textende Pfeiltasten Bewegen des Cursors nach oben, unten, links oder rechts Ctrl + Alt + Del Löscht den gesamten Text Speichern + Nr Speichert Text und Muster Wiedergabe + Nr Wiedergabe des gespeicherten Texts / der Muster Wiederholung Wiederholt den gespeicherten Text / die Muster nach oben Wählt den zuletzt bearbeiteten Text nach unten Wählt den nächsten Text Pause Unterbricht das Programm Automatikmodus Im aktiven Automatikmodus können folgende Tasten auf der Tastatur genutzt werden: Funktion Taste Beschreibung Zahlen Durch Drücken von 1 - 9 kann ein Automatikprogramm ausgewählt werden. Bei 0 werden die Automatikprogramme wiederholt. Spiegeln Spiegelt die Projektion in 4 Richtungen Musikmodus Im aktiven Musikmodus können folgende Tasten auf der Tastatur genutzt werden: Funktion Taste Beschreibung Zahlen Durch Drücken von 1 - 9 kann ein Musikprogramm ausgewählt werden. Bei 0 werden die Musikprogramme wiederholt. Mirror Spiegelt die Projektion in 4 Richtungen Mustermodus Im aktiven Mustermodus können folgende Tasten auf der Tastatur genutzt werden: Funktion Taste Beschreibung Zahlen Durch Drücken können folgende Muster ausgewählt werden: 1-Spiralen, 2-Dreiecke, 3-Bögen, 4-Fünfecke, 5-Zackenkreise, 6-Kreise, 7-Vierecke, 8-Sterne, 9-Kreis aus Kreisen, 0-Sternen- kränzeManual: Ecoline Series EL-500RGB KeyTEX page 22 / 33 Abschließende Erklärung Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei. Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen, unterliegen nicht dem Einussbereich der Herstellers und des Händlers. Somit wird keine Haf- tung bzw. Gewährleistung übernommen. Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. Laserworld (Switzerland) AG Kreuzlingerstrasse 5 CH-8574 Lengwil Schweiz Sitz der Gesellschaft: Lengwil / CH Firmennummer: CH-440.3.020.548-6 Verwaltungsrat: Martin Werner MWSt. Nummer Schweiz: 683 180 UID: CHE-113.954.889 UST-IdNr: DE258030001 WEEE-Reg.-Nr.: DE 90759352 www.laserworld.com [e-mail] representative according to EMVG: Ray Technologies GmbH Managing Director: Karl-Heinz Käs Mühlbachweg 2 83626 Valley / DeutschlandManual: Ecoline Series EL-500RGB KeyTEX page 23 / 33 Table des matières:

• Aufgrund fortschrittlicher Technologien zur optischen Korrektur, die in unseren Lasersystemen zum Einsatz kommen, kann es sein, dass die Ausgangsleistung der Module je Einzelfarbe leichte Abweichungen zu den Leistungsangaben für das entsprechende Modul aufweisen.
