BEDIENUNGSANLEITUNG DSW 4000 POLK

WICHTIGE SICHERHEITSHINWEISE

VOR BEDIENUNG DER GERÄTE DURCHLESEN

1. Lesen Sie diese Anweisungen durch

2. Behalten Sie diese Anweisungen.

3. Beachten Sie alle Warnhinweise.

4. Folgen Sie allen Anleitungen.

5. Verwenden Sie diese Geräte nicht in der Nähe von Wasser.

6. Reinigen Sie sie nur mit einem trockenen Tuch

7. Blockieren Sie keine Lüftungsöffnungen. Installieren Sie die Geräte entsprechend

den Herstelleranweisungen.

8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintritt-

söffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).

9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker nicht außer Kraft setzen.

Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere. Ein geerdeter Stecker hat zwei Klinken und einen dritten Erdungsstift. Die dicke Klinke oder der dritte Stift dienen Ihrer Sicher-heit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, sollten Sie die Steckdose durch einen Elektriker ersetzen lassen. Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere.

10. Vermeiden Sie, dass das Netzkabel belastet oder geknickt wird, vor allem

bei Steckern, Zusatzsteckdosen, und beim Ausgang aus dem Gerät

11. Verwenden Sie ausschließlich vom Hersteller empfohlene Zusatzgeräte/Zubehör.

12. Verwenden Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische,

die von Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.

13. Trennen Sie dieses Gerät bei Gewittern vom Netz, oder wenn es längere

Zeit nicht benutzt wird.

14. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. Eine Wartung ist

nötig, wenn das Gerät auf irgendeine Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder, stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig funktioniert oder wenn es fallengelassen wurde.

15. WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor

Regen oder Feuchtigkeit zu schützen, und mit Flüssigkeit gefüllte Gefäße, wie Vasen, sollten nicht auf diesem Gerät platziert werden.

16. Um dieses Gerät vollständig vom Netz zu trennen, ziehen Sie das Netzkabel aus der Steckdose.

17. Der Hauptstecker des Netzkabels sollte stets in gutem Betriebszustand sein.

Vorsicht: Subwoofer sind schwer. Seien Sie beim Auspacken Ihres Subwoofers vorsichtig. Inhalt 1 Subwoofer 1 Mikrofon (DSW-Modelle) 1 Fernbedienung 1 Bedienungsanleitung 1 Netzkabel 1 Registrierungskarte Inspizieren Sie bitte den Subwoofer sorgfältig. Verständigen Sie Ihren Polk Audio-Fachhändler, falls Sie Schäden oder fehlende Teile bemerken. Bewahren Sie den Karton und das Verpackungsmaterial auf. Diese schützen den Subwoofer bei einem etwaig nötigen Versand am besten. Der Stoffbeutel, der Ihren Subwoofer während des Versands schützt, kann zum Reinigen der Gehäuseoberfläche verwendet werden. Zu Ihrem System gehört ein separat vom Subwoofer verpacktes, abnehmbares Netzkabel. Stecken Sie die Buchse in den Anschluss an der Verstärkerplatte und den Stecker in eine Steckdose (oder Steckdosenleiste), wobei Sie den Sicherheitsanweisungen auf der vorderen Innenumschlagsseite dieses Handbuchs folgen müssen. Es wird nicht empfohlen, das Netzkabel des Subwoofers an den Schaltausgang Ihres Receivers anzuschließen.

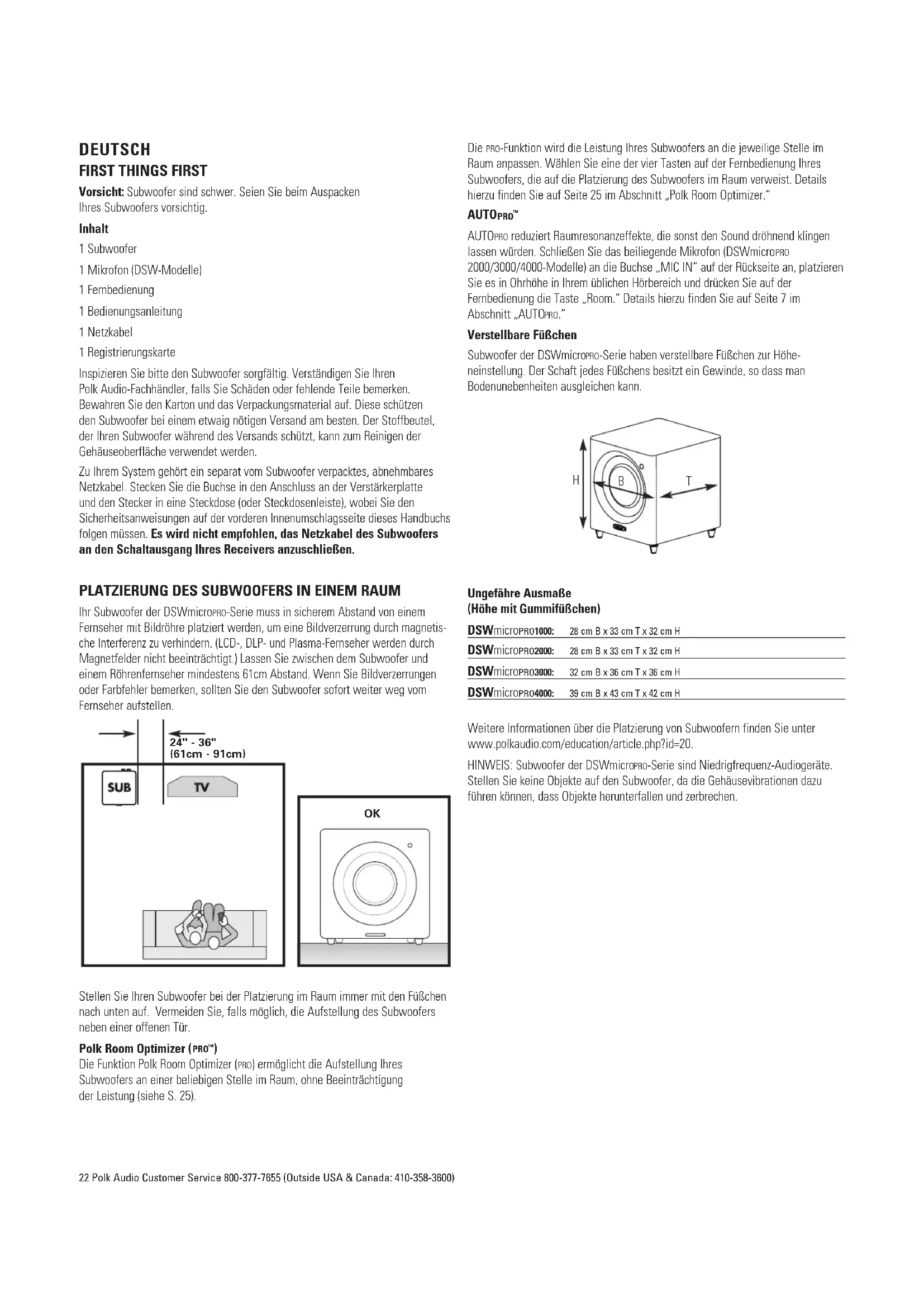

PLATZIERUNG DES SUBWOOFERS IN EINEM RAUM

Ihr Subwoofer der DSWmicroPRO-Serie muss in sicherem Abstand von einem Fernseher mit Bildröhre platziert werden, um eine Bildverzerrung durch magnetis- che Interferenz zu verhindern. (LCD-, DLP- und Plasma-Fernseher werden durch Magnetfelder nicht beeinträchtigt.) Lassen Sie zwischen dem Subwoofer und einem Röhrenfernseher mindestens 61cm Abstand. Wenn Sie Bildverzerrungen oder Farbfehler bemerken, sollten Sie den Subwoofer sofort weiter weg vom Fernseher aufstellen. Stellen Sie Ihren Subwoofer bei der Platzierung im Raum immer mit den Füßchen nach unten auf. Vermeiden Sie, falls möglich, die Aufstellung des Subwoofers neben einer offenen Tür. Polk Room Optimizer ( PRO

Die Funktion Polk Room Optimizer ( PRO) ermöglicht die Aufstellung Ihres Subwoofers an einer beliebigen Stelle im Raum, ohne Beeinträchtigung der Leistung (siehe S. 25). Die PRO-Funktion wird die Leistung Ihres Subwoofers an die jeweilige Stelle im Raum anpassen. Wählen Sie eine der vier Tasten auf der Fernbedienung Ihres Subwoofers, die auf die Platzierung des Subwoofers im Raum verweist. Details hierzu finden Sie auf Seite 25 im Abschnitt „Polk Room Optimizer.“ AUTO PRO

AUTOPRO reduziert Raumresonanzeffekte, die sonst den Sound dröhnend klingen lassen würden. Schließen Sie das beiliegende Mikrofon (DSWmicro PRO 2000/3000/4000-Modelle) an die Buchse „MIC IN“ auf der Rückseite an, platzieren Sie es in Ohrhöhe in Ihrem üblichen Hörbereich und drücken Sie auf der Fernbedienung die Taste „Room.“ Details hierzu finden Sie auf Seite 7 im Abschnitt „AUTO PRO.“ Verstellbare Füßchen Subwoofer der DSWmicro PRO-Serie haben verstellbare Füßchen zur Höhe- neinstellung. Der Schaft jedes Füßchens besitzt ein Gewinde, so dass man Bodenunebenheiten ausgleichen kann. Ungefähre Ausmaße (Höhe mit Gummifüßchen) DSWmicroPRO1000: 28 cm B x 33 cm T x 32 cm H DSWmicroPRO2000: 28 cm B x 33 cm T x 32 cm H DSWmicroPRO3000: 32 cm B x 36 cm T x 36 cm H DSWmicroPRO4000: 39 cm B x 43 cm T x 42 cm H Weitere Informationen über die Platzierung von Subwoofern finden Sie unter www.polkaudio.com/education/article.php?id=20. HINWEIS: Subwoofer der DSWmicro PRO-Serie sind Niedrigfrequenz-Audiogeräte. Stellen Sie keine Objekte auf den Subwoofer, da die Gehäusevibrationen dazu führen können, dass Objekte herunterfallen und zerbrechen.

NETZSTROMANSCHLUSS UND SCHALTER

Spannungs-Umschalter Subwoofer der DSWmicro PRO-Serie besitzen einen Spannungs-Umschalter. Prüfen Sie, ob die für Ihr Land erforderliche Spannung eingestellt ist. WARNUNG: Die korrekte Spannung für Ihr Land wurde werksseitig eingestellt. Verwenden Sie nur die für Ihr Land festgelegte Spannung. Eine falsche Einstellung kann den Subwoofer beschädigen. Wenn Sie die Spannung umschalten, müssen Sie die Sicherungsgröße prüfen und die für die gewählte Spannungseinstellung richtige Sicherung verwenden. Netzschalter Schalten Sie den Strom mit dem Schalter AC MAIN ein/aus. Dreipositions-Netzschalter Ihr Subwoofer der DSWmicro PRO-Serie verwendet einen Netzschalter mit 3 Positionen, der den Betriebsmodus wählt. 12V (DSW2000/DSW3000/DSW4000) Wenn der Schalter auf dieser Position steht, schaltet sich der Subwoofer nur dann ein, wenn ein 12V-Signal am 12V-Eingang an der Rückseite des Verstärkers ankommt oder wenn der Benutzer die Netztaste auf der Fernbedienung drückt. Danach bleibt der Subwoofer aktiv, ganz gleich, ob ein Audiosignal vorhanden ist. Hinweis: Beim DSW1000 wird die Fernbedienung zum Ein-und Ausschalten des Subwoofers verwendet, wenn der Schalter sich in der REMOTE-Position befindet. Der DSW1000 hat keine 12V-Auslöserfunktion. Audio Sense Wenn der Schalter auf dieser Position steht, schaltet sich der Subwoofer automatisch ein, wenn ein Audiosignal entdeckt wird. Die LED auf der Rückseite des Subwoofers leuchtet dann grün. Der Subwoofer kann auch über die Fernbedienung ein-und ausgeschaltet werden. Wir empfehlen diese Einstellung, wenn Ihr Subwoofer immer am Netz ist (d.h. wenn er an eine Steckdose angeschlossen ist). Wenn kein Signal vorhan den ist, geht der Subwoofer nach 15 Minuten in einen Wartemodus über, und die LED wird gelb.

Wenn der Schalter in dieser Position ist, ist Ihr Subwoofer immer eingeschaltet und voll aktiviert. Die LED auf der Rückseite des Subwoofers ist grün. Dieser Modus eignet sich am besten, wenn der Subwoofer an eine Steckerleiste angeschlossen ist. Man kann dann den Subwoofer nicht mit der Fernbedienung ausschalten. Hinweis: Wenn Sie Ihren Subwoofer längere Zeit nicht benutzen, etwa während des Urlaubs, sollten Sie eventuell den Stecker herausziehen oder den Schalter AC MAIN ausschalten. LED-Farben und der Strom-Modus: Grün: Voll aktiv Gelb: Standby Rot: Schutz DSWmicroPRO1000 DSWmicroPRO2000, 3000, 4000ANSCHLUSS DES SUBWOOFERS AN DAS SYSTEM-ANSCHLUSSOPTIONEN WICHTIGER HINWEIS: VERWENDEN SIE NUR EINE DIESER OPTIONEN. KOMBINIEREN SIE NIE DIE ANSCHLUSSOPTIONEN. OPTION 1 Receiver mit Subwoofer-Ausgang („Sub Out“)-die häufigste Anschlussmethode für Dolby Digital

• Verbinden Sie mit einem einzelnen RCA-Kabel den „SUB OUT“ Ihres Receivers mit dem LFE-Eingang am Subwoofer. Diese Anschlussmethode umgeht den internen Filter des Subwoofers und verwendet den eingebauten Tiefpass-Filter des Receivers. Stellen Sie keine weiteren Verbindungen her. Verwenden Sie für die Verbindung zum Subwoofer keine Lautsprecherkabel.

• Schließen Sie alle weiteren Lautsprecher direkt an den Receiver an. Stellen Sie die Lautsprecherkonfiguration Ihres Receivers folgendermaßen ein: Vordere Lautsprecher = SMALL (Klein) Center- und Surround-Lautsprecher = SMALL (Klein) Subwoofer = ON, YES oder PRESENT (An, Ja oder Vorhanden)

• Je nach der Bassleistung Ihrer vorderen Lautsprecher stellen Sie die Crossover-Frequenz am Receiver auf 80Hz für Turm- und Regallautsprecher (mit einem Tieftöner von mindestens 13,3 cm Durchmesser) und auf 100-120Hz für Satellitenlautsprecher ein. Anweisungen finden Sie im Benutzerhandbuch Ihres Receivers. OPTION 2 Zweikanal-oder Dolby PRO Logic

Receiver ohne „Sub Out.“ Verwenden Sie zweiadrige Lautsprecherkabel mit 16 Gauge oder dicker. Ihr Polk-Fachhändler kann Ihnen die richtigen Kabel empfehlen. Hinweis: Verwenden Sie in dieser Konfiguration weder den Line-noch den LFE-Eingang.

• Verbinden Sie mit Lautsprecherkabeln die linken und rechten vorderen Lautsprecherausgänge an Ihrem Receiver mit den Lautsprechereingängen am Subwoofer (Details finden Sie in „Anschlüsse mit Anschlussterminals/ Lautsprecherkabeln herstellen“).

• Verbinden Sie die vorderen linken und rechten Lautsprecherausgänge Ihres Receivers direkt mit den Lautsprechereingängen an den vorderen Lautsprechern.

• Schließen Sie den Center-Kanal-Lautsprecher direkt an den Center-Kanal- Ausgang des Receivers an. (Nicht dargestellt.)

• Schließen Sie die hinteren Surround-Satellitenlautsprecher direkt an die hinteren oder Surround-Kanal-Ausgänge Ihres Receivers an. (Nicht dargestellt.)

• Stellen Sie die Lautsprecherkonfiguration Ihres Receivers folgendermaßen ein: Vordere Lautsprecher = LARGE (Groß) Center- und Surround-Lautsprecher = SMALL (Klein) Subwoofer = OFF (Aus) oder NO (Nein) 24 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600) (Nicht einzustufen Gestaltung-sarbeit)

REMOTE CONTROL (Nicht einzustufen Gestaltung-sarbeit)Customer Service Hours of Operation: Monday-Friday, 9AM-6PM EST polkcs@polkaudio.com 25 Anschlüsse Mit Anschlussterminals/Lautsprecherkabeln Herstellen An der Rückseite des Subwoofers befinden sich zwei Paare von Lautsprecheransc- hlussterminals. Dabei ist jeweils ein Terminal rot (+) und das andere schwarz (-) markiert. Sie müssen den Draht vom roten (+) Terminal an Ihrem Receiver mit dem roten (+) Terminal an Ihrem Subwoofer und den Draht vom schwarzen (-) Terminal an Ihrem Receiver mit dem schwarzen (-) Terminal an Ihrem Subwoofer verbinden. Das Lautsprecherkabel hat Markierungen (wie Farbkodierung, Rippung oder Beschriftung) auf einem der beiden Leiter, um den korrekten Anschluss zu gewährleisten. Ziehen Sie 12mm Isolierung am Ende der beiden Leiter ab, um den blanken Draht freizulegen. Verdrehen Sie den blanken Draht, um zwei nicht zerfaserte Stränge zu bilden (einen an jedem Ende). Lösen Sie die Sechskantmuttern der Anschlussterminals um mehrere Umdrehun- gen. Führen Sie den blanken Draht ein, wobei Sie darauf achten müssen, dass die Drahtenden einander nicht berühren, da dies einen Kurzschluss erzeugen und ein Abschalten oder eine Fehlfunktion des Receivers verursachen könnte. Nachdem das Kabel in das Anschlussterminal eingeführt ist, drehen Sie die Sechskantmutter im Uhrzeigersinn fest. Hinweis: Wenn Ihr Subwoofer nicht viel Bassleistung bringt, hängt das wahrscheinlich vom falschen Anschluss eines der beiden Lautsprecherkabel ab. Überprüfen Sie die korrekte Polung an allen Anschlüssen. OPTION 3 Anschluss mehrerer Subwoofer.

• Schließen Sie die linken und rechten Vorverstärkerausgänge an die linken und rechten LINE LEVEL-Eingänge am Subwoofer 1 an. Stellen Sie keine Verbindungen zu den SPEAKER LEVEL-Eingängen her.

• Schließen Sie die linken und rechten LINE LEVEL-Ausgänge von Subwoofer 1 an die linken und rechten LINE LEVEL-Eingänge am Subwoofer 2 an. Stellen Sie keine Verbindungen zu den SPEAKER LEVEL-Eingängen her.

• Führen Sie für jeden Subwoofer im Hörbereich den Auto PRO Room Correction- Setup durch. Führen Sie, wie auf Seite 26 beschrieben, für jeden Subwoofer eine Feineinstellung durch.

EINSTELLUNG IHRES SUBWOOFERS

Hinweis: Wenn Sie Ihren Subwoofer zum ersten Mal einrichten, müssen Sie wahrscheinlich mehrmals Modifizierungen vornehmen, um den gewünschten Sound zu erhalten. Denken Sie daran, den AC MAIN-Schalter einzuschalten.

Die Leistung Ihres Subwoofers wird von dessen Platzierung im Raum beeinflusst. Die Subwoofer der DSWmicro PRO-Serie verfügen über die Funktion Polk Room Optimizer ( PRO

)-vier Tasten mit Voreinstellungen für die Raum-Equalizer-Funktion, die die Leistung Ihres Subwoofers für typische Aufstellungsoptionen optimieren: „cabinet“ (Schrankwand), „corner“ (Ecke), „mid-wall“ (Mitte der Wand) und „mid-room“ (Mitte des Raums). Die Leistung eines traditionellen Subwoofers wird von seiner Platzierung im Raum beeinflusst. Die Funktion Polk Room Optimizer ( PRO) ermöglicht es Ihnen, Ihren Subwoofer der DSWmicro PRO-Serie an einer beliebigen Stelle im Hörraum zu platzieren. Auf der Grundlage der vier am häufigsten verwendeten Platzierungen maximiert PRO für Sie die Soundqualität und glättet die Basswiedergabe einer bestimmten räumlichen Platzierung. Sie drücken einfach auf der Fernbedienung des Subwoofers die Taste, die der Platzierung des Subwoofers entspricht. AUTO PRO RAUM-RESONANZKORREKTUR (nur DSW2000/DSW3000/DSW4000) Während die PRO-Funktion die Auswirkung von Grenzeffekten auf die Subwoofer- Leistungs ausgleicht, verwendet AUTO PRO eine neuartige dynamische Technologie zur Korrektur von Raum-Resonanzeffekten. Durch übermäßige Raum-Resonanz wird ein dröhnender Effekt erzeugt, und der Bass klingt nicht mehr präzise und hart. AUTO PRO korrigiert Raumfaktoren, die die Leistung im üblichen Hörbereich negativ beeinflussen. Die folgenden Schritte gelten für die Modelle DSWmicro PRO2000/3000/4000. Sie müssen das Verfahren bei jedem Subwoofer wiederholen, den Sie so einrichten.

1. Schließen Sie das Mikrofon an die Buchse „MIC IN“ am Subwoofer an.

2. Platzieren Sie das Mikrofon möglichst in Ohrhöhe an Ihrer üblichen Hörposition.

3. Drücken Sie die Taste ROOM auf der Fernbedienung, bis Sie eine Reihe

von Testtönen hören. Die Töne dauern ca. 30 Sekunden bis 2 Minuten. ACHTUNG: Die Testtöne sind laut!

4. Wenn Sie aus irgendeinem Grund AUTO

PRO nach dem Abspielen der Testtöne stoppen müssen (beispielsweise wenn sich das Mikrofon bewegt hat), drücken Sie einfach erneut auf der Fernbedienung die Taste „Room.“

5. Das Verfahren ist nun abgeschlossen, und Sie können das Mikrofon entfernen.

Hinweis: Wenn Sie den Subwoofer umstellen oder sich Ihre Hörposition im Raum ändert, müssen Sie das Verfahren wiederholen, um eine optimale Leistung sicherzustellen.URSPRÜNGLICHE EINSTELLUNGEN Ihr Aktiv-Subwoofer bietet eine Reihe von Einstellungen. Die ursprünglichen Einstellungen lauten:

• Volume (Lautstärke): 50 % (20, auf einer Skala von 0-40)

PRO Einstellung: Mitte des Raums Die für Sie idealen Einstellungen hängen von der Subwoofer-Platzierung, Ihren Geräten und Ihrem persönlichen Geschmack ab. Wenn Sie sich mit den Einstellungen vertraut gemacht haben, können Sie mit anderen Optionen experi mentieren, um die beste Methode für Ihr System zu finden. Sie finden einen informativen Artikel über Subwoofer-Positionierung und -Einstellung im Bereich „Setup“ unter: www.polkaudio.com/education/article.php?id=19.

FEINEINSTELLUNG IHRES SUBWOOFERS

• Volume (Lautstärke): Stellen Sie diese auf der Basis einer Vielzahl von CD- und Videoquellen ein. Stellen Sie sie so ein, dass Sie einen tiefen, starken Bass erhalten, aber ohne ein Dröhnen.

• Tiefpassfilter-Regler: Dieser Regler befindet sich an der Rückseite des Verstärkers und stellt den Frequenzbereich des Subwoofers ein. Wenn Sie kleinere Hauptlautsprecher verwenden, bietet der obere durch den Regler abgedeckte Bereich wahrscheinlich die besten Ergebnisse. Bei größeren Lautsprechern klingt der untere durch den Regler abgedeckte Bereich wahrscheinlich am besten, aber Sie sollten das stets selbst entscheiden. Wenn Männerstimmen „dünn“ klingen, drehen Sie diesen Regler auf, bis die Stimme voll, aber nicht dröhnend klingt. Wenn Männerstimmen zu „dick“ klingen, drehen Sie den Regler nach unten, bis die Stimme natürlich klingt. HINWEIS: Der Tiefpassfilter-Regler hat keine Auswirkung auf die Subwoofer-Ausgabe, wenn der Subwoofer gemäß Option 1 (LFE-Eingang) angeschlossen ist.

• 4-Tasten-Phasenregelung (Einstellungen 0°, 90°, 180° und 270°): Dieser Regler ermöglicht einen nahtloseren Übergang vom Subwoofer zu den Hauptlautsprechern. Setzen Sie sich in Ihrer bevorzugten Hörposition hin. Verwenden Sie die Fernbedienung des Subwoofers und spielen Sie Musik (keinen Film) mit wechselnden Bassläufen. Wir empfehlen Jazz oder Country Musik. Hören Sie jetzt genau hin, an welchem Punkt der Übergang vom Sub- woofer zu Ihren Hauptlautsprechern stattfindet. Dies ist der Crossover Punkt, der unterhalb der Frequenz einer Männerstimme liegen sollte. Die Phasenein- stellung, die beim Crossover (Übergangspunkt) des Subwoofers lauter oder voller klingt, ist die optimale. Wenn Sie nach dem Test aller vier möglichen Phaseneinstellungen keinen Unterschied hören können, lassen Sie die Einstellung auf „0.“ DSWmicroPRO-FERNBEDIENUNG Die Subwoofer der DSWmicroPRO-Serie verfügen über eine Fernbedienung in Größe einer Kreditkarte. Alle Befehle werden per Infrarot an den Subwoofer gesendet. Der IR-Empfänger befindet sich an der Vorderseite des Subwoofers. Die Fernbedienung verfügt über folgende Funktionen:

• 4-Tasten-Phasenregelung (Einstellungen 0, 90, 180 und 270 Grad)

• 4-Voreinstellungstasten für Polk Room Optimizer ( PRO

• Stummschaltung („mute“)

• Die Nacht-Funktion („night“) ermöglicht es Ihnen, Tiefbassdetails bei niedrigerer Lautstärke zu hören. Wenn Sie die Lautstärke auf 30 eingestellt haben und „night“ drücken, wird die Lautstärke um 50% reduziert, in diesem Fall also auf 15. Wenn Sie „night“ erneut drücken, wird die ursprüngliche Lautstärke wieder hergestellt. Wenn Sie „volume+“ (oder „volume-“) drücken, steigt (oder sinkt) die Lautstärke allmäh lich auf normale Weise, und der Subwoofer verlässt den „night“-Modus. Zudem leuchtet die LED weniger hell, wenn sich der Subwoofer im „night“-Modus befindet.

• Die Reset Taste stellt die werksseitigen Voreinstellungen des Subwoofers wieder her. Halten Sie sie zwei (2) Sekunden lang gedrückt.

• „LED“ schaltet die LED an/aus. Der Verstärker bleibt aktiv.

• „Room“ startet Auto PRO. Drücken Sie die Taste, bis die Testtöne beginnen. Um die Autopro-Funktion abzubrechen, drücken Sie die Taste erneut, bis die Testtöne aufhören. Wichtig: Um die Fernbedienung zum ersten Mal zu verwenden, müssen Sie den Plastikstreifen entfernen. IR-Anschluss (DSW2000/DSW3000/DSW4000) Der IR-Anschluss an der Rückseite Ihres Subwoofers (1/8-Zoll-Buchse) ermöglicht es Ihnen, den Subwoofer an einer Stelle zu platzieren, an der der IR-Empfänger des Subwoofers das Signal der Fernbedienung nicht direkt empfangen kann. Wenn Sie einen IR-Zwischenverstärker (von Spezial-Installationsfirmen erhältlich) verwenden, können Sie den Subwoofer von zahlreichen Stellen aus kontrollieren. WAS IST DIESES BLINKENDE BLAUE LICHT? Hinter dem Logo auf der Vorderseite des Subwoofers befindet sich eine blaue LED. Dieses blaue Licht blinkt, wenn Sie eine Taste auf der Fernbedienung des Subwoofers drücken. Das Licht zeigt an, dass der Subwoofer den Befehl erhalten hat und die gewählte Funktion aktiviert. Die folgende Tabelle beschreibt die Funktion der jeweiligen Taste und die Reaktion der LED. Ein/Aus Die LED leuchtet auf, wenn der Strom eingeschaltet ist, doch bei ausgeschaltetem Strom bleibt sie dunkel. Sie können die LED auch durch Drücken der Taste „LED“ auf der Fernbedienung ausschalten. Lautstärke Die LED blinkt einen zweistelligen Code für die Lautstärkee- instellung von 0 bis 40. Wenn beispielsweise die Lautstärke 28 ist, blinkt die LED zweimal lang auf, gefolgt von acht kurzen Signalen. Siehe Tabelle. Stummschaltung Wenn „mute“ gewählt ist, blinkt die LED langsam auf. Phase 0°-1 Blinksignal; 90°-2 Blinksignale; 180°-3 Blinksignale; 270°-4 Blinksignale. Nacht („night“) Die LED leuchtet weniger hell, die Lautstärke ist um 50% reduziert. PRO Presets Cabinet-1 Blinksignal; Corner-2 Blinksignale; Mid-wall-3 Blinksignale; Mid-room-4 Blinksignale. 26 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600) room IR-Anschluss Lasche ziehenCustomer Service Hours of Operation: Monday-Friday, 9AM-6PM EST polkcs@polkaudio.com 27 Rücksetztaste Die LED blinkt 5 mal auf. („reset“) LED Schaltet LED ein/aus. Der Verstärker bleibt aktiv. Room LED blinkt dauernd, während die AUTO PRO-Einmessung durchgeführt wird. LAUTSTÄRKEEINSTELLUNGEN Blaue LED-Anzeige Lautstärke Lange Signale Kurze Signale

0 (Stummgeschaltet) Blinkt langsam — PROBLEMLÖSUNG Kein Sound aus Wenn der Anschluss „SUB OUT“ zu LFE verwendet wurde, dem Subwoofer. prüfen Sie, ob am Receiver Subwoofer=YES eingestellt ist. Wenn der Anschluss über Lautsprecherkabel erfolgte, prüfen Sie die Polung der Kabel. Subwoofer klingt Verstellen Sie die Lautstärke, den Tiefpassfilter, die Phase nicht richtig. und die PRO-Funktion. Versuchen Sie AUTOPRO („Room“) erneut oder drücken Sie „Reset.“ Der Subwoofer Es könnte Interferenz von einer Kabelfernsehleitung brummt. vorliegen. Trennen Sie die Kabelfernsehleitung vom Kabelanschlusskasten und hören Sie, ob das Brummen aufhört. Ein leises Brummen ist normal. Subwoofer hat Ist der Schalter AC MAIN eingeschaltet? Prüfen Sie die keinen Strom. Steckdose, und testen Sie nach dem Ausstecken des Subwoofer-Kabels die Sicherung. Die Sicherung befindet sich unterhalb der Netzbuchse. Neben der Sicherungsfass- ung sind der Typ und die Leistung der Sicherung angegeben. Fernbedienung Entfernen Sie den Plastikstreifen, um die Batterie der funk- tioniert nicht. Fernbedienung zu aktivieren, oder ersetzen Sie die Batterie. Stellen Sie sicher, dass der IR-Sensor nicht blockiert ist. Netz-LED ist rot. Schalten Sie AC MAIN auf „Off“ und trennen Sie den Subwoofer 2 Minuten lang vom Netz. Schließen Sie ihn dann wieder an und schalten Sie AC MAIN auf „On.“ Subwoofer reagiert Der Subwoofer scheint „eingefroren“ zu sein. Schalten nicht auf Fernbedi- Sie AC MAIN auf „Off,“, trennen Sie den Subwoofer 30 enung. Sekunden vom Netz und schließen Sie ihn dann wieder an. Schalten Sie AC MAIN auf „On.“

TECHNISCHER KUNDENDIENST UND SERVICE

Wenn Sie Probleme haben, nachdem Sie den Anschlussanweisungen gefolgt sind, sollten Sie alle Kabelverbindungen nochmals prüfen. Wenn Sie ein Problem am Subwoofer feststellen, kontaktieren Sie bitte Ihren autorisierten Polk Audio- Fachhändler, von dem Sie ihn gekauft haben, oder rufen den Kundendienst von Polk Audio an: 1-800-377-7655 (nur aus den USA und Kanada), +1 410-358-3600, 9-18 Uhr Ostküstenzeit, Mo-Fr. Sie erreichen uns auch per E-Mail unter: polkcs@polkaudio.com. Detailliertere Anschlussinformationen und Aktualisierungen der Dokumentation finden Sie unter: www.polkaudio.com. Auf der DSWmicro PRO-Website finden Sie technische Daten und ein Whitepaper. Gehen Sie zu www.polkaudio.com. LEISTUNGSWERTE Modell Versandgewicht Leistung DSWmicro PRO1000 38.2 lbs 1200 W
