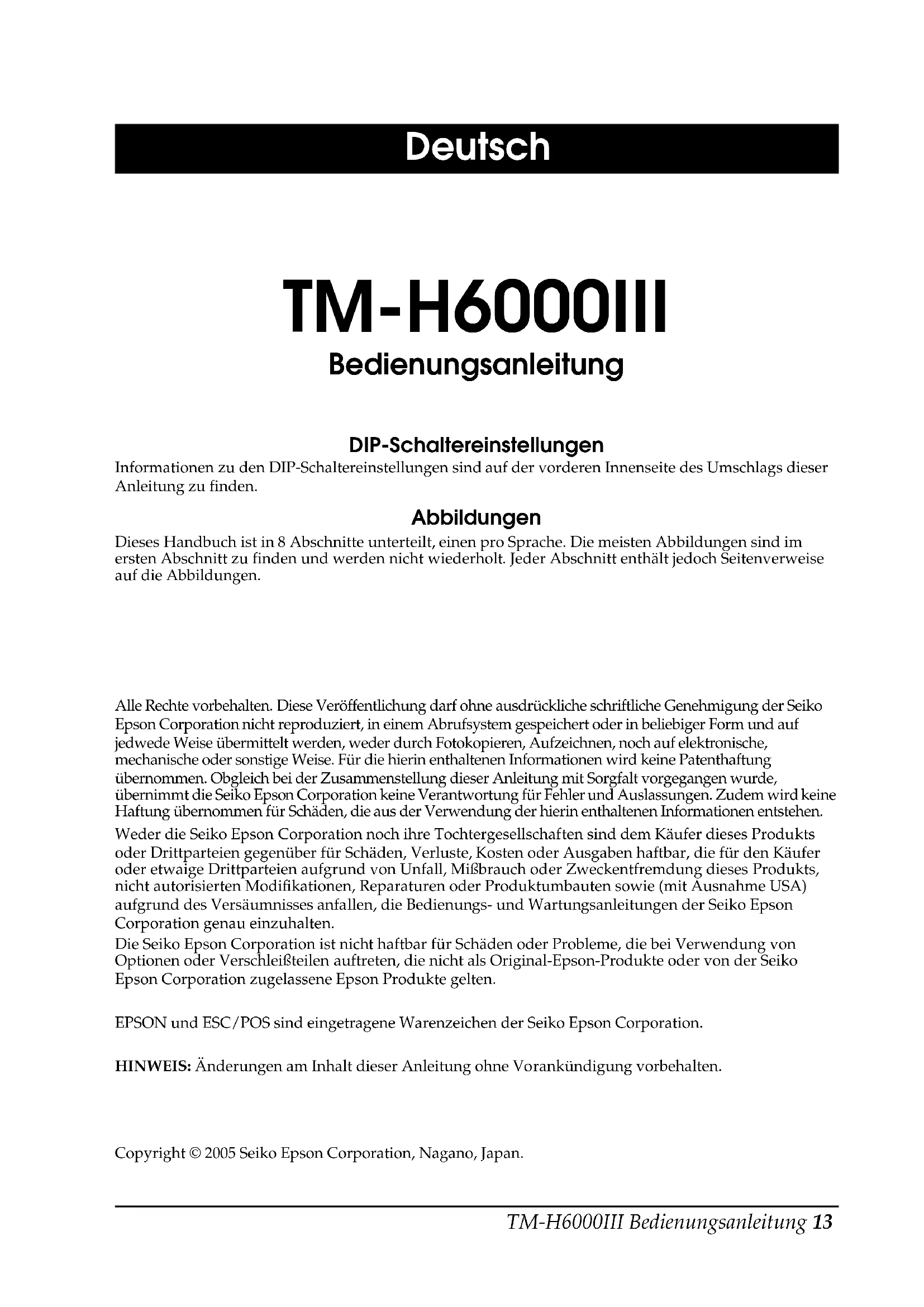

BEDIENUNGSANLEITUNG TMH6000iii EPSON

DIP-Schaltereinstellungen

Informationen zu den DIP-Schaltereinstellungen sind auf der vorderen Innenseite des Umschlags dieser Anleitung zu finden.

Abbildungen

Dieses Handbuch ist in 8 Abschnittte untereilt, einen pro Sprache. Die meisten Abbildungen sind im ersten Abschnitt zu finden und werden nicht wiederholt. jeder Abschnitt enthalt jedoch Seitenverweise auf die Abbildungen.

Alle Rechte vorbehalten. Diese Veröffentlichung darf ohne ausrückliche schriftliche Genehmigung der Seiko Epson Corporation nicht reproduziert, in einem Abrufsystem gespeichert oder in beliebiger Form und auf jegwe de Weise ubermittelt werden, weder durch Fotokopieren, Aufzeichnen, noch auf elektronische, mechanische oder sonstige Weise. Für die hierin enthaltenen Informationen wird keine Patentaftung übernommen. Obgleich bei der Zusammenstellung dieser Anleitung mit Sorgfait vorgegangen wurde, übernimmt die Seiko Epson Corporation keine Verantwortung fur Fehler und Auslassungen. Zudem wird keine Haftung übernommen für Schäden, die aus der Verwendung der hierin enthaltenen Informationen entstehen.

Weder die Seiko Epson Corporation noch ihre Tochtergesellschaften sind dem Käfer desnes Produkte oder Drittparteien gegenüber für Schaden, Verluste, Kosten oder Ausgaben haftbar, die für den Käfer oder etwaige Drittparteien aufgrund von Unfall, Miobrauch oder Zweckentfremdung these Products, nicht autorisierten Modifikationen, Reparaturen oder Produktumbauten sowie (mit Ausnahme USA) aufgrund des Versaumnisses anfallen, die Bedienungs- und Wartungsanleitungen der Seiko Epson Corporation-Newau einzuhalten.

Die Seiko Epson Corporation ist nicht haftbar für Schäden oder Probleme, die bei Verwendung von Optionen oder Verschleibeiten außtreten, die nicht als Original-Epson-Produkte oder von der Seiko Epson Corporation zugelassene Epson Produkte gelten.

EPSON und ESC/POS sind eingetragene Warenzeichen der Seiko Epson Corporation.

HINWEIS: Änderungen am Inhalt dieser Anleitung ohne Vorankündigung vorbehalten.

Geltende EMC- und Sicherheitsnormen

Produkname: TM-H6000III

Typename: M147G

Die folgenden Normen gelten nur für entsprechend gekennzeichne Drucker. (Die EMC-Prüfung erfolgt anhand der EPSON Stromversorgung.)

Europa: CE-Plakette

Sicherheit: EN 60950

Nordamerika: EMI: FCC / ICES-003 Klasse A

Sicherheit: UL 1950 / CSA C22.2 No. 950

Japan: EMI: VCCI Klasse A

Ozeanien: EMC: AS/NZS CISPR22 Klasse B

WARNING

Die EMC-Normen für diese Gerät werden ungültig, wenn ein nicht isoliertes Drucker-Schnittstellenkabel an den Drucker angeschlossen wird.

Bitte beachten Sie, daß durch Änderungen oder Modifikationen, die nicht ausdrücklich von der SEIKO EPSON Corporation genehmigt wurden, die Bedienung des Geräts unter Umständen unzulässig wird.

CE-Plakette

Der Drucker entspricht den folgenden Direktiven und Normen:

Gemäß der Dritten Verordnung zum Gerätesicherheitsgesetz (Maschinenlärminformations-

Verordnung-3. GSGV) ist der arbeitsplatzbezogene Geräusch-Emissionswert kleiner als 70 dB(A) (basierend auf ISO 7779).

Sicherheitsvorkehrungen

Dieser Abschnitt enthaltigt wichtige Informationen, die beachtet werden müssen, damit diesen Produkt safer und effektiv Funktioniert.itte lessen Sie diese Informationen sorgfältig durch, und bewahren Sie sie leicht erreichbar auf.

WARNING:

Schalten Sie das Gerät bei Rauchentwicklung, Abgabe eines eigenartigen Geruchs oder ungewöhnlichen Gerauschs(sofort aus. Bei weiterer Verwendung besteht Feuergefahr. Ziehen Sie den Netzstecker des Gerätes sofort aus der Netzsteckdose und benachrichtigen Sie Ihren Handler oder ein SEIKO EPSON Service Center.

Versuchen Sie keinesfalls das Gerät selbst zu reparieren. Falsch durchgeführte Reparaturarbeiten können Gefahren mit sich bringen.

Das Produkt keineswegs auseinandernehmen oder umbauen. Nach unbefugten Eingriffen in thesees Produkt sind Verletzungs- und Feuergefahr nicht auszuschlieben.

Verwenden Sie nur das für diesen Produkt spezifizierte Netzteil. Beim Anschluss an das falsche Netzteil besteht Brandgefahr.

Keine Fremdkörper in das Gerät fallen halten. Beim Eindringen von Fremdkörpersn besteht Feuergefahr.

Falls Wasser oder sonstige Flüssigkeiten in das Gerät gelangen,(sofort den Netzsteckerziehen und den Handler oder den SEIKO EPSON Kundendienst zu Rateziehen. Bei weiterer Verwendung besteht Feuergefahr.

VORSICHT:

Schließen Sie Kabel nur auf die in thisem Handbuch beschriebene Weise an. Andere Kabelverbindungen konnen das Gerät beschädigten und einen Brand verursachen.

Stellen Sie these Gerät unbedingt auf einer festen, stabilen, horizontalen Flüche auf. Das Produkt kann beim Fallen beschädigt werden oder Verletzungen verursachen.

Verwenden Sie das Gerät nicht an Orten mit hohem Feuchtingkeits- oder Staubgehalt. Eine übermäßige Feuchtingkeits- oder Staubentwicklung kann das Gerät beschädigen oder einen Brand verursachen.

Stellen Sie keine schweren Gegenstände auf这点es Produkt. Stellen Sie sich nicht auf das Produkt und lehnen Sie sich nicht dagegen. Das Gerät kann fallen oder beschädigt werden und damit Gegenstände beschädigen oder Personen verletzen.

Aus Sicherheitsgründenziehen Sieitte den Netzstecker aus der Netzsteckdose. wenn Sie beabsichtigen, das Gerat über einen langeren Zeitraum nicht zu verwenden.

Den Thermodruckkopf und den Papiervorschubmotor nicht berühren. Warten, bis sich der Kopf bzw. Motor abgekühlt hat. Wenn das Gerät über langere Zeit hinweg im Einsatz ist, konnen der Kopf und der Motor sehr hei sein. Eine Berührung kann zu Verbrennungen führen.

Etiketten

WARNING:

Kein Telefonkabel an die Schnappsteckerbuchse oder an die Displaymodul-Buchse anschließen, daß sonst der Drucker und die Telefonkabel beschädigt werden können.

VORSICHT:

Der Thermokopf und der Papiervorschubmotor des Thermoabschnittes sind heiß.

VORSICHT:

Warnetikett fur automatischen Papierabschneider.

Entpacken

Die folgenden Antikel sind standardmäßig im Lieferumfang des Druckers enthalten. Wenn Antikel beschädigt sind, verständigen Sieitte ihren Fachhändler.

Drucker
Thermopapierrolle
Dedizierte Bandkassette [ERC-32 (P)]
Netzschalterabdeckung
Benutzerhandbuch (das vorliegende Handbuch)

Anschlüsse

Schnittstelle

DM

Schnappsteckerbuchse

Netz

Wichtige Hinweise zur Installation

Bei Verwendung einer serialen Schnittstelle verwenden Sie ein Nullmodemkabel.
□Bei Verwendung einer parallelen Schnittstelle verwenden Sie ein IEEE 1284-Kabel.
□Bei Verwendung einer USB-Schnittstelle installieren Sie den Treiber, bevor Sie den Drucker anschließen.

Herunterladen von Treibern, Dienstprogrammen und Handbuchern

Treiber, Dienstprogramme und Handbucher konnen von folgenden Webadressen heruntergeladen werden.

Für Kunden in Nordamerika: Besuchen Sie die Website http://www.epsonexpert.com/ und befolgen Sie die auf dem Bildschirm angezeigten Anweisungen.

Kunden in anderen Ländern besuchen die Website http://www.epson-pos.com/Wahlen Sie den Name des Produkts im Menu "Select any product" aus.

EPSON Ökologie-Plaketten

Dieses Produkt entspricht den Anforderungen für die EPSON Ökologie-Plaketten. Unter dem folgenden Link finds Sie detaillierte Informationen über Plakettenkriterien: http://www.epson.co.jp/e/

Einlagen der Papierrolle

Hinweis:

Keine Papierrollen verwenden, bei denen das Papier mit Klebstoff oder Klebeband an der Rolle befestigt ist. Andernfalls kann es zu einem Papierstau kommt.

Um Papierstaus zu verhindern, sicherstellen, daß das aus dem Drucker austretende Papier nicht behindert wird. Das Papier nicht aus dem Drucker Herausziehen.

Siehe Abbildungen auf Seite 5.

Einlagen des Farbbandes

EPSON empfeht die Verwendung von Original-EPSON-Farbbandkassetten.

1. Den Drucker einschalten. Den Knopf an der Bandkassette drehen. Die vordere Abdeckung des Druckers öffnen und ein neues Band einlagen. Siehe Abbildungen auf Seite 6.

2. Den Knopf zwei- oder dreimal drehen und die Bandposition überprüfen. Siehe Abbildung auf Seite 6.

Einlagen von Papierblättern

Siehe Abbildungen auf Seite 7.

Fehlerbehebung

Fehlerlampchen leuchtet oder blinkt.

Sicherstellen, daß das Druckergehause richtig geschlossen ist.

Den Drucker ausschalten und prufen, ob ein Papierstau vorliegt.

Blockierung im automatischen Papierschneider oder Papierrollenabdeckung laßt sich nicht offen.

1. Den Drucker ausschalten und die Abdeckung der Einheit öffnen.
2. Den Drehknopf drehen, bis ein Stift in der Öffnung zu sehen ist. Siehe Abbildungen auf Seite 7 (Stift, Drehknopf).

Reinigung des Druckkopfes

VORSICHT:

Nach dem Drucken kann der Druckkopf sehr hei sein. Daher nicht berühren. Vor dem Reinigen abkühlen setzen. Den Druckkopf nicht durch Berühren mit den Fingern oder haren Gegenständen beschädigen.

Papierrollanbeckung öffnen und das Thermoelement (der grüne Teil) des Druckkopfes mit einem Wattestächen reinigen, das in alkoholhaltiges Lösungsmittel (Äthanol, Methanol oder Isopropylalkohol) getaucht wurde. Siehe Abbildungen auf Seite 8.

Den Thermokopf regelmäßig reinigen (im allgemeinen alle 3 Monate), damit die Druckqualität erhalten bleibt.

MICR- und Indossierdruck (werksbeitig installierte Optionen) Lesen von MICR-Zeichen auf Schecks

VORSICHT:

Keine Schecks mit Heftklammern einlagen. Andernfalls kann es zu Papierstaus, MICR-Lesefehlern und einer Beschädigung des MICR-Kopfes kommt.

Sicherstellen, daß die Schecks flach und nicht gewellt, gefalzt oder verknittert sind.

1. Warten, bis das Lämpchen SLIP blinkt. Dann den Scheck so einlagen, daß die Scheckvorderseite nach oben zeigt und die rechte Seite des Schecks so welt wie möglich an der rechten Seite der Papierführung anliegt. Sicherstellen, daß sich die MICR-Zeichen rechts befinden. Siehe Abbildungen auf Seite 8.
2. Der Drucker erkennt den Scheck und beginnnt,ihn einzuziehen. Den Schecksofar loslassen. Wenn der Drucker den Scheck auswirft und die Lampe SLIP erneut zu blinken beginnnt, den Scheck jersey nach oben hersausziehen - der Scheckarf nicht abgewinkel herausgezogen werden!

Reinigen des MICR-Mechanismus

Den MICR-Kopf alle 12 Monate mit einem angefeuchteten Reinigungsblatt reinigen.

Das folgende Produkt oder ein gleichwertiges kommerziell erhältliches Reinigungsblett verwenden:

[Scheckleser-Reinigungskarte der Marke PRESAT (KIC)]

Hinweis:

Kein Reinigungsblatt mit haftender Oberfläche verwenden.

Folgende Schritte durchführren:

1. Eine Papierrolle in den Drucker einlagen, den Drucker ausschalten, die Papierrollenabdeckung öffnen, die Taste RELEASE gedrück halten und den Drucker wieder einschalten.
2. Die Taste RELEASE siebenmal drücken und dann die Papierrollenabdeckung schließen. Der Drucker druckt die folgende Meldung auf Bonpapier, und die Lampe SLIP blinkt.

*** RECOGNITION MODE ***

Please set check.

1. Das Reinigungsblatt wie einen normalen Scheck einlagen.

VORSICHT:

Darauf achten, daß das Blatt mit der richtigen Seite nach oben und in der richtigen Richtung eingelegt wird.

Das Reinigungsblatt nur einmal verwenden und dann entsorgen.

1. Wenn das Blatt ausgeworfen wird, die Taste RELEASE drücken und das Blatt aus dem Drucker herausnahmen.

Hinweise zur Verwendung des MICR-Lesers

Den Drucker nicht in der Höhe von Magnetfeldern installieren. Besondere Sorgfalt empfeht sich bei der Installation der Bildschirmanzeige. Nach Installation der Anzeige die Erkennungsrate des MICR-Lesers überprüfen.

Sicherstellen, daß der Drucker bei MICR-Lesevorgängen keinen Erschüttungen ausgesetzt ist.

Indossierdruck

Wenn der Drucker mit dem optionalen Indossierdruckmechanismus ausgestattet ist, das Indossierfarbband wie folgt installieren:

Hinweis:

Vor Installation einer Farbbandkassette muß der Drucker eingeschaltet werden.

1. Den Knopf an der Bandkassette drehen. Die Abdeckung der Einheit öffnen. Im Inneren des Druckers die Hebel nach hinten schiben, um die Einheit zu öffnen. Siehe Abbildungen auf Seite 10.

Hinweis:

Die Einheit nicht während des druckens öffnen.

1. Das Farbband wie abgebildet in den Drucker einlagen und den Knopf erneut drehen, damit das Farbband richtig positioniert wird. Dann den Drucker schließen. Siehe Abbildung auf Seite 10.

Technische Daten des TM-H6000III

Druckmethode Quittung: Thermozeile Blatt: 9-poliger serieller Dot-Matrix-Anschlag Indossierung: 8-poliger Dot-Matrix-Shuffle-Anschlag
Druckfont Quittung: 9 × 17 / 12 × 24 Blatt: 5 × 9 / 7 × 9 Indossierung: 5 × 7
Spalten Quittung: 56 / 42	Blatt: 60 / 45 Indossierung: 40
Zeichengröße (B × H)	Quittung: 0,99 × 2,40 mm {0,04 × 0,09"} 1,41 × 3,39 mm {0,06 × 0,13"} Blatt: 1,56 × 3,1 mm {0,06 × 0,12"} 1,24 × 3,1 mm {0,05 × 0,12"} Indossierung: 1,1 × 2,42 mm {0,04 × 0,10"}
Zeichensätze 95 alphanumeric	128 × 11 (Blatt: 12) Seiten erweiterte Grafikzeichen
Druckgeschwindigkeit	Quittung: 63; Blatt: 5,14; Indossierung: 1,9 (Zeilen pro Sekunde)
Papierabmessungen	Quittung: Thermopapierrolle 79,5 ± 0,5 × 83 mm {3,1 ± 0,02 × 3,3"} Blatt/Indossierung: 70 ~ 148 × 150 ~ 210 mm {2,8 ~ 5,8 × 5,9 ~ 8,3"} (B × L)
Papierstärke Blatt (Eine Lage): 0,09 ~ 0,2 mm {0,0035 ~ 0,0079"} Indossierung: 0,09 ~ 0,2 mm {0,0035 ~ 0,0079"}
Kopierfähigkeit Quittung/Indossierung: Eine Lage Blatt: 1 Original + 3 Kopien
Farbband Blatt: ERC-32(P), Indossierung: ERC-41(P)
Lebensdauer d. Farbbandes	Blatt: 6 Millionen Schriftzeichen, Indossierung: 1 Million Schriftzeichen
Schnittstelle (kompatibel)	RS-232C / bidirektional-parallel / RS-485 (Händleroption)
Datenpuffer 45 Byte oder 4	K Byte - mit DIP-Schalter währbar
D.K.D.- Funktion 2 Laufwerke
Stromversorgung +24 V Gle	chstrom ±10 %
Stromverbrauch Blatt: ~ 1,7	A (mittel) Quittung: ~ 1,8 A (mittel)
Temperatur Betrieb: 5 bis 45	°C {41 bis 113°F} Lagerung: -10 bis 50°C {14 bis 122°F}
Luftfeuchtigkeit 10 bis 90 %	kondensationsfrei
Zuverlösigkeit Quittung: Mittlerer Ausfallabstand: 360.000 Stunden, MCBF: 72 Millionen Zeilen Blatt: Mittlerer Ausfallabstand: 180.000 Stunden, MCBF: 18 Millionen Zeilen
Gesamttabmessungen 185 × 186 × 298 mm {7,28 × 7,32 × 11,73"} (H × B × T)
Gewicht ~ 5.3 kg {11.7 lb}
