BEDIENUNGSANLEITUNG eSAM603 Ecler

EN USER MANUAL
ES MANUAL DE INSTRUCCIONES
FR NOTICE D'UTILISATION
DE BEDIENUNGSPANLEITUNG

eSAM603

Wecler

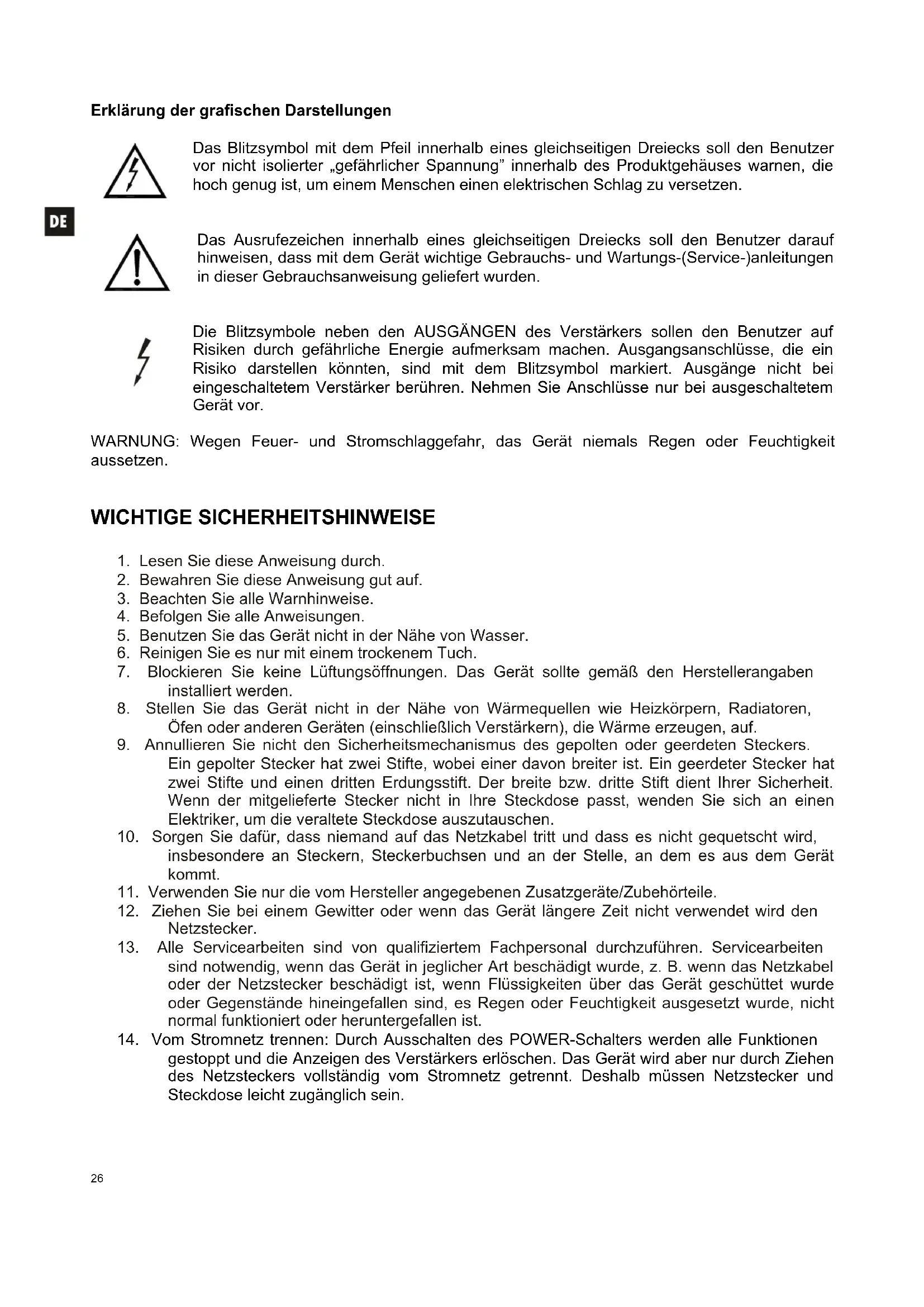

Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung" innerhalb des Produktgehauses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer darauf hinweisen, dass mit dem Gerät wichtige Gebrauchs- und Wartungs-(Service-)anleitungen in dieser Gebrauchsanweisung geliefert wurden.

Die Blitzsymboleiben den AUSGÄNGEN des Verstärkers sollen den Benutzer auf Risiken durch gefährliche Energie aufmerksam machen. Ausgangsanschlussse, die ein Risiko darstellen konnten, sind mit dem Blitzsymbol markiert. Ausgänge nicht bei eingeschaltetem Verstärker berühren. Nehmen Sie Anschlüsse nur bei ausgeschalteten Gerät vor.

WARNING: Wegen Feuer- und Stromschlaggefahr, das Gerät niemals Regen oder Feuchtigkeit aussetzen.

WICHTIGESICHERHEITSHINWEISE

1. Lesen Sie diese Anweisung durch.
2. Bewahren Sie diese Anweisung gut auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Anweisungen.
5. Benutzen Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenem Tuch.
7. Blockieren Sie keine Luftungsöffnungen. Das Gerät solle gemäß den Herstellerangaben installiert werden.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Radiatoren, Öfen oder anderen Geräten (einschließlich Verständern), die Wärme erzeugen, auf.
9. Annullieren Sie nicht den Sicherheitsmechanismus des gapolten oder geerdeten Steckers. Ein gapolter Stecker hat zwei Stifte, wobei einer davon breiter ist. Ein geerdeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der breite bzw. dritte Stift dient ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.
10. Sorgen Sie damit, dass niemand auf das Netzkabel tritt und dass es nicht gequetscht wird, insbesondere an Steckern, Steckerbuchsen und an der Stelle, an dem es aus dem Gerät kommt.
11. Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile.
12. Ziehen Sie bei einem Gewitter oder wenn das Gerät längerere Zeit nicht verwendet wird den Netzstecker.
13. Alle Servicearbeiten sind von qualifizierten Fachpersonal durchzuführen. Servicearbeiten sind notwendig, wenn das Gerät in jeglicher Art beschädigt wurde, z. B. wenn das Netzkabel oder der Netzstecker beschädigt ist, wenn Flüssigkeiten über das Gerät geschüttet wurde oder Gegenstände hineingegeben sind, es Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal Funktioniert oder heruntergefallen ist.
14. Vom Stromnetz trennen: Durch Ausschalten des POWER-Schalters werden alle Funktionen gestopt und die Anzeigen des Verständerkers erlösen. Das Gerät wird aber nur durch Ziehen des Netzsteckers vollständig vom Stromnetz getrennt. Deshalb müssen Netzstecker und Steckdoseleitung zugänglich sein.

BEDIENUNGSPANLEITUNG

1. WICHTIGE VORBEMERKUNG 2 8

1.1. Sicherheitsmaßnahmen

28

DE

1. EINFUHRUNG 2 8
2. INSTALLATION 2 9
3. EINGÄNGE 2 9
   5.AUSGANGE 3 0
4. WEITERE ERLÄUTERUNGEN 3 1

6.1. Inbetriebnahme 31
6.2.Betriebsarten MONO/STEREO und Zuweisung der EIN-/AUSGANGE 31
6.3. Equalizer 31
6.4. Erdungsschleifen, Hintergrundrauschen
6.5. Reinigung 32

1. TECHNISCHE DATEN 3 3

2. DIAGRAMME 3 4

8.1. Funktionsbeschreibung 34
8.2. Funktionssübersicht 34
8.3. Konfiguration der Eingangsempfindlichkeiten
8.4. Blockschaltbild 36

1. WICHTIGE VORBEMERKUNG

Wir bedanken uns für Ihr Vertrauen, unseren eSAM603 Mixer zu wahlen.itte lessen Sie alle Erlauterungen in dieser Bedienungsanleitung sorgfaltig durch, BEVOR Sie theses Gerat anschlieben.

Eventuelle Reparaturen sollenn nur von unserer technischen Service Abteilung durchgefuhrt werden, um einen optimalen Betrieb sicherzustellen.

1.1. Sicherheitsmaßnahmen

Dieser Apparat muß mittels seines Netzkabels geerdet werden.

Es darf kein Regen oder andere Flüssigkeiten in das Gerät gelangen. Stellen Sie niemals

Flüssigkeitbehälter oder flammende Gegenstände wie z.B. Kerzen auf die Gerätoberfläche.

Überlassen Sie jeder Änderung in der Konfiguration des Geräts stets qualifiziertem Fachpersonal.

Bevor Sie den eSAM603 an andere Geräte anschließen, ziehen Sie immer den Netzstecker.

Im Inneren der Endstufe befinden sich keine für den Benutzer gedachte Bedienelemente.

VORSICHT: GEFAHR EINES ELEKTRISCHEN SCHLAGES. NICTT OFFNEN!

2. EINFUHRUNG

Der eSAM603 ist ein leicht zu handhabender, professioneller Audiomixer, der speziell für Beschallungsanwendungen konstruiert wurde. Seine hauptsächlichen Merkmale sind:

• 1 Eingangskanal MICRO (Mikrofon),IN1
• 4 Eingangskanäle MICRO/LINESTEREO,IN2bisIN5
• 1 Eingangskanal LINE STEREO, IN6
• MONO/ST-Umschalter an allen LINE-ST oder MICRO/LINE-ST-Eingangen.
• 3 symmetrische Ausgabe (A, B und C), die entweder im Stereo- (A-B) + Mono-(C)-Modus arbeiten können, oder aber alle 3 Ausgabe (A, B und C) im Mono-Modus
  STEREO/SINGLE-Umschalter fur die Ausgange A/B: Betriebsart Stereo oder individuell (MONO)
• Empfindlichkeit an der Rückseite einstellbar
  +18VDC Phantom-Einspeisung fur alle MICRO- und MICRO/LINE-Eingänge
• Zuweisungstasten A, B und C an allen Eingängen, mit denen die den Ausgängen zuzuweisenden Audio-Inhalte (Bestimmung eines jeder Eingangs) unabhängig eingestellt werden können.
• Mit Talkover (Priorität), das den Eingängen 1 bis 5 zugewiesen werden kann (an einem oder mehreren Eingängen kann die Talkover-Funktion gleichzeitig aktiviert sein)
• Unabhängige Dreiband-Klangregelung für die Ausgänge A und B sowie für den Ausgang C
• LED-Anzeige für Pegel/Übersteuerung (SP/CLIP) für jeder Ausgang
• Pegelregelung der Ausgänge A, B und C
  Ausgang fur Aufnahmen/AUX (Hilfsausgang)
• Eingang für "MUTE"-Fernbedienung: Ermöglicht den Anschluss externer potenialfreier Kontaktschlüsse (Brandmeldesysteme oder andere Sicherheitsvorrichtungen, die durch Aktivierung eines Steuersignals die drei Ausgänge des Mixers stummschalten); "NO" Normally Open (normalerweise geöffnet)

3. INSTALLATION

Der eSAM603 ist ein Mixer, der speziell für den Einbau in Standard-Racks von 19" Breite konstruiert wurde, wo er eine Höheneinheit belegt.

Dank seines niedrigen Stromverbrauchs und seiner geringen Wärmeabgabe ist beim eSAM603 keinerlei Ventilation nötig. Allerdings ist eine Installation in staubiger Umgebung und/oder in Umgebungen mit extrem hoher Temperatur und Luftfeuchtigkeit zu vermeiden.

Es ist darauf zu achten, dass der Mixer nicht in der Höhe von Larm- oder Störungsquellen (Spannungswandler, Motoren usw...) und elektrischen Leitungen installiert wird.

Der eSAM603 arbeitet mit Wechselspannung zwischen 90 und 264 V AC und zwischen 47 und 63Hz . Das Gerät besitzt ein überdimensioniertes Netzteil, das in der Lage ist, sich ohne zusätzliche Einstellungen weltweit an jederwede Netzspannung anzupassen.

Um den Mixer vor eventuellen Überspannungen zu schätzen, ist der eSAM603 mit einer tragen 0,5 A Sicherung ausgestattet. Sollte diese Sicherung durchbrennen, darf sie nur mit einer identischen Sicherung ersetzt werden. Falls diese Sicherung ebenfalls durchbrennen sollte, wenden Sie sichitte an unsere technische Serviceabteilung. NIEMALS DARF EINE SICHERUNG MIT HOHEREN WERTEN EINGESETZT WERDEN.

VORSICHT: Den Wechsel der Sicherung sollte ein qualifizierter Techniker durchführten.

4. EINGÄNGE

Der eSAM603 nimmt an seinen Eingängen zwei Arten von Audiosignalen auf (MICRO Mono und/oder LINE Stereo). An den Eingängen, die beiden Signalarten aufnahmen, wird die gewünschte Signalart mit Hilfe des an der Geräterückseite befindlichen MIC/LINE-Umschalters eingestellt:

• Mikrofonsignal: Euroblock-Anschluss und Nenn-Eingangspegel von -50dBV (3,16mV) bis zu -20dBV (0,1V), wobei das Gain an der Geräterückseite mit Hilfe des GAIN-Reglers einstellbar ist.

Das folgende Diagramm zeigt die Mikrophon-Anschlüsse:

Symmetrierten
1.Hot (+18V)
2. Cold (+18V)
3. Masse (OV)

(Phantom ON)

Unsymmetrierten

1.Hot (+18V)
2-3. Masse (0V)

(Phantom ON)

Die Mikrophone mussen eine geringe Impedanz besitzen (200 - 600Ω) und Mono sein.

Der eSAM603 verfügbar über Phantomeinspeigung für Kondensator-Mikrofone, die über internen Jumper aktiviert werden kann (siehe Diagramm). Standardmäßig (Werkseinstellung) ist die Phantomeinspeigung nicht aktiviert.

Die Talkover-Funktion (Prioritat) wird wirksam, sobald das Gerät feststellt, dass an den Eingängen 1 bis 5, denen diese Funktion zugewiesen wurde, ein Signal anliegt. Es werden dann alle übrigen Eingänge des Geräts, denen keine Talkover-Funktion zugewiesen wurde, gedämpft. Die Funktion wird für jeder Eingangskanal mit Hilfe des Umschalters "TK" an der vorderen Bedientafel aktiviert oder deaktiviert.

• Liniensignale: angesichts der bedeutenden Pegelunterschiede, die es zwischen den üblichen Klangquellen CD und LINE sowie anderen Geräten, die Audiosignale übergeben konnen, gibt verfügt der eSAM603 über eine Standard-Line-Empfindlichkeit (0dBV) für die LINE-Eingänge 2 bis 5 und über einen Empfindlichkeitsregler für 0 / -6dBV für den LINE-Eingang Nummer 6, einstellbar mittels internem Jumper und standardmäßig auf 0dBV eingestellt. Die Empfindlichkeit von -6dBV ist ideal für Klangquellen mit niedrigem Pegel wie z.B. Multimedia-Abspielgeräte, tragbare MP3-Player, Tablets, Rechner, Mobiltelefone usw.

Der DIREKTE ANSCHLUSS von Plattenspielern an这点 Gerät ist NICT MÖGLICH, da keiner der Eingänge des eSAM603 über einen RIAA-Vorverträger verfügt.

5.AUSGANGE

Der eSAM603 verfügbar über drei elektronisch symmetrierte Ausgänge mit Euroblock-Anschlüssen.

Anschluß gemäß folgendem Diagramm:

Symmetrierten

1.Hot
2. Cold
3. Masse

Unsymmetrierten

1.Hot
3. Masse

Der allgemeine Pegel der einzelnen Ausgänge des Mixers (OUT A, B oder C) ist so einzustellen, dass die Übersteuerungs-Anzeigen (CLIP) der Veränder des Systems nicht dauerhaft, sondern maximal im Rhythmus der tiefsten Frenzen aufluchten.

Weitere Anschlussmöglichkeiten an der Rückseite:

• Hilfs- oder Aufnahmeausgang AUX/REC mit 0dBV Nennpegel bei 10k Last. Ausgestattet mit zusätzlicher Gain-Einstellung von +6dB, die über internen Jumper aktiviert werden kann (Standardeinstellung 0dBV).
• Fernbedienungs-Eingang MUTE: Eingang für potentialfreien externen Kontaktschluss. Ermöglicht den Anschluss von Brandmeldesystemen oder sonstigen Sicherheitsvorrichtungen, die die drei Ausgänge des Mixers bei Aktivierung these Steuersignals stummschalten müssen. Der Arbeitsmodus ist "NO" (normalerweise offen).

6. WEITERERE ERLÄUTERUNGEN

6.1. Inbetriebnahme

Geschieht direkt über den Netzschalter POWER. Auch wenn der eSAM603 beim Einschalten kaum Gerausche entwickelt, ist es sehr empfehlenswert, alle Geräte in der folgenden Reihenfolge einzuschalten: Soundquellen, Mixer, Equalizer, Prozessoren und ganz zum Schluss die Veränder. Das Ausschalten der Geräte sollte in umgekehrter Reihenfolge erfolgen.

6.2. Betriebsarten MONO/STEREO und Zuweisung der EIN-/AUSGÄNGE

Für jeder Eingangskanal gibt es an der vorderen Bedientafel einen allgemeinen Pegelregler (VOL) und drei Tasten A, B und C zur Zuweisung des am Eingang aufgenommenen Signals an einen oder mehrere Ausgänge des Geräts. Ist eine Taste gedrückt, so wird das Signal an den betreffenden Ausgang gesendet.

Die Mikrofoneingänge sind immer Mono, so dass bei Drücken der Tasten A, B und/oder C das Signal im Mono-Modus an den Zielausgang gesendet wird. Beispiel für Eingang 1:

Eingang (Typ) Inhalt Ausgang A	(Taste A gedrückt)	Inhalt Ausgang B(Taste B gedrückt)	Inhalt Ausgang C(Taste C gedrückt)
IN1 (Mikrofon, Mono) IN1 IN1 IN1

Bei den Liniensignalen hangt die Zielzuweisung davon ab, ob es sich um MONO- oder STEREO-Signale handelt (Umschalter MONO/ST an der Geräterückseite für jeder MICRO-/LINE- oder LINE-Eingang). Beispiel:

Eingang (Typ) Inhalt Ausgang A	(Taste A gedrückt)	Inhalt Ausgang B(Taste B gedrückt)	Inhalt Ausgang C(Taste C gedrückt)
IN2 (LINE, Umschalter stehen auf STEREO)	IN2 L(linker Kanal)	IN2 R(rechter Kanal)	IN2 L+R(Mono-Summe)
IN3 (LINE, Umschalter stehen auf MONO)	IN3 L+R(Mono-Summe)	IN3 L+R(Mono-Summe)	IN3 L+R(Mono-Summe)

Ausgang C ist immer Mono und erhält somit immer die Summe L + R der Linieneingänge, deren als Ziel zugewiesen wurde, ganz gleich, ob diese Eingänge auf MONO oder auf STEREO eingestellt sind.

Außer dem kann mit dem Umschalter STEREO/SINGLE an der vorderen Bedientafel die Lautstärke der Ausgänge A und B auf zwei mögliche Arten geregelt werden:

• Gleichzeitig und nur über den Regler OUT A, wobei der Regler OUT B gespert ist (Umschalter in Position STEREO). Diese Vorgehensweise ist geeignet für Beschallungen mit einem Stereobereich (A, linker Kanal / B, rechter Kanal) und einem Monobereich (C).
• Einzeln über die Regler A und B (Umschalter in Position SINGLE). Diese Vorgehensweise ist geeignet für Beschallungen mit drei Monobereichen, A, B und C.

6.3. Equalizer

Die Tonkontrollen der Ausgabe A/B und C bringen eine Verständigung/Dampfung von ±15 dB für jeges der drei zur Verfugung stehenden Frenzbande, wobei diezentralen Frenzen 100Hz, 2kHz und 10kHz betragen.

6.4. Erdungsschleifen, Hintergrunddrauschen

Bei der Entwicklung these Mixers haben wir auszuschreiben versucht, daß Signalquellen und am Ausgang angeschlossenen Geräte Masseverbindung haben konnen. Soltte der Mixer über verschiedene Wege an die Masse angeschlossen sein, kann dies zu Störgeräuschen ("Brummschleife") und Einbußen der Klangqualität führen.

Sollten die Kabelabschirmungen mit dem Gehäuse verbunden sein, so dürfen sie auf keinen Fall miteinander verbunden sein. Auf diese Weise wird die Bildung von Masseschleifen verhindert.

Der Mixer eSAM603 wurde unter dem Geschpunkt der weitestgehenden Vermeidung von Hintergrundrauschen konzipiert. Allerdings hangt das Hintergrundrauschen, unabhängig vom elektronischen Konzept, unmittelbar von der richtigen Handhabung und Installation des Mixers ab.

Stellen Sie gegebenenfalls zunachst das Gain eines jeder Eingangs auf einen angemessenen Arbeitspegel ein, um danach die VOL-Regler an der vorderen Bedientafel so einzustellen, dass Sie den Eingangsmix im gewünschten Verhältnis erhalten. Stellen Sie abschlussend den VOL-Regler des Main-Mix-Ausgangs auf eine für die Anlage angemessene Lautstärke ein. Aktivieren Sie darauf auch die TK-Regler derjenigen Eingänge, die Priorität über alle übrigen Eingänge haben (die also alle übrigen Eingänge bei Signalprasenz dampfen).

Beim Einstellen der Mixpegel beachten Sieitte : Wenn z.B. der VOL-Regler eines Kanals auf "2" und der VOL-Regler des Ausgangs OUT auf "10" steht, so ist das nicht das Gleiche, wie wenn diese Einstellungen umgekehrt waren. Im ersten Fall ist das Signal, welches zum Mix-Veränder geramt und von Natur aus ein eigenes Hintergrundrauschen besitzt, schwach, wodurch das Verhältnis Signal/Rauschen niedrig ist (schwaches Signal). Verändert der Ausgangsveränderter alles gleichermaßen, so haben wir am Ausgang ein sehr starkes Hintergrundrauschen. Im zweiten Fall, wenn also der VOL-Regler des Kanals voll aufgedreht ist, ist das Signal, das der Mix-Veränderer erhalten, stark und hat somit auch ein hohes (günstiges) Verhältnis Signal/Rauschen, so dass these Signal, wenn es am Ausgangs-VOL-Regler ankommen und verändert wird, ein besseres Signal/Rauschen-Verhältnis hat, als im vorgen Fall.

6.5. Reinigung

Die Frontplatte darf nicht mit Lösungsmittelhaltigen oder scheuernden Substanzen gereinigt werden, da hierbei die Oberfläche beschädigt werden konnte. Verwenden Sie zur Reinigung der Frontplatte ein feuchtes Tuch und etwas milde Seifenlauge. Trocknen Sie danach die Oberfläche sorgfältig ab. Lassen Sie niemals Wasser in die Öffnungen der Frontplatte gelangen.

7. TECHNICAL CHARACTERISTICS 7. CARACTERISTICAS TECNICAS

7.CARACTERISTIQUES TECHNIQUES 7.TECHNISCHE DATEN

Inputs Sensitivity / Impedance

IN 1-5 (LINE)

0dBv/50kΩ

1 N

6

L

N

N

5

M

Input Sensitivity adjust IN 1-5 (MIC/LINE) ±15dB

Outputs	Level/Minimum	load	OUT					0(+6)dBV*/600Ω
			A	U	X	/	R	E	C

Frequency response

LINE		10Hz-50kHz	-1dB
MIC	BAL	10Hz-30kHz	-1dB

Harmonic distortion

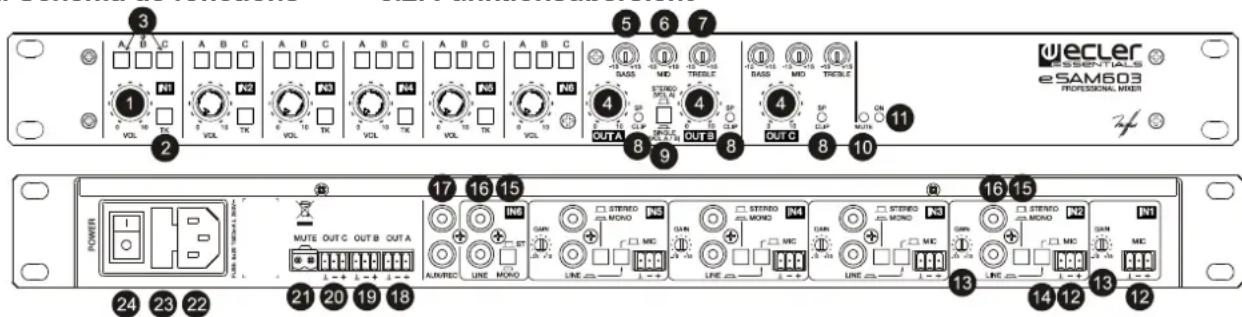

8. DIAGRAMME / 8.1. Funktionsbeschreibung

8.2. Funktionsbürsicht

8.3. Configuration diagram

8.3. Schéma de configuration

8.3. Konfiguration der Eingangsempfindlichkeiten

Phantom: OFF
L6 Input Sensitivity: 0dB
Aux Output: AUX PRE
Output Sensitivity: 0dB

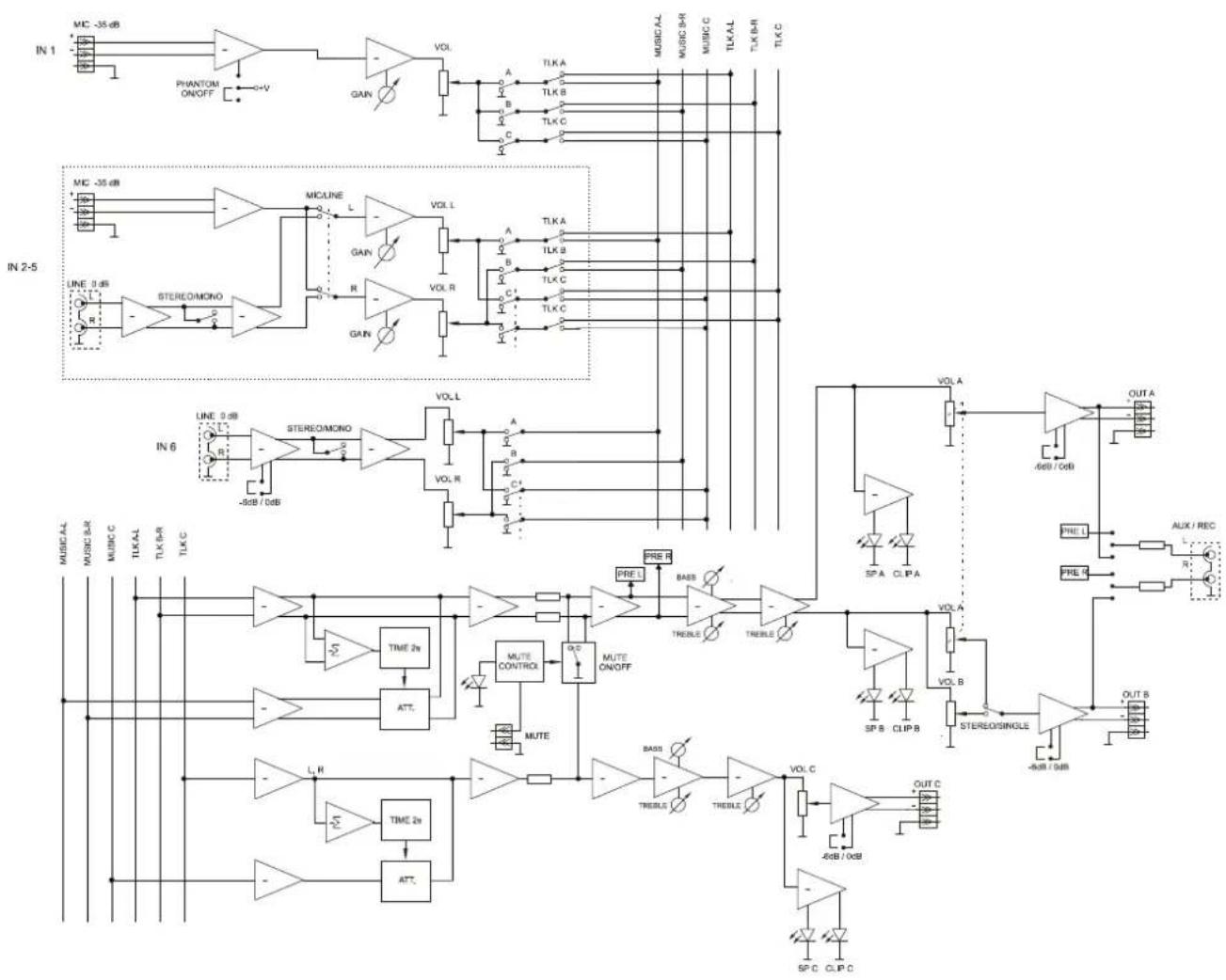

8.4. Blockschaltbild
