MODE D'EMPLOI eSAM603 Ecler

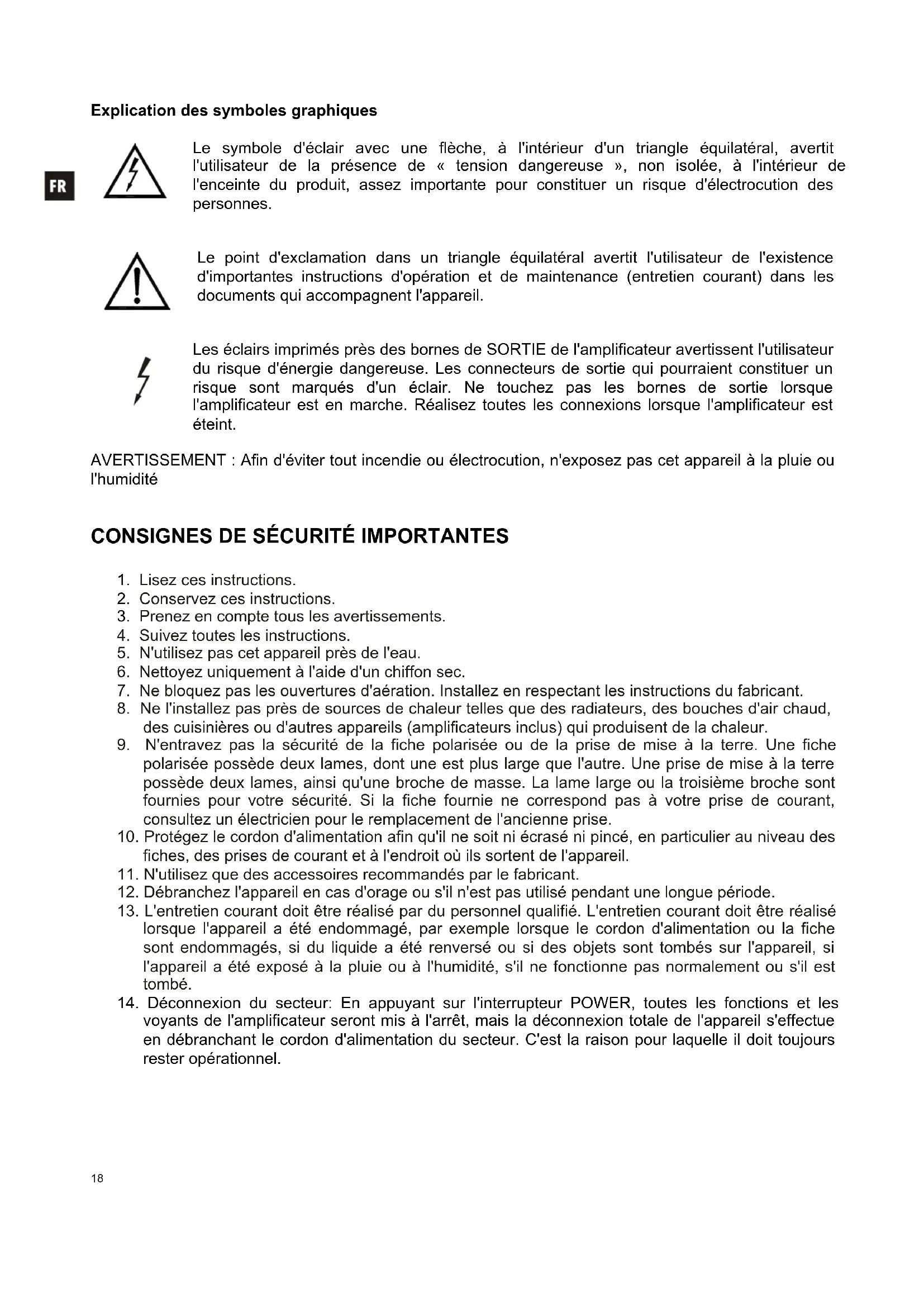

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.
Les éclairs imprimés près des bornes de SORTIE de l'amplificateur avertissent l'utilisateur du risque d'énergie dangereuse. Les connecteurs de sortie qui pourraient constituer un risque sont marqués d'un éclair. Ne touchez pas les bornes de sortie lorsque l'amplificateur est en marche. Réalisez toutes les connexions lorsque l'amplificateur est éteint.
AVERTISSEMENT : Afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.
6. Nettoyez uniquement à l'aide d'un chiffon sec.
7. Ne bloquez pas les ouvertures d'aération. Installez en respectant les instructions du fabricant.
8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud,
des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.
9. N'entravez pas la sécurité de la fiche polarisée ou de la prise de mise à la terre. Une fiche
polarisée possède deux lames, dont une est plus large que l'autre. Une prise de mise à la terre possède deux lames, ainsi qu'une broche de masse. La lame large ou la troisième broche sont fournies pour votre sécurité. Si la fiche fournie ne correspond pas à votre prise de courant, consultez un électricien pour le remplacement de l'ancienne prise.
10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des
fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.
11. N'utilisez que des accessoires recommandés par le fabricant.
12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.
13. L'entretien courant doit être réalisé par du personnel qualifié. L'entretien courant doit être réalisé
lorsque l'appareil a été endommagé, par exemple lorsque le cordon d'alimentation ou la fiche sont endommagés, si du liquide a été renversé ou si des objets sont tombés sur l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.
14. Déconnexion du secteur: En appuyant sur l'interrupteur POWER, toutes les fonctions et les
voyants de l'amplificateur seront mis à l'arrêt, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle il doit toujours rester opérationnel.19
6.1. Mise en marche 23 6.2. Modes MONO/STÉRÉO et assignation des ENTRÉES-SORTIES 23 6.3. Égalisation 23 6.4. Boucles de masse, bruit de fond 24 6.5. Entretien 24
8.1. Liste de fonctions 34 8.2. Schéma de fonctions 34 8.3. Schéma de configuration 35 8.4. Diagramme de blocs 36
Toutes les valeurs numériques sont soumises à variation, en raison des tolérances de production. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter des modifications ou améliorations en matière de fabrication ou de design, susceptibles d'affecter les spécifications du produit.20
Nous vous remercions de la confiance que vous nous portez en choisissant notre mélangeur eSAM603. Pour obtenir le meilleur résultat de cet appareil, il est très important de lire attentivement les instructions ci-dessous avant de le brancher. Pour obtenir le meilleur rendement de cet appareil, il est important que le entretien se réalisé par notre Service Technique Ecler. 1.1. Précautions Cet appareil doit être impérativement relié à la terre via son câble d'alimentation. Eviter tout contact avec l'eau. L'appareil doit être installé à l'écart de tout objet contenant un liquide ou de toute flamme nue, comme une bougie par exemple. Seul un personnel technique qualifié est habilité à effectuer un changement de configuration. Avant toute intervention et/ou de connexion/déconnexion, le cordon d'alimentation de l'appareil doit être préalablement débranché. Il n'existe aucun élément destiné à l'utilisateur à l'intérieur de l'appareil.
L'eSAM603 est un mélangeur audio professionnel de manipulation simple conçu pour la sonorisation. Voici ses caractéristiques principales : 1 canal d'entrée MICRO (microphone), IN1 4 canaux d'entrée MICRO/LIGNE STÉRÉO, IN2 à IN5 1 canal d'entrée LIGNE STÉRÉO, IN6 Commutateur MONO/STÉRÉO disponible sur toutes les entrées LIGNE STÉRÉO ou
3 sorties symétriques (A, B et C), pouvant fonctionner en mode stéréo (A-B) + mono (C) ou bien les 3 en mono (A, B et C en mode mono) Commutateur STÉRÉO/SINGLE pour les sorties A/B : modes de fonctionnement stéréo ou individuel (MONO) Niveau de sensibilité réglable en face arrière Alimentation fantôme (CC +18 V) disponible pour toutes les entrées MICRO et MICRO/LIGNE Touches d'affectation aux sorties A, B et C disponibles pour toutes les entrées, permettant de sélectionner indépendamment le contenu sonore envoyé à chaque sortie (destination de chaque entrée) Comprend un Talkover (priorité) assignable aux entrées 1 à 5 (plusieurs entrées peuvent bénéficier simultanément de la fonction Talkover) Réglages de tonalité à trois bandes indépendants pour les sorties A et B, et pour la sortie C Voyant à LED de niveau/saturation (SP/CLIP), par sortie Commandes de niveau des sorties A, B et C Sortie d'enregistrement/auxiliaire Entrée de commande « MUTE » à distance : permet la connexion de contacts secs externes de fermeture (systèmes de détection d'incendie ou autres dispositifs de sécurité devant couper le son des trois sorties du mélangeur par déclenchement de ce signal de commande « NO » (normalement ouvert).21
Le eSAM603 est un mélangeur spécialement conçu pour être installé en rack standard de 19", occupant une unité de hauteur. La basse consommation et la dissipation thermique du eSAM603 lui évitent d'avoir recours à une ventilation. Toutefois, évitez de l'installer dans des atmosphères poussiéreuses et/ou règnent une température et une humidité extrêmes. Le mélangeur doit être tenu à distance des sources de bruits et d'interférences (variateurs de tension, moteurs, etc.…) ainsi que des câbles du réseau électrique. Le eSAM603 fonctionne sur une tension alternative (CA) de 90 à 264 V et de 47 à 63 Hz. Sa source d'alimentation surdimensionnée peut, sans aucun réglage, s'adapter à la tension du réseau électrique dans tous les pays du monde. Pour se protéger d'éventuelles surtensions, le SAM412T est équipé d'un fusible d'alimentation temporisé de 0,5 A. Si celui-ci venait à fondre, il faudrait déconnecter l'appareil et le substituer par un autre de même caractéristiques En cas de fontes successives de fusible, veuillez prendre contact avec notre service technique. NE JAMAIS LE REMPLACER PAR UN FUSIBLE DE VALEUR SUPÉRIEURE. PRÉCAUTION : Le changement de fusibles doit être effectué par des techniciens qualifiés.
Les entrées de l'eSAM603 acceptent deux types de signaux audio (MICROPHONE mono et/ou LIGNE stéréo). Pour les entrées qui acceptent les deux types de signaux, la sélection se fait au moyen d'un commutateur MIC/LINE situé en face arrière : Signal de microphone : connexion de type Euroblock et niveau nominal d'entrée de -50 dBV (3,16 mV) à -20 dBV (0,1 V), avec un gain réglable au moyen de la commande GAIN de la face arrière. La connexion des microphones est indiquée dans le schéma suivant :
Les micros devront être de basse impédance (de 200 à 600) et mono. L'eSAM603 dispose d'une alimentation fantôme pour microphones électrostatiques (à condensateur), activable par cavalier interne (voir schéma). L'alimentation fantôme est par défaut désactivée (réglage d'usine). La fonction Talkover (priorité) agit lorsqu'elle détecte la présence d'un signal aux entrées 1 à 5 auxquelles cette fonction est assignée, atténuant alors les autres entrées non prioritaires de l'unité. Elle s'active/se désactive par canal d'entrée, au moyen de son commutateur « TK » en face avant.22 Signaux de niveau ligne : compte tenu des importantes différences de niveau existant entre les sources conventionnelles de type CD ou ligne et d'autres appareils pouvant fournir des signaux audio, l'eSAM603 dispose d'une sensibilité ligne standard (0 dBV) pour les entrées LIGNE 2 à 5 et d'un sélecteur de sensibilité 0/-6 dBV pour l'entrée LIGNE numéro 6, réglable par cavalier interne et par défaut en position 0 dBV. La sensibilité de -6 dBV est idéale pour les sources sonores de bas niveau, comme les lecteurs multimédias, lecteurs mp3 portables, tablettes, ordinateurs, téléphones mobiles, etc.
Vous ne pouvez PAS BRANCHER directement des platines tourne-disques à cet appareil, puisqu'aucune entrée du eSAM603 ne dispose de préampli RIAA.
L'eSAM603 a trois sorties symétrisées électroniquement, sur connecteurs Euroblock. Sa connexion se fait selon le schéma suivant :
Le niveau général de chaque sortie du mélangeur (OUT A, B ou C) doit être réglé de manière à ce que les voyants de saturation (CLIP) des amplificateurs du système ne s'allument pas de manière permanente, mais seulement au maximum au rythme des fréquences les plus graves. Autres connexions en face arrière : Sortie auxiliaire ou d'enregistrement AUX/REC à niveau nominal de 0 dBV sous charge de 10 k. Elle dispose d'un réglage de gain supplémentaire de +6 dB, activable par cavalier interne (par défaut en position 0 dBV). Entrée de commande MUTE à distance : entrée activée par contact sec externe de fermeture. Permet la connexion de systèmes de détection d'incendie ou d'autres dispositifs de sécurité devant couper les trois sorties du mélangeur par déclenchement de ce signal de commande. Le mode d'action est « NO » (normalement ouvert).23
6.1. Mise en marche Cela se fait directement au moyen de l'interrupteur d'alimentation POWER. Bien que le bruit de mise sous tension du eSAM603 soit minimal, il est fortement conseillé d'allumer tous les appareils raccordés dans l'ordre suivant : les sources sonores, les tables de mixage, l'égaliseur, les processeurs et enfin les amplificateurs de puissance. L'extinction des appareils doit se faire en ordre inverse. 6.2. Modes MONO/STÉRÉO et assignation des ENTRÉES-SORTIES Chaque canal d'entrée dispose en face avant d'une commande générale de niveau (VOL) et de 3 touches, A, B et C, pour affecter l'entrée à une ou plusieurs sorties de l'unité. Enfoncer une touche envoie le signal à la sortie en question. Les entrées de microphone sont toujours mono, de façon à pouvoir envoyer ce signal mono à la sortie de destination A, B et/ou C en enclenchant la touche correspondante. Exemple pour l'entrée 1 : Entrée (type) Contenu de la sortie A (touche A enfoncée) Contenu de la sortie B (touche B enfoncée) Contenu de la sortie C (touche C enfoncée) IN1 (microphone, mono) IN1 IN1 IN1 Pour les signaux de niveau ligne, l'assignation des destinations varie selon que ces signaux sont en mode MONO ou STÉRÉO (commutateur MONO/STÉRÉO de la face arrière pour chaque entrée de type MICRO/LIGNE ou LIGNE). Exemple :
Entrée (type) Contenu de la sortie A (touche A enfoncée) Contenu de la sortie B (touche B enfoncée) Contenu de la sortie C (touche C enfoncée) IN2 (LIGNE, commutateur en position STÉRÉO) IN2 L (canal gauche) IN2 R (canal droit) IN2 L+R (sommation mono) IN3 (LIGNE, commutateur en position MONO) IN3 L+R (sommation mono) IN3 L+R (sommation mono) IN3 L+R (sommation mono) La sortie C est toujours mono et, par conséquent, reçoit toujours une sommation L+R des entrées de niveau ligne dont elle est la destination, quelle que soit le réglage MONO/STÉRÉO de ces entrées. En outre, le commutateur STÉRÉO/SINGLE de la face avant permet de contrôler de deux façons le volume des sorties A et B : De façon simultanée et uniquement avec la commande OUT A, la commande OUT B étant désactivée (position STÉRÉO du commutateur). Ce mode est adéquat pour la sonorisation d'une zone stéréo (A, canal gauche / B, canal droit) et d'une zone mono (C) De façon indépendante, avec les commandes A et B (position SINGLE du commutateur). Ce mode est adéquat pour la sonorisation de trois zones mono, A, B et C 6.3. Égalisation Les commandes de tonalité des sorties A/B et C fournissent un gain/atténuation de ±15 dB sur chacune des trois bandes disponibles, dont les fréquences centrales d'action sont 100 Hz, 2 kHz et 10 kHz.24 6.4. Boucles de masse, bruit de fond S'assurer que toutes les sources de signal qui arrivent à la table de mixage ainsi que tous les appareils qui sont raccordés à sa sortie, n'ont pas les masses interconnectées, c'est à dire que la masse n'arrive pas par deux ou trois voies différentes; en effet, ceci peut provoquer des bruits qui altèrent le signal sonore. À aucun moment les blindages des câbles qui doivent être connectés au châssis ne doivent être reliés entre eux. Vous éviterez ainsi la formation de boucles de masse. Le mélangeur eSAM603 a été conçu pour produire le plus faible bruit de fond possible. Indépendamment de sa conception électronique, le bruit de fond résultant dépendra directement de l'installation et de l'utilisation correctes de l'unité de mixage. Réglez, le cas échéant, le gain de chacune des entrées pour obtenir un niveau de fonctionnement approprié, et réglez ensuite les commandes VOL de la face avant pour obtenir le mixage désiré des entrées. Enfin, réglez la commande VOL de la sortie principale de mixage pour un volume de sortie adapté à l'installation, en activant aussi les commandes TK des entrées qui doivent avoir priorité sur les autres (la détection d'un signal sur ces entrées prioritaires atténuant les autres entrées). Important pour le réglage des niveaux de mixage : régler par exemple la commande VOL d'une voie sur« 2 » et la commande VOL de la sortie OUT sur « 10 » n'est pas la même chose que de faire l'inverse. Dans le premier cas, le signal et son bruit de fond arrivent à l'amplificateur avec un niveau faible, d'où un mauvais rapport signal/bruit (peu de signal). Lorsque l'amplificateur de sortie rehausse sans distinction le niveau de l'ensemble, le niveau de bruit de fond devient très élevé en sortie. Dans le deuxième cas, en réglant VOL au maximum sur la voie, le signal que reçoit l'amplificateur de mixage est de niveau élevé, tout comme son rapport signal/bruit (qui est donc bon). Ainsi lorsque ce signal arrive à la commande VOL de sortie et est amplifié, il conserve un meilleur rapport signal/bruit que dans le cas précédent. 6.5. Entretien Il est interdit d’utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant, celles- ci détériorant la sérigraphie. Nettoyer uniquement avec un chiffon humide. Attention! Jamais de l’eau ou tout autre liquide ne doit pénétrer par les orifices du panneau de commande.2526 Erklärung der grafischen Darstellungen Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen.
