BEDIENUNGSANLEITUNG MEI 1000 G2 LD Systems

Sie haben die richtige Wahl getroffen!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungs-losen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Name und der langjährigen Erfahrung als Hersteller hochwertiger Audioprokte.

Bitte lessen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

Einführung

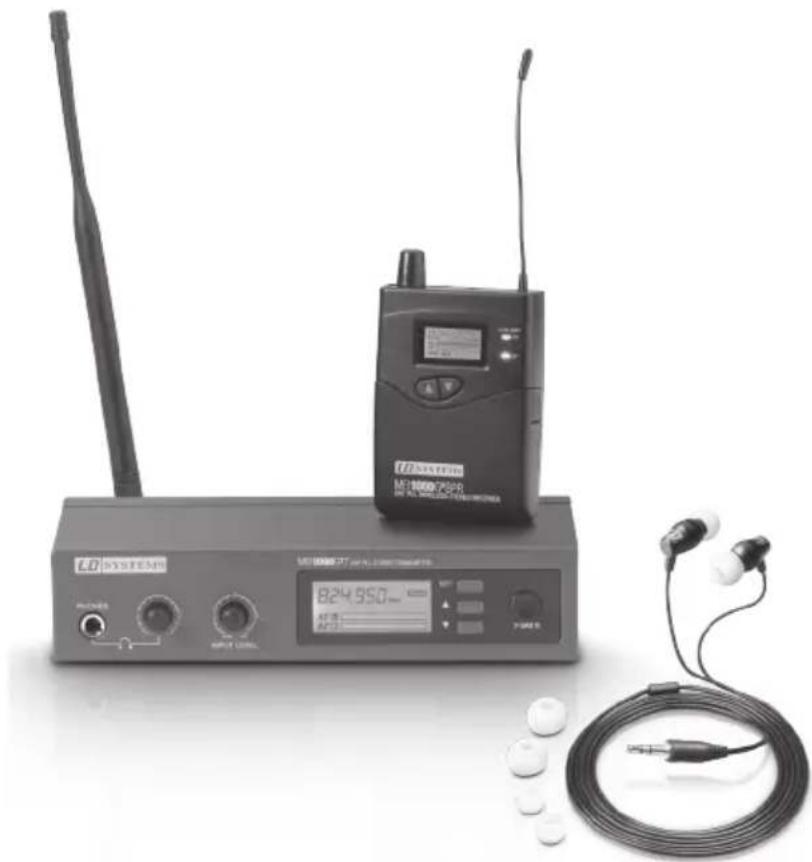

Das LD Systems MEI1000G2 ist ein In-Ear Monitoring-System mit 96 UHF-Kanälen und bietet einen natürlichen Klang, einen großen Dynamikumfang und ein hervorragendes Übersprechverhalten in den Frequenzbändern 823 - 832 und 863 - 865 MHz.

Drei wählbare Monitor-Modi (Mono, Stereo, Focus) sowie einstellbare EQ- und Limiter-Funktionen ermögen für jeder Anwendung eine natürliche Klangwiedergabe mit einem Frequenzgang von 60 Hz - 16 kHz, einem hohen Rauschabstand und einem niedrigen Klirfkaktor. Das LD ME1000G2 ermöglich den Simultanbetrieb von bis zu 5 Systemen.

Die Ohrhörerieten einen hohen Tragekomfort, das Multifunktions-Display des Empfängers zeigt alle relevanten Informationen an. Mit hochwertigen Batterien werden Betriebszeiten von 12 Stunden und mehr erreicht. Ein 19" Rackmount Kit und eine robuste Transportbox aus ABS-Kunststoff runden das MEI1000G2 Paket ab.

LDME1000G²

WIRELESS IN EAR MONITORING SYSTEM

SICHERHEITSHINWEISE:

1. Lesen Sie diese Anleitungmente sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfern den Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie safer, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie safer, dass das Gerät safer installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Höhe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie darüber, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze)dürfen nicht blockiert werden.
11. Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie davon, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie davon, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Offnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und damit möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß Funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es soit aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerätarf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachen Sie alle in Ihr Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackungitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel mussen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN mIT NETZaNSCHIUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat konnten das Gerät beschädigten. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätwerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in ihre Netzsteckdose passt, wenden Sie sich an ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie davon, dass spannungsführende Kabel speziell an der Netz

SICHERHEITSHINWEISE:

buchse bzw. am Netzadapter und der Gerätebuchse nicht geknicht werden.

1. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möhen. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
2. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden können.
3. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt ausliesen, wenden Sie sichitte an ein autorisiertes Servicezentrum.
4. Um das Gerät vollständig vom Stromnetz zu trennen, entfern den Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
5. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerästecker entsprert werden, bevor er entfern werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie ihre Kabel dazu immer sorgfältig.
6. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG:

Entferen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführten.

Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb theses Geräts unterliegt den jeweils gütigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausrücklich auf mögliche Gesundheitsrisiken hinzuweisen.

Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung deses Produktskonnen hohe Schalldruckpegel (SPL) erzeut wirden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehör-schäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICH-PRODUKTE

1. Blichen Sie nicht aus Entfernungen von unter 40 cm in den Lichtstrahl.
2. Blichen Sie niemals langere Zeit aus kurzem bis mittlerem Abstand in den Lichtstrahl.
3. Blichen Sie niemals mit optischen Geräten wie Vergroßerungsgläsern in den Lichtstrahl.
4. Stoboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollen den unbedingt Orte meiden, an denen Stroboskop eingesetzt werden.

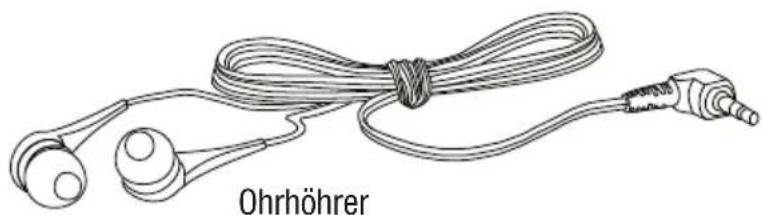

SYSTEMkOMPONENTEN:

Sender

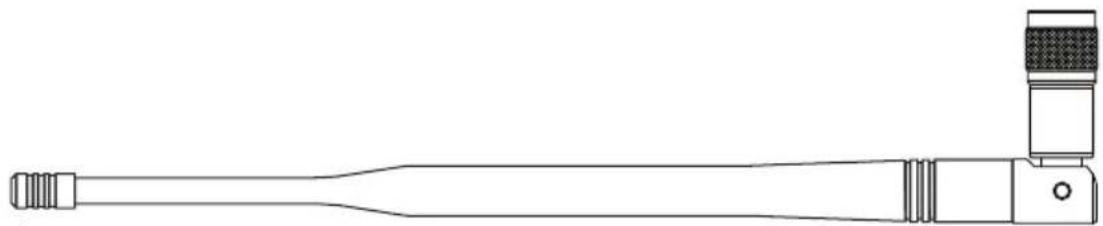

Antenne

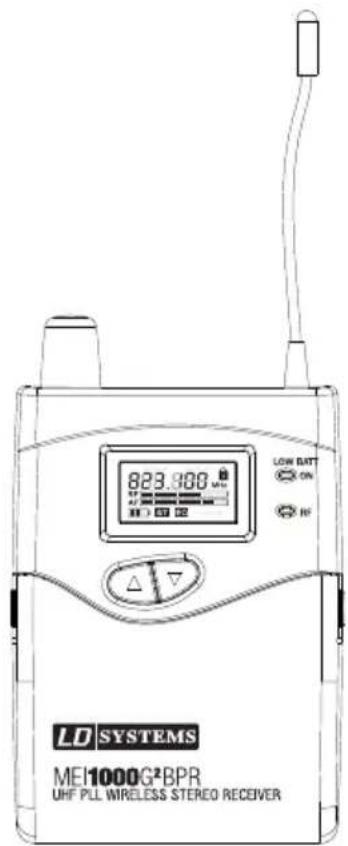

Taschenempfänger

2"AA Batterien

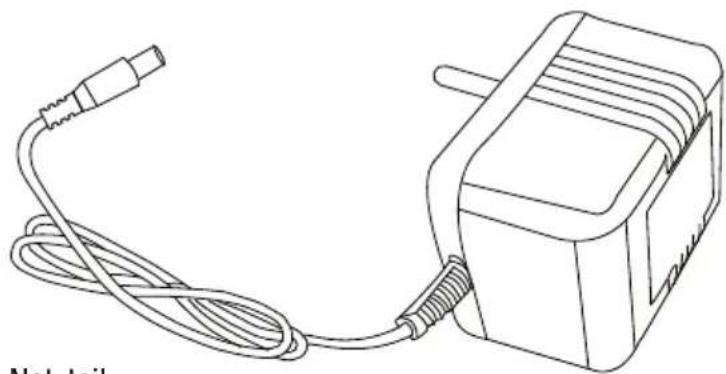

Netzteil

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE:

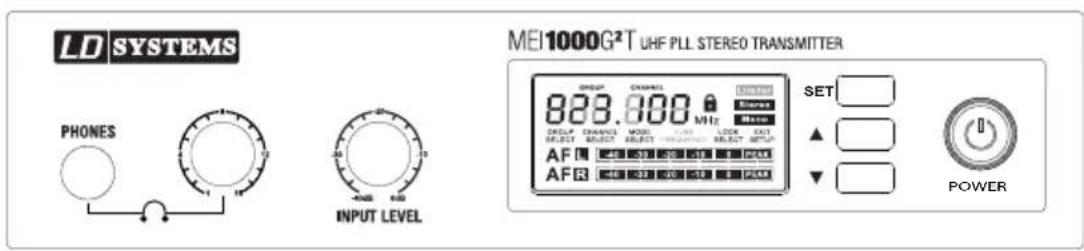

SENDER:

Vorderseite

LDSYSTEMS

PHONES

INPUT LEVEL

MEI1000G2T UHF PLL STEREOTRANSMITTER

5

SET 4

POWER

1 POWER-TASTE

Zum Einsatz Taste zwei Sekunden gedrückt halten. Zum Ausschalten Taste zwei Sekunden gedrückt halten.

TASTE PFEIL NACH UNTEN

Bedienung siehe Kapitel „Systemeinstellungen".

TASTE PFEIL NACH OBEN

Bedienung siehe Kapitel „Systemeinstellungen".

SET (PROGRAMMIERTASTE)

Bedienung siehe Kapitel „Systemeinstellungen".

LC-DISPLAY

Hintergrundbeleuchtetes LC-Display. Bedienung siehe Kapitel „Systemeinstellungen".

INPUT LEVEL

Einstellen der Eingangsempfindlichkeit. Um einen optimalen Rauschabstand zu erzielen, bringen Sie das Eingangssignal möglichst in den Bereich der 0dB Anzeige (Pegelanzeige AF L und AF R im Display), ohne darauf die Verzerrungsgrenze zu überschreiben (PEAK-Segment in der Pegelanzeige).

7 LAUTSTÄRKEREGLER FÜR DEN KOPFHÖRERAUSGANG

Drehen nach links verringgert, drehen nach rechts erhöht die Lautstärke. Um Gehörschäden zu vermeiden, vor der Benutzung von Ohr-/Kopflörern die Lautstärke auf ein Minimum stellen, dann die Lautstärke langsam erhöhen. Vorsicht, hohe Lautstärke kann das Gehör dauerhaft schädigen.

PHONES

Kopfhörerausgang 6,3 mm Stereo-Klinke.

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE:

SENDER:

Rückseite

1 KLEINSPANNUNGsbuchse

Anschluss fur Netzteil 12 - 18V DC (im Lieferumfang).

Symmetrische Eingänge links und rechts (XLR / 6,3 mm Klinke Combo). In der Mono Betriebsart ist ledigious der rechte Eingang (RIGHT) verwendbar.

3 PAD

Schaltbare Pegeldämpfung für hohe Eingangspegel.

Schalter in Position -12 dB: Dämpfung des Eingangssignals um 12 dB.

Schalter in Position 0 dB: Keine Dämpfung des Eingangssignals.

4 ANTENNA

TNC Antennenanschluss 50 Ohm.

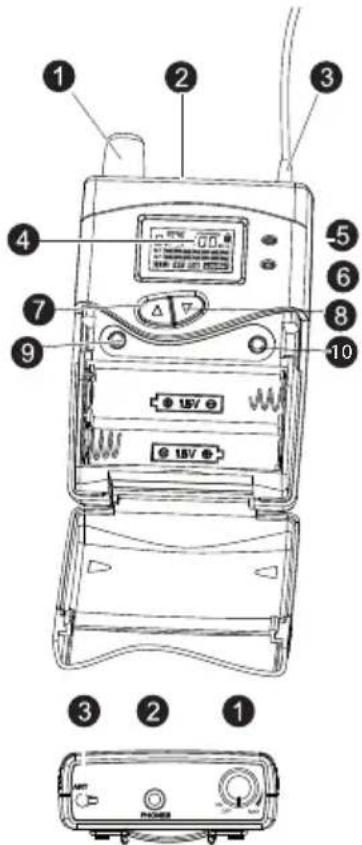

TASCHENEMPFÄNGER:

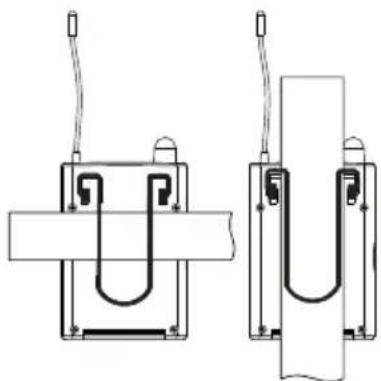

GURTCLIP

Befestigen Sie den Empfänger mit dem Clip am Gurtel oder einem geeigneten Gurt. Für optimalen Sitz sollen der Clip stets vollständig auf den Gurtel bzw. Gurt aufgeschoben werden (siehe Abbildung).

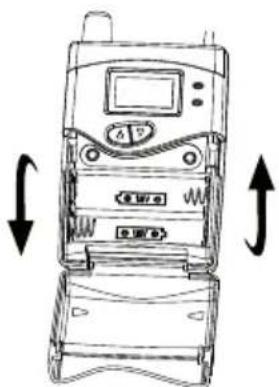

Ersetzen der Batterien

Um die Batterien zu ersetzen, drücken Sie leicht auf die markierten Stellen an den Seiten des Batteriefachdeckels und klappen diesen nach vorne. Entnehmen Sie die Batterien, setzen zwei neue AA-Batterien ein (Ausrichtung siehe Abbildung im Batteriefach) und schlieben die Abdeckung. Entnehmen Sie die Batterien bei längerer Nichtbenutzung des Geräts.

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE:

TASCHENEMPFÄNGER:

4 LC-DISPLAY

Hintergrundbeleuchtetes LC-Display. Werden keine Eingaben durch die Bedientasten vorgenommen, erlischt die Beleuchtung nach ca. 30 Sekunden automatisch, sobald eine der Bedientasten gedrück wird, wird die Hintergrundbeleuchtung eingeschaltet. Bedienung siehe Kapitel „Systemeinstellungen".

LOW BATT LED

LED leuchtet auf, sobald der Batterieladezustand niedrig ist.itte ersetzen Sie die Batterien umgehend.

RFLED

Leuchtet beim Einsatzen kurz auf. Leuchtet, sobald ein HF-Signal anliegt. Funkfrequenz von Sender und Empfänger mussen übereinstimmen.

ON/OFF - VOLUME

Ein-/Ausschalter und Lautstärkeregler. Zum Einschalten den Knopf nach rechts (im Uhrzeigersinn) über den Rastpunkt hinaus drehen. Zum Ausschalten nach links (gegen den Uhrzeigersinn) über den Rastpunkt hinaus drehen. Drehen nach links verringgert, Drehen nach rechts erhöht die Lautstärke. Um Gehörschäden zu vermeiden, vor der Benutzung von Ohr-/Kopfhöhrn die Lautstärke auf ein Minimum stellen, dann die Lautstärke langsam erhöhen. Vorsicht, hohe Lautstärke kann das Gehör dauerhaft schädigen.

PHONES

Ohr-/Kopfhöreranschluss 3,5 mm Stereo-Klinke.

ANTENNE

TASTE PFEIL NACH OBEN

Bedienung siehe Kapitel „Systemeinstellungen".

TASTE PFEIL NACH UNTEN

Bedienung siehe Kapitel „Systemeinstellungen".

ESC-TASTE

Drücken Sie diese Taste um zum Hauptmenu zurückzukehren.

SET-TASTE

Bedienung siehe Kapitel „Systemeinstellungen".

SYSTEMEINSTELLUNG:

1

2

3

4

5

SENDEREINSTELLUNGEN:

HAUPTMENU

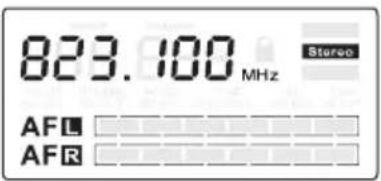

Im Hauptmenü werden Funkfrequenz, Betriebsart (Mono/Stereo) und Signalpegel (AF L und AF R) angezeigt.

AUSWAHL EINER FREQUENZGRUPPE 1 - 8

Drücken sie die SET-Taste so oft, bis „GROUP SELECT" im Display erscheint. Drücken Sie die Tasten▲bzw. m die gewünschte Frequenzgruppe auszuwahlen.

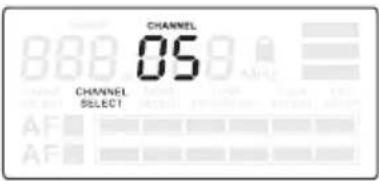

AUSWAHL EINES KANALS 1 - 12

Drucken Sie nun wiederholt die SET-Taste bis „CHANNEL SELECT" im Display erscheint. Drucken Sie nun die Tasten abzw. den gewüinschten Kanal auszuwahlen.
Hinweis: Bei simultanem Betrieb mehrerer Systeme ist darauf zu halten, dass alle verwendeten Systeme auf gleicher Frequenzgruppe und unterscheidlichen Kanalen betrieben werden.

AUSWAHL DER BETRIEBSART

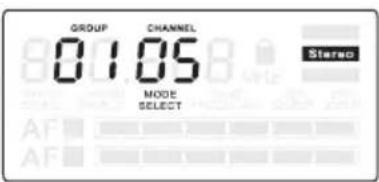

Drucken Sie die SET-Taste so oft, bis im Display „MODE SELECT“ entscheid.

Mit den Zw. Tasten können Sie nun zwischen Mono- und Stereo-Betriebsart wahlen.

Die Mono-Betriebsart wahren Sie, wenn lediglich ein (Mono-) Audiosignal an den Empfänger übertragen werden soll. Das Signal liegt an beiden Kanälen (links / rechts) des Empfängers an. In der Mono Betriebsart ist ausschließlich der rechte Eingang (INPUT RIGHT) des Senders verwendbar.

Die Stereo-Betriebsart wahren Sie, wenn entweder ein Stereo-Signal, oder zwei Mono-Signale an den Empfänger übertragen werden sollen. Hinweise dazu im Kapitel Stereo- und Focus-Betriebsart.

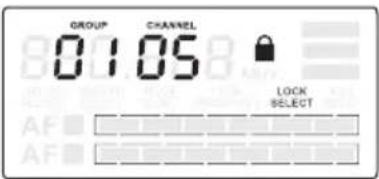

SPERREN GEGEN UNBEABSICHTIGTES VERSTellen

Drücken Sie die SET-Taste so oft, bis „LOCK SELECT" im Display erscheint. Drücken Sie nun die abzw. Tiste um das System zu sperren bzw. freiizugeben. Wenn „LOCK SELECT" aktiviert ist, können die Einstellungen im System betrachtet, aber nicht verändert werden.

VERLASSEN DES SETUP-MENUS

Drücken Sie die SET-Taste so oft, bis „EXIT SETUP" im Display erscheint. Drücken Sie nun abzw. um das Menu zu verlassen. Wird keine Bedientaste betätig, wechselt das Display nach einigen Sekunden automatisch ins Hauptmenu.

SYSTEMEINSTELLUNG:

1

EMPFÄNGEREINSTELLUNGEN:

Um Einstellungen am Empfänger vornehmen zu konnen, drücken Sie leicht auf die markierten Stellen an den Seiten des Batteriefachdeckels und klappen diesen nach vorne. Die Tasten Escape (ESC) und SET sind nun zugänglich. Um nach einer Einstellungsänderung zum Hauptmenu zurückzukehren, drücken Sie auf Escape (ESC).

2

HAUPTMENU

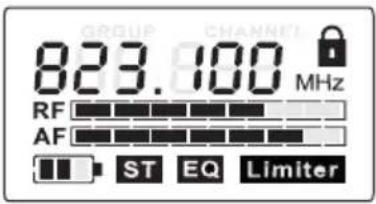

Im Hauptmenü werden Funkfrequenz, RF und AF Pegel, Mono-/ Stereo-Betriebsart, EQ, Limiter sowie Sperrstatus angezeigt.

3

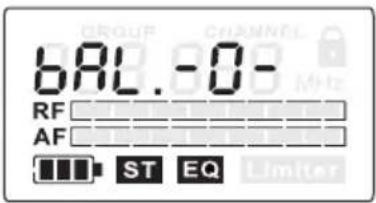

2 BALANCE

Einstellen des Lautstärkenverhältnisses zwischen dem linken und rechten Kanal eines anliegenden Stereo-Signals mit Hilfe der Tasten. Befindet sich der Sender in der Mono-Betriedsart, wird mittels der Tasten die Position des Signals im Panoramafeld festgelegt.

4

AUSWAHL EINER FREQUENZGRUPPE 1 - 8

Drücken Sie die SET-Taste am Empfänger so oft bis die Anzeige „GROUP“ erscheint und zu blinken beginnnt. Drücken Sie nun „um die gewünschte Frequenzgruppe auszuwahlen.

5

AUSWAHL EINES KANALS 1 - 12

Drücken Sie die SET-Taste bis „CHANNEL“ im Display erscheint und blinkt und wahlen mit abzw. den gewünschten Kanal aus.

EQUALIZER

Drucken Sie die SET-Taste so oft, bis „EQ“ im Display erscheint und blinkt. Wahlen Sie nun mit Hilfe der Tasten▲bw. 0d der Equalizer aktiviert (EQ ON), oder deaktiviert (EQ OFF) sein soll. Bei eingeschaltetem EQ werden die Höhen bei 10kHz um ca. 6dB angehoben.

SYSTEMEINSTELLUNG:

6

LIMITER

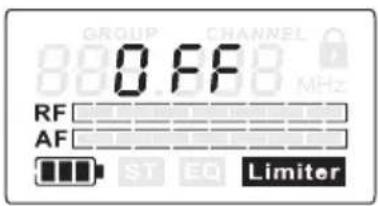

Drücken Sie die SET-Taste so oft bis „LIMITER" im Display erscheint und blinkt. Mit Hilfe der bzw. Taste können Sie den Limiter aktivieren (Limiter ON) bzw. deaktivieren (Limiter OFF).

7

Drücken Sie die SET-Taste so oft, bis das Schlosssymbol im Displayerscheint. Drücken Sie nun die abzw. Taste um den Empfänger zu sperren (ON) oder freiizugeben (OFF). Wenn der Empfänger gesPERT ist, können die Einstellungenzar betrachtet, aber nicht verändert werden.

7

8

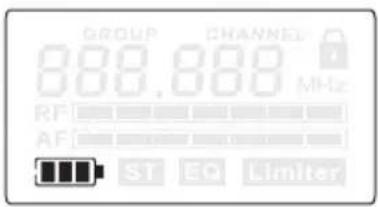

BATTERIELADEZUSTAND

Der Ladezustand der Batterien wird in vier Stufen angezeigt.
Zusätzlich zur vierten Stufe (kein Balken im Batteriesymbol) leuchtet die rote LOW BATT LED darüber dem Display auf. Die Batterien sind nun umgehend zu erneuern.

8

SYSTEMEINSTELLUNG:

1

EMPFÄNGEREINSTELLUNGEN:

1+2STEREO-BETRIEBSART

Für die Übertragung eines stereofonen Audiosignals wahlen Sie die Stereo-Betriebsart.

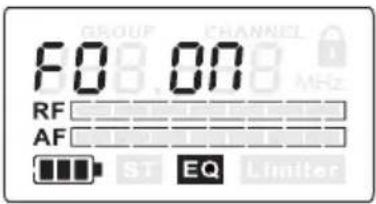

Drücken Sie die SET-Taste so oft bis „FO OFF“ bzw. “FO ON” im Display erscheint und blinkt. Mit Hilfe der «zw. Tasten können Sie nun die Stereo-Betriebsart aktivieren (FO OFF). In der Stereo-Betriebsart sind die beiden Eingangssignale des Senders jeweils links und rechts über einen am Empfänger angeschlossenen Kopfhörer zu horen.

Am Empfänger lasst sich nun die Balance zwischen den beiden Eingangssignalen mit Hilfe der Tasten abzw. Instellen.

Dafür stehen Ihnen insgesamt 31 Stufen zur Verfügung, wobei mit Hilfe der Taste die Mittenortung eines Stereo-Signals in 15 Stufen auf der Stereo-Basis nach rechts verändert (1-, 2-, 3-, 4-, 5-, 6-, 7-, 8-, 9-, A-, b-, C-, d-, E-, F-) und mit Hilfe der Taste in 15 Stufen nach links verändert wird (-1, -2, -3, -4, -5, -6, -7, -8, -9, -A, -b, -C, -d, -E, -F). Um die Mittenortung eines stereofonen Audiosignals ins Zentrum der Stereo-Basis zu bringen, wahren Sie die Einstellung -0-. Die Voraussetzung für die Übertragung eines stereofonen Audiosignals in der Stereo-Betriebsart ist, dass sich der Senderebinso wie der Empfänger in der Stereo-Betriebsart befindet und an den Eingangen INPUT LEFT und RIGHT ein stereofones Audiosignal anliegt. Beinfend sich der Sender in der Mono-Betriebsart, wird nur das Audiosignal, das an Eingang rechts (INPUT RIGHT) anliegt übertragen.

SYSTEMEINSTELLUNG:

3

4

3 + 4 FOCUS-BETRIEBSART (AUCH ALS “DUAL-MONO” BEkANNT)

Um zwei Mono-Signale im Zentrum des Panoramafelds horen und in der Lautstärke individuell anpassen zu können, wahlen Sie die Focus-Betriebsart.

Beispiel Rockband (Anwender ist der Sänger): Das erstee Mono-Audiosignal besteht aus einem Mix aus Schlagzeug, Bass und Gitarre (Mischpult Monitorweg 1). Das zweite Mono-Audiosignal besteht aus dem Mikrofonsignal des Sängers (Mischpult Monitorweg 2). Der Sänger kann nun direkt an seinem Empfänger das Lautstärkenverhältnis zwischen den Instrumenten und seiner Stimme und die Gesamtlautstärke einstellen.

Drücken Sie die SET-Taste so oft bis „FO OFF“ bzw. “FO ON” im Display erscheint und blinkt. Mit Hilfe der abzw. Tasten können Sie nun die Focus-Betriebsart aktivieren (FO ON). In der Focus-Betriebsart werden die beiden Eingangssignale des Senders zusammengemisch und in Mono wiedergegeben. Das Lautstärkenverhältnis der beiden Signale kann nun vom Anwender direkt am Empfänger mit Hilfe der Tasten abzw. eingestellt werden, wobei insgesamt 31 Stufen zur Verfügung stehen. Um das Mono-Signal, das am rechten Eingang (INPUT RIGHT) des Senders anliegt in den Hintergrund zu bringen, verwenden Sie die Taste▲15 Stufen: FOC 1-, 2-, 3-, 4-, 5-, 6-, 7-, 8-, 9-, A-, b-, C-, d-, E-, maximal F-). Das Lautstärkenverhältnis wird so zugunsten des Audiosignals, das am Eingang links (INPUT LEFT) des Senders anliegt verändert. Um das Mono-Signal, das am linken Eingang (INPUT LEFT) des Senders anliegt in den Hintergrund zu bringen, verwenden Sie die Taste▼ (15 Stufen: FOC -1, -2, -3, -4, -5, -6, -7, -8, -9, -A, -b, -C, -d, -E, maximal -F). Das Lautstärkenverhältnis wird so zugunsten des Audiosignals, das am Eingang rechts (INPUT RIGHT) des Senders anliegt verändert. In der Einstellung FOC -0- werden die beiden Eingangssignale des Senders im selbst Lautstärkeverhältnis wiedergegeben.

Voraussetzung für die Signalwiedergabe in der Focus Betriebsart ist, dass sich der Sender in der Stereo-Betriebsart befindet und an beiden Eingängen INPUT LEFT und RIGHT ein Signal anliegt. Beinfendet sich der Sender in der Mono-Betriebsart, wird nur das Audiosignal, das an Eingang rechts (INPUT RIGHT) anliegt übertragen.

AUFSTELLUNG UND FEHLERBEHEBUNG:

AUFSTELLUNG

Für eine optimale Übertragung stellen Sie den Sender in einer Mindesthöhe vom 1 m auf und richten die Antenne senkrecht nach oben. Wenn mehrere drahtlose Systeme in einer Installation verwendet werden, achten Sieitte darauf, dass sich deren Antennen nicht berühren oder kreuzen. Stellen Sie den Sender nicht in der direkten Nähve von Metallobjekten und digital kontrollierten Geräten auf (CD-Player, Computer, Digitalpult, etc.). Sender und Empfänger sollen in direktem „Sichtkontakt“ stehen.

FEHLERBEHEBUNG

FEHLER DISPLAY LösUNG
Keine Wiedergabe oder Lautstärke zu gering.	Empfänger: Display ist abgeschaltet.	Stellen Sie safer, dass die Batterien nicht leer sind und der Empfänger angeschaltet ist.
	Sender: Display ist abgeschaltet.	Überprüfen Sie die Verbindung zwischen Netz-teil und Sender. Schalten Sie den Sender ein.
	Empfänger: Ist eingeschaltet, aber RF-Anzeige leuchtet nicht.	Stellen Sie safer, dass Sonder und Empfänger auf der gleichen Funkfrequenz eingestellt sind.
		Reduzieren Sie die Distanz zwischen Sonder und Empfänger und achten Sie darauf, dass Sonder und Empfänger in direktem Sicht-kontakt stehen.
		Stellen Sie safer, dass die Antenne des Senders richtig montiert ist.
	Empfänger: Ist eingeschaltet und die RF-Anzeige leuchtet.	Erhöhen Sie die Lautstärke am Empfänger und überprüfen Sie die Verbindung des Köpförers.
		Überprüfen Sie den Eingangspegel am Sonder und erhöhenihn notigenfalls.
Verzerrungen oder Störgeräusahe.	Empfänger: RF-Anzeiger leuchtet.	Erhöhen Sie die Entferenz zu möglichen Ursachen von Interferenz (digital kontrollierte Geräte wie z.B. CD-Player, Digitalpult...).
		Verwenden Sie eine andere Funkfrequenz.
Verzerrter Klang.	Empfänger: LOW BATT LED leuchtet	Tauschen Sie die Batterien gegen neue aus.
	Sender: Pegelanzeige zu hoch	Reduzieren Sie die Lautstärke an dem Pegelsteller des Senders, oder die Lautstärke des Zuspielgeräts.

FEHLERBEHEBUNG:

Stereo- und Focus-Betriebsart: Ausschließlich rechts Eingangssignal des Senders ist zu horen, obwohl der Empfänger sich in der Stereo-Betriebsart befindet und beiden Eingänge des Senders belegt sind.	Sender: Sender befindet sich in der Mono-Betriebsart.	Den Sender in die Stereo-Betriebsart bringen.
Ein Mono-Signal soll übertragen werden, das Signal ist aber nur auf einer Seite des Kopfhörers zu horen.	Sender: Sender befindet sich in der Stereo-Betriebsart.	Den Sender in die Mono-Betriebsart bringen.
Zwei Mono-Signale sollen mittig im Kopfhörer zu horen sein, sind aber links und rechts verteil		Den Empfänger in die Focus-Betriebsart bringen

FREQUENZLISTE:

	Group 1	Group 2	Group 3	Group 4	Group 5	Group 6	Group 7	Group 8
Channel 1 863.100	863.100	863.100	863.200	863.150	863.150	863.100	863.250	863.250
Channel 2 863.500	863.500	863.500	863.700	863.550	863.950	863.700	863.650	863.850
Channel 3 864.300	864.300	864.000	864.100	864.050	864.450	864.500	864.150	864.350
Channel 4 864.900	864.900	864.800	864.800	864.850	864.850	864.900	864.750	864.750
Channel 5 823.100	823.100	823.100	823.200	823.150	823.100	823.100	823.150	823.250
Channel 6 823.500	823.500	823.700	823.800	823.750	823.700	823.600	823.850	823.950
Channel 7 824.100	824.100	824.700	824.600	824.750	824.700	824.600	824.850	824.950
Channel 8 825.500	825.500	825.800	825.600	825.850	825.800	825.300	825.650	825.750
Channel 9 826.300	826.300	826.500	826.800	826.550	826.500	826.200	826.850	826.950
Channel 10 828.900	828.900	827.700	828.100	827.750	827.700	827.300	828.250	828.350
Channel 11 830.100	830.100	829.100	829.600	829.150	829.100	829.200	829.550	829.650
Channel 12 831.900	831.900	830.600	831.300	831.650	830.600	831.600	831.150	831.250

SPEZIFIKATIONEN:

Modellbezeichnung: LDMEI1000G2
Produktart In-Ear Monitoring Set
Funkfrequenzbereich 823 - 832 MHz, 863 - 865 MHz
Gewicht 1,3 kg

LDME1000G2BPR
Produktart Taschenempfänger
Kanäle 96 (8 Gruppen à 12 Kanäle)
Übertragungsverfahren FM, stereo
Frequenzgang 60 Hz - 16000 Hz
Geräuschspannungsabstand 80 dB
Klirrfaktor (THD)	< 1%
Audio-Ausgänge	3,5 mm Stereoklinke
Max. Audio-Ausgangspegel	100 mW
Bedienelemente	Up, Down, Set, Volume, Escape
Anzeigeelemente	LC-Display, Low Battery, RF
Stromversorgung	2 x 1,5 V AA
Betriebsdauer	> 12 Std., batterieabhängig
Breite	65 mm
Höhe	90 mm
Tiefe	24 mm
Gewicht 0,1 kg (ohne Batterien)

SPEZIFIKACTIONEN:

LDME1000G2T
Produktart Sender
Kanäle 96 (8 Gruppen à 12 Kanäle)
Übertragungsverfahren FM, stereo
HF-Ausgangsleistung 10 mW
Frequenzgang 60 Hz - 16000 Hz
Geräuschspannungsabstand 85 dB
Eingänge 2
Eingangsanschlüsse 6,3 mm Klinke, XLR
Eingangspimpedanz (kOhm)	14 kOhm
Antennenanschluss	TNC
Bedienelemente	Input Level, Power, Up, Down, Pad, Set, Volume Headphone
Anzeigeelemente	LC-Display
Stromversorgung	12 - 18 V DC
Breite	200 mm
Höhe	44 mm
Tiefe	96 mm
Gewicht	1,2 kg
Zubehör (im Lieferumfang)	Anleitung, Netzteil, Antenne, Kopfhörer, Rackmount Kit

HERSTEILERERKLÄRUNGEN:

GARANTIEBESTIMMUNGEN

These Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Cameo.

Sie gilt für alle Produkte im Vertrieb von Adam Hall.

These Garantiererklarung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern erweitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall.

Adam Hall garantiert für den Zeitraum von zwei beziehungsweise fünf Jahren (bitte Produktspezifisch erfragen) ab Kaufdatum, dass these Adam Hall-Produkt, welche Sie direkt über Adam Hall oder einen von Adam Hall autorisierten Handler erworben haben, bei bestimmungsgemäßem Gebrauch frei von Material- und Fertigungsfehlern ist.

Der Garantiezeitraum beginnt mit dem Kaufdatum des Produkts, das im Garantiefall entsprechend nachzuweisen ist (durch Vorlagen der Rechnung oder des Lieferscheins mit dem Kaufdatum). Sollte bei Produkten der oben genannten Marken innerhalb der Garantiezeit eine Reparatur erforderlich sein, sind Sie berechtigt, diese zu den hier aufgeführten Bedingungen durchführten zu halten.

Innerhalb des Garantiezeitraums übernimmt Adam Hall die Reparatur oder den Ersatz der defekten Komponente(n) bzw. des Produkts. Im Falle einer Reparatur bzw. eines Austausch innerhalb des Garantiezeitraumes gehen ausgewechSELte Originalteile bzw. Produkte in das Eigentum der Firma Adam Hall über.

Sollte der unwahrscheinliche Fall eintreten, dass bei dem von Ihnen erworbenen Produkt ein Fehler wiederholt auffritt, hat die Firma Adam Hall das Recht, das defekte Produkt nach eigenen Ermessen durch ein anderes Produkt zu ersetzen, sofern das neue dem ausgetauschen Produkt in Bezug auf die technischen Spezifikationen mindestens gleichwertig ist.

Adam Hall übernimmt keine Garantie für einen störungs- und/oder fehlerfrei Betrieb these Produkte. Auch für Schäden durch Nichtbeachtung der thisem Adam Hall-Produkt beiliegenden Bedienungsanleitung und anderen Unterlagen ist Adam Hall nicht verantwortlich. Die Herstellergarantie gilt nicht - für Verschleibeiteile (z. B. Akkus) - für Produkte, von denen die Seriennummer entfern wurde oder die aufgrund eines Unfalls beschädigt wurden - für Schäden durch unsachgemäß Betrieb, durch Fehlbedienung oder andere externe Grunde

• für Schäden an Geräten, die nicht entsprechend den Betriebsparametern betrieben wurden (Parameter gemäß den im Lieferumfang enthaltenen Unterlagen),
• für Schäden durch die Verwendung nicht von Adam Hall hergestellter, vertriebener oder empfohlener Ersatzteile,
• für Schäden durch Fremdeingriffe/Modifikationen oder nicht durch Adam Hall durchgeführte Reparaturen.
  These Bestimmungen und Bedingungen stellen die vollständige und ausschließlich Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall-Produkt dar.

HERSTEILERERKLÄRUNGEN:

HAFTUNGSBESCHRANKUNG

Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantiererklärung oben) auftreten, besteht Ihr alleiniger und ausschließlich Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist entsprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz - und davon den jeweils niedrigeren Betrag - der bei üblichem Gebrauch fehlerhaften Componenten begrenzt.

Adam Hall ist nicht haftbar für jegliche durch das Produkt oder das Versagen des Produkts verursachte Schäden, einschließlich Gewinneinbußen und unterliebener Einsparungen sowie besonderer, indirekter oder Folgeschäden. Des Weiteren ist Adam Hall nicht haftbar gegenüber Rechtsansprüchen Dritter oder durch Sie im Namen Dritter angemeldeten Forderungen.

These Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt oder Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (einschließlich Fahrlösigkeit und Gefährungshaltung) oder aufgrund vertraglicher oder sonstiger Ansprüche gestellt werden, und kann von niemandem aufgehoben oder verändert werden. These Haftungsbeschränkung ist auch dann gültig, wenn Sie die Firma Adam Hall oder einen autorisierten Vertreter von Adam Hall auf die Möglichkeit solcher Schäden aufmerksam gemacht haben, nicht jedoch bei Schadensersatzansprüchen in Zusammenhang mit Personenschäden.

These Herstellergarantie räumt Ihnen bestimmte Rechte ein; je nach Gerichtsbarkeit (Staat oder Land) stehen Ihnen möglicherweise weitere Ansprüche zu. Es ist ratsam, in solchen Fälle die entsprechenden Gesetze heranzuziehen, um ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DER GARANTIE

Wenden Sie sich im Garantiefall direkt an Adam Hall oder den von Adam Hall autorisierten Handler, bei dem Sie das Produkt erworben haben.

EG-kONFORMITÄTSERKLÄRUNG

Die von Adam Hall vertriebenen Geräte entsprechen (soweit zutreffend) den grundlegenden Anforderungen und weiteren relevanten Spezifikationen der Richtlinien 1999/5/EC (R&TTE), 2004/108/EC (EMC) und 2006/95/EC (LVD). Weitere Informationen finden Sie unter www.adamhall.com.

HERSTEIERERKLÄRUNGEN:

KORREKTE ENTSORGUNG DIESES PRODUKTES

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung)

Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist daraufhin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.itte entsorgen Sie thises Produkt getrennt von anderen Abfallen und führen es zur Forderung nachhaltiger Wirtschaftskreislaufe dem Recycling zu.

Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sieitte ihren Lieferanten und prufen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darft nicht zusammen mit anderen gewerblichen Abfallen entsorgt werden.

UMWELTSCHUTZ UND ENERGIESPAREN

Energiesparen ist ein aktiver Beitrag zum Umweltschutz. Schalten Sieitte alle nicht benotigten elektrischen Geräte aus. Um zu verhindern, dass nicht benötigte Geräte im Standby-Modus Strom verbrauchen,ziehen Sie den Netzstecker.

Adam Hall GmbH, alle Rechte vorbehalten. Die technischen Daten und die funktionalen Produkteigenschaften können Änderungen und Irrtum der behalten. Das Kopieren, die Übersetzung, und alle anderen Formen des Kopierens von Fragmenten oder der Vollständigkeit dieser Bedienungsanleitung ist untersagt.

INSTALLATION ET EN CAS DE PROBLÉME :

INSTALLATION
