BEDIENUNGSANLEITUNG Estate 6102 HW2 STIGA

Motor - GEBRAUCHSANWEISUNG ACHTUNG: vor inbetriebnahme des geräts die gebrauchsanleitung aufmerksam lesen.

DEUTSCH - Übersetzung der Originalbetriebsanleitung ...............................................................

das Ergebnis der Erpro-

zite Garantie der Leistung

[1] NL - TECHNISCHE GEGE-

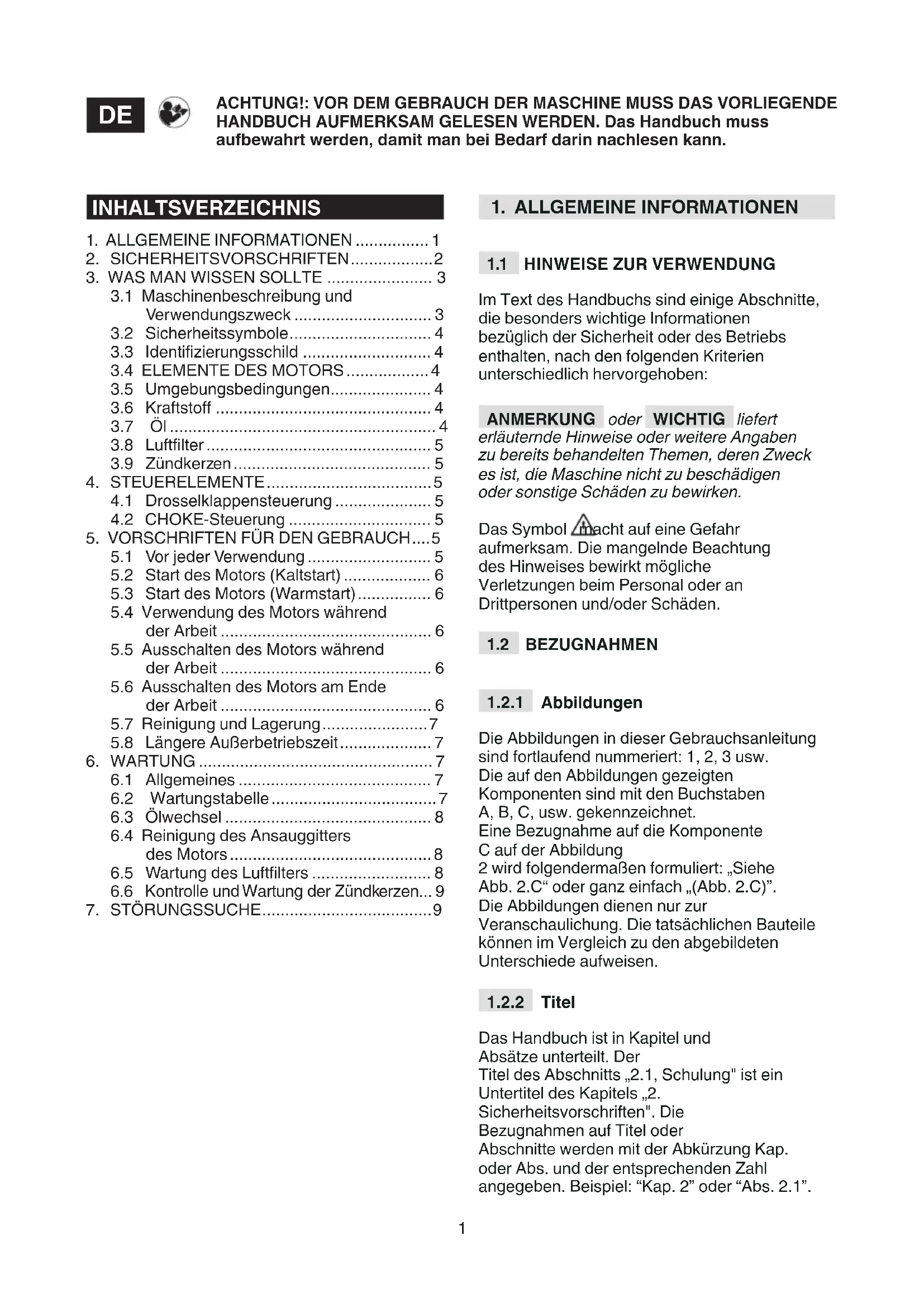

1.1 HINWEISE ZUR VERWENDUNG

Im Text des Handbuchs sind einige Abschnitte, die besonders wichtige Informationen bezüglich der Sicherheit oder des Betriebs enthalten, nach den folgenden Kriterien unterschiedlich hervorgehoben: ANMERKUNG oder WICHTIG liefert erläuternde Hinweise oder weitere Angaben zu bereits behandelten Themen, deren Zweck es ist, die Maschine nicht zu beschädigen oder sonstige Schäden zu bewirken. Das Symbol macht auf eine Gefahr aufmerksam. Die mangelnde Beachtung des Hinweises bewirkt mögliche Verletzungen beim Personal oder an Drittpersonen und/oder Schäden.

Die Abbildungen in dieser Gebrauchsanleitung sind fortlaufend nummeriert: 1, 2, 3 usw. Die auf den Abbildungen gezeigten Komponenten sind mit den Buchstaben A, B, C, usw. gekennzeichnet. Eine Bezugnahme auf die Komponente C auf der Abbildung 2 wird folgendermaßen formuliert: „Siehe Abb. 2.C“ oder ganz einfach „(Abb. 2.C)”. Die Abbildungen dienen nur zur Veranschaulichung. Die tatsächlichen Bauteile können im Vergleich zu den abgebildeten Unterschiede aufweisen.

Das Handbuch ist in Kapitel und Absätze unterteilt. Der Titel des Abschnitts „2.1, Schulung" ist ein Untertitel des Kapitels „2. Sicherheitsvorschriften". Die Bezugnahmen auf Titel oder Abschnitte werden mit der Abkürzung Kap. oder Abs. und der entsprechenden Zahl angegeben. Beispiel: “Kap. 2” oder “Abs. 2.1”. ACHTUNG!: VOR DEM GEBRAUCH DER MASCHINE MUSS DAS VORLIEGENDE HANDBUCH AUFMERKSAM GELESEN WERDEN. Das Handbuch muss aufbewahrt werden, damit man bei Bedarf darin nachlesen kann.

3.1 Maschinenbeschreibung und

5.4 Verwendung des Motors während

der Arbeit .............................................. 6

5.5 Ausschalten des Motors während

der Arbeit .............................................. 6

5.6 Ausschalten des Motors am Ende

der Arbeit .............................................. 6

5.7 Reinigung und Lagerung ....................... 7

5.8 Längere Außerbetriebszeit .................... 7

6.6 Kontrolle und Wartung der Zündkerzen... 9

7. STÖRUNGSSUCHE ..................................... 92

2. SICHERHEITSVORSCHRIFTEN

Die vorliegenden Anweisungen müssen vor dem Gebrauch der Maschine aufmerksam gelesen werden. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Man muss lernen, den Motor schnell abzustellen. Die Nichtbeachtung der Sicherheitshinweise und der Anweisungen kann zu Unfällen bzw. schweren Verletzungen führen. Bewahren Sie alle Hinweise und Anweisungen zum späteren Nachschlagen auf.

• Die Maschine darf nie von Kindern oder Personen benutzt werden, die sich nicht mit den Anweisungen vertraut gemacht haben. Die lokal geltenden Gesetze können ein Mindestalter für den Benutzer festlegen.

• Die Maschine darf nie benutzt werden, wenn der Benutzer müde ist oder sich nicht wohl fühlt, oder wenn er Medikamente, Drogen, Alkohol oder sonstige Substanzen eingenommen hat, die sich negativ auf seine Reexe und auf die Aufmerksamkeit auswirken.

• Beachten Sie, dass der Benutzer für Unfälle und unvorhergesehene Umstände verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren könnten.

2.2 VORBEREITUNGSMASSNAHMEN

Persönliche Schutzausrüstung (PSA)

• Die Maschine darf nicht verwendet werden, ohne dass geeignete Kleidung getragen wird.

• Keine weite Kleidung, Schnürriemen, Schmuck oder andere Gegenstände tragen, die hängen bleiben können; lange Haare müssen zusammengebunden werden und beim Anlassen muss der Sicherheitsabstand eingehalten werden.

• Es müssen Gehörschutzkapseln verwendet werden. Arbeitsbereich / Maschine

• Bevor der Motor eingeschaltet wird, muss geprüft werden, das alle Steuerelemente ausgeschaltet sind, die die beweglichen Organe der Maschine antreiben. Verbrennungsmotoren: Kraftsto

• Warnhinweis: Der Kraftsto ist äußerst entzündlich. Vorsichtig damit umgehen! – Kraftsto muss immer in geeigneten Behältern aufbewahrt werden. – Nur im Freien tanken oder Kraftsto nachfüllen, einen Trichter verwenden und dabei nicht rauchen. – Die Vorgänge zum Einfüllen von Kraftsto immer ausführen, bevor der Motor gestartet wird. Wenn der Motor läuft, oder noch warm ist darf weder der Verschluss des Tanks geönet, noch Kraftsto nachgefüllt werden. – Wenn Kraftsto überläuft, darf der Motor nicht gestartet werden. Die Maschine muss aus dem Bereich entfernt werden, in dem der Kraftsto verschüttet wurde, dann muss sofort jede Spur Kraftsto von der Maschine und vom Boden entfernt werden – Die Deckel des Kraftstotanks und der Kraftstobehälter müssen gut zugeschraubt werden. – Den Kontakt von Kraftsto mit Kleidung vermeiden. Andernfalls die Kleidung wechseln, bevor der Motor gestartet wird.

• Die Maschine darf nicht in explosionsgefährdeten Umgebungen, oder wenn entammbare Flüssigkeiten, Gas oder Staub vorhanden sind, verwendet werden. Elektrische Kontakte oder mechanische Reibungen können Funken erzeugen, die Staub oder Dämpfe entzünden können.

• Der Motor darf nicht in geschlossenen Räumen laufen, in denen sich gefährlicher Kohlenmonoxid-Rauch ansammeln kann. Das Anlassen muss im Freien oder an einem gut gelüfteten Ort erfolgen. Nicht vergessen, dass Abgase giftig sind.

• Personen, Kinder und Tiere vom Arbeitsbereich fern halten. Kinder müssen von einem Erwachsenen beaufsichtigt werden. Verhaltensweisen

• Vor Reparaturen, Reinigungsarbeiten, Kontrollen immer den Motor ausschalten und das Kabel der Zündkerze trennen (falls in den Anweisungen nicht ausdrücklich etwas anderen angegeben ist).

• Die Teile des Motors, die sich beim Gebrauch erhitzen, dürfen nicht angefasst werden. Verbrennungsgefahr. Einschränkungen für den Gebrauch

• Die Maschine darf nicht verwendet werden, wenn die Schutzmaßnahmen ungenügend3 sind, oder wenn die Schutzvorrichtungen nicht korrekt positioniert sind.

• Die vorhandenen Sicherheitsvorrichtungen dürfen nicht ausgeschaltet oder manipuliert werden.

• Die Einstellungen des Motors dürfen nicht verändert werden, und der Motor darf nicht überlastet werden. Wenn der Motor mit einer zu hohen Drehzahl läuft, erhöht sich das Risiko von Verletzungen.

• Keine Flüssigkeiten wie Starter Sprays oder Ähnliches verwenden.

• Die Maschine nicht so weit seitlich neigen, dass Kraftsto aus dem Tankverschluss des Motors ausläuft.

• Den Motor nicht ohne Zündkerze laufen lassen.

2.4 WARTUNG, LAGERUNG

UND TRANSPORT Durch eine regelmäßige Wartung und eine korrekte Lagerung bleibt die Sicherheit der Maschine beibehalten. Defekte oder beschädigte Bestandteile müssen ausgetauscht werden, sie dürfen nicht repariert werden. Immer Originalersatzteile verwenden: Der Gebrauch von nicht Originalersatzteilen und/oder nicht korrekt montierte Ersatzteile beeinträchtigt die Sicherheit der Maschine, kann zu Unfällen oder Verletzungen führen und enthebt den Hersteller von jeder Haftung oder Verantwortung. Wartung

• Falls der Tank zu entleeren ist, muss dies im Freien und bei kaltem Motor erfolgen.

• Um das Brandrisiko zu reduzieren, muss regelmäßig geprüft werden, dass keine Öl- und/oder Kraftstoeckagen vorhanden sind. Lagerung

• Wenn die Maschine in einem Gebäude gelagert wird, in dem die Kraftstodämpfe mit oenen Flammen, Funken oder Wärmequellen in Kontakt kommen könnten, darf kein Kraftsto im Tank gelassen werden.

• Die Maschine auskühlen lassen, bevor sie in geschlossenen Räumen gelagert wird. Transport

• Die Maschine mit leerem Tank transportieren.

Der Umweltschutz muss beim Gebrauch der Maschine stets ein wichtiger und vorrangiger Aspekt sein, und zwar zugunsten der Gemeinschaft und der Umwelt, in der wir leben.

• Vermeiden Sie es, Ihre Nachbarschaft zu stören.

• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Verpackungen, Öl, Kraftsto, Filter, beschädigten Teilen oder sämtlichen weiteren umweltschädlichen Stoen. Diese Art Müll darf nicht zusammen mit dem Hausmüll weggeworfen werden, es muss eine getrennte Müllsammlung erfolgen, damit die Bestandteile dann geeigneten Sammelstellen übergeben werden können, die für das Recycling der Materialien sorgen.

• Bei der Außerbetriebnahme darf die Maschine nicht einfach in der Umwelt abgestellt werden, sondern muss gemäß der örtlichen Vorschriften an eine Sammelstelle übergeben werden.

Der Verbrennungsprozess erzeugt giftige Substanzen wie Kohlenmonoxid, Stickoxide und Kohlenwasserstoe. Die Kontrolle dieser Substanzen ist wichtig, aufgrund ihrer Fähigkeit auf photochemischen Smog zu reagieren, also auf die direkte Sonneneinstrahlung. Kohlenmonoxid reagiert nicht in gleicher Weise auf Sonneneinstrahlung, gilt jedoch als toxisch. Unsere Maschinen sind mit Systemen zur Verringerung der Emissionen für die oben genannten Substanzen ausgestattet.

3. WAS MAN WISSEN SOLLTE

3.1 MASCHINENBESCHREIBUNG

UND VERWENDUNGSZWECK Diese Maschine ist ein Verbrennungsmotor. Bei einem Motor handelt es sich um ein Gerät, dessen Leistung, gleichmäßiger Betrieb und Lebensdauer von vielen Faktoren abhängen, einige davon sind externe Faktoren, andere hängen eng mit der Qualität der verwendeten Produkte und der regelmäßigen Wartung zusammen. Nachfolgend einige zusätzliche Informationen, die einen zielbewussteren Umgang mit dem Motor ermöglichen. Jede Verwendung, die von den oben angegebenen abweicht, kann gefährlich sein und Schäden an Personen und/oder Sachen bewirken.4 WICHTIG Die unsachgemäße Verwendung der Maschine hat den Verfall der Garantie und die Ablehnung jeder Haftung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefügte Schäden oder Verletzungen gehen zu Lasten des Benutzers.

Diese Maschine wurde für den Gebrauch durch Privatpersonen, das heißt nicht für den professionellen Gebrauch, entwickelt. Sie ist für einen hobbymäßigen Gebrauch vorgesehen.

3.2 SICHERHEITSSYMBOLE

An der Maschine sind verschiedenen Symbole vorhanden. Sie sollen den Benutzer auf die bei der Verwendung einzuhaltenden Verhaltensweisen aufmerksam machen, damit die Maschine mit der notwendigen Aufmerksamkeit und Vorsicht eingesetzt wird. Bedeutung der Symbole: ACHTUNG! Der Auspu könnte sehr heiß sein. Nicht berühren. ACHTUNG! Öl bis zum «MAX» Stand auüllen. Nicht über den «MAX» Stand auüllen.

3.3 IDENTIFIZIERUNGSSCHILD

Die Seriennummer (S/Nr.) der Maschine muss im Freiraum auf dem Etikett auf der Rückseite des Deckblatts eingetragen werden.

3.4 ELEMENTE DES MOTORS

Die Maschine besteht aus folgenden Hauptbestandteilen (Abb. 1 ). A. Verschluss mit Messstab zum Einfüllen von Öl B. Ölablaufverlängerung C. Vergaser D. Deckel des Luftlters E. Zündkerzenkappe F. Seriennummer des Motors

3.5 UMGEBUNGSBEDINGUNGEN

Der Betrieb eines Viertakt-Verbrennungsmotors wird durch Folgendes beeinusst: a) Temperatur: – Bei niedrigen Außentemperaturen können Probleme beim Kaltstart auftreten. – Bei hohen Außentemperaturen können aufgrund des Verdampfens des Kraftstos in der Vergaserwanne oder in der Pumpe Schwierigkeiten beim Warmstart auftreten. – Die Ölart muss auf jeden Fall den Betriebsbedingungen angepasst werden. b) Höhe: – Die maximale Leistung eines Verbrennungsmotors nimmt mit der Zunahme der Höhe über dem Meeresspiegel stufenweise ab. – Bei einer deutlichen Zunahme der Höhe muss daher die Belastung des Motors verringert und besonders schwere Arbeiten vermieden werden.

Die gute Qualität des Kraftstos ist entscheidend für den korrekten Betrieb des Motors. Der Kraftsto muss folgende Voraussetzungen erfüllen: a) Sauberes, frisches und bleifreies Benzin verwenden, mit mindestens 90 Oktan; b) Keinen Kraftsto mit Ethanolanteil über 10% verwenden;. c) Kein Öl zufüllen; d) Um das Kraftstosystem vor der Bildung von Harzablagerungen zu schützen, einen Benzinstabilisator hinzugeben. Die Verwendung von nicht zulässigen Kraftstoen beschädigt die Komponenten des Motors und fällt nicht unter die Garantie. ANMERKUNG Nur das Benzin verwenden, das in der Tabelle mit den technischen Daten angegeben ist. Keine anderen Kraftstoarten verwenden. Es können umweltfreundliche Kraftstoe verwendet werden, wie zum Beispiel Alkylatbenzin. Die Zusammensetzung dieses Benzins hat eine geringere schädliche Auswirkung auf Personen und die Umwelt. Es sind keine negativen Auswirkungen bekannt, die mit dem Gebrauch von solchen Kraftstoen zusammenhängen. Auf jeden Fall gibt es aber im Handel auch Alkylatbenzinarten, für die es nicht möglich ist, genaue Angaben bezüglich ihrer Verwendung zu liefern.

Immer hochwertiges Öl verwenden und die Klasse aufgrund der Betriebstemperatur wählen.

• Nur reinigendes Öl mit mindestens Klasse SF-SG verwenden.5

• Die Viskositätsklasse SAE gemäß der folgenden Tabelle wählen.

• Bei der Verwendung von Mehrbereichsöl kann es bei hohen Temperaturen zu einem erhöhten Ölverbrauch kommen, daher muss der Ölstand häuger geprüft werden.

• Keine Öle verschiedener Marken und mit unterschiedlichen Eigenschaften mischen.

• Bei der Verwendung von Öl SAE 30 bei Temperaturen von weniger als +5°C können wegen ungenügender Schmierung Motorschäden entstehen.

Die Wirksamkeit des Luftlters ist wichtig, um zu verhindern, dass Abfallreste und Staub vom Motor angesaugt werden, wodurch die Leistung und Lebensdauer beeinträchtigt wird.

• Der Filtereinsatz muss von Abfallresten frei und immer in perfektem Zustand sein (Abs. 6.5).

• Gegebenenfalls ist der Filtereinsatz durch ein Originalersatzteil auszutauschen; nicht kompatible Filtereinsätze können die Leistungsfähigkeit und Lebensdauer des Motors beeinträchtigen.

• Der Motor darf nie ohne korrekt montierten Filtereinsatz angelassen werden.

Die Zündkerzen für Verbrennungsmotoren sind nicht alle gleich.

• Nur den angegebenen Zündkerzentyp mit dem korrekten Wärmewert verwenden.

• Auf die Gewindelänge achten; eine längeres Gewinde führt zu irreparablen Motorschäden.

• Die Sauberkeit und den korrekten Abstand zwischen den Elektroden kontrollieren (Abs. 6.6).

4.1 DROSSELKLAPPENSTEUERUNG

Regelt die Drehzahlen des Motors. Der an der Maschine montierte Gassteuerhebel (normalerweise ein Hebel) ist über ein Kabel mit dem Motor verbunden. Das Handbuch der Maschine durchlesen, um den Gashebel und die entsprechenden Positionen zu identizieren, die normalerweise mit Symbolen gekennzeichnet sind, wie:

• FAST= entspricht der Höchstgeschwindigkeit; während der Arbeit zu verwenden.

• SLOW = entspricht dem Leerlauf.

Das Handbuch der Maschine durchlesen, um die CHOKE-Steuerung zu identizieren. Dies bewirkt eine Anreicherung des Gemischs und darf nur für die unbedingt notwendige Zeit bei einem Kaltstart benutzt werden.

5.1 VOR JEDER VERWENDUNG

Vor jeder Verwendung des Motors sollten eine Reihe Kontrollen ausgeführt werden, um den korrekten Betrieb des Motors zu gewährleisten.

5.1.1 Kontrolle des Ölstands

1. Die Maschine auf ebenem

2. Den Bereich rund um den Verschluss

zum Nachfüllen reinigen.

3. Den Verschluss (Abb. 2.A) abschrauben, die

Spitze des Messstabs reinigen (Abb. 2.B) und ihn wieder einführen, indem der Verschluss wie auf der Abbildung gezeigt auf den Stutzen gelegt wird, ohne ihn festzuziehen.

4. Den Verschluss mit dem Messstab erneut

herausziehen und prüfen, ob der Ölstand zwischen den beiden Markierungen <<MIN>> und <<MAX>> liegt.

5. Gegebenenfalls mit der gleichen Art Öl

bis zur Markierung <<MAX>> auüllen, dabei darauf achten, dass kein Öl über die Einfüllönung hinaus verschüttet wird

6. Den Verschluss wieder gut zuschrauben

(Abb. 2.A) und eventuelle Spuren von verschüttetem Öl beseitigen. ANMERKUNG Immer stufenweise kleine Mengen Öl nachfüllen und kontrollieren, welcher Ölstand jeweils erreicht wird. Kein Öl über den Ölstand <<MAX>> hinaus einfüllen; ein zu hoher Ölstand kann Folgendes verursachen:

• Verschmutzung der Zündkerze oder des Luftlters mit entsprechenden Schwierigkeiten beim Anlassen.6 ANMERKUNG Bezüglich der Art des Öls, die Angaben in der Tabelle mit den technischen Daten beachten.

5.1.2 Kontrolle des Luftlters

Die Leistungsfähigkeit des Luftlters ist wichtig, um den korrekten Betrieb des Motors zu gewährleisten Der Motor darf nicht angelassen werden, wenn das Filterelement fehlt oder beschädigt ist.

1. Den Bereich rund um den Deckel

den Önungsgri drehen (Abb. 3.B).

3. Den Zustand des Filtereinsatzes

kontrollieren (Abb. 3.C), er muss unversehrt, sauber und perfekt leistungsfähig sein; andernfalls muss das Element gewartet oder ersetzt werden (Abs.6.5).

4. Den Deckel wieder schließen, dazu

den Önungsgri drehen (Abb. 3.A).

5.1.3 Kraftsto nachfüllen

Die Vorgänge zum Nachfüllen von Kraftsto sind im Handbuch der Maschine beschrieben, hier wird nur kurz darauf hingewiesen. Zum Nachfüllen von Kraftsto:

1. Den Tankverschluss abschrauben

2. Den Trichter einführen.

3. Mit Kraftsto auüllen und

den Trichter entfernen.

4. Nach dem Auftanken den Tankdeckel

fest aufschrauben und eventuell vergossenes Kraftsto aufwischen. WICHTIG Es darf kein Kraftsto auf die Kunststokomponenten des Motors oder der Maschine verschüttet werden, um deren Beschädigung zu vermeiden, eventuell verschütteten Kraftsto sofort beseitigen. Die Garantie deckt durch Kraftsto verursachte Schäden an den Kunststobauteilen nicht.

5.1.4 Zündkerzenkappen

Die Kappen (Abb. 4.A) der Kabel fest an die Zündkerzen (Abb. 4.B) anschließen und sicherstellen, dass sich keine Verschmutzungen in den Kappen und an den Zündkerzenanschlüssen benden.

5.2 START DES MOTORS (KALTSTART)

Das Anlassen des Motors muss gemäß der Vorgehensweise erfolgen, die im Handbuch der Maschine beschrieben wird, darauf achten, dass alle Vorrichtungen (falls vorhanden) für den Vorschub der Maschine oder das Ausschalten des Motors deaktiviert sind.

1. Den Kraftstohahn an der Maschine önen;

2. Die Choke-Steuerung einschalten;

3. Den Gashebel auf «FAST» stellen;

4. Den Zündschlüssel betätigen, wie im

Handbuch der Maschine angegeben. Nach einigen Sekunden, die Choke- Steuerung abschalten.

5.3 START DES MOTORS (WARMSTART)

1. Den Gashebel auf «FAST» stellen;

2. Den Zündschlüssel betätigen, wie im

Handbuch der Maschine angegeben.

5.4 VERWENDUNG DES MOTORS

Um die Ezienz und Leistung des Motors zu optimieren, muss der Motor mit maximaler Drehzahl betrieben werden, dazu den Gashebel in die Stellung "FAST" bringen. WICHTIG Nicht auf Abhängen mit mehr als 20° Neigung arbeiten, um den korrekten Betrieb des Motors nicht zu beeinträchtigen.

1. Den Gashebel auf «SLOW» stellen.

2. Den Motor für mindestens 15-20

Sekunden im Leerlauf laufen lassen.

3. Den Motor gemäß der im Handbuch

der Maschine angegebenen Vorgehensweise ausschalten.

1. Den Gashebel auf «SLOW» stellen.

2. Den Motor für mindestens 15-20

Sekunden im Leerlauf laufen lassen.

3. Den Motor gemäß der im Handbuch

der Maschine angegebenen Vorgehensweise ausschalten.

4. Bei abgekühltem Motor die

Zündkerzenkappen (Abb. 4.A) und den Zündschlüssel (falls vorhanden) abziehen.7

5. Alle Abfallreste vom Motor und vor allem

aus dem Bereich des Abgasschalldämpfers entfernen, um das Brandrisiko zu reduzieren.

5.7 REINIGUNG UND LAGERUNG

• Keinen Wasserstrahl und keine Hochdrucklanzen für die Reinigung der Außenteile des Motors verwenden.

• Vorzugsweise sollte eine Druckluftpistole (max. 6 bar) verwendet werden, wobei darauf geachtet werden muss, dass kein Abfall oder Staub in die inneren Bestandteile eindringt.

• Die Maschine (und den Motor) an einem trockenen, vor Witterung geschützten und ausreichend gelüfteten Ort aufbewahren.

5.8 LÄNGERE AUSSERBETRIEBSZEIT

Falls eine Außerbetriebnahme des Motors von mehr als 30 Tagen (beispielsweise am Ende der Saison) vorgesehen ist, sind einige Vorsichtsmaßnahmen für die darauf folgende Wiederinbetriebnahme zu beachten.

• Den Kraftstotank entleeren, um zu vermeiden, dass sich Ablagerungen im Inneren bilden, indem der Verschluss (Abb. 5.A) der Vergaserwanne aufgeschraubt und der gesamte Kraftsto in einem geeigneten Behälter aufgefangen wird. Nicht vergessen, am Ende des Vorgangs den Verschluss (Ab. 5.A) wieder gut zuzuschrauben.

• Die Zündkerzen entnehmen und ca. 3 cl sauberes Motoröl in die Bohrung einfüllen. Dann die Bohrung mit einem Lappen zudrücken und kurz den Anlasser betätigen, damit der Motor einige Umdrehungen ausführen kann und das Öl auf der Zylinderinnenwand verteilt wird. Abschließend die Zündkerzen wieder einbauen, ohne die Kappen der Kabel anzuschließen.

Jeder Versuch, das Emissionskontrollsystem zu manipulieren, kann die Emissionswerte über den gesetzlichen Grenzwert erhöhen. Diese Denition umfasst das Entfernen oder Ändern von Teilen wie Ansaugsystem, Kraftstosystem und Abgassystem.

Die während der Wartungsarbeiten einzuhaltenden Sicherheitsvorschriften sind im Abs. 2.4) beschrieben. Alle Kontrollen und Wartungseingrie müssen mit still stehender Maschine und ausgeschaltetem Motor ausgeführt werden. Die Zündkerzen abnehmen und vor allen Reinigungs-, Wartungs- oder Reparaturarbeiten die Anweisungen durchlesen. Bevor Wartungsarbeiten begonnen werden, müssen geeignete Kleidung, Schutzhandschuhe und eine Schutzbrille angezogen werden.

• Die Häugkeit und die Art der Wartungseingrie sind in der „Wartungstabelle" zusammengefasst.

• Die Verwendung von nicht Originalersatzteilen könnte negative Auswirkungen auf den Betrieb und die Sicherheit der Maschine haben. Der Hersteller lehnt jede Haftung ab im Falle von Schäden oder Verletzungen, die durch solche Produkte entstehen.

• Originalersatzteile werden von den Vertragswerkstätten und von den Vertragshändlern geliefert. WICHTIG Alle in diesem Handbuch nicht beschriebenen Wartungs- und Einstellungstätigkeiten müssen vom Wiederverkäufer oder von einem Fachbetrieb ausgeführt werden.

WICHTIG Es liegt in der Verantwortung des Eigentümers der Maschine, die in der nachstehenden Tabelle beschriebenen Wartungsarbeiten durchzuführen. WICHTIG Unter besonders schweren Arbeitsbedingungen oder wenn sich in der Luft Schmutzpartikel benden, häuger reinigen. HINWEIS Filter sollten häuger gereinigt/ ausgetauscht werden, wenn die Maschine auf sehr staubigem Boden arbeitet.8 Eingri Nach den ersten 5 Betriebsstunden Alle 5 Stunden oder nach jeder Verwendung Alle 50 Betriebsstunden oder am Ende der Saison Alle 100 Betriebsstunden Ölstandskontrolle (siehe 5.1.1)

(Abs. 6.3) √ - - √ Reinigung des Ansauggitters des Motors (Abs.6.4)

Kontrolle und Reinigung des Luftlters(Abs. 6.5)

Austausch des Luftlters - - √ - Kontrolle der Zündkerze (Abs. 6.6)

Austausch der Zündkerze (Abs. 6.6)

Kontrolle des Kraftstolters

Alle 25 Betriebsstunden einen Ölwechsel vornehmen, wenn der Motor mit maximaler Belastung oder bei hohen Temperaturen arbeitet.

Wenn die Maschine in staubigen Bereichen eingesetzt wird, muss der Luftlter häuger gereinigt werden.

Muss von einem Fachbetrieb ausgeführt werden.

Bezüglich der Art des Öls, die Angaben in der Tabelle mit den technischen Daten beachten. Das Öl muss bei warmem Motors abgelassen werden, wobei aufgepasst werden muss, dass keine heißen Teile des Motors oder das auslaufende Öl berührt werden. Sofern im Handbuch der Maschine nicht anders angegeben, muss zum Ölwechsel wie folgt vorgegangen werden:

1. Die Maschine auf eine ebene Fläche stellen.

2. Einen Sammelbehälter auf Höhe

des Verlängerungsschlauch (Abb. 6.A) positionieren;

3. Den Splint drücken (Abb. 6.B);

4. Den Verlängerungsschlauch aus der

Halterung aushaken und nach unten bringen

5. Den Verlängerungsschlauch biegen und das

Öl in einen geeigneten Behälter ablassen;

6. Den Verlängerungsschlauch (Abb. 6.A)

wieder an der Halterung (Abb. 6.C) einhaken, bevor das Öl aufgefüllt wird.

7. Eventuell ausgetretenes Öl aufwischen.

6.4 REINIGUNG DES ANSAUGGITTERS

DES MOTORS Die Reinigung des Ansauggitters muss bei kaltem Motor erfolgen.

• Mit einem Druckluftstrahl (Abb. 7.A) sämtliche Ablagerungen und Schmutz vom Ansauggitter des Motors entfernen, da diese eine Brandgefahr darstellen können.

• Sicherstellen, dass die Lufteinlässe nicht verstopft sind (Abb. 7.A).

• Wischen Sie alle Kunststoteile mit einem in Seifenlauge getauchten Schwamm (Abb.7.B) ab.

6.5 WARTUNG DES LUFTFILTERS

1. Den Bereich rund um den Deckel

Önungsgri abschrauben(Abb. 8.B).

3. Das Filterelement entfernen

(Abb. 8.C + 8.D) entfernen.

4. Den Schwamm-Vorlter (Abb. 8.D) von

der Patrone (Abb. 8.C) entfernen.

5. Mit der Patrone (Abb. 8.C) auf eine

feste Oberäche klopfen und mit Druckluft von innen blasen, um Staub und Ablagerungen zu entfernen.

6. Den Schwamm-Vorlter (Abb. 8.D) mit

Wasser und Reinigungsmittel waschen und an der Luft trocknen lassen. WICHTIG Zum Reinigen der Patrone kein Wasser, Benzin, Reinigungsmittel oder andere Mittel verwenden. WICHTIG Der Schwamm-Vorlter (Abb. 8.D) darf NICHT geölt sein.

1. Das Innere des Filtergehäuses (Abb. 8.E)

von Staub und Ablagerungen reinigen, dabei darauf achten, den Ansaugkanal mit einem Lappen (Abb. 8.F) zu verschließen, damit diese nicht in den Motor gelangen.

2. Den Lappen (Abb. 8.F) entfernen,

das Filterelement (Abb. 8.D + 8.C) in seinem Gehäuse anordnen und den Deckel wieder anbringen (Abb. 8.A).9

1. Die Zündkerzen (Abb. 9.A) mit einem

Steckschlüssel abmontieren (Abb. 9.B).

2. Die Elektroden (Abb. 9.C) mit einer

Metallbürste reinigen und eventuelle Rußablagerungen entfernen.

3. Mit einer Fühlerlehre (Abb. 9.D)

prüfen, ob der Abstand zwischen den Elektroden korrekt ist (0,6 - 0,8 mm).

4. Die Zündkerzen (Abb. 9.A) mit einem

Steckschlüssel montieren und fest anziehen (Abb. 9.B). Die Zündkerzen ersetzen, wenn die Elektroden durchgebrannt sind oder das Porzellan Bruchstellen oder Risse aufweist. Achtung Brandgefahr! Keine Kontrollen an der Zündanlage ausführen, wenn die Zündkerze nicht in ihrem Sitz eingeschraubt ist. WICHTIG Nur den angegebenen Typ Zündkerzen verwenden (siehe Tabelle mit den technischen Daten).

STÖRUNG VERMUTLICHE URSACHE ABHILFE

beim Anlassen Kraftstomangel Kontrollieren und nachfüllen (Kap.5.1.3) Nicht frischer Kraftsto oder Ablagerungen im Tank Den Tank entleeren und frischen Kraftsto einfüllen Nicht korrektes Verfahren beim Anlassen Das korrekte Verfahren zum Anlassen ausführen (Abs. 5.2 und Abs. 5.3) Getrennte Zündkerzen Kontrollieren, dass die Kappen gut sitzen (Abs. 5.1.4) Nasse Zündkerzen oder Elektroden der Zündkerzen verschmutzt oder falscher Abstand zwischen den Elektroden Kontrollieren (Abs. 6.6) Verstopfter Luftlter Kontrollieren und reinigen (Abs. 6.5) Für die Jahreszeit ungeeignetes Öl Durch geeignetes Öl ersetzen (Abs. 6.3) Der Kraftsto verdampft im Vergaser (vapor lock), weil die Temperatur hoch ist Einige Minuten warten, und dann erneut versuchen anzulassen (Abs. 5.3) Verbrennungsprobleme Ein Kundendienstzentrum kontaktieren Probleme beim Starten Ein Kundendienstzentrum kontaktieren

2. Nicht regelmäßiger

Betrieb. Elektroden der Zündkerzen verschmutzt oder falscher Abstand zwischen den Elektroden Kontrollieren (Abs. 6.6) Zündkerzenkappen falsch eingesetzt Kontrollieren, dass die Kappen stabil eingesetzt sind (Abs. 5.1.4) Verstopfter Luftlter Kontrollieren und reinigen (Abs. 6.5) Verbrennungsprobleme Ein Kundendienstzentrum kontaktieren Probleme beim Starten Ein Kundendienstzentrum kontaktieren

während des Betriebs Verstopfter Luftlter Kontrollieren und reinigen (Abs. 6.5) Verbrennungsprobleme Ein Kundendienstzentrum kontaktieren Falls die Probleme weiterhin auftreten, nachdem die oben angegebenen Abhilfemaßnahmen angewendet wurden, muss Ihr Händler kontaktiert werden.1

asendisse „AEGLANE“.

asendisse „AEGLANE“.

2.3 TIJDENS HET GEBRUIK

5. GEBRUIKSVOORSCHRIFTEN

2. Onregelmatige werking.

2.3 UNDER ANVÄNDNINGEN

5. REGLER FÖR ANVÄNDNING

2. Oregelbunden funktion.
