BEDIENUNGSANLEITUNG DML801 MAKITA

F Lampe Bracelet Manuel d'instructions
D Akku-Lampe Betriebsanleitung

I Torcia ricaricabile Istruzioni per l'uso
NL Oplaadbare lamp Gebruiksaanwijzing
E Lámpara Recargable Manual de instructaciones

DML801 DML801X

1

2

3

4

5

6

7

Symbols

Im Folgenden sind die Symbole dargestellt, die im Zusammenhang mit der Ausrüstung verwendet werden. Es ist wichtig, dass Sie deren Bedeutung vor dem Einsatz des Geräts setzen.

Simboli

Entsorgen Sie Elektrowerkzeuge, Batterien und Akkus nicht über den Hausmüll!

Gemäß der Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte und über Batterien und Akkumulatoren sowie Altbatterien und Altakkumulatoren und ihrer Umsetzung in nationales Recht müssen verbrauchte

Elektrowerkzeuge sowie Altbatterien und Altakkumulatoren getrennt gesammelt und einer umweltgerechten

Wiederverwertung zugeführrt werden.

• Solo per Paesi UE

DEUTsCH (Originalanweisungen)

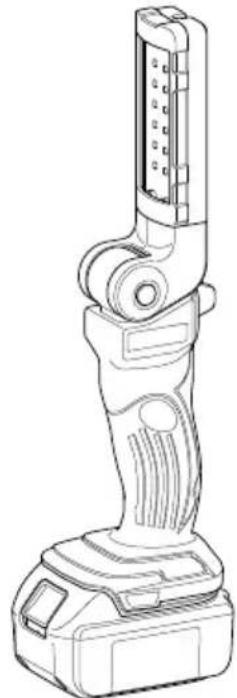

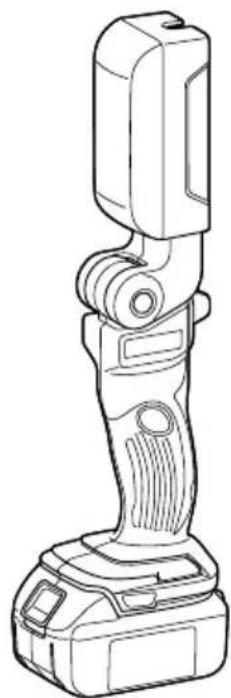

Erklärung der Gesamtdarstellung

1. Akkublock

2. Taste

3. Umhängeriemen

4. Roter Bereich

5. Ein/Aus-Schalter

TECHNISCHE DATEN

Model DML801/DML801X
Spannung 14,4 V / 18 V
LED 0,51 W x 12 St.
Betriebsdauer	LED x 12 St.	ca. 3,0 Stunden (BL1415)
		ca. 4,0 Stunden (BL1415N)
		ca. 7,0 Stunden (BL1430/BL1430B)
		ca. 11 Stunden (BL1440)
		ca. 13 Stunden (BL1450)
		ca. 14 Stunden (BL1460B)
		ca. 4,0 Stunden (BL1815)
		ca. 5,0 Stunden (BL1815N)
		ca. 7,0 Stunden (BL1820/BL1820B)
		ca. 9,0 Stunden (BL1830/BL1830B)
		ca. 14 Stunden (BL1840/BL1840B)
		ca. 17 Stunden (BL1850/BL1850B)
		ca. 20 Stunden (BL1860B)
	LED x 6 St.	ca. 8,0 Stunden (BL1415)
		ca. 9,0 Stunden (BL1415N)
		ca. 16 Stunden (BL1430/BL1430B)
		ca. 25 Stunden (BL1440)
		ca. 30 Stunden (BL1450)
		ca. 32 Stunden (BL1460B)
		ca. 10 Stunden (BL1815)
		ca. 13 Stunden (BL1815N)
		ca. 17 Stunden (BL1820/BL1820B)
		ca. 22 Stunden (BL1830/BL1830B)
		ca. 34 Stunden (BL1840/BL1840B)
		ca. 40 Stunden (BL1850/BL1850B)
		ca. 48 Stunden (BL1860B)
Abmessungen	Ausgeklappt (ohne Haken) 3	80 mm x 79 mm x 116 mm (mit Akku BL1830)
	Eingeklappt 246 mm	x 79 mm x 116 mm (mit Akku BL1830)
Nettogewicht		0,65 kg (mit Akku BL1415/BL1415N)
		0,84 kg (mit Akku BL1430/BL1430B/BL1440/BL1450/BL1460B)
		0,70 kg (mit Akku BL1815/BL1815N/BL1820/BL1820B)
		0,95 kg (mit Akku BL1830/BL1830B/BL1840/BL1840B/BL1850/BL1850B/BL1860B)

WICHTIGE

SICHERHEITSHINWEISE

WARNING:

Bei der Verwendung von Elektrogeräten,müssen stets.
grundlegende Sicherheitsmaßnahmenbefolgrt werden, zu
denen auch die im Folgenden genannten gehoren, um

das Risiko von Branden, Stromschlagen und

Personenschäden zu verringern.

LESEN SIE ALLE ANWEISUNGEN AUFMERKSAM DURCH.

1. Lesen Sie vor der Verwendung des Akkublocks alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird, sorgfältig durch.
2. Der Akku darf nur mit dem vom Hersteller angegebenen Ladegerät aufgeladen werden. Ein Ladegerät, das sich für den einen Akkutyp eignet, kann bei der Verwendung mit einem anderen Akku eine Brandgefahr darstellen.
3. Verwenden Sie eine Stromversorgung mit der auf dem Typenschild des Akkuladegerats angegebenen Spannung.
4. Verwenden Sie keinen Aufspannungstransformer, Maschinendrehstromgenerator oder Gleichstromadapter.
5. Laden Sie den Akkublock bei einer Zimmertemperatur von 10^ bis 40^ auf.
   Lassen Sie einen weiteren Akkublock vor dem Aufladen abkühlen.
6. Wenn der Akku nicht verwendet wird, damit er nicht in der Höhe von anderen metallischen Gegenständen wie Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder sonstigen metallischen Gegenständen aufbewahrt werden, da die Gefahr besteht, dass sich die Kontakte berühren. Ein Kurzschluss der Akkukontakte kann Funkenflug oder Verbrennungen verursichen oder eine Brandgefahr darstellen.
7. Ziehen Sie nach der Verwendung oder vor der Durchführung von Wartungs- oder Reinigungsrarbeitenden Netzstecker aus der Netzsteckdose.
8. These Akkuhalterung ist nicht wassergeschützt. Verwenden Sie die Lampe nicht an feuchten oder nassen Orten. Setzen Sie die Lampe weder Regen noch Schnee aus. Waschen Sie die Lampe nicht mit Wasser ab.
9. Das Innere des Lampenkopfstücksarf nicht mit Pinzetten, Metallgegenständen usw. berührt werden.
10. Bei falschem Gebrauch kann Flüssigkeit aus dem Akku austreten; vermeiden Sie in thisem Fall jeglichen Kontakt mit der Flüssigkeit. Wenn Sie versehentlich mit Flüssigkeit aus dem Akku in Berührung geraten, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Suchen Sie darüber hinaus einen Arzt auf, wenn die Flüssigkeit in das Auge besteht. Die aus dem Akku austretende Flüssigkeit kann Hautreizungen oder Verbrennungen verursichen.
11. Vermeiden Sie einen Kurzschluss des Akkublocks: (1) Die Kontakte)durfen nicht mit leitendem Material in Berührung kommt.
    (2) Der Akkublockarf nicht in einem Behalter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispelsweise Nagel,Munzen usw. befinden.
    (3) Der Akkublockarf wededer Feuchtigkeit noch Regen ausgesetzt werden. Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Uberhitzung, möglichen Verbrennungen und soccer zu einer Zerstörung des Gerats führen.
12. Wenn Elektrolyt in ihre Augen gerät, waschen Sie die Augen mit klarem Wasser aus unduchen Sie sofort

einen Arzt auf. Anderenfalls konnen Sie ihre Sehfähigkeit verlieren.

1. Lassen Sie den Akku nicht fallen und vermeiden Sie Schläge gegen den Akku.
2. Selfst wenn der Akkublock schwer beschädigt oder vollig verbraucht ist, damit nicht angezündet werden. Der Akkublock kann in den Flammen explodieren.

ACHTUNG:

1. Wenn das Gerät nicht verwendet wird, schalten Sie es stets aus, und entfernen Sie den Akkublock aus dem Gerät.
2. Gerat und Akkublock * dürfen nicht an Orten aufbewahrt werden, an denen Temperatures von 50^ C oder darüber erreicht werden konnen.
3. Das Gerätarf keinen Stößen ausgesetzt werden - lessen Sie es also nicht fallen, vermeiden Sie Schlage gegen das Gerät usw.
4. Blichen Sie nicht über einen längeren Zeitraum in das Licht. Andernfalls konnen Sie ihre Augen schädigen.
5. Bedecken oder umwickeln Sie das eingeschaltete Gerät nicht mit Stoff, Karton oder ähnlichen Gegenständen, da es anderenfalls zu einem Brand kommt kann.
6. Bauen Sie das Ladegerät oder den Akkublock nicht auseinander; überlassen Sie eventuell erforderliche Wartungs- oder Reparaturarbeiten qualifiziertem Fachpersonal. Ein falscher Zusammenbau kann zu Stromschlagen oder Bränden führen.
7. Elektrowerkzeuge und Elektrogeräte)dürfen nur mit den speziell für das Werkzeug bzw.Gerät vorgesehenen Akkus verwendet werden.Die Verwendung anderer Akkus kann eine Verletzungsund Brandgefahr darstellen.
8. Falls die Betriebsdauer erheblich kürzer wird, beenden Sie den Betrieb umgehend. Anderenfalls besteht die Gefahr einer Überhitzung sowie das Risikomanlicher Verbrennungen und)sagar einer Explosion.
9. Verwenden Sie niemals einen beschädigten Akku.
10. Laden Sie den Akkublock auf, bevor der Akku vollständig entladen ist. Beenden Sie stets den Betrieb des Gerats und laden Sie den Akkublock auf, sobald Sie eine verringerte Leistung bemerken.
11. Ein voll aufgeladener Akkublock damit nimals erneut geladen werden. Durch Überladungen wird die Lebensdauer des Akkus verkurzt.
12. Sollten Probleme auftreten, wenden Sie sich an ein Makita-Servicecenter oder einen Makita-Fachhändler in ihrer Höhe. Zur Gewährleistung der Produktionsicherheit und -zuverlösigkeit sollen alle Reparaturen, Wartungsarbeiten oder Einstellungen von einem durch Makita autorisierten Servicecenter durchgeführt werden.
13. Laden Sie den Akkublock aller sechs Monate auf, wenn Sie diesen für längerere Zeit nicht verwenden.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

FUNKTIONSBESCHREIBUNG

Ladevorgang

Laden Sie den Akkublock vor der Verwendung des Geräts mit dem Makita-Ladegerät auf.

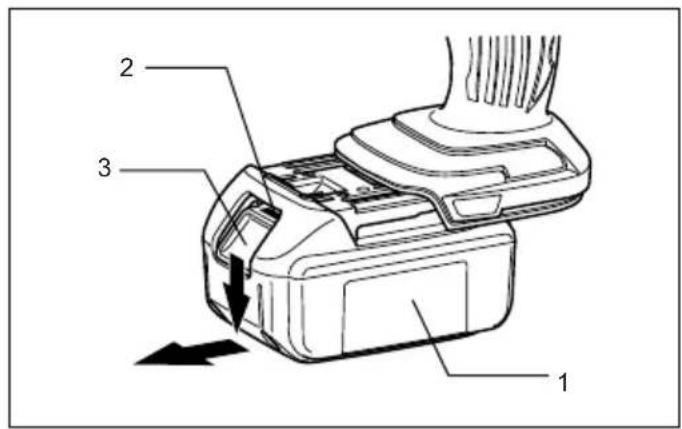

Einsetzen und Abnehmen des Akkublocks (Abb. 1)

• Schalten Sie das Werkzeug stets aus, bevor Sie den Akkublock einsetzen oder entnahmen.
• Zum Entnehmen des Akkublocks müssen Sie die Taste auf der Vorderseite des Akkublocks schiben und gleichzeitig den Akkublock aus dem Gerätherausziehen.

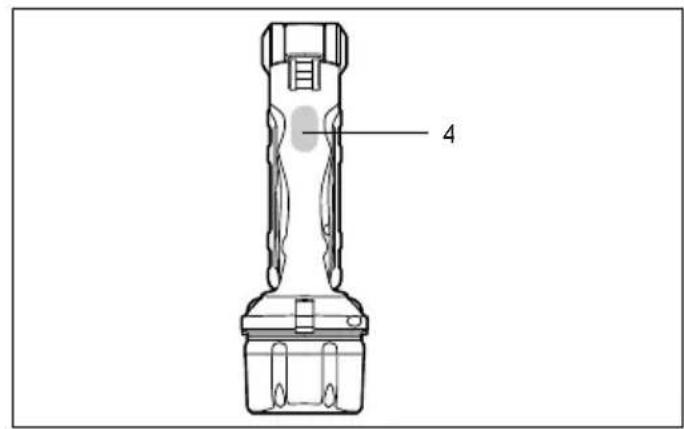

  Zum Einsetzen des Akkublocks mussen Sie die Zunge des Akkublocks an der Rille im Gehäuse ausrichten und in die gewünschte Position schieben. Setzen Sie den Block unbedingt ganz ein, bis er mit einem Klick einrastet. Wenn Sie den roten Bereich oben auf der Taste sehen können, ist der Block nicht ganzeingerastet. Setzen Sie den Akkublock vollständig ein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Block versehentlich aus dem Gerät fallen und Sie oder Personen in Ihr Umfeld verletzen.
• Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Block nicht leicht hineingleitet, ist er nicht richtig eingesetzt.

Akku-Schutzsystem

Die Lampe ist mit einem Schutzsystem ausgestattet, das die Ausgangsleistung für eine langere Lebenszeit des Akkus automatisch begrenzt. Die Lampe erlischt während des Betriebs, wenn die verbleibende Akkuladung zu niedrig wird. Dies geschieht aufgrund der Aktivierung des Schutzsystems und stellt keine Fehlfunktion dar. Entfern den Akkublock aus der Lampe und laden Sie diesen.

Bedienung des Ein/Aus-Schalters

(Abb. 2)

ACHTUNG:

• Schauen Sie nicht direkt in das Licht der LEDs oder in die Lichtquelle.

Die LED hat einen Zyklus von drei Status wie folgt.

Bedienung des Schalters	Lichtstatus
1. Drücken Alle L	EDs leuchten.
2. Drücken Nur 6	LEDs leuchten.
3. Drücken Alle L	EDs gehen aus.

Kopfwinkel

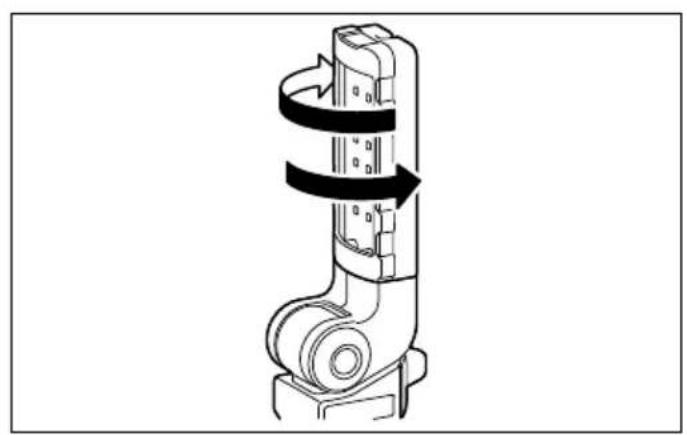

Der Kopf kann in sieben Stufen in Schritten von 45^ verstellt werden. (90^ nach rechts und 180^ nach links) (Abb.3)

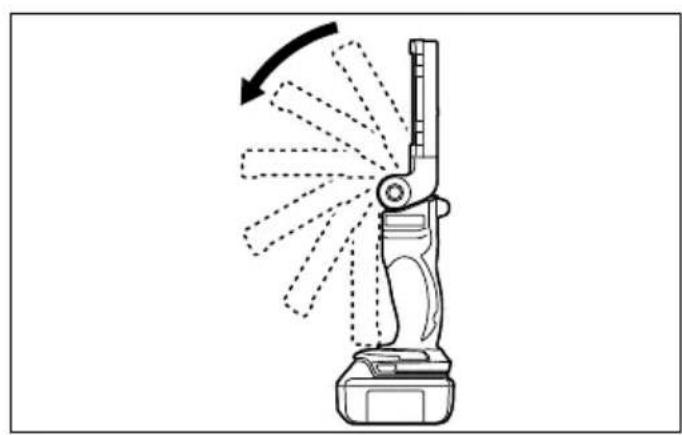

Außerdem kann der Winkel des Kopfstücks zwischen 0 und 180^ in Schritten von 30^ verstellt werden. (Abb. 4)

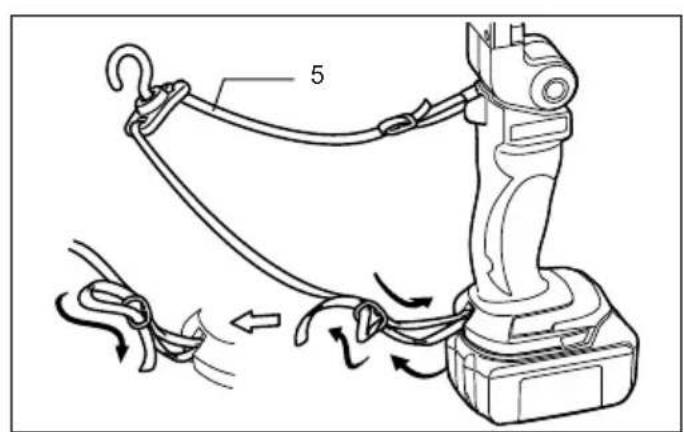

Riemen

Befestigen Sie den Riemen am Gerät. (Abb. 5)

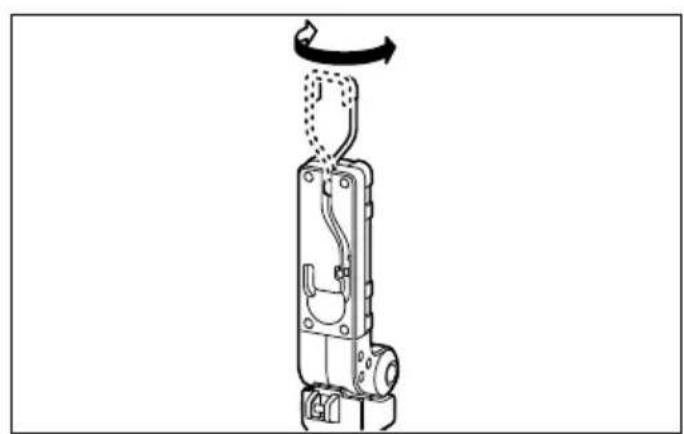

Metallhaken

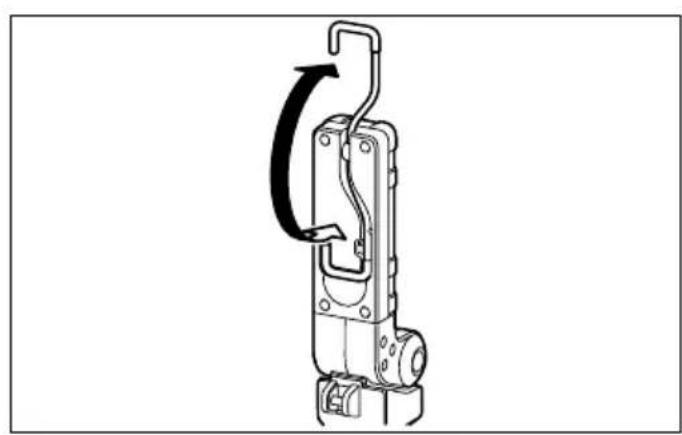

Drehen Sie den Metallhaken vor der Verwendung nach offen. (Abb. 6)

Der Haken kann um 360^ gedrecht werden. (Abb. 7)

WARTUNG

ACHTUNG:

• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfährbungen, Verformungen oder Rissen führen. Zur Gewährleistung von SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts sollenn Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgefuhrt und ausschließlich Makita-Ersatzteile verwendet werden.

SONDERZUBEHÖR

ACHTUNG:

Für das in thisem Handbuch beschriebene Makita-Gerät werden die folgenden Zubehör- und Zusatzteile empfohlen. Bei Verwendung anderer Zubehör- und Zusatzteile kann es zu Verletzungen kommt. Die Zubehör- und Zusatzteile)dürfen nur auf ordnungsgemäß Weise für den Zweck verwendet werden, für den sie konzipiert wurden.

• Original-Akku und Original-Ladegerät von Makita

HINWEIS:

• Einige der in derAPE aufgehren Elemente sind dem Werkzeugpaket als Standardzubehor beigefugt. These konnen in den einzelnen Ländern voneinander abweichen.
