BEDIENUNGSANLEITUNG Z 560x HUSQVARNA

SERVICE JOURNAL©2018 Alle Rechte vorbehalten. Orangeburg SC. Gedruckt in den USA. WARNUNG! Die Nichtbeachtung der gebotenen Vorgehensweisen kann zu gefährlichen Verletzungen des Bedieners und anderer Personen führen. Der Besitzer muss diese Anweisungen verstehen und sicherstellen, dass nur geschulte Personen, die diese Anweisungen verstehen, den Mäher bedienen. Alle Personen, die den Mäher bedienen, müssen körperlich und geistig dazu in der Lage sein und dürfen keine bewusstseinsverändernden Substanzen zu sich genommen haben. WARNUNG! Die Funktion des Überrollschutzes kann durch Beschädigung beeinträchtigt werden, wenn der Mäher umkippt oder der Überrollschutz modiziert wird. In diesen Fällen MUSS die gesamte Struktur ausgewechselt werden. WARNUNG! Abgase aus dem Maschinenmotor und bestimmte darin enthaltene Stoffe und bestimmte Maschinenteile enthalten Chemikalien oder setzen diese frei, die als Verursacher von Krebs, Schäden beim Embryo oder anderer Fortpanzungsschäden gelten. WARNUNG! Akkuklemmen, -anschlüsse und entsprechendes Zubehör können Blei und Bleiverbindungen enthalten, die gemäß dem Staat Kalifornien als Verursacher von Krebs, Geburtsfehlern oder anderer reproduktiven Schäden gelten. Reinigen Sie nach der Handhabung Ihre Hände. WARNUNG! Motorabgase und bestimmte Gerätekomponenten enthalten oder emittieren Chemikalien, die Krebs, Geburtsfehler oder andere Schäden des Fortpanzungssystems auslösen können. Motorabgase enthalten Kohlenmonoxid, ein geruchloses, farbloses, giftiges Gas. Betreiben Sie das Gerät niemals in geschlossenen Räumen. WARNUNG! Lesen Sie die Bedienungsanleitung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. WARNUNG! Für diese Maschine ist Benzin mit einem maximalen Ethanol- Gehalt von 10 % (E10) zulässig. Durch die Verwendung von Benzin mit einem Ethanol- Gehalt höher als 10 % (E10) erlischt die Produktgarantie. Bei Verschleiß bzw. Funktionsunfähigkeit geben Sie das Gerät zur ordnungsgemäßen Entsorgung an den Vertriebspartner bzw. an eine andere Partei zurück. Änderungen der technischen Daten und der Bauweise zum Zwecke der Verbesserung ohne Vorankündigung vorbehalten. Beachten Sie, dass aus den Informationen in dieser Anleitung keine Rechtsansprüche abgeleitet werden können. Bei Reparaturen ausschließlich Originalteile verwenden. Bei Verwendung anderer Ersatzteile erlischt die Garantie. Ausrüstung, die nicht dem Standard entspricht, darf nur nach vorheriger Zustimmung durch den Hersteller modiziert oder installiert werden. Modikationen an der Einheit können zu unsicheren Betriebszuständen oder Beschädigungen der Einheit führen.INHALT EINLEITUNG .................................................. 46

SYMBOLE UND AUFKLEBER ........................ 48

• SICHERHEIT p. 50
• BEDIENELEMENTE p. 56
• BETRIEB p. 62
• WARTUNG p. 66
• SCHMIERUNG p. 74
• FEHLERBEHEBUNG p. 77
• LAGERUNG p. 78
• SCHALTPLAN p. 79
• KONFORMITÄT p. 80
• TECHNISCHE DATEN p. 81

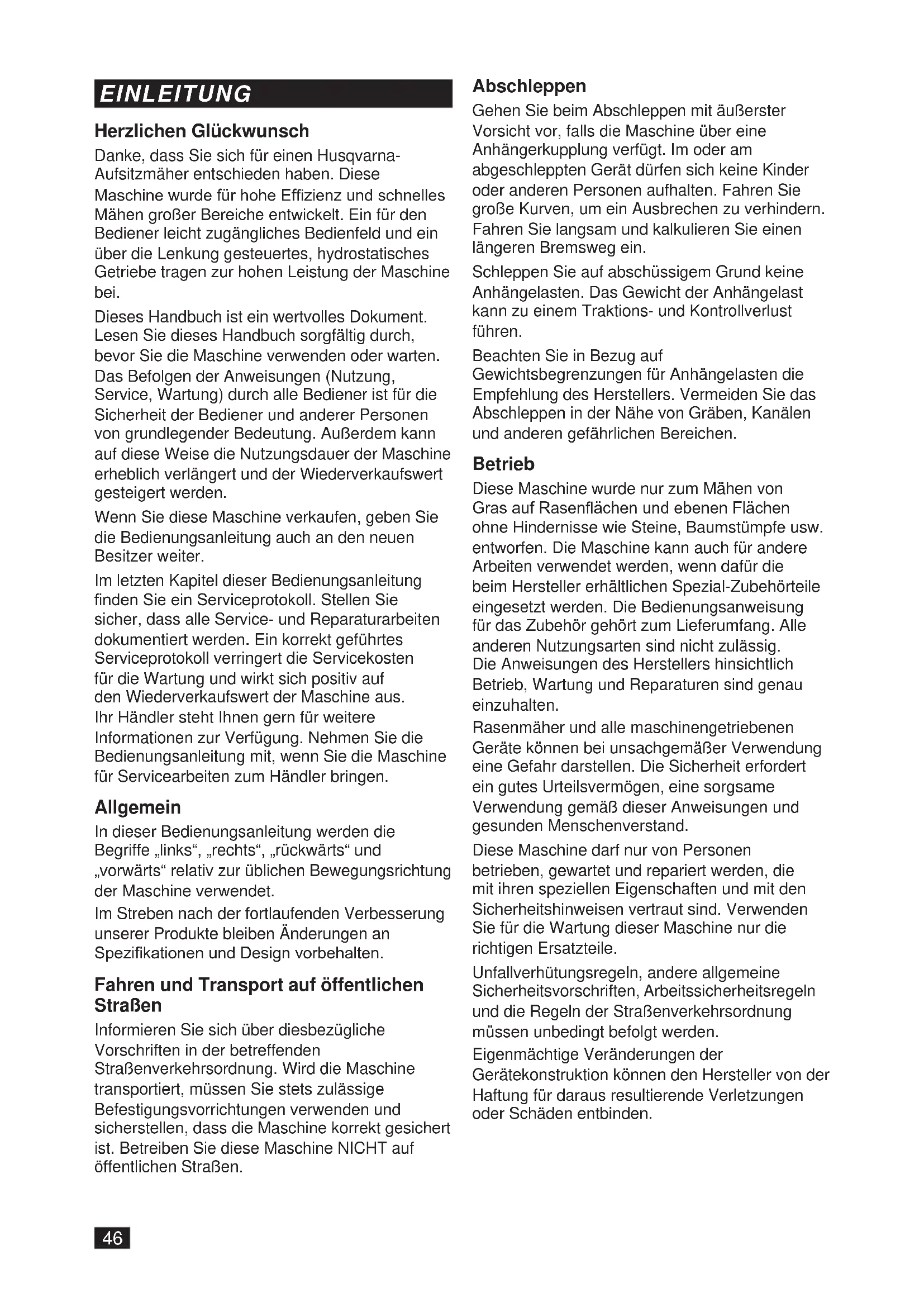

• WARTUNGSJOURNAL Herzlichen Glückwunsch Danke, dass Sie sich für einen Husqvarna- Aufsitzmäher entschieden haben. Diese Maschine wurde für hohe Efzienz und schnelles Mähen großer Bereiche entwickelt. Ein für den Bediener leicht zugängliches Bedienfeld und ein über die Lenkung gesteuertes, hydrostatisches Getriebe tragen zur hohen Leistung der Maschine bei. Dieses Handbuch ist ein wertvolles Dokument. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie die Maschine verwenden oder warten. Das Befolgen der Anweisungen (Nutzung, Service, Wartung) durch alle Bediener ist für die Sicherheit der Bediener und anderer Personen von grundlegender Bedeutung. Außerdem kann auf diese Weise die Nutzungsdauer der Maschine erheblich verlängert und der Wiederverkaufswert gesteigert werden. Wenn Sie diese Maschine verkaufen, geben Sie die Bedienungsanleitung auch an den neuen Besitzer weiter. Im letzten Kapitel dieser Bedienungsanleitung nden Sie ein Serviceprotokoll. Stellen Sie sicher, dass alle Service- und Reparaturarbeiten dokumentiert werden. Ein korrekt geführtes Serviceprotokoll verringert die Servicekosten für die Wartung und wirkt sich positiv auf den Wiederverkaufswert der Maschine aus. Ihr Händler steht Ihnen gern für weitere Informationen zur Verfügung. Nehmen Sie die Bedienungsanleitung mit, wenn Sie die Maschine für Servicearbeiten zum Händler bringen. Allgemein In dieser Bedienungsanleitung werden die Begriffe „links“, „rechts“, „rückwärts“ und „vorwärts“ relativ zur üblichen Bewegungsrichtung der Maschine verwendet. Im Streben nach der fortlaufenden Verbesserung unserer Produkte bleiben Änderungen an Spezikationen und Design vorbehalten. Fahren und Transport auf öffentlichen Straßen Informieren Sie sich über diesbezügliche Vorschriften in der betreffenden Straßenverkehrsordnung. Wird die Maschine transportiert, müssen Sie stets zulässige Befestigungsvorrichtungen verwenden und sicherstellen, dass die Maschine korrekt gesichert ist. Betreiben Sie diese Maschine NICHT auf öffentlichen Straßen. Abschleppen Gehen Sie beim Abschleppen mit äußerster Vorsicht vor, falls die Maschine über eine Anhängerkupplung verfügt. Im oder am abgeschleppten Gerät dürfen sich keine Kinder oder anderen Personen aufhalten. Fahren Sie große Kurven, um ein Ausbrechen zu verhindern. Fahren Sie langsam und kalkulieren Sie einen längeren Bremsweg ein. Schleppen Sie auf abschüssigem Grund keine Anhängelasten. Das Gewicht der Anhängelast kann zu einem Traktions- und Kontrollverlust führen. Beachten Sie in Bezug auf Gewichtsbegrenzungen für Anhängelasten die Empfehlung des Herstellers. Vermeiden Sie das Abschleppen in der Nähe von Gräben, Kanälen und anderen gefährlichen Bereichen. Betrieb Diese Maschine wurde nur zum Mähen von Gras auf Rasenächen und ebenen Flächen ohne Hindernisse wie Steine, Baumstümpfe usw. entworfen. Die Maschine kann auch für andere Arbeiten verwendet werden, wenn dafür die beim Hersteller erhältlichen Spezial-Zubehörteile eingesetzt werden. Die Bedienungsanweisung für das Zubehör gehört zum Lieferumfang. Alle anderen Nutzungsarten sind nicht zulässig. Die Anweisungen des Herstellers hinsichtlich Betrieb, Wartung und Reparaturen sind genau einzuhalten. Rasenmäher und alle maschinengetriebenen Geräte können bei unsachgemäßer Verwendung eine Gefahr darstellen. Die Sicherheit erfordert ein gutes Urteilsvermögen, eine sorgsame Verwendung gemäß dieser Anweisungen und gesunden Menschenverstand. Diese Maschine darf nur von Personen betrieben, gewartet und repariert werden, die mit ihren speziellen Eigenschaften und mit den Sicherheitshinweisen vertraut sind. Verwenden Sie für die Wartung dieser Maschine nur die richtigen Ersatzteile. Unfallverhütungsregeln, andere allgemeine Sicherheitsvorschriften, Arbeitssicherheitsregeln und die Regeln der Straßenverkehrsordnung müssen unbedingt befolgt werden. Eigenmächtige Veränderungen der Gerätekonstruktion können den Hersteller von der Haftung für daraus resultierende Verletzungen oder Schäden entbinden. p. 84

EINLEITUNGGuter Kundendienst Husqvarna-Produkte werden weltweit verkauft und sind ausschließlich bei spezialisierten Händlern mit umfassendem Kundendienst erhältlich. Damit ist sichergestellt, dass Sie als Kunde die bestmögliche Unterstützung erhalten. Vor der Auslieferung wurde die Maschine z. B. vom Händler inspiziert und eingestellt. Hierzu nden Sie ein Zertikat im Servicejournal dieser Bedienungsanleitung. Wenn Sie Ersatzteile oder Unterstützung bei Service- oder Gewährleistungsfragen benötigen, wenden Sie sich an den folgenden Pro: Herstellungsnummer Die Herstellungsnummer der Maschine nden Sie auf dem Typenschild im Motorraum. Auf diesem Schild nden Sie von oben nach unten folgende Angaben:

• Die Typenbezeichnung (Kennung) der Maschine.

• Die Typennummer (Modellnummer) des Herstellers.

• Die Seriennummer der Maschine) Halten Sie die Typenbezeichnung und die Seriennummer bereit, wenn Sie Ersatzteile bestellen. Dieses Handbuch gehört zur Maschine mit der Fertigungsnummer: Motor Getriebe Die Fertigungsnummer des Motors ist auf einer der Ventilabdeckungen eingestanzt. Angaben auf dem Schild:

• Code Halten Sie diese Informationen bereit, wenn Sie Ersatzteile bestellen. Die Radmotoren und die hydrostatischen Pumpen sind auf der Rückseite mit einem Strichcodeaufkleber versehen.

EINLEITUNGRückwärts Leerlauf Schnell Langsam Choke Kraftstoff Feststellb- remse Gefahr Schutzbrille verwenden Schutzhand- schuhe verwen- den Gehörschutz tragen Hier nicht stehen Diese Symbole nden Sie auf der Maschine und in der Bedienungsanleitung. Sehen Sie sich diese genau an, bis Sie deren Bedeutung kennen. WARNUNG! Xxxx xxxxxx xxxxx xxxx xxxxxxxxx xxxxxx xxxxxxxxx. Wird in dieser Publikation verwendet, um den Leser auf Verletzungs- oder Todesgefahr bei Nichtbeachtung der Anweisungen in der Bedienungsanleitung aufmerksam zu machen. WICHTIGE INFORMATION Xxxx xxxxxx xxxxx xxxx xxxxxxxxx xxxxxx xxxxxxxxx. Wird in dieser Publikation verwendet, um den Leser auf Sachschäden bei Nichtbeachtung der Anweisungen in der Bedienungsanleitung aufmerksam zu machen. Wird auch verwendet, wenn die Gefahr des falschen Gebrauchs oder der falschen Montage besteht. R N Warnung! Teile nicht berühren Warnung! Nicht ohne Prallblech oder Grasfänger verwenden Warnung! Vorsicht beim Anheben der Abdeckung Warnung! Batteriesäure ist korrosiv, explosiv und entammbar Geräuschemis- sionen in der Umgebung entsprechen den Richtlinien der Eu- ropäischen Union. Die Emissionen der Maschine werden im Kapitel TECHNISCHE DATEN und auf den Aufklebern angegeben.

SYMBOLE UND AUFKLEBERLesen Sie die Bedi- enungsanleitung Stellen Sie den Motor ab und entfernen Sie den Schlüssel, bevor Sie Wartungs- oder Reparaturar- beiten durchführen Halten Sie einen sicheren Abstand zur Maschine ein Fahren Sie nicht auf Hängen steiler als 10° Keine Passagiere Ganzer Körper ist hochge- schleuderten Gegenständen ausgesetzt Abtrennen von Fingern und Zehen Öffnen oder entfernen Sie keine Sicherheit- sabdeckungen bei laufendem Motor Vorsicht beim Rück- wärtsfahren, halten Sie nach anderen Personen Ausschau Vorsicht beim Vor- wärtsfahren, halten Sie nach anderen Personen Ausschau

SYMBOLE UND AUFKLEBERSicherheitshinweise Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie diese sorgfältig.

WARNUNG! DIESE MÄHMASCHINE

KANN HÄNDE UND FÜSSE AMPUTIEREN UND OBJEKTE UMHERSCHLEUDERN.

DAS NICHTBEACHTEN DER FOLGENDEN

SICHERHEITSHINWEISE KANN ZU

VERLETZUNGEN ODER ZUM TOD FÜHREN.

WARNUNG! KINDER KÖNNEN

VON DIESER AUSRÜSTUNG SCHWER

VERLETZT ODER GETÖTET WERDEN. Lesen Sie alle folgenden Sicherheitshinweise sorgfältig durch, und halten Sie sich daran. WICHTIGE INFORMATION Die Amerikanische Akademie für Pädiatrie (AAP) empehlt, dass Kinder und Jugendliche nicht vor Erreichen des Alters von 16 Jahren einen Aufsitzrasenmäher betreiben sollten. Schutz von Kindern Es kann zu tragischen Unfällen kommen, wenn sich der Bediener nicht der Anwesenheit von Kindern bewusst ist. Kinder werden häug von der Maschine und von Mäharbeiten angezogen. Verlassen Sie sich niemals darauf, dass Kinder an dem Ort stehenbleiben, an dem Sie sie zuletzt gesehen haben.

• Halten Sie Kinder aus dem Mähbereich fern und unter Aufsicht eines aufmerksamen Erwachsenen (nicht der Bediener).

• Passen Sie auf, und schalten Sie die Maschine aus, wenn sich ein Kind nähert.

• Schauen Sie vor dem Wenden und während des Wendens nach hinten und unten, und achten Sie auf Kinder.

• Transportieren Sie keine Kinder, auch dann nicht, wenn die Messer ausgeschaltet sind. Kinder können herunterfallen und sich so entweder ernsthaft verletzen oder den sicheren Betrieb der Maschine beeinträchtigen. Kinder, die bereits einmal mitgenommen wurden, können sich plötzlich in den Arbeitsbereich begeben, weil sie erneut mitfahren möchten. In diesem Fall besteht die Gefahr, dass sie von der Maschine überfahren oder zu Fall gebracht werden.

• Lassen Sie Kinder das Gerät nicht bedienen.

• Gehen Sie besonders umsichtig vor, wenn Sie sich unübersichtlichen Ecken, Büschen, Bäumen oder anderen Objekten nähern, die die Sicht auf ein Kind verdecken können. Allgemeiner Betrieb

• Machen Sie sich mit allen Anweisungen an der Maschine und in der Bedienung- sanleitung vertraut, bevor Sie die Mas- chine starten.

• Wir empfehlen Ihnen, eine zweite Person zu informieren, dass Sie mähen, damit diese bei einer Verletzung oder einem Unfall rasche Hilfe leisten kann.

• Jeder, der diese Maschine bedient, wartet oder Serviceleistungen durchführt, muss sich zunächst mit dieser Bedienungsanleitung vertraut machen. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen. Der Eigentümer ist dafür verantwortlich, die Anwender dieser Ausrüstung zu schulen.

• Eigentümer und Bediener dieser Ausrüstung können Unfälle verhindern und sind selbst verantwortlich für Sachschäden oder Unfälle und Verletzungen, die sie oder andere Personen erleiden.

• Halten Sie Hände und Füße von den rotierenden Teilen unter der Maschine fern. Halten Sie sich stets von der Auswurföffnung fern.

• Das Gerät darf nur von verantwortungsvollen Erwachsenen betrieben werden, die sich mit den Anweisungen auskennen.

• Entfernen Sie Objekte (Steine, Spielzeug, Draht usw.), die von den Messern aufgenommen und umhergeschleudert werden können, aus dem Arbeitsbereich.

• Stellen Sie vor dem Betrieb sicher, dass sich keine Personen im Arbeitsbereich aufhalten. Stoppen Sie die Maschine, wenn eine Person den Arbeitsbereich betritt.

SICHERHEIT• Mähen Sie nur dann im Rückwärtsgang, wenn dies absolut erforderlich ist. Schauen Sie stets nach unten und nach hinten, wenn Sie rückwärtsfahren.

• Richten Sie den Materialauswurf nicht auf Personen. Vermeiden Sie den Materialauswurf gegen eine Wand oder ein Hindernis. Material könnte auf den Bediener zurückprallen. Stoppen Sie die Messer, wenn Sie über Kiesächen fahren.

• Betreiben Sie die Maschine nur, wenn der vollständige Grasfänger, der Auswurfschutz und andere Sicherheitsvorrichtungen angebracht sind und funktionieren.

• Bremsen Sie vor dem Wenden ab.

• Schalten Sie vor dem Absteigen stets die Messer ab, bringen Sie den Steuerhebel der Lenkung nach außen in die Feststellbremsen- Position, stellen Sie den Motor ab und entfernen Sie die Schlüssel.

• Nehmen Sie keine Fahrgäste mit. Die Maschine kann nur von einer Person betrieben werden.

• Betreiben Sie die Maschine nur bei Tageslicht oder guter künstlicher Beleuchtung.

• Schalten Sie die Messer aus, wenn Sie nicht mähen. Schalten Sie vor dem Reinigen der Maschine, vor dem Entfernen des Grasfängers oder vor dem Reinigen des Auswurfschutzes den Motor aus, und warten Sie, bis alle Teile vollständig zum Stillstand gekommen sind.

• Betreiben Sie die Maschine nicht unter Alkohol- oder Drogeneinuss.

• Achten Sie beim Betrieb in der Nähe oder beim Überqueren von Straßen auf den Verkehr.

• Gehen Sie besonders umsichtig vor, wenn Sie die Maschine auf einen Anhänger oder Lkw verladen oder abladen.

• Tragen Sie während des Betriebs stets eine Schutzbrille. WARNUNG! Tragen Sie bei Verwendung der Maschine stets geprüfte persönliche Schutzausrüstung. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, reduziert aber den Umfang der Verletzungen und Schäden. Sprechen Sie mit Ihrem Händler, und lassen Sie sich bei der Wahl der Schutzausrüstung beraten.

• Für den Betrieb dieser Maschine ist die geeignete persönliche Schutzausrüstung (PSA) einschließlich (Mindestanforderung) festes Schuhwerk, Schutzbrille und Gehörschutz zu tragen. Betreiben Sie den Rasenmäher niemals in kurzen Hosen und/oder mit offenem Schuhwerk wie Sandalen.

• Statistische Daten belegen, dass Bediener ab 60 Jahren an einem großen Teil der Unfälle mit Aufsitzmähern beteiligt waren. Diese Bediener müssen ihre Fähigkeit zum ausreichend sicheren Betrieb des Aufsitzmähers kritisch hinterfragen, um sich und andere vor Verletzungen zu schützen.

• Befolgen Sie die Empfehlungen des Herstellers zu Rad- und Gegengewichten.

• Halten Sie die Maschine frei von Gras, Blättern und anderen Rückständen, die heiße Abgasleitungen oder Motorenteile berühren und entzündet werden können. Lassen Sie das Mähdeck nicht in Kontakt mit Blättern oder Unrat kommen, da sich so Rückstände ablagern können. Entfernen Sie ausgetretenes Öl oder Kraftstoff, bevor Sie die Maschine betreiben oder lagern.

• Lassen Sie die Maschine vor dem Einlagern abkühlen. Persönliche Schutzausrüstung

• Stellen Sie sicher, dass beim Betrieb des Geräts stets ein Verbandskasten griffbereit ist.

• Benutzen Sie das Gerät niemals barfuß.

• Tragen Sie stets Sicherheitsschuhe oder Schutzstiefel. Stahlkappen werden empfohlen.

• Tragen Sie bei der Montage oder beim Fahren stets eine Schutzbrille oder ein Vollvisier.

• Tragen Sie im Umgang mit den Messern stets Schutzhandschuhe.

• Tragen Sie keine lockere Kleidung, die sich in beweglichen Teilen verfangen könnte.

• Tragen Sie einen Gehörschutz, um Hörschäden zu vermeiden. Betrieb am Hang Gefälle sind eine Hauptursache für Unfälle durch den Verlust der Kontrolle und Umkippen, was zu schweren Verletzungen oder zum Tod führen kann. Der Betrieb an Hängen erfordert mehr Sorgfalt. Wenn Sie am Hang nicht rückwärtsfahren können oder sich dort nicht wohl fühlen, mähen Sie dort nicht.

SICHERHEITMähen Sie am Hang auf und ab (max. 10 Grad Neigung), niemals quer.

• Achten Sie auf Löcher, Furchen, Erhebungen, Steine und andere verbor- gene Objekte. Bei unebenem Boden könnte die Maschine kippen. Hohes Gras kann Hindernisse verbergen.

• Wählen Sie eine geringe Geschwindigkeit, sodass Sie am Hang nicht stoppen müssen.

• Mähen Sie nicht, wenn das Gras nass ist. Die Reifen könnten die Traktion verlieren.

• Vermeiden Sie das Starten, Stoppen und Drehen am Hang. Verlieren die Reifen die Traktion, schalten Sie die Messer aus, und fahren Sie langsam den Hang direkt hinunter.

• Bewegen Sie sich langsam und gleichmäßig an Hängen. Vermeiden Sie abrupte Ge- schwindigkeits- und Richtungswechsel, die zum Kippen der Maschine führen könnten.

• Beim Betrieb der Maschine mit Fangkörben und anderem Zubehör ist größere Sorgfalt erforderlich; die Stabilität der Maschine kann beeinträchtigt sein.

• Verwenden Sie die Maschine nicht an steilen Hängen.

• Versuchen Sie nicht, die Maschine zu stabilisieren, indem Sie einen Fuß auf den Boden setzen.

• Mähen Sie nicht an Abhängen, in Gruben oder an Dämmen. Die Maschine kann sich überschlagen, wenn ein Rad über die Kante fährt oder die Kante unversehens nachgibt. WARNUNG! Fahren Sie keine Hänge hinauf, deren Steigung mehr als 10 Grad beträgt. Fahren Sie nicht quer zum Hang. Sicherer Umgang mit Kraftstoff Um Personen- oder Sachschäden zu vermeiden, ist beim Umgang mit Benzin Vorsicht geboten. Benzin ist extrem feuergefährlich. Durch die ausströmenden Dämpfe besteht Explosionsgefahr. WARNUNG! Der Motor und das Abgassystem werden während des Betriebs sehr heiß. Bei Berührung besteht Verbrennungsgefahr. Lassen Sie den Motor und das Abgassystem vor dem Auftanken abkühlen.

• Füllen Sie nicht in Innenräumen Kraftstoff nach.

• Löschen Sie alle Zigaretten, Zigarren, Pfeifen oder andere Feuerquellen.

• Verwenden Sie nur zugelassene Kraftstoffbehälter.

• Solange der Motor läuft, darf niemals der Tankdeckel abgenommen oder Kraftstoff nachgefüllt werden. Lassen Sie den Motor vor dem Betanken abkühlen.

• Lagern Sie die Maschine oder die Kraftstoffbehälter nicht in Bereichen mit offenem Feuer, Funkenbildung oder Zündammen, wie z. B. in der Nähe eines Warmwasserspeichers oder anderer Vorrichtungen oder Geräte.

• Minimieren Sie vor dem Auftanken das Risiko statische Elektrizität, indem Sie eine Metalloberäche berühren.

• Füllen Sie keine Behälter in einem Fahrzeug oder auf einer Anhängerladeäche mit Kunststoffauskleidung. Stellen Sie Behälter beim Befüllen stets auf dem Boden und in ausreichendem Abstand zum Fahrzeug auf.

• Überfüllen Sie den Tank nicht. Bringen Sie den Tankdeckel wieder an, und ziehen Sie diesen fest.

• Entfernen Sie gasbetriebene Einheiten vom LKW oder Anhänger, und führen Sie das Betanken auf dem Boden durch. Ist dies nicht möglich, füllen Sie Kraftstoff aus einem Kanister und nicht aus einer Zapfpistole nach.

• Der Zapfhahn muss so lange in Kontakt mit dem Rand des Benzintanks oder der Behälteröffnung bleiben, bis das Auftanken abgeschlossen ist. Verwenden Sie keine Vorrichtung zum dauerhaften Offenhalten des Zapfhahns.

• Gerät Kraftstoff auf die Kleidung, wechseln Sie diese sofort.

• Starten Sie den Motor nicht in der Nähe von verschüttetem Kraftstoff.

• Verwenden Sie kein Benzin als Reinigungsmittel.

• Falls das Kraftstoffsystem ein oder mehrere Lecks hat, darf der Motor nicht gestartet

SICHERHEITwerden, bis das Problem behoben ist.

• Prüfen Sie den Kraftstoffstand vor jedem Gebrauch, und lassen Sie genügend Raum, dass sich der Kraftstoff ausdehnen kann. Andernfalls können Motorwärme und Sonneneinwirkung zu einem Überießen des Tanks führen. Allgemeine Wartung

• Betreiben Sie die Maschine nicht in Innenräumen oder in Räumen mit unzureichender Belüftung. Motor- abgase enthalten Kohlenmonoxid, ein geruchloses, farbloses und giftiges Gas.

• Stellen Sie sicher, dass die Ausrüstung in gutem Zustand ist und dass alle Muttern und Schrauben, vor allem jene, mit denen die Messerhalterungen befestigt sind, mit dem korrekten Anzugsmoment und gut festgezogen sind. ACHTUNG! Bei Wartungsarbeiten eine Schutzbrille tragen.

• Tauschen Sie die Sicherheitshinweise und Bedienanweisungen bei Bedarf aus.

• Beeinträchtigen oder ändern Sie nicht die vorgesehene Funktion oder den Schutz durch eine Sicherheitsvorrichtung. Prüfen Sie regelmäßig die Funktion der Sicherheitsvorrichtungen. Bedienen Sie die Maschine NICHT, wenn eine Sicherheitsvorrichtung nicht ordnungsgemäß funktioniert.

• Prüfen Sie häug die Teile des Grasfängers und des Auswurfschutzes. Tauschen Sie diese Teile bei Bedarf nach den Vorgaben des Herstellers durch entsprechende Ersatzteile aus. WARNUNG! Der Motor darf nicht gestartet werden, wenn die Grundplatte für den Fahrer oder die Schutzplatten des Mähdecks entfernt wurden.

• Ändern Sie die Einstellungen der Motorregler nicht, und vermeiden Sie es, den Motor mit zu hoher Drehzahl zu betreiben. Wenn Sie den Motor zu schnell betreiben, können Maschinenkomponenten beschädigt werden.

• Um die Brandgefahr zu verringern, entfernen Sie alle Ansammlungen von Gras, Blättern oder sonstigen Rückständen von und aus der Maschine. Entfernen Sie ausgelaufenes Öl oder ausgelaufenen Kraftstoff sowie mit Kraftstoff getränkten Schmutz vollständig. Lassen Sie die Maschine vor dem Einlagern abkühlen.

• Wenn Sie etwas überfahren oder angefahren haben, halten Sie an und überprüfen Sie Ihre Ausrüstung. Falls erforderlich, führen Sie Reparaturen aus, bevor Sie die Maschine wieder starten.

• Nehmen Sie keine Einstellungen oder Reparaturen bei laufendem Motor vor.

• Die Messer sind scharf und können Schnittwunden verursachen. Umhüllen Sie die Messer, oder tragen Sie Schutzhandschuhe, wenn Sie an den Messern arbeiten.

• Überprüfen Sie regelmäßig die Funktion der Feststellbremse. Stellen Sie diese ggf. ein und sorgen Sie für die erforderliche Wartung.

• Arbeiten Sie nicht am Startschaltkreis, wenn Kraftstoff ausgelaufen ist.

• Stellen Sie sicher, dass der Deckel des Kraftstofftanks fest verschlossen ist und dass sich keine entammbaren Substanzen im Fahrzeug benden.

• Bei Arbeiten am Akku und den schweren Kabeln des Startschaltkreises kann es zu Funken kommen. Dies kann zum Explodieren des Akkus, zu Bränden oder zu Augenverletzungen führen. Funken können nicht entstehen, wenn das Massekabel (normalerweise negativ und schwarz) vom Akku abgezogen wird.

• Ziehen Sie zuerst das Massekabel vom Akku ab, und schließen Sie dieses als letztes wieder an.

• Überbrücken Sie das Startrelais nicht, um den Anlasser zu aktivieren.

• Gehen Sie im Umgang mit Batteriesäure sehr vorsichtig vor. Säure auf der Haut kann zu schweren Verätzungen führen. Gerät Batteriesäure auf die Haut, spülen Sie diese sofort mit Wasser ab.

• Säure in den Augen kann zum Erblinden führen. Konsultieren Sie sofort einen Arzt.

SICHERHEIT• Warten Sie den Akku mit Umsicht. Im Akku bilden sich explosive Gase. Warten Sie den Akku nicht in der Nähe von Rauchern, offenem Licht oder Funken. Der Akku kann explodieren und schwere Verletzungen und Schäden verursachen.

• Das Gerät ist nur mit der vom Hersteller bereitgestellten oder empfohlenen Originalausrüstung geprüft und zugelassen. Verwenden Sie für das Gerät nur zugelassene Ersatzteile.

• Die Mulchmesser dürfen nur in vertrauten Bereichen verwendet werden, wenn ein hochwertiger Schnitt erforderlich ist.

• Reinigen Sie regelmäßig das Schneidwerk und die Unterseite des Schneidwerks. Vermeiden Sie es, den Motor und elektrische Komponenten mit Wasser zu besprühen. Transport

• Die Maschine ist schwer und kann erhebliche Quetschungen verursachen. Gehen Sie besonders umsichtig vor, wenn die Maschine auf einen Anhänger oder ein Fahrzeug geladen oder abgeladen wird.

• Verwenden Sie Rampen mit voller Breite, wenn Sie die Maschine auf einen Anhänger oder Lkw verladen.

• An der Maschine müssen sowohl vorne als auch hinten Spanngurte verwendet werden, die nach unten und nach außen gespannt werden.

• Informieren Sie sich über diesbezügliche Vorschriften in der betreffenden Straßenverkehrsordnung, bevor Sie die Maschine auf der Straße transportieren.

• Transportieren Sie die Maschine nur mit einem dafür zugelassenen Anhänger. Schalten Sie die Kraftstoffzufuhr ab. Befestigen Sie die Maschine mit zulässigen Geräten am Boden, beispielsweise mit Bändern, Ketten oder Gurten.

• Schleppen Sie die Maschine nicht ab, da dies das Antriebssystem beschädigen kann.

• Schleppen Sie keine Anhänger, etc. mit diesem Mäher. Diese können ausbrechen oder umstürzen und den Mäher beschädigen oder den Bediener schwer verletzen.

• Laden Sie die Maschine mithilfe von Rampen mit ausreichender Länge und mit geringer Geschwindigkeit auf ein Fahrzeug oder einen Anhänger. Heben Sie die Maschine nicht an! Die Maschine darf nicht von Hand angehoben werden.

• Beim Be- und Abladen dieser Maschine darf der empfohlene maximale Neigungswinkel für den Betrieb von 10 Grad nicht überschritten werden. WARNUNG! Gehen Sie besonders umsichtig vor, wenn Sie die Maschine mithilfe von Rampen auf einen Anhänger oder Lkw verladen. Der Sturz der Maschine von der Rampe kann schwere Verletzungen oder den Tod zur Folge haben. WICHTIGE INFORMATION Die Feststellbremse reicht nicht aus, um die Maschine beim Transport zu sichern. Stellen Sie sicher, dass die Maschine ordnungsgemäß am Transportfahrzeug befestigt ist. Stellen Sie die Maschine stets rückwärts auf das Transportfahrzeug, um ein Überschlagen zu vermeiden. Abschleppen Gehen Sie beim Abschleppen mit äußerster Vorsicht vor, falls die Maschine über eine Anhängerkupplung verfügt. Im oder am abgeschleppten Gerät dürfen sich keine Kinder oder anderen Personen aufhalten. Fahren Sie große Kurven, um ein Ausbrechen zu verhindern. Fahren Sie langsam und kalkulieren Sie einen längeren Bremsweg ein. Schleppen Sie auf abschüssigem Grund keine Anhängelasten. Das Gewicht der Anhängelast kann zu einem Traktions- und Kontrollverlust führen. Beachten Sie in Bezug auf Gewichtsbegrenzungen für Anhängelasten die Empfehlung des Herstellers. Vermeiden Sie das Abschleppen in der Nähe von Gräben, Kanälen und anderen Gefahrenzonen. Zündblockierung Dieser Mäher ist mit einem internen Verbrennungsmotor ausgerüstet und darf nicht auf oder in der Nähe von nicht kultiviertem Land mit Baum-, Busch- oder Grasbestand eingesetzt werden, es sei denn, das Abgassystem des Motors ist mit einem Funkenschutz ausgestattet, der den geltenden örtlichen Bestimmungen entspricht. Für die einzelnen Regionen gelten die jeweiligen lokalen Bestimmungen. Bei Verwendung eines Funkenschutzes muss dieser vom Bediener in funktionstüchtigem Arbeitszustand gehalten werden. Eine Zündblockierung für den Auspuff ist über Ihren autorisierten Husqvarna-Händler erhältlich.

SICHERHEITÜberrollschutz Der Überrollschutz (ROPS) erhöht das Grundgewicht der Einheit um 33 kg.

• Verwenden Sie den Überrollschutz nicht als Hebe-, Anbau- oder Verankerungspunkt.

• Verwenden Sie den Überrollschutz nicht zum Abschleppen oder zum Ziehen von Anhängern.

• Folgendes Fahrzeuggesamtgewicht darf nicht überschritten werden: 1000 kg

• Lesen Sie die Bedienungsanleitung vor der Verwendung.

• Legen Sie den Sicherheitsgurt an, wenn die Einheit mit einem Überrollschutz ausgestattet ist.

• Stellen Sie sicher, dass der Sicherheitsgurt richtig funktioniert und im Notfall schnell geöffnet werden kann.

• Stellen Sie den faltbaren Überrollschutz in die angehobene Position und legen Sie den Sicherheitsgurt beim Betrieb der Maschine an.

• Senken Sie einen faltbaren Überrollschutz nur vorübergehend ab, wenn dies absolut erforderlich ist. Legen Sie NICHT den Sicherheitsgurt an, wenn der Überrollschutz abgesenkt ist.

• Prüfen Sie sorgfältig den Freiraum nach oben (z. B. vor der Fahrt unter Bäumen, Kabeln und Toren) beim Transport auf einem Anhänger oder Lkw.

• Sorgen Sie für einen ordnungsgemäßen Betriebszustand des ROPS, indem Sie ihn regelmäßig auf Beschädigungen und den festen Sitz aller Befestigungselemente prüfen. Überprüfen Sie vor jeder Verwendung alle Schrauben einschließlich der des Sicherheitsgurts auf das richtige Drehmoment.

• Prüfen Sie vor jeder Verwendung die Überrollschutzstruktur auf Beschädigung. Bei einem Defekt an einem Teil des Überrollschutzes muss der gesamte Überrollschutz ausgetauscht werden.

• Entfernen Sie NICHT den Überrollschutz.

• Wo immer möglich, sollte vermieden werden, die Maschine in der Nähe von Gräben, Dämmen und Löchern zu betreiben.

• Verringern Sie beim Wenden, Befahren von Hängen und auf unebenen, rutschigen oder matschigen Untergründen die Geschwindigkeit. Vermeiden Sie Hänge, die zu steil für einen sicheren Betrieb sind.

• Fahren Sie aufmerksam, insbesondere am Ende von Reihen, auf Straßen und in der Nähe von Bäumen.

• Erlauben Sie anderen Personen nicht, den Mäher zu fahren.

• Achten Sie auf einen gleichmäßigen Betrieb, keine ruckartigen Wendungen, Starts oder Stopps.

• Ziehen Sie nach dem Anhalten des Mähers die Feststellbremse fest an.

• Der Überrollbügel ist nicht für den Gebrauch bei Temperaturen unter dem Gefrierpunkt vorgesehen. WARNUNG! Bitte beachten Sie, dass kein Überrollschutz vorhanden ist, wenn das ROPS nach unten geklappt ist.

Diese Bedienungsanleitung beschreibt den Zero Turn Rider von Husqvarna. Der Rider ist mit einem OHV-Viertaktmotor ausgestattet. Die Kraftübertragung vom Motor erfolgt über riemengetriebene Hydraulikpumpen. Mithilfe des linken und rechten Steuerhebels wird der Fluss und damit die Richtung und Geschwindigkeit gesteuert.

1. Hebel der Lenkung/

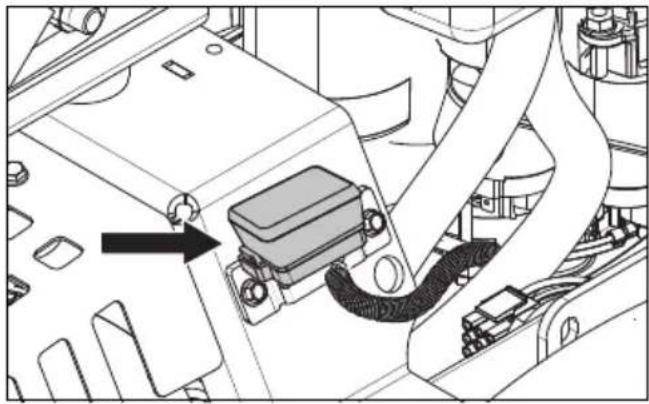

6. Sicherungen 11. Messerschalter

2. Führungssteuerung 7. Kraftstofftankauswahl 12. Sitzeinstellungshebel

3. Füllstandsanzeigen 8. Choke-Hebel 13. Stift für Schneidwerkhöhe

4. Betriebsstundenzähler 9. Zündschalter 14. Pedal zum Anheben des

5. Kraftstofftankdeckel 10. Gashebel 15. Pedal zum Ablassen des

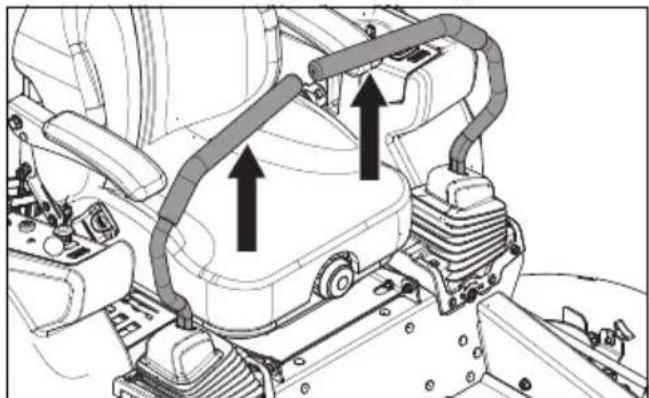

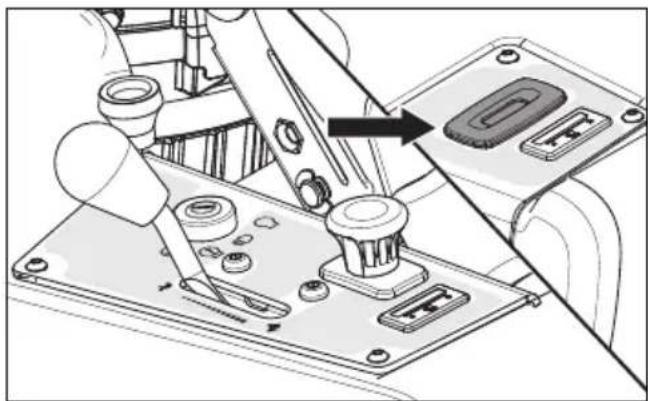

BEDIENELEMENTEHebel zur Lenkungssteuerung Geschwindigkeit und Fahrtrichtung der Maschine sind mithilfe der beiden Steuerhebel kontinuierlich anpassbar. Sie können die Steuerung um eine neutrale Position herum nach vorn und hinten bewegen. Außerdem gibt es eine neutrale Stellung, die arretiert ist, wenn die Hebel nach außen bewegt werden. Wenn sich beide Steuerhebel in der Neutralstellung (N) benden, steht die Maschine still. Beim gleichmäßigen Bewegen der beiden Schalter nach vorn oder hinten fährt die Maschine in einer geraden Linie vorwärts oder rückwärts. Um zum Beispiel beim Vorwärtsfahren eine Rechtskurve zu machen, ziehen Sie den rechten Steuerhebel in Richtung Neutralstellung. Das rechte Rad dreht sich langsamer, und die Maschine dreht nach rechts. Forward Neutral Reverse Park Brake Das Wenden auf der Stelle ist möglich, indem einer der Steuerhebel zurück (hinter die Neutralstellung) gezogen wird, während der andere vorsichtig von der Neutralstellung nach vorn gedrückt wird. Die Drehrichtung beim Drehen auf der Stelle wird durch Bewegen eines Lenkhebels hinter die Neutralstellung festgelegt. Wird der linke Hebel zurückgezogen, dreht die Maschine nach links. Gehen Sie bei diesem Manöver besonders umsichtig vor. Benden sich die Lenkhebel bei Stillstand in ungleicher Position oder passen sie nicht in die Position für das Bewegen der Hebel nach außen, können diese angepasst werden. WARNUNG! Die Maschine kann sehr schnell drehen, wenn ein Lenkhebel erheblich weiter bewegt wird als der andere. Feststellbremse Die Feststellbremse ist in die Hebel zur Lenkungssteuerung integriert. Bewegen Sie die beiden Hebel von der Neutralstellung nach außen, um die Feststellbremse zu betätigen. Um die Feststellbremse zu lösen, ziehen Sie die beiden Steuerhebel zur gleichen Zeit nach innen in die Neutralstellung. Bedienen Sie die Maschine nicht, ohne dass beide Hebel nach innen zeigen und aus der betätigten Stellung der Feststellbremse entfernt wurden. Anderenfalls können Maschinenkomponenten beschädigt werden. WICHTIGE INFORMATIONEN Werden die Steuerhebel der Lenkung/Feststellbremse nicht gleichzeitig nach innen bewegt, dann wird das Gerät durch das Sicherheitssystem ausgeschaltet. Gashebel Der Gashebel regelt die Motordrehzahl und damit die Umdrehungsrate der Messer unter der Voraussetzung, dass der Messerschalter herausgezogen ist. Zum Erhöhen oder Absenken der Motordrehzahl muss der Gashebel vor oder zurück bewegt werden.

BEDIENELEMENTEVermeiden Sie den längeren Betrieb des Motors im Leerlauf. Dies führt zu einer Verschmutzung der Zündkerzen. VERWENDEN SIE ZUM MÄHEN DIE VOLLE DREHZAHL. Dies sorgt für die beste Mähleistung und das Laden des Akkus. Zündschalter Der Zündschalter wird zum Starten und Abstellen des Motors verwendet. Bei Modellen mit Scheinwerfern drehen Sie den Zündschlüssel nach rechts in die Position ACCESSORY (Zubehör) zum Einschalten der Scheinwerfer. Choke-Hebel Der Choke-Hebel versorgt den Motor bei einem Kaltstart mit einer fetteren Kraftstoffmischung. Ziehen Sie beim Kaltstarten den Knopf heraus. Messerschalter Um das Schneidwerk zu aktivieren, ziehen Sie den Schalter heraus. Die Messer werden ausgeschaltet, wenn Sie diesen Schalter ganz hineinschieben. Betriebsstundenzähler Der Betriebsstundenzähler bendet sich auf der linken Bedientafel und zeigt die gesamte Betriebsdauer mit eingekuppelten Messern an. Nach jeweils 50 Betriebsstunden wird ein Ölkannen-Symbol eingeblendet und bleibt für zwei Stunden aktiviert, bevor eine automatische Rückstellung durchgeführt wird. Um den Zähler manuell zurückzusetzen, drehen Sie den Zündschlüssel auf OFF (Aus) und dann im Abstand von je einer Sekunde fünfmal auf ON (Ein). Siehe das Wartungsjournal in dieser Bedienungsanleitung für die Wartung von Motor und Mäher. Füllstandsanzeigen Die Füllstandsanzeigen für die Kraftstofftanks benden sich an der rechten und linken Bedientafel.

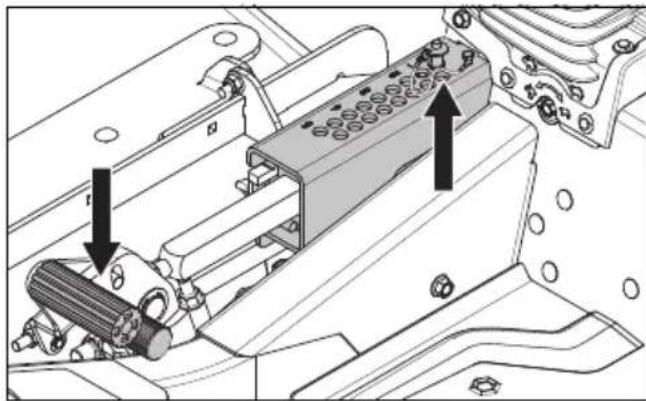

BEDIENELEMENTEEinstellungen an der Sitzfederung können durch Drehen des mittleren Knaufs vorgenommen werden. WICHTIGE INFORMATIONEN Der Sitz darf nicht verstellt werden, wenn das Gerät in Bewegung ist. Lösen des Sitzes Der Sitz lässt sich nach vorne drehen, um Zugriff auf den Akku des Mähers und das Hydraulikgetriebe zu erhalten. Ziehen Sie den Hebel zum Lösen des Sitzes nach oben. Heben Sie den Sitz an, bis die Stange einrastet. Schnitthöhe Die Pedale für Schnitthöheneinstellung lösen den Mähdeck-Höhenverstellmechanismus und stellen die Deckhöhe ein. Üben Sie Druck auf das Hubpedal (unten) aus und drehen Sie den Fuß so, dass auch Druck auf das Freigabepedal (oben) ausgeübt wird, sodass der Mähdeck- Höhenverstellmechanismus entriegelt. Drücken Sie das Pedal für den Transport nach vorn, bis die Arretierung des Mähdecks in die Transportposition (oben) einrastet. Die Schnitthöhe kann von 25,4 mm–127 mm eingestellt werden. Um die Schnitthöhe des Schneidwerks einzustellen, drücken Sie die Taste oben auf dem Höhenstift, um diesen zu entfernen. Schieben Sie den Höhenstift in die Bohrung für die gewünschte Schnitthöhe. Lösen Sie das Pedal für die Mähdeck- Höhenverstellung, indem Sie es nach vorne drücken. Sicherungen Die Sicherungen benden sich auf der linken Seite der Maschine und sind zugänglich, wenn der Sitz nach vorn geneigt wird. Es werden Flachstecksicherungen verwendet, wie sie auch in Kraftfahrzeugen zum Einsatz kommen. Die 20-A-Sicherung ist die Hauptsicherung. Die 7,5-A-Sicherung ist für die Mähdeckkupplung. Die 10-A-Sicherung ist für Zubehör. Kraftstoffabsperrventil Das Kraftstoffabsperrventil bendet sich hinten rechts am Sitz. Das Ventil hat drei Stellungen: rechter Tank, linker Tank und OFF (AUS). Sitzeinstellung Der Sitz ist in Längsrichtung mit dem Hebel einstellbar, der sich an der rechten Seite des Sitzes bendet. Zum Einstellen wird der Hebel nach oben bewegt.

BEDIENELEMENTEWICHTIGE INFORMATION Für den Transport müssen Sie das Schneidwerk stets in die höchste Stellung bringen. Kraftstofftanks Lesen Sie die Sicherheitsanweisungen vor dem Auftanken. Jeder Tank fasst 22,7 Liter. Prüfen Sie die Tankdeckeldichtung regelmäßig auf Schäden, und halten Sie den Deckel dicht. WARNUNG! Füllen Sie den Tank bis zum unteren Rand des Füllstutzens. Kanister nicht überfüllen. Wischen Sie überschüssiges Öl und Kraftstoff weg. Kraftstoff darf nicht in der Nähe von offenem Licht gelagert, verschüttet oder verwendet werden. Der Motor benötigt unverbleiten Kraftstoff mit mindestens 87 Oktan (kein Ölgemisch). Umweltfreundlicher Alkylatkraftstoff kann verwendet werden. Siehe die technischen Daten zu Ethanolkraftstoff. Methanolkraftstoff ist nicht zulässig. Verwenden Sie keinen E85-Kraftstoff. Andernfalls können Motor und Komponenten beschädigt werden. Beim Betrieb mit Temperaturen unter 0 °C verwenden Sie frischen, wintertauglichen Kraftstoff, um das gute Startverhalten im Winter sicherzustellen. WICHTIGE INFORMATION Die Erfahrung hat gezeigt, dass mit Alkohol vermischte Kraftstoffe (Gasohol, Ethanol oder Methanol) Feuchtigkeit anziehen können, was zur Ausfällung und zur Bildung von Säuren während der Lagerung führen kann. Säuredämpfe können das Kraftstoffsystem eines gelagerten Motors beschädigen. Zur Vermeidung von Motorproblemen muss das Kraftstoffsystem vor der Lagerung für 30 Tage oder mehr geleert werden. Leeren Sie den Kraftstofftank, und lassen Sie den Motor laufen, bis die Kraftstofeitungen und der Vergaser leer sind. Verwenden Sie in der folgenden Saison frischen Kraftstoff. Siehe Lagerung für weitere Informationen. Verwenden Sie im Kraftstofftank keinen Motor- oder Vergaserreiniger, um Schäden zu vermeiden. WARNUNG! Benzin ist leicht entzündlich. Lassen Sie Vorsicht walten und füllen Sie den Tank nur im Freien (siehe hierzu die Sicherheitshinweise). WARNUNG! Der Motor und das Abgassystem werden während des Betriebs sehr heiß. Bei Berührung besteht Verbrennungsgefahr. Lassen Sie den Motor und das Abgassystem vor dem Auftanken abkühlen. Spureinstellung Prüfen Sie den Luftdruck in beiden Hinterreifen, wenn der Mäher nicht gerade läuft. Der empfohlene Luftdruck in den Hinterreifen beträgt 1 bar.

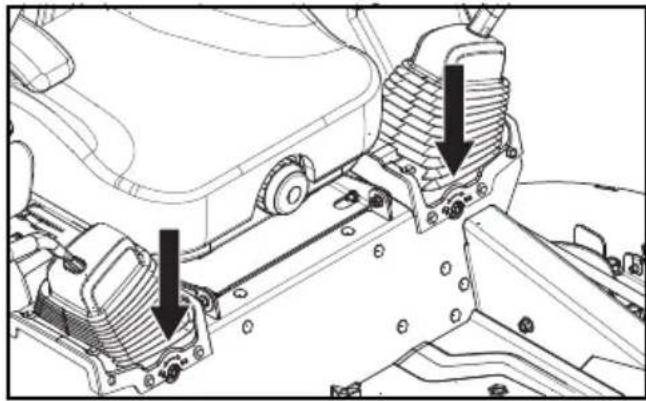

1. Spureinstellungen erfolgen mit den

Spureinstellschrauben. Die Schrauben dienen als Begrenzervorrichtungen für die Bewegungssteuerungshebel in der vordersten Position.

BEDIENELEMENTE2. Fahren Sie für die Vorab-Spureinstellung die Maschine in ein offenes Gelände ohne erkennbare Hindernisse wie z.B. ein leeres Parkplatzgelände oder ein freies Feld.

3. Drehen Sie die Schrauben soweit heraus,

dass sie bündig mit der Mutter sind.

4. Fahren Sie die Maschine mit beiden

Bewegungssteuerungshebeln in der vordersten Position bei Vollgas Probe. Drehen Sie die Spureinstellschraube stufenweise auf der rechten Seite hinein, bis die Maschine spürbar beginnt, nach rechts zu driften.

5. Fahren Sie die Maschine weiterhin mit

beiden Bewegungssteuerungshebeln in der vordersten Position bei Vollgas. Drehen Sie die linke Spureinstellschraube allmählich hinein, bis die Spur gerade ausgerichtet ist.

BEDIENELEMENTELesen Sie den Abschnitt Sicherheit und die folgenden Seiten, wenn Sie mit der Maschine nicht vertraut sind. Schulung Mäher, die auf der Stelle wenden können, sind aufgrund ihrer einzigartigen Lenkeigenschaften weitaus beweglicher als typische Aufsitzmäher. Lesen Sie diesen Abschnitt vollständig, bevor Sie versuchen, den Mäher mit dem Motor zu bewegen. Wählen Sie eine niedrige Drehzahl und eine verringerte Fahrgeschwindigkeit beim ersten Betrieb des Mähers oder bis Sie mit den Steuerungen vertraut sind. Bewegen Sie die Steuerhebel beim ersten Betrieb nicht bis in die vorderste oder hinterste Position. Einsteigern wird außerdem empfohlen, sich auf einem harten Boden mit den Bewegungen des Mähers vertraut zu machen (z. B. Beton oder Asphalt), BEVOR versucht wird, die Maschine auf Rasen zu betreiben. Sofern der Bediener nicht mit der Mäherbedienung und dem Drehen auf der Stelle vertraut ist, kann der Rasen aufgrund zu aggressiver Manöver beschädigt werden. Lenkung Vorwärts- und Rückwärtsfahren Die Richtung und die Geschwindigkeit der Mäherbewegung unterliegen den Bewegungen der Steuerhebel auf den Seiten des Mähers. Der linke Hebel steuert das linke Rad. Der rechte Hebel steuert das rechte Rad. Einsteiger müssen den Mäher von Hand in einen offenen, achen Bereich schieben, in dem sich keine anderen Personen, Fahrzeuge oder Hindernisse benden (siehe Manuelles Bewegen der Maschine im Abschnitt Betrieb). Um den Mäher aus eigener Kraft in Betrieb zu setzen, muss der Bediener im Fahrersitz sitzen und den Motor starten (siehe Abschnitt Vor dem Starten des Motors im Abschnitt Betrieb). Stellen Sie die Motordrehzahl auf Leerlauf, aber kuppeln Sie die Messer nicht ein. Drehen Sie die Steuerhebel nach innen. Sofern die Steuerhebel nicht nach vorn oder hinten bewegt wurden, bewegt sich auch der Mäher nicht. Bewegen Sie beide Steuerhebel langsam etwas nach vorn. Auf diese Weise beginnt der Mäher, gerade vorwärts zu fahren. Ziehen Sie die Steuerhebel in die neutrale Position zurück, sodass der Mäher stoppt. Ziehen Sie die Steuerhebel leicht zurück. Auf diese Weise kann der Mäher rückwärtsfahren. Schieben Sie die Steuerhebel nach vorn in die neutrale Position, um den Mäher zu stoppen. Drehen nach rechts Ziehen Sie während der Vorwärtsfahrt den rechten Hebel zurück in die neutrale Stellung, während Sie die Position des linken Hebels beibehalten. Auf diese Weise wird die Drehung des rechten Rads verlangsamt, sodass die Maschine in diese Richtung dreht. Drehen nach links Ziehen Sie während der Vorwärtsfahrt den linken Hebel zurück in die neutrale Stellung, während Sie die Position des rechten Hebels beibehalten. Auf diese Weise wird die Drehung des linken Rads verlangsamt, sodass die Maschine in diese Richtung dreht. Drehen auf der Stelle Ziehen Sie während der Vorwärtsfahrt beide Steuerhebel zurück, bis der Mäher stoppt oder deutlich langsamer wird. Wenn Sie dann einen Hebel leicht nach vorn drücken und den anderen leicht zurückziehen, dreht sich der Mäher. WARNUNG! Stellen Sie sicher, dass sich im Arbeitsbereich keine Steine oder anderen Objekte benden, die von den sich drehenden Messern herausgeschleudert werden könnten. Überrollbügel Legen Sie zum Betreiben der Maschine stets den Sicherheitsgurt an und verwenden Sie den Überrollbügel in der angehobenen und verriegelten Position. Ist der Überrollbügel gesenkt, besteht kein Überrollschutz. Ist es erforderlich, den Überrollbügel zu senken, dann legen Sie den Sicherheitsgurt nicht an. Sobald die Kopffreiheit es wieder erlaubt, heben Sie den Überrollbügel so schnell wie möglich wieder an. WARNUNG! Der Sicherheitsgurt muss immer angelegt werden, wenn sich der Überrollbügel in der angehobenen/aufrechten Position bendet. Vor dem Starten WARNUNG! Stellen Sie sicher, dass sich im Arbeitsbereich keine Steine oder anderen Objekte benden, die von den sich drehenden Messern herausgeschleudert werden könnten.

1. Lesen Sie vor dem Starten der Maschine

BETRIEBdie Abschnitte zur Sicherheit und die Informationen zu den Bedienelementen durch.

2. Führen Sie die tägliche Wartung vor dem

Starten durch (siehe Wartungsplan im Wartungsabschnitt).

3. Prüfen Sie, ob ausreichend Kraftstoff im Tank

4. Passen Sie die Sitzposition an.

Die folgenden Bedingungen müssen erfüllt sein, damit der Motor gestartet werden kann:

• Der Messerschalter muss nach unten in die ausgelöste Position gedrückt werden.

• Beide Steuerhebel der Lenkung/ Feststellbremse müssen sich in der arretierten (äußeren) Stellung benden. Anlassen des Motors

1. Setzen Sie sich auf den Sitz.

2. Heben Sie das Mähdeck in die

Transportposition an, indem Sie das Hubpedal nach vorn drücken.

3. Deaktivieren Sie die Mähmesser, indem Sie

den Messerschalter nach unten drücken.

4. Bewegen Sie die Steuerhebel der Lenkung/

Feststellbremse in die arretierte (äußere) Stellung.

5. Bewegen Sie den Gashebel in die

Mittelstellung. Wenn der Motor kalt ist, ziehen Sie den Choke-Hebel nach oben.

6. Stellen Sie das Kraftstofftankventil auf den

gewünschten Tank ein.

7. Stellen Sie den Stift für die Schneidwerkhöhe

in die gewünschte Position.

8. Schieben Sie den Zündschlüssel ein, und

drehen Sie diesen in die Startposition. WICHTIGE INFORMATION Aktivieren Sie den Anlasser jeweils nicht länger als fünf Sekunden. Startet der Motor nicht, warten Sie bis zum erneuten Start ca. zehn Sekunden.

9. Wenn der Motor startet, lassen Sie den

Zündschlüssel los, sodass dieser in die Stellung RUN zurückkehrt. Drücken Sie langsam den Chokeregelungsknopf hinein, wenn er zum Starten des kalten Motors verwendet wurde.

10. Stellen Sie die Motordrehzahl mit dem

Gashebel ein. Lassen Sie den Motor vor der Nutzung für kurze Zeit bei mittlerer Drehzahl und halbem Gas laufen. VERWENDEN SIE ZUM MÄHEN DIE VOLLE DREHZAHL (ohne Choke). Fahren

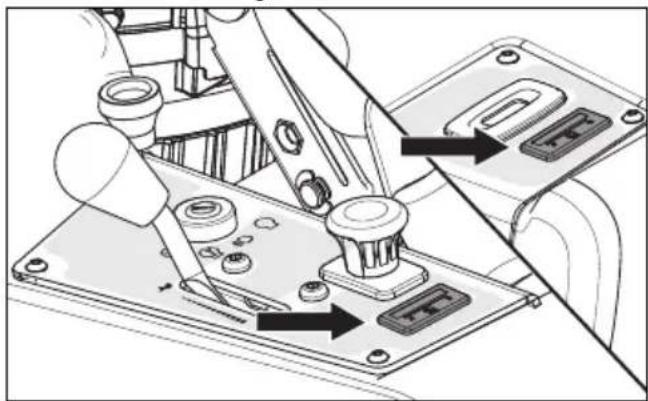

1. Lösen Sie die Feststellbremse, indem Sie die

Steuerhebel der Lenkung/Feststellbremse gleichzeitig nach innen in die Neutralstellung bringen. HINWEIS: Der Mäher verfügt über ein System zur Erkennung der Fahrerpräsenz. Wenn der Fahrer versucht, den Fahrersitz bei laufendem Motor zu verlassen, ohne dass zunächst die Feststellbremse eingelegt wird, dann wird der Motor abgeschaltet.

2. Lösen Sie die Höheneinstellung des

Mähdecks durch Drücken des Pedals nach vorn, um das Deck in die gewählte Einstellung abzusenken.

3. Gashebel auf Vollgas stellen.

4. Schalten Sie das Mähdeck ein, indem Sie den

Messerschalter nach oben ziehen. WARNUNG! Stellen Sie sicher, dass sich niemand in der Nähe des Mähers bendet, wenn der Messerschalter betätigt wird.

BETRIEB5. Ziehen Sie die Steuerhebel nach innen und bewegen Sie beide Steuerhebel leicht nach vorn, um in einer geraden Linie vorwärts zu fahren. Stoppen des Motors

1. Bringen Sie den Gashebel in die

Minimalposition (Schildkrötensymbol).

2. Bewegen Sie die Steuerhebel der Lenkung/

Feststellbremse gleichzeitig nach außen in die Feststellbremsenposition.

3. Schalten Sie das Mähdeck aus, indem Sie

den Messerschalter nach unten drücken.

4. Heben Sie das Mähdeck an, indem Sie die

Pedale nach vorn in die Transportstellung drücken. Wurde der Motor stark beansprucht, lassen Sie diesen mindestens sechzig Sekunden im Leerlauf laufen, um vor dem Stoppen die normale Betriebstemperatur zu erreichen. Wenn Sie Verschleiß an den Zündkerzen vermeiden möchten, vermeiden Sie es, den Motor längere Zeit im Leerlauf laufen zu lassen.

5. Bringen Sie den Zündschalter in die

Stoppposition, und ziehen Sie den Zündschlüssel ab. Ziehen Sie den Schlüssel beim Verlassen des Mähers stets ab, um eine unbefugte Nutzung zu verhindern. WICHTIGE INFORMATIONEN Wenn Sie anhalten und die Maschine verlassen, müssen Sie die beiden Steuerhebel der Lenkung/ Feststellbremse gleichzeitig in die verriegelte Position nach außen verschieben. WICHTIGE INFORMATION Wird der Zündschalter in einer anderen Stellung als OFF belassen, entlädt sich der Akku. Einsatz an Steigungen Lesen Sie die Sicherheitshinweise zum Fahren am Hang im Abschnitt Sicherheit.

• Fahren Sie Hänge mit der geringstmöglichen Geschwindigkeit hinauf oder hinunter.

• Wenn ein vollständiges Anhalten erforderlich ist, ziehen Sie die Steuerhebel der Lenkung/ Feststellbremse in die neutrale Position und drücken Sie sie nach außen, um die Feststellbremse zu betätigen.

• Ziehen Sie die Steuerhebel der Lenkung/ Feststellbremse wieder in die mittlere Position, und drücken Sie diese zum Vorwärtsfahren nach vorn.

• Versuchen Sie auf Hängen nicht anzuhalten oder die Geschwindigkeit zu ändern.

• Vollziehen Sie alle Drehungen langsam. WARNUNG! Fahren Sie den Rider nicht auf Hängen mit einer Neigung von mehr als 10 Grad. Fahren Sie Hänge hinauf und hinunter, nicht quer zum Hang. Vermeiden Sie plötzliche Richtungsänderungen. Tipps zum Mähen

• Achten Sie auf ache Steine und andere feststehende Objekte, um Kollisionen zu vermeiden.

• Beginnen Sie mit einer hohen Schnitthöhe, und verringern Sie diese, bis das gewünschte Ergebnis erreicht ist. Schneiden Sie einen durchschnittlichen Rasen auf 63,5 mm in der kühlen Jahreszeit und auf über 76,2 mm in den heißen Monaten. Mähen Sie häug nach moderatem Wachstum, um einen gesünder aussehenden Rasen zu erzielen.

• Für eine optimale Schnittleistung mähen Sie das Gras zweimal auf mehr als 15,2 cm Höhe. Setzen Sie den ersten Schnitt relativ hoch an und den zweiten auf der gewünschten Höhe.

• Optimale Mähergebnisse werden bei hoher Motordrehzahl (schnelle Messerrotation) und bei langsamer Geschwindigkeit (langsame Bewegung) erzielt. Ist das Gras nicht zu lang und dicht, kann die Fahrgeschwindigkeit erhöht werden, ohne das Ergebnis zu beeinträchtigen.

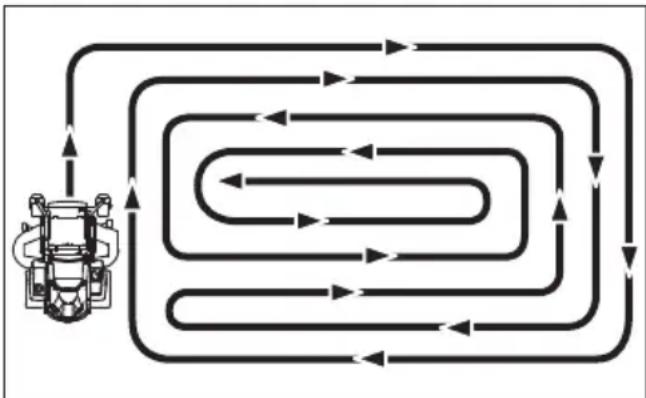

• Wenn Sie große Flächen mähen, beginnen Sie damit, nach rechts zu drehen, damit der Grasschnitt weg von Sträuchern, Zäunen, Wegen usw. ausgeworfen wird. Mähen Sie danach ein oder zwei Runden in der entgegengesetzten Richtung und drehen Sie nach links, bis Sie fertig sind.

• Die besten Ergebnisse werden durch häuges Mähen erzielt. Der Rasen wird gleichmäßiger, und der Schnitt wird besser über den Mähbereich verteilt. Die Gesamtdauer wird nicht verlängert, da Sie eine höhere

BETRIEBGeschwindigkeit verwenden können, ohne das Ergebnis zu beeinträchtigen.

• Vermeiden Sie, nassen Rasen zu mähen. Das Ergebnis fällt schlechter aus, da die Räder in den weichen Rasen einsinken, Klumpen bilden und sich Rasenschnitt unter der Abdeckung absetzt.

• Spülen Sie die Unterseite des Mähdecks nach dem Einsatz mit einem Schlauch ab. Beim Reinigen muss das Mähdeck in die Transportposition angehoben werden. Stellen Sie sicher, dass der Motor ausgeschaltet und abgekühlt ist.

• Verwenden Sie Druckluft, um die Oberseite des Mähdecks zu reinigen. Vermeiden Sie es, die Oberseite, den Motor und die elektrischen Komponenten abzuspülen.

• Wird das Mulch-Kit verwendet, müssen Sie häuger mähen. WARNUNG! Nehmen Sie keine Einstellungen vor, es sei denn, folgende Bedingungen sind erfüllt:

• der Motor ist gestoppt,

• der Zündschlüssel ist abgezogen,

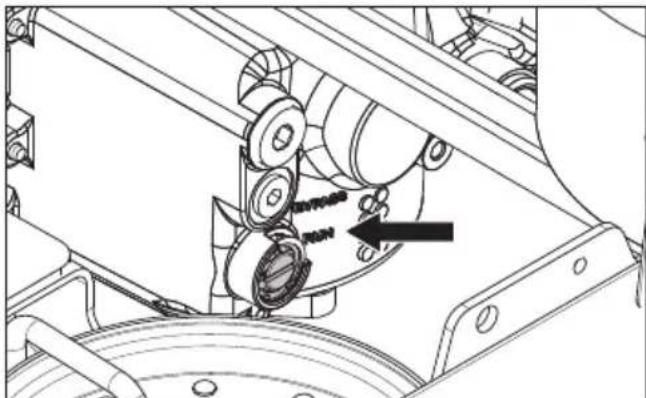

• die Feststellbremse ist aktiviert Manuelles Bewegen der Maschine Bypassventile Mit Hilfe der Bypassventile wird der Druck aus dem System abgelassen, damit die Maschine per Hand bewegt werden kann, wenn sie nicht in Betrieb ist. Hydropumpen Wenn Sie den Mäher schieben oder ziehen, aktivieren Sie die Bypassventile an beiden Schaltgetrieben. Der Zugang zu den Ventilen ist von der unten an der Rückseite des Gerätes möglich. Die Bypassventile benden sich vorn an den Innenseiten der Schaltgetriebe. Stellen Sie das Schneidwerk in die niedrigste Position, wenn Sie auf die Pumpenventile zugreifen. Zum Ausschalten der Pumpen drehen Sie den Schlitz am Pumpenventil um 45° im Uhrzeigersinn aus der Stellung RUN in die Stellung BYPASS. Beim Verladen der Maschine auf Laster und Anhänger lassen Sie das Gerät im langsamen Gang die Laderampe hinauffahren. HEBEN SIE DAS GERÄT NICHT AN! Die Maschine darf nicht von Hand angehoben werden. WARNUNG! Gehen Sie besonders umsichtig vor, wenn Sie die Maschine mithilfe von Rampen auf einen Anhänger oder Lkw verladen. Der Sturz der Maschine von der Rampe kann schwere Verletzungen oder den Tod zur Folge haben.

BETRIEBWartungsplan Im Folgenden nden Sie eine Liste der obligatorisch auszuführenden Wartungsmaßnahmen am Gerät. Suchen Sie für die Maßnahmen, die nicht in diesem WARTUNG TÄGLICH MINDESTE- NS EINMAL PRO JAHR WARTUNGSINTERVALL IN STUNDEN VORHER NACH- HER 50 250 500 PRÜFUNG Einstellung der Feststellbremse

Motorölstand (bei jedem Auftanken)

Auf Kraftstoff- und Öllecks

Auf lose Teile (Schrauben, Muttern)

Auf Mähdeckbeschädigung

REINIGEN Kühllufteinlass des Motors

Rund um Riemen und Riemenscheiben

Kühllufteinlass des Motors

Luftlter-Schaumvorlter

Luftlter-Papierltereinsatz

AUSSERDEM Auspufftopf/Funkenunterdrückung prüfen

Motor und Messer starten und auf ungewöhnliche Geräusche achten

Mähermesser schärfen

Bedienungshandbuch beschrieben sind, eine autorisierte Kundendienstwerkstatt auf. Es wird ein jährlicher Service durch eine autorisierte Servicewerkstatt empfohlen, um die Maschine in einem optimalen Betriebszustand zu halten und für sicheren Betrieb zu sorgen. Lesen Sie die Informationen unter Allgemeine Wartung im Abschnitt Sicherheit. ● = In dieser Bedienungsanleitung beschrieben ♦ = Nicht in dieser Bedienungsanleitung beschrieben ■ = Siehe Handbuch des Motorherstellers

Erster Wechsel nach 8 bis 10 Stunden. Beim Betrieb unter schwerer Belastung oder bei hohen Umgebungstemperaturen alle 50 Stunden wechseln.

Bei staubigen Arbeitsbedingungen öfter reinigen und austauschen.

Dies ist von einer Vertragswerkstatt auszuführen. WARNUNG! Vor Wartungsarbeiten oder Einstellungen:

• Feststellbremse anziehen.

• Bringen Sie den Messerschalter in die ausgeschaltete Stellung.

• Bringen Sie den Zündschalter in die Stellung OFF (Aus) und ziehen Sie den Zündschlüssel ab.

• Stellen Sie sicher, dass alle Messer und beweglichen Teile zum Stillstand gekommen sind.

WARTUNGWARTUNG TÄGLICH MIND- ESTENS EINMAL PRO JAHR WARTUNGSINTER-

VORHER NACH- HER 50 250 500 PRÜFUNG Gas- und Chokezüge, Einstellung

Mähdeck, Einstellung

Zustand von Riemen und Riemenscheiben

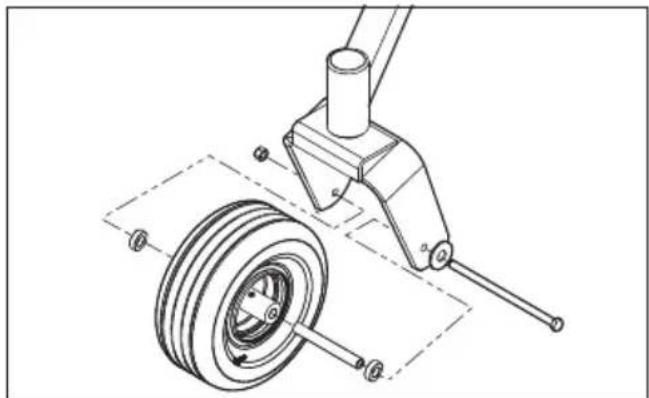

Schwenkräder (alle 200 Stunden)

Ventilspiel des Motors

Luftlter-Schaumvorlter

Luftlter-Papierltereinsatz

Hydrauliköl (alle 500 Stunden)

Hydrauliköllter (alle 500 Stunden)

AUSSERDEM Anlasser demontieren und kontrollieren

500-Stunden-Service durchführen

● = In dieser Bedienungsanleitung beschrieben ♦ = Nicht in dieser Bedienungsanleitung beschrieben ■ = Siehe Handbuch des Motorherstellers

Erster Wechsel nach 8 bis 10 Stunden. Beim Betrieb unter schwerer Belastung oder bei hohen Umgebungstemperaturen alle 50 Stunden wechseln.

Bei staubigen Arbeitsbedingungen öfter reinigen und austauschen.

Dies ist von einer Vertragswerkstatt auszuführen. WARNUNG! Schließen Sie die Akkuklemmen nicht kurz, indem Sie mit einem Schraubenschlüssel oder mit einem anderen Objekt beide Klemmen gleichzeitig berühren. Bevor Sie den Akku anschließen, legen Sie Metallarmbänder, Armbanduhren, Ringe etc. ab. Der Pluspol muss zuerst angeschlossen werden, um Funken durch unbeabsichtigte Erdung zu vermeiden. WICHTIGE INFORMATION Der Mäher ist mit einem negativ geerdeten 12-Volt-System ausgestattet. Das andere Fahrzeug muss ebenfalls über ein negativ geerdetes 12-Volt- System verfügen. Verwenden Sie den Mäher nicht zum Fremdstarten anderer Fahrzeuge. ACHTUNG! Tragen Sie bei Arbeiten an Akkus stets eine Schutzbrille.

WARTUNGAkku Wenn der Akku zum Starten des Motors zu schwach ist, muss er nachgeladen werden. Verwendung von Überbrückungskabeln

1. Verbinden Sie die beiden Enden des

ROTEN Kabels mit der PLUSKLEMME (+) beider Akkus. Achten Sie darauf, dass kein Kurzschluss zur Karosserie entsteht.

2. Verbinden Sie ein Ende des SCHWARZEN

Kabels mit der MINUSKLEMME (-) des geladenen Akkus.

3. Verbinden Sie das andere Ende

des SCHWARZEN Kabels mit einer KAROSSERIE-ERDUNG am Mäher mit dem entladenen Akku (nicht in der Nähe von Kraftstofftank und Akku). Gehen Sie beim Entfernen der Kabel in umgekehrter Reihenfolge vor.

1. Entfernen Sie das SCHWARZE Kabel erst

von der Karosserie und dann vom geladenen Akku.

2. Entfernen Sie zuletzt das ROTE Kabel von

beiden Akkus. Ihr Mäher verfügt über einen wartungsfreien Akku, der keine Wartung benötigt. Durch das regelmäßige Auaden des Akkus mit einem automatischen Ladegerät wird jedoch ihre Lebensdauer verlängert.

• Halten Sie den Akku und die Klemmen sauber.

• Achten Sie darauf, dass die Akkuschrauben festgezogen sind.

• Ladezeiten können Sie dem Diagramm entnehmen. STD. AKKU LADE- ZU- STAND

VOLLEN LADUNG BEI 27

Maximale Rate bei: 50 A 30 A 20 A 10 A 12,6 V 100 % - VOLLST. AUFLADUNG - 12,4 V 75 % 20 Min. 35 Min. 48 Min. 90 Min. 12,2 V 50 % 45 Min. 75 Min. 95 Min. 180 Min. 12,0 V 25 % 65 Min. 115 Min. 145 Min. 280 Min. 11,8 V 0 % 85 Min. 150 Min. 195 Min. 370 Min. *Die Ladezeit hängt von der Akkukapazität, dem Zustand, dem Alter, der Temperatur sowie von der Efzienz des Ladegeräts ab WICHTIGE INFORMATION Entfernen Sie keine Deckel oder Abdeckungen. Sie müssen den Elektrolyt-Füllstand weder prüfen noch ergänzen. Verwenden Sie stets zwei Schlüssel für die Klemmenschrauben. ACHTUNG! Blei-Säure-Akkus erzeugen explosive Gase. Halten Sie Funken, offenes Licht und Tabakwaren von Akkus fern. Akku ausbauen Korrosion und Schmutz auf Akku und Klemmen können dazu führen, dass der Akku nicht die volle Leistung erreicht.

1. Heben Sie den Sitz an und drehen Sie ihn

ganz nach vorn, bis er vom Sitzgestänge abgestützt wird.

2. Entfernen Sie die Schraube und die Mutter

von der Akkuhalterung und entfernen Sie die Halterung des Akkus.

3. Lösen Sie mit zwei Schraubenschlüsseln das

SCHWARZE Akkukabel und dann das ROTE Akkukabel.

4. Nehmen Sie den Akku vorsichtig aus dem

5. Reinigen Sie den Akku mit klarem Wasser,

und lassen Sie ihn trocknen.

6. Reinigen Sie die Klemmen und die

Akkukabelenden mit einer Drahtbürste. Austausch

7. Setzen Sie einen neuen Akku an die Stelle

des alten ein, mit den Anschlüssen in der gleichen Position.

8. Schließen Sie zuerst das ROTE Akkukabel an

9. Verbinden Sie das SCHWARZE Massekabel

mit der MINUSKLEMME (-) des Akkus.

10. Befestigen Sie den Akku mit der Halterung,

die in Schritt 2 ausgebaut wurde.

WARTUNGSchneidwerkwartung Bei allen Wartungsarbeiten am Schneidwerk muss der Mäher auf einer ebenen Fläche stehen. Schalten Sie den Motor aus und betätigen Sie die Handbremse. Entfernen Sie die Schneidwerkschutzvorrichtungen. Schneidmesser Wenn Sie das optimale Ergebnis erzielen möchten, müssen die Messer scharf und unbeschädigt sein. Durch Hindernisse verbogene oder beschädigte Messer austauschen. VORSICHT! Die Messer sind scharf. Bei der Arbeit die Hände mit Handschuhen schützen und/oder die Messer mit einem dicken Tuch umwickeln. Die Messer müssen von einer autorisierten Servicewerkstatt geschärft werden. Lassen Sie die Werkstatt entscheiden, ob ein Messer repariert/geschliffen werden kann oder ersetzt werden muss. Wuchten Sie die Messer nach dem Schärfen aus. Prüfen Sie die Messerbefestigungen. Messerwechsel

1. Entfernen Sie die Messerschraube, indem Sie

diese gegen den Uhrzeigersinn drehen.

2. Installieren Sie das neue oder geschärfte

Messer mit der Seite „GRASS SIDE“ nach unten oder mit der Seite „THIS SIDE UP“ zum Gehäuse des Schneidwerks.

3. Ziehen Sie die Messerschraube fest.

4. Ziehen Sie die Messerschraube mit 122 Nm

fest. WICHTIGE INFORMATION Die spezielle Messerschraube wurde wärmebehandelt. Verwenden Sie bei Bedarf eine Schraube von Husqvarna. Verwenden Sie keine geringerwertigen Komponenten. Keilriemen Alle 100 Betriebsstunden prüfen. Auf Risse und große Knicke prüfen. HINWEIS: Der Riemen weist bei normalem Betrieb kleine Risse auf. Hauptriemen Ausbauen des Hauptriemens Stellen Sie den Mäher auf eine ebene Oberäche und betätigen Sie die Feststellbremse. Senken Sie das Schneidwerk in die unterste Schnittposition ab.

1. Bauen Sie die Fußplatte und die

Riemenabdeckungen aus.

2. Entfernen Sie Schmutz oder Gras rund

um das Mähdeckgehäuse und von der Mähdeckoberäche.

3. Entfernen Sie die Riemenführung mit einem

1/2-Zoll-Schraubenschlüssel und legen Sie die Riemenführung beiseite.

4. Verschieben Sie den Arm mit einem 1/2-Zoll-

Spezialwerkzeug (Stange) und mit Hilfe der rechteckigen Öffnung im Arm der Pumpenrolle gegen den Uhrzeigersinn, um den Riemen zu entspannen.

5. Heben Sie den Riemen vorsichtig über die

Oberseite der Rollen im Mähdeckgehäuse.

6. Entfernen Sie den Riemen aus dem Bereich

der elektrischen Kupplung an der Motorwelle. Einbauen des Hauptriemens HINWEIS: Informationen zum einfachen Installieren des Hauptriemens nden Sie auf dem Aufkleber am Mähdeck.

1. Legen Sie den Riemen um die

Riemenscheiben, mit Ausnahme der mittleren Spindelriemenscheibe.

2. Schieben Sie den Riemenscheibenarm

mit einer 1/2-Zoll-Stange nach links. Wenn genügend Spiel vorhanden ist, schieben Sie den Riemen auf die mittlere Spindelriemenscheibe.

3. Installieren Sie die Riemenführung, die in

Schritt 3 oben entfernt wurde.

4. Kontrollieren Sie den Riemenverlauf anhand

des Aufklebers und stellen Sie sicher, dass der Riemen nicht verdreht ist.

5. Stellen Sie die Riemenspannung durch

Drehen der Augenschraubenmutter, bis etwa 22,2 mm – 25,4 mm des Gewindes außerhalb der Mutter sichtbar sind.

WARTUNG6. Die Riemenspannung muss 27–31 kg betragen.

7. Bringen Sie die Riemenschutzvorrichtungen

auf beiden Spindelgehäusen wieder an und sichern Sie sie mit Befestigungselementen. Pumpenriemen Die Riemen sind nicht einstellbar und müssen ausgetauscht werden, wenn sie aufgrund von Verschleiß rutschen. Stellen Sie den Mäher auf einer ebenen Fläche ab. Feststellbremse anziehen.

1. Entfernen Sie die Schneidwerkriemen.

2. Bauen Sie den Kupplungsanschlag aus, um

Zugang zum Riemen zu erhalten.

3. Nehmen Sie das Kupplungsseil ab.

4. Verschieben Sie den Arm mit einem

1/2-Zoll-Spezialwerkzeug (Stange) und mit Hilfe der rechteckigen Öffnung im Arm der Pumpenrolle, um den Riemen zu entspannen.

5. Nehmen Sie den Riemen vom Motor und den

Pumpenriemenscheiben herunter. Einbau

1. Legen Sie den Riemen um die

Riemenscheibe und dann um die linke Riemenscheibe der Pumpe.

2. Führen Sie den Riemen um die Innenseite der

3. Verschieben Sie den Arm mit einem

1/2-Zoll-Spezialwerkzeug (Stange) und mit Hilfe der rechteckigen Öffnung im Arm der Pumpenrolle, um den Riemen zu entspannen.

4. Halten Sie mit dem Spezialwerkzeug (Stange)

die Laufrolle und legen dabei den Riemen um die rechte Pumpenriemenscheibe.

5. Bauen Sie den Kupplungsanschlag wieder

ein und befestigen Sie ihn. Bringen Sie den Schneidwerksriemen wieder an.

6. Prüfen Sie die Riemenspannung. Drehen Sie

zum Spannen des Riemens die Mutter an der Laufrollen-Augenschraube. Die empfohlene Spannung des Riemens beträgt 12 kg. Einstellen des Mähdecks Nivellierung des Schneidwerks Zur Justierung des Schneidwerks muss der Mäher auf einer ebenen Fläche stehen. Stellen Sie sicher, dass die Reifen über den richtigen Druck verfügen. Siehe Reifendruck in diesem Abschnitt. Ist der Reifendruck zu hoch oder zu niedrig, kann das Schneidwerk nicht richtig justiert werden. Die falsche Einstellung des Mähdecks führt zu ungleichmäßigen Mähergebnissen. Höhe und Neigung des Schneidwerks werden durch vier Schrauben reguliert. Stellen Sie das Schneidwerk hinten etwas höher ein. HINWEIS: Um die Genauigkeit der Nivellierung sicherzustellen, muss vor dem Nivellieren des Schneidwerks der Schneidwerksantriebsriemen eingebaut werden.

1. Tragen Sie schwere Handschuhe. Drehen Sie

jede äußere Messerspitze so, dass sie auf das Schneidwerk von Seite zu Seite gesehen ausgerichtet ist.

2. Messen Sie von der Bodenäche zur

Unterseite der Messerspitze auf der Auswurfseite des Schneidwerks. Zeichnen Sie diese Messung auf. Prüfen Sie, ob die Messung auf der gegenüberliegenden Seite mit der vorherigen übereinstimmt.

WARTUNGWenn eine Justierung erforderlich ist, lösen Sie die Sicherungsmutter und verstellen die Befestigungsschraube nach oben, bis beide von Seite zu Seite vorgenommenen Messungen übereinstimmen. Notieren Sie die Messung.

3. Drehen Sie die beiden äußeren Messer,

bis sie mit dem Schneidwerk von vorn nach hinten ausgerichtet sind. Verstellen Sie die hinteren Befestigungsschrauben nach oben oder unten, bis die hinteren Messerspitzen des Schneidwerks hinten 3,175 mm– 9,525 mm höher liegt als die vorderen Messerspitzen.

4. Überprüfen Sie die Messungen erneut.

Die Messerspitzenhöhe muss von Seite zu Seite gleich sein. Auf der Rückseite müssen die Messerspitzen 3,175 mm–9,525 mm höher sein als die vordere Messung. Auf der Vorderseite müssen die Messerspitzen von Seite zu Seite gleich sein. HINWEIS: Hierdurch wird das Mähdeck in eine Standardmessposition gebracht. Je nach Art zu mähenden Grases oder je nach Umgebungsbedingungen können zusätzliche Einstellungen erforderlich sein, um den gewünschten Schnitt zu erhalten. Spannrollenfeder des Mähdecks Beim Mähen von 5,1 cm oder weniger kann die Einstellung der Mähdeckfedern erforderlich werden. Für den Zugang zu den Federn muss der Sitz nach vorn geneigt werden. Lösen Sie die Mutter zur Einstellung der Federspannung. Einstellung auf Neutral Bei der Einstellung muss die Maschine auf einer ebenen Fläche stehen und die Feststellbremse angezogen sein.

1. Heben Sie die Hinterräder der Maschine an

und stützen Sie sie mit Stützböcken ab.

2. Starten Sie den Motor. Wenn sich eines

der beiden Räder dreht, während bei der Maschine die Feststellbremse angezogen ist, muss das Neutralgestänge für das entsprechende Rad eingestellt werden.

3. Für den Zugriff auf das Steuergestänge lösen

Sie den Sitz und drehen Sie ihn nach vorn.

4. Entfernen Sie den Stift von der vorderen

Kupplung, und bewahren Sie ihn auf.

5. Drehen Sie die Sechskantmutter mit der

Hand in eine der Richtungen, bis sich das Rad nicht mehr dreht.

6. Drehen Sie die Sechskantmutter erneut und

zählen Sie die Anzahl der Umdrehungen anhand der achen Flächen der Mutter. Hören Sie auf zu drehen, wenn sich das Rad in die entgegengesetzte Richtung dreht.

7. Drehen Sie die Mutter zurück, um die Hälfte

der Anzahl der Umdrehungen wie in Schritt 6.

8. Wiederholen Sie dies mit dem

gegenüberliegenden Rad, falls nötig.

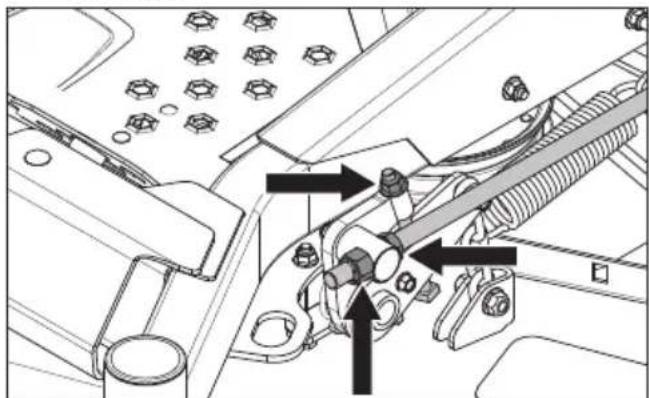

WARTUNGFeststellbremse WARNUNG! Eine fehlerhafte Einstellung führt zu geringerer Bremswirkung und kann einen Unfall verursachen. Sorgen Sie per Sichtprüfung dafür, dass die Steuerhebel der Lenkung, die Verbindungen bzw. die Schalter der Feststellbremse unbeschädigt sind. Führen Sie eine Standprüfung durch, und prüfen Sie, ob die Bremskraft ausreicht.

9. Führen Sie die gleichen Einstellungen an

den beiden Feststellbremshebeln durch. Um Anpassungen vorzunehmen, entfernen Sie die Nietstifte aus der Manschette und schieben Sie die Manschette hoch.

10. Wenn die Feststellbremse den Stillstandstest

nicht besteht oder gewartet werden musste, muss sie unter Umständen eingestellt werden. Die Feder muss eine zusammengedrückte Länge haben, die 12,7 mm kürzer ist als die freie Länge. Ziehen Sie die Muttern, mit denen die Bremsenfeder gehalten wird, falls erforderlich an.

11. Ziehen Sie zum Ändern der

Feststellbremswirkung die Gelenkschraube an, bis das gewünschte Ansprechen der Bremse erreicht ist. Reifendrücke Der Luftdruck muss 103 kPa/1 bar für alle Reifen betragen. WICHTIGE INFORMATION Füllen Sie KEIN Dichtmittel oder Schaum in die Hinterreifen. Übermäßige Belastung durch Reifen mit Schaumfüllung kann zu vorzeitigen Ausfällen führen. Verwenden Sie stets die vom OEM angegebenen Reifen. Sicherheitssystem Die Maschine verfügt über ein Sicherheitssystem, das das Starten oder Fahren unter den folgenden Bedingungen verhindert. Der Motor kann nur unter folgenden Bedingungen gestartet werden:

• Das Mähdeck ist ausgeschaltet.

• Die Steuerhebel der Lenkung/Feststellbremse benden sich in der äußeren, verriegelten Neutralstellung, wobei zu beachten ist, dass die Feststellbremse für einen sicheren Start vollständig betätigt sein muss. HINWEIS: Wenn die Steuerhebel der Lenkung/ Feststellbremse nicht in der vollständig äußeren Position bleiben, kann die Spannung eingestellt werden. (Siehe Feststellbremse in diesem Abschnitt). Inspizieren Sie die Maschine täglich, um sicherzustellen, dass das Sicherheitssystem funktioniert. Versuchen Sie hierzu, den Motor zu starten, wenn eine dieser Bedingungen nicht erfüllt ist. Verändern Sie die Bedingungen, und versuchen Sie es erneut. Stellen Sie sicher, dass der Motor stoppt, wenn die Feststellbremse nicht aktiviert ist und der Bediener seinen Sitz verlässt. Stellen Sie sicher, dass der Motor stoppt, wenn die Mähmesser aktiviert sind und der Bediener seinen Sitz verlässt. WICHTIGE INFORMATION Um fahren zu können, muss der Fahrer im Sitz sitzen und die Steuerhebel der Lenkung/Feststellbremse müssen in die aktivierte (äußere) Position gebracht werden. Anderenfalls wird der Motor stoppen.

WARTUNGDer Abstand zwischen Rollen und Boden muss ca. 6,35 mm betragen. Justieren Sie nicht die Rollen, um das Schneidwerk zu stützen. Reinigung ACHTUNG! Tragen Sie beim Reinigen und Waschen immer einen Augenschutz. Durch regelmäßiges Reinigen und Waschen, vor allem unter dem Mähdeck, lässt sich die Lebensdauer der Maschine verlängern. Gewöhnen Sie sich an, die Maschine direkt nach der Nutzung (nach dem Abkühlen) zu reinigen, bevor der Schmutz haften bleibt. Sprühen Sie kein Wasser auf das Mähdeck. Verwenden Sie Druckluft, um die Oberseite des Mähdecks zu reinigen. Reinigen Sie das Schneidwerk regelmäßig mit Wasser unter Normaldruck. Verwenden Sie keinen Hochdruck- oder Dampfreiniger. Vermeiden Sie es, den Motor und elektrische Komponenten mit Wasser zu besprühen. Reinigen Sie heiße Flächen nicht mit kaltem Wasser. Lassen Sie die Einheit vor dem Waschen abkühlen. Hardware Täglich prüfen. Prüfen Sie die gesamte Maschine auf lose oder fehlende Teile. Schwenkräder Alle 200 Stunden prüfen. Prüfen Sie, ob sich die Rollen frei bewegen lassen. Bauen Sie zum Austauschen die Mutter und den Rollenbolzen aus. Ziehen Sie die Rolle aus der Gabel. Der Einbau erfolgt in umgekehrter Reihenfolge zum Ausbau. Ziehen Sie den Rollenbolzen fest. Ziehen Sie ihn mit einem Drehmoment von 67,8 Nm fest. HINWEIS: Die Räder müssen sich frei drehen lassen, doch die Achsdistanzstücke nicht. Lassen sich die Räder nicht frei drehen, konsultieren Sie den Händler für einen Service.Schwimmrollen Benden sich die Schwimmrollen im Mähdeck in der korrekten Position, verhindern sie das Schwimmen bei den meisten Untergründen. Justieren Sie nicht die Rollen, um das Schneidwerk zu stützen. WICHTIGE INFORMATION Passen Sie die Schwimmrollen an, wenn sich der Mäher auf ebenem Grund bendet. Um Schäden am Schneidwerk zu verhindern, dürfen die Schwimmrollen nicht zum Stützen des Schneidwerks justiert werden. Die Schwimmrollen können in drei Positionen eingestellt werden.

• Oben 38 mm–64 mm Grashöhe

• Mitte 64 mm–102 mm Grashöhe

• Unten 102 mm–127 mm Grashöhe

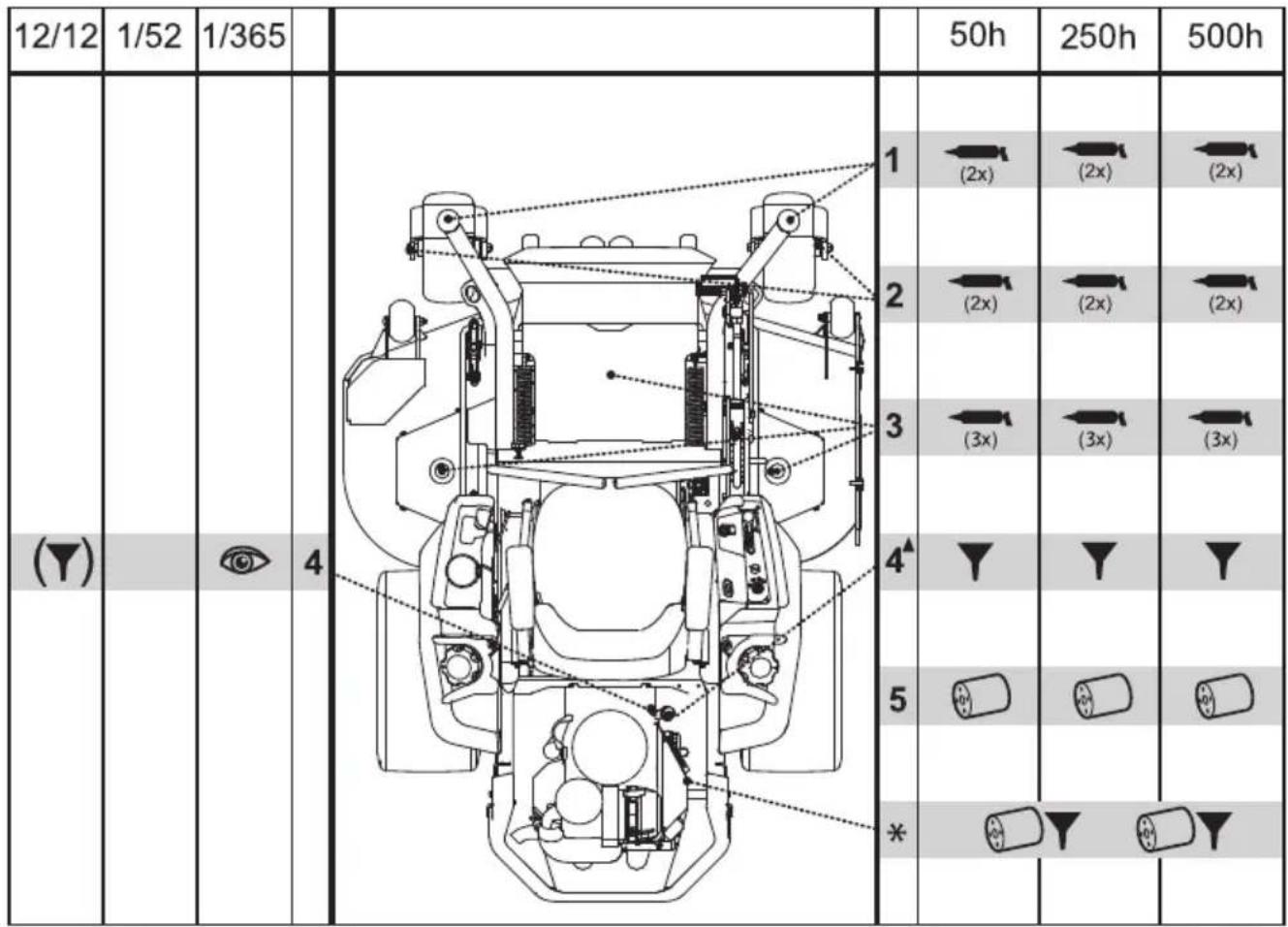

WARTUNGSchmierplan Allgemein Ziehen Sie den Zündschlüssel ab, um unbeabsichtigte Bewegungen während des Schmierens zu vermeiden. Beim Schmieren mit der Ölkanne muss die Ölkanne mit Motoröl gefüllt sein. Verwenden Sie beim Schmieren mit Fett nur hochwertiges Molybdändisuldfett, sofern nicht anders angegeben. Für den täglichen Gebrauch muss die Maschine zweimal pro Woche geschmiert werden. Wischen Sie überschüssiges Schmiermittel nach dem Schmieren ab. Es ist wichtig, dass kein Schmiermittel auf die Riemen oder die Antriebsächen an den Riemenscheiben gelangt. Wenn dies der Fall ist, reinigen Sie diese mit Alkohol. Sollte der Riemen auch nach der Reinigung noch rutschen, muss er ersetzt werden. Benzin oder andere Erdölprodukte dürfen zur Reinigung von Riemen nicht verwendet werden.

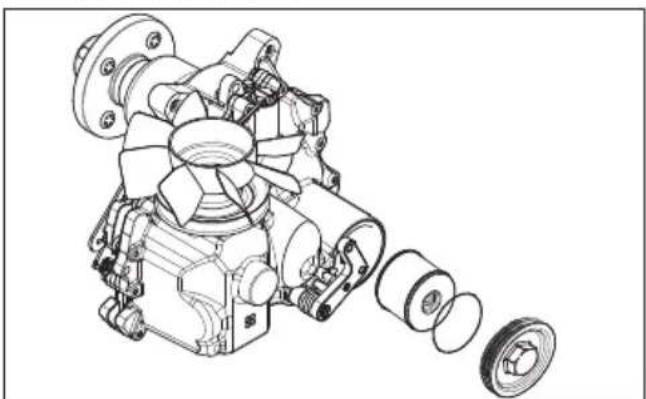

Erster Hydrauliköl- und Filterwechseln nach 100 Stunden, danach alle 400 Betriebsstunden wechseln. p Motoröl alle 50 Stunden wechseln. 12/12 Jährlich 1/52 Jede Woche 1/365 Jeden Tag Schmieren mit Fettpresse Filterwechsel Ölwechsel Flüssigkeitsstandkontrolle WARNUNG! Unter Druck stehendes Hydrauliköl hat genügend Kraft, um die Haut zu durchdringen und schwere Verletzungen zu verursachen. Bei Verletzungen durch austretende Flüssigkeit umgehend einen Arzt aufsuchen. Wird die Verletzung nicht sofort angemessen ärztlich behandelt, können schwere Infektionen oder Reaktionen die Folge sein. WICHTIGE INFORMATION Verwenden Sie geringe Mengen Schmiermittel. Entfernen Sie überschüssiges Schmiermittel, damit dieses nicht in Kontakt mit den Oberächen von Riemen oder Riemenscheibenantrieben kommt.

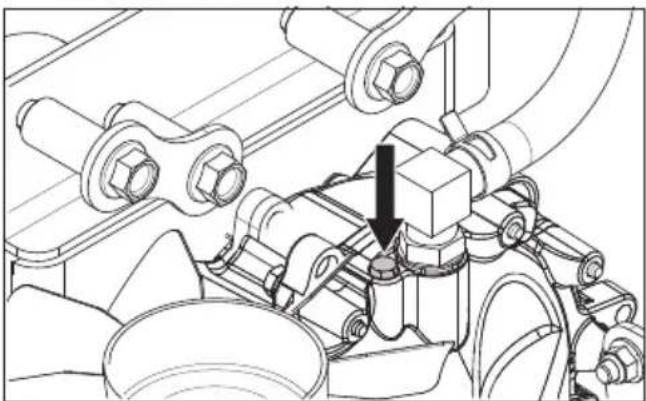

SCHMIERUNGMotoröl HINWEIS: Wechseln Sie das Motoröl bei warmem Motor. Siehe die Bedienungsanleitung des Motors für Empfehlungen zum korrekten Öl und Öllter für den Ölwechsel. WARNUNG! Der Motorablasshahn bendet sich in der Nähe des Schalldämpfers. Um Verbrennungen zu vermeiden, sollte der Motor ausgeschaltet und etwas abgekühlt sein, sodass der Motor noch warm ist, aber nicht die umliegenden Oberächen und das Öl.

1. Parken Sie auf ebener Fläche.

Feststellbremse anziehen.

2. Entfernen Sie Schmutz und Rückstände vom

Bereich um den Öleinfülldeckel.

3. Entfernen Sie den Deckel und den Messstab.

4. Suchen Sie den Ablassschlauch an der

rechten Rückseite des Motors unter dem Schalldämpfer. Platzieren Sie einen ausreichend großen Behälter unter dem Ende des Ablassschlauchs und entfernen Sie die Ölablassschraube.

5. Lassen Sie das Öl aus dem Motor ab.

6. Bringen Sie den Ablassschlauch wieder an

und ziehen Sie diesen fest an.

7. Füllen Sie den Motor mit neuem Öl bis zur

Unterseite des Einfüllrohrgewindes. Prüfen Sie den Ölstand mit dem Ölmessstab.

8. Drehen Sie den Einfülldeckel wieder fest,

wenn der Ölstand auf FULL (voll) steht.

9. Siehe Wartungsjournal bezüglich Ölprüfungs-

und Wechselintervalle. Rad- und Mähdeck-Schmiernippel Verwenden Sie nur Lagerfett guter Qualität. Markenfett (Mineralölrmen usw.) ist in der Regel von guter Qualität. Vorderradaufhängung Entfernen Sie die Staubkappe, damit der Schmiernippel frei liegt. Schmieren Sie mit einer Fettpresse, bis Fett an der oberen Scheibe austritt. Vordere Radlager Schmieren Sie mit 3 bis 4 Hüben aus einer Fettpresse je Radlager. Schneidwerkspindeln

10. Senken Sie das Mähdeck komplett ab.

11. Wird eine Schmierfettpistole ohne

Gummischlauch verwendet, muss die Fußplatte entfernt werden, damit Sie auf die mittlere Spindel zugreifen können.

12. Schmieren Sie mit einer Fettpresse, 2 bis

3 Hübe je Spindel. Getriebeölwechsel Filterwechsel/Flüssigkeitswechsel Der Hydraulikantrieb ist mit einem externen Filter für eine einfachere Wartung ausgestattet. Zur Sicherstellung einer konstanten Flüssigkeitsqualität und einer längeren Lebensdauer sollte der Öllter alle 400 Stunden ausgetauscht werden. Lassen Sie vor der Entsorgung des alten Öllters alles im Filter verbliebene Öl ablaufen. Füllen Sie Altöl in geeignete Behälter und entsorgen Sie dieses gemäß der geltenden Vorschriften. Folgender Vorgang wird bei eingebauter Pumpe und mit dem Fahrzeug auf ebenem Untergrund durchgeführt.

1. Parken Sie auf ebener Fläche.

Feststellbremse anziehen.

SCHMIERUNG2. Platzieren Sie einen Ölauffangbehälter mit einem Fassungsvermögen von 8 Litern unter dem Öllter.

3. Nehmen Sie den Öllterdeckel ab und

entsorgen Sie die Dichtung.

4. Entfernen Sie den Filter nach dem Ablassen

des Öls aus dem Gehäuse.

5. Setzen Sie einen neuen Filter und eine

neue Dichtung in den Filterdeckel ein und montieren Sie die Baugruppe im Getriebe. Drehen Sie es eine Dreiviertel- bis eine volle Umdrehung, nachdem die Filterdichtung den Filtersockel berührt.

6. Wiederholen Sie den Vorgang auf der

gegenüberliegenden Seite.

7. Entfernen Sie den oberen Entlüftungsstopfen

von der rechten und linken Getriebeseite, bevor Sie Öl einfüllen.

8. Füllen Sie 20W50 Motoröl nach, bis das Öl

unterhalb der oberen Getriebeöffnung sichtbar wird (rund 1,89 Liter je Getriebe, 3,78 Liter insgesamt).

9. Bringen Sie die Einfüllstopfen an

den Getrieben an, wenn das Öl den entsprechenden Füllstand erreicht hat. Ziehen Sie die oberen Einfüllstopfen mit 20 Nm fest.

10. Fahren Sie mit dem Befüllen der Getriebe

über den Ausgleichsbehälter fort, bis die Linie „FULL COLD“ erreicht ist. Hierzu werden weitere ca. 0,68 Liter benötigt.

11. Bringen Sie die Kappe des

Ausgleichsbehälters wieder an. Nicht zu fest anziehen. Getriebeentlüftung Aufgrund der Auswirkungen von Luft auf hydrostatische Antriebe muss das System entlüftet werden. Führen Sie das Verfahren zunächst durch, wenn die Fahrzeugräder den Boden nicht berühren. Wiederholen Sie es anschließend unter normalen Betriebsbedingungen. In einem hydrostatischen System können folgende Symptome auftreten:

• Geräuschentwicklung.

• Leistungsverlust nach kurzer Betriebsdauer.

• Hohe Betriebstemperatur und übermäßige Ölausdehnung.

• Verkürzte Komponentenlebensdauer. Das Entlüftungsverfahren muss immer angewendet werden, wenn das hydrostatische System zur Wartung geöffnet wurde, oder wenn Öl nachgefüllt wurde. Stellen Sie vor dem Starten sicher, dass der Ölfüllstand korrekt ist. Ist dies nicht der Fall, wie zuvor beschrieben nachfüllen. Siehe Manueller Transport der Maschine im Abschnitt Betrieb zum Einstellen der Verbindungsumgehungen.

1. Lösen Sie die Feststellbremse.

2. Sind die Umgehungsverbindungen offen

und dreht der Motor im schnellen Leerlauf, schieben Sie die Lenkhebel langsam nach vorn und nach hinten (fünf- oder sechsmal). Während des Entlüftens fällt der Ölfüllstand.

3. Sind die Umgehungsverbindungen

geschlossen und läuft der Motor, bewegen Sie die Lenkhebel langsam nach vorn und nach hinten (fünf- bis sechsmal). Prüfen Sie den Ölfüllstand, und füllen Sie nach dem Stoppen des Motors Öl nach.

4. Möglicherweise müssen Sie die Schritte 2

und 3 wiederholen, bis die gesamte Luft vollständig aus dem System entfernt wurde. Funktioniert der Hydraulikantrieb mit normaler Geräuschentwicklung und wird dieser bei normalen Drehzahlen vorwärts und rückwärtsbewegt, gilt er als entlüftet.

SCHMIERUNGProblem/Ursache Motor springt nicht an Messerschalter ist aktiviert Steuerungshebel nicht in der Feststellbremsenposition arretiert Entladener Akku Kontamination in Vergaser oder in der Kraftstofeitung Das Kraftstoffzufuhr-Abschaltventil ist geschlossen oder in der falschen Position Kraftstofflter oder Kraftstofeitung verstopft Zündsystem fehlerhaft Anlasser dreht den Motor nicht Entladener Akku Die Akkuanschlusskabelkontakte sind defekt Durchgebrannte Sicherung Fehler im Sicherheitsschaltkreis des Anlassers. Siehe Sicherheitssystem im Abschnitt Wartung Der Motor läuft unrund Fehlerhafter Vergaser Kraftstofflter oder Einspritzdüse verstopft Choke ist bei warmem Motor gezogen Verstopftes Belüftungsventil am Tankdeckel Kraftstofftank nahezu leer Fehlerhafte Zündkerzen Fettes Kraftstoff- oder Kraftstoff-Luft- Gemisch. Falscher Kraftstofftyp Wasser im Kraftstoff Luftlter verstopft Der Motor scheint schwach zu sein Luftlter verstopft Fehlerhafte Zündkerzen Vergaser falsch eingestellt Lufteinschluss im Hydrauliksystem Maschine vibriert Messer sind lose Messer sind falsch ausgewuchtet Motor ist lose Motor überhitzt Lufteinlass oder Kühlrippen verschmutzt Motor überlastet Unzureichende Belüftung des Motors Defekte Motordrehzahlregelung Zu wenig oder gar kein Öl im Motor Kontamination in der Kraftstofeitung Fehlerhafte Zündkerzen Akku wird nicht geladen Die Akkuanschlusskabelkontakte sind defekt Ladekabel ist nicht angeschlossen Fehler im Ladesystem des Motors Mäher bewegt sich langsam, ungleichmäßig oder gar nicht Feststellbremse ist aktiviert Umgehungsverbindung an Pumpe offen Getriebetreibriemen nicht gespannt oder gelöst Lufteinschluss im Hydrauliksystem Mähdeck wird nicht aktiviert Treibriemen des Mähdecks hat sich gelöst Elektromagnetischer Kupplungskontakt ist lose Messerschalter hat sich vom Kabelkontakt gelöst Durchgebrannte Sicherung Öl leckt aus Getriebe Beschädigte Dichtungen, Gehäuse oder O-Ringe Lufteinschluss im Hydrauliksystem Uneinheitliches Mähergebnis Ungleicher Luftdruck in den Reifen Verbogene Messer Aufhängung des Mähdecks ungleichmäßig Stumpfe Messer Fahrgeschwindigkeit zu hoch Gras ist zu lang Grasansammlung unter dem Mähdeck

FEHLERBEHEBUNGLagerung im Winter Nach dem Ende der Mähsaison muss die Maschine sofort für die Winterverwahrung in Ordnung gebracht werden (das gilt auch, wenn die Maschine länger als dreißig Tage nicht verwendet wird). Wenn Kraftstoff längere Zeit steht (dreißig Tage oder länger), können sich klebrige Rückstände bilden, die den Vergaser verstopfen und die Motorfunktion beeinträchtigen können. Kraftstoffstabilisatoren sind eine zulässige Lösung zur Vermeidung von klebrigen Rückständen während der Lagerung. Stabilisator muss sowohl im Tank als auch in den Aufbewahrungsbehältern zum Kraftstoff hinzugefügt werden. Befolgen Sie die Mischungsverhältnis-Vorgaben des Stabilisatorherstellers. Lassen Sie den Motor nach Zugabe des Stabilisators mindestens zehn Minuten laufen, damit dieser auch den Vergaser erreicht. Leeren Sie Tank und Vergaser nicht, wenn Stabilisator hinzugefügt wurde. WARNUNG! Lagern Sie keine Maschine mit Kraftstoff im Tank in Innenräumen oder Räumen mit unzureichender Belüftung, in denen Kraftstoffdämpfe in Kontakt mit offenem Feuer, Funken, einer Zündamme oder einem Kontrolllämpchen (Boiler, Warmwasserspeicher, Wäschetrockner usw.) kommen können. Er ist leicht entzündlich und kann schwere Verletzungen und Sachschäden hervorrufen. Leeren Sie den Kraftstoff im Freien und weit entfernt von offenem Feuer, offenen Flammen oder sonstigen Zündquellen in einen für Kraftstoff zugelassenen Behälter. Verwenden Sie zum Reinigen kein Benzin. Benutzen Sie einen Entfetter und warmes Wasser. Führen Sie folgende Schritte aus, um das Gerät auf die Lagerung vorzubereiten:

1. Reinigen Sie die Maschine sorgfältig, vor

allem unter dem Mähdeck. Bessern Sie Lackschäden aus, und sprühen Sie einen dünnen Öllm auf die Unterseite des Mähdecks, um Korrosion zu vermeiden.

2. Untersuchen Sie das Gerät auf abgenutzte

oder beschädigte Teile, und ziehen Sie Schrauben und Muttern an, die sich eventuell gelockert haben.

3. Wechseln Sie das Motoröl, und entsorgen

Sie es ordnungsgemäß.

4. Leeren Sie die Kraftstofftanks, oder fügen

Sie einen Kraftstoffstabilisator hinzu. Starten Sie den Motor, und lassen Sie diesen laufen, bis der Vergaser leer ist oder bis der Stabilisator den Vergaser erreicht hat.

5. Entfernen Sie die Zündkerze, und füllen

Sie einen Esslöffel Motoröl in den Zylinder. Drehen Sie den Motor um, sodass das Öl gleichmäßig verteilt wird, und schrauben Sie die Zündkerze wieder ein.

6. Schmieren Sie alle Schmiernippel,

Verbindungen und Achsen.

7. Entfernen Sie den Akku. Reinigen, laden und

lagern Sie den Akku an einem kühlen Ort, und schützen Sie ihn vor direkter Kälte.

8. Lagern Sie das Gerät an einem sauberen,

trockenen Ort, und decken Sie es zum zusätzlichen Schutz ab. Service Geben Sie bei der Ersatzteilbestellung das Kaufjahr sowie Modell, Typ und Seriennummer an. Verwenden Sie nur Originalersatzteile von Husqvarna. Eine alljährliche Inspektion in einer autorisierten Kundendienstwerkstatt ist die beste Garantie für einwandfreies Funktionieren der Maschine in der nächsten Saison.

LAGERUNGSchwarz Linker Schalthebel (geparkt) Rechter Schalthebel (geparkt) Schwarz/Gelb Gelb/Weiß Rot/Schwarz Schwarz Relais 2 Heb- elsteuerung Relais 1 Magnetventil- steuerung Weiß Konguration des Bewegungssteuerungsschalters: NC/NC (2 Stellen) Sitzschalterkonguration: NC/NC Gelb/Weiß Sitz nicht belegt Schwarz/Gelb Rot Weiß Weiß Grün Schwarz/Gelb Schwarz/Gelb Zeitgeber 0,5 s Grün/Weiß Weiß Schwarz/Weiß Schwarz Diode 1N4004 Elektrokup- plung 7,5 A H A Diode 1N4004 Schwarz Schwarz Schwarz Schwarz Doppelt Zapfwellen- schalter (Aus) Motormasse Schwarz Schwarz Weiß Rot/Schwarz Schwarz/Weiß Weiß Rot/Schwarz Rot/Schwarz Rot Weiß Motoran- schlussstecker (Sol) Schwarz Schwarz Schwarz Rot Rot 10 A Schwarz Betriebsstundenzähler Zube- hörsteckdose Violett Schwarz Rot 20 A

Rot/Schwarz T-3 Grün Schwarz/Gelb Schwarz T-1 T-2 T-4 T-6 T-5 Weiß Weiß Schwarz/ Weiß (Magneto) Timer Zündschalterpositionen Position 1 – Aus Position 2 – Motorlauf/ Beleuchtung Position 3 – Motorlauf Position 4 – Start Sitz-Zeitgeber-Modul Rot/Schwarz

SCHALTPLANEG-Konformitätserklärung Wir, Husqvarna AB, SE 561 82 Huskvarna, SCHWEDEN, erklären in alleiniger Verantwortung, dass das Gerät Folgendem genügt: Beschreibung Mit Verbrennungsmotor betriebener Aufsitzrasenmäher, Bediener sitzend Marke Husqvarna Plattform/Typ/Modell Z560X Charge Seriennummer ab Baujahrs 2017 Es erfüllt die folgenden EU-Vorschriften und -Richtlinien: Richtlinie/Verordnung Beschreibung 2006/42/EG „Über Maschinen“ 2014/30/EG EMV-Richtlinie 2000/14/EG, 2005/88/EG Richtlinie über umweltbelastende Geräuschemissionen Harmonisierte Normen und/oder technische Spezikationen gelten wie folgt: EN ISO 12100, ISO 14982, ISO 5395-1 und 3,

ISO 3744, ISO 11094, EN 1032, ISO 21299

Die im Abschnitt „Technische Daten“ in dieser Bedienungsanleitung und in der signierten EU- Konformitätserklärung angegebenen Schallwerte entsprechen der EU-Richtlinie 2000/14/EG, Anhang V. Der gelieferte mit Verbrennungsmotor betriebene Aufsitzrasenmäher, Bediener sitzend entspricht dem Geräteexemplar, das die Prüfung durchlaufen hat. KONFORMITÄTMOTOR Hersteller Briggs & Stratton Typ Vanguard 810 Leistung 17,34 kW bei 2900 U/min

Schmierung Druck mit Öllter Kraftstoff Bleifrei mit mind. 87 Oktan (max. 10 % Ethanol, max. 15 % MTBE) Volumen des Kraftstofftanks 45,42 Liter Kühlung Luftgekühlt Luftlter Zyklon Lichtmaschine 12 V, 15 A bei 3.600 U/min Anlasser Elektrisch GETRIEBE Getriebe HydroGear ZT5400 Lenkhebel Doppelhebel mit Schaumstoffgriff Vorwärtsgeschwindigkeit 0–19,6 km/h Rückwärtsgeschwindigkeit 0–8 km/h Bremsen Integrierte mechanische Feststellbremse Vordere Laufräder 13 x 6.5 pannenfrei Hinterräder, Grasreifen 24 x 12-12 Reifendruck 103 kPa/1 Bar RAHMEN Schnittbreite 152,4 cm Schnitthöhe 2,5 cm–12,7 cm Anzahl der Messer 3 Messerlänge 53,34 cm Schwimmrollen 4, einstellbar Sitz Kommerzielle Husqvarna Federung Klappbare Armlehnen Ja Betriebsstundenzähler Digital Messerbefestigung Kupplung 339 Nm Schneidwerkskonstruktion Stahl, Dicke 7 Produktivität

Die vom Motorenhersteller angegebene Nennleistung entspricht der durchschnittlichen Nettoleistung bei einer bestimmten Drehzahl eines typischen Produktionsmotors für dieses Motormodell. Die Messung erfolgte entsprechend der SAE- Norm für die Motor- Nettoleistung. Sehen Sie in die Motorspezikationen des Motorenherstellers.

TECHNISCHE DATENABMESSUNGEN Gewicht 594 kg Länge des Basisgeräts 210 cm Höhe des Basisgeräts 127 cm Breite des Basisgeräts 138,4 cm Gesamtbreite, Sammelbehälter hochgeklappt 162 cm Gesamtbreite, Sammelbehälter heruntergeklappt 188 cm Gesamthöhe, Überrollbügel aufrecht 183 cm VIBRATIONEN UND GERÄUSCHE Hand/Arm-Vibrationswert 1,27 m/s

Gesamter Körper 0,08 m/s

Geräuschpegel, gemessen 105 dB Geräuschpegel, garantiert 105 dB

TECHNISCHE DATENStandardbefestigungen 1/4" 12 Nm Standardbefestigungen 5/16" 24 Nm Standardbefestigungen 3/8" 45 Nm Standardbefestigungen 7/16" 70 Nm Standardbefestigungen 1/2" 108 Nm SECHSKANTKOPFSCHRAUBE Die aufgeführten Drehmomentwerte sind als allgemeine Richtlinie zu verstehen, wenn keine speziellen Drehmomentwerte angegeben sind. US-Standardkomponenten Bewertung SAE Kat. 5 SAE Kat. 8 Flansch- Sicherungsschraube mit Flansch- Sicherungsmutter Größe ft./lbs Nm ft./lbs Nm ft./lbs Nm Schaftgröße (Durchmesser in Zoll, Fein- oder Grobgewinde) 1/4 9 12 13 18 5/16 18 24 28 38 24 33 3/8 31 42 46 62 40 54 7/16 50 68 75 102 1/2 75 102 115 156 9/16 110 149 165 224 5/8 150 203 225 305 3/4 250 339 370 502 7/8 378 512 591 801 1-1/8 782 1060 1410 1912 ** Kategorie 5 - Minimale handelsübliche Qualität (niedrigere Qualität nicht empfohlen) Metrische Standardkomponenten Bewertung Kat. 8.8 Kat. 10.9 Kat. 12.9 Größe ft./lbs Nm ft./lbs Nm ft./lbs Nm Schaftgröße (Durchmesser in mm, Fein- oder Grobgewinde) M4 1,5 2 2,2 3 2,7 3,7 M5 3 4 4,5 6 5,2 7 M6 5,2 7 7,5 10 8,2 11 M7 8,2 11 12 16 15 20 M8 13,5 18 18,8 25 21,8 30 M10 24 33 35,2 48 43,5 59 M12 43,5 59 62,2 84 75 102 M14 70,5 96 100 136 119 161 M16 108 146 147 199 176 239 M18 142 193 202 274 242 328 M20 195 264 275 373 330 447 M22 276 374 390 529 471 639 M24 353 478 498 675 596 808 M27 530 719 735 996 904 1226 Schraube der Motorkurbelwelle 68 Nm Schrauben der Mähdeck- Riemenscheibe 203 Nm Radmuttern 102 Nm Messerschraube 122 Nm Anzugsmomente

TECHNISCHE DATENLIEFERSERVICE Maßnahme Datum, Anzeige, Stempel, Unterschrift Laden Sie den Akku und schließen Sie ihn an

Passen Sie den Druck aller Reifen an (1 bar)

Bringen Sie die Steuerhebel in die Normalstellung

Verbinden Sie den Anschlusskasten mit dem Kabel für den Sicherheitsschalter des Sitzes

Prüfen Sie, ob der Motor die richtige Menge Öl enthält

Passen Sie die Position der Steuerhebel an

Füllen Sie Kraftstoff ein, und öffnen Sie das Kraftstoffventil

Starten Sie den Motor

Prüfen Sie, ob die beiden Räder angetrieben werden

Prüfen Sie Neigung und Einstellung des Mähdecks

Prüfen Sie Folgendes: Sicherheitsschalter für die Feststellbremse

Sicherheitsschalter für das Mähdeck

Sicherheitsschalter im Sitz

Sicherheitsschalter in den Steuerhebeln

Funktion und Einstellung der Feststellbremse

Aktivieren der Messer

Hohe Motorleerlaufdrehzahl

Informieren Sie den Kunden über: Die Notwendigkeit und Vorteile des Befolgens des Wartungsplans

Die Notwendigkeit und Vorteile einer Wartung in der Werkstatt

Den Effekt, den Wartungen und Ausfüllen des Wartungsjournals auf den Weiterverkaufswert des Geräts haben

Anwendungsbereiche für das Mulchen

Füllen Sie die Verkaufspapiere etc. aus. Der Liefer-Service wurde ausgeführt Keine offenen Punkte Bescheinigt:

WARTUNGSJOURNALNACH 10 STUNDEN Maßnahme Datum, Anzeige, Stempel, Unterschrift Motoröl wechseln

Hydraulikschläuche prüfen

Neutralstellung prüfen

Sicherheitssystem prüfen

Sicherheitsgurt prüfen

ROPS Überrollbügel prüfen

Kraftstoffsystem auf Dichtheit prüfen

Sicherheitsvorrichtungen und Abdeckungen prüfen

Bremseneinstellung prüfen

Maßnahme Datum, Anzeige, Stempel, Unterschrift Verschmutzungen vom Mäher entfernen

Unterseite des Mähdecks prüfen

Mähdeckrollen prüfen

Kühllufteinlass des Motors prüfen/reinigen

Sicherheitssystem prüfen

Sicherheitsgurt prüfen

ROPS Überrollbügel prüfen

Kraftstoffsystem auf Dichtheit prüfen

Sicherheitsvorrichtungen und Abdeckungen prüfen

Bremseneinstellung prüfen

WARTUNGSJOURNAL50-STUNDEN-SERVICE Maßnahme Datum, Anzeige, Stempel, Unterschrift Verschmutzungen vom Mäher entfernen

Unterseite des Mähdecks prüfen

Mähdeckrollen prüfen

Kühllufteinlässe des Motors prüfen/reinigen

Sicherheitssystem prüfen

Sicherheitsgurt prüfen

ROPS Überrollbügel prüfen

Kraftstoffsystem auf Dichtheit prüfen

Sicherheitsvorrichtungen und Abdeckungen prüfen

Bremseneinstellung prüfen

WARTUNGSJOURNAL250-STUNDEN-SERVICE Maßnahme Datum, Anzeige, Stempel, Unterschrift Dichtungen schmieren (Rollenzapfen und Schwenkräder)

Drosselklappe und Choke-Seilzüge prüfen

Motoröl und Filter prüfen

Tauschen Sie den Luftlter aus

Kraftstofflter prüfen

Motordrehzahl prüfen

Unterseite des Mähdecks reinigen

Messerneigung prüfen

Messerspindeln fetten

Mähdeckriemen und Messer prüfen

Laufrollen des Mähdecks prüfen

Riemen des Hydraulikantriebs prüfen

Hydraulikschläuche prüfen

Neutralstellung prüfen

Akkuanschlüsse prüfen

Sicherheitssystem prüfen

Sicherheitsgurt prüfen

ROPS Überrollbügel prüfen

Kraftstoffsystem auf Dichtheit prüfen

Sicherheitsvorrichtungen und Abdeckungen prüfen

Bremseneinstellung prüfen

WARTUNGSJOURNAL500-STUNDEN-SERVICE Maßnahme Datum, Anzeige, Stempel, Unterschrift Dichtungen schmieren (Rollenzapfen und Schwenkräder)

Drosselklappe und Choke-Seilzüge prüfen

Motoröl und Filter prüfen

Tauschen Sie den Luftlter aus

Kraftstofflter prüfen

Motordrehzahl prüfen

Unterseite des Mähdecks reinigen

Messerneigung prüfen

Messerspindeln fetten

Mähdeckriemen und Messer prüfen

Laufrollen des Mähdecks prüfen

Hydrauliköl wechseln

Tauschen Sie den Hydrauliklter aus

Antriebsriemen der Hydraulik wechseln

Hydraulikschläuche prüfen

Neutralstellung prüfen

Akkuanschlüsse prüfen

Elektrische Anschlüsse reinigen

Sicherheitssystem prüfen

Sicherheitsgurt prüfen

ROPS Überrollbügel prüfen

Kraftstoffsystem auf Dichtheit prüfen

Sicherheitsvorrichtungen und Abdeckungen prüfen

Bremseneinstellung prüfen

WARTUNGSJOURNALMINDESTENS EINMAL PRO JAHR

Maßnahme Datum, Anzeige, Stempel, Unterschrift Kühllufteinlass des Motors reinigen

Luft-Vorlter (Schaum) ersetzen

Luftltereinsatz austauschen (Papierlter)

Motoröllter wechseln

Schnitthöhe prüfen/einstellen

Feststellbremse prüfen/einstellen

Zündkerzen reinigen/austauschen

Motorventilspiel prüfen

Hydraulische olie verversen
