BEDIENUNGSANLEITUNG R 420TsX AWD HUSQVARNA

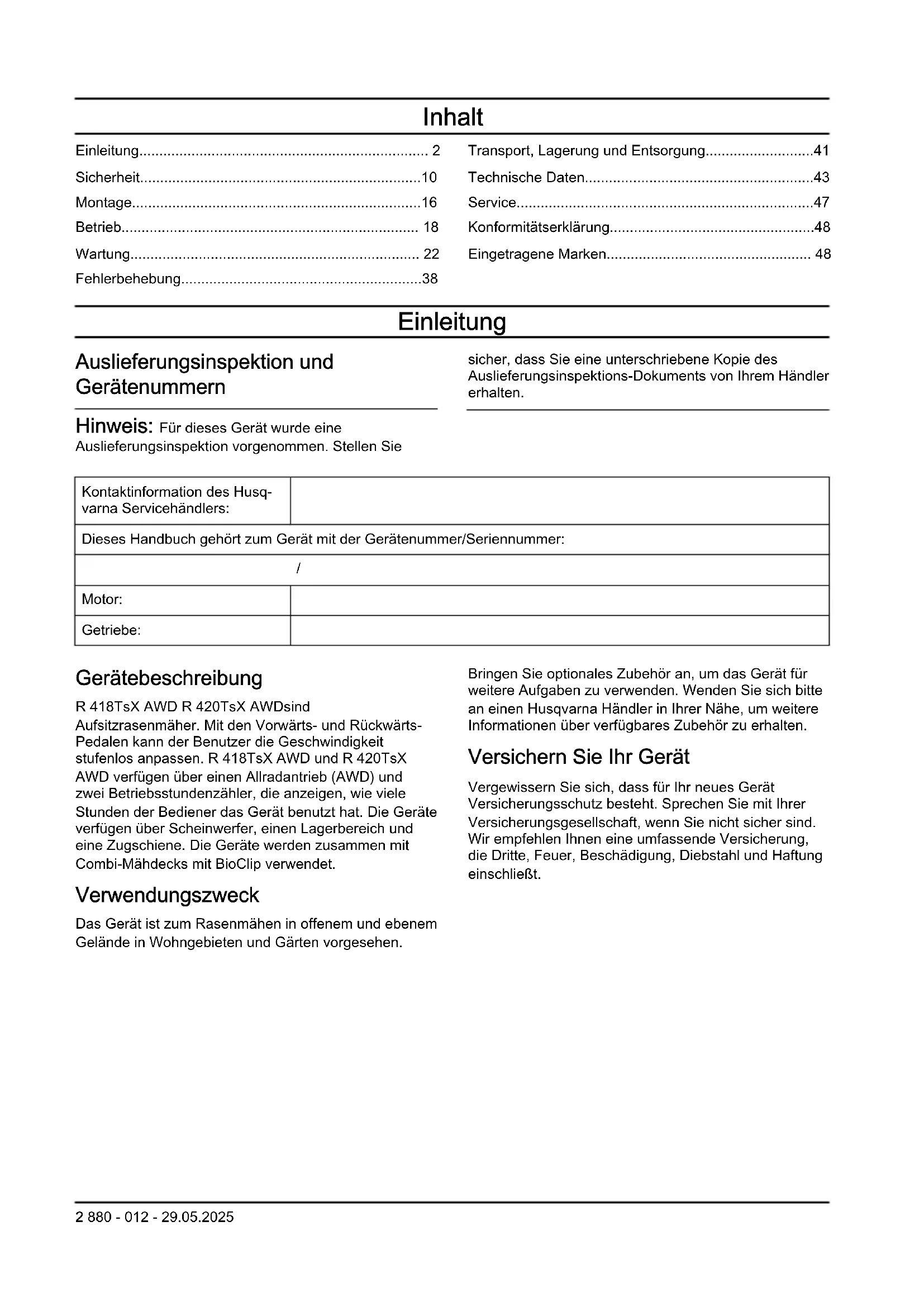

DE Bedienungsanweisung 2-48

Transport, Lagerung und Entsorgung. 41

Technische Daten. 43

Service. 47

Konformitätserklung 48

Eingetragene Marken 48

Einleitung

Auslieferungsinspektion und Gerätenummern

sicher, dass Sie eine unterschriebene Kopie des Auslieferungsinspektions-Dokuments von ihrem Handler erhalten.

Hinweis: Für diesen Gerät wurde eine

Auslieferungsinspektion vorgenommen. Stellen Sie

Kontaktinformation des Husq- varna Servicehändlers:
Dieses Handbuch besteht zum Gerät mit der Gerätenummer/Seriennummer:
/
Motor:
Getriebe:

Gerätebeschreibung

R 418TsX AWD R 420TsX AWDsind

Aufsitzrasenmahr. Mit den Vorwarts- und Rückwarts-Pedalen kann der Benutzer die Geschwindigkeit stufenlos anpassen. R 418TsX AWD und R 420TsX AWD verfugen über einen Allradantrieb (AWD) und zwei Betriebsstundenzahler, die anzeigen, wie viiele Stunden der Bediener das Gerät benutzt hat. Die Geräte verfugen über Scheinwerfer, einen Lagerbereich und eine Zugschiene. Die Geräte werden zusammen mit Combi-Mähdecks mit BioClip verwendet.

Verwendungszweck

Das Gerät ist zum Rasenmahen in offenem und ebenem

Gelände in Wohngebieten und Gärten vorgesehen.

Bringen Sie optionales Zubehör an, um das Gerät für weitere Aufgaben zu verwenden. Wenden Sie sichitte an einen Husqvarna Handler in Ihrer Höhe, um weitere Informationen über verfügbarbares Zubehör zu erhalten.

Versichert Sie Ihr Gerät

Vergewissern Sie sich, dass für Ihr neues Gerät Versicherungsschutz besteht. Sprechen Sie mit ihrer Versicherungsgesellschaft, wenn Sie nicht sichere sind. Wir empfehlen Ohnen eine umfassende Versicherung, die Dritte, Feuer, Beschädigung, Diebstahl und Haftung einschließlich.

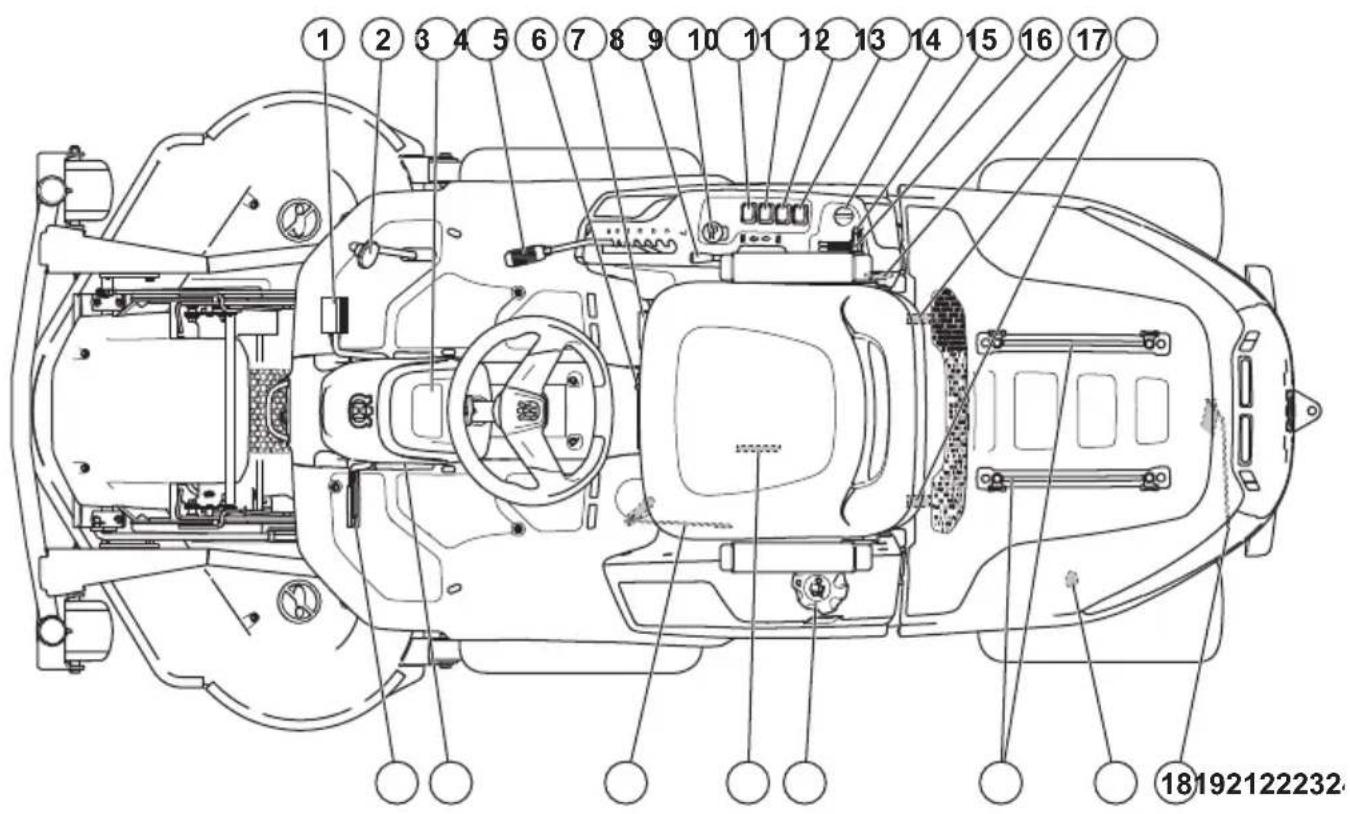

1. Vorwärtspedal
2. Rückwartspedal
3. Display-Anzeige
4. Schnitthöhenhebel
5. Sitzeinstellungshelbel
6. Gewichtsübertragungshebel
7. Hubhebel für das Mahdeck
8. Zapfwellenschalter
9. Funktionsschalter für die Steckdose auf der Rückseite
10. Schalter für die Steckdose auf der Rückseite
11. Schalter für die Steckdose auf der rechten Seite der Bedientafel

12. Schalter für Scheinwerfer
    13.Zündschlüssel

13. Gashebel

14. Chokehebel
15. Steckdose 12V
16. Motorabdeckungsklammern
17. Hebel zum Ein- oder Ausschalten des Hinterachsantriebs.
18. Steckdose 12V auf der Rückseite
19. Schienen für den Lagerbereich
20. Kraftstofftankdeckel
21. Typenschild mit scanfahigen Codes
22. Hebel zum Ein- oder Ausschalten des Vorderachsantriebs.
23. Sperrknopf für Feststellbremse
24. Feststellbremse und Pedal der Betriebsbremse

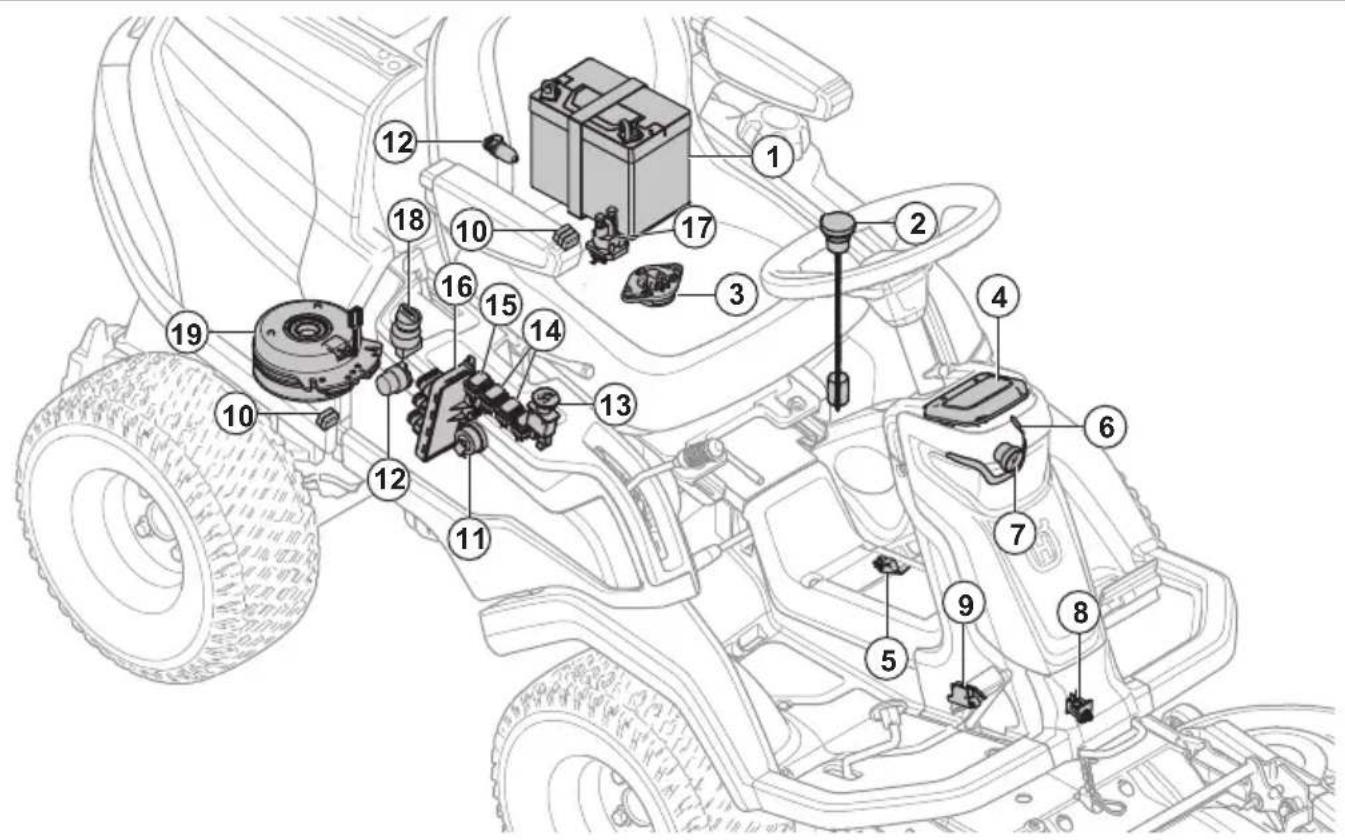

1. Akku
2. Kraftstoffsensor
3. Totmanngriff (OPC)
4. Display
5. Gewichtsübertragungssensor
6. Arbeitsleuche
7. Fernlichtleuche
8. Mahdecksensor
9. Mikroschalter, Feststellbremse
10. Sicherungen
    11.Summer
11. Steckdose
12. PTO-Schalter
13. Schalter fur Steckdosen
14. Schalter für Scheinwerfer
15. Steuermodul Maher
16. Anlassermagnetschalter
17. Zündschlüssel
18. Zapfwellenkupplung

Steuermodul Maher

Das Gerät verfügt über ein Steuermodul für den Maher, das dem Fahrer Informationen zum Gerät gibt. Die Informationen erscheinen auf dem Display auf dem Bedienfeld. Siehe Display auf Seite 8.

Durch das Steuermodul für den Maher kann der Servicemechaniker (Händler) während der Wartung das Gerät zur Diagnose anschließen.

Husqvarna Connect

Das Gerät verfügbar über Bluetooth®-Drahtlostechnologie und kann sich mit Mobilgeräten verbinden, auf denen die Husqvarna Connect-App installiert ist. Die Husqvarna Connect-App ist eine kostenlose Anwendung für Ihr Mobilgerät. Die Husqvarna Connect-App bietet erweiterte Funktionen für Ihr Husqvarna Gerät.

• Erweiterte Produktinformationen.
• Informationen über Geräteile und -wartung sowie entsprechende Hilfe dazu.

Bluetooth® Drahtlostechnologie

Geräte mit eingebauter Bluetooth® Drahtlostechnologie können mit mobilen Geräten verbunden werden und haben Zugriff auf zusätzliche Funktionen.

Das Symbol für Bluetooth® Drahtlostechnologie leuchtet auf, wenn Ihr Mobiltelefon mit dem Gerät verbunden ist.

Husqvarna Fleet Services

Husqvarna Fleet Services™ ist eine Cloud-Lösung, durch die der Flottenmanager bei kommerzieller Anwendung eine Übersicht über alle Geräte erhalten. Hier erfahren Sie mehr über Husqvarna Fleet Services™ siehe www.husqvarna.com.

So stellen Sie mit Husqvarna Fleet Services™ eine Verbindung zum Gerät her

1. Laden Sie die Husqvarna Fleet Services ^TM -App auf Ihr Mobilgerät herunter.
2. Melden Sie sich bei der Husqvarna Fleet Services App an.
3. Befolgen Sie die Anweisungen, wie das Gerät mit Husqvarna Fleet Services™ zu verbinden ist.

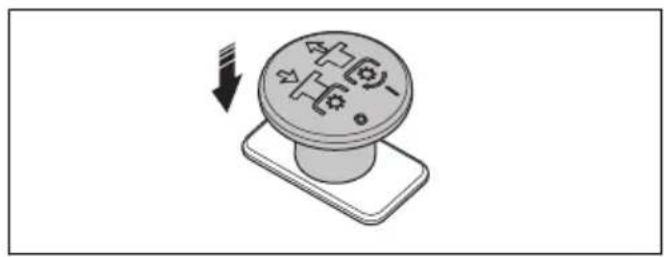

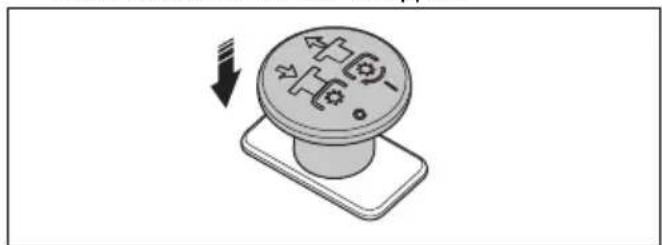

PTO-Knopf (Zapfwellenantrieb)

Mit dem PTO-Knopf werden die Zapfwellenkupplung und das Mahdeck oder andere daran angeschlossene Geräte ein- und ausgerüct. Befolgen Sie die korrekten Startbedingungen, um das Mahdeck zu aktivieren. Unter Betriebsbedingungen auf Seite 13 finden Sie die wichtigen Startbedingungen.
Ziehen Sie den PTO-Knopf Heraus, um den Antrieb für das Mahdeck oder andere Geräte zu aktivieren.

• Drücken Sie den PTO-Knopf wieder hinein, um den Antrieb für das Mahdeck oder andere Geräte zu deaktivieren.

Gewichtsübertragungsfunktion

Die Gewichtsübertragungsfunktion übertragt Gewicht vom Zubehor auf das Gerät. Der Bodendruck auf die Vorderräder des Geräts wird erhöht, wodurch der Bodendruck auf die Schwenkräder verringgert wird. Schalten Sie die Gewichtsübertragungsfunktion ein, um beim Grasmahen ein optimales Schneidergebnis zu erzielen; dies gilt auch bei Verwendung einer Kehrmschine. Husqvarna empfehl't, die Gewichtsübertragungsfunktion beim Schneeraumen auszuschalten, um maximalen Bodendruck auf das Zubehor anzuwenden. Bei eingeschalteter

Gewichtsübertragungsfunktion kann der Geräterahmen nicht vollständig abgesenkt werden.

WARNING: Um Quetschverletzungen

zu vermeiden, muss die

Gewichtsübertragungsfunktion beim

Wechseln von Zubehör ausgeschaltet sein.

Scheinwerfer

Der Scheinwerfer hat eine Arbeitsleuchte und eine Fernlichtleuchte.

Drücken Sie den Netzschalter, um die Arbeitsleuchten einschalten (B) oder auszuschalten (A). Drücken Sie den Netzschalter, um die Fernlichtleuche und die Arbeitsleuche einschalten (C) oder auszuschalten (A).

Die Arbeitsleuchte leuchtet nach dem Ausschalten der Zündung 3 Minuten lang. Wenn die Scheinwerfer eingeschaltet sind, zeit das Display das Symbol des Scheinwerfers an. Siehe Display auf Seite 8.

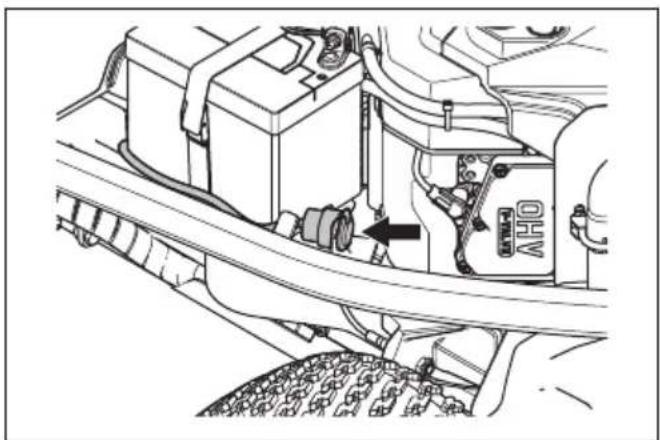

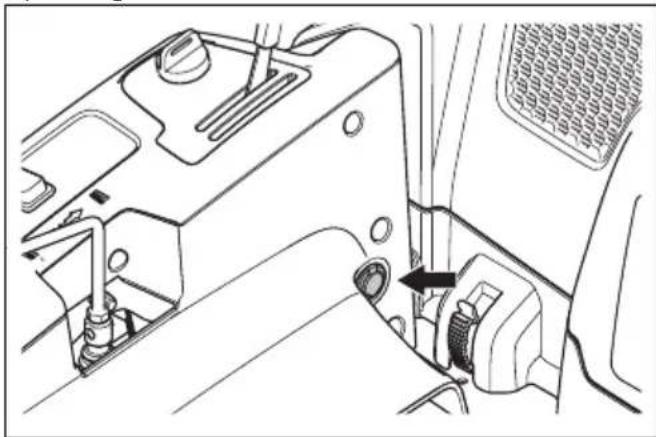

Steckdose

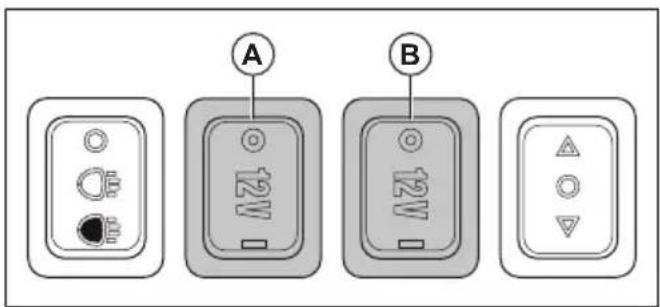

Das Gerät verfügbar über 2 Steckdosen. Die Steckdose der Bedientafel auf der rechten Seite am Sitz hat eine Spannung von 12 V.

Die Steckdose im Motorgehäuse hat eine Spannung von 12 V.

• Drücken Sie den Netzschalter (A), um die Steckdose der Bedientafel auf der rechten Seite ein- oder auszuschalten.
• Drücken Sie den Netzschalter (B), um die Steckdose im Motorgehäuse ein- oder auszuschalten.

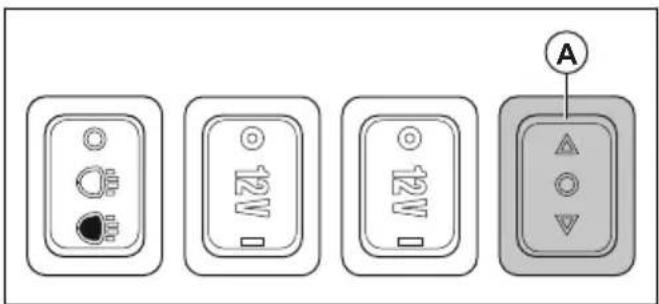

Funktionsschalter für die Steckdose auf der Rückseite

Verwenden Sie den Funktionsschalter (A), um eine Teile des zugelassenen Zubehörs zu bedieren, die mit der Steckdose auf der Rückseite verbunden sind. Der Funktionsschalter hat verschiedene Funktionen für verschiedene Arten von Zubehör. Lesen Sie die Bedienungsanleitung für das Zubehör.

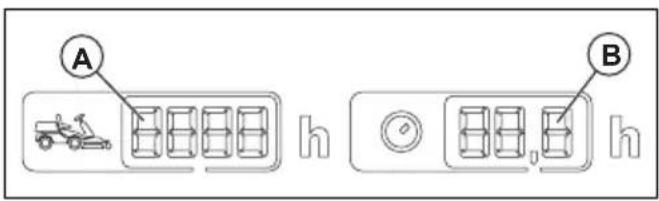

Betriebsstundenzahler

Das Gerät hat 2 Betriebsstundenzähler auf dem Display. Die Betriebsstundenzähler zeigen die Gesamtanzahl der Betriebsstunden des Motors (A) sowie die Anzahl der Betriebsstunden im Betriebszeitraum (B) an. Die letzte Ziffer des Betriebsstundenzählers für den Betriebszeitraum zeigt eine Zehntelstunde (6 Minuten) an.

Die Zeit bei eingeschalteter Zündung, aber abgestellt Motor wird nicht registriert.

Hinweis: Der Gesamtbetriebsstundenzahler (A) zeigt nur volle Stunden an.

Hinweis: Ein Betriebszeitraum ist die Zeit, in der der Motor während eines Tages eingeschaltet war. Ein neuer Betriebszeitraum beginnnt, wenn der Motor mindestens 6 h ausgeschaltet ist.

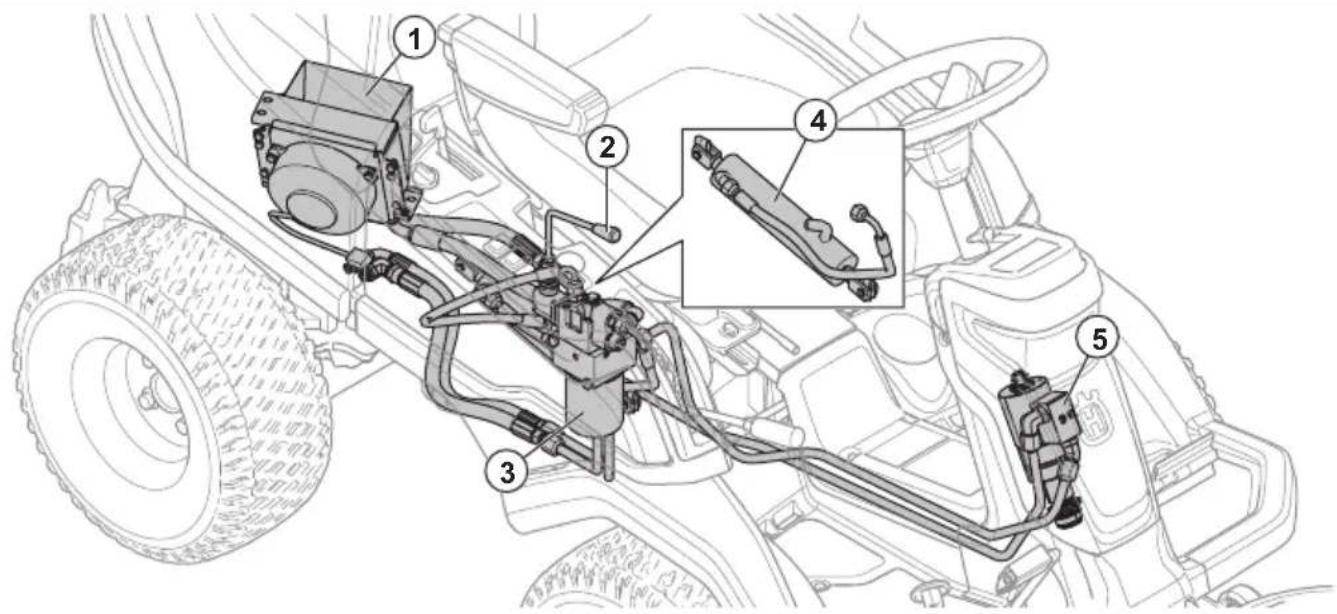

1. Hydralikolkuhler
2. Hubhebel
3. Ölfilter
4. Cylinder
5. Zentrale Steuereinheit

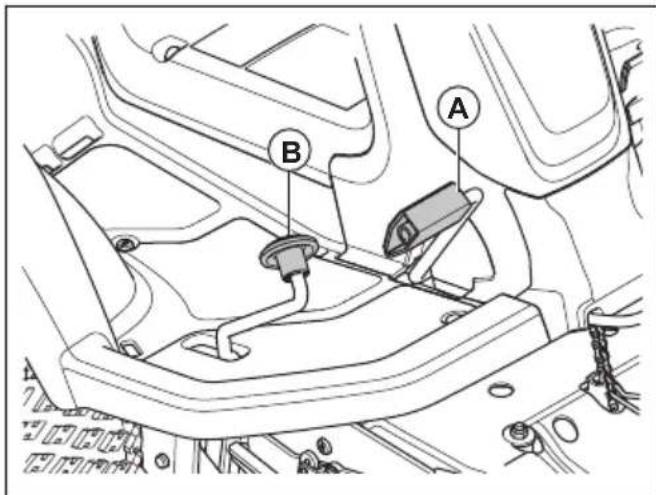

Pedale fur Vorwärts- und Rückwärtsfahren

Die Geschwindigkeit wird stufenlos mit zwei Pedalen geregelt. Das linke Pedal (A) wird für die Vorwärtsfahrt verwendet, das rechte Pedal (B) wird für die Rückwärtsfahrt verwendet. Das Gerät bremst, wenn die Pedale losgelassen werden.

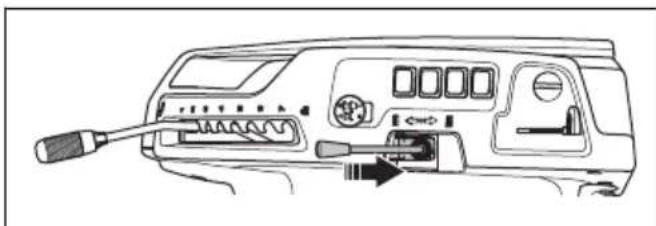

Hubhebel für den Hydraulikhub des Mühdecks

Der Hubhebel steuert den Hydraulikhub. Verwenden Sie den Hydraulikhub, um das Mahdeck in die Transportstellung anzuheiten und das Mahdeck in eine Mahposition abzuseken. Sie arbeitet mit Hydraulikdruck und der Motor muss gestartet werden, um das Anheiten zu bedienden.

Mähdeck

Die Mähdecks für diese Produkt sind Combi-Mähdecks mit BioClip. BioClip schneidet das Gras zu Düner. Das Combi-Mähdeck kann auch ohne BioClip verwendet werden. Ohne BioClip wird das Gras nach hinten ausgeworfen.

Display

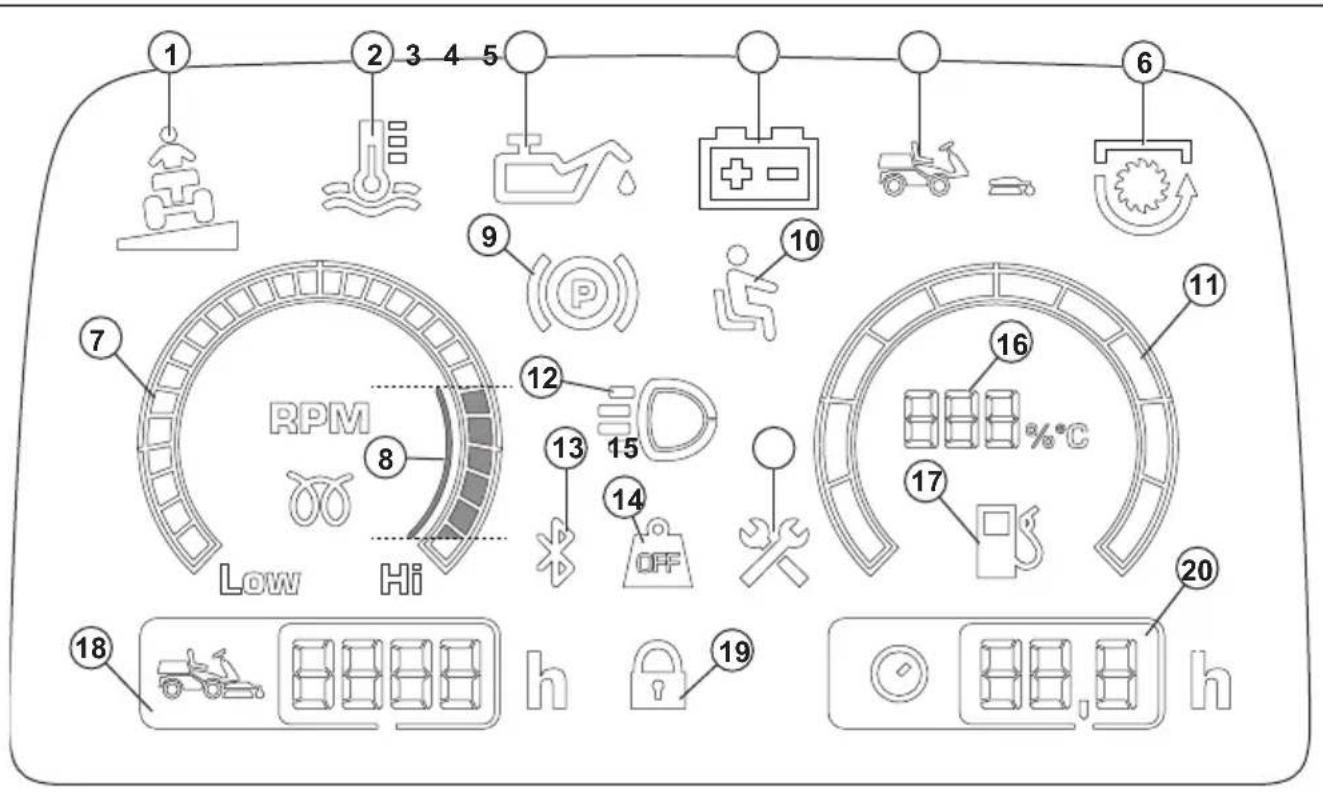

Das Display des Bedienfelds zeigt Informationen über den Status des Geräts an.

1. Neigungsanzeige, siehe Neigungsanzeige auf Seite 13.
2. Hydrauliktemperaturanzeige
3. Oldruckanzeige
4. Batteriestandsanzeige
5. Anzeige für Vorhandensein des Mähdecks
6. Zapfwellenanzeige
7. Drehzahlmesser
8. Empfohlene Motordrehzahl beim Bedieren des Gerats.
9. Anzeige für Handbremse
10. Totmanngriff (OPC)
11. Füllstandsanzeige
12. Kontrolleuche Arbeitsleuche oder Fernlichtleuche
13. Bluetooth®
14. Gewichtsübertragung deaktiviert
15. Wartungsanzeige
16. Kraftstoffanzeige gemessen in Schritten von 5%
17. Füllstandsanzeige Kraftstoff niedrig
18. Gesamtlaufzeit
19. Digitalsperre
20. Betriebslaufzeit

Hinweis: Das Aussehen des Displays kann je nach Modell variieren.

Symbole auf dem Gerät

WARNING: Gehen Sie vorsichtig vor, und verwenden Sie das Gerä ordnungsgemäß. Dieses Gerät kann schwere oder tõdliche Verletzungen des Bedieners oder anderer Personen verursachen.

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen.

Rotierende Klingen. Halten Sie Körperteile fern.

Achtung: rotierende Teile. Halten Sie Körperteile fern.

Achten Sie auf Herausschleudernde, abprallende Gegenstände.

Benutzen Sie das Gerät niemals in der Nähe von Personen, insbesondere Kindern oder Tieren.

Schauen Sie hinter sich, bevor und während Sie mit dem Gerät ruckwärts fahren.

Mähen Sie niemals quer zum Hang.
Mähen Sie nicht in Gélände mit einer Neigung von mehr als 10^ . Siehe So mahren Sie den Rasen an Steigungen auf Seite 13.

Transportieren Sie niemals Personen auf dem Gerät oder der Ausrüstung.

Vorwarts fahren.

Leerlaufstellung.

Rückwarts fahren.

Feststellbremse.

Dieses Gerät stimmt mit den geltenden EG-Richtlinien überein.

Dieses Gerat stimmt mit den geltenden Richtlinien der eurasischen Zollunion überein. Nur gültig für R 420TsX AWD.

Etikett mit Gerauschemissionen gemäß EU- und UK-Richtlinien und Verordnungen sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation 2017" (Umweltschutz-/Lärmschutzbestimmung) von New South Wales. Der garantierte Schalleistungspegel des Geräts ist unter Technische Daten auf Seite 43 und auf dem Etikett angegeben.

Tragen Sie stets einen zugelassenen Gehorschutz.

Deaktivieren der Gewichtsübertragung

Aktiveren Sie die Gewichtsübertragung

Stellen Sie den Motor ab.

START

Starten Sie den Motor.

Motordrehzahl - Schnell.

Motordrehzahl - langsam.

Kraftstoff.

Max. 10% Ethanol.

Schnitthöhe.

Wartungsposition fur den Schnitthohenhebel

Die Klingen sind aktiviert.

Die Klingen sind deaktiviert.

Transportposition fur das Mahdeck.

Betriebsposition für das Mahdeck.

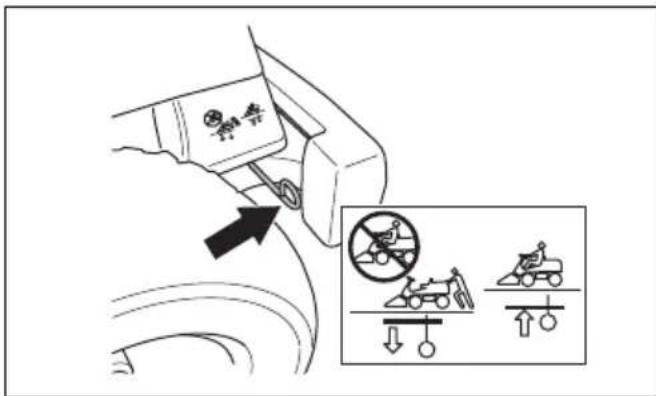

Aktivieren und Deaktivieren des Antriebsystems.

Ölstand.

Scanbarer Code

yyyywwxxx Auf dem Typenschild ist

die Seriennummer angegeben. yyyy ist das Produktionsjahr, und ww steht für die Produktionswoche.

Hinweis: Sonstige Symbole/Aufkleber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Märkten gelten.

Emissionen nach Euro V

WARNING: Bei jeglichen

Manipulationen des Motors erlischt die EU-Typgenehmigung fur these Produkt.

Produktschäden

Wir haften nicht für Schäden an unserem Produkt, wenn:

• das Gerät nicht ordnungsgemäß repariert wird.
• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.
• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.
• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Support

Wenn Sie Unterstützung zu dieserem Gerät benötigen, navigieren Sie auf zum Support-Bereich, um auf Anweisungen und Anleitungen zur Fehlerbehebung zuzugreifen, oder verwenden Sie den Husqvarna Self-Service und den Produktassistenten (falls in Ihrem Markt verfügbar). Wenden Sie sich an ihren Husqvarna Servicehändler, um weiteren Support für das Gerät zu erhalten.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonderss wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNING: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in thism Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in thism Handbuch die Gefahr von Schaden am Gerat, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitschinweise

WARNING: Dieses Gerät kann Höhe oder Fuß abtrennen und Gegenstände hochschleudern. Schwere oder tödliche Verletzungen können auftreten, wenn die Sicherheitshinweise nicht befolgt werden.

WARNING: Verwenden Sie ein Gerät mit beschädigter Schneidausrüstung nicht weiter. Eine beschädigte Schneidausrüstung kann Gegenstände hochschleudern und zu schweren Verletzungen oder zum Tod führen. Tauschen Sie beschädigte Messer umgehend aus.

WARNING: Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionswise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, ausschlussgeben, sollen den Personen mit einem

medizinischen Implantat vor der Nutzung dieser Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Lassen Sie immer Vorsicht walten und arbeiten Sie mit gesundem Menschenverstand. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich beim Betriebsablauf unsicher fühlen, nachdem Sie die Bedienungsanleitung gelesen haben, halten Sie sich bei einem Fachmann beraten, bevor Sie fortfahren.
• Lesen Sie die Bedienungsanleitung und die Anweisungen auf dem Gerät sorgfältig durch und machen Sie sich damit vertraut, bevor Sie das Gerät anschalten.
• Lernen Sie die sichere Bedienung des Geräts und seiner Bedienelemente und wie Sie das Gerät schnell anhalten konnen.
• Lernen Sie die Bedeutung der Sicherheitsschilder.
• Halten Sie das Gerät sauber, um sicherzustellen, dass Sie die Schilder und Aufkleber gutlesen können.
• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

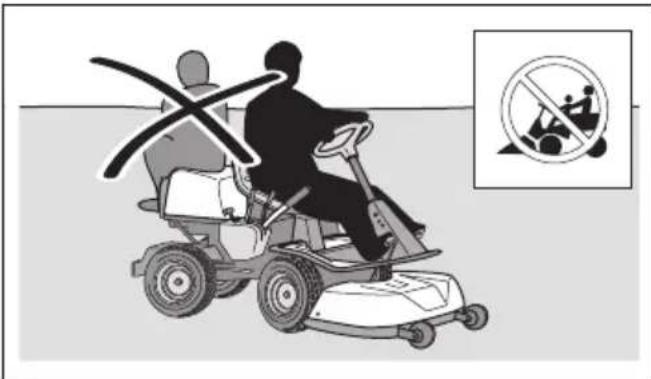

• Transportieren Sie keine Passagiere. Das Gerät dazu nur von einer Person verwendet werden.

• Lassen Sie das Gerät bei laufendem Motor nicht unbeaufsichtigt. Lassen Sie die Messer immer zuerst zum Stillstand kommt, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab undziehen Sie den Zündschlüssel ab, bevor Sie das Gerät unbeaufsichtigt setzen.
• Betreiben Sie das Gerät nur bei Tageslicht oder gutter Beleuchting. Halten Sie sicheren Abstand zu Lächern oder anderen Bodenunbehenheiten. Achten Sie auf andere mögliche Gefahrenquellen.

• Verwenden Sie das Gerät nicht bei schlechtem Wetter, z.B. bei Nebel, Regen, an feuchten oder nassen Orten, bei starkem Wind, großer Kälte, Gewittergebung usw.

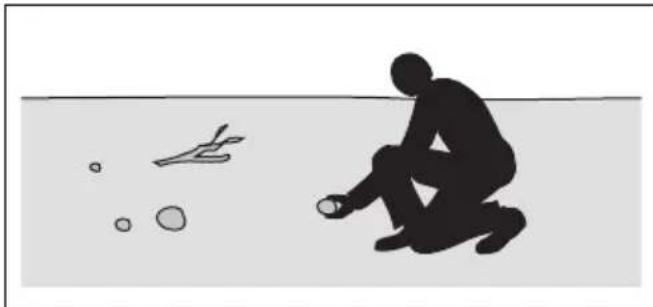

• Lokalisieren und kennzeichnen Sie Steine und Gegenstände, die nicht entfernt werden können, um Zusammenstöge zu vermeiden.

• Entfernen Sie Gegenstände wie Steine, Spielzeug, Kabel usw. aus dem Bereich, die in die Messer geraten und hochgeschleudert werden konnten.

• Lassen Sie keine Kinder oder andere Personen, die für die Bedienung nicht zugelassen sind, das Gerät benutzen oder warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.
• Stellen Sie sichere, dass sich niemand in der Nähdes Geräts aufhält, wenn Sie den Motor starten, den Antrieb aktivieren und das Gerät in Bewegung setzen.
• Achten Sie auf den Verkehr, wenn Sie in der Nähereiner Straße mühen oder eine Straße überqueren.
• Verwenden Sie das Gerät nicht, wenn Sie mäde sind, unter dem Einfluss von Alkohol, Drogen, Medikamenten oder sonstigen Mitteln stehen, die ihre Sehbraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen können.
• Parken Sie das Gerät stets auf einer ebenen Oberfläche und schalten Sie den Motor ab.

Sicherheitsvorschriften in Bezug auf Kinder

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Es kann zu schweren Unfällenkommen, wenn Sie nicht auf Kinder in der Höhe des Geräts achten. Kinder konnen vom Gerät und von Māharbeiten angezogen werden. Es ist sehr wahrscheinlich, dass Kinder nicht an dem Ort bleiben, an dem Sie sie zuletzt gesehen haben.
• Halten Sie Kinder aus dem Bereich, der gemäß werden soll,fern.Stellen Sie sicher,dass ein Erwachsener fur die Kinder verantwortlich ist.
• Seien Sie aufmerksam, und stellen Sie das Gerät ab, falls Kinder den Arbeitsbereich betreten. Gehen Sie in der Höhe von Ecken, Buschen, Bäumen oder anderen Objekten, die ihre Sichte behindern,alanders vorsichtig vor.

• Schauen Sie bevor und während Sie mit dem Gerät rückwärts fahren hinter sich und nach unten, um sicherzustellen, dass sich keine kleinen Kinder in der Nähe des Geräts aufhalten.

• Lassen Sie keine Kinder mitfahren. Sie konnen herunterfallen und sich schwer verletzen oder ein sicheres Lenken des Geräts verhindern.

• Lassen Sie Kinder das Gerät nicht bedieren.

Sicherheitshinweise für den Betrieb

WARNING: Berühren Sie nicht den Motors oder die Abgasanlage während oder direkt nach dem Betrieb. Der Motor und das Abgassystem werden während des Betriebs sehr heiß. Gefahr von Verbrennungen, Brand und Schäden an Eigentum oder angrenzenden Bereichen. Wenn Sie das Gerät bedieten, halten Sie Abstand zu Büssen und anderen Objekten.

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Schauen Sie immer nach unter und hinter sich, bevor und während Sie rückwärfsfahren. Achten Sie auf große und keine Hindernisse.
  Verringern Sie die Geschwindigkeit, bevor Sie um eine Ecke fahren.
• Stopen Sie die Klingen, wenn Sie über Bereiche fahren, die nicht gemaht werden sollen.

ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

• Bevor Sie das Gerät in Betriebnehmen, befrenen Sie den Kaltlufteinlass des Motors von Gras und Schmutz. Wenn der Kaltlufteinlass verstopt ist, besteht die Gefahr der Beschädigung des Motors.
• Umfahren Sie Steine und andere große Gegenstände vorsichtig und stellen Sie sicher, dass die Klingen die Objekte nicht berühren.
• Fahren Sie mit dem Gerät nicht über Objekte. Halten Sie an und entsprechenden Sie das Gerät und das Mahdeck, wenn Sie über ein Objekt oder dagegen gefahren sind. Falls erforderlich, führen Sie Reparaturen aus, bevor Sie das Gerät wieder starten.

Persönliche Schutzausrüstung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

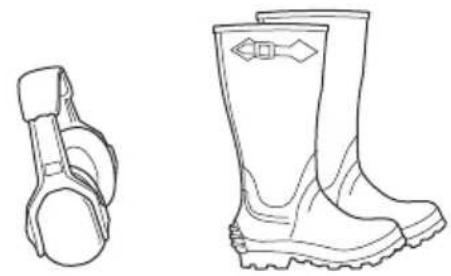

• Verwenden Sie die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihr hem Handl er der Auswahl der richtigen Ausrüstung unterstützen.
• Tragen Sie einen zugelassenen Gehorschutz. Eine längerfristige Lärmeinwirkung kann zu bleibenden Gehorschäden führen.
• Tragen Sie rutschfeste Sicherheitsstiefel oder -schuhe. Stahlkappen werden empfohlen. Verwenden Sie keine offen den Schuhe und gehen Sie nicht barfuß.

Tragen Sie bei Bedarf Schutzhandschuhe, beispelseweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.
- Tragen Sie keine lose sitzende Kleidung, Schmuck oder andere Gegenstände, die sich in beweglichen Teilen verfangen können.
- Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerloscher griffbereit.

Sicherheitsvorrichtungen am Gerät

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie kein Gerät mit Sicherheitsvorrichtungen, die beschädigt sind oder nicht ordnungsgemäß Funktionieren. Führten Sie regelmäßige eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen beschädigt sind, wenden Sie sich an ihren Husqvarna Servicehandler.
• Führn Sie keine Änderungen an den Sicherheitsvorrichtungen durch. Verwenden Sie das Gerät nicht, wenn Schutzbleche, Schutzabdeckungen, Sicherheitsschalter oder

andere Schutzvorrichtungen nicht angebracht oder beschädigt sind.

So kontrollieren Sie das Zündschloss

• Starten und Stopen Sie den Motor, um das Zündschloss zu kontrollieren. Siehe So{lassen Sie den Motor an auf Seite 20und So schalten Sie den Motor aus auf Seite 21.
• Stellen Sie sichere, dass der Motor anspringt, wenn Sie den Zündschlüssel instellung START drehen.
• Stellen Sie safer, dass der Motor(sofort ausgeht, wenn Sie den Zündschlüssel in Stellung STOPP drehen.

Betriebsbedingungen

These Bedingungen sind erforderlich um den Motor zu starten:

Die Handbremse ist angezogen.
- Der Klingenantrieb ist deaktiviert.

Der Motor muss in diesen Situationen anhalten:
Die Handbremse ist nicht angezogen und der Bediener steht vom Sitz auf.

Der Klingenantrieb muss in diesen Situationen anhalten:

Die Handbremse ist angezogen und der Bediener steht vom Sitz auf.
- Der PTO-Schalter ist nach unten gedrückt.

Versuchen Sie, den Motor zu starten, ohne dass eine der oben genannten Bedingungen erfüllt ist. Verändern Sie die Bedingungen, und versuchen Sie es erneut. Führn Sie diese Kontrolle tätig durch.

Neigungsanzeige

Die Neigungsanzeige gibt eine Warnung aus, wenn das Gerät an Hangen von >10% verwendet wird.

So prüfen Sie das Vorwärts- und Rückwärtspedal

1. Starten Sie das Gerät.
2. Stellen Sie sicher, dass das Vorwarts- und Rückwartspedal nicht blockiert sind und sich frei bewegen können.
3. Drücken Sie vorsichtig auf das Vorwartspedal, um vorwerts zu fahren.
4. Lassen Sie das Vorwärtspedal zum Bremsen los. Stellen Sie sicher, dass die Bremse einrückt, sobald das Vorwärtspedal losgelassen wird.
5. Verfahrens Sie für das Rückwärtpedal genauso.

Hinweis: Das Gerät verfügt über eine Bremsfunktion, die aktiviert wird, wenn Sie die Pedale loslassen. Um die Geschwindigkeit schneller zu verringgen, drücken Sie das andere Pedal.

1. Stellen Sie sicher, dass sich das Gerät nicht bewegt, wenn die Vorwärts- und Rückwärtspedale nicht eingerastet sind.

Feststellbremse

WARNING: Wenn die

Feststellbremse nicht Funktioniert, kann das Gerät sich in Bewegung setzen und Verletzungen oder Schäden verursachen. Stellen Sie safer, dass die Feststellbremse regelmäßig überprüft und eingestellt wird.

Siehe So kontrollieren Sie die Feststellbremse auf Seite 27.

Schalldampfer

Der Schalldampfer sentk den Gerauschpegel so weit wie möglich und halt die Abgase des Motors vom Anwender fern.

Verwenden Sie das Gerät nicht, wenn der Schalldämpfer fehlt oder beschädigt ist. Ein beschädigter Schalldämpfer erhöht den Gerauschpegel und die Brandgebung.

WARNING: Der Schalldampfer wird während und nach Gebrauch und wenn der Motor im Leerlauf lauft, sehr heißt. Seien Sie in der Höhe von entzündlichen Materialien und/oder Dampfenalanders vorsichtig, um Brandgefahr zu verhindern.

So prufen Sie den Schalldampfer

• Überprüfen Sie den Schalldämpfer regelmäßig, um sicherzustellen, dass er richtig angebracht und nicht beschadigt ist.

Schutzabdeckungen

Fehlende oder beschädigte Schutzabdeckungen erhöhen das Risiko von Verletzungen an beweglichen Teilen und bereits Oberflächen. Prüfen Sie die Schutzabdeckungen, bevor Sie das Gerät bedieten. Achten Sie daraufuf, dass die Schutzabdeckungen richtig montiert sind und keine Risse oder andere Schäden aufweisen. Ersetzen Sie die beschädigten Abdeckungen.

So mühen Sie den Rasen an Steigungen

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Beim Rasenmähen an Steigungen besteht ein erhöhtes Risiko, dass Sie das Gerät nicht kontrollieren können und es umkippt. Dies kann zu Verletzungen oder zum Tod führen. Es ist notwendig, auf abschüssigem Gelände vorsichtig zu

mahlen. Wenn Sie am Hang nicht wenden können oder wenn Sie sich damit nicht sicher führten, mahlen Sie dORT nicht.

• Entfernen Sie Steine, Åste und andere Hindernisse.
• Mahren Sie den Hang hinauf und hinunter, nicht von Seite zu Seite.
  Fahren Sie einen Hang nicht mit angehobenem Mahdeck hinunter.
• Verwenden Sie das Gerät nicht in Gelände mit einer Neigung von mehr als 10^ .

• Starten oder stoppen Sie nicht am Hang.
• Bewegen Sie sich gleichmäßig und langsam an Hangen.
• Vermeiden Sie abrupte Geschwindigkeits- und Richtungswechsel.
• Wenden Sie nicht mehr als notwendig. Wenden Sie langsam und schrittweise, wenn Sie einen Hang hinunterfahren. Fahren Sie mit niedriger Geschwindigkeit. Drehen Sie das Lenkrad vorsichtig.
• Achten Sie auf Furchen, Löcher und Unebenheiten und fahren Sie nicht darüber hinweg. Am Hang besteht ein erhöhtes Risiko, dass das Gerät umkippt. Langes Gras kann Hindernisse verdecken.
• Mahren Sie nicht in der Höhe von Kanten, Graben oder Böschungen. Das Gerät kann plottlich umkippen, wenn ein Rad über den Rand einer steilen Steigung oder eines Grabens fahr overt oder wenn eine Kante nachgibt. Wenn das Gerät ins Wasser fällt, besteht die Gefahr des Ertrinkens.

• Mahren Sie nicht, wenn das Gras nass ist. Es ist rutschig, und die Räder können die Haftung verlieren, sodass das Gerät rutscht.

• Stellen Sie nicht einen Fuß auf den Boden, um das Gerät zu stabilisieren.

• Bewegen Sie das Gerät sehr vorsichtig, wenn ein Zubehörteil oder andere Objekt angebracht ist, das die Stabilität des Geräts beeinträchtigen kann.

• Setzen Sie für erhöhte Stabilität Gegengewichtete ein. Ihr Handlert steht Ihnen gern für weitere Informationen zur Verfügung.

Sicherheit beim Abschleppen

• Verwenden Sie nur Zubehor zum Abschleppen, dass von Husqvarna empfohlen wurde.
• Verwenden Sie die Zugschiene, um das Abschleppzubehör anzubringen.

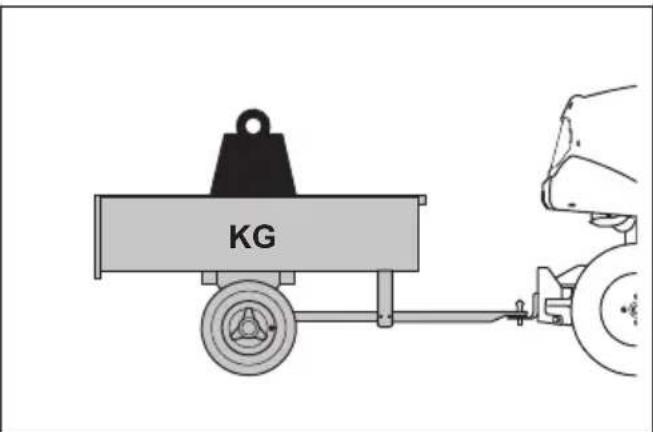

• Ziehen Sie kein Zubehör, das schwerer ist als das maximal zulässige Gesamtgewicht. Siehe Technische Daten auf Seite 43.

• Stellen Sie sicher, dass sich keine anderen Personen in der Nähe des Geräts befinden, wenn Sie Zubehörgeräte schleppen.
• Vermeiden Sie das Ziehen von Zubehor an Steigungen oder auf unebenem Boden.
• Betreiben Sie das Gerät beim Abschleppen mit niedriger Geschwindigkeit, wenn Sie Zubehör abschleppen.

Sicherer Umgang mit Kraftstoff

WARNING: Gehen Sie vorsichtig mit Kraftstoff um. Er ist sehr leicht entzündlich und kann zu Verletzungen und Sachschaenen führen.

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Füllen Sie den Kraftstofftank nicht in geschlossenen Räumen.
• Benzin und Benzindämpfe sind gifting und leicht entzündlich. Seien Sie beim Umgang mit Kraftstoff vorsichtig, um Verletzungen oder Feuer zu vermeiden.
• Entfernen Sie nicht den Tankdeckel oder füllen den Kraftstofftank, wenn der Motor eingeschaltet ist.

• Lassen Sie den Motor vor dem Auftanken abkühlen.

• Rauchen Sie nicht, wenn Sie Kraftstoff aufflüllen.

• Füllen Sie Kraftstoff nicht in der Höhe von Funken oder offenem Feuer ein.
• Starten Sie den Motor bei einer Leckage im Kraftstoffsystem nicht, bis die Undichtigkeiten repariert werden.
• Nicht hörher als den empfohlen Kraftstoffflüssland befällen. Durch die Wärme von Motor und Sonne dehnt sich der Kraftstoff aus und lauft aus, wenn der Tank zu sehr gefüllt ist.
• Füllen Sie nicht zu viel nach. Wenn Sie Kraftstoff auf das Gerät verschütten, wischen Sie die Flüssigkeit ab und warten, bis es trocken ist, bevor Sie den Motor anlassen. Wenn Sie etwas auf ihre Kleidung verschütten, wechseln Sie diese.
  Lagern Sie den Kraftstoff nur in zugelassenen Behältern.
• Bewahren Sie Gerät und Kraftstoff so auf, dass keine Gefahr besteht, dass Kraftstoff ausläuft oder Dämpfe zu Beschädigungen führen können.
• Leeren Sie den Kraftstoff im Freien und welt entfernt von offenem Feuer in einen für Kraftstoff zugelassenen Behälter.

Transportsicherheit

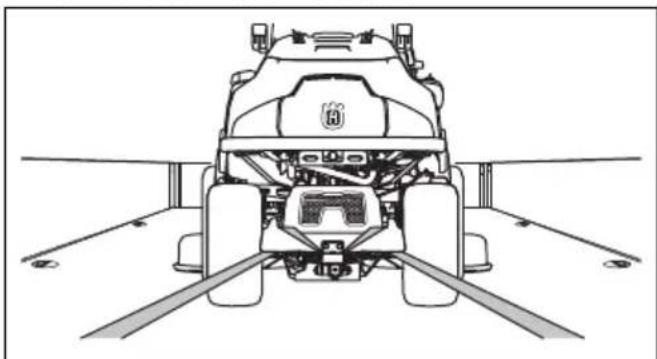

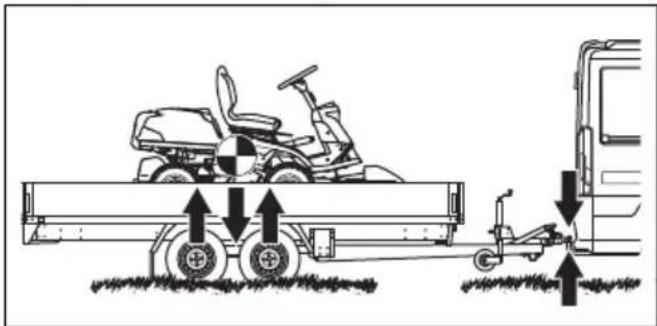

• Verwenden Sie ein für den Transport des Geräts zugelassenes Fahrzeug.
• Das Gerät ist schwer und kann Quetschungen verursachen. Seien Sie vorsichtig, wenn Sie es auf ein Fahrzeug oder einen Anhänger laden oder davon herunterlagen.
• Der Transport des Geräts kann durch nationale oder lokale Vorschriften eingeschränkt sein.
• Der Fahrer des Transportfahrzeugs ist für die sichere Befestigung des Geräts während des Transports verantwortlich. Siehe Transport auf Seite 41.

Sicherer Umgang mit Batterien

WARNING: Eine beschädigte Batterie kann eine Explosion verursachen und zu Verletzungen führen. Wenn die Batterie deformiert oder beschädigt ist, wenden Sie sich an einen Husqvarna Servicehandler.

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

WARNING: Beim Laden oder Wechseln der Batterie kann es zu Funkenbildung kommt. Dies kann zum Explodieren der Batterie, zu Bränden oder zu Augenverletzungen führen. Eine Funkenbildung im Stromkreis

wird unterbunden, indem zuvor das Batteriemassekabel getrennt wird.

• Verwenden Sie in der Höhe von Batterien stets eine Schutzbrille.
• Bewahren Sie die Batterie außerhalb der Reichweite von Kindern auf.
• Entsorgen Sie ausgetauschte Batterien. Siehe Entsorgen auf Seite 42.

Beachten Sie zur Verhinderung einer Funkenbildung.
bitten folgende Anweisungen:

Tragen Sie keine Uhren, Schmuck oder andere Gegenstände aus Metall in der Nähe der Batterie.
- Stellen Sie sicher, dass der Tankdeckel richtig befestigt ist.
- Bewahren Sie entzündliche Flüssigkeiten nicht in offenen Behältern auf.
- Halten Sie entflammbare Materialien in einem Mindestabstand von 1 m, wenn Sie die Batterie aufladen.
- Führer Sie in der Höhe von verschüttetem Kraftstoffe keine Arbeiten am Anlasserstromkreis durch.
- Von der Batterie konnen explosive Gase ausgehen. Rauchen Sie nicht in der Nähe der Batterie. Halten Sie die Batterie von offenen Flammen oder Funken fern.
Ziehen Sie zuerst das Massekabel vom Akku ab, und schreiben Sie theses als letztes wieder an.
- Achten Sie darauf, mit den Werkzeugen keine Kurzschlüsse zu verursachen.
- Verursachen Sie keinen Kurzschluss am Anlasserrelais für die Betätigung des Anlassers.

Beachten Sie beim Laden der Batterie Folgendes:

• Laden Sie die Batterie in einem Bereich mitgreater Beluftung auf.
• Laden Sie die Batterie mindestens zu 4 Stunden bei 12V auf. Verwenden Sie das im Lieferumfang enthaltene Ladegerät.
• Stellen Sie sicher, dass das Ladegerät die gleiche Spannung hat wie die Batterie.
• Beenden Sie den Ladevorgang, wenn die Temperatur der Batterie 45^ überschreitet.

Sicherheitshinweise für die Wartung

WARNING: Das Gerät ist schwer und kann zu Verletzungen oder Schäden an Eigentum oder angrenzenden Bereichen führen. Führn Sie keine Wartungsarbeiten an Motor oder Mahdeck durch, ohne dass die folgenden Bedingungen erfüllt sind:

• Der Motor ist ausgeschaltet.
• Das Gerät ist auf einer ebenen Fläche abgestellt.
  Die Handbremse ist angezogen.

• Der Zündschlüssel ist abgezogen.

• Das Mahdeck ist angehoben.
  Die Zündkabel sind von den Zündkerzen abgezogen.

WARNING: Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftinges und sehr gefährliches Gas. Verwenden Sie das Gerät nicht in geschlossenen Räumen oder in Räumen mit unzureichendem Luftstrom.

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Für eine optimale Leistung und Sicherheit führen Sie regelmäßige Wartungsarbeiten am Gerät entsprechend den Angaben im Wartungsplan durch. Siehe Wartungsplan auf Seite 22.
• Elektrische Schläge konnen zu Verletzungen führen. Berühren Sie keine Kabel, während der Motor lauft. Führren Sie keinen Funktionstest an der Zündanlage mit den Fingern durch.
• Starten Sie den Motor nicht, wenn die Schutzabdeckungen entfern wurden. Es besteht große Gefahr von Verletzungen durch bewegliche oder weitere Teile.
• Lassen Sie das Gerät abkühlen, bevor Sie Wartungsarbeiten im Bereich des Motors durchführten.

Die Klingen sind scharf und konnen Schnittwunden verursachen. Umwickeln Sie die Klingen zum Schutz oder/TRagen Sie Schutzhandschuhe, wenn Sie an ihren arbeiten.

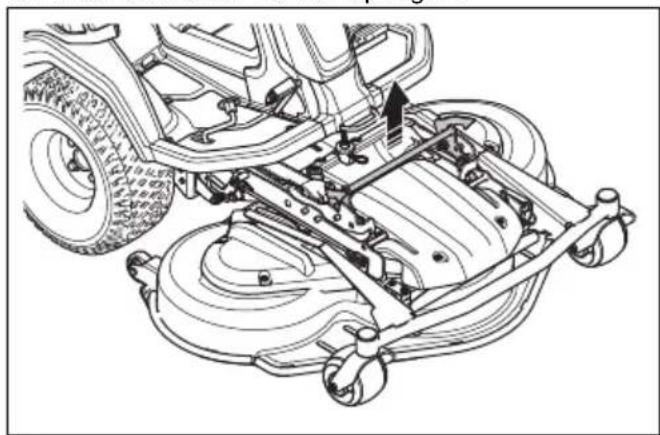

- Bringen Sie das Mähdeck immer in die Wartungsposition, um es zu reinigen. Stellen Sie das Gerät nicht am Rand eines Grabens oder einer Steigung ab, wenn Sie sich Zugang zum Mähdeck verschaffen möchten.

ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

• Drehen Sie den Motor nicht, wenn die Zündkerze oder das Zündkabel entfern wurde.
• Stellen Sie sicher, dass alle Muttern und Schrauben korrekt angezogen sind und dass die Ausrüstung in gutem Zustand ist.
• Ändern Sie nicht die Einstellung des Drehzahlreglers. Wenn die Motordrehzahl zu hoch ist, können die Produktbestandteile beschädigt werden. Siehe Technische Daten auf Seite 43 für die maximal zulässige Motordrehzahl.
• Das Gerät nur mit der vom Hersteller gelieferten oder empfohlenen Ausrüstung zugelassen.

Montage

Einleitung

WARNING: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

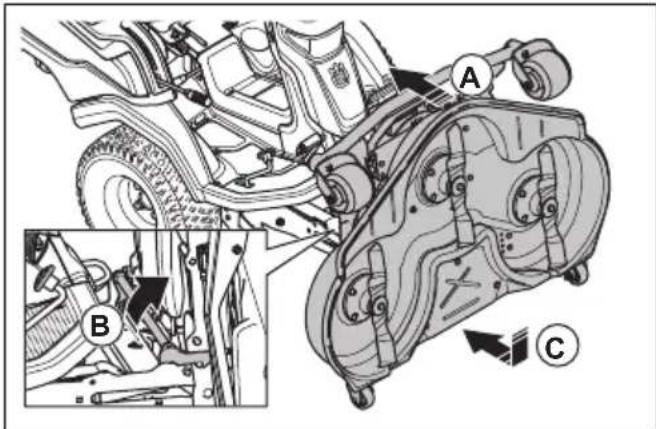

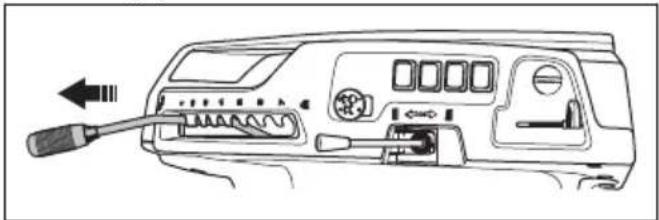

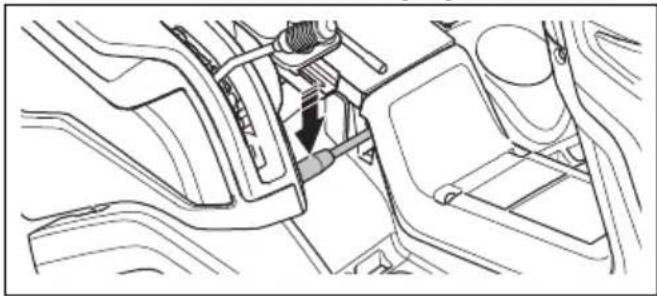

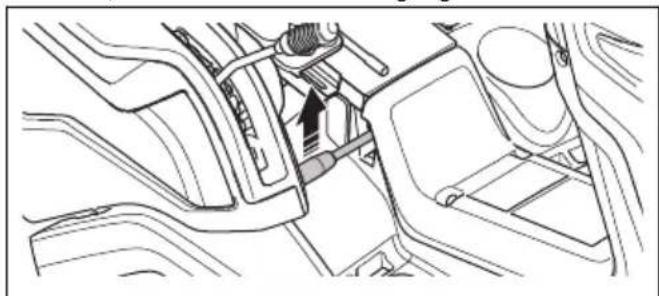

So befestigen Sie das Mähdeck

1. Stellen Sie das Gerät auf einem ebenen Untergrund ab.
2. Betätigen Sie die Feststellbremse.
3. Stellen Sie den Hebel für das Mahdeck in Transportposition.

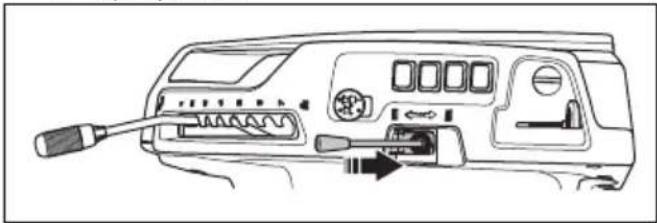

1. Bewegen Sie den Gewichtsübertragungshebel nach oben, um die Gewichtsübertragung zu deaktivieren.

1. Stellen Sie den Hubhebel für das Mahdeck in Mahposition.

1. Stopen Sie den Motor.

2. Stellen Sie den Schnittthohenhebel in die Wartungsposition.

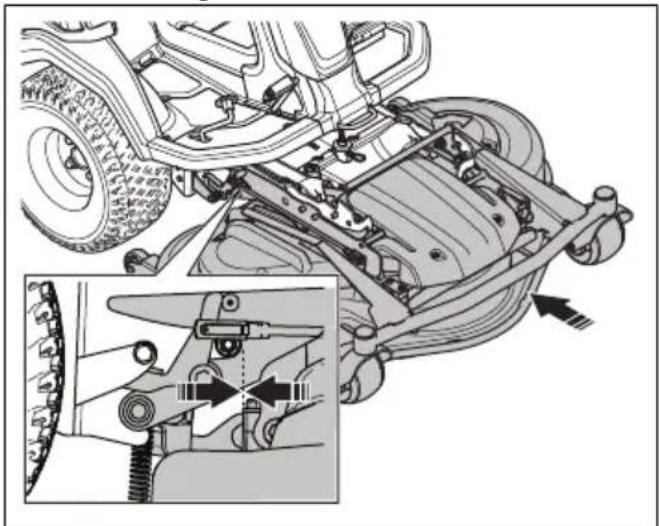

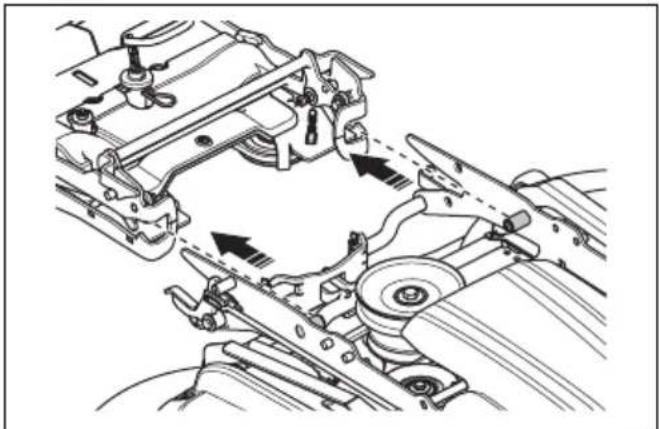

1. Richten Sie das Mahdeck mit dem Geräterahmen aus.

1. Schieben Sie das Mahdeck in den Geräterahmen bis zum Anschlag nach vorne.

1. Drücken Sie den Sperrgriff nach unten.

1. Stellen Sie den Hebel für das Mahdeck in die Transportposition.

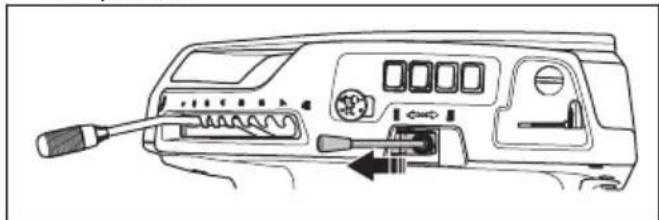

1. Bewegen Sie den Gewichtsübertragungshebel nach unten, um die Gewichtsübertragung zu aktivieren.

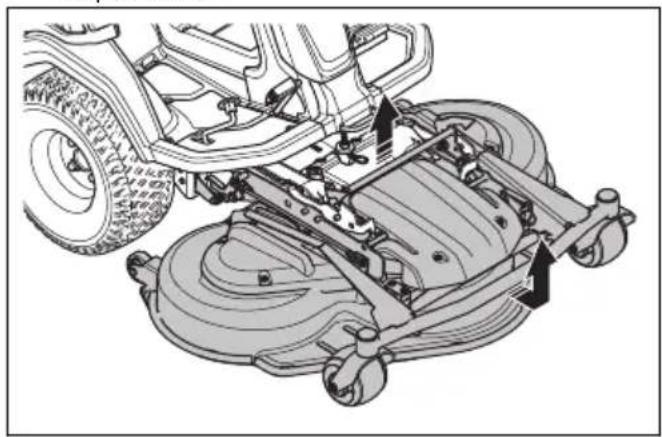

So entfernen Sie das Mähdeck

WARNING: Um Quetschverletzungen zu vermeiden, muss die Gewichtsübertragungsfunktion beim Wechseln von Zubehor ausgeschaltet sein.

1. Führer Sie Schritte 1-7 in So befestigen Sie das Mahdeck auf Seite 16 aus.
2. Ziehen und halten Sie den Sperrgriff.

1. Halten Sie die Vorderkante des Mahdecks, undziehen Sie es nach vorne, während Sie den Sperrgriff halten. Senken Sie das Mahdeck in die Endposition ab.

Hinweis: Wenn Sie das Mahdeck nicht in die Endpositionziehen konnen, losen Sie den Sperrgriff undziehen ihn erneut hoch.

1. Ziehen und halten Sie den Sperrgriff, und haben Sie die Vorderkante des Mahdecks hoch, bis es sich lost. Heben Sie die Vorderkante des Mahdecks hoch, bis sie sich vom Geräterahmen lost.
2. Ziehen Sie das Mahdeck hersa.

Betrieb

Einleitung

WARNING: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationenlesen und verstehen.

So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr Mobiltelefon.
2. Anmeldung bei der Husqvarna Connect App.
3. Befolgen Sie die Anweisungen in der Husqvarna Connect App, um sich zu verbinden und das Gerät zu registrieren.

So füllen Sie Kraftstoff ein

WARNING: Benzin ist leicht entzündlich. Seien Sie vorsichtig und betanken Sie das Gerät im Freien, siehe Sicherer Umgang mit Kraftstoff auf Seite 14.

WARNING: Verwenden Sie den Kraftstofftank nicht als Auflagefläche.

ACHTUNG: Die Verwendung eines falschen Kraftstoffs kann zu einer Beschädigung des Motors führen.

Der Motor lauft mit Benzin mit einer Mindest-Oktanzahl von 91 ROZ (87 AKI), nicht mit Öl gemischt. Wir empfehlen Ihnen biologisch abbaubares Alkylatbenzin. Verwenden Sie kein Benzin, das mehr als 10% Ethanol enthalt.

• Kontrollieren Sie den Füllstand vor jedem Gebrauch und fullen Sie bei Bedarf auf.
• Füllen Sie den Kraftstofftank nicht vollständig. Der Abstand sollte mindestens 2,5 cm betragen.

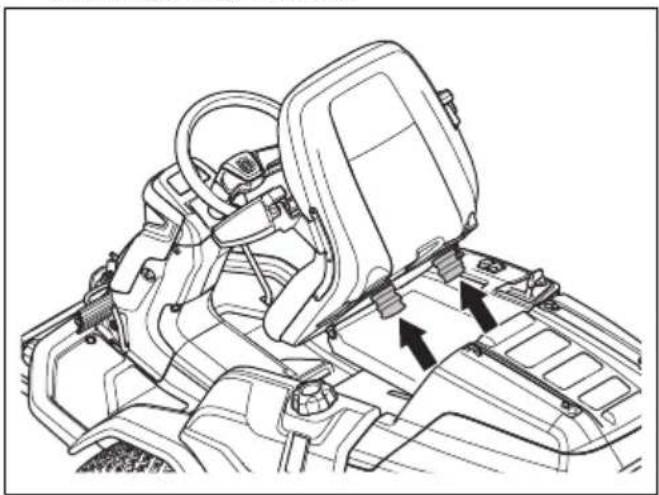

So stellen Sie den Sitz ein

WARNING: Stellen Sie den Sitz nicht während des Betriebs des Geräts ein.

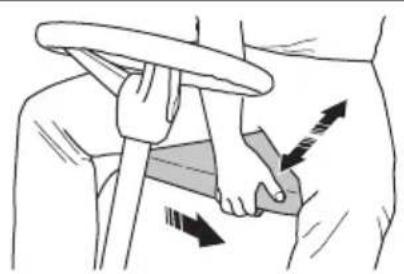

1. Um den Sitz nach vorn oder halten zu verstellen, setzen Sie ihre Fuß auf die Fußstützen.
2. Drücken Sie den Hebel unter der Vorderkante des Sitzes zur Seite, und bringen Sie den Sitz in die richtige Position.

1. Um die Sitzfederung einzustellen, bewegen Sie die 2 Gummianschlage unter dem Sitz entsprechend den Angaben in der Abbildung. Positionieren Sie die 2 Gummianschlage in den Lochtern vorne, mittig oder halten unter dem Sitz.

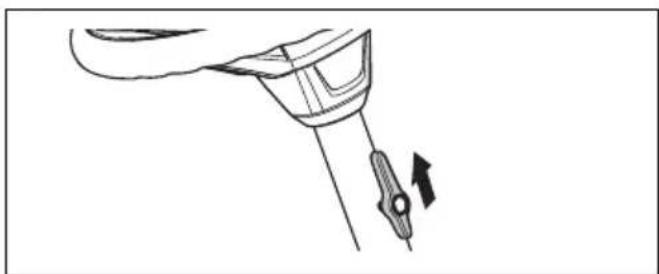

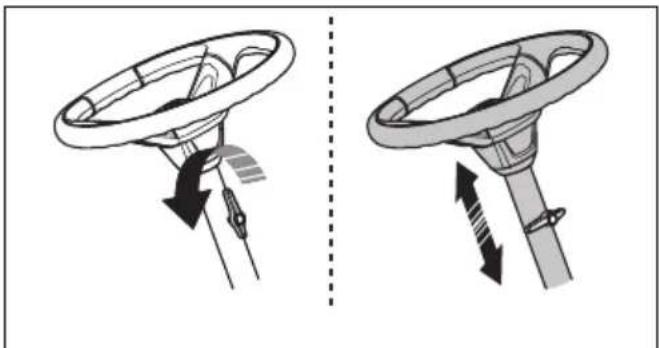

Hohenverstellung des Lenkrads

WARNING: Verstellen Sie die Höhe des Lenkrads nicht während das Gerät im Einsatz ist.

1. Drehen Sie den Knopf gegen den Uhrzeigersinn umihn zu offen.

1. Stellen Sie die Höhe des Lenkrads ein.
2. Drehen Sie den Knopf im Uhrzeigersinn, um den Griff festzuziehen.

ACHTUNG: Stellen Sie sicher, dass das lange Ende des Knopfs nach oben zeigt.

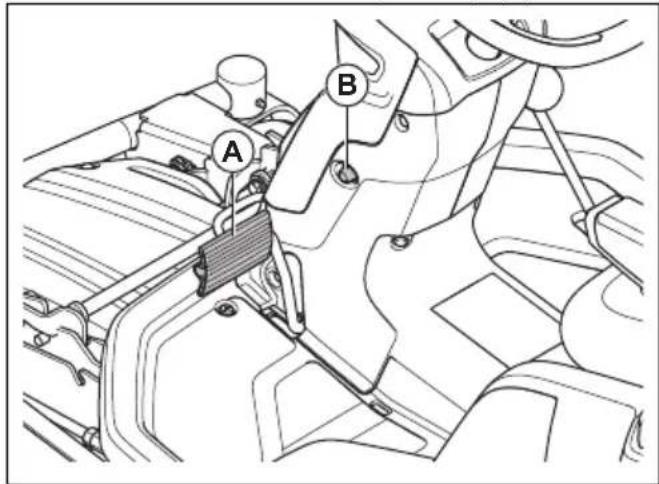

So betätigungen und losen Sie die Feststellbremse

1. Drucken Sie das Pedal der Feststellbremse (A) herunter.
2. Drücken und halten Sie den Sperrknopf (B).

1. Halten Sie den Sperrknopf gedrückt und halten Sie das Pedal der Feststellbremse los.
2. Zum Lösen der Feststellbremse, drücken Sie das Pedal der Feststellbremse.

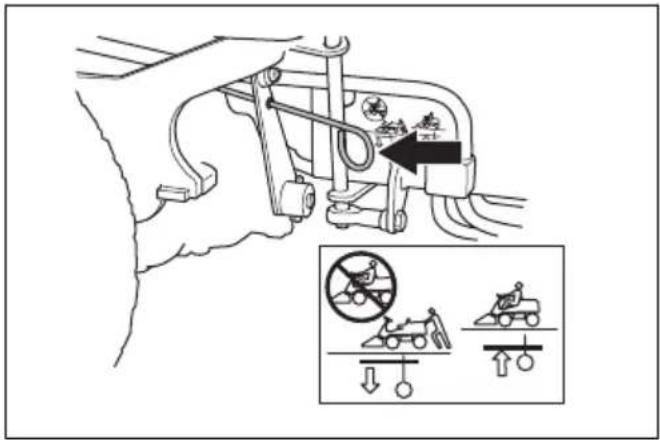

So aktivieren und deaktivieren Sie den Antrieb

Um das Gerät mit abgestelltem Motor zu bewegen, muss das Antriebssystem deaktiviert werden. Ziehen Sie den Hebel für das Antriebssystem vollständig Heraus, um den Achsantrieb zu deaktivieren. Drücken Sie den Hebel für das Antriebssystem vollständig herein, um den Achsantrieb zu aktivieren. Verwenden Sie keine mittlere Position.

Das Modell verfügbar über einen Hebel für den Vorderachsantrieb und einen für den Hinterachsantrieb. Der Hebel für das Anriebssystem der Hinterachse befindet sich hinter dem linken Hinterrad.

Der Hebel für das Antriebssystem der Vorderachse für den befindet sich hinter dem linken Vorderrad.

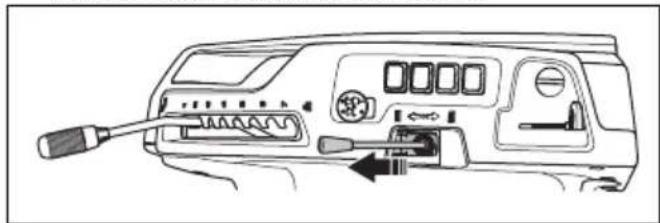

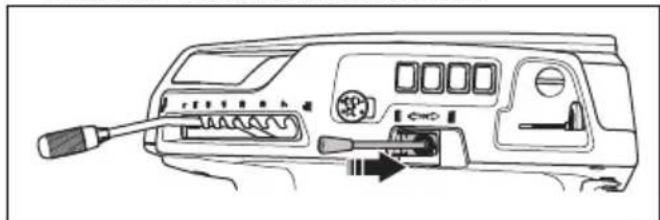

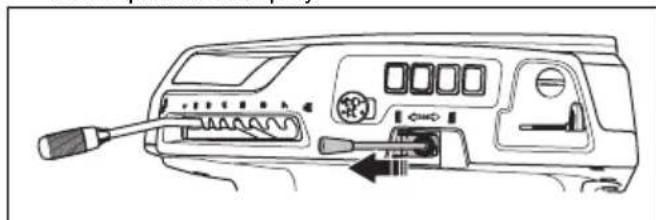

Anheben und Absenken des Mähdecks

• Um das Mahdeck in die Transportposition zu haben,ziehen Sie den Hubhebel nach hinten.

Um das Mahdeck in die Mahposition abzuseken, drucken Sie den Hubhebel nach vorn.

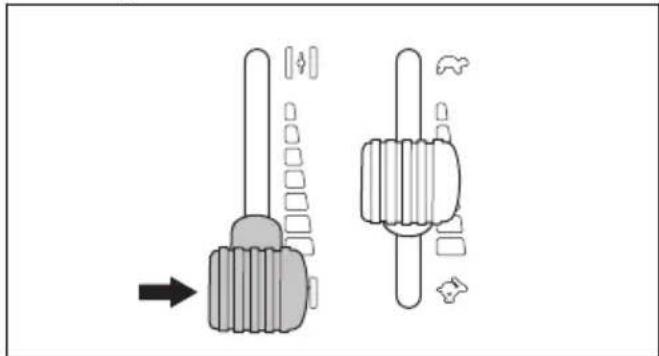

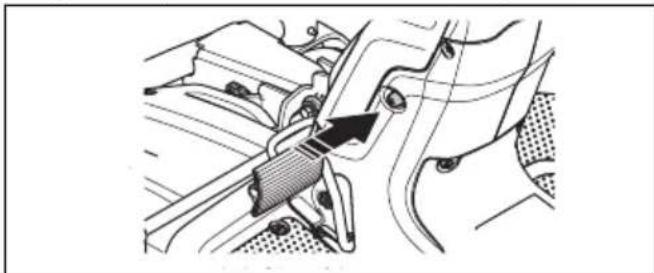

So lessen Sie den Motor an

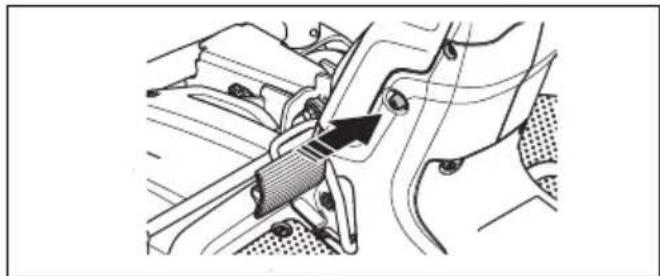

1. Drucken Sie den Zapfwellenschalter hinein, um beim Mahdeck den Antrieb auszukoppeln.

1. Betätigen Sie die Handbremse. Siehe So betätigen und lösen Sie die Feststellbremse auf Seite 19.

1. Wenn der Motor kalt ist, ziehen Sie den Choke-Hebel ganz nach hinten.

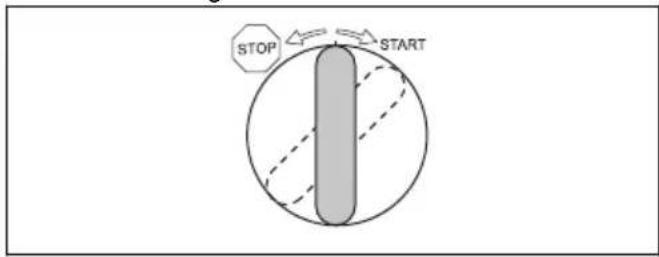

1. Drehen Sie den Zündschlüssel in die Startstellung.

1. Wenn der Motor startet, setzen Sie den Zündschlüsselsofar los,so dass er in die Neutralstellung zurückkehrt.

Hinweis: Lassen Sie den Zündschlüssel nicht länger als je 5 Sekunden in der Startposition. Wenn der Motor nicht startet, warten Sie 15 Sekunden, bevor Sie es erneut versuchen.

1. Lassen Sie den Motor mit halber Drehzahl für 3 bis 5 Minuten laufen, bevor Sieihn stark belasten.
2. Drücken Sie den Gashebel in die Vollgas-Position.

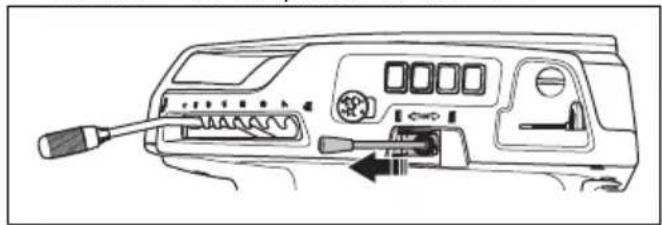

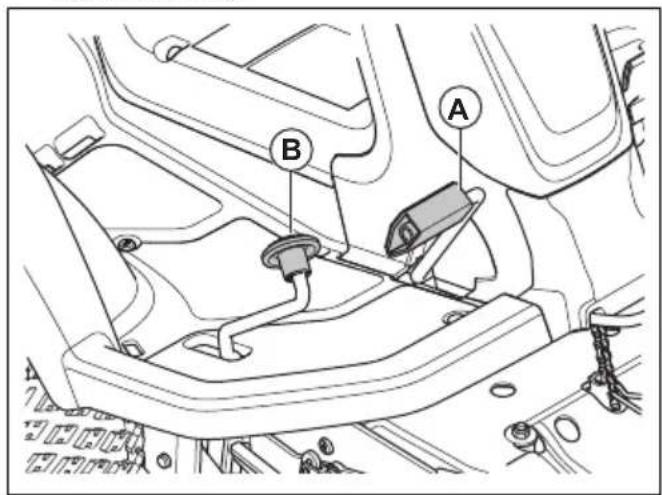

So bedieren Sie das Produkt

1. Starten Sie den Motor. Siehe So halten Sie den Motor an auf Seite 20.
2. Losen Sie die Feststellbremse.

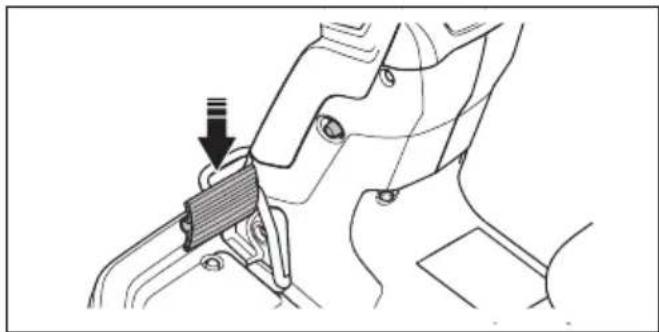

1. Drücken Sie vorsichtig eines der Gaspedale herunter. Die Geschwindigkeit erhöht sich je mehr das Pedal heruntergedrück wird. Verwenden Sie Pedal (A) zum Vorwartsfahren und Pedal (B) zum Rückwartsfahren.

1. Lassen Sie das Pedal zum Bremsen los.

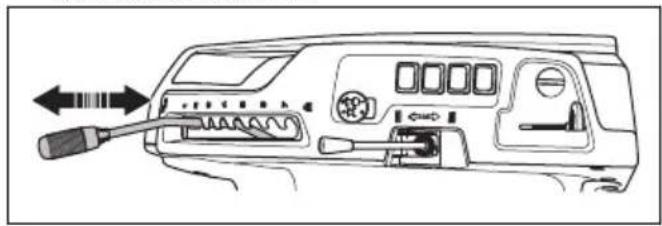

2. Stellen Sie die Schnitthöhe (1-7) mit dem Schnitthöhenhebel ein.

1. Bewegen Sie den Hubhebel nach vorne, um das Mahdeck in die Mahposition abzusenken.

1. Ziehen Sie an dem PTO-Knopf, um den Klingenantrrieb zu aktivieren.

So schalten Sie den Motor aus

1. Drücken Sie den PTO-Knopf wieder, um beim Mahdeck den Antrieb auszukoppeln.

1. Ziehen Sie den Hubhebel für das Mahdeck nach hinten, um das Mahdeck anzuheiten.

1. Betätigen Sie die Feststellbremse.
2. Den Zündschlüssel in die Stoppposition drehen.

So erhalten Sie ein gutes Mahergebnis

• Führer Sie für eine optimale Leistung regelmäßig Wartungsarbeiten am Gerät entsprechend den Angaben im Wartungsplan durch. Siehe Wartungsplan auf Seite 22.
• Mahen Sie keinen nassen Rasen. Nasses Gras kann zu schlechten Mahergebnissen führen.
• Beginnen Sie mit einer hohen Schnittthöhe, und verringern Sie diese allmählich.
• Mahren Sie mit Klingen, die bei hoher Drehzahl rotieren (für maximal zulässige Motordrehzahl siehe Technische Daten auf Seite 43). Bewegen Sie das Gerät mit geringer Geschwindigkeit vorwärts. Wenn das Gras nicht zu hoch und zu dick ist, können Sie auch bei higherer Geschwindigkeit ein gutes Mahergebnis erzielen.
• Schneiden Sie das Gras in einem unregelmäßigen Muster.
• Um die besten Mahergebnisse zu erzielen, mahren Sie den Rasen früig und verwenden die BioClip-Funktion.

Wartung

Einleitung

die Sicherheitsinformationen lessen und verstehen.

WARNING: Vor der Durchführung von Wartungsarbeiten müssen Sie

Wartungsplan

Betrieb vor der Verwendung

Sicherstellen, dass keine Kraftstoff- oder Ölleckagen vorhanden sind.

Das Gerät reinigen. Siehe So reinigen Sie das Gerät auf Seite 24.

Die Innenseite des Mühdecks reinigen. Siehe So reinigen Sie das Gerät auf Seite 24.

Motor und Schalldämpfer reinigen. Siehe So reinigen Sie Motor und Schalldämpfer auf Seite 24.

Sicherstellen, dass der Kaltluftinlass des Motors nicht blockiert ist. Siehe So reinigen Sie den Kaltluftinlass des Motors auf Seite 24.

Sicherstellen, dass die Sicherheitsvorrichtungen nicht beschädigt sind. Siehe Betriebsbedingungen auf Seite 13

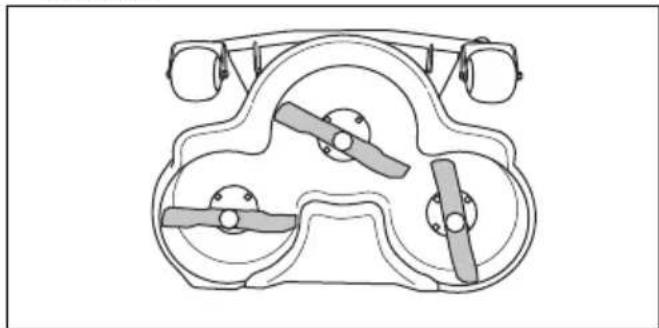

Die Klingen im Mähdeck überprüfen. Siehe So überprüfen Sie die Klingen auf Seite 33.

Die Bremsen prüfen und testen. Siehe So kontrollieren Sie die Feststellbremse auf Seite 27und So prüfen Sie das Vorwärts- und Rückwärtspedal auf Seite 13.

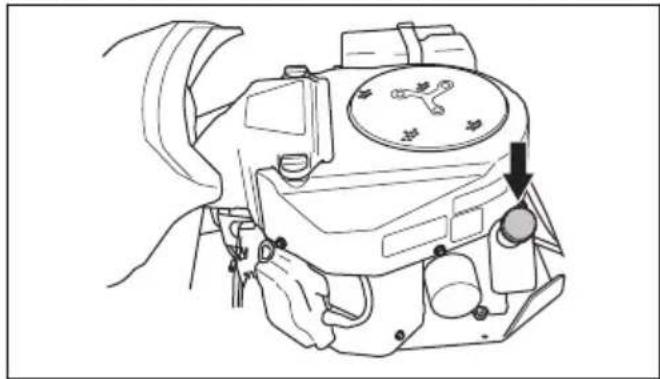

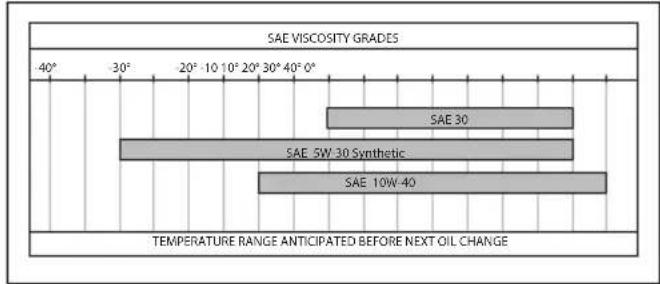

Den Motorölstand kontrollieren. Siehe So prüfen Sie den Motorölstand auf Seite 34.

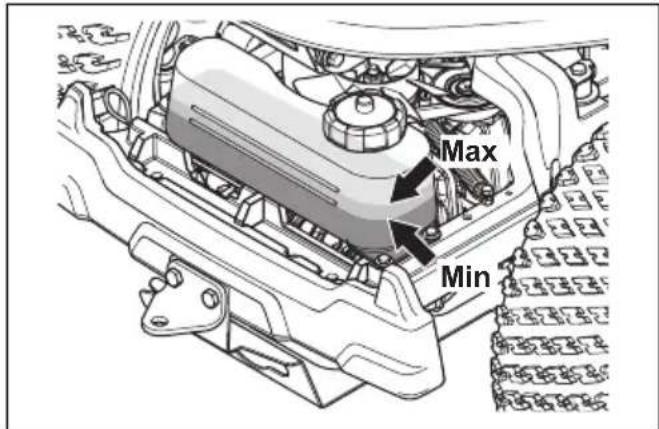

Den Getriebeölstand kontrollieren. Siehe So prüfen Sie den Hydraulikölstand auf Seite 35.

Die Lenkseilzüge kontrollieren. Siehe So überprüfen Sie die Steuerdrechte auf Seite 27.

Sicherstellen, dass die Fernlichtleuche und die Arbeitsleuche ordnungsgemäß funktionieren (falls zutreffend). Siehe Scheinwerfer auf Seite 5.

X = Die Anweisungen sind in der Bedienungsanleitung enthalten.

O = These Anweisungen sind nicht in der Bedienungsanleitung enthalten. Lassen Sie die Wartung von einem Husqvarna Servicehandler durchführten.

Instand halten Erste	Wartung	Wartungsintervall in Stunden
	50 100	200
Hydraulikschläuche und -kupplungen kontrollieren und reinigen. Bei Bedarf er-setzen.		O
Riemen und Riemenscheiben kontrollieren. O O
Die Lenkkette auf der Innenseite des Rahment tunnels prüfen. O
Alle Seilzüge prüfen, schmieren und einstellen. O

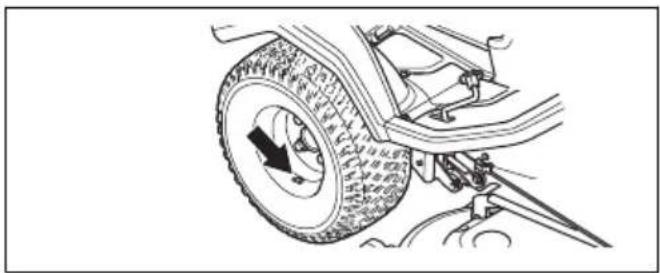

Sicherstellen, dass der Reifendruck korrekt ist. Siehe Reifendruck auf Seite 30. X	X
Sicherstellen, dass alle Schrauben und Muttern mit dem richtigen Drehmoment angezogen sind.		O
Den Fahrersitz schmieren. O
Alle Ketten schmieren. O
Instand halten Erste	Wartung	Wartungsinterval inStunden
	50 100	200

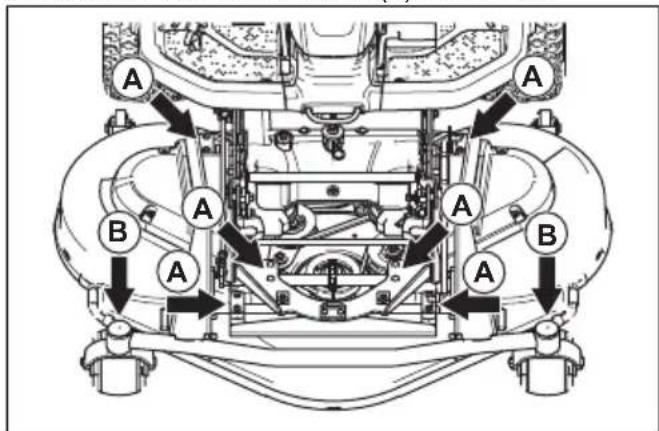

Räder und Klingenlager am Mühdeck schmieren (falls zutreffend). O O
Die Pedale auf der Innenseite des Rahmentunnels schmieren. O

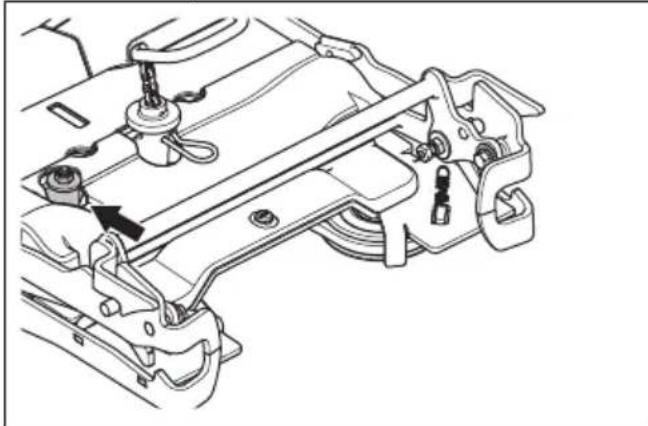

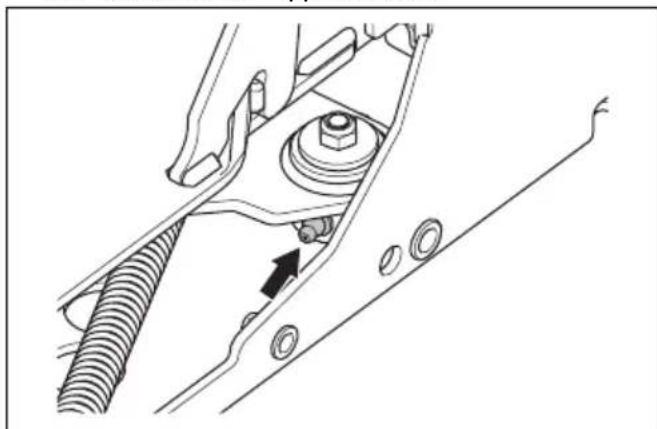

Schmieren Sie die Riemenspanner. O
Entfernen Sie die Antriebsräder und schmieren Sie die Achsen (nur für Serie200-300)		O
Kontrollieren Sie den Kraftstoffschlauch. Ggf. ersetzen. O
Den Kraftstofffilter ersetzen. Siehe So ersetzen Sie den Kraftstofffilter auf Seite27.		X
Den Luftfilter reinigen. Siehe So reinigen und tauschen Sie den Luftfilter aus aufSeite 27.	X
Den Luftfilter ersetzen. Siehe So reinigen und tauschen Sie den Luftfilter aus aufSeite 27.		X
Kührippen des hydrostatischen Getriebes prüfen. O
Motor und hydrostatisches Getriebe reinigen. O
Schalldämpfer und Wärmeableiter prüfen. O O

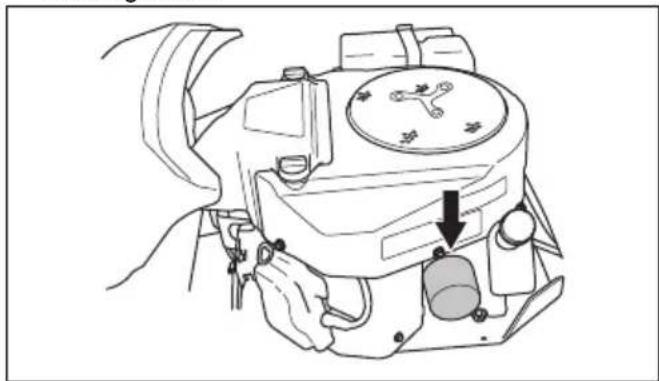

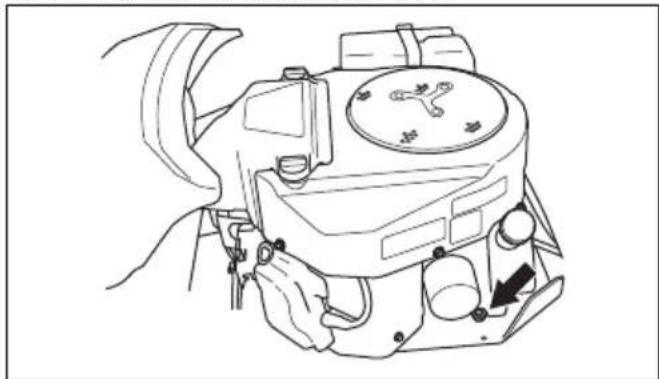

Das Motoröl wechseln. Siehe So wechseln Sie Motoröl und Ölfilter auf Seite34.	X1	X2
Den Motorölfilter ersetzen So wechseln Sie Motoröl und Ölfilter auf Seite34.	X3	X4

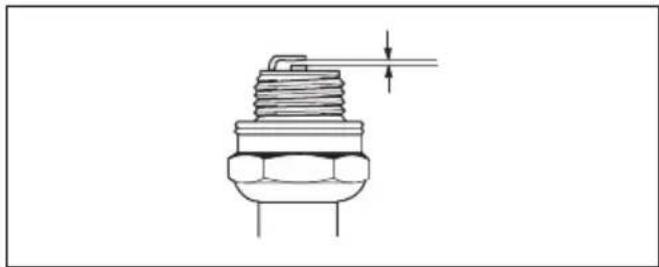

Die Zündkerze ersetzen. Siehe So überprüfen und wechseln Sie die Zündkerzeauf Seite 28.		X
Die Leuchten kontrollieren (falls zutreffend). Siehe Scheinwerfer auf Seite 5. X X
Die Firmware aktualisieren (falls zutreffend). O O
Den Akku kontrollieren und ggf. aufladen. Siehe So laden Sie den Akku aufSeite 29.	X	X
Die Drehzahl der Vorder- und Hinterräder prüfen und einstellen (nur bei Ausführungen mit Allradantrieb).	O	O
Wechseln Sie den Getriebefilter (nur bei Ausführungen mit Allradantrieb). O		O
Den aufschaubbaren Filter des Servomechanismus austauschen (falls zutref-fend).	O		O
Das Kühlgeläse des hydrostatischen Getriebes prüfen.	O O
Den Ölstand im Getriebe kontrollieren und ggf. Öl nachfüllen. Siehe So prüfenSie den Hydraulikölstand auf Seite 35.		X
Das Getriebeöl wechseln.	O		O
Die Feststellbremse prüfen und justieren.	O O

1
2
3
4

50 Stunden oder ein Jahr (nur ersten Wartung).

100 Stunden oder einmal im Jahr.

50 Stunden oder ein Jahr (nur erstige Wartung).

100 Stunden oder einmal im Jahr.

Instand halten Erste	Wartung	Wartungsintervall in Stunden
	50 100	200
Die Außen- und Innenflächen des Mühdecks und Abdeckungen des Mühdecks reinigen. Siehe So reinigen Sie das Gerät auf Seite 24.	X	X
Schnitthöhe und Anstellwinkel kontrollieren und bei Bedarf einstellen. Siehe So überprüfen Sie die Fluchtung des Mühdecks auf Seite 31 und So stellen Sie die Fluchtung des Mühdecks ein auf Seite 31.	X	X
Die Klingen im Mühdeck überprüfen und ggf. Scharfen und auswuchten. Siehe So überprüfen Sie die Klingen auf Seite 33 und So tauschen Sie die Messer aus auf Seite 33.		X
Die Motordrehzahl kontrollieren und bei Bedarf einstellen. O O
Sicherstellen, dass sich das Gerät in der Neutralstellung nicht bewegt. Siehe So prüfen Sie das Vorwärts- und Rückwärtspedal auf Seite 13.	X	X
Bei verschiedene Geschwindigkeiten Vorwärts- und Rückwärtsfahrt kontrollier- ren.	O	O
Klingenaktivierung, Sitz, Hub und Vorwartsantrieb/Bremse kontrollieren. Siehe Sicherheitsvorrichtungen am Gerät auf Seite 12.	X	X
Überprüfen Sie das Aufsammelsystem (nur bei Ausführungen mit Aufsammel-funktion).	X	X

So reinigen Sie das Gerät

ACHTUNG: Verwenden Sie keinen Hochdruck- oder Dampfreiniger. Wasser kann in Lager und elektrische Anschlusses gelangen und Korrosion verursachen, die zu Schaden am Gerät führt.

Reinigen Sie das Gerätsofar nach der Anwendung.

• Reinigen Sie keineheiten Oberflächen wie Motor, Schalldämpfer und Abgasanlage. Warten Sie, bis die Oberflächen abgekühlt sind, und entfernen Sie dann Gras oder Schmutz.
• Vor dem Reinigen mit Wasser reinigen Sie mit einer Bürste. Entfernen Sie Gras und Schmutz auf dem und um das Getriebe, dem Getriebe-Lufteinlass und dem Motor.

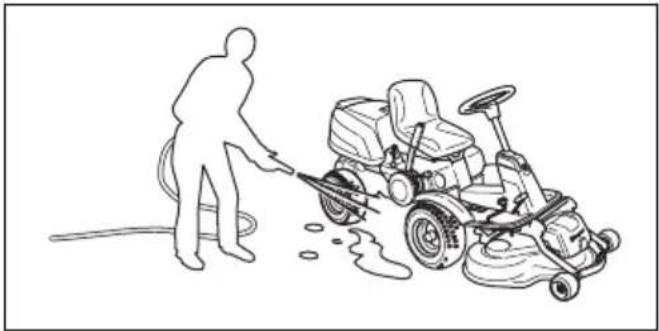

• Verwenden Sie fließendes Wasser aus einem Schlauch, um das Gerät zu reinigen. Verwenden Sie keinen Hochdruckreiniger.
• Richten Sie den Wasserstrahl nicht auf elektrische Bauteile oder Lager. Reinigungsmittel erhöhen in der Regel die Beschädigung.

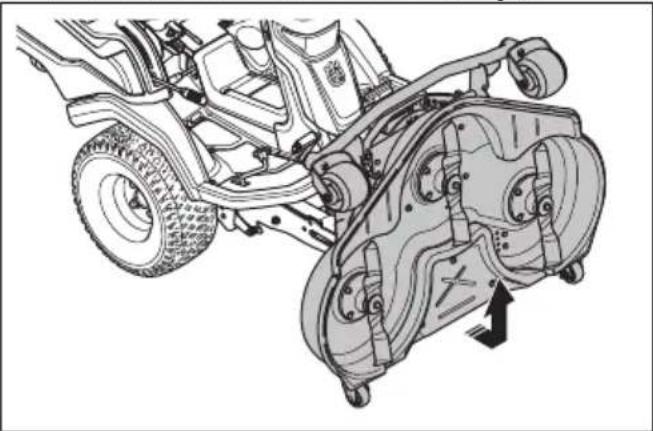

• Bringen Sie das Mahdeck zum Reinigen in die Wartungsposition und spritzen Sie es mit einem Wasserschlauch ab.
• Wenn das Gerät sauber ist, schalten Sie das Mahdeck kurz ein, um noch verbleibendes Wasser abzublasen.

So reinigen Sie Motor und Schalldämpfer

Halten Sie Motor und Schalldämpfer frei von Rasenschnitt und Schmutz. In Benzin oder Öl getränkter Rasenschnitt auf dem Motor kann die Brandgefahr erhöhen und das Risiko, dass der Motor zu heißt wird. Lassen Sie den Motor abkühlen, bevor er gereinigt wird. Mit Wasser und einer Bürste reinigen.

Rasenschmitt rund um den Schalldämpfer trocknet Schnell und stellt eine Brandgefahr dar. Verwenden Sie eine Bürste oder entfern den Rasenschmitt mit Wasser, wenn der Schalldämpfer kalt ist.

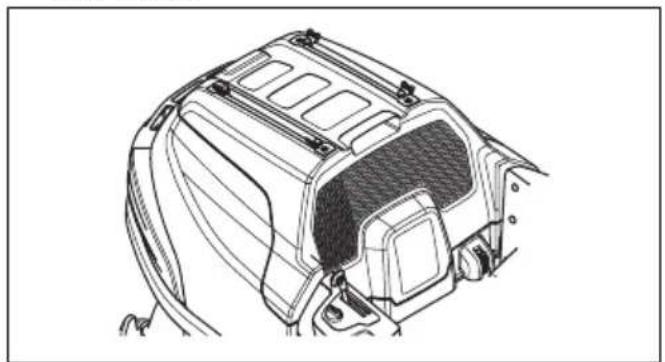

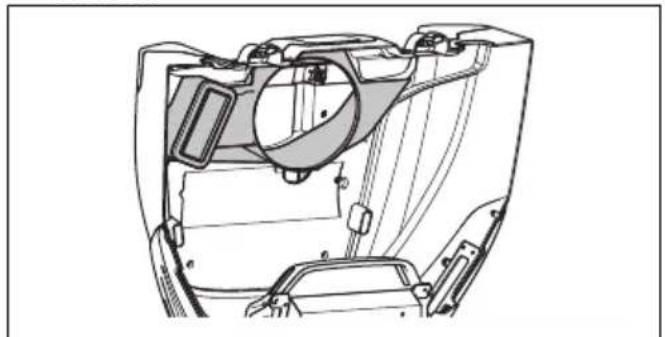

So reinigen Sie den Kaltlufteinlass des Motors

WARNING: Stellen Sie den Motor ab. Der Kaltlufteinlass dreht sich und kann Verletzungen an ihren Fingern verursachen.

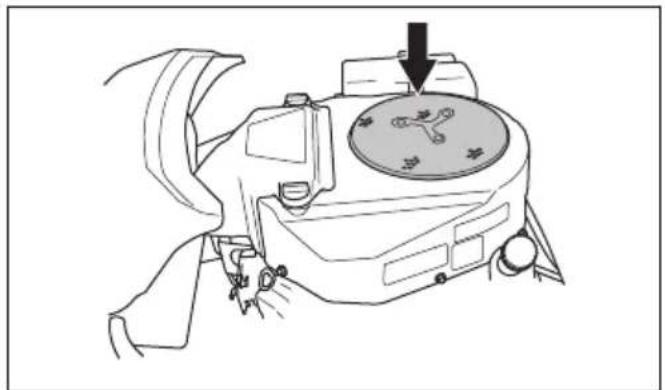

1. Achten Sie darauf, dass das Gitter des Kaltlufteinlasses auf der Motorabdeckung nicht blockiert ist. Entfernen Sie Gras und Schmutz mit einer Bürste.

1. Offnen Sie die Motorhaube.
2. Stellen Sie sicher, dass der Kaltlufteinlass des Motors nicht verstoptf ist. Entfernen Sie Gras und Schmutz mit einer Bürste.

1. Überprüfen Sie die Luftleitung auf der Innenseite der Motorabdeckung. Stellen Sie sicher, dass der Luftkanal sauber ist und nicht am Kaltlufteinlass scheuert.

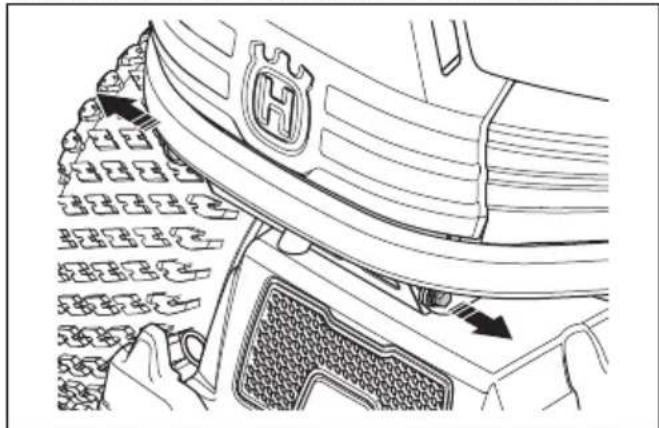

So entfernen Sie die Abdeckungen Entfernen und Montieren der Motorabdeckung

1. Klappen Sie den Sitz nach vorne.

2. Losen Sie die 2 Klammern an der Motorabdeckung mit dem Werkzeug mit dem am Zündschlüssel befestigten Werkzeug.

1. Entfernen Sie die Schrauben von den Scharnieren.

1. Klappen Sie die Motorabdeckung nach hinter.
2. Montieren Sie sie in umgekehrter Reihenfolge.

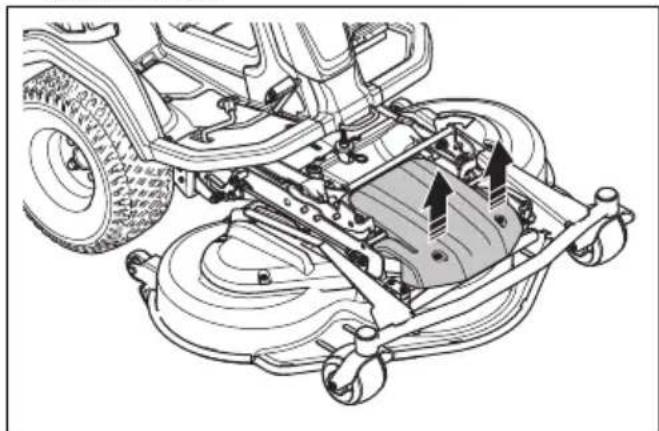

Entfernen und Montieren der vorderen Abdeckung des Mahdecks

1. Mahdeck abnehmer. Siehe So entfernen Sie das Mahdeck auf Seite 17.
2. Entfernen Sie die 2 Schrauben sowie die Abdeckung des Mahdecks.

1. Montieren Sie sie in umgekehrter Reihenfolge.

Entfernen und Montieren der Seitenabdeckung des Mahdecks

1. Mahdeck abnehmer. Siehe So entfernen Sie das Mahdeck auf Seite 17.

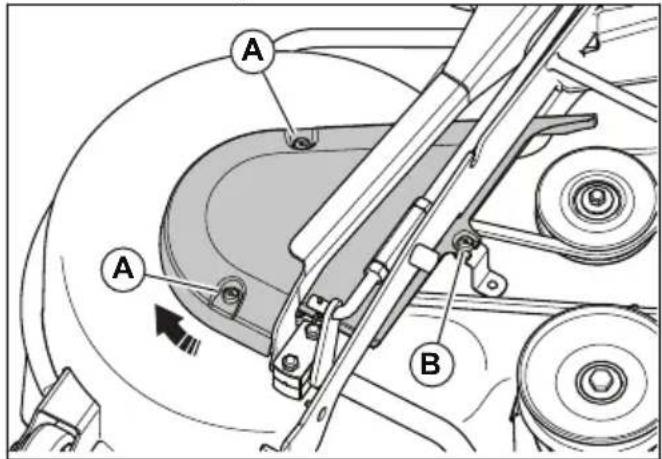

2. Entfernen Sie die 2 Schrauben (A) von der Seitenabdeckung des Mahdecks.

1. Lösen Sie die Schrauben (B), aber entfern den Sie diese nicht.
2. Drehen und entfernen Sie die Seitenabdeckung des Mahdecks.
3. Montieren Sie sie in umgekehrter Reihenfolge.

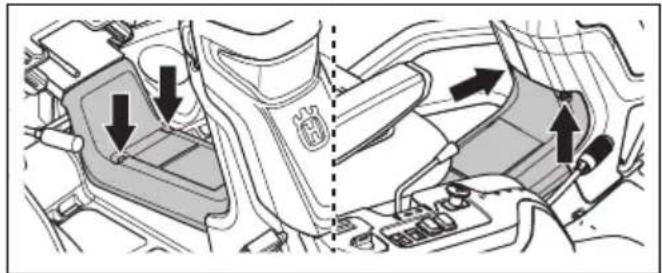

Entfernen und Montieren der Rahmentunnelabdeckung

1. Bewegen Sie den Sitz nach hinten. Siehe So füllen Sie Kraftstoff ein auf Seite 18.
2. Entfernen Sie die 4 Schrauben undnehmen Sie die Rahmentunnelabdeckung ab.

1. Montieren Sie sie in umgekehrter Reihenfolge.

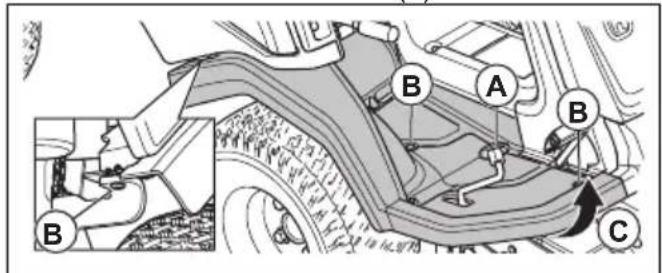

Entfernen und Montieren der rechten Fußstütze

1. Entfernen Sie die Rahment tunnelabdeckung.
   Siehe Entfernen und Montieren der Rahment tunnelabdeckung auf Seite 26.
2. Drehen Sie den Knopf auf dem Rückwartspedal (A) und entfern den Sieihn.
3. Entfernen Sie die 3 Schrauben (B).

1. Losen Sie die Ränder der Fußstütze (C).

2. Entfernen Sie die Fußstütze.

3. Montieren Sie sie in umgekehrter Reihenfolge.

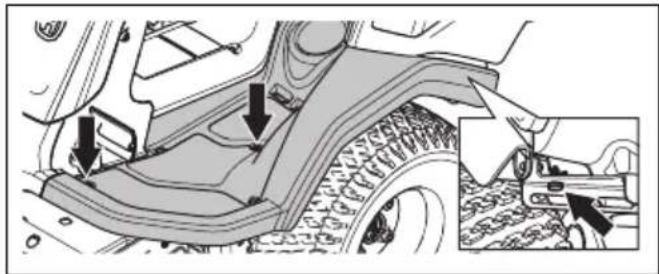

So entfern und montieren Sie die linke Fußstütze

1. Entfernen Sie die Rahment tunnelabdeckung. Siehe Entfernen und Montieren der vorderen Abdeckung des Mahdecks auf Seite 25.
2. Entfernen Sie die 3 Schrauben und die Fußstütze.

1. Montieren Sie sie in umgekehrter Reihenfolge.

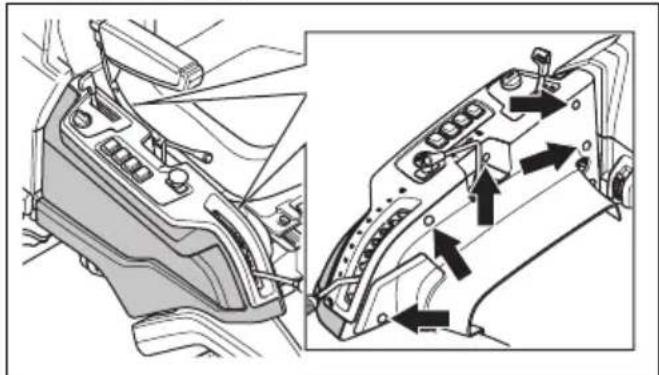

So entfernen und montieren Sie die äußere rechte Seitenabdeckung

1. Offnen Sie die Motorhaube. Siehe Entfernen und Montieren der Motorabdeckung auf Seite 25.
2. Entfernen Sie die 6 Schrauben sowie die rechte Seitenabdeckung.

1. Montieren Sie sie in umgekehrter Reihenfolge.

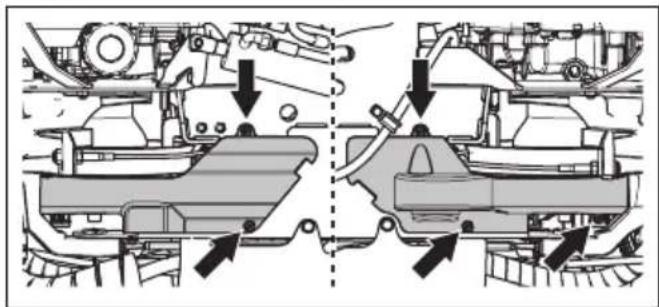

So entfernen Sie die unter Riemenabdeckungen

1. Entfernen Sie die Schrauben, mit der die unter Riemenabdeckung befestigt ist. Es befinden sich 2 Schauben auf der rechten Seite des Gerats und 3 Schrauben auf der linken Seite.

1. Entfernen Sie die untere Riemenabdeckung.
2. Zusammenbau in umgekehrter Reihenfolge.

So überprüfen Sie die Steuerdrechte

Die Spannung der Steuerdrechte kann nach einer gewissen Zeit abnehmen. Dadurch muss die Einstellung der Lenkung geändert werden.

Überprüfen und stellen Sie die Lenkung wie folgt ein:

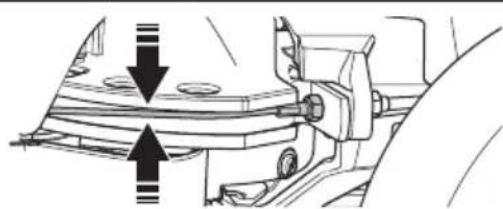

1. Die Steuerdrechte sind korrekt angezogen, wenn Sie sie manuell 5 mm nach oben oder unter in der Nut auf dem Lenkring bewegen können.

1. Wenn die Seilzüge zu locker sind, halten Sie sie von einem Husqvarna Servicehandler einstehen.

So kontrollieren Sie die Feststellbremse

1. Parken Sie das Gerät auf einem festen Untergrund mit Neigung von hochstens 10^ .

Hinweis: Stellen Sie das Gerät nicht auf einem Grashang ab, wenn Sie eine Kontrolle der Handbremse durchführren.

1. Betätigen Sie das Pedal der Feststellbremse (1).
2. Drücken und halten Sie den Sperrknopf (2) und halten Sie das Pedal der Feststellbremse los während der Sperrknopf weiterhin gedrückt wird.

1. Wenn das Gerät sich bewegt, setzen Sie die Handbremse von einem Husqvarna Servicehändler einstehen.
2. Betätigen Sie das Pedal der Feststellbremse erneut, um die Feststellbremse zu offen.

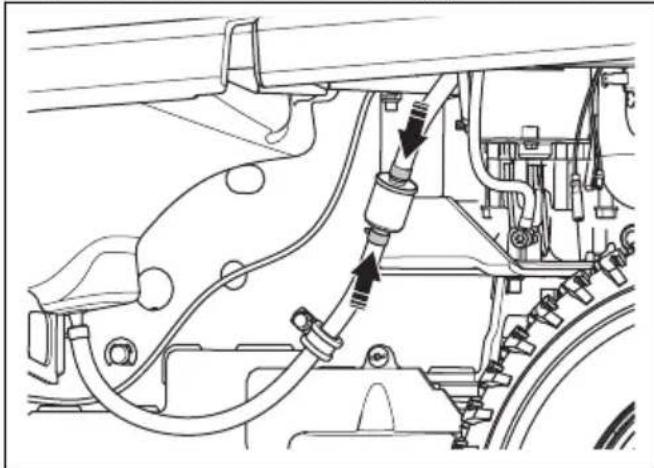

So ersetzen Sie den Kraftstofffilter

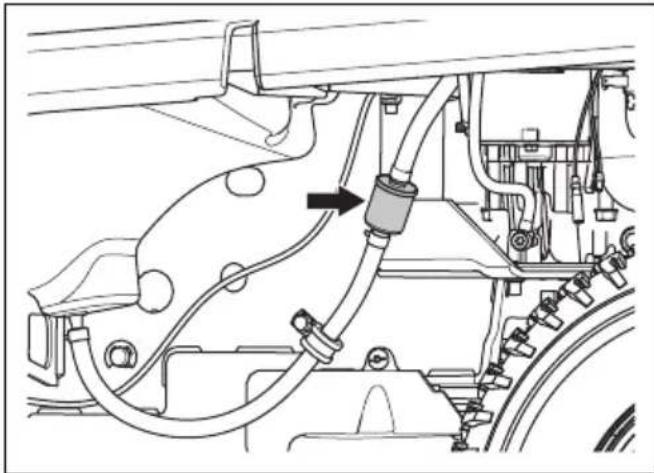

1. Schieben Sie die Schlauchhalter mit einer Zange vom Filter weg.

2. Ziehen Sie den Filter von den Schlauchenden ab.

1. Drücken Sie die Schlauchenden in den neuen Filter. Verwenden Sie flüssiges Reinigungsmittel an den Enden des Filters, um die Verbindung wichter herzustellen.
2. Schiebern Sie die Schlauchhalter gegen den Filter.

So reinigen und tauschen Sie den Luftfilter aus

1. Offnen Sie die Motorhaube.

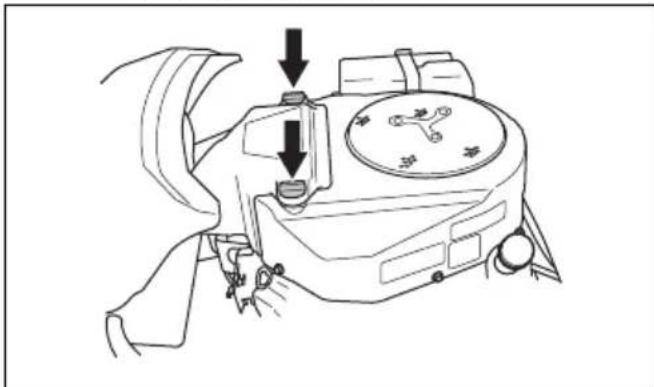

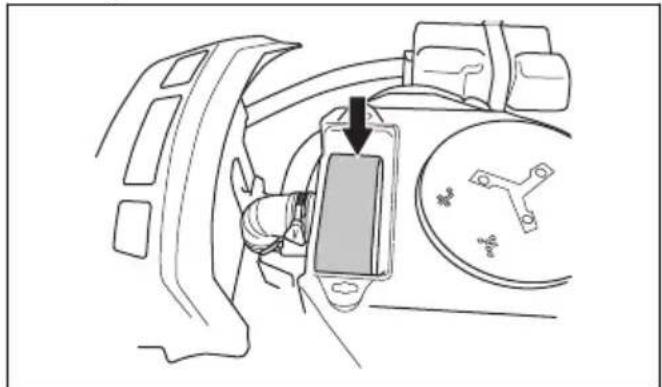

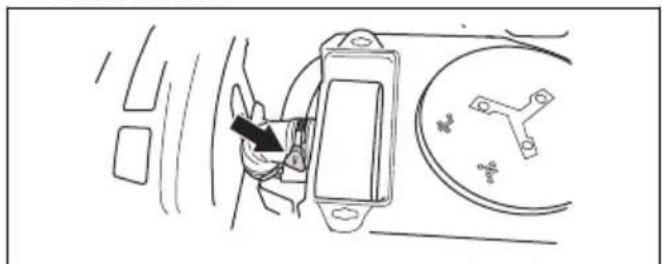

2. Losen Sie die beiden Drehknöppe des Luftfilterdeckels und entfern den Sie jhn.

1. Losen Sie den Schlauchhalter, der den Luftfiltereinsatz hält.

2. Nehmen Sie den Luftfiltereinsatz aus dem Filtergehause.

1. Entfernen Sie den Schaumstoff-Filter rund um den Luftfiltereinsatz.
2. Reinigen Sie den Schaumstoff-Filter mit einem milden Reinigungsmittel.
3. Lassen Sie den Schaumstoff-Filter vollständig trocknen.
4. Schlagen Sie den Papierfilter gegen eine harte Oberfläche, umihn zu reinigen. Benutzen Sie keine Druckluft.
5. Wenn der Papierfilter weiterhin verschmutzt ist, ersetzen Sieihn.
6. Bringen Sie den Schaumstoff-Filter wieder um den Luftfiltereinsatz an.
7. Setzen Sie den Luftfiltereinsatz auf den Luftschlauch.
8. Befestigen Sie den Luftfiltereinsatz mit dem Schlauchhalter.

1. Bringen Sie die Luftfilterabdeckung wieder an und drehen Sie die Drehknöpfes fest.

So überprüfen und wechseln Sie die Zündkerze

1. Offnen Sie die Motorhaube.
2. Entfernen Sie den Zündkabelschuh und reinigen Sieden Bereich um die Zündkerze.
3. Entfernen Sie die Zündkerze mit einem Zündkerzenschlüssel.

4. Überprüfen Sie die Zündkerze. Ersetzen Sie die Zündkerze, wenn die Elektroden durchgebrannt sind oder die Isolierung Risse oder Schäden aufweist. Wenn die Zündkerze nicht beschädigt ist, reinigen Sie sie mit einer Stahlbürste.

5. Prüfen Sie den Elektrodenabstand und stellen Sie sicher, dass er korrekt ist. Siehe Technische Daten auf Seite 43.

1. Verbiegen Sie die Seitenelektrode, um den Elektrodenabstand einzustellen.
2. Setzen Sie die Zündkerze wieder ein und drehen Sie sie von Hand, bis sie den Zündkerzensitz berührt.
3. Ziehen Sie die Zündkerze mit dem Zündkerzenschlüssel an, bis die Scheibe komprimiert wird.
4. Ziehen Sie eine gebrauchte Zündkerze um weitere 3 mm, eine neue Zündkerze um eine weitere Vierteldrehung an.

ACHTUNG: Zündkerzen, die nicht richtig festgezogen sind, können zu Schaden am Motor führen.

ACHTUNG: Versuchen Sie nicht, den Motor bei entfernter Zündkerze oder abgetrennten Zündkabel zu starten.

So ersetzen Sie die Sicherungen

Die Sicherungen sind in 2 Gruppen unterteilt. Die Sicherungen für das Steuermodul des Mahers und den Motor befinden sich in einem Halter vor dem Akku. Die Sicherungen für zusätzliche elektrische Ausgänge befinden sich in einem Halter vor dem Hydraulikolkuhler. Eine durchgebrannte Sicherung erkennt man an dem durchgebrannten Steckverbinder.

1. Offnen Sie die Motorhaube.

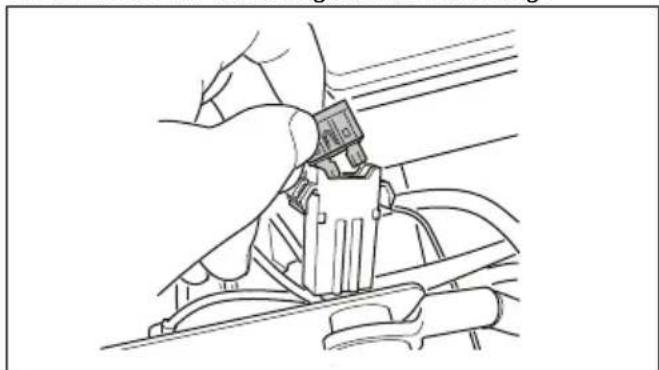

2. Ziehen Sie die Sicherung aus der Halterung.

1. Tauschen Sie die durchgebrannte Sicherung aus.
2. Schlieben Sie die Motorabdeckung.

Wenn die Sicherung kurze Zeit nach dem Ersetzen erneut durchbrennt, liegt ein Kurzschluss vor.

Repairen Sie den Kurzschluss vor der erneuten Inbetriebnahme des Geräts.

So laden Sie den Akku

WARNING: Machen Sie sich vor dem Laden der Batterie mit dem Kapitel Sicherheit vertraut. Siehe Sicherer Umgang mit Batterien auf Seite 15.

• Laden Sie den Akku, wenn er zu schwach ist, um den Motor zu starten.
• Verwenden Sie ein Standard-Ladegerät.
• Trennen Sie vor dem Anlassen des Motors immer die Verbindung zum Ladegerät.

So ersetzen Sie den Akku

WARNING: Machen Sie sich vor dem Laden der Batterie mit dem Kapitel Sicherheit vertraut. Siehe Sicherer Umgang mit Batterien auf Seite 15.

ACHTUNG: Laden Sie die Batterie immer vollständig auf, bevor Sie sie in das Gerät einsetzen.

1. Entfernen Sie die Motorabdeckung. Siehe Entfernen und Montieren der Motorabdeckung auf Seite 25

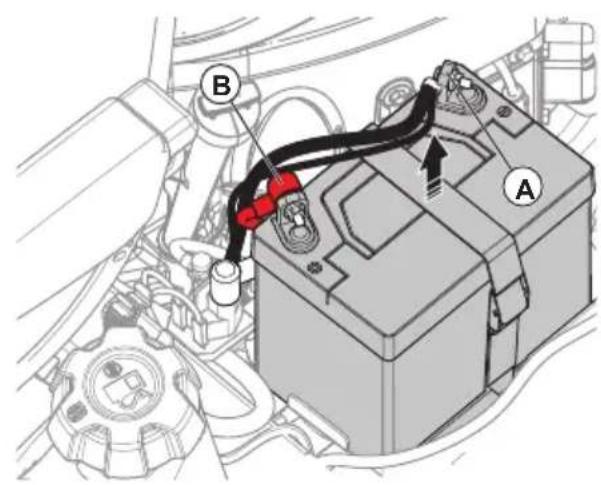

2. Trennen Sie die Masseklemme (A) und dann die Plusklemme (B) an der Batterie.

WARNING: Risiko der

Funkenbildung. Siehe Sicherer Umgang mit Batterien auf Seite 15

1. Lösen Sie den Riemen, der die Batterie hält.
2. Hebien Sie die Batterie an, um sie aus dem Gerät zu entfernen.

3. Reinigen Sie die Klemmen an der neuen Batterie.

4. Setzen Sie die neue Batterie ein.

5. Ziehen Sie den Riemen um die Batterie fest.
6. Verbinden Sie das Pluskabel mit der Plusklemme an der Batterie.
7. Verbinden Sie das Massekabel mit der Masseklemme an der Batterie.

So führen Sie einen Fremdstart des Motors durch

Wenn die Batterie zu schwach ist, um den Motor zu starten, können Sie Überbrückungskabel für einen Fremdstart verwenden. Das Gerät ist mit einem negativ geerdeten 12-Volt-System ausgestattet. Das Produkt, das Sie für den Fremdstart verwenden, muss ebenfalls ein 12-V-System mit negativer Masse haben.

ACHTUNG: Benutzen Sie kein Schnellladegerat oder ähnliche Starthilfen. Das führt zu Schäden am elektrischen System des Geräts.

So schreiben Sie die Überbrückungskabel an

WARNING: Es besteht
Explosionsgefahr aufgrund explosiver Gase, die von der Batterie ausgegeben. Schließen Sie die Minusklemme der geladenen Batterie nicht an die oder in der Höhe der Minusklemme der schwachen Batterie an.

ACHTUNG: Verwenden Sie die Batterie des Geräts nicht zum Fremdstarten anderer Fahrzeuge.

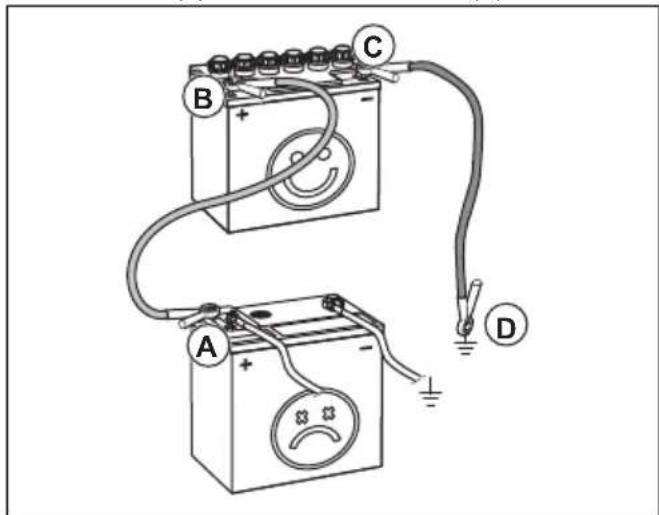

1. Schlieben Sie ein Ende des roten Kabels an den PLUSPOL (+) der leeren Batterie an (A).

1. Schließen Sie das andere Ende des roten Kabels an den PLUSPOL (+) der vollständig geladenen Batterie (B) an.

WARNING: Schließen Sie die Enden des roten Kabels nicht am Chassis kurz.

1. Verbinden Sie ein Ende des schwarzen Kabels mit dem MINUSPOL (-) der vollgeladenen Batterie (C).
2. Verbinden Sie das andere Ende des schwarzen Kabels mit einer KAROSSERIE-MASSE (D), nicht in der Nähe von Kraftstoffank und Batterie.

So entfern den Sie die Überbrückungskabel

Hinweis: Entfernen Sie die Überbrückungskabel in umgekehrter Reihenfolge, wie Sie sie angeschlossen haben.

1. Entfernen Sie das SCHWARZE Kabel vom Chassis.
2. Entfernen Sie das SCHWARZE Kabel vom voll aufgeladenen Akku.
3. Entfernen Sie das ROTE Kabel von den 2 Batterien.

Reifendruck

Stellen Sie sicher, dass der Reifendruck an allen
4 Reifen korrekt ist. Siehe Technische Daten auf Seite 43

So bringen Sie das Mähdeck in die Wartungsposition

1. Führer Sie Schritte 1-7 in So befestigen Sie das Mahdeck auf Seite 16 aus.
2. Ziehen und halten Sie den Sperrgriff.

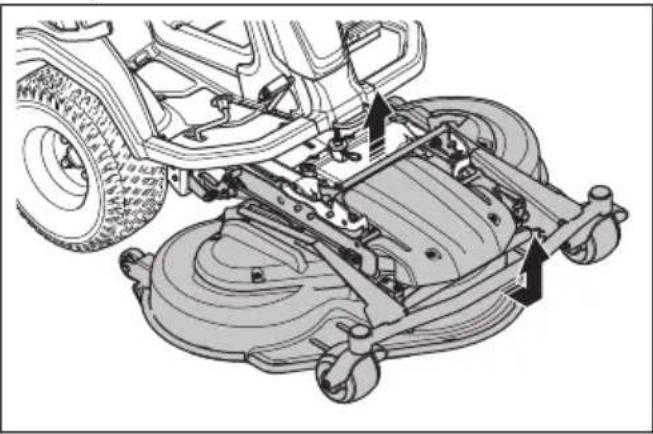

1. Halten Sie die Vorderkante des Mahdecks undziehen Sie es nach vorne, während Sie den Sperrgriff halten. Senken Sie das Mahdeck in die Endposition ab.

Hinweis: Wenn Sie das Mahdeck nicht in seine Endpositionziehen konnen, losen Sie den Sperrgriff und ziehen Sie ihn erneut hoch.

1. Hebien Sie das Mahdeck in eine senkrechte Position, bis ein Klicken zu horen ist. Das Mahdeck wird automatisch in vertikaler Position verriegelt.

1. Ziehen sie die Vorderkante des Mahdecks nach vorne, um sicherzustellen, dass das Mahdeck verriegelt ist.

So bringen Sie das Mähdeck in die Mahposition

1. Halten Sie die Vorderkante des Mahdecks (A) mit einer Hand fest. Drücken Sie das Mahdeck in die Richtung des Geräts.

2. Ziehen Sie den Sperrgriff (B) mit ihrer anderen Hand an, um die verriegelte Position des Mahdecks zu deaktiveren.

1. Klappen Sie das Mahdeck (C) nach unten, bis es waagrecht zum Boden ist.
2. Ziehen Sie den Sperrgriff und drucken Sie das Mahdeck in die Richtung des Gerats, bis es stoppt.
3. Drücken Sie den Sperrgriff nach unten.

So überprüfen Sie die Fluchtung des Mahdecks

1. Stellen Sie sicher, dass in den Reifen die richtigen Luftträcke herrschen. Siehe Technische Daten auf Seite 43.
2. Stellen Sie das Gerät auf einer ebenen Fläche ab.
3. Senken Sie das Mahdeck in die Mahposition ab.
4. Stellen Sie den Schnitthohenhebel in die Wartungsposition.

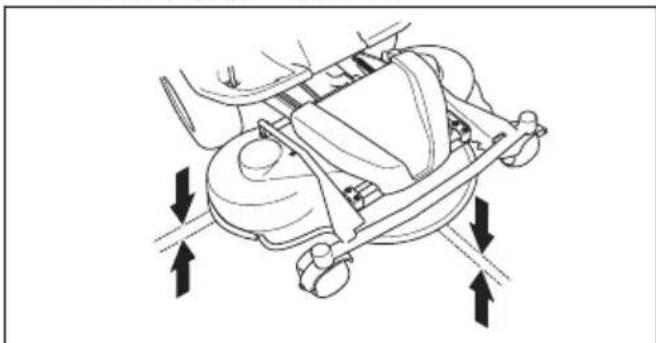

5. Messen Sie den Abstand zwischen dem Boden und der vorderen und hinteren Kante des Mahdecks. Stellen Sie safer, dass die wichtere Kante 4-6 mm hoher stehen als die Vorderkante.

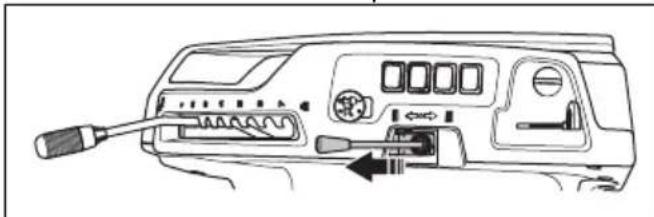

So stellen Sie die Fluchtung des Mähdecks ein

1. Stellen Sie das Gerät auf einem harten und ebenen Untergrund ab.

2. Betätigen Sie die Handbremse.

3. Bewegen Sie den Gewichtsübertragungshebel nach unten.

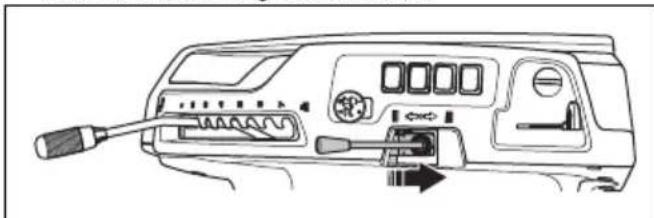

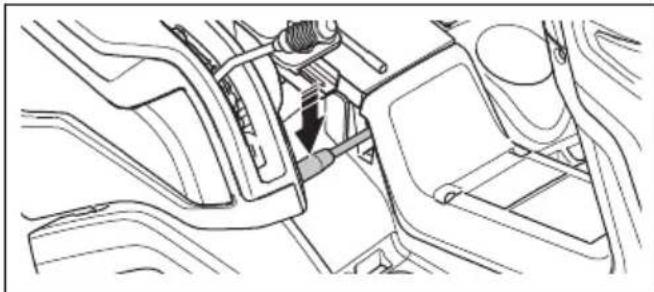

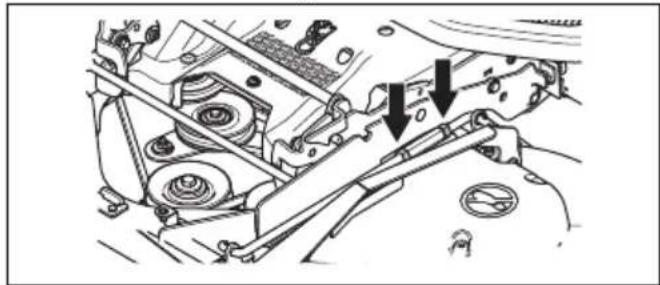

1. Bewegen Sie den Hubhebel nach hinten, und haben Sie das Mahdeck in die Transportposition, um die Hebelunterstätzung zu aktivieren.

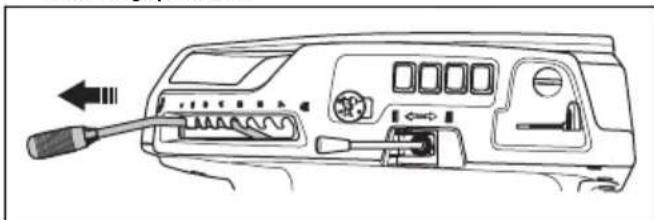

1. Bewegen Sie den Hubhebel nach vorne, und senken Sie das Mahdeck in die Mahposition ab.

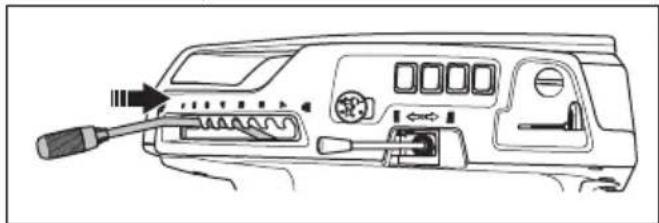

1. Stellen Sie den Schnitthöhenhebel in die Wartungsposition.

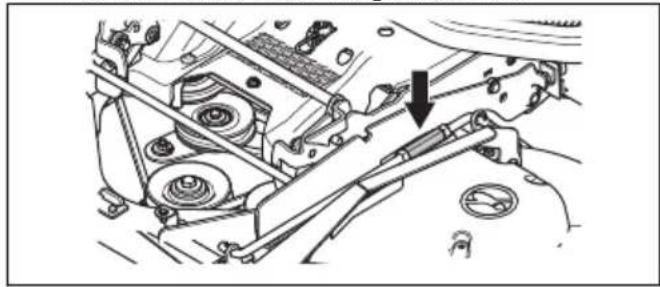

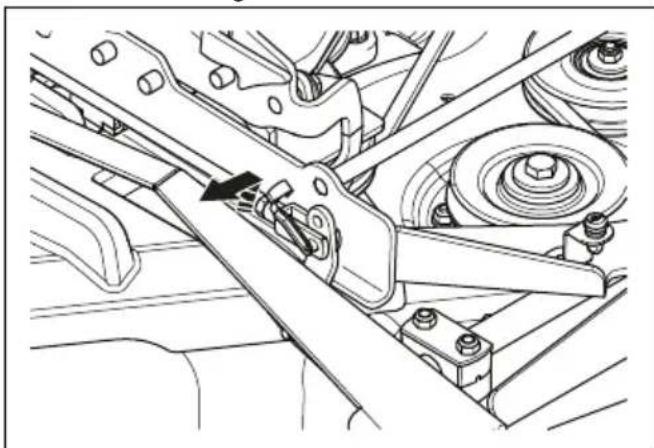

1. Entfernen Sie den Gabelkopf vom vorderen Ende der Hoheneinstellungsstrebe. Schieben Sie die Hoheneinstellungsstrebe auf die Seite.

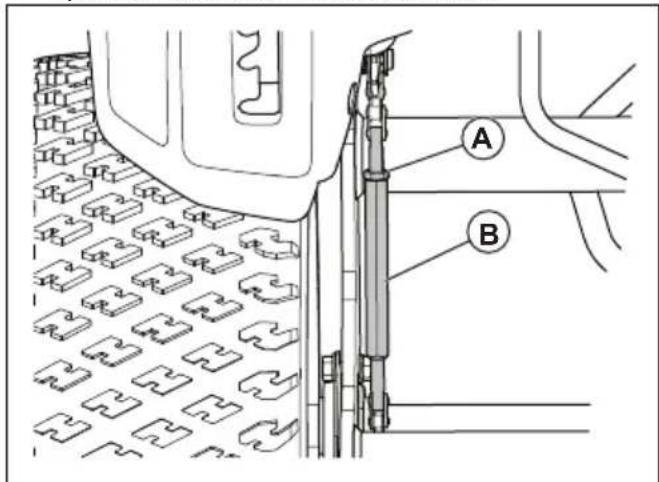

1. Lösen Sie die Sicherungsmuttern an der Hubstrebe.

1. Drehen Sie die Einstellmutter an der Hubstrebe, um die Länge der Hubstrebe einzustellen. Verlangern Sie die Strebe, um die hintere Kante der Abdeckung anzuheiten. Verkurzen Sie die Strebe, um die hintere Kante der Abdeckung abzuseken.

1. Ziehen Sie die Sicherungsmattern an der Hubstrebe fest, wenn die Länge der Hubstrebe korrekt ist.

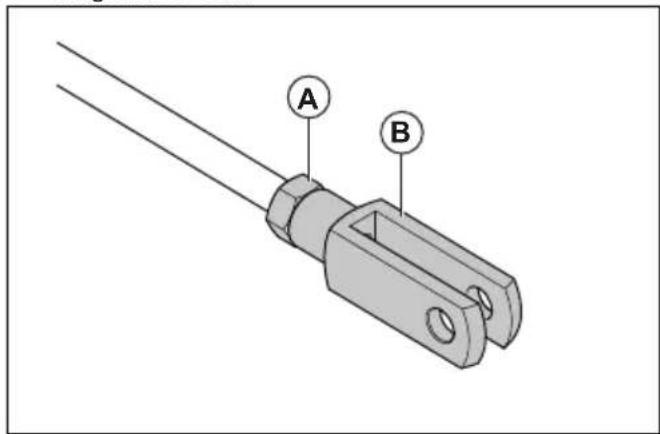

2. Losen Sie die Kontermutter (A) am Gabelkopfgehlen der Hoheneinstellungsstrebe. Drehen Sie den Gabelkopf (B) an der Hoheneinstellungsstrebe, um die Länge der Hoheneinstellungsstrebe anzupassen. Stellen Sie safer, dass die Gabelkopfe mit den korrekten Lochen am Rahmen des Mahdecks ausgerichtet sind.

Hinweis: Die beiden Enden der Hoheneinstellungsstrebe haben jeweils ein Gabelkopfgebenk. Unabhängig davon, welche Gabelkopfgebenk Sie einstellen, erhalten Sie desselbe Ergebnis.

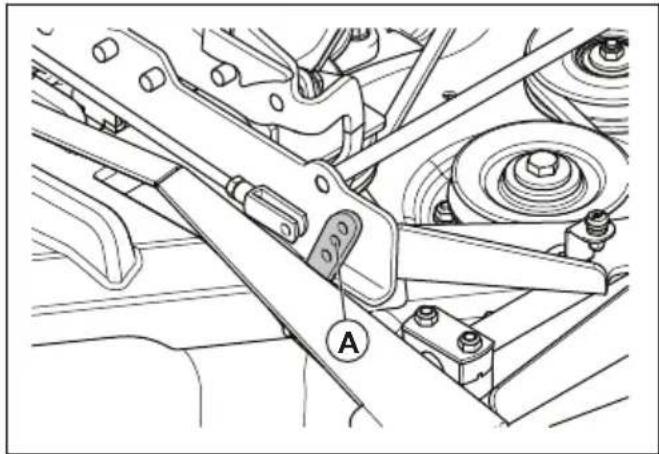

1. Verwenden Sie das mittlere Loch (A) auf dem Rahmen im Mahdeck.

1. Ziehen Sie die Sicherungsmutter an der Höheneinstellungsstrebe fest, wenn die Länge der Höheneinstellungsstrebe korrekt ist.
2. Bewegen Sie den Schnittthohenhebel in die Schnittthohenposition 1.

1. Entfernen Sie die rechte Fußstütze. Siehe Entfernen und Montieren der rechten Fußstütze auf Seite 26.

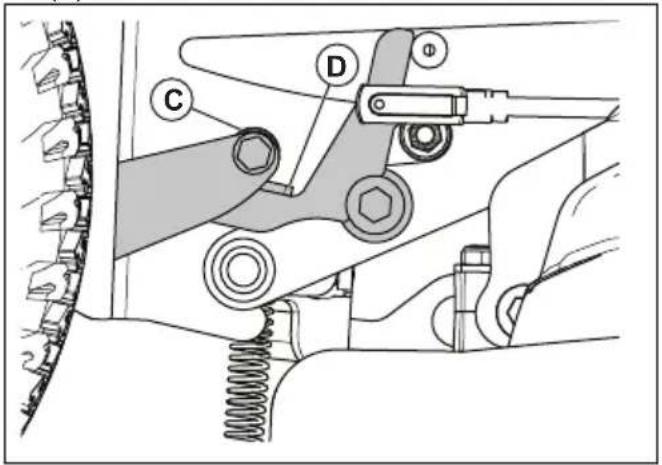

2. Losen Sie die Sicherungsmutter (A) auf der Spannschraube der Schnitthohenkette.

1. Drehen Sie die Stellschraube (B) an der Schnitthohenkette, bis das Radlager (C) den Hebel (D) berührt.

1. Befestigen Sie die Sicherungsmutter an der Spannschraube.
2. Überprüfen Sie die Fluchtung. Siehe So überprüfen Sie die Fluchtung des Mahdecks auf Seite 31.
3. Bringen Sie die rechte Fußstütze wieder an.

So bauen Sie den BioClip-Aufsatz ab

• Entfernen Sie den BioClip-Aufsatz, um das Combi-Mahdeck von der BioClip-Funktion auf Heckauswurf des Grases umzurüsten.

Entfernen und Montieren des BioClip-Aufsatzes am Mahdeck Combi 103, Combi 112, Combi 122

1. Bringen Sie das Mahdeck in die Wartungsposition.
   Siehe So bringen Sie das Mahdeck in die Wartungsposition auf Seite 30.
2. Entfernen Sie die 3 Schrauben, die den BioClip-Aufsatz halten, und entfernen Sie den Aufsatz.

1. Befestigen Sie 1 M8x15 mm-Schrauben in der obersten Schraubenbohrung fur den BioClip-Aufsatz, damit die Gewinde nicht beschadigt werden.
2. Bringen Sie das Mahdeck zurück die Mahposition.
3. Befestigen Sie die BioClip-Verschlusskappe in umgekehrter Reihenfolge.

So überprüfen Sie die Klingen

ACHTUNG: Beschädigte oder falsch ausgewuchtete Klingen konnen zu Schäden am Gerät führen. Ersetzen Sie beschädigte Glättflügel. Wenden Sie sich zum Scharfen und Auswuchten von stumpfen Klingen an einen Husqvarna Servicehandler.

1. Bringen Sie das Mahdeck in die Wartungsposition.
2. Sehen Sie sich die Klingen an, um zu prufen, ob sie beschädigt sind und ob es notwendig ist, sie zuschärfen.

1. Ziehen Sie die Klingenschrauben mit einem Anziehmoment von 75-80 Nm an.

So tauschen Sie die Messer aus

1. Bringen Sie das Mahdeck in die Wartungsposition.

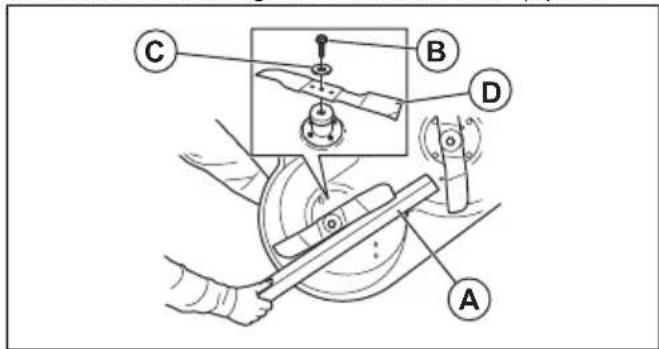

2. Stellen Sie die Klinge mit einem Holzklotz (A) fest.

1. Losen und entfernen Sie die Klingenschraube (B), die Scheiben (C) und die Klinge (D).
2. Montieren Sie die neue Klinge mit den abgewinkelten Enden in Richtung des Mahdecks.

WARNING: Ein falscher Klingentyp kann dazu führen, dass Objekte aus dem Mahdeck geschleudert werden und schwere Verletzungen verursachen. Verwenden Sie nur die Messer entsprechend den Angaben in Technische Daten auf Seite 43.

1. Befestigen Sie die Klinge, die Unterlegscheibe und die Schraube. Ziehen Sie die Schraube mit einem Anziehmoment von 75-80 Nm fest.

So prufen Sie den Motorölstand

1. Stellen Sie das Gerät auf einer ebenen Fläche ab, und schalten Sie den Motor aus.
2. Offnen Sie die Motorhaube.
3. Losen Sie den Messstab, undziehen Sie ihn hereus.

1. Reinigen Sie den Messstab von Öl.
2. Stecken Sie den Messstab wieder hinein. Drehen Sieihn nicht fest.
3. Losen undziehen Sie den Messstab hersus,und lessen Sie den Ölstand ab.

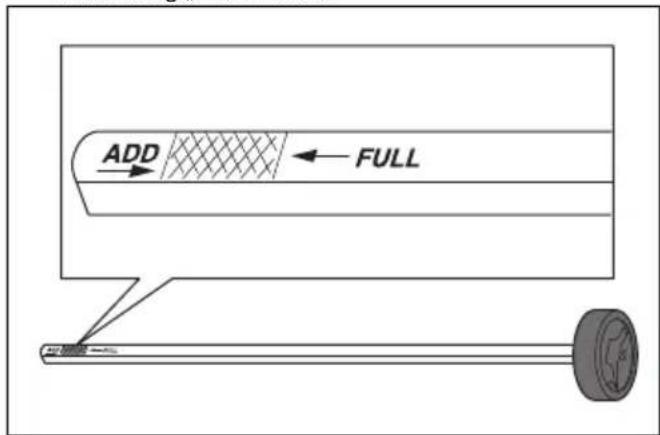

4. Der Ölstand muss zwischen den Markierungen auf dem Messstab liegen. Wenn sich der Ölstand nahe der "ADD"-Markierung befindet, füssen Sie Öl bis zur Markierung FULL" nach.

1. Fullen Sie das Öl durch das Loch, in dem der Messstab steckt. Fullen Sie das Öl langsam ein.

Hinweis: Lesen Sie Technische Daten auf Seite 43 für die verschiedene Arten von Motoröl, die wir empfehlen.

1. Drehen Sie den Messstab ordnungsgemäß fest, bevor Sie den Motor anlassen. Starten Sie den Motor, und setzen Sieihn ca. 30 Sekunden lang im Leerlauf laufen. Stellen Sie den Motor ab. Warten Sie 30 Sekunden, und prufen Sie den Ölstand erneut.

So wechseln Sie Motoröl und Ölfilter

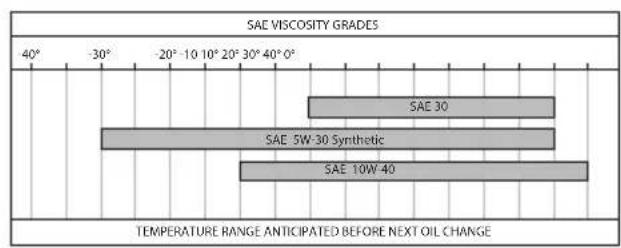

Wenn der Motor kalt ist, starten Sie den Motor für 1 bis 2 Minuten, bevor Sie das Motoröl ablassen. Dadurch wird das Motoröl erwartmt und kann leichter ablaufen.

WARNING: Betreiben Sie den Motor nicht länger als 1-2 Minuten, bevor Sie das Motoröl ablassen. Das Motoröl wird sehr heiß und kann zu Verbrennungen führen. Lassen Sie den Motor abkühlen, bevor Sie das Motoröl ablassen.

WARNING: Wenn Sie Motoröl auf Körperteile verschütten, reinigen Sie diese mit Wasser und Seite.

1. Stellen Sie einen Behälter unter den Ölablasshahn auf der linken Seite des Motors.
2. Entfernen Sie den Messstab.
3. Entfernen Sie die Olablassschraube.

1. Lassen Sie das Öl in den Behälter laufen.
2. Bringen Sie den Ölablasshahn an, undziehen Sie ihn fest.
3. Drehen Sie den Ölfilter zum Entfernen gegen den Uhrzeigersinn.

1. Schmieren Sie die Gummidichtung am neuen Ölfilter mit frischem Ölleitung ab.
2. Zum Einsetzen des Ölfilters drehen Sieihn von Hand im Uhrzeigersinn ein, bis die Gummidichtung sitszt und drehen Sie dann eine weitere halbe Umdrehung.
3. Füllen Sie das Öl durch das Loch, in dem der Messstab steckt. Füllen Sie das Öl langsam ein.

Hinweis: Lesen Sie Technische Daten auf Seite 43 für die verschiedene Arten von Motoröl, die wir empfehlen.

1. Starten Sie den Motor, und让他们 3 Miniten im Leerlauf laufen.
2. Stellen Sie den Motor ab, und achen Sie darauf, dass der Ölfilter keine Undichtigkeit aufweist.
3. Füllen Sie Öl als Ausgleich für das Öl im neuen Ölfilter nach.

So prüfen Sie den Hydraulikölstand

WARNING: Überprüfen Sie das Hydrauliköl, wenn das Getriebe abgekühlt ist.

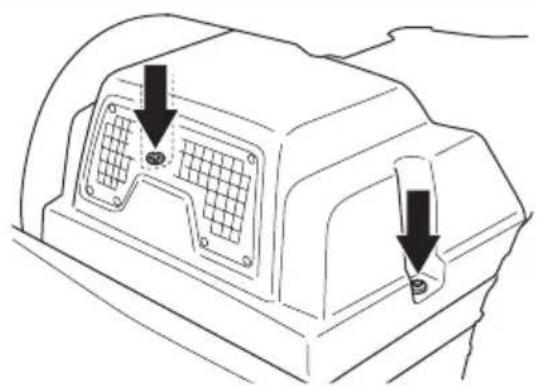

1. Entfernen Sie die 2 Schrauben und nehmen Sie die Getriebehaube ab.

1. Stellen Sie sich, dass sich der Ölstand im Hydraulikoltank zwischen den 2 horizontalen Linien auf dem Tank befindet.

1. Füllen Sie Motoröl nach, wenn sich der Ölstand unterhalb der unteren Linie befindet, fülren Sie aber nicht higher als die obere Linie. Lesen Sie in Technische Daten auf Seite 43, welche Öl Sie verwenden können.

Schmierung, allgemeine Informationen

• Ziehen Sie den Zündschlüssel ab, um unbeabsichtigte Bewegungen während des Schmierens zu vermeiden.
• Reinigen Sie den Bereich, bevor Sie ein Teil an dem Produkt schmieren.
• Verwenden Sie Öl, wenn Sie mit einem Öllkannchen schmieren.
• Wenn Sie mit Fett schmieren, verwenden Sie ein Chassis- oder Lagerfett, das Korrosion verhindert. Entfernen Sie überflüssiges Schmierfett nach dem Schmieren.
• Schmieren Sie zwei Mal proWoche, wenn Sie das Gerät tätig betreiben.
• Verschütten Sie kein Schmiermittel auf die Treibriemen oder die Nuten der Riesenscheiben. Sollten Sie davon etwas Schmiermittel verschütten, mit Alkohol reinigen. Wenn die Reibung zwischen Treibriemen und Riemenschiebe nach der Reinigung mit Alkohol nicht ausreichend ist, ersetzen Sie den Treibriemen.

ACHTUNG: Verwenden Sie kein Benzin oder andere Erdölprodukte zur Reinigung der Treibriemen.

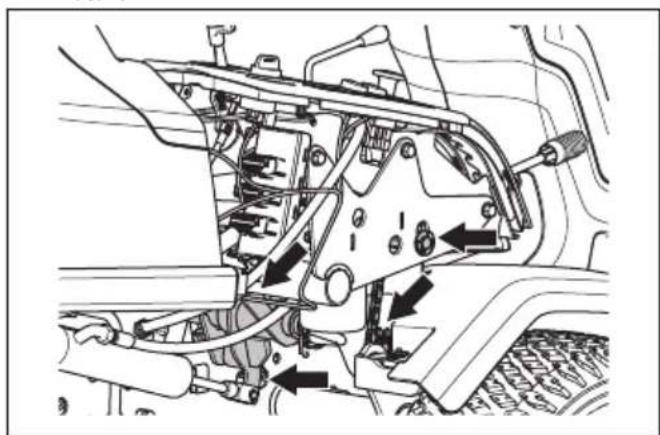

So schmieren Sie das Gaskabel, Choke-Kabel und die Hebel-Lager ()

1. Entfernen Sie die rechte Seitenabdeckung.
2. Offnen Sie die Motorhaube.

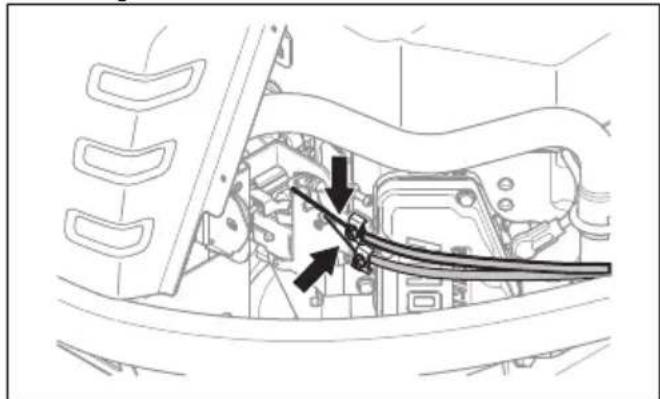

3. Schmieren Sie die freien Enden der Kabel, einschließlich der motornahen Kabelenden, mit Motoröl.

4. Bewegen Sie den Gashebel, den Choke-Hebel und die Bedienelemente für das Mahdeck in die Endlagen und schmieren Sie die Kabel erneut.

1. Schmieren Sie die Gelenke, Sperren, Lager und Kette der Bedienelemente für das Mahdeck mit Motoröl.

1. Bringen Sie die rechte Seitenabdeckung an.

So schmieren Sie die Ketten im Rahmentunnel

1. Entfernen Sie die 4 Schrauben undnehmen Sie die Rahment tunnelabdeckung ab.

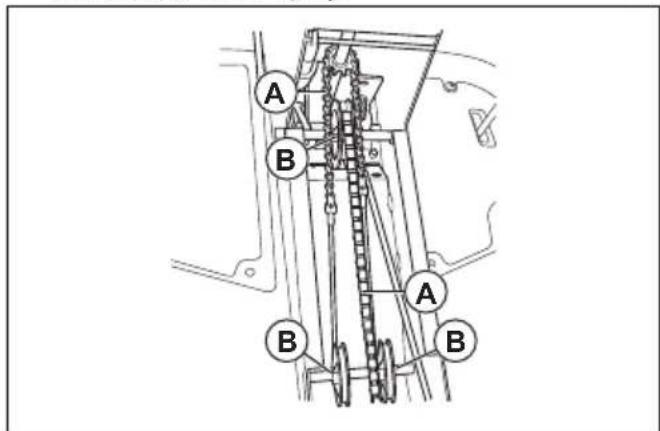

2. Schmieren Sie die Ketten (A) im Rahmentunnel mit Motoröl oder Kettenspray.

1. Schmieren Sie die Riemenschreibenachsen (B) für den Steuerdraht mit Fett.

So schmieren Sie das Feststellbremskabel

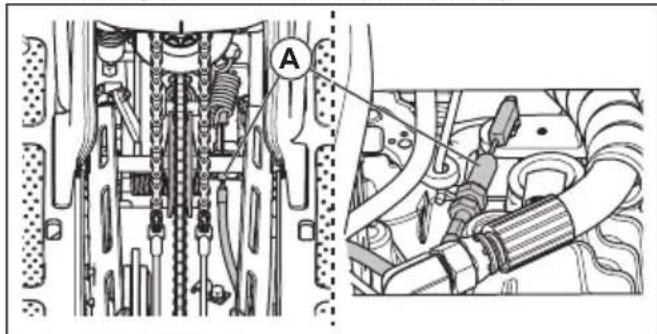

1. Entfernen Sie die Rahment tunnelabdeckung und die linke Seitenabdeckung. Siehe Entfernen und Montieren der Rahment tunnelabdeckung auf Seite 26.
2. Drücken Sie die Gummiaibdeckungen (A) in die Richtung der Enden des Handbremszugs.

1. Schmieren Sie die Enden des Kabels der Feststellbremse mit Motoröl.
2. Drücken Sie das Feststellbremspedal 3 Mal herunter und schmieren Sie das Feststellbremskabel erneut.
3. Befestigen Sie die Gummabdeckungen.
4. Befestigen Sie die linke Seitenabdeckung und die Rahmenplatte.

So schmieren Sie den Riemenspanner

Der Riemenspanner muss regelmäßig mit einem hochwertigen Molybdändisulfidfett geschmiert werden.

1. Entfernen Sie die andere Riemenabdeckung. Siehe So entfernen Sie die andere Riemenabdeckungen auf Seite 26.
2. Schmieren Sie mit einer Schmierfettpistole durch die Nippel auf der rechten Seite, unterhalb der unteren Riemenscheibe. Schmieren Sie solange, bis Fett an der Rückseite des Nippels austritt.

1. Befestigen Sie die Riemenabdeckung undziehen Sie die 5 Schrauben fest.

So schmieren Sie den Riemenspanner

Der Riemenspanner muss regelmäßig mit einem hochwertigen Molybdändisulfidfett geschmiert werden.

1. Entfernen Sie das Mahdeck. Siehe So entfernen Sie das Mahdeck auf Seite 17.
2. Den Riemenspanner schmieren.

1. Das Mahdeck anbringen.

Zum Schmieren der Schnitthöhen- und Mahdeck-Hubmechanismen

1. Entfernen Sie das Mahdeck. Siehe So entfernen Sie das Mahdeck auf Seite 17.

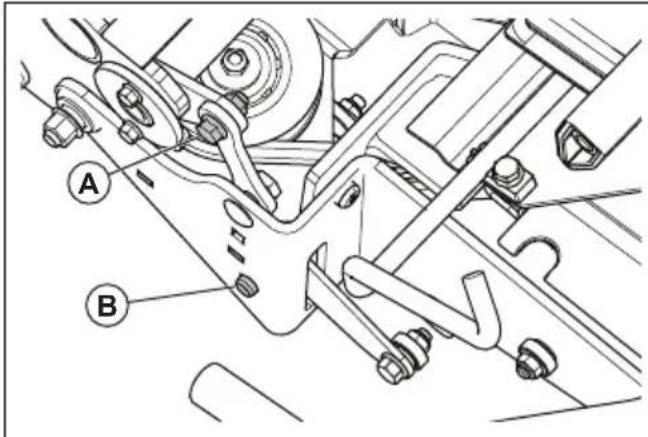

2. Schmieren Sie das Gelenk des Mahdeckhubs (A).

1. Schmieren Sie das Schnittthöhengelenk (B).

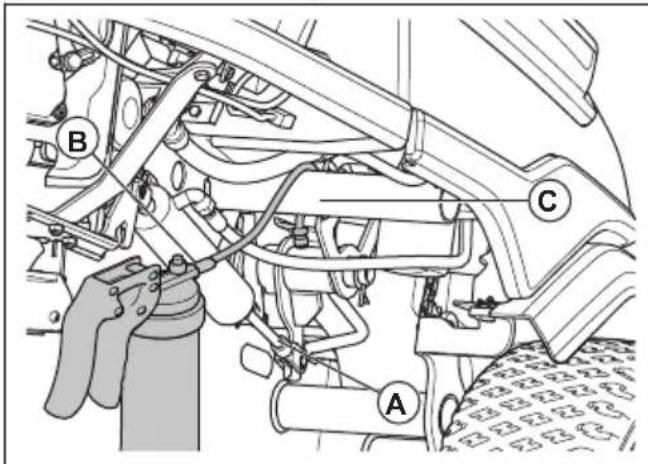

2. Sicherstellen, dass sich der Hydraulikzylinder (A) für den Hubarm in der ausgefahrenen Position befindet.

1. Verwenden Sie eine flexible Schmierfettpistole (B) und legen Sie den Schlauch über das Rahmenrohr (C).
2. Befestigen Sie die Düse am Schmiernippel und schmieren Sie den Hubarm.
3. Bewegen Sie den Schnitthohenhebel, um Sicherzustellen, dass die Gelenke leicht bewegt werden können.
4. Das Mahdeck anbringen.

So schmieren Sie das Mahdeck

1. Die vordere Abdeckung abnehmer.
2. Schmieren Sie die 6 Gelenke (A) mit Motoröl.

1. Schmieren Sie mit einer Schmierfettpistole durch den Nippel auf den Schwenkradlagern des Mahdecks (B). Schmieren Sie solange, bis Fett an der Rückseite des Nippels austritt.

Fehlerbehebung

Fehlerbehebungsplan

Wenn Sie in dieser Bedienungsanleitung keine Lösung

für ihre Probleme finden können, wenden Sie sich an

Ihren Husqvarna Servicehändler.

Problem Ursache
Der Anlasser dreht den Motor nicht	Die Handbremse ist nicht angezogen. Siehe So betätigten und lösen Sie die Feststellbremse auf Seite 19.
	Der Klingenantrrieb ist aktiviert. Siehe PTO-Knopf (Zapfwellenantrrieb) auf Seite 5.
	Eine Sicherung ist durchgebrannt. Siehe So ersetzen Sie die Sicherungen auf Seite 28.
	Der Zündschlüssel ist beschädigt.
	Die Verbindung zwischen dem Kabel und der Batterie ist defekt. Siehe Sicherer Umgang mit Batterien auf Seite 15.
	Die Batterie ist zu schwach. Siehe So laden Sie den Akku auf Seite 29.
	Das Anlassermotor ist beschädigt.
Der Motor startet nicht, wenn der Anlassermotor den Motor dreht	Kein Kraftstoff im Kraftstofftank. Siehe So füllen Sie Kraftstoff ein auf Seite 18.
	Die Zündkerze ist beschädigt.
	Das Zündkabel ist beschädigt.
	Es befindet sich Schmutz im Vergaser oder in der Kraftstoffleitung.
Der Motor lauft nicht rund Die Zündkerze ist beschädigt.
		Der Vergaser ist falsch eingestellt.
		Der Luftfilter ist verstopft. Siehe So reinigen und tauschen Sie den Luftfilter aus auf Seite 27.
		Es befindet sich Schmutz im Vergaser oder in der Kraftstoffleitung.
Der Motor hat offenbar keine Leistung	Der Luftfilter ist verstopft. Siehe So reinigen und tauschen Sie den Luftfilter aus auf Seite 27.
	Die Zündkerze ist beschädigt.
	Es befindet sich Schmutz im Vergaser oder in der Kraftstoffleitung.
	Das Gaskabel ist falsch eingestellt.
Das Getriebe hat keine ausrei-chende Leistung	Der Kaltlufteinlass des Getriebes oder die Kührippen sind blockiert.
	Das Geblase auf dem Getriebe ist beschädigt.
	Es ist kein Öl im Getriebe oder der Ölstand ist zu niedrig. Siehe So prüfen Sie den Hydraulikölstand auf Seite 35.
Der Akku wird nicht aufgeladen Der Akku ist beschädigt. Siehe Sicherer Umgang mit Batterien auf Seite 15.
		Die Verbindung der Kabelsteckverbinder an den Batterieklemen ist schlecht. Siehe Sicherer Umgang mit Batterien auf Seite 15.

Problem Ursache
Vibrationen im Gerät Die Klingen, die Riemenscheibe oder andere rotierende Teile sind lose. Siehe Wartung auf Seite 22.
Eine oder mehrere Klingen sind nicht gewuchtet. Siehe So überprüfen Sie die Klingen auf Seite 33.
Der Motor ist locker.
Das Schneidergebnis ist nicht zu-friedenstellend	Die Klingen sind stumpf. Siehe So tauschen Sie die Messer aus auf Seite 33
	Das Gras ist lang oder nass. Siehe So erhalten Sie ein gutes Mährergebnis auf Seite 21.
	Das Mähdeck ist beschädigt und nicht parallel zum Boden.
	Verstopfung durch Gras im Mähdeck. Siehe So reinigen Sie das Gerät auf Seite 24.
	Der Reifendruck ist auf der rechten und linken Seite unterschiedlich. Siehe Rei-fendruck auf Seite 30.
	Das Gerät wird mit zu hoher Fahrgeschwindigkeit betrieben. Siehe So erhalten Sie ein gutes Mährergebnis auf Seite 21.
	Die Motordrehzahl ist zu niedrig. Siehe So erhalten Sie ein gutes Mährergebnis auf Seite 21.
	Der Treibriemen lost sich von den Riemenscheiben.

Display - Fehlerbehebung

Symbol Name		Wird auf dem Display angezeigt	Ton Ursache
	Neigungsanzeige	Das Symbol wird an- gezeigt.	-
		Das Symbol blinkt auf.	-
	Anzeige für die Ge- triebeöltemperatur	Das Symbol wird an- gezeigt.	1 langer Ton.
		Das Symbol blinkt schnell auf.	-
	Öldrucksensor	Das Symbol wird an- gezeigt.	1 langer Ton.
	Akkustandanzeige	Das Symbol wird an- gezeigt.	1 langer Ton.
Symbol Name		Wird auf dem Display angezeigt	Ton Ursache
	Anzeige Mähdeck	Das Symbol blinkt auf.	5 kurze TONE.	Das Mähdeck ist nicht verbunden und der Zapfwellenschalter ist aktiviert. Siehe So befestigen Sie das Mähdeck auf Seite 16.
	Anzeige für Zapfelwelschalter	Das Symbol wird an-gezeigt.	-	Zapfwellenschalter aktiviert. Siehe Betriebsbedingungen auf Seite 13.
		Das Symbol blinkt auf.		Falsche Vorgehensweise beim Anlassen. Siehe Betriebsbedingungen auf Seite 13.
		Das Symbol blinkt schnell auf.		Beschädigter Zapfwellenschalter. Wenden Sie sich an ihren Husqvarna Servicehändler.
	Handbremsanzeige	Das Symbol wird an-gezeigt.	-	Die Handbremse ist aktiviert. Siehe Feststellbremse auf Seite 13
		Das Symbol blinkt auf.		Falsche Vorgehensweise beim Anlassen. Siehe Betriebsbedingungen auf Seite 13.
		Das Symbol blinkt schnell auf.		Beschädigte Handbremse. Wen-den Sie sich an ihren Husqvarna Servicehändler.
	Anzeige für OPC	Das Symbol blinkt auf.	5 kurze TONE.	Der Mikroschalter für den Sitz ist deaktiviert, wenn Sie versuchen, den Motor zu starten. Siehe Betriebsbedingungen auf Seite 13.
		Das Symbol blinkt schnell auf.	-	Beschädiger Sitz-Mikroschalter. Wenden Sie sich an ihren Husqvarna Servicehändler.
	Gewichtsübertragung	Das Symbol wird an-gezeigt.	-	Der Gewichtsübertragungshebel ist deaktiviert.
	Wartungsanzeige	Das Symbol wird an-gezeigt.	5 kurze TONE.	Es sind Servicearbeiten erforderlich. Wenden Sie sich an ihren Husqvarna Servicehändler.
	Tankanzeige	Das Symbol wird an-gezeigt.	1 kurzer Ton.	Wenig Kraftstoff. Siehe So fällen Sie Kraftstoff ein auf Seite 18.

Hinweis: Die Symbole und die Positionen der Symbole auf dem Display können zwischen den verschiedenen Modellen variieren.

Transport, Lagerung und Entsorgung

Transport

• Das Gerät ist schwer und kann Quetschungen verursachen. Seien Sie vorsichtig, wenn Sie es auf ein Fahrzeug oder einen Anhänger laden oder davon herunterlagen.
• Hebien Sie das Gerät nicht an. Die Transportösen sind keine zugelassenen Hebepunkte und)dürfen nur verwendet werden, um das Gerät sicher an einem Anhänger zu befestigen.
• Verwenden Sie einen für den Transport des Geräts zugelassenen Anhänger.
• Vergewissem Sie sich, dass Sie die örtliche Straβenverkehrsrordnung kennen bevor Sie das Gerät in einem Anhänger oder auf öffentlichen Straβen transportieren.

So befestigen Sie das Gerät sicher für den Transport auf einem Anhänger

Bevor Sie das Gerät befestigen, müssen Sie das Kapitel über Sicherheit setzen und verstanden haben. Siehe Sicherheit auf Seite 10.

WARNING: Die Feststellbremse reicht nicht aus, um das Gerät während des Transports zu sichern. Befestigen Sie das Gerät gut auf dem Ladebereich.

Ausstattung: 2 zugelassene Riemen und 4 Unterlegkeile.

1. Parken Sie das Gerät in der Mitte des Ladebereichs.

WARNING: Für

Transportfahrzeuge mit Abdeckung ist zu beachten, dass Sie das Gerät erst abkühlen halten müssen, bevor Sie das Gerät abdecken können.

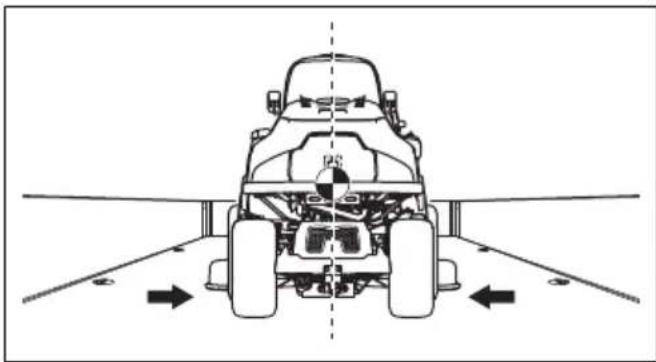

1. Stellen Sie sicher, dass der Schwerpunkt des Geräts oberhalb der Radachse des Transportfahrzeugs liegt. Wenn ein Anhänger für den Transport verwendet wird, stellen Sie sicher, dass die Anpresskraft auf der Zugschiene korrekt ist.

1. Betätigen Sie die Feststellbremse.
2. Sperren Sie Ihr Gerät mit der Husqvarna ConnectApp.
3. Senken Sie das Mahdeck in die Mahposition ab.
4. Entfernen Sie alle losen Gegenstände.

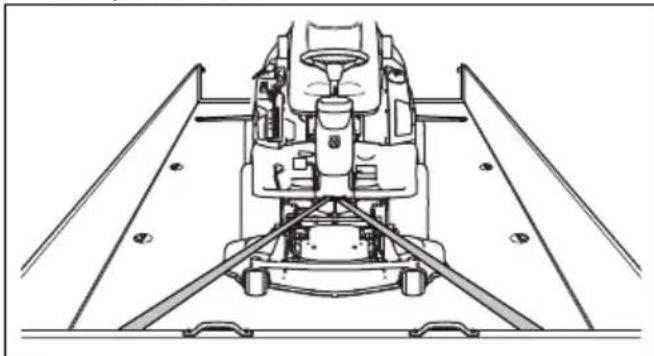

5. Montieren Sie den ersten Riemen durch den Rahmen des hinteren Getriebes.

1. Ziehen Sie den Riemen nach hinten fest.
2. Legen Sie den zweiten Riemen durch die Transportschlaufe.

1. Befestigen Sie den Riemen am Ladebereich.

2. Ziehen Sie den Riemen in Richtung Vorderseite des Ladebereichs fest.

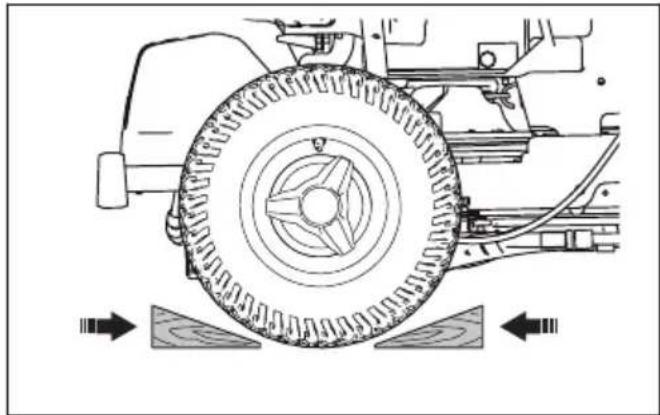

3. Platzieren Sie die Unterlegkeile vor und hinter die Hinterräder.

So schleppen Sie das Gerät ab

Das Gerät verfügt über ein hydrostatisches Getriebe. Zur Vermeidung von Schäden am Getriebe, damit das Gerät nur über kurze Strecken und bei niedriger Geschwindigkeit abgeschleppt werden.

Schalten Sie das Getriebe ab, bevor Sie das Gerät abschleppen. Siehe So aktivieren und deaktivieren Sie den Antrieb auf Seite 19.

Lagerung

Bereiten Sie das Gerät zur Lagerung am Saisonende vor und wenn es länger als 30 Tage nicht verwendet wird. Wenn Kraftstoff 30 Tage oder länger im Kraftstofftank verbleibt, können klebrige Partikel zu Verstopfungen im Vergaser führen. Dies hat negative Auswirkungen auf die Funktion des Motors.

Zur Vermeidung von klebrigen Partikeln während der Lagerung, fugen Sie einen Stabilisator hinzu. Wenn Alkylatbenzin verwendet wird, ist kein Stabilisator erforderlich. Wenn Sie Standardbenzin verwenden, wechseln Sie nicht zu Alkylatbenzin. Dadurch konnen sich empfindliche Gummiteile verhärten. Geben Sie den Stabilisator zum Kraftstoff in den Tank oder in den Behälter für die Lagerung. Befolgen Sie immer die Mischungsverhältnis-Vorgaben des Herstellers. Lassen Sie den Motor mindestens 10 Minuten laufen, nachdem Sie den Stabilisator zugegeben haben bis er in den Vergaser stromt.

WARNING: Lagern Sie das Gerät nicht mit Kraftstoff im Tank in Innenräumen oder Räumen mit unzureichender Belüfung. Sonst können Benzindämpfe in Kontakt mit offenem Feuer, Funken oder einem Kontrollampchen (z. B. Boiler, Warmwasserspeicher und Wäschetrockner) kommt und Feuer auslösen.

WARNING: Entfernen Sie Gras, Blätter und andere brennbare Materialien vom Gerät, um die Brandgebung zu

reduzieren. Lassen Sie das Gerät abkühlen, bevor Sie es einlagern.

• Reinigen Sie das Gerät, siehe So reinigen Sie das Gerät auf Seite 24. Beheben Sie Lackschäden, um Rost zu vermeiden.
• Untersuchen Sie das Gerät auf abgenutzte oder beschädigte Teile undziehen Sie lockere Schrauben und Muttern an.
• Entfernen Sie den Akku. Reinigen Sie das Gerät, laden Sie es vollständig und lagern Sie es kuhl. Die Batterie sollte für eine optimale Lebensdauer über Gefriertemperatur, aber unter 10^ gelagert werden.
• Laden Sie die Batterie alle sechs Monate auf oder wenn die Spannung unter 12,55 V fällt.
• Wechseln Sie das Motoröl, und entsorgen Sie das Altöl.
• Den Kraftstofftank leeren. Starten Sie den Motor und halten Sie ihn laufen, bis kein Kraftstoff mehr im Vergaser ist.

Hinweis: Leeren Sie Tank und Vergaser nicht, wenn ein Stabilisator hinzugeführst wurde.

• Entfernen Sie die Zündkerzen, und fullen Sie einen Essloffel Motoröl in jeder Zylinder. Drehen Sie die Motorwelle von Hand, um das Öl aufzubRINGen, und setzen Sie die Zündkerzen wieder ein.
  Schmieren Sie alle Schmiernippel, Gelenke/ Verbindungen und Achsen.
  Bewahren Sie das Gerät an einem sauberen, trockenen Ort auf und decken Sie es für zusätzlichen Schutz ab.
• Eine Abdeckung zum Schutz Ihres Geräts während Lagerung oder Transport ist bei ihrem Handler erhalten.

Entsorgen

Chemikalien konnen gefährlich sein und dürfen nicht auf den Boden geschüttet werden. Entsorgen Sie immer alle verwendeten Chemikalien in einem Service Center oder in einer geeigneten Entsorgungseinrichtung.
- Wenn das Gerät abgenutz ist, können Sie es zum Handler oder zu einer geeigneten Recyclungstelle schicken.
- Öl, Ölfilter, Kraftstoff und Batterie können negative Auswirkungen auf die Umwelt haben. Befolgen Sie die örtlichen Recyclunganforderungen und geltenden Vorschriften.
- Entsorgen Sie die Batterie nicht über den Hausmüll.
- Schicken Sie die Batterie an einen Husqvarna Servicehändler oder entsorgen Sie sie in einer Beseitigungsanlage für Altbatterien.

Technische Daten

Technische Daten

	R 418TsX AWD R 420TsX AWD
Abmessungen Siehe	Gerätemaße auf Seite 46.
Gewicht ohne Mühdeck, mit leeren Tanks, kg 308 316
Reifengröße 200/65 - 8 200/65 - 8
Reifendruck, hinter - vorn kPa/bar/PSI 80/0,8/12,0 80/0,8/12,0	12,0
Max. zulässiges Gefäßle, Grad (°) 10 10
Max. Anhangelast bei einer Steigung von 10°, kg 150 150
Max. zulässige vertikale Kraft auf die Anhängerkupplung, N/kg	250/25 250/25
Max. zulässige horizontale Kraft auf die Anhängerkupp-lung, N/kg	260/26 260/26
Motor
Marke/Modell Kawasaki FS541V Kawasaki FS651V
Nennleistung des Motors, kW 5	10,8 14,0
Hubraum, cm3	603 726
Höchstgeschwindigkeit vorwärts, km/h 9	9
Höchstgeschwindigkeit rückwärts, km/h	7	7
Höchstdrehzahl des Motors, U/min	3000 ± 100 3000 ± 100
Kraftstoff, Mindest-Oktanzahl bleifrei, max. 10 % Ethanol	91 91
Tankvolumen, I	17 17
Motorol 6	Husqvarna SAE 30, Husq- varna SAE 5W-30 Syn- thetisch, Husqvarna SAE 10W-40	Husqvarna SAE 30, Husq- varna SAE 5W-30 Syn- thetisch, Husqvarna SAE 10W-40
Ölmenge inkl. Filter, I	1,7	2,0
Ölmenge ohne Filter, I	1,5	1,8
Anlasser	Elektrischer Anlasser, 12 V	Elektrischer Anlasser, 12 V
Getriebe
Marke Tuff Torq Tuff Torq
Model K664U/KTM13U K664U/KTM13U
Öl, Klasse SF-CC7	10W/30 10W/30
Ölmenge, I 6 6
Elektrisches System
Typ 12 V, negativ geerdet 12 V, negativ geerdet
Batterie 12 V, 24 Ah 12 V, 24 Ah
Zündkerze NGK BPR4ES NGK BPR4ES
Elektrodenabstand, mm/Zoll 0,75/0,030 0,75/0,030
Mähdeck
Typ Combi 103 Combi 103
	Combi 112	Combi 112
		Combi 122

Gerauschemissionen8	R 418TsX AWD	R 420TsX AWD
Schalleistungspegel, gemessen dB (A)
Combi 103	98	99
Combi 112	98	99
Combi 122	-	101
Garantierte Schalleistung dB (A)
Combi 103	99	100
Combi 112	99	100
Combi 122	-	102

Schallpegel9	R 418TsX AWD	R 420TsX AWD
Schalldruckpegel am Ohr des Bedieners, dB (A)
Combi 103	84	84
Combi 112	83	82
Schallpegel 9	R 418TsX AWD R 420TsX AWD
Combi 122 - 87

	R 418TsX AWD R 420TsX AWD
\( Vibrationspegel ^{10} \)
\( Vibrationspegel am Lenkrad, m/s^2 \)	2,17 2,67
\( Vibrationspegel am Sitz, m/s^2 \)	0,29 0,15

Mähdeck Combi 103 Combi	112 Combi 122
Schnittbreite, mm 1030 1120	1220
Schnitthöhe, mm 25-75 25-75	25-75
Gewicht, kg 63 66 73
Klingenlänge, mm 388 420 454
Klinge
Artikelnummer 504 19 04-10	544 10 27-10 535 42 94-10

WARNING: Durch die Verwendung eines Mahdecks, das nicht für das Gerät zugelassen ist, können Gegenstände mit hoher Geschwindigkeit Herausgeschleudert

werden und schwere Verletzungen verursachen. Verwenden Sie keine anderen Mahdecktypen als die in thism Handbuch angegebenen.

Funkfrequenzdaten

	R 418TsX AWD	R 420TsX AWD
Frequenzbereich, MHz	2402-2480	2402-2480
Ausgangsleistung 11, dBm	-2.4	-2.4

Gerätemaße

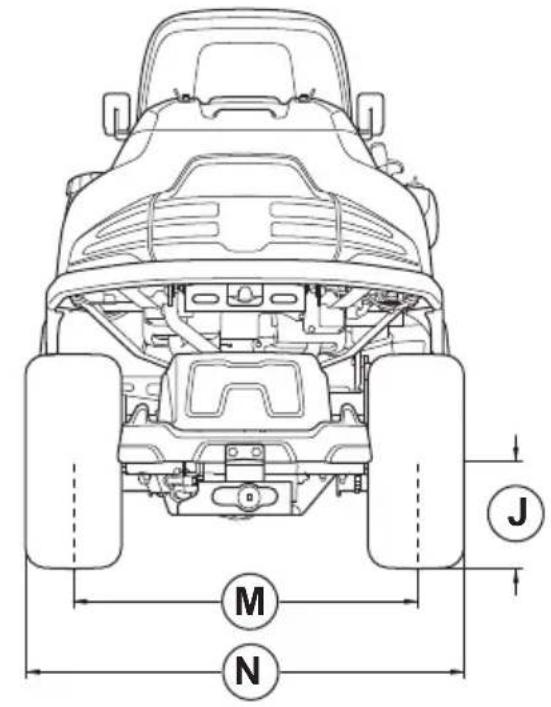

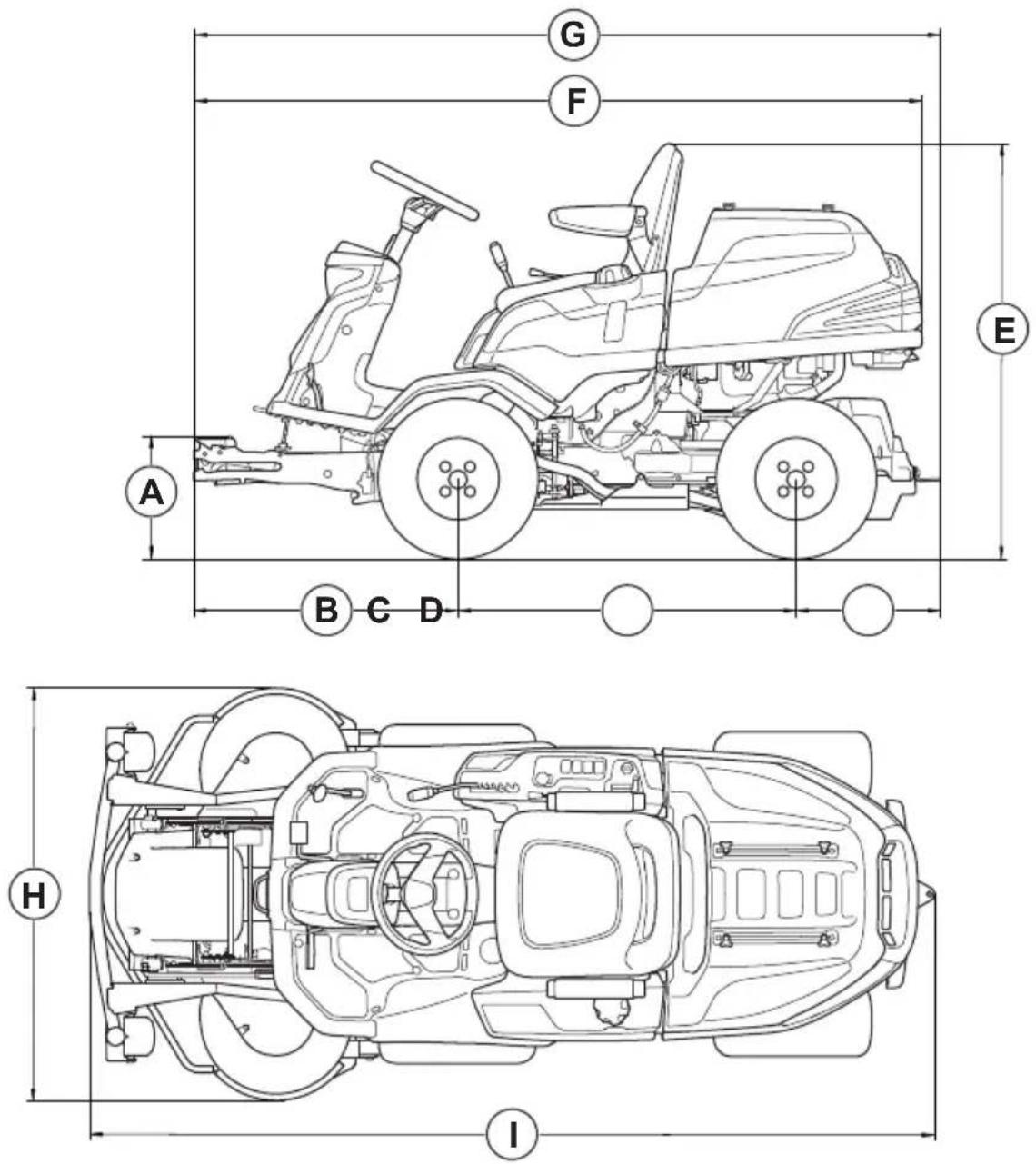

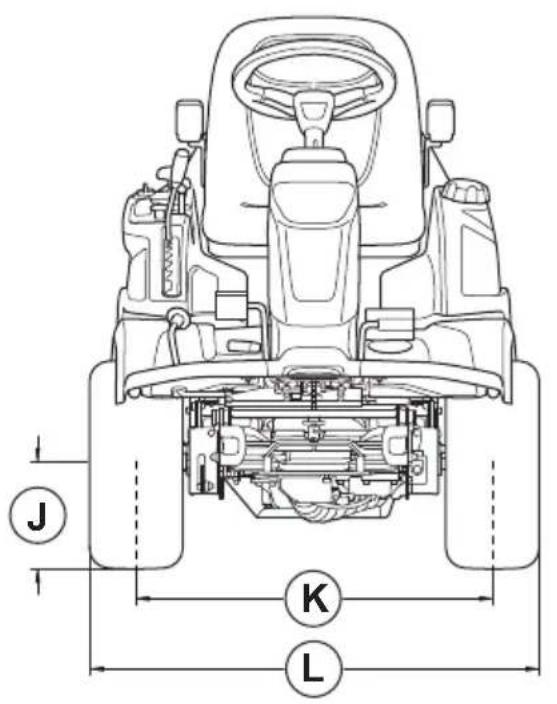

Abmessungen, mm.
A 348	F 2066 K 723
B 749	G 2116 L 927
C 958	H Combi 103: 1081		Combi 112: 1178Combi 122: 1275	M 760
D 409	Combi 103: 2420		Combi 112: 2419Combi 122: 2519	N 964
E 1178	J 227

Service

Service

Führer Sie eine jährliche Überprüfung bei einem autorisierten Service Center durch, um sicherzustellen, dass das Gerät sicher betrieben werden kann und in der Hochsaison in optimalem Zustand ist. Der Beste Zeitpunkt für eine Wartung oder Überholung des Geräts ist die Nebensaison.

Geben Sie bei der Ersatzteilbestellung das Anschaffungsjahr sowie Modell, Typ und Seriennummer an. Verwenden Sie stets Originalersatzteile.

Konformitätserklarung

EU-Konformitätserklärung

Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], erklär in alleiniger Verantwortung, dass das Gerät:

Beschreibung Aufsitzrasenmäher
Marke Husqvarna
Typ/Modell R 418TsX	AWD, R 420TsX AWD
Identifizierung Seriennnummern ab 2024

die folgenden EU-Richtlinien und -Verordnungen erfüllt:

Richtlinie/Verord-nung	Beschreibung
2006/42/EG „Maschinenrichtlinie“
2014/53/EG „zu Funktionlagen“
2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“
2011/65/EU „zur Beschäftigung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektron-ikgeräten“

und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN ISO 12100:2010, EN ISO 5395-1:2013/A1:2018, EN ISO 5395-3:2013/A1:2017/A2:2018, EN ISO 14982:2009, ETSI EN 300 328 V2.2.2, ETSI EN 300 489-1 V2.2.3, ETSI EN 300 489-17 V3.2.4, EN IEC 63000:2018.

Benannte Stelle: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå hat auch die Einhaltung von Anhang VI der Richtlinie 2000/14/EG des Rates bestätigt.

Informationen zu Gerauschemissionen finden Sie unter Technische Daten auf Seite 43

Huskvarna, 2025-01-17

Claes Lossal, Entwicklungsteiter/Gartenprodukte, Husqvarna AB

Verantwortlich für die technische Dokumentation

Eingetragene Marken

Die Bluetooth® Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, inc. und die Verwendung dieser Marken durch Husqvarna erfolgt unter Lizenz.

Sommaire

Introduction. 49

Sécurité 57

Montage. 63

Utilisation 65

Entretien 69

Dépannage 85

Technische gegevens. 137

Service. 141

Verklaring van overeenstemming. 142

Dviganje in spuschecke kosische

Kosiše dvignete v transportni položaj takto, da dvižno ročico povlećete nazaj.

Kosiše spustite v položaj za kosnjo tak, da dvizno ročico pritisnete naprej.

Zagon motorja

1. Za izklop pogona na kosišću pritisnite gumb za kardanski pogon.

1. Uporabite parkirno zavoro. Glejte, Za aktivacio in sprostitev parkirne zavore na strani 158.

1. Ce je motor hladen, rocico coka premaknite do konca naprej.
