Uvod

Pregled pred dobavo in kataloške stevilke

Opomba: Ta izdelek je bil pregledan pred dobavo.

Prodajalec vam mora predati podpisan izvod dokumenta o pregledu pred dobavo.

Kontaktni podatki servisega zastopnika družbe Husqvarna:
Ta navodila za uporabo veljajo za izdelek s kataloško stevilko/serijsko stevilko:
/
Motor:
Menjalnik:

Opis izdelka

R 418TsX AWD in R 420TsX AWD sta sedežni kosilnici. Pedala za voznjo naprej in vzvratno voznjo vozniku omogocata brezstopenjsko nastavljanje hitrosti. R 418TsX AWD in R 420TsX AWD imata pogon na vsa kolesa (AWD) in dva stevca ur, ki prikazujeta, koliko ur je uporabnik uporabljal izdelek. Izdelka imata zaromete, prostor za shranjevanje in vlechno kljuko. Izdelka se uporabljata s kosisci Combi sistemom BioClip.

Namen uporabe

Izdelek je izdelan za kosnjo trave na odprtih in ravnih tleh v stanovanjskih območijin vrtovih.ČeŽelite izdelek

uporabljati za druga opravila, namestite izbirno dodatno opremo. Ce zeilite izvedeti vec Rozpolojivi dodatni opremi se obrnite na prodajalca podjetja Husqvarna.

Zavarujte svoj izdelek

Sklenite zavarovalno polico za svoj nov izdelek. V primeru negotovosti se obrnite na svjo zavarovalnico. Priporocamo celostno zavarovanje, vklučno z zavarovanjem za tretje osebe, požar, poskodbe, krajo in vandalism.

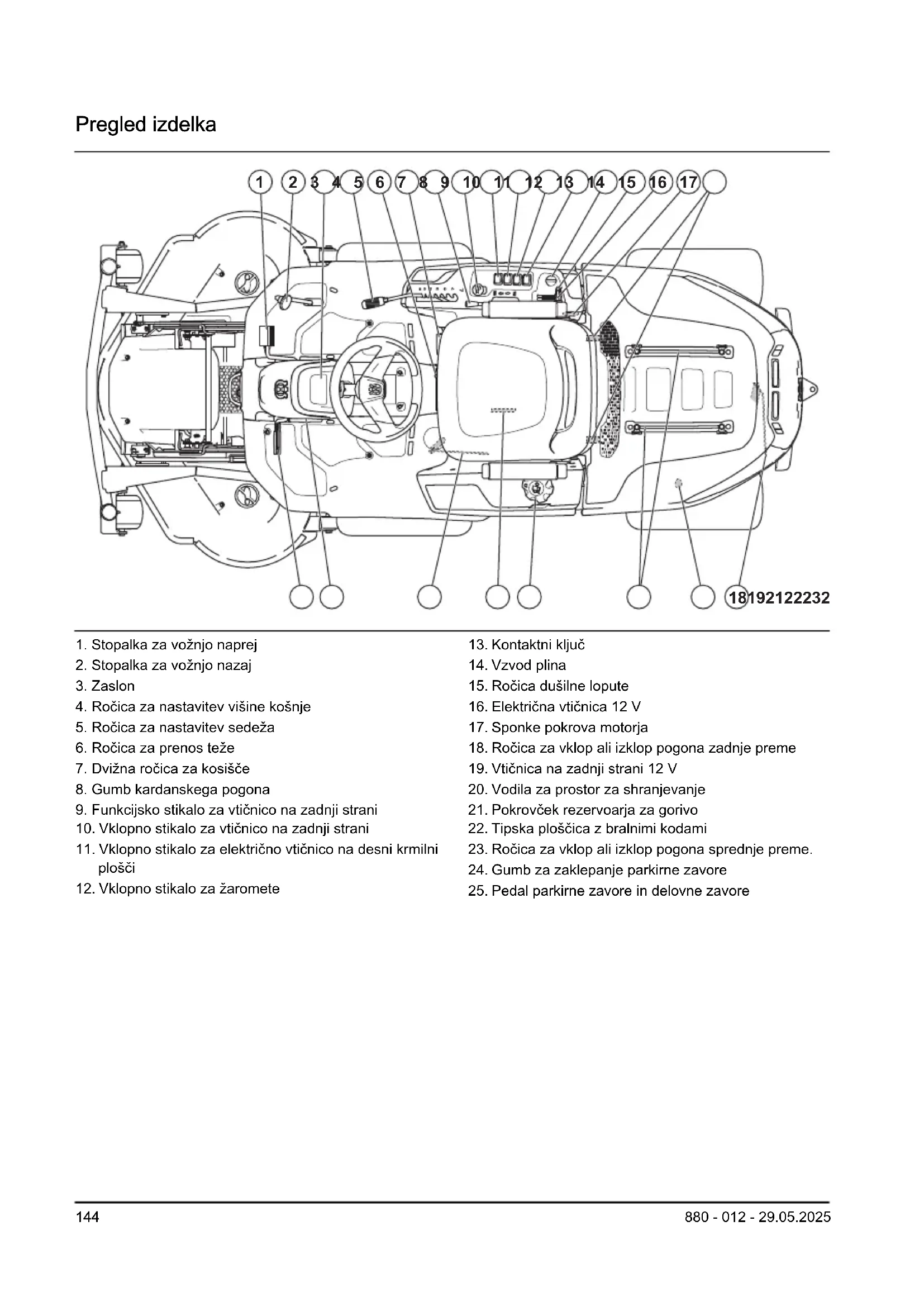

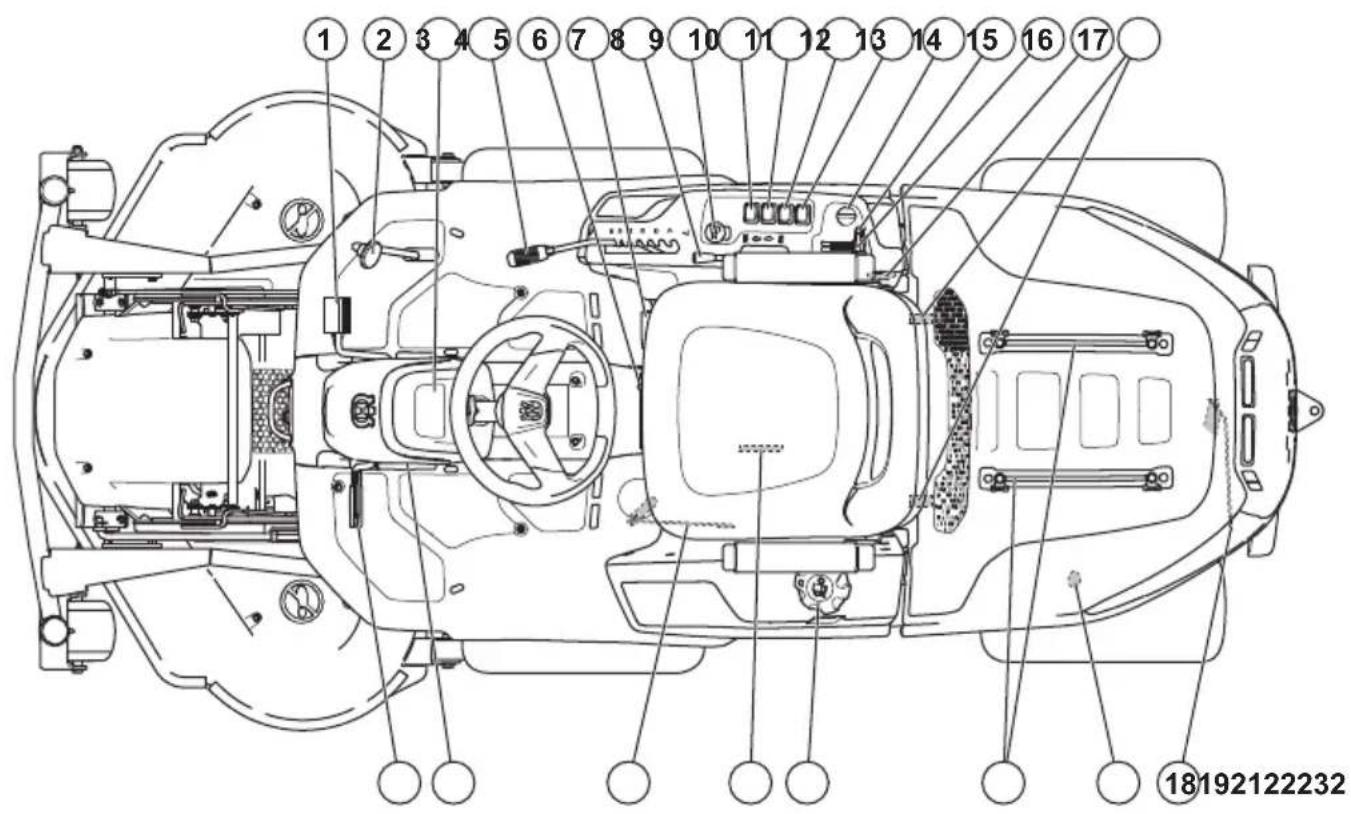

1. Stopalka za voznjo naprej
2. Stopalka za voznjo nazaj
   3.Zaslon
3. Ročica za nastavitev visišne kosnje
4. Ročica za nastavitev sedeža
5. Ročica za prenos teže
6. Dvizna rocica za kosisce
7. Gumb kardanskega pogona
8. Funkcijsko stikalo za vtičnico na zadnji strani
9. Vklopno stikalo za vtičnico na zadnji strani
10. Vklopno stikalo za elektricno vtičnico na desni krnilni plošci

11. Vklopno stikalo za zaromete

12. Kontaktni ključ

13. Vzvod plina
14. Rocica dušilne lopute
15. Elektricna vticnica 12 V
16. SponkePokrova motorja
17. Rocica za vklop ali izklop pogona zadnje preme
18. Vtičnica na zadnjji strani 12 V
19. Vodila za prostor za shranjevanje
20. Pokrovček rezervoorja za gorivo
21. Tipska ploščica z bralnimi kodami
22. Rocica za vklop ali izklop pogona sprednje preme.
23. Gumb za zaklepanje parkirne zavore
24. Pedal parkirne zavore in delovne zavore

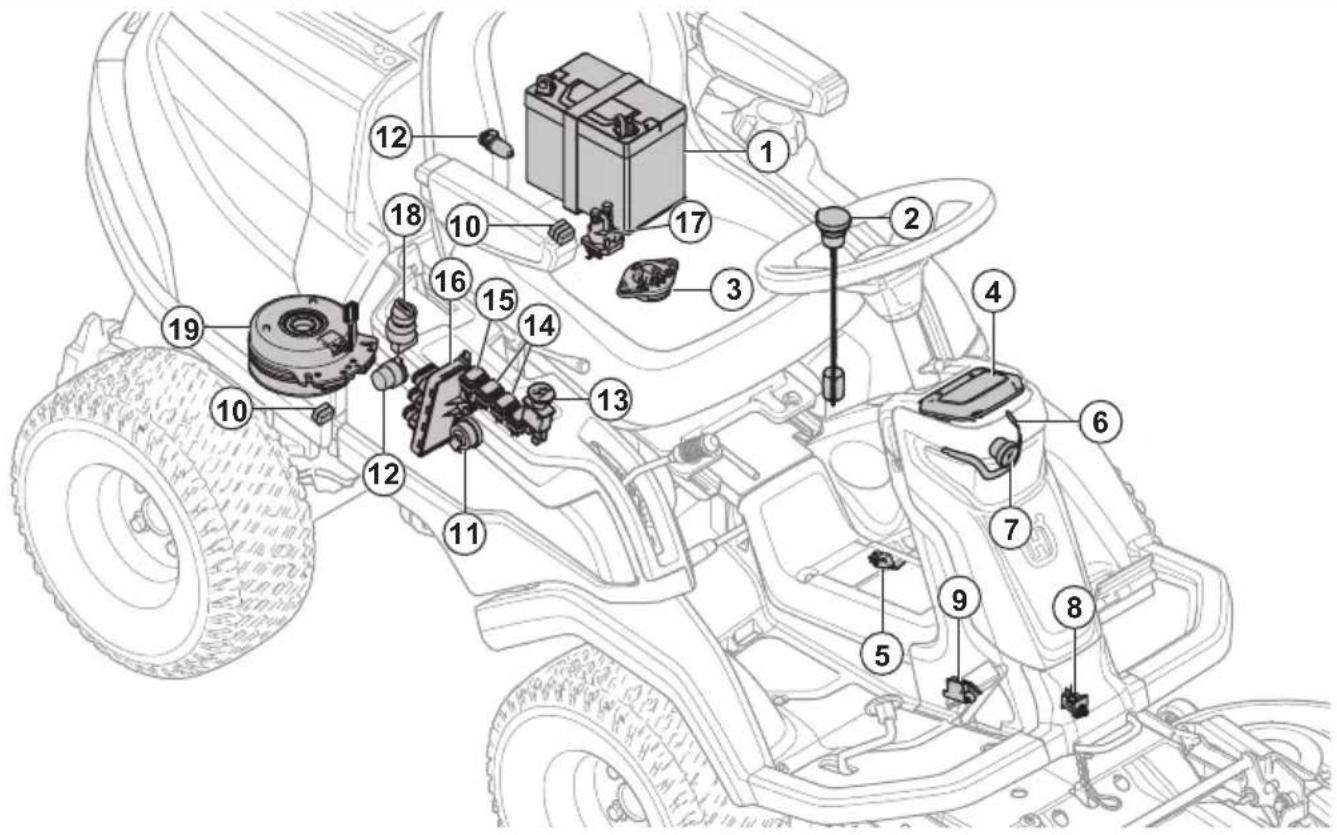

1. Baterija
2. Senzor goriva
3. Ročica za nadzor prisotnosti uporabnika (OPC)
4. Zaslon
5. Senzor prenosa teze
6. Delovna luc
7. Dolga luc
8. Senzor kosišca
9. Mikrostikalo, parkirna zavora
10. Varovalke
11. Opozorilnik
12. Napajalna vtichnica
13. Gumb kardanskega pogona
14. Vklopno stikalo za vtichnice
15. Vklopno stikalo za zaromete
16. Krmilni modul kosilnice
17. Elektromagnet
18. Kontaktni ključ
19. Sklopka za kardanski pogon

Krmilni modul kosilnice

Izdelek ima krmilni modul kosilnice, ki uporabniku posreduje informacije o izdelku. Informacije so prikazane na zaslonu instrumentne plošće. Glejte Zaslon na strani 148.

Zaradi krmilnegamodula kosilnice se lahko servisnicenter pri popravilu poveze z izdelkom.

Husqvarna Connect

Izdelek ima brežićno tehnologijo Bluetooth® in se lahko poveže s prenosnimi napravami, ki imajo namesćeno aplikacija Husqvarna Connect. Aplikacija Husqvarna Connect je brezplačna za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoca razsriratev funkcjiv ašega izdelka Husqvarna:

Dodatne informacije o izdelku.
- Informacije o izdelku, delih in servisu ter pomoč.

Brežična tehnologija Bluetooth®

Izdelki z vdelano brezzično technologijo Bluetooth® se lahko povezujeo z mobilnimi napravami in omogocajo dodatne funkcije.

Znak za brezzično tehnologijo Bluetooth® se vklopi, ko je vaša mobilna naprava povezana z izdelkom.

Husqvarna Fleet Services

Husqvarna Fleet Services™ je storitev v oblaku, ki upravljavcu komercialne skupine strojev omogoca pregled nad vsemi izdelki. Za vec informacij o storitvi Husqvarna Fleet Services™ si oglejte www.husqvarna.com.

Za združevanje izdelka s storitvijo Husqvarna Fleet Services™

1. Prenesite aplikacijo Husqvarna Fleet Services™ v mobilno napravo.
2. Prijavite se v aplikacijo Husqvarna Fleet Services ^TM
3. Za združevanje izdelka z aplikacijo Husqvarna Fleet Services™ sledite zgornjim navodilom.

Gumb za kardanski pigeon

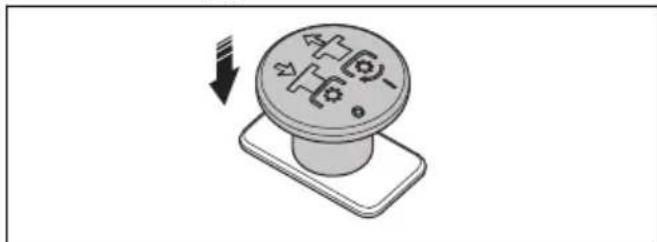

Z gumbom kardanskega pogona vklopite in izklopite sklopko za kardanski pogon, kosisce ali drugo opremo, ki je z njo povezana. Za vklop pogona rezil morajo biti izpolnjeni ustrezni pogoji za zagon. Ustrezno zračno režo si oglejte poglavje Delovni pogoji na strani 153.
- Za vklop pogona rezil ali druge opreme povlecite gumb za kardanski pogon navzven.

• Za izklop pogona rezil ali druge opreme potisnite gumb za kardanski pogon navznoter.

Funkcija prenosa teze

S funkcijo prenosa teze se teza iz dodatne opreme prenese na izdelek. Pritisk na tla se poveca na sprednjih kolesih izdelka in zmanjsa pritisk na tla na vodilih koles. Funkcijo prenosa teze nastavite na vklop, da zagotovite najboljse rezultate pri kosnji trave, tudi pri uporabi pobiralne naprave. Med odstranjevanjem snega Husqvarna priporoica, da je funkcija prenosa teze izklopljena, da deluje najvecji pritisk na tla na dodatno opremo. Ce je funkcija prenosa teze vklopljena, okvirja opreme ni mogoce popolnama spustiti.

OPOZORILO: Za preprecevanje poskodb zaradi stisjenja mora biti funkcija prenosa teze ob menjavi dodatne opreme izklopljena.

Zarometi

Zaromet imadelovnolucin dolgo luc.

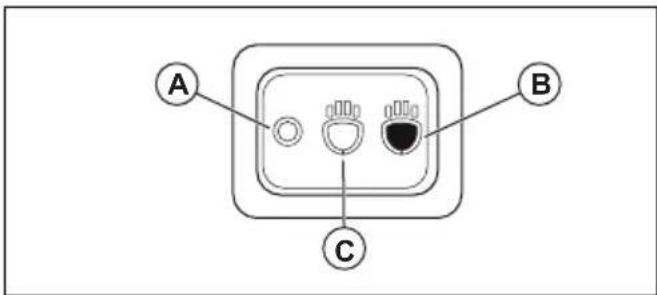

Pritisnite vklopno stikalo za vklop (B) ali izklop (A) delovnih luci. Pritisnite vklopno stikalo za vklop (C) ali izklop (A) dolge luci in delovne luci.

Delovna luc ostane vklopljena 3 minute po izklopu kontakta. Ko so zarometi vklopljeni, je nazaslonu prikazan symbol zarometov. Gleje razdelek Zaslon na strani 148.

Napajalna vticnica

Izdelek ima 2 elektrichi vtichnici. Napetost vtichnice na desni krmilni plošci poleg sedeža je 12 V.

Napetost vticnice v ohijsu motorja je 12 V.

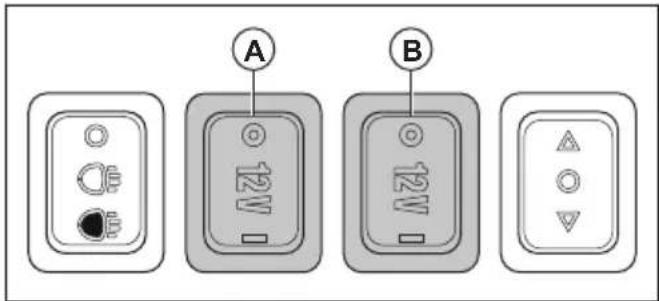

• Pritisnite vklopno stikalo (A) za vklop ali izklop vtičnice na desni krmilni plošci.

Pritisnite vklopno stikalo (B) za vklop ali izklop vtičnice v ohišju motorja.

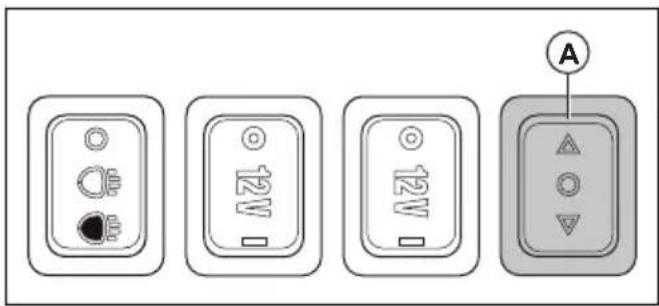

Funkcijsko stikalo za vtičnico na zadnji strani

Funkcijsko stikalo (A) se uporablja za upravljanje nekatere odobrene dodatne opreme, priklopljene v vticnico na zadnji strani. Funkcijsko stikalo ima razlicne funkcije pri razlicnih vrstah dodatne opreme. Glejte navodila za uporabo dodatne opreme.

Stevecur

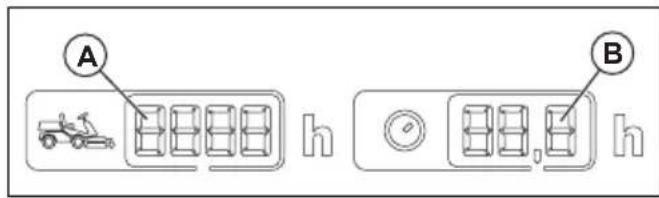

Izdelek ima na zaslonu 2 stevca ur. Stevca ur prikazujeta, kaksen je skupen cas obratovanja motorja (A) in v dolocenem odobju obratovanja (B).Zadnaja stevka stevca delovnih ur za obrodje delovanja prikazujede setino ure (6 minut).

Cas, v katerem je bil kontakt vklopljen, motor pa ni deloval, se ne belezi.

Opomba: Skupni stevec delovnih ur (A) prikazuje samo polne ure.

Opomba: Cas delovanja je cas, ko je motor vklopljen 1 day. Novo obdobje obratovanja se priñe, ce je bil motor izklopljen vsaj 6 h.

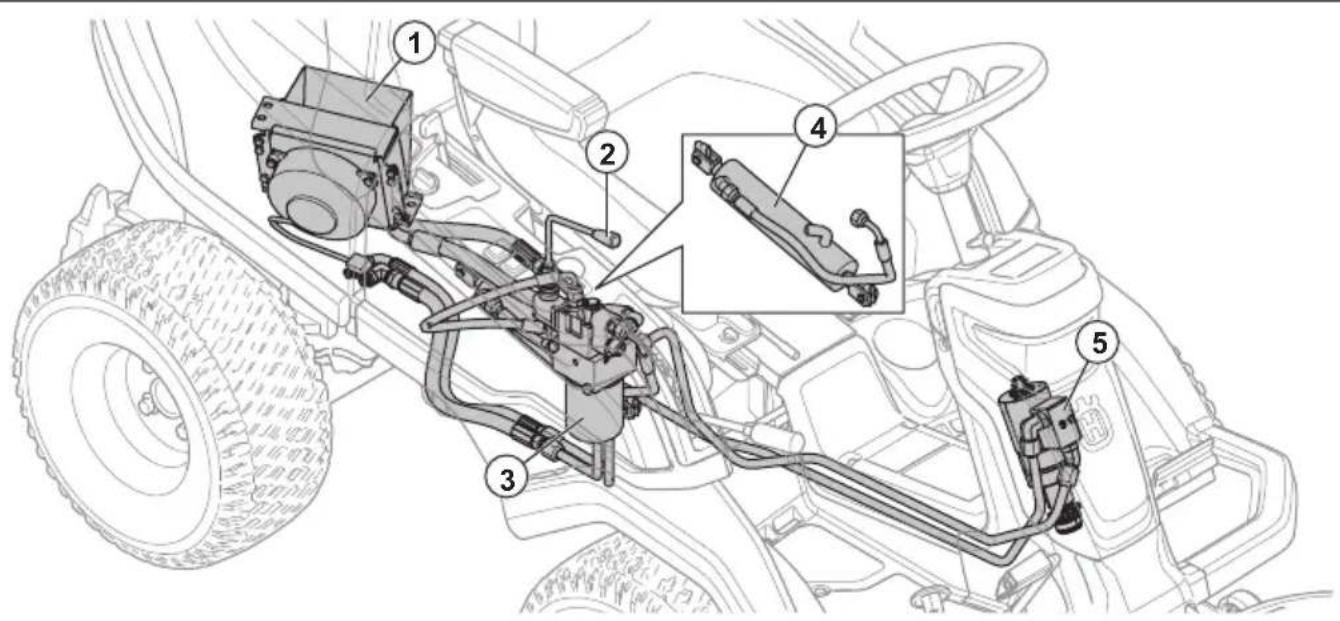

Pregled hidravlicega problema

1. Hladilnik hidravlicega olja
2. Dvižna ročica
3. Oljni filter
   4.Valj
4. Centralna krmilna enota

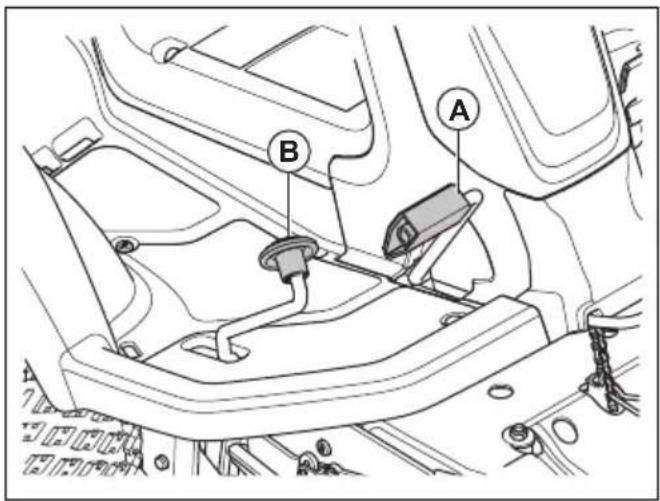

Stopalki za voznjo naprej in voznjo nazaj

Hitrost postopno nastavite s stopalkama. Leva stopalka (A) se uporablja za premikanje naprej, desna (B) pa za premikanje nazaj. Izdelek zavira, ko spustite stopalki.

Dvižna ročica hidravlicnegа dviga kosišca

Dvižna ročica krmili hidravlicni dvig. S hidravlicnim dvigom dvignite kosišće v transportni položaj in spustite kosišće v položaj za kosnjo. Hidravlicno dvigalo deluje na hidravlicni tlak, zato mora za dviganje motor delovati.

Kosišče

Kosišca za ta izdelek so kosišca Combi sistemom BioClip. BioClip razreže travo v gnojilo. Kosišce Combi je mogoče uporabljati sistemom BioClip. BrezPokrova BioClip je trava izvržena skozi zadnjo odprtino.

Zaslon

Zaslon na instrumentni plošci prikazuje informacije o stanju izdelka.

1. Indikator naklona; oglejte si Indikator strmine na strani 153.
2. Indikator temperature hidravlike

3. Indikator tlaka olja

4. Indikator napoljenosti baterije

5. Indikator prisotnesti kosiša
6. Indikator PTO

7. Merilnik hitosti

8. Priporoceno stevilo vrtljajev/minute med uporabo izdelka.

9. Indikator parkirne zavore
10. Ročica za nadzor prisotnesti uporabnika (OPC)
11. Merilnik za gorivo
12. Indikator delovne luči ali dolge luči
13. Bluetooth®
14. Prenos teže je deaktiviran
15. Indikator za servis
16. Merilnik za gorivo, merjeno v korakih po 5 %
17. Indikator majhne koliene preostalega goriva
18. Skupni cas delovanja
19. Digitalni zaklep
20. Čas obratovanja

Opomba: Prikaz na zaslonu se lahko razlikuje med razlichni modeli.

Simboli na izdelku

OPOZORILO: Bodite previdni in uporabljaje izdelek pravilno. Ta izdelek lahko povzroci hude poskodbe oziroma smrt upravljavca ali drugih.

Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti.

Vrtljiva rezila. Izogibajte se stikuznjimi.

Opozorilo: vrtljivi deli. Izogibajte se stiku nzjimi.

Pazite na leteče in odbite predmete.

Izdelka nikoli ne uporabljaje, ce so v blizini druge osebe, se posebej otroci, in zivali.

Pred in med vzvratno voznjo z izdelkom glejte nazaj.

Nikoli ne kosite trave po vzpetinah z naklonom. Izdelka ne uporabljaje na pobocijih z naklonom, vecim od 10^ Glejtke Kosnja na klancinah na strani 153.

Na izdelku ali opremi ni dovoljeno prevažati potnikov.

Zapeljite naprej.

Nevtralna prestava.

Zapeljite vzvratno.

Parkirna zavora.

Izdelek je v skladu z veljavnimi predpisi CE.

Izdelek je skladen z veljavnimi direktivami Evrazijspe carinske unije. Veljavno samo za R 420TsX AWD.

Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega juznega Walesa, in sicer z direktivo "Zascita okolja pri delu (nadzor hrupa) iz 2017". Zajamcena raven zvočne moči izdelka, kot je doloceno v Tehnicni podatki na strani 181in na nalepki.

Vedno nosite homologirano zašcitno opremo za sluh.

Prenos teze je deaktiviran.

Prenos teze je aktiviran.

Izklopite motor.

ZaZenite motor.

Stevilo vrtljajev motorja - veliko.

Stevilo vrtljajev motorja - majhno.

Gorivo.

Najv. 10% etanola.

Višina kosnje.

Servisni položaj za ročico za nastavitev visine košnje.

Rezila so aktivirana.

Rezila so deaktivirana.

Transportni položaj za kosišće.

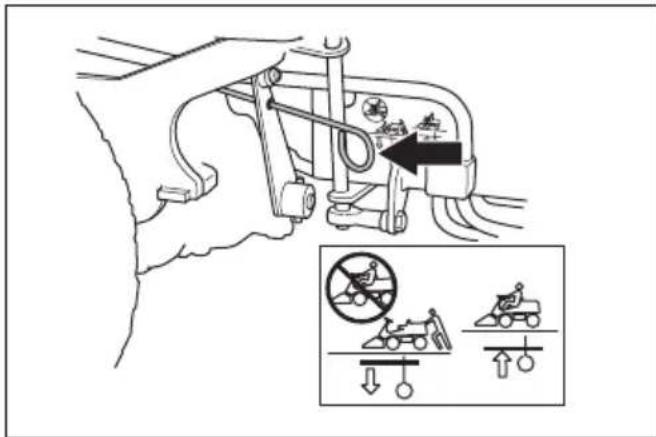

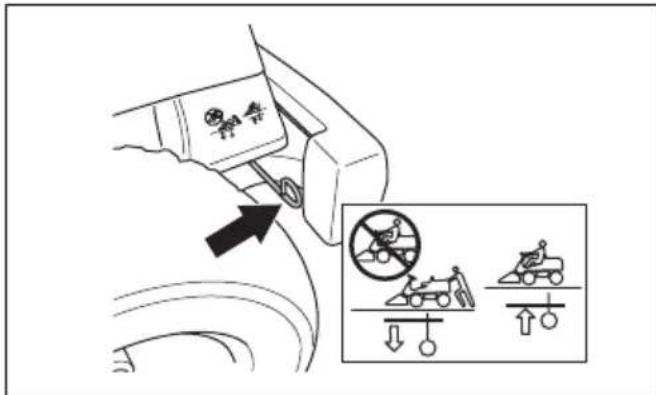

Aktivacija in izklop pogonskegaSYSTEMA.

Nivo olja.

Bralna koda

yyyywwxxx Na tipski ploščić je na-

vedena serijska stevilka.
yyyy je proizvodno leto in
ww je proizvodni teden.

Opomba: Ostali symboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za nekatere trge.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Škoda izdelka

Za skodo na izdelku ne odgovarjamo, ce:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je namescena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblascenem servisnem centru ali pri pooblascenem organu.

Podpora

Za pomoc in podporo za izdelek si oglejte razdelek s podporo na splenetem mestu, kjer so na voljo navodila in vodniki za odpravljanje teza, ali pa uporabite Husqvarna Samopostrežni portal in Pomočnika za izdelke (ce je na voljo na vašem trgu). Za dodatno podporo o izdelku se obrnite na servisnega zastopnika Husqvarna.

Varnost

OPOZORILO: Se uporabi, ce obstaja nevarnost telesne poskodbe ali smrti uporabnika ali opazovalcev ob neupostevanju navodil v tem prirocniku.

POZOR: Se uporabi, ce obstaja nevarnost poskodbe izdelka, drugih

Opomba: Se uporabi za podajanje podrobnejish informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Izdelek lahko odreze roke in noge ter mece predmete. Ce ne upostevate varnostnih navodil, lahko pride do resnih poskodb ali smrti.

OPOZORILO: Ce je rezalna oprema poskodovana, izdelka ne uporabljaje več. Poskodovana rezalna oprema lahko meće predmete in povzroči resne poskodbe ali smrt. Nemudoma zamenjaje poskodovana rezila.

OPOZORILO: Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Da bi zmanjsali nevarnost ki bi lahko povzroci resne poskodbe ali smrt, priporocamo, da se osebe z medicinskimi vsadki pred uporabo izdelka posvetujujo s svojim zdravnikom in proizvajalcem vsadka.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Vedno bodite previdni in ravnajte razumno. Izogibajte se vsem situacijam, za katere se ne počutite dovolj usposobljeni. Če ste po branju navodil za uporabnika negotovi glede delovnih postopkov, se pred nadalnjimi postopki posvetujte s strokovnjakom.
  Pred zagonom izdelka je treba natancno prebrati in razumeti navodila za uporabo ter navodila na izdelku.
  Naučite se varno uporabljati izdelek in njegove krmlne elemente ter se seznanite z načinom hitre zaustavitve izdelka.
• Naučite se prepoznati varnostne oznake.
• Izdelek mora biti Čist, zato da je lahko jasno prebrati oznake in nalepke.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroci drugim ljudem ali njihovi lastnini.

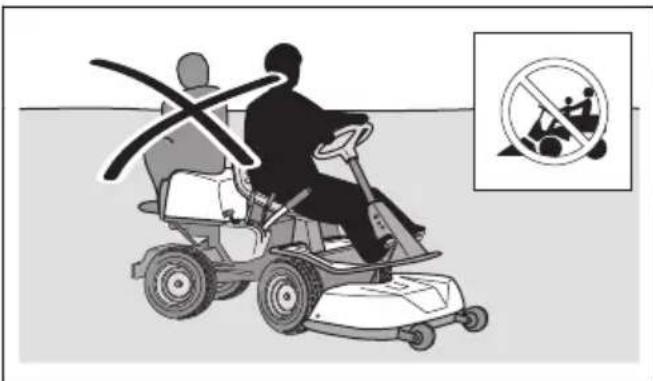

• Ne prevalajte potnikov. Izdelek sme uporabljati le ena oseba.

• Izdelka ne pustite brez nadzora, ce je motor vklopljen. Preden izdelek pustite brez nadzora, vedno ustavite rezila, aktiviraje parkirno zavoro, ustavite motor in odstranite ključ.

• Izdelek uporabljajte le podnevi ali v pogojih, ki zagotavljazo zadostno kolićino svetlobe. Izdelek mora biti vedno na varni razdalji od lukenj ali drugih nepravilnosti v tleh. Bodite pozorni na druga morebitna tveganja.

• Izdelka nikoli ne uporablajte v slabem vremenu, na primer v megli, v dežju, na zatohlih ali vlaznih mestih, pri močnem vetru, mrazu, ce obstaja nevarnost strele itd.

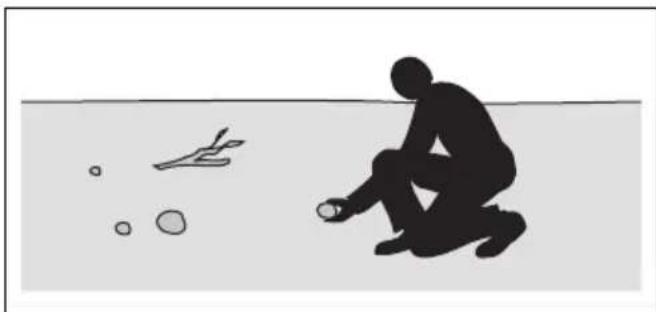

• Poisčite in oznacite mesta vecjih kamnov in drugih nepremicnilh predmetov, da preprecite trke.
• Z območja odstranite predmete, kot so kamni, igrace itd., ki bi se lahko ujeli med rezila in bi jih nato vrgloyen.

• Otrokom ali drugim osebam, ki niso pooblascene za upravljanje izdelka, ne dovolite, da bi uporabljali izdelek ali ga servisirali. Starost uporabnika je določena s krajevnimi zakoni.
  Pred zagonom motorja, vklopom pogona ali začetakom premikanja izdelka se prepričajte, da v blizini izdelka ni nikogar drugega.
  Med kosnjov blizini ceste ali preckanjem ceste bodite pozorni na promet.
• Izdelka ne uporabljaje, ce ste utrujeni, pod vplivom alkohola ali drag ali zdravil oziroma v drugih okolišcinah, ki lahko negativno vplivajo na vaš vid, pozornost. koordinaciio ali presoio.
• Izdelek vedno parkirajte na ravni povrsini, motor pa ne sme delovati.

Varnostna navodila v zvezi z otroki

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ce niste dovolj pozorni na otroke v blizini izdelka, lahko pride do resnih nasreč. Izdelek in kosnja lahko pritegneta otroke. Otroci rajverjetneje ne ostanejo na mesti, kjer ste jih nazadnje videli.

• Otroci se ne smejo zadrževati v območju kosnje. Prepričaite se, da je ob otrokih odgovorna oseba.
  Opazujte otroke in zaustavite izdelek, ce se priblizajo delovnemu območju. Bodite zelo previdni blizu vogalov, grmov, dreves ali drugih predmetov, ki vam ovirajo jasen pogled.
  Pred in med vzvratno voznjo gleje nazaj in navzdol ter se takoprepricaite, da y blizini nj otrok.

• Na izdelku ne prevažajte otrok. Z izdelka lahko padejo in se resno poskodujejo ali preprecijo varno manevriranje izdelka.

• Otroci izdelka ne smejo uporabljati.

Varnostna navodila za uporabo

OPOZORILO: Med ali neposredno po delovanju se ne dotikajte motorja ali izpušnegaSYSTEMA. Med uporabo postaneta motor in izpušni system zelo vroca. Nevarnost opeklin, požara ali škode na lastnini ali bliznjih območjih. Med uporabo izdelka se izogibajte grmov in drugih predmetov.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Pred in po vzvratni voznji vedno gleje navzdol in nazaj. Bodite pozorni na velike in majhne ovire.
Pred zavijanjem v vogalih zmanjsajte hitrost.
Pri voznji po obmoocjih, ki jih ne nameravate kositi, ustavite rezila.

POZOR: Pred uporabo izdelka preberite
previdnostna navodila v nadaljevanju.

Pred uporabo izdelka z dovodne odprtine hladnega zraka motorja odstranite travno in umazanijo. Ce je odprtina za dovod hladnega zraka blokirana, obstaja nevarnost okvare motorja.
- Previdno se izogibajte kamnom in drugim veçjim predmetom, in poskrbite, da se jih z rezili ne dotaknete.
- Z izdelkom se ne premikajte prek teh predmetov. Če med upravljanjem izdelka prevozite ali udarite ob predmet, se ustavite se ter preglejte izdelek in kosišće. Če je potrebno, izdelek popravite, preden ga ponovno zaženate.

Osebna zašcitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Med uporabo izdelka obvezno uporablajte ustrezno osebno zašcitno opremo. Osebna zašcitna opremane more popolnama prepreci t poskodb, vendar v primeru nesrece omili posledice. Prodajalec raj vampoma izbrati ustrezno opremo.
- Uporabljaje odobreno zašcito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.
- Uporabite trpeznno obutev, ki ne drsi. Priporocamo obutev z ojacono konico. Ne bodite bosi ali nosite odprth chevljev.

• Po potrebi uporabite zašcitne rokavice, npr. kadar pritrujete, pregledujete ali Čistite rezalno opremo.
• Ne nosite ohlapnih oblačil, nakita ali drugih predmetov, ki se lahko ujamejo med premikajće se dele.
  V blizini imejte opre mo za prvo pomoč in gasilni aparat.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporablajte izdelka z varnostimi napravami, ki so poskodovane ali ne delujejo pravlno. Redno preverjaje varnostne naprave. V primeru poskodb varnostnih naprav se obrnite na servisnega zastopnika družbe Husqvarna.
• Ne spreminjaje varnostnih naprav. Izdelka ne uporabljaje, ce zašcitne plošće, zašcitniPokrovi, varnostna stikala ali druge zašcitne naprave niso namescene oz. so poskodovane.

Pred zagonom motorja morajo biti izpolnjeni ti pogoji:

• Parkirna zavora je aktivirana.
• Pogon rezil je izklopljen.

Motor mora biti v teh pogojih izklopljen:

• Parkirna zavora ni aktivirana in upravljavec vstane s sedeza.
  Pogon rezil se mora ustaviti v teh primerih:
• Parkirna zavora je aktivirana in upravljavec vstane s sedeža.
  Gumb za kardanski pogon je pritsinjen.

Poskusite zagnati motor, ko eden od pogojev ni izpolnjen. Spremenite pogoje in poskusite znova. Ta pregled izvedite vsak dan.

Indikator strmine

Indikator nablona opozarja, ko izdelek uporabljate na klancih z vec kot 10-odstotnim naklonom.

Preverjanje delovanja stopalk za voznjo naprej in vzvratno voznjo

1. ZaZenite izdelek.
2. Stopalki za voznjo naprej in vzvratno voznjo ne smeta biti blokirani in se morata prosto premikati.
3. Previdno pritisnite stopalko za voznjo naprej, da se premaknite naprej.
4. Sprostite stopalko za voznjo naprej, da zavrete. Prepričajte se, da se motor vklopi, ko sprostite stopalko za voznjo naprej.
5. Ta postopek ponovite za stopalko za vzvratno vožnjo.

Opomba: Izdelek ima zavoro, ki se vklopi, ko sprostite stopalke. Ce ze lite hitreje zmanjsati hitrost, pritisnite drugo stopalko.

1. Prepričajte se, da se izdelek ne premika, ko stopalki za vožnjo naprej in vožnjo nazaj nista vklopljeni.

Parkirna zavora

OPOZORILO: Ce parkirna zavora ne deluje, se izdelek lahko zane premikati in povzroci poskodbe ali skodo. Parkirno zavoro morate redno pregledovati in nastavljati.

Glejte Pregled parkirne zavore na strani 165.

Dusilnik

Dušilnik zmanjsije raven hrupa na njnižjo možno raven in odvaja izpušne pline stran od uporabnika.

Izdelka ne uporabljajte, ce dušilnik ni namešcen ali je poskodovan. Poskodovan dušilnik zviša nivo hrupa in poveča nevarnost požara.

OPOZORILO: Dusilnik se med in po uporabi ter med delovanjemotorja v prostem teku zelo segreje.V blizini vnetljivh materialov in/ali hlapov bodite previdni, da preprecite pozar.

Preverjanedusilnika

• Dusilnik redno preverjaje in se takoprepricajte, da je pravilno namescen in ni poskodovan.

ZaščitniPokrovi

Manjkajci ali poskodovani zašcitniPokrovi povećaj nevarnost poskodb pri premikajocih se delih in vročih povrsinah. Pred zagonom izdelka preverite nivo olja. Preprčajte se, da so zašcitniPokrovi pravilno namešceni in na njih ni razpok ali drugih poskodb. Zamenjaje poskodovanePokrove.

Kosnja na klancinah

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Kosnja trave na klancinah poveca nevarnost zaradi izgube nadzora nad izdelkom in prevračanjem. To lahko povzroci poskodbe ali smrt. Na vseh pocojih je treba travo kositi previdno. Če po klancini ne morete voziti vzvratno ali se ob tem ne pocutite varno, je ne kosite.
- Odstranite kamenje, veje in druge ovire.
Smer kosnje mora biti vrha proti dnu pobocja in obratno, ne pa z ene strani na drugo.
- Ne spušćajte se po klancinah z dvignjenim kosišćem.
- Izdelka ne upravlajte na klancinah z naklonom, vecjim od 10^

• Izdelka ne zaganajte ali zaustavljaje na klančini.

• Po klancinah vozite brez ustavljanja in počasi.

• Hitrosti in smeri ne spreminjaje sunkovito.
• Ne zavijajte večkrat, kot je potrebno. Pri spusčanju po pobocju zavijajte počasi in postopoma. Vozite z majhno hitrostjo. Previdno obracajte volan.
  Bodite pozorni in ne vozite prek brazd, lukenj in grbin. Na neravnih tleh obstaja vecja nevarnost prevračanja izdelka. Visoka trava lahko prekriva ovire.
• Ne kosite v blizini robov, jarkov ali nabrezij. Izdelek se lahko nenadoma prevrne, ce s kolesi zapeljete na rob strme klancine ali jarka oz. ce rob popusti. Ce izdelek pade v vodo, obstaja nevarnost utopitve.

• Ne kosite mokre trave. Mokra trava je spolzka in lahko se zgodi, da pnevmatike izgubijo oprijem, zaradi cesar izdelek zdrsne.
• Ne stopite na tla, da bi poveçali stabilnost izdelka.
• Vozite zelo previdno, ce ste priklopili dodatno opremo ali drug predmet, zaradi katerega je izdelek manj stabilen.
  Za povecano stabilnost, namestite protiutezi. Ce potrebujete vec informacij, se obrnite na prodajalca.

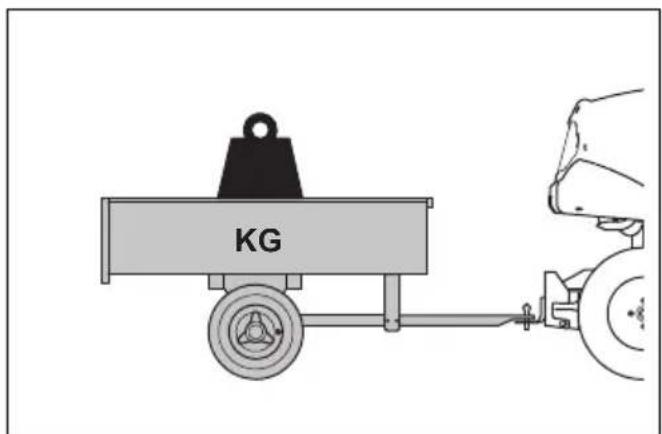

Varnost vleke

• Uporabljaje samo vlečno opremo, ki jo je odobril proizvajalec Husqvarna.
• Za pritrditev opreme uporabite vlečno kljuko.
• Ne volecite opreme, tezje od najvecje dovoljene mase. Gleje, Tehnici podatki na strani 181.

• Med vlečenjem opreme zagotovite, da v blžini izdelka ni drugih oseb.

• Pri vleki opreme na pobocjih ali razgibanem terenu bodite previdni.

• Med vlečenjem opreme izdelek vozite z nizko hitrostjo.

Varna uporaba goriva

OPOZORILO: Z gorivom ravnajte previdno. Je zelo lahko vnetljivo in lahko povzroci poskodbe in gmotno skodo.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Posode za gorivo ne polnite v zaprtih prostorih.
  Bencin in hlapi so strupeni ter zelo lahko vnetljivi. Bodite previdni pri ravnanju z bencinom, da preprecite poskodbe ali pozar.
• Ne odstranitePokrova posode za gorivo in je ne polnite pri deluocem motorju.
  Pred polnjenjem goriva se motor mora ohladiti.
• Med polnjenjem goriva ne kadite.
  Goriva ne polnite v blizini isker ali odprtega ognja.
• Ce system goriva pušča, ne zaženite motorja, dokler mesta pušćanja niso zatesnjena.
• Goriva ne napolnite nad priporočen nivo. Zaradi toplote motorja in sonca se gorivo razteza in se prelije, Če je posoda prenapolnjena.
• Ne prenapolnite ga. Če gorivo polijete po izdelku, ga počistite in pocakajte, da se osusi, preden motor vklopite. Če se polijete po obleki, se preoblecite.
  Gorivo shranjujte le v odobrenih posodah.
• Izdelek in gorivo shranite takto, da se izognete skodi, ki bi jo lahko povzrociho uhajanje goriva ali hlapov.
  Gorivo naj iztece v ustrezno posodo - to storite na odprtem in na varni razdalji od odprtega ognja.

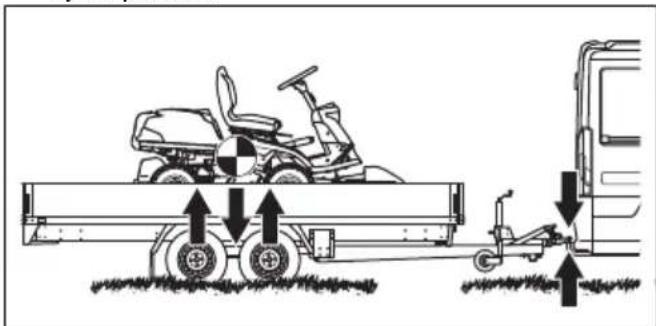

Varnost pri transportu

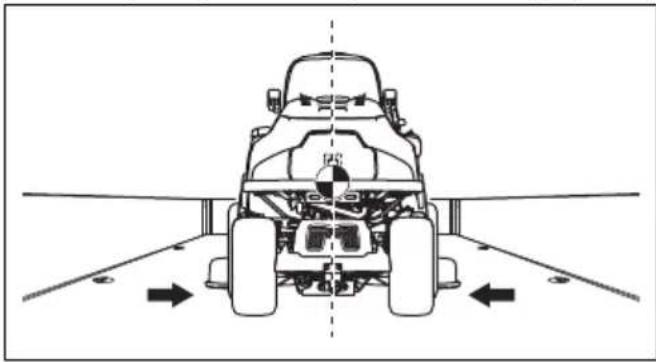

• Za transport izdelka uporabite odobreno transportevozilo.
• Izdelek je tezek in lahko povzroci zmeckanine. Bodite previdni, ko ga natovarjate ali raztovarjate za vozila ali prikolice.
• Transportiranje tega izdelka je lahko omejeno z nacionalnimi ali lokalnimi predpisi.
  Voznik transportnega vozila je odgovoren za varno pričvrstitev izdelka med transportom. Glejte Prevoz na strani 178

Varna uporaba akumulatorja

OPOZORILO: Poškodovan
akumulator lahko eksplodira in povzroci poškodbe. Če je akumulator deformiran ali poškodovan, se obrnite na servisnega zastopnika družbe Husqvarna.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

OPOZORILO: Pri polnjenju ali zamenjavi akumulatorja lahko pride do nastanka isker. To lahko povzroci eksplozijo akumulatorja, pozar in poskodbe oci. Do iskrenja v tokokrogu ne more priti, ce je ozemljitveni kabel akumulatorja odklopljen.

V blizini akumulatorjev nosite zašcitna očala.
- Akumulator hranite zunaj dosega otrok.
Zamenjane akumulatorje zavrzite. Glejte Odlaganje na strani 180.

Upostevajte naslednje informacije, da preprecite iskrenje:

V blizini akumulatorja ne nosite zapestne ure, nakita ali drugih kovinskih predmetov.
- Poskrbite, da jePokrovcek posode pravlno namešcen.
Vnetljiv tekočin ne shranjujte v odprth posodah.
- Med polnjenjem akumulatorja vnetljive materiale hranite na razdalji najmanj 1 m.
- Ne opravljaje del na tokokrogu zaganjalnika v blizini razlitega goriva.
- Iz akumulatorja lahko uhajajo eksplozivni plini. V blizini akumulatorja ne kadite. Akumulator ne sme priti v stik z odprtim plamenom in iskrami.
- Najprej odklopite ozemljitveni kabel akumulatorja in ga znova priklopite nazadnje.
- Ne povzročajte kratkega stika z orodjem.
- Ne povzročajte kratkega stika na priključkih zagonskega releja, da bi aktivirali zaganjalnik.

Pri polnjenju akumulatorja upostevajte naslednje:

• Akumulator polnite v prostoru z dobrim prezracevanjem.
• Akumulator polnite najmanj 4 ure pri 12 V. Uporabljaite polnilnik za akumulator Husqvarna.
• Napetost polnilnika za akumulator mora biti enaka napetosti akumulatorja.
• Ce temperatura akumulatorja preseze 45^ , postopek polnjenja prekinite.

Varnostna navodila za vzdřevanje

OPOZORILO: Izdelek je težak in
lahko povzroči telesne poskodbe ali
materialno škodo na lastnini ali na sosednjih
obmocjih. Ne izvajaje vzdřevalnih del
na motorju ali kosischu, ce niso izpoljeni
naslednji pogoji:

• Motor je izklopljen.
• Izdelek je parkiran na ravni povrsini.
• Parkirna zavora je aktivirana.
• Kontaktni ključ je odstranjen.
  Kosiše je izklopljeno.
  Vzigalni kabli so odstranjeni z vzigalnih sveck.

OPOZORILO: Izpušni plini vsebujejo
ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne zaženite v zaptem prostoru ali prostoru z nezadostnim prezačevanjem.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Za najboljso učinkovitost in varnost, redno izvajte vzdřevalna dela na izdelku, kot je navedeno v urniku vzdřevanja. Glejte Urnik vzdřevanja na strani 161.
- Elektricni udar lahko povzroci poskodbe. Ne dotikajte se kablov, ko je motor vklopljen. Delovanja vžigalnegasaistema ne preverjajte s prsti.
- Motorja ne zajenite, ce so zašcitniPokrovi odstranjeni.Obstaja velika nevarnost poškodb zaradi premikajocih ali vrocih delov.
Pred izvajanjem vzdrrzevalnih del v motorem prostoru se mora izdelek ohladiti.
- Rezila so ostra in lahko povzrocijo ureznine. Na rezila namestite zašcito ali nosite zašcitne rokavice, ko na njih izvajate dela.
Kosiše za cisčenje vedno premaknite v servisni položaj. Izdelka za dostop do kosiša ne parkirajte v blizini jarka ali na klančini.

POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili nadaljevanju.

• Ce sta svečka ali vžigalni kabel odstranjena, ne obracajte motorja.
• Prepričajte se, da so vse matice in vijaki pravilno zategnjeni ter da je oprema v dobrem stanju.
• Ne spreminajte nastavitev krmilnikov. Če je št. motorjev previsoko, se lahko deli izdelka poskodujejo. Za najvisije stevilo vrtljajev motorjaglejte Tehnicni podatki na strani 181.
• Izdelek je homologiranismo za uporabo z opremo, ki jo dobavi ali priporoca proizvajalec.

Montaža

Uvod

OPOZORILO: Preden začnete

sestavlji izdelek, morate prebrati in razumeti poglavje o varnosti.

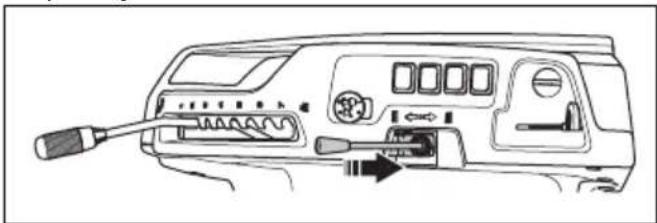

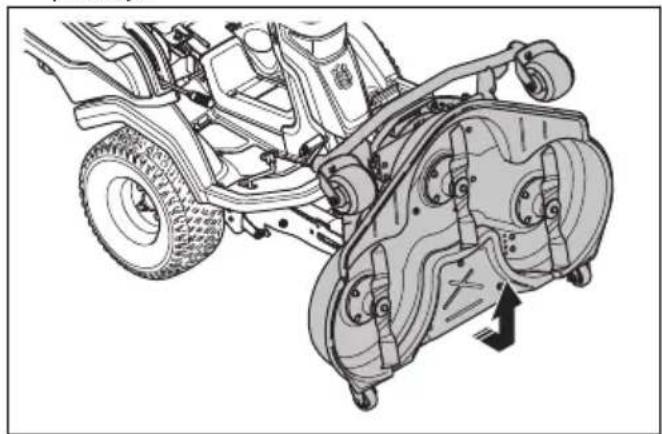

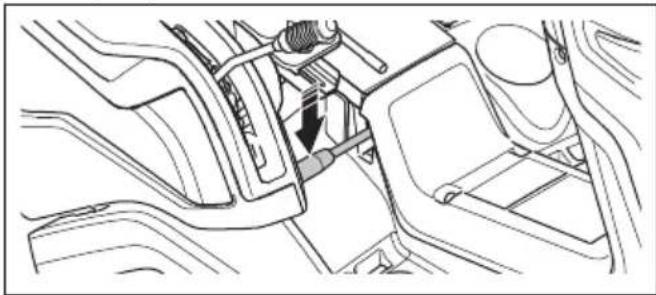

Namešanje kosišca

1. Izdelek parkirajte na ravna tla.
2. Aktivrajte parkirno zavoro.

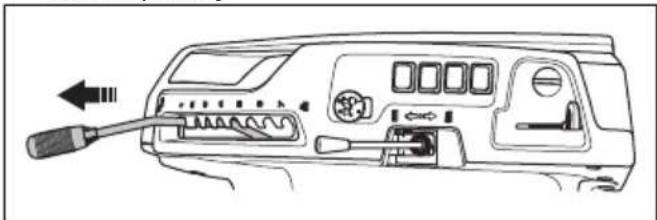

3. Dvižno ročico za kosišće premaknite v transportni položaj.

1. Ročico za prenos teže premaknite navzgor, da izklopite prenos teže.

1. Dvizno rocico za kosiše premaknite v položaj za kosnjoo.

1. Izklopite motor.

2. Rocico za nastavitev višine kosnje premaknite v servisni položaj.

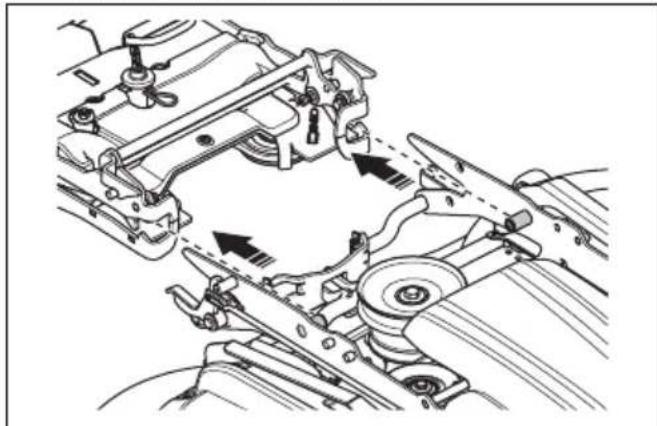

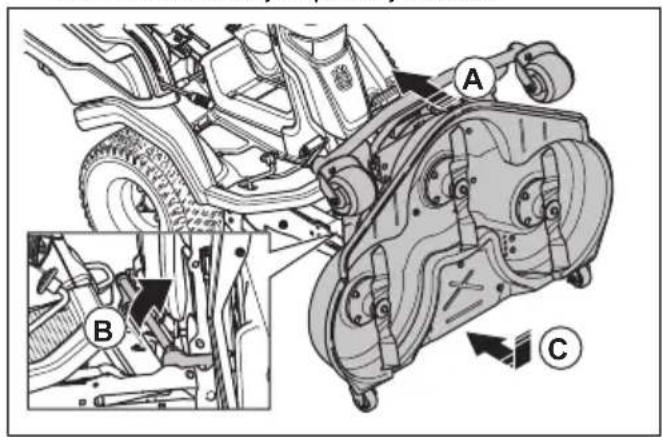

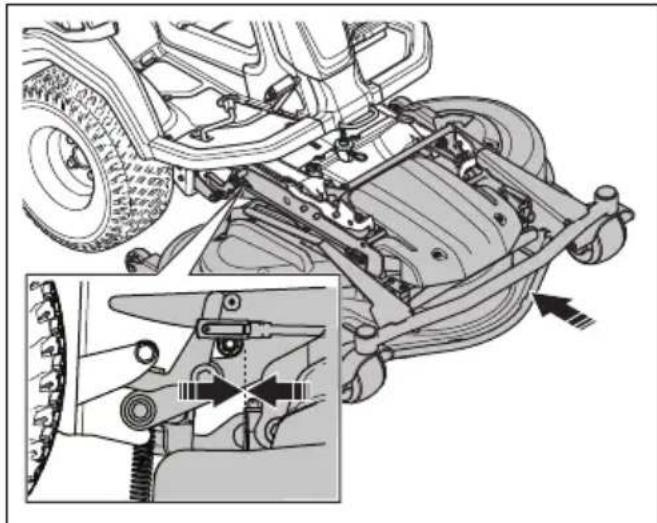

1. Kosišće poravnajte z okvirjem opreme.

1. Kosišć potisnite naprej v okvir opreme, dokler se ne zaskovi.

1. Zaklepni ročaj potisnite navzdol.

1. Dvizno rocico za kosiše premaknite v transportni položaj.

1. Rocico za prenos teze premaknite navzdol, da vklopite prenos teze.

Odstranjevanje kosišca

OPOZORILO: Za preprecevanje poskodb zaradi stisnjenja mora biti funkcija prerensa teze ob menjavi dodatne opreme izklopljena.

1. Izvedite korake 1-7 iz Namešanje kosiša na strani 156
2. Potegmite zaklepni ročaj in ga držite.

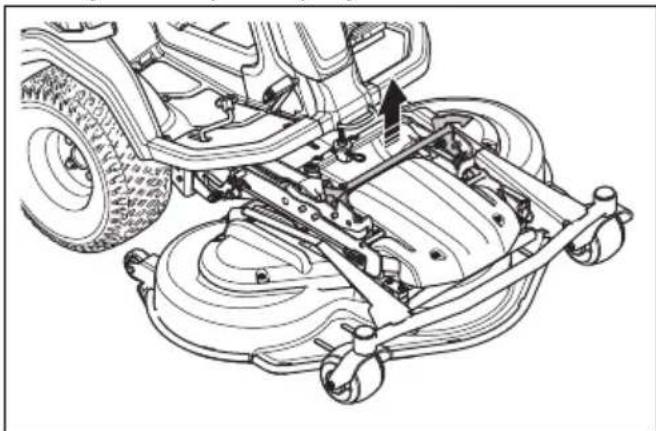

1. Med držanjem zaklepnega ročaja držite prednji rob kosišca in ga povlecite naprej. Kosišce povlecite v končni položaj.

Opomba: Če kosišca ne morete povleči v končni položaj, spustite zaklepni ročaj in ga znova povlecite navzgor.

1. Potegnite zaklepni rocaj in ga drzite ter dvignite sprednji del kosisca, da se sprosti. Dvigajte, dokler se sprednji del kosisca ne sprosti iz okvirja opreme.
2. Izvlecite kosišće.

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelkamorate prebrati in razumeti poglavje ovarosti.

Začetak uporabe: Husqvarna Connect

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registiraite se v aplikaciji Husqvama Connect.
3. Za vzpostavitev povezave in registracion izdelka sledite navodilom y aplicacijii Husqvarna Connect.

Dolivanje goriva

OPOZORILO: Bencin je zelo vnetljiv. Bodite previdni in ga dolivajte na prostem.

Oglete si Varna uporaba goriva na strani 154.

OPOZORILO: Na posodo za gorivo ne odlagajte nicesar.

POZOR: Ce uporabite neustrezno vrsto goriva, lahko poskodujete motor.

Motor deluje na bencin z najnizjo dovoljeno oktansko vrednostjo 91 RON (87 AKI). Priporočen je biolosko razgradljiv alkilatni bencin. Ne uporabljajte bencina, ki vsebuje vecot 10% etanola.

Pred vsako uporabo preverite nivo goriva in ga po potrebi dolijte.
- Posode za gorivo ne napolnite do konca. Razdalja od roba mora biti najmanj 2,5 cm.

Nastavitev sedeža

OPOZORILO: Med uporabo izdelka ne nastavlajte sedeza.

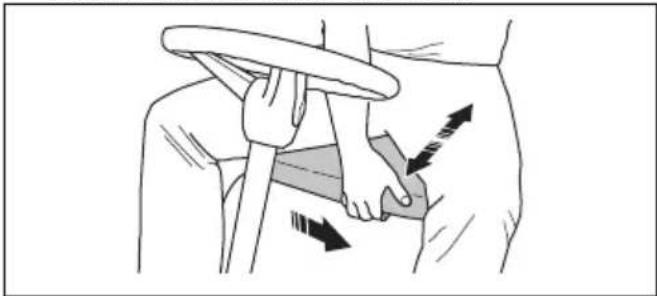

1. Če Želite sedež pomakniti napraj ali nazaj, položite noge na oporne plošće za noge.
2. Potisnite na stran rocico pod sprednji rob sedeza in sedež premaknite v ustrezen položaj.

1. Vzmeti sedeza nastavite tako, da 2 gumijasti varovali pod sedezem premaknete v skladu z ilustracijo. 2 gumijasti varovali namestite v sprednji, srednji ali zadnji odprtini pod sedezem.

Za nastavitev višine volana

OPOZORILO: Ne nastavlajte visine volana med uporabo izdelka.

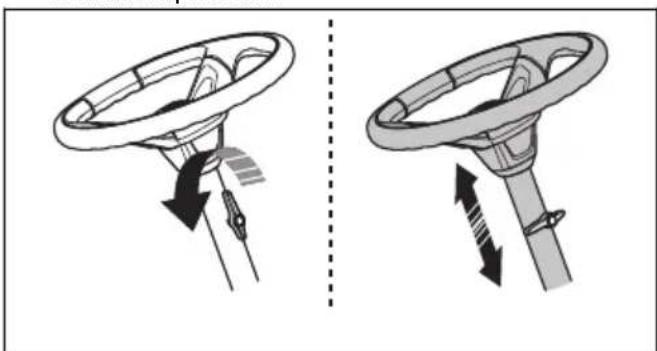

1. Obrnite gumb v nasprotni smeri vrtenja urinega kazalca z sprostitev.

1. Nastavite visino volana.

2. Obrnite gumb v smeri vrtenja urinega kazalca, da ga zategnete.

POZOR: Daljsa stran gumbega vijaka mora biti obrjena navzgor.

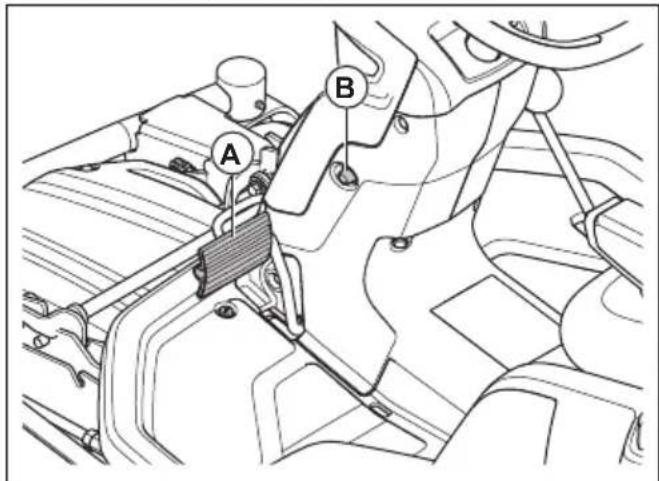

Za aktivacio in sprostitev parkirne zavore

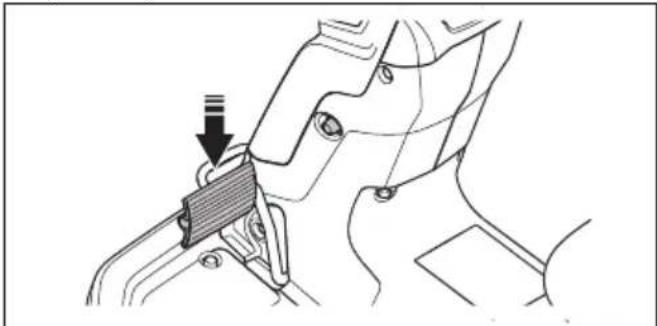

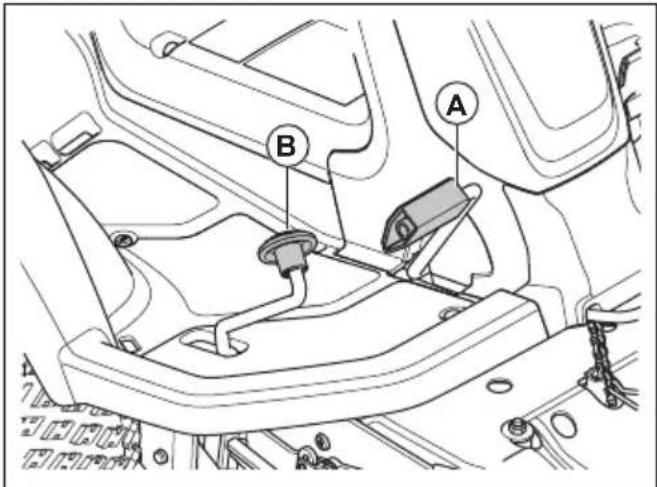

1. Stopalko parkirne zavore (A) potisnite navzdol.
2. Pritisnite in pridrzite zaklepni gumb (B).

1. Zaklepni gumb pridržite pritisnjen in sprostite stopalko parkirne zavore.
2. Parkirno zavoro sprostite tak, da pritisnete stopalko parkirne zavore.

Aktivacija in izklop pogonskegaSYSTEMA

Če Želite izdelek premakniti, ko je motor izklopljen, mora biti pogonski systemd izklopljen. V celoti izvlecite ročico za pogonski systemd, da izklopite pigeon na premi. Rocico za

pogonski system potisnite do konca, da vklopite pogon na premi. Ne uporabljaje srednjih položajev.

Izdelek ima en pogonski systemd za sprednjo in drugega za zadnjo premo. Ročica za pogonski systemd zadnje preme je za zadnjim levim kolesom.

Ročica za pogonski system sprednje preme je za sprednjim levim kolesom.

1. Po zagonu motorja nemudoma sprostite kontaktni ključ, da preskovi v nevtralni položaj.

Opomba: Kontaktnega ključa ne pustite v položaju za zagon več kot 5 sekund neprekinjeno. Če motorja ni mogoce zagnati, počakajte 15 sekunde in poskusite znova.

1. Motor naj pri polovicem plinu deluje 3-5 minut, sele nato ga obretenite do konca.
2. Rocico za plin potisnite v položaj s polnim plinom.

Uporaba izdelka

1. Zazenite motor. Glejte razdelek Zagon motorja na strani 159.
2. Sprostite parkirno zavoro.

1. Previdno pritisnite eno od stopalk za hitrost. Bolj kot stopalko pritiskate navzdol, visja je hitrost. Stopalko (A) uporabite za premikanje naprej, stopalko (B) pa za vzvratno voznjo.

1. Za zaviranje stopalko sprostite.

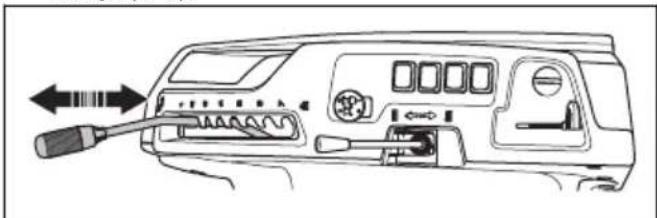

2. Z ročico za nastavitev visine kosnje izberite visino kosnje (1-7).

1. Dvizno rocico potisnite naprej za spusicanje kosiscav polozaj za kosnjo.

1. Za vklop pogona na rezilih povlecite gumb za kardanski pogon.

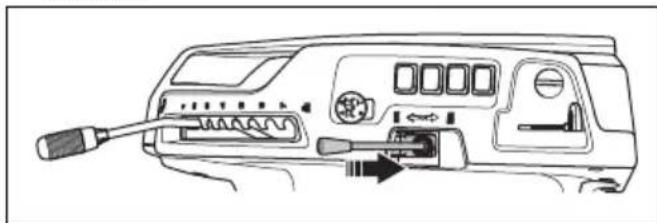

Zaustavitev motorja

1. Za izklop pogona na rezilih kosišca pritisnite gumb za kardanski pogon.

1. Dvizno rocico za kosišće povlecite nazaj za dviganje kosišca.

1. Aktivajte parkirno zavoro.
2. Ključ za vžig obrnite v položaj za zaustavitev.

Zagotavljanje dobrih rezultatov košnje

Za najboljso učinkovitost redno izvajte vzdřevalna dela na izdelku, kot je navedeno v urniku vzdřeovanja. Glejtveurnik vzdřevanja na strani 161.
- Ne kosite mokre trave. Mokra trava lahko povzroci slabse rezultate kosnje.
- Začnite z visoko visino kosnje in jo postopoma spušćajte.
- Kosite z rezili, ki se vrtijo pri veliki hitrosti (največje dovoljeno stevilo virtljajev motorja, glejte Tehnični podatki na strani 181). Izdelek vozite naprej z nizko hitrostjo. Če trava ni previsoka in predebela,BODY rezultati košné dobri tudi pri večji hitrosti.
- Travo kosite v naklučnem vzorcu.
- Za njaboljse rezultate kosnje travo kosite pogosto in uporabite funkcijo BioClip.

Vzdrževanje

Uvod

Urnik vzdřevanja

OPOZORILO: Pred izvajanjem

vzdrzevalnih del morate prebrati in razumeti poglavje o varnosti.

Delovanje pred uporabo

Prepričajte se, da gorivo ali olje ne iztekata.

Izdelek očistite. Glejte Čišćenje izdelka na strani 163.

Čišćenje notranjih površinPokrova rezila Glejte Čišćenje izdelka na strani 163.

Čišćenje motorja in dušilnika. Glejte Čišćenje motorja in dušilnika na strani 163.

Prepričajte se, da dovod hladnegа zraka v motor ni zamašen. Glejte Čišćenje dovoda hladnega zraka za motor na strani 163.

Prepričajte se, da varnostne naprave niso poškodovane. Glejte Delovni pogoji na strani 153.

Preglejte rezila v kosišcu. Glejte Pregledovanje rezil na strani 171.

Preglejte in preizkusite zavore. Glejte Pregled parkirne zavore na strani 165 in Preverjanje delovanja stopalk za vožnjo naprej in vžvratno志强no na strani 153.

Preverite nivo motornega olja. Glejte Preverjanje nivoja motornega olja na strani 172.

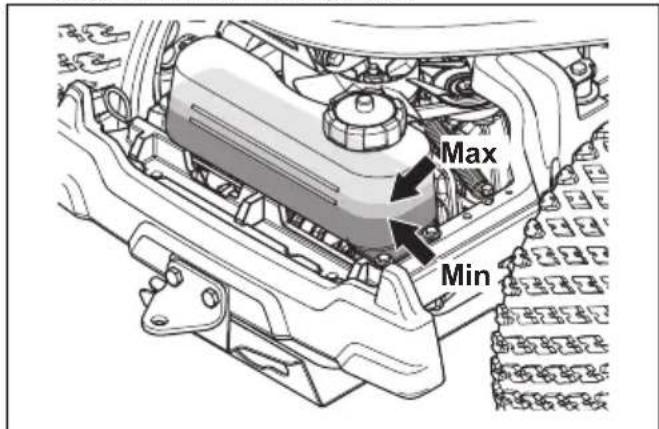

Preverite nivo olja menjalnika. Glejte Preverjanje nivoja olja menjalnika na strani 173.

PreglejteŽico krilm negasaystema. Glejte PregledovanjeŽic krilm negasa systema na strani 165.

Prepričajte se, da dolga luč in delovna luč delujeta pravilno (ce sta namešćeni). Glejte Žarometi na strani 146.

X = Navodila so navedena v navodilih za uporabo. O = Navodila niso navedena v navodilih v uporabo.

Vzdrzevalna dela naj izvaja servisni zastopnik druzbhe Husqvarna.

Vzdrževanje Prvi ser-	vis	Trajanje vzdrževanja v urah
	50 100	200
Preverite in očistite hidravlične cevi in spoje. Po potrebi zamenjajte. O
Pregleje jermene. O O
Preverite krmilno verigo na notranji strani okvirja. O
Pregleje, podmažite in nastavite vseŽice. O

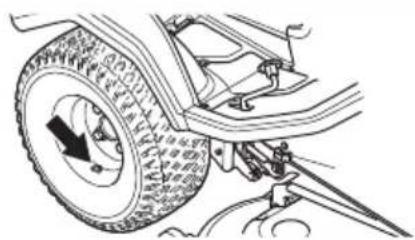

Tlak v prevnatikah mora biti ustrezen. Glejte Tlak v prevnatikah na strani 168 X	X
Prepričajte se, da so vsi vijaki in matice priviti s pravlnim zateznim momentom. O
Mazanje voznikovega sedeža. O
Namažite vse verige. O
Namažite spoje in ležaje na kosije (ce je na voljo). O O
Namažite stopalke na notranji strani okvirja. O
Vzdrževanje Prvi ser-	vis	Trajanje vzdrlževanja v urah
	50 100	200

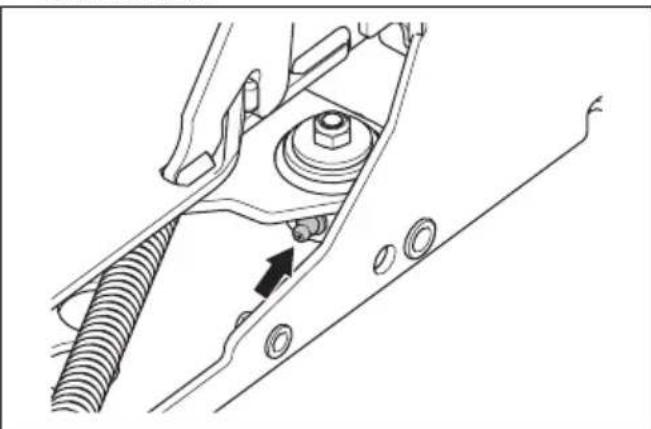

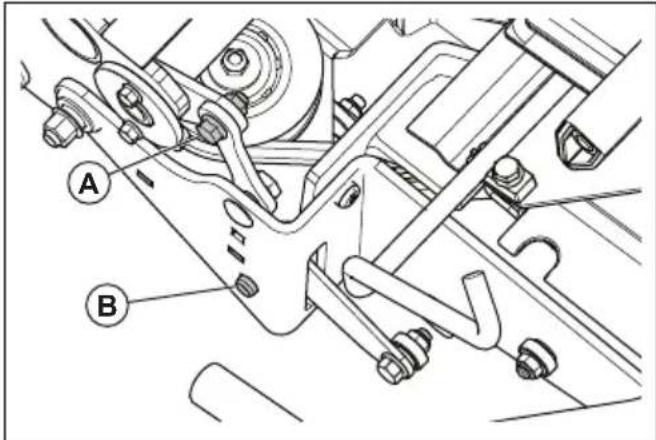

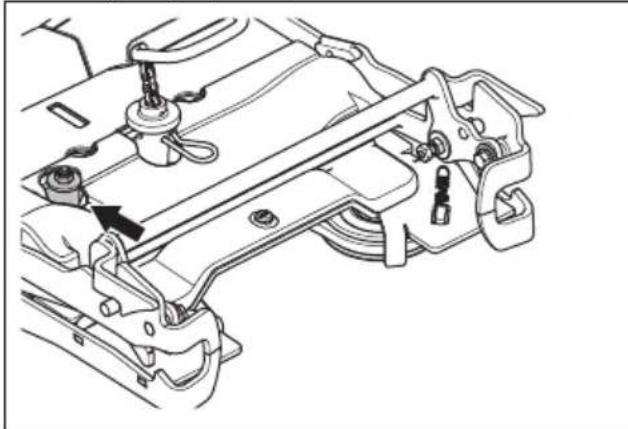

Mazanje napenjalnikov jermena. O
Odstranite pogonska kolesa in podmažite osnike (samo za serije 200-300) O
Preverite raven goriva. Po potrebi jih zamenjajte. O
Zamenjajte filter goriva. Gleje Zamenjava filtra goriva na strani 166.		X
Očistete zračni filter. Gleje Čišćenje in zamenjava zračnega filtra na strani 166.	X
Zamenjajte zračni filter. Gleje Čišćenje in zamenjava zračnega filtra na strani 166.		X
Preverjanje hladilnih reber na hidrostatičem menjalniku. O
Očistete motor in menjalnik. O
Preverite dušilnik in toplotni deflektor. O O

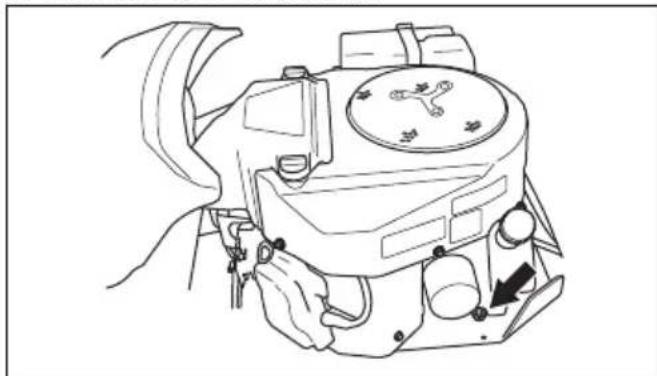

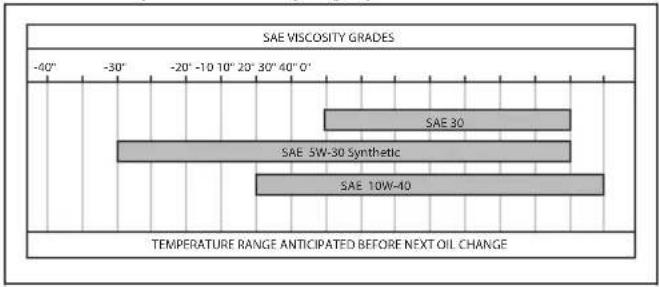

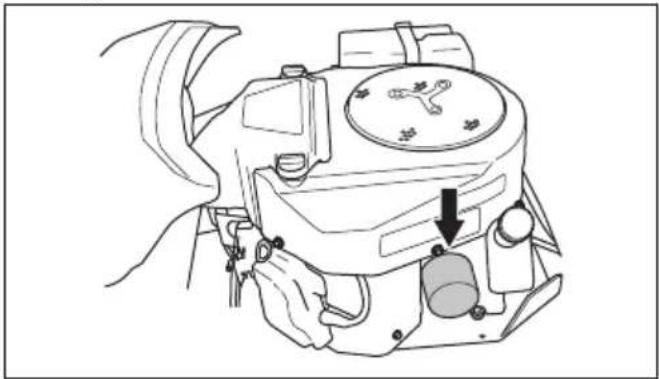

Zamenjajte motorno olje. Gleje Zamenjava motornega olja in oljenga filtra na strani 172.	X34	X35
Zamenjajte filter motornega olja Zamenjava motornega olja in oljenga filtra na strani 172.	X36	X37
Zamenjajte svečko. Gleje Pregled in zamenjava svečke na strani 166.		X
Preverite luči (će so na voljo). Gleje Žarometi na strani 146. X X
Posodobite vdelano programsko opremo (će je na voljo). O O
Preverite akumulator in ga po potrebi napolnite. Gleje Poljinjenje akumulatorja na strani 167.	X	X
Preverite in prilagodite hitrost vrtenja sprednjih in zadnjih koles (samo za modele s pogonom na vsa kolesa).	O	O
Zamenjajte filter menjalnika (samo za modele s pogonom na vsa kolesa).	O		O
Zamenjajte navojni filter za servo (će je na voljo).	O		O
Preverjanje hladilnih reber na hidrostatičem menjalniku.	O O
Pregleje programsko opremo izdelka in jo po potrebi posodobite. Gleje Preve-jrzejne nivoja olja menjalnika na strani 173.		X
Zamenjajte olje v menjalnikih.	O		O
Preverite in nastavite kabel parkirne zavore.	O O
Očistete zunanje in notranje povrsine kosiješca terPokrovov kosiješca. Gleje Čišće-nje izdelka na strani 163.	X	X
Preverite in prilagodite višino kosnej ter nastavitev nagiba. Gleje Preverjanje vzporednosti kosiješca na strani 169.	X	X

34
35
36
37

50 ur ali eno leto (samo prvi servis).

100 ur ali enkrat vsako leto.

50 ur ali eno leto (samo prvi servis).

100 ur ali enkrat vsako leto.

Vzdrževanje Prvi ser-	vis	Trajanje vzdrževanja v urah
	50 100	200
Pregleje rezila v kosišću ter jih po potrebi izostrite in uravnotežite. Glejte Preglo- dovanje rezil na strani 171 in Zamenjava rezil na strani 171.		X
PreglejeŽico za plin in prilagodite št. vrtljajev motorja. O O

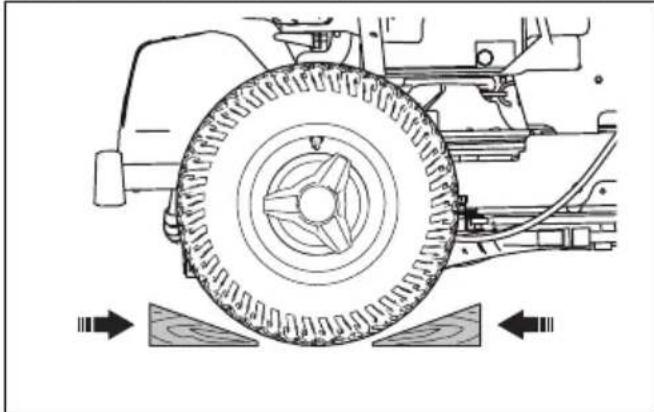

Zagotovite, da je izdelek med prevažanjem dobro pritrjen. Glejte Preverjanje delovanja stopalk za vožnjo naprej in vzvratno vožnjo na strani 153.	X	X
Preverite vožnjo naprej in vzvratno vožnjo pri različnih hitrostih. O O
Preverite vklop rezila, sedež, dvig in vožnje naprej/zavore. Glejte Varnostne naprave na izdelku na strani 152.	X	X
Pregleje zbiralni system (samo za modele zbirk). X X

Cischenje izdelka

POZOR: Ne uporabljaje visokotlačnega cistilnika ali parnega Čistilnika. Voda lahko prodre v ležaje in elektréne priključke ter povzroci korozijo, ki poskoduje izdelek.

Izdelek po uporabi nemudoma očistite.

Vrochih povrsin, kot so motor, dušilnik in izpušni system, ne izpirajte. Pocakajte, da se povrsine ohladijo, nato odstranite travo ali umazanijo.
Pred cischenjem z vodo najprej skrtacite. Z menjalnika, rez za dovod zraka za menjalnik in motor ter okoli teh delov odstranite odrezke trave im umazanijo.

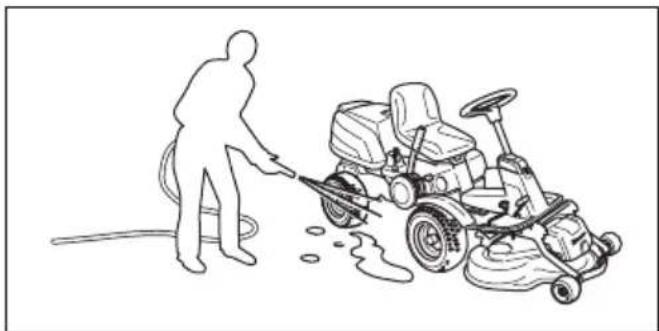

- Izdelek očistite s tekočo vodo iz cevi. Ne uporabljajte vode pod visokim tlakom.
Vode ne usmerjate proti elektrichim delom ali lezajem. Detergent obcasno povzroci vecjo skodo.
Kosišć očistite tak, da ga postavite v servisni položaj in ga sperete z vodo.
- Ko je kosiše očišćeno, ga za kratek ās zaženite, da izpihate preostanek yode.

Ciscenje motorja in dušilnika

V motorju in dusilcu ne sme biti odrezkov trave in umazanje. Odrezki trave, namoceni v gorivo ali olje, ki ostanejo na motorju, lahko povecajo nevarnost pozara

in nevarnost pregrevanja motorja. Pred ciscenjem se motor mora ohladiti. Ocistite ga z vodo in krtaco.

Odrezki trave okoli dusilnika se hitro posusijo, zato lahko pride do pozara. Ko je dusilnik hladen, s krtaco ali z vodo odstranite odrezke trave.

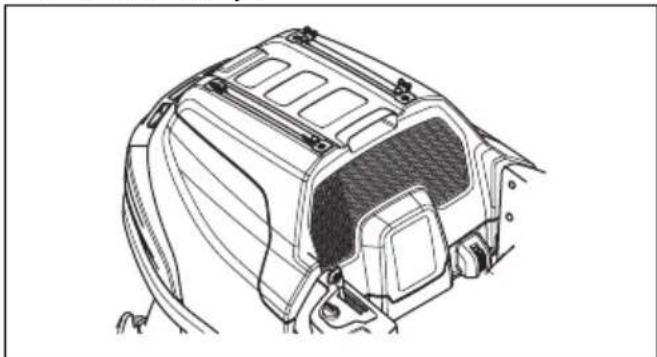

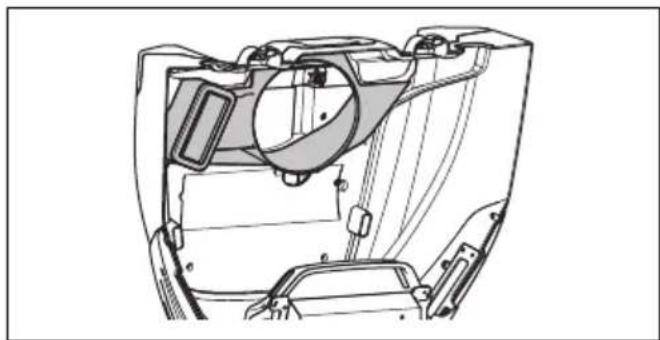

Ciscenje dovoda hladnega zraka za motor

OPOZORILO: Izklopite motor. Dovod hladnega zraka za motor se obrača in lahko povzroci poskodbe prstov.

1. Prepričajte se, da mreža dovoda hladnegа zraka naPokrovu motorja ni zamašena. S krtaco odstranite travno in umazanijo.

1. OdpritekPokrov motorja.

2. Dovod hladnega zraka za motor ne sme biti zamaşen. S krtaco odstranite travo in umazanijo.

1. Pregleje zračno cev na notranji straniPokrova motorja. Zračna cev mora biti Čista in se ne sme dotikati dovoda zraka.

OdstranjevanjePokrovov

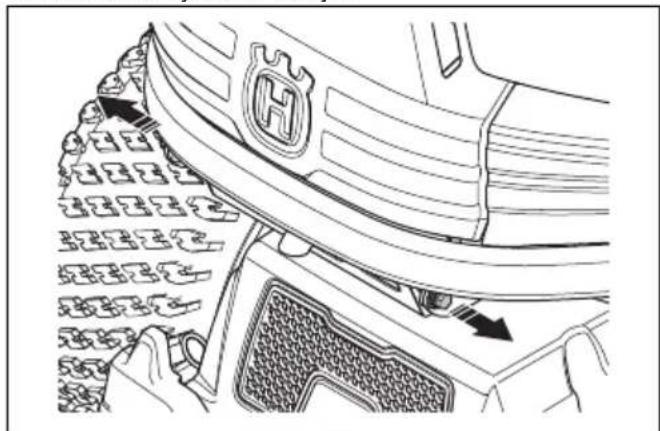

Odstranitev in namestitevPokrova motorja

1. Sedež preklopite naprej.

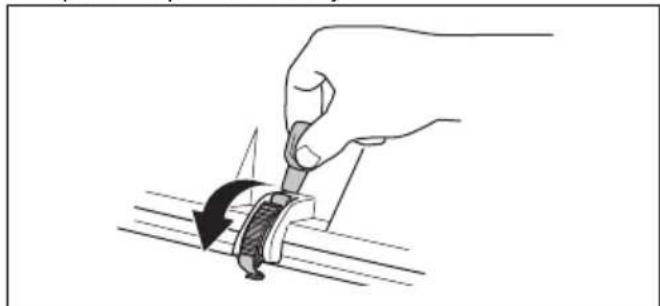

2. Z orodjem, pritrjenim na kontaktni ključ, sprostite 2 sponki naPokrovu motorja.

1. Odstranite vijake na tečajih.

1. Pokrov motorja dvignite proti zadnjemu delu.
2. Namestitev poteka v obrtnem vrstnem redu.

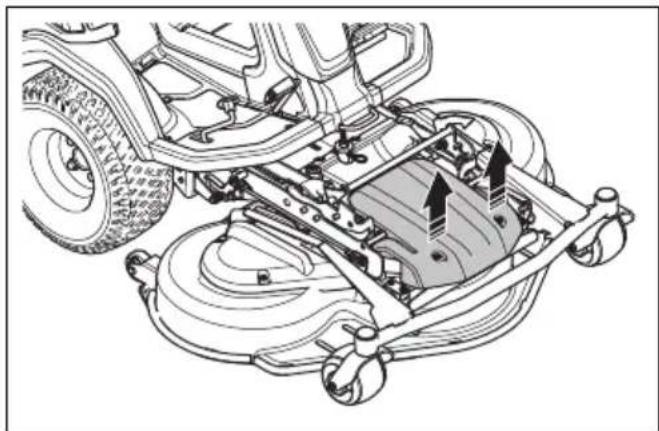

Odstranitev in namestitev sprednjegaPokrova kosišca

1. Odstranite kosiše. Glejtpe poglavje Odstranjevanje kosišca na strani 157.
2. Odstranite 2 vijaka in odstranite sprednjiPokrov kosišca.

1. Namestitev poteka v obrtnem vrstnem redu.

Odstranitev in namestitev stranskegaPokrova kosišca

1. Odstranite kosiše. Glejtpe poglavje Odstranjevanje kosišca na strani 157.

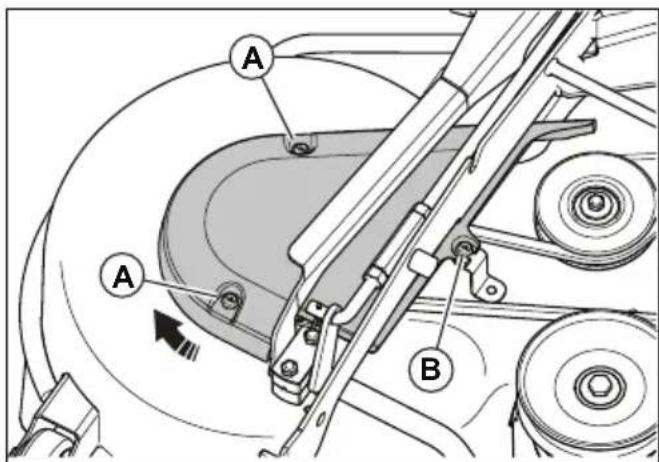

2. Odstranite 2 vijaka (A) na stranskemPokrovukosišca.

1. Odvijte vijk (B), vendar ga ne odstranite.
2. Obrnite in odstranite stranskiPokrov kosišca.
3. Namestitev poteka v obrtnem vrstnem redu.

Odstranitev in namestitevPokrova okvirja

1. Sedež premaknite nazaj. Glejte razdelek Dolivanje goriva na strani 157.

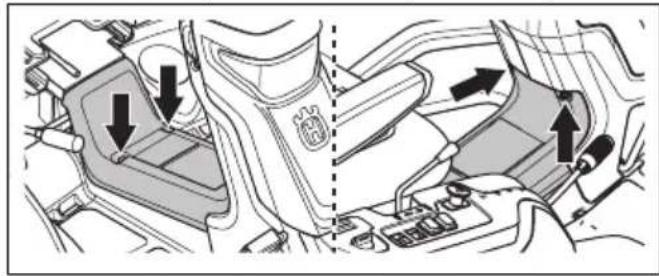

2. Odstranite 4 vijake in odstranitePokrov okvirja.

1. Namestitev potekav obratnem vrstnem redu.

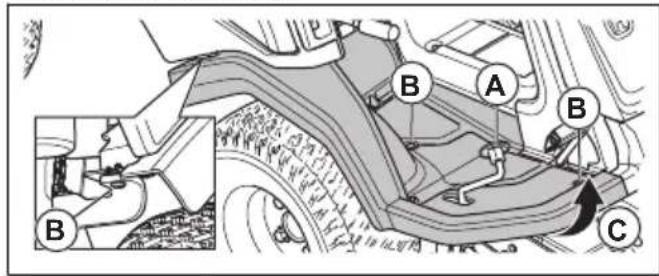

Odstranitev in namestitev desne oporne plošće za nogo

1. OdstranitePokrov okvirja.Glejte razdelek Odstranitev in namestitevPokrova okvirja na strani 164
2. Zavrtite gumbni vijak na stopalki za vzvratno voznjo (A), da ga odstranite.
3. Odstranite 3 vijake (B).

1. Sprostite robove oporne plošće za nogo (C).
2. Odstranite oporno plosco za nogo.
3. Namestitev poteka v obratnem vrstnem redu.

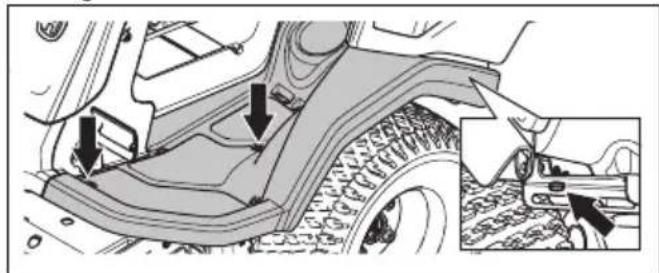

Odstranitev in namestitev leve oporne plošće za nogo

1. OdstranitePokrov okvirja.Glejte razdelek Odstranitev in namestitev sprednjegaPokrova kosijsca na strani 164
2. Odstranite 3 vijake in odstranite oporno plosco za nogo.

1. Namestitev poteka v obratnam vrstnm redu.

Odstranitev in namestitev zunanjega desnegaPokrova

1. OdpritPokrov motorja.Glejterezdelek Odstranitev in namestitevPokrova motorja na strani 164

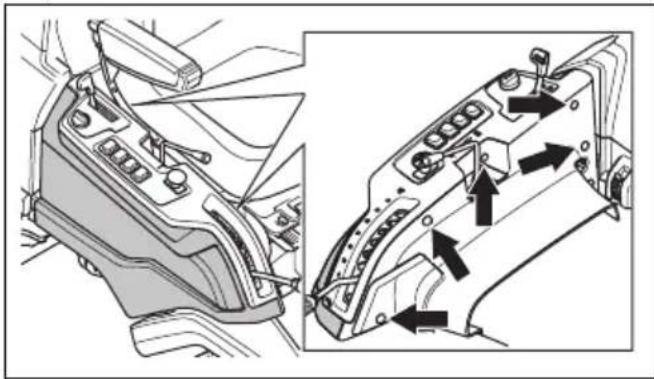

2. Odstranite 6 vijakov in odstranite desni stranskiPokrov.

1. Namestitev poteka v obrtnem vrstnem redu.

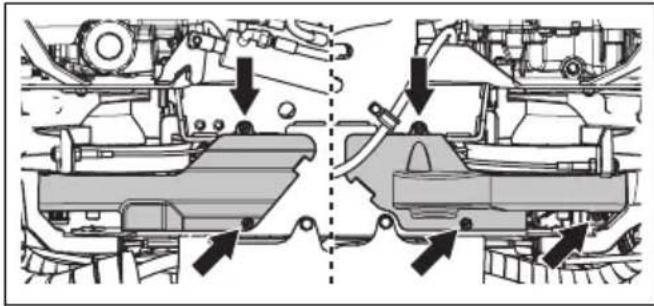

OdstranitevPokrova spodnjega jermena

1. Odstranite vijake, s katerimi je pritrjenPokrov spodnjega jermena. 2 vijaka sta na desni strani izdelka, 3 vijaki pa so na levi strani.

1. OdstranitePokrov spodnega jermena.
2. Montaza poteka v obrtnem vrstnem redu.

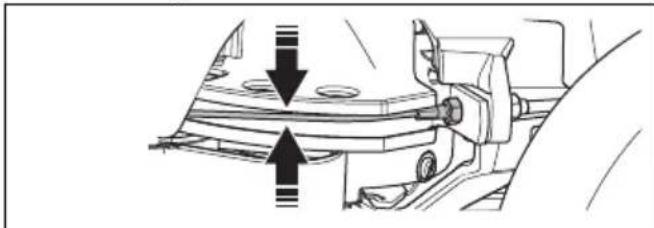

Pregledovanje zic krmilnegasystema

Napetost zic krmilnega systemd se lahko po dolocenem casu zmanja. Po povzroci spremembo nastavitve krmiljenja.

Preglejte in nastaviteŽice krmilnegasistema:

1. Zice krmilnegaistema so ustrezno privite, ce jih lahko v odprtini na krilmem drogu rocno premikate 5 mm navzgor ali navzdol.

1. Ce so ziice prevec ohlapne, mora njihovo napetost nastaviti pooblascen serviser druzebHe Husqvarna.

Pregled parkirne zavore

1. Izdelek parkirajte na trdi podlagi z nagibom najvec 10^

Opomba: Med pregledovanjem parkirne zavore izdelka ne parkirajte na travnatem pobocju.

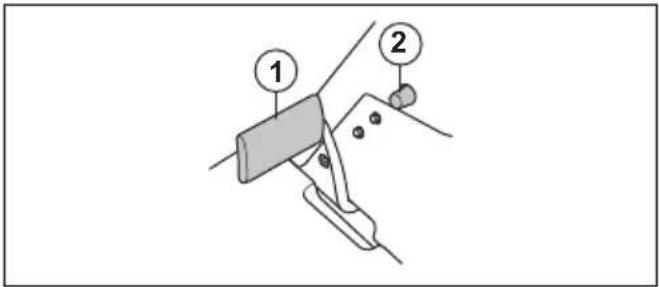

1. Pedal parkirne zavore pritisnite navzdol (1).
2. Pritisnite in pridržite zaklepni gumb (2) ter ob pritisjenem gumbu sprostite stopalko parkirne zavore.

1. Če se izdelek začne premikati, mora servisni zastopnik družbe Husqvarna nastaviti parkirno zavoro.
2. Znova pritisnite pedal parkirne zavore, da sprostite parkirno zavoro.

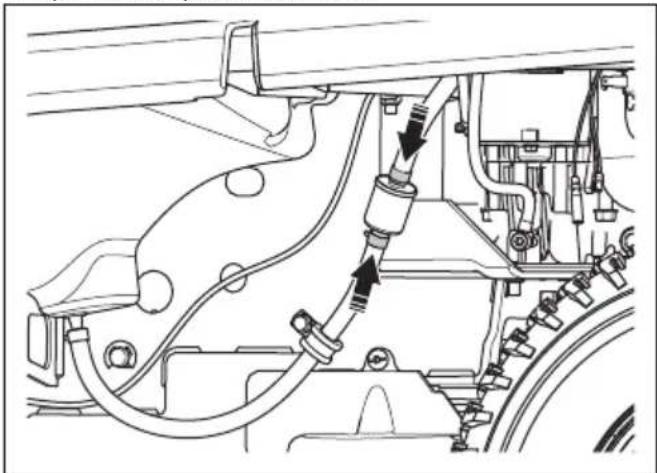

Zamenjava filtra goriva

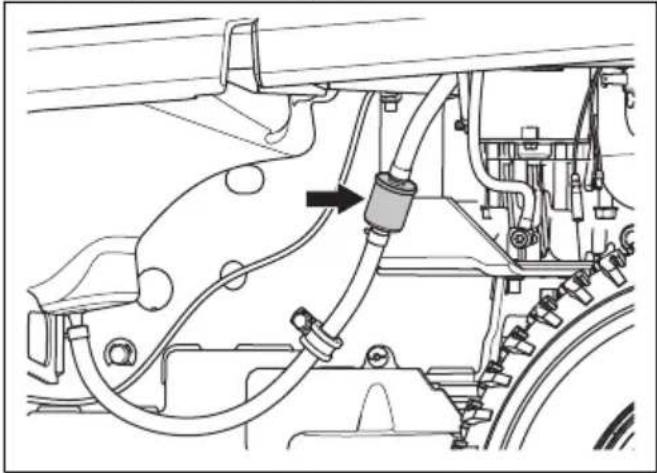

1. Sponke cevi plošćatimi klesčami umaknite od filtra.
2. Filter potegnite s koncev cevi.

1. Na konce cevi namestite nov filter. Za lažjo prikljucitev na konce filtrana nanesite tekoci detergent.
2. Sponke cevi potisnite ob filter.

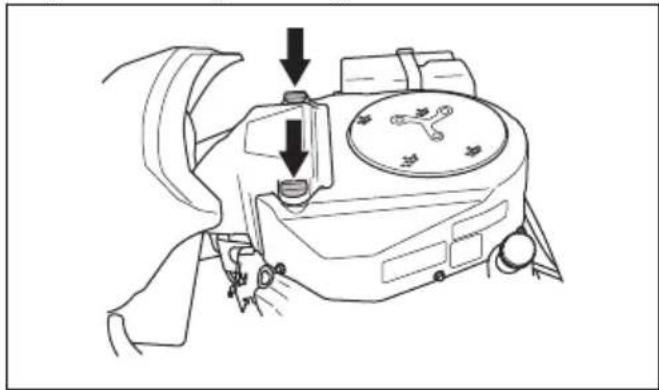

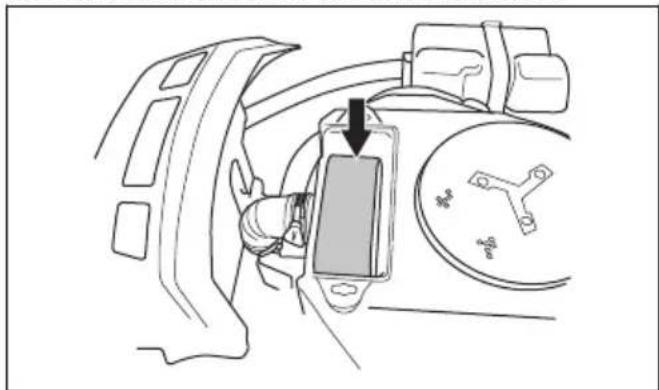

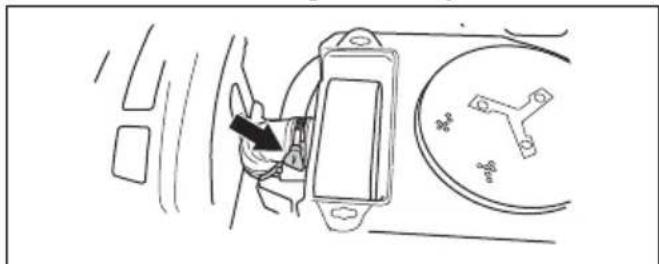

Ciscenje in zamenjava zračnegafiltra

1. OdprityPokrov motorja.

2. Odvijte 2 gumbna vijaka, s katerima je pritrjenPokrov zračnega filtra in ga odstranite.

1. Sprostite objemko cevi, ki je pritrijena na vlozek filtra.
2. Iz ohišja filtra odstranite vložek zračnega filtra.

1. Odstranite filter iz penaste gume, ki odada vlozek zračnegafiltra.
2. Filter iz penaste gume očistite s šibkim detergentom.
3. Pocakajte, da se filter iz penaste gume popolnama posusi.
4. Papirnati filter potolcite ob trdno povrsino in ga tako očistite. Ne uporablajte stisjenega zraka.
5. Ce papirnatega filtra takno morete oci stiti, ga zamenjaje.
6. Znova vstavite filter iz penaste gume, ki odada vlozek zračega filtra.
7. Vlozek zračnega filtra znova vstavite v zračno cev.
8. Pritrdite vlozek zračnega filtra z objemko cevi.

1. NamestitePokrov zracnega filtra in zategnite gumbne vijake.

1. OdprityPokrov motorja.

2. Odstranite ceveljek vzigalnegakabla in ociistite okolico vzigalne svecke.

3. Svečko odstranite z nasadnim klučem za svečke.

4. Preglejte svečko. Če sta elektrodi ožgani ali je izolacija napokana ali poškodovana, jo zamenjaje. Če svečka ni poškodovana, jo zamenjaje s kovinski krtaco.
5. Izmerite razmak elektrod in takopreverite, ali je pravilen. Glejte Tehnici podatki na strani 181.

1. Zvijte stransko elektrodo, da prilagodite ustrezen razmak med elektrodama.
2. Svečko znova vstavite in jo z roko privijte, dokler se ne dotika ležišča.
3. Svečko nato s ključem za svečke zategnite, dokler podložka ni povsem stisnjena.
4. Rabljeno svečko zategnite za dodatnega 1⁄2, novo pa za dodatnega 1⁄4 obrata.

POZOR: Neustrezno zategnjene svecke lahko povzrocijo poskodbe motorja.

POZOR: Ce sta svecka ali
vizigalni kabel odstranjena, ne zaganjaje motorja.

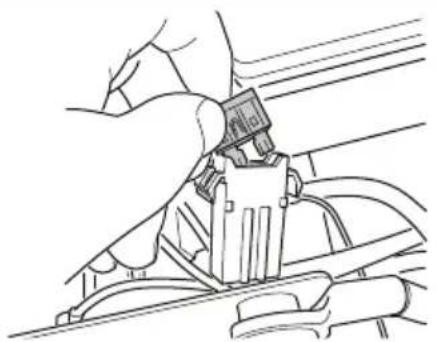

Zamenjavavarovalk

Varovalke so razvrscene v 2 skupini. Varovalke za krnilni modul in motor kosilnice so v nosilcu pred akumulatorjem. Varovalke za pomoze elektricne izhode so v nosilcu pred hladnilkom hidravlicnega olja. Pregorelo varovalko je mogoce dolociti po ozganem konektorju.

1. Odpritekpokrov motorja.
2. Varovalko izvlecite iz nosilca.

1. Zamenjajte pregorelo varovalko.
2. ZapritePokrov motorja.

Če varovalka znova pregori hitro po zamenjavi, je v tokokrogu kratek stik. Pred ponovno uporabo izdelka popravite kratek stik.

Polnjenje akumulatorja

OPOZORILO: Preden začnete s polnjemjem akumulatorja, morate prebrati poglavje o varnosti. Glejte Varna uporaba akumulatorja na strani 154.

• Ce je napoljenost akumulatorja prenizka, ga napolnite.
• Uporabite standardni polnilnik za akumulator.
  Pred zagonom motorja obvezno odklopite polnilnik.

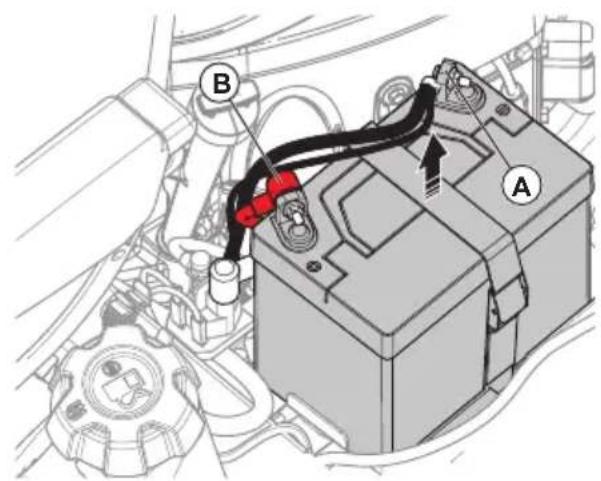

Zamenjava akumulatorja

OPOZORILO: Preden začnete s polnjenjem akumulatorja, morate prebrati poglavje o varnosti. Glejte Varna uporaba akumulatorja na strani 154.

POZOR: Preden akumulator vstavite v izdelek, ga vedno do konca napolnite.

1. OdstranitePokrov motorja.Glejte Odstranitev in namestitevPokrova motorja na strani 164
2. Odklopite ozemljitveni priključek (A) in nato se positivni priključek (B) na akumulatorju.

OPOZORILO: Nevarnost iskrenja.

Glejte Varna uporaba akumulatorja na strani 154

1. Sprostite trak, s katerim je pritrjen akumulator.
2. Dvignite akumulator in ga odstranite iz izdelka.
3. Očistite priključke na novem akumulatorju.

4. Namestite nov akumulator.

5. Zategnite trak okoli akumulatorja.

6. Priklopite positivni kabel na positivni priključek na akumulatorju.
7. Priklopite ozemljitveni kabel na ozemljitveni priključek na akumulatorju.

Zagon motorja v sili

Če akumulator ne more zagnati motorja, lahko motor zaženetete s kabli za pomoč pri zagonu. Izdelek ima 12 V systemd z negativno ozemljitvijo. Tudi izdelek, ki gaŽelite uporabiti za pomoč pri zagonu, mora biti opremljen z 12 V systemdom z negativno ozemljitvijo.

POZOR: Ne uporabljaje hitrih polnilnikov/naprav za pomoč pri zagonu. To povzroči poskodbe elektricnega tokokroga izdelka.

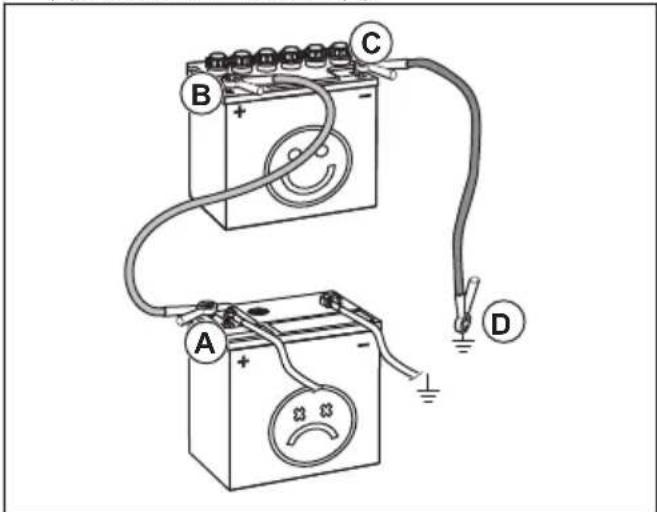

Priklop kablov za pomoč pri zagonu

OPOZORILO: Nevarnost eksplozije zaradi eksplozivnih plinov, ki uhajajo iz baterije. Negativnega pola popolnama napoljenega akumulatorja ne priklopite na (ali v blizino) negativnega pola izpraznjenega akumulatorja.

POZOR: Baterije izdelka ne uporabljaje za zagon drugih vozil.

1. En konec rdecega kabla priklopite na POZITIVNI pol (+) sibkega akumulatorja (A).

1. Drugi konec rdecega kabla priklopite na POZITIVNI pol (+) polega akumulatorja (B).

OPOZORILO: S konci rdecega kabla se ne dotaknite ohijsa, s cimer lahko sprozite kratek stik.

1. En konec crmega kabla priklopite na NEGATIVNI pol (-) polnegakumulatorja (C).

2. Drugi konec crmega kabla priklopite na OZEMLJITEV OHISJA (D), stran od posode za gorivo in baterije.

Odstranitev kablov za pomoč pri zagonu

Opomba: Kable za pomoč pri zagonu odstranite v obratnem zaporedju od priklopa.

1. CRNI kabel odklopite z ohišja.
2. CRNI kabel odklopite s popolnama napoljenega akumulatorja.
3. RDECI kabel odklopite z 2 baterij.

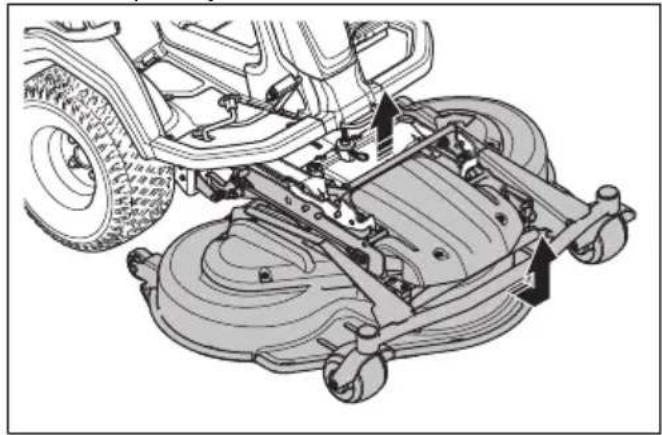

Tlak v pnevmatikah

Zagotovite, da je v vseh 4 pnevmatikah pravilen tlak. Glejte razdelek Tehnici podatki na strani 181.

1. Med držanjem zaklepnega ročaja držite prednji rob kosišca in ga povlecite naprej. Kosišce povlecite v končni položaj.

Opomba: Če kosišca ne morete povleči v končni položaj, spustite zaklepni ročaj in ga znova povlecite navzgor.

1. Dvignite kosišce v navpični položaj, da zaslišite klik. Kosišce se samodejno zaklene v navpicnem položaju.

1. Prednji rob kosišca previdno povlecite naprej in se prepričajte, da je kosišce zaklenjeno.

Nastavitev kosišča v položaj za kosnjo

1. Z eno roko pridržite prednji rob kosišca (A). Kosišce potisnite v smeri izdelka.
2. Z drugo roko potegnite zaklepni rocaj (B), da deaktivirate zaklenjeni polożaj kosisce.

1. Zložite kosišć (C), da je vzporedn no tlemi.
2. Potegnite zaklepni ročaj in kosišće potisnite v smeri izdelka, da se zaskovi.
3. Zaklepni ročaj potisnite navzdol.

Preverjanje vzporednosti kosišca

1. Prepričajte se, da je zracni pritisk v pnevmatikah ustrezen. Glejte poglavje Tehnici podatki na strani 181.
2. Izdelek parkirajte na ravno povrsino.
3. Kosišće spustite v položaj za kosnjo.
4. Rocico za nastavitev visine kosnje premaknite v servisni položaj.

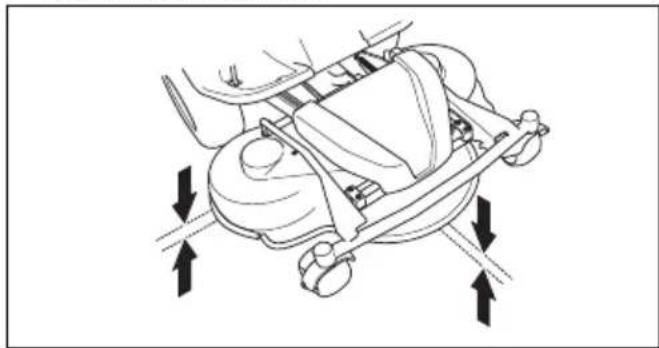

5. Izmerite razdaljo med tlemi ter sprednjim in zadnjim robom kosisca. Zadnji rob mora biti 4-6 mm (1/5") visji od sprednjega roba.

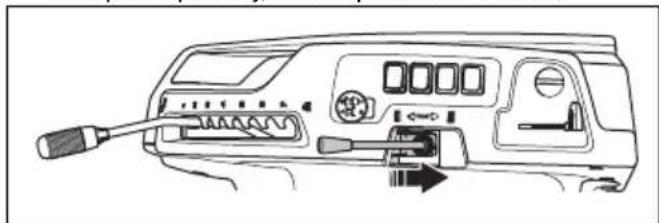

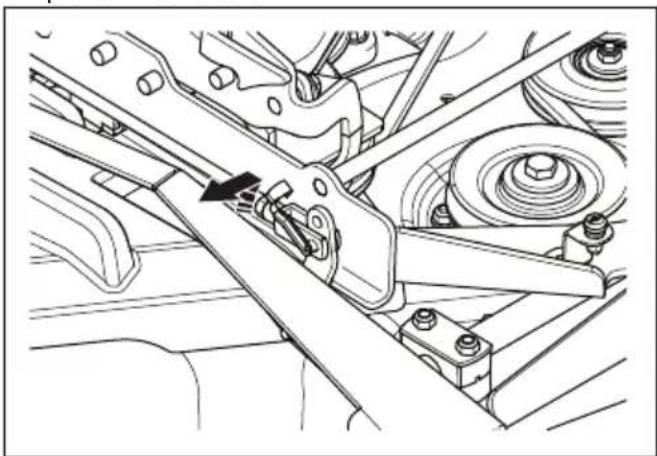

Nastavitev vzporednosti kosišca

1. Izdelek parkirajte na trda in ravna tla.
2. Uporabite parkirno zavoro.
3. Rocico za prenos teze premaknite navzdol.

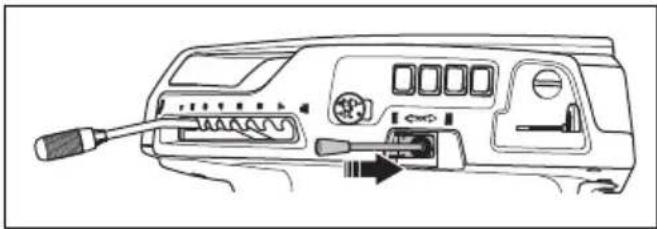

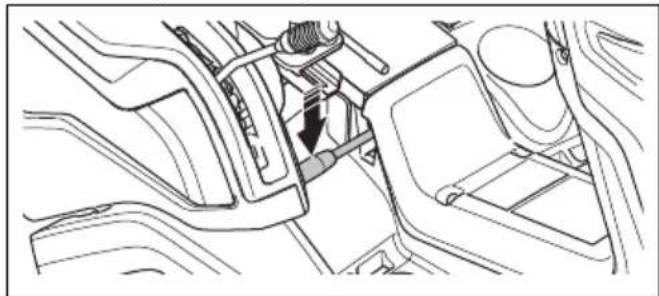

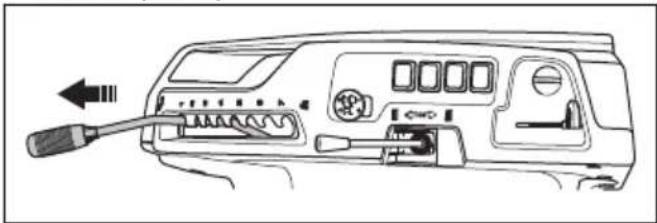

1. Dvižno ročico premaknite naprej in dvignite kosišće v transportni položaj, da vklopite dvžni nosilec.

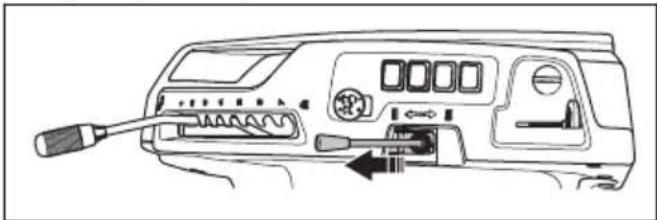

1. Dvizno rocico potisnite naprej za spuscanje kosiscavpolozaj za kosnjo.

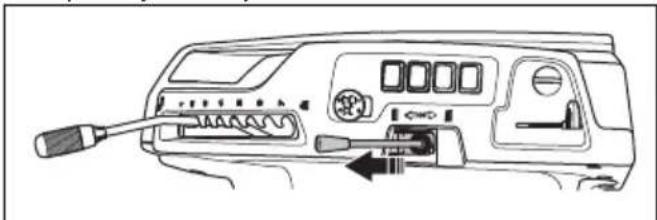

1. Ročico za nastavitev višine kosnje premaknite v servisni položaj.

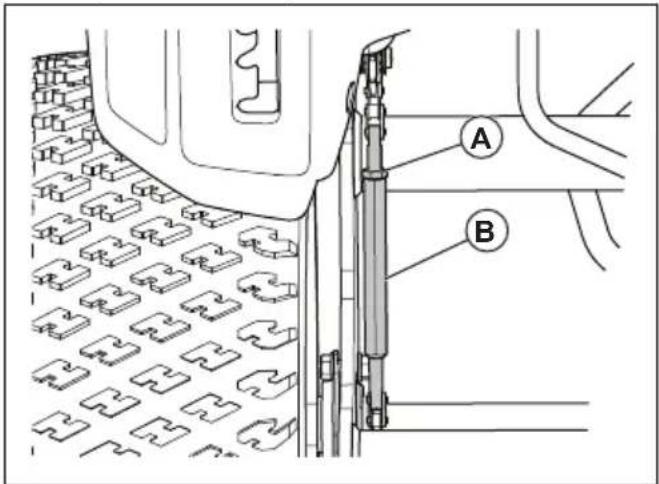

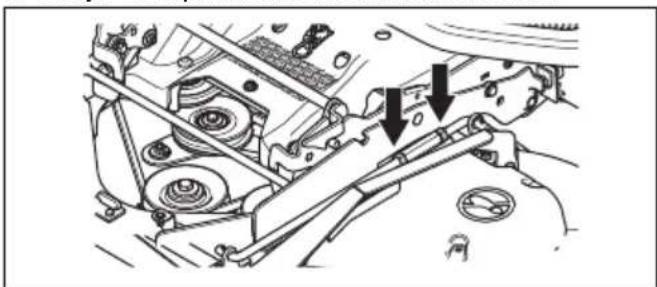

1. Odstranite vilični spoj na sprednjem delu varovala za nastavitev visine. Varovalo za nastavitev visine premaknite na stran.

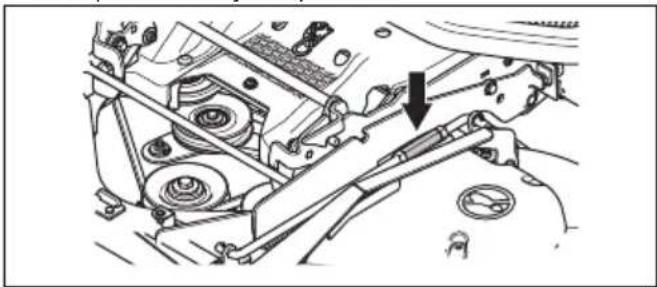

1. Odvjte zaklepne matice na dviznem varovalu.

1. Za preragajanje dolzine dviiznegara varovala obrnite nastavitveno matico na varovalu. Podaljsajte dolzino, da dvignete zadnji robPokrova. Skrajsajte dolzino, da spustite zadnji robPokrova.

1. Ko je dolžina dviznega varovala pravilna, zategnite zaklepne matice na dviznem varovalu.

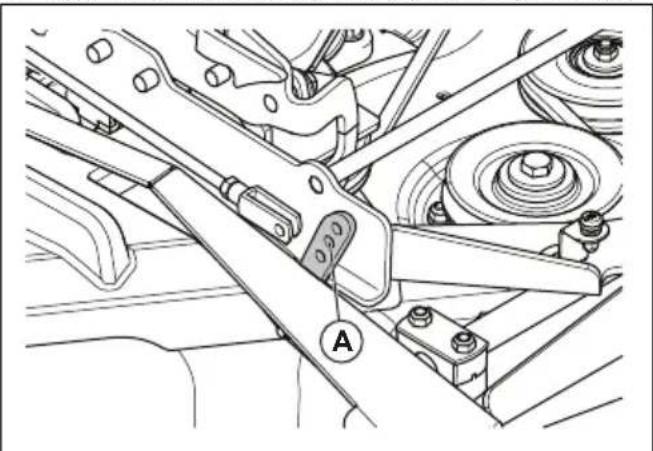

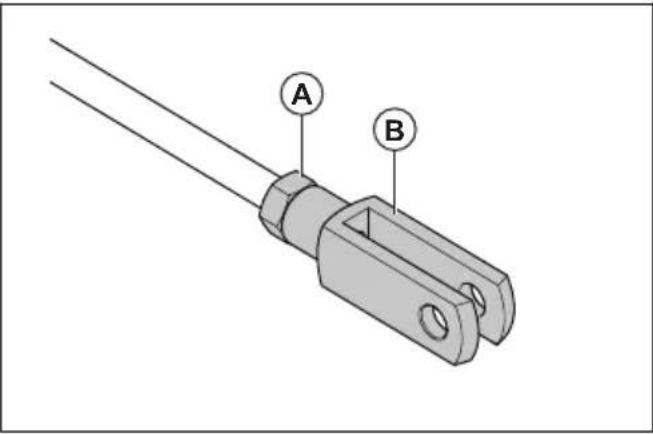

2. Odvijte zaklepne matice (A) na viličnem spoju na varovalu za nastavitev visine. Za preragajanje dolžine varovala za nastavitev visine obrnite vilični spoj (B) na varovalu za nastavitev visine. Vilične spoje poravnajte z ustrezno odprtino na okvirju kosišca.

Opomba: Oba konca varovala za nastavitev visine imata vsak svoj vilični spoj. Rezultat je enak, ne gledo na to, kateri vilični spoj nastavite.

1. Uporabite sredinsko odprtino (A) na okvirju kosišča.

1. Ko je dolžina nastavitve visine pravilna, zategnite zaklepno matico na nastavitvi visine.

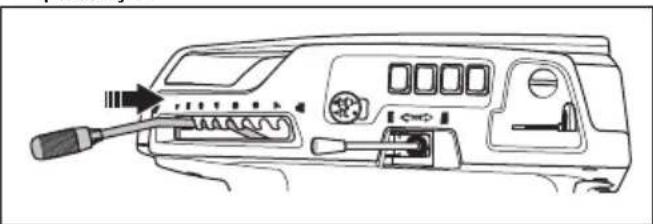

2. Rocico za nastavitev visine kosnje premaknite v položaj 1.

1. Odstranite desno oporno plošćo za nogo. Glejte, Odstranitév in namestitev desne oporne plošće za nogo na strani 165.

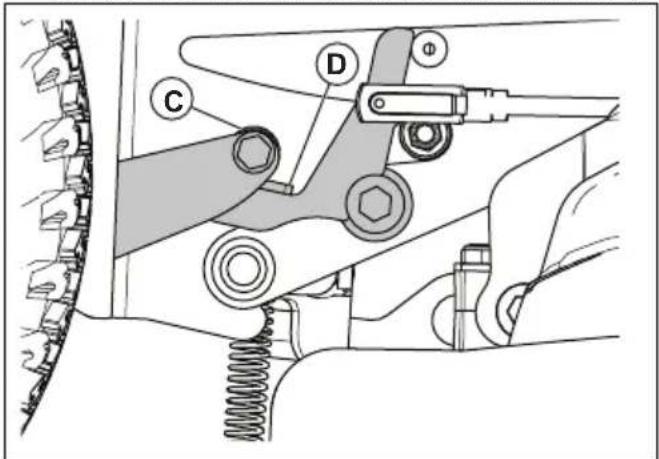

2. Sprostite zaklepno matico (A) na nateznem vijaku verige za visino kosnje.

1. Obračajte nastavitveni vijak (B) na verigi za visino kosnje, da se kolo z ležajem (C) dotakne ročice (D).

1. Privijte zaklepno matico na nateznem vijaku.
2. Preverite vzporednost. Glejte, Preverjanje vzporednosti kosišca na strani 169.
3. Namestite desno oporno plošćo za nogo.

Za odstranitev vložka BioClip

Vlozek BioClip morate odstraniti za spremembo funkcije kosišca Combi z BioClip na izmet travskozi zadnjo odprtino.

Odstranitev in namestitev vložka BioClip pri kosišcu Combi 103, Combi 112, Combi 122

1. Kosišće prestavite v servisni položaj. Glejte Nastavljanje kosišca v servisni položaj na strani 168.

2. Odstranite 3 vijake, s katerimi je pritrjen vlozek BioClip, in ga odstranite.

1. Namestite 1 vijak M8x15 mm v odprtino za vijake yložka BioClip in takopreprecite poskodbe navojev.
2. Kosišć nastavite v položaj za kosnjo.
3. Vlozek BioClip namestite v obratnem zaporedju.

Pregledovanje rezil

POZOR: Poškodovana ali neustrezno uravnotežena rezila lahko povzroćijo poškodbe izdelka. Zamenjte poškodovana rezila. Za pomoč pri brusenju in uravnoteženju rezil se obrnite na servisnega zastopnika druzbe Husqvarna.

1. Kosišće prestavite v servisni połozaj.
2. Oglejte si rezila, da preverite, ali so poskodovana in ali jih je treba nabusiti.

1. Vijake rezila zategnite z zateznim momentum 75-80 Nm.

Zamenjavarezil

1. Kosišće prestavite v servisni połozaj.

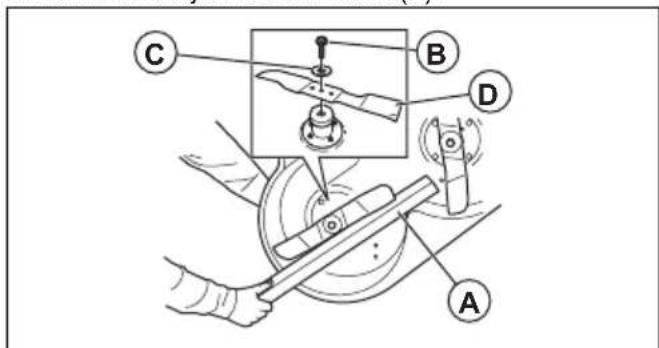

2. Rezilo blokirajte z leseno klado (A).

1. Odvjte vijak rezila (B) in ga odstranite skupaj s podložko (C) in rezilom (D).
2. Novo rezilo z nagnjenimi konci vgradite v smeri kosišca.

OPOZORILO: Zaradi neustrezne vrste rezila lahko kosiše povzroci izmet predmetov in povzroci resne poskodbe. Uporabljaje le rezila, navedena v Tehnicni podatki na strani 181.

1. Namestite rezilo, podložko in vijak. Vijak zategnite z zateznim momentum 75-80 Nm.

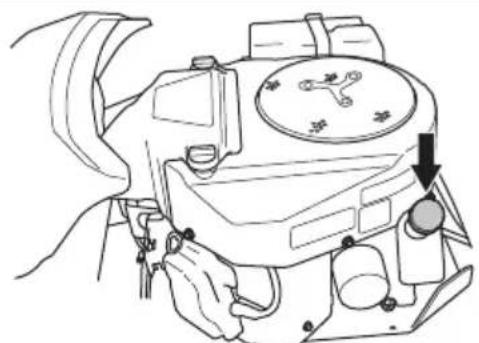

Preverjanje nivoja motornega olja

1. Izdelek parkirajte na ravna tla in zaustavite motor.
2. OdprityPokrov motorja.
3. Odvjte merilno palico in jo izvlecite.

1. Z merilne palice očistite olje.
2. Merilno palico znova vstavite na svoje mesto, vendar je ne zategnite.
3. Merilno palico odvijte in jo znova izvlecite ter odcitajte nivo olja.

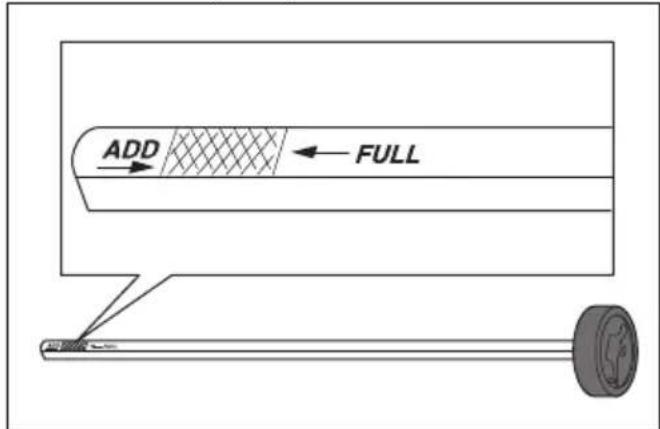

4. Nivo olja mora biti med oznakama na merilni palici.
   Če se nivo blža oznaki ADD (Dodaj), dolijte olje do oznake FULL (Polno).

1. Olje dolijte skozi odprtino, v kateri je namescena merilna palica. Dolivajte ga poçası.

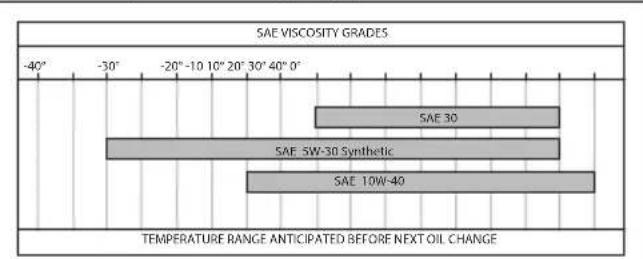

Opomba: Glejte Tehnicni podatki na strani 181 za vrste motornega olja, ki jih priporočamo.

1. Pred zagonom motorja merilno palico ustreznovo privijte. Zazenite motor in ga za približno 30 sekund pustite v prostem teku. Izklopite motor. Pocakajte 30 sekund in znova preverite nivo olja.

Zamenjava motornega olja in oljenga filtra

Če je motor hladen, ga pred praznjenjem motornega olja zaženite in pustite delovati 1-2 minuti. Segreto olje je mogoće lažje pretakati.

OPOZORILO: Pred izpustom
motornega olja motor ne sme delovati dlje od 1-2 minuti. Motor postane zelo vroc, zaradi cesar lahko pride do opeklin. Preden iztocite motorno olje, se motor mora ohladiti.

OPOZORILO: Ce se z oljem polijete po telesu, se umijte z milom in vodo.

1. Posodo postavite pod vijak z izpust olja na levi strani motorja.
2. Odstranite merilno palico.
3. Odstranite vijak za izpust olja.

1. Olje naj steče v posodo.

2. Namestite vijk za izpust olja in ga privijte.

3. Oljni filter zavrtite v nasprotni smeri urinega kazalca, da ga odstranite.

1. Z novim oljem rahlo namazite gumijasto tesnilo novega oljega filtra.
2. Oljni filter namestite tak, da ga rocno obrnete v smeri vrtenja urinega kazalca, dokler gumijasto tesnilo ni v ustreznem polozaju, nato ga privije se za pol obrata.
3. Olje dolijte skozi odprtino, v kateri je namescena merilna palica. Dolivajte ga poçası.

Opomba: Glejte Tehnicni podatki na strani 181 za vrste motornega olja, ki jih priporošamo.

1. ZaZenite motor in ga 3 minute pustite delovati v prostem teku.
2. Izklopite motor in se prepricajte, da oljni filter ne pusca.
3. Napolnite z novim oljem, da nadomestite zadrzano olje v novem oljem filtru.

Preverjanje nivoja olja menjalnika

OPOZORILO: Nivo olja menjalnika preverite, ko je menjalnik hladen.

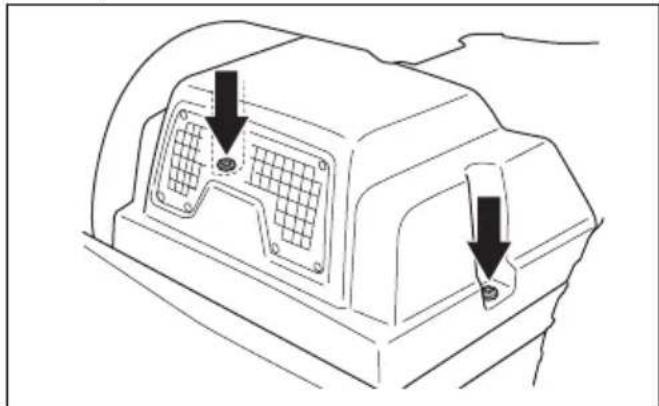

1. Odstranite 2 vijaka in odstranite zašcitniPokrov menjalnika.

1. Nivo olja v posodi za olje menjalnika mora biti med 2 vodoravnima crtama na posodi.

1. Ce je nivo olja pod spodnjo crto, ga dolijte, vendar pri tem ne presezite zgornje crte. Glejte Tehnici podatki na strani 181 za priporoceno olje.

Mazanje, splošne informacije

• Odstranite ključ za vžig in takо preprečite nenamerno premikanje med mazanjem.
• Preden namazete del na izdelku, ga ocistite.
• Pri mazanjus posodico za olje uporabljajte motorno olje.
• Pri mazanju z mastjo uporabite mast za ohisje ali za kroglicne lezaje, ki preprecuje korozijo. Po koncanem mazanju odstranite odvecno mast.
• Ce izdelek uporabljate vsakodnevno, mazanje izvedite dvakrat na teden.
• Maziva ne polijte po pogonskem jernenu ali utorih jermenic. Ce se polije, počistite z alkoholom. Č trenje med pogonskim jernenom in jernenico po Čišcenju z alkoholom ni ustrezno, zamenjaje pogonski jernen.

POZOR: Za ciscenje pogonskih
jermenov ne uporabljaje bencina ali drugih
izdelkov, ki vsebujejo petrolej.

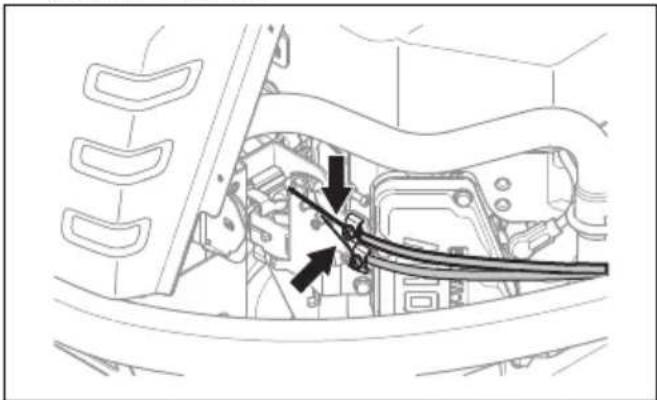

MazanjeŽične potegeplina,čoka in ležajev ročice

1. OdstranitePokrov na desni strani.
2. OdpritekPokrov motorja.

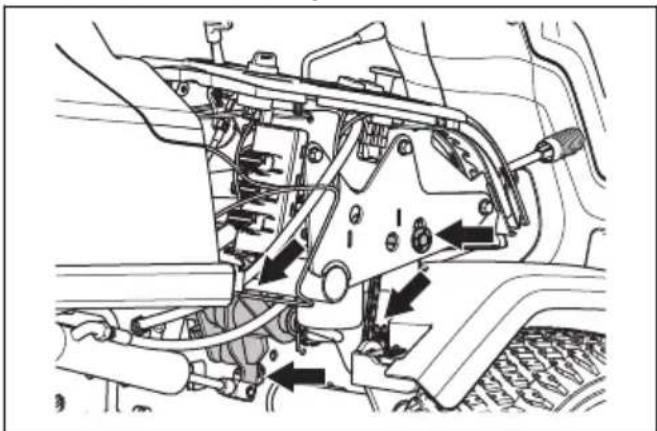

3. Proste konce zičnih poteg, tudi tiste v blizini motorja, namazite z motornim oljem.
4. Krmilnik za plin, rocico coka in krmilne rocice kosisca premaknite v koncne položaje in zične potege ponovno namazite.

1. Spoje, zapahe, lezaje in verigo krmilnih roic kosiscanamazite z motornim oljem.

1. NamestitePokrov na desni strani.

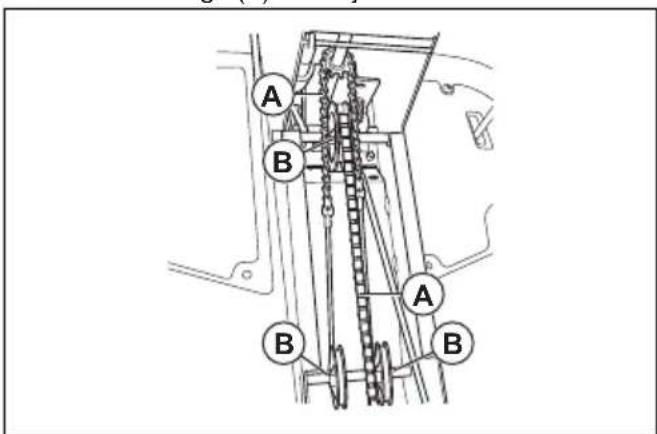

Mazanje verig v okvirju

1. Odstranite 4 vijake in odstranitePokrov okvirja.
2. Z motornim oljem ali prsilom za mazanje verig namazite verige (A) v okvirju.

1. Z mastjo namazite osi jernenice (B) krmilne zične potege.

Mazanje ožičenja parkirne zavore

1. OdstranitePokrov okvirja inPokrov na levi strani. Gleje razdelek Odstranitev in namestitevPokrova okvirja na strani 164.

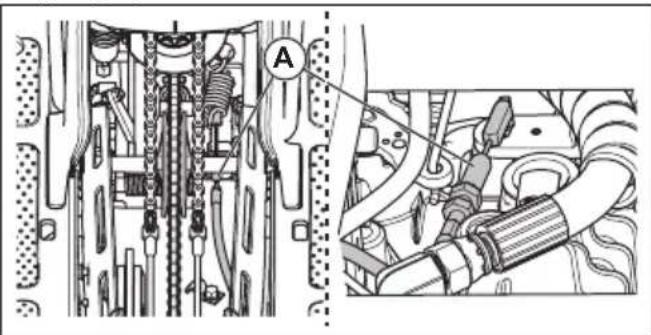

2. Gumijaste zašite (A) potisnite v smeri koncevŽične potege parkirne zavore.

1. Z motornim oljem namazite konce zične potege parkirne zavore.
2. Trikrat pritisnite stopalko parkirne zavore in ponovno namazite ziicno potego parkirne zavore.
3. Namestite gumijaste zašcite.
4. NamestitePokrov na levi strani in plošćo okvirja.

Mazanjevodila za nastavitev jermena

Vodilo za nastavitev jernema je treba redno mazati s kvalitetno mastjo iz molibdenovega disulfida.

1. OdstranitePokrov spodnjega jermena.Glejterazdelek Odstranitev Pokrova spodnjega jermena na strani 165.
2. Pistolo za mast namestite na mazalko na desni strani pod spodnjo jermenico in namazite. Mast dovajajte, dokler ta ne začne izstopati skozi hrbtno stran mazalke.

1. NamestitePokrov jernena in privijte 5 vijakov.

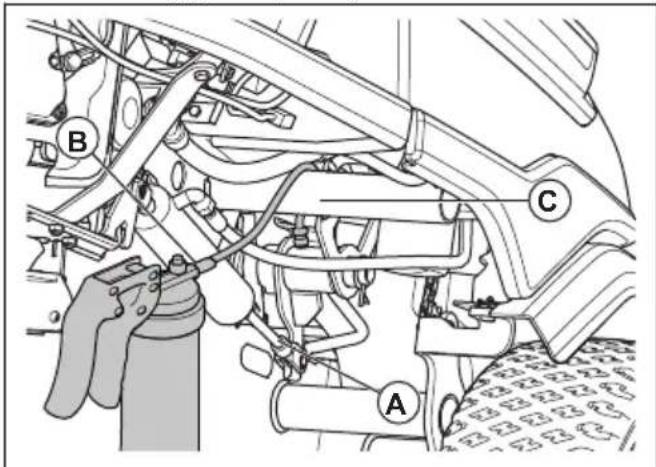

Mazanje napenjalnika jermena

Napenjalnik jermena je treba redno mazati s kvalitetno mastjo iz molibdenovega disulfida.

1. Odstranite kosische. Glejte, Odstranjevanje kosische na strani 157.
2. Mazanje napenjalnika jermena.

1. Namestite kosišće.

1. Odstranite kosišće. Glejte, Odstranjevanje kosišča na strani 157.
2. Namažite spoj za dvig kosišca (A).

1. Namažite spoj za visino kosnje (B).
2. Prepričajte se, da je hidravlicni valj (A) za dvizno roko v iztegnjenem položaju.

1. Uporabite fleksibilno pistolo za mast (B) in cev namestite nad cev okvirja (C).
2. Sobo pritrdite na mazalko in namazite dvizno roko.
3. Premaknite rocico za visino kosnje, da se prepri cate, ali se spoji lahko premikajo.
4. Namestite kosisce.

Mazanje kosišca

1. Odstranite sprednjiPokrov.

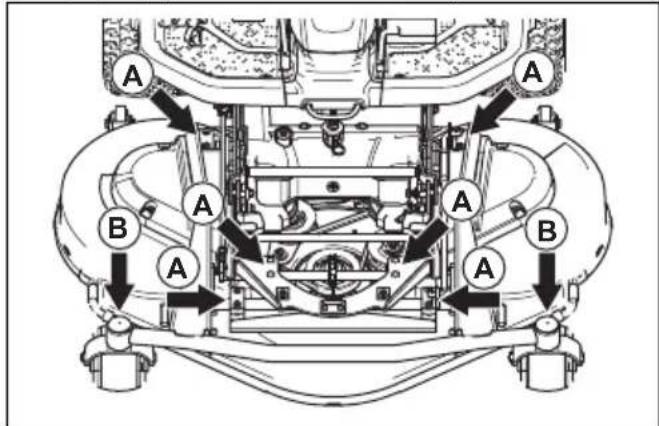

   2.6 spojev (A) namazite z motornim oljem.

1. S pistolo za mast namezite kolesne lezaje zgloba kosisca (B). Mast dovajate, dokler ta ne zaene izstopati skozi hrbtno stran mazalke.

Odpravljanje težav

Urnik odpravljanja težav

Če resitve težave ne najdete v teh navodilih, se obrnite na servisnega zastopnika družbe Husqvarna.

Težava Vzrok
Zaganjalnik motorja ne obrne motorja	Parkirna zavora ni aktivirana. Gleje Za aktivacio in sprostitev parkirne zavore na strani 158.
	Pogon rezil je vključen. Gleje Gumb za kardanski pogon na strani 146.
	Varovalka je pregorela. Gleje Zamenjava varovalk na strani 167.
	Kontaktni ključ je poškodovan.
	Povezava med kabli in akumulatorjem je slaba. Gleje Varna uporaba akumula-torja na strani 154.
	Akumulator je prešibek. Gleje Polnjenje akumulatorja na strani 167.
	Zaganjalnik motorja je poškodovan.
Motor se ne zažene, ko zaganjal-nik motorja obrne motor	V posodi za gorivo ni goriva. Gleje Dolivanje goriva na strani 157.
	Vžigala svečka je poškodovana.
	Vžigalni kabel je poškodovan.
	V uplinjalniku ali vodu za gorivo je umazanija.
Motor ne deluje enakomerno Vžigala	svečka je poškodovana.
	Uplinjalnik ni nastavljen pravilno.
	Zračni filter je zamašen. Gleje Čišćanje in zamenjava zračnegafiltra na strani 166.
	V uplinjalniku ali vodu za gorivo je umazanija.
Motor je očitno brez moči Zračni filter je zamašen. Gleje Čišćanje in zamenjava zračnegafiltra na strani 166.
		Vžigala svečka je poškodovana.
		V uplinjalniku ali vodu za gorivo je umazanija.
		Žica za plin je nepravilno nastvljena.
V menjalniku ni dovolj moči Dovod	hladnega zraka menjalnika ali hladilna rebra so blokirana.
	Ventilator na menjalniku je poškodovan.
	V menjalniku ni olja ali pa je nivo olja prenizek. Gleje Preverjanje nivoja olja menjalnika na strani 173.
Akumulator se ne polni Akumulator	je poškodovan. Gleje Varna uporaba akumulatorja na strani 154.
	Povezava med kabelskimi priključki in priključnimi sponkami akumulatorja je slaba. Gleje Varna uporaba akumulatorja na strani 154.
Na izdelku je šutiti tresenje Rezila,	jermenica ali drugi vrtljivi deli so zrahljani. Gleje Vzdhrževanje na strani 161.
	Eno ali več rezil je neuravnoteženih. Gleje Pregledovanje rezil na strani 171.
	Motor ni trdno pritrijen.
Rezultati košnje niso zadovoljivi Rezila	Rezila so otopela. Gleje Zamenjava rezil na strani 171.
	Trava je dolga ali mokra. Gleje Zagotavljanje dobrih rezultatov košnje na strani 160.
	Kosišće je poškodovano in ni vzporedno s tlemi.
	Kosišće je zamašeno s travo. Gleje Čišćenje izdelka na strani 163.
	Tlaka v prevmatikah na desni in levi strani se razlikujeta. Gleje Tlak v prevmatí- kah na strani 168.
	Hitrost vožnje izdelka je prevelika. Gleje Zagotavljanje dobrih rezultatov košnje na strani 160.
	Število vrtljajev motorja je prenizko. Gleje Zagotavljanje dobrih rezultatov košnje na strani 160.
	Pogonski jermen se iztakne iz jerenic.

Zaslon - odpravljanje težav

Simbol	Ime Prikaz na	zaslonu Zvok Vzrok
	Indikator strmine	Prikaže se znak. -		Izdelek upravljate na strmini z naklonom, večjim od 10°. Glejte Košnja na klančinah na strani 153.
		Znak utripa. -		Izdelek upravljate na strmini z naklonom, večjim od 15°. Glejte Košnja na klančinah na strani 153.
	Indikator temperature olja menjalnika	Prikaže se znak.	1 dolg zvočni signal.	Temperatura olja menjalnika je previsoka.
		Znak utripa hitro.	-	Obrnite se na servisega zastop-nika podjetja Husqvarna.
	Senzor tlaka olja Prikace se znak.	Prikaže se znak.	1 dolg zvočni signal.	Nizek pritisk olja. Glejte Preverj-na niveja motornega olja na strani 172.
	Indikator napoljeno-sti akumulatorja	Prikaže se znak.	1 dolg zvočni signal.	Nizka napetost. Glejte Poljenje akumulatorja na strani 167.
	Indikator kosija Znak utripa.	5 katkih zvočnih signalov.	Kosišće ni namešćeno in pritis-njen je gumb za kardanski po-gon. Glejte Namešćanje kosija na strani 156.
Simbol Ime Prikaz na zaslonu Zvok Vzrok
	Indikator gumba za kardanski pogon	Prikaže se znak.	-
		Znak utripa.
		Znak utripa hitro.
	Indikator parkirne za vore	Prikaže se znak.	-
		Znak utripa.
		Znak utripa hitro.
	Indikator ročice za nadzor prisotnosti uporabnika (OPC)	Znak utripa.	5 kratkih zvočnih signalov.
		Znak utripa hitro. -
OFF	Prenos teže Prikaže se znak. -		Ročica za prenos teže je deakti-virana.
	Indikator za servis Prikaže se znak.	5 kratkih zvočnih signalov.	Potreben je servis. Obrnite se na servisnegа zastopnika podje-tja Husqvarna.
	Merilnik za gorivo Prikaže se znak.	1 kratek zvočni signal.	Majhma količina goriva. Glejte Dolivanje goriva na strani 157.

Opomba: Simboli in položaji simbolov nazaslonu se lahko razlikujejo med razlicitniimi modeli.

Transport skladisčenje in odstranitev

Prevoz

• Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate za vozila ali prikolice.
• Ne dvigajte izdelka. Transportni ušesci nista odobreni dvžni točki in ju je dovoljeno uporabljati samo za varno pritrditev izdelka na prikolico.

• Za prevoz izdelka uporabite odobreno prikolico.

• Pred prevozom izdelka s prikolico ali po cesti se seznanite z lokalnimi prometnimi predpis.

Varno pritrjevanje izdelka na prikolico za prevoz

Preden izdelek pritrdite, morate prebrati in razumeti poglavje o varnosti. Glejte Varnost na strani 150.

OPOZORILO: Aktivacija parkirne zavore ni zadosten ukrep za zašcitio izdelka med prevozom. Izdelek trdno pričvrstite v prostor za nalaganje.

Oprema: 2 odobrena pasova in 4 kolesni bloki v obliki zagozde.

1. Izdelek parkirajte v sredino prostora za nalaganje.

OPOZORILO: Pri prevozuz vozilom sPokrivalom počakajte, da se izdelek ohladi, preden ga postavite podPokrivalo.

1. Središće težišca izdelka mora biti nad osjo koles transportnega vozila. Če za transport uporabljate prikolico, preverite, ali je navpična sila na vlećno kljuko pravilna.

1. Aktivajte parkirno zavoro.
2. Zaklenite izdelek z aplikacijo Husqvarna Connect.
3. Kosišće spustite v položaj za kosnjo.
4. Odstranite vse neprirjene predmete.
5. Prvi pas pritrdite skozi okvir menjalnika zadaj.

1. Pas zategnite nazaj.

2. Drugi pas vstavite skozi zanko.

1. Pas pričvrstite na prostor za nalaganje.
2. Zategnite pas v smeri sprednjega dela prostora za nalaganje.
3. Kolesne bloke postavite pred in za zadnjimi kolesi.

Vleka izdelka

Izdelek ima hidrostaticni menjalnik. Poškodbe menjalnika preprečite tak, da izdelek vlečete le na katkih razdaljah in pri majhni hitrosti.

Pred vleko izdelka menjalnik prestavite iz prestave.
Gleje Aktivacija in izklop pogonskega systemd na strani 158

Shranjevanje

Ob koncu sezone ali pred skladischenjem, ki je lahko daljse od 30 dni, izdelek pripravite na shranjevanje. Ce gorivo v posodi za gorivo stoji 30 dni ali vec, lahko lepljivi delci povzrocijo blokado uplinjalnika. To imaalhko negativne posledice za delovanje motorja.

Dodajte stabilizer, da preprecite nastanek lepljivih delcev med skladischenjem. Ce uporabljate alkilatni bencin, ne potrebujete stabilizatorja. Ce uporabljate standardni bencin, ne začnite uporabljati alkilatnega. To lahko povzroci strjevanje občutljivih gumijastih delov. Gorivu v posodi za gorivo ali posodi za shranjevanje dodajte stabilizer. Vedno uporabite mešalno razmerje, ki ga navede proizvajalec. Motor nj deluje vsaj 10 minut, ko dodate stabilizer, dokler ta ne steče v uplinjalnik.

OPOZORILO: Izdelka s polno posodo z gorivom ne hranite v zaprih prostorih ali prostorih s slabim pretokom zraka.

Nevarnost požara, Če pridejo hlapi goriva v blizino odprtega plamena, isker, ali indikatorskih luck pri, na primer, grelnikh vode, zalogovnikih vroce vode in susilnikih perila.

OPOZORILO: Z izdelka odstranite travo, listje in druge vnetljive snovi, da zmanjsate nevarnost požara. Pred skladisčenjem se motor mora ohladiti.

• Očistite izdelek, glejte Čišćenje izdelka na strani 163. Popravite poškodovano barvo, da preprećite korozijo.
• Preglejte, ali je kaksan del izdelka obrabljen ali poskodovan, ter zategnite zrahljane vijake in matice.
• Odstranite akumulator. Akumulator očistite, napolnite do konca in shranite na hladnem. Za zagotovitev optimalneŽivljenjske dobe akumulator shranjujte pri temperaturah, visijh od ledisça, vendar nizjih od 10^
• Akumulator napolnite vsakih šest mesecev ali Če napetost pade pod 12,55 V.
  Zamenjaje motorno olje in zavrzite odpadno olje.
• Izpraznite posodo za gorivo. ZaZenite motor in ga pustite delovati, dokler v uplinjalniku ne zmanjka goriva.

Opomba: V primeru uporabe stabilizatorja ne izpraznite posode za gorivo in uplinjalnika.

• Odstranite Čepe in v vsak valj nalijte približno eno Čajno Žlicko motornega olja. Ročno obracajte gred motorja, da se olje porazdeli, nato pa znova namestite Čepe.
• Namažite vse mazalke, zglobe in preme.
• Izdelek hranite na Čistem in suhem mesti ter gaPokrijte, da ga še dodatno zašcitite.
• Prekrivalo za zašcit o izdelka med skladiščenjem ali prevozom je na voljo pri vašem prodajalcu.

Odlaganje

• Kemikalije so lahko nevarne, zato jih ni dovoljeno iztociti na tla. Uporabljene kemikalije vedno zavrzite na servis Nem centru ali primernem odlagalisicu.
• Ce je izdelek izrabljen, ga posljite prodajalcu aliustreznemu zbirno-reciklažnem centru.
• Olje, oljne filtrne, gorivo in akumulator imajo lahko skodljive posledice za okolje. Spoostujte lokalne zahteve za reciklaranje in veljavne predpise.
• Akumulatorja ne zavrzite med gospodinjske odpadke.
• Akumulator zavrzite pri servisem zastopniku Husqvarna ali v zbirnem centru za odpadne akumulatorje.

Tehnični podatki

Tehnični podatki

	R 418TsX AWD R 420TsX AWD
Mere Glejte	Mere izdelka na strani 184.
Teža brez kosišča, s praznimi posodami, kg 308 316
Mere pnevmatik 200/65 – 8 200/65 – 8
Tlak v pnevmatikah, zadnjih – sprednjih, kPa/bar/PSI 80/0	8/12.0 80/0.8/12.0
Najv. naklon, stopinje ° 10 10
Največja dovoljena masa vlečne opreme pri naklonu 10°, kg	150 150
Največja dovoljena navpična sila na vlečni kljuki, N/kg 250	25 250/25
Največja dovoljena vodoravna sila na vlečni kljuki, N/kg 26	26 0/26 260/26
Motor
Znamka / Model Kawasaki/FS541V Kawasaki FS651V
Nazivna izhodna moč motorja v kW 38	10,8 14,0
Prostornina, cm3	603 726
Najv. hitrost pri vožnji naprej, km/h	9	9
Najv. hitrost pri vžvratni vožnji, km/h	7	7
Najv. število vrtljajev motorja v vrt/min	3000 ± 100 3000 ± 100
Gorivo, majnižje oktansko število, neosvinčeno, majv. 10 % etanola	91 91
Prostornina posode, litri	17 17
Motorno olje 39	Husqvarna SAE 30, Husq-varna SAE 5W-30 Synthetic, Husqvarna SAE 10W-40	Husqvarna SAE 30, Husq-varna SAE 5W-30 Synthetic, Husqvarna SAE 10W-40
Količina olja s filtrom, litri	1,7	2,0
Količina olja brez filtra, litri	1,5	1,8
Zagon motorja	Elektrčni zaganjalnik 12 V	Elektrčni zaganjalnik 12 V
Menjalnik
Znamka Tuff Torq Tuff Torq
Model K664U/KTM13U K664U/KTM13U
Olje, razred SF-CC 40	10W/30 10W/30
Prostornina olja, litri 6 6
Elektrichi sistem
Vrsta 12V, negativna ozemljitev 12V, negativna ozemljitev
Akumulator 12 V, 24 Ah 12 V, 24 Ah
Svečka NGK BPR4ES NGK BPR4ES
Razmik elektrod, mm/palci 0,030/0,75 0,030/0,75
Kosišće
Vrsta Combi 103 Combi 103
	Combi 112	Combi 112
		Combi 122

Emisije hrupa 41	R 418TsX AWD	R 420TsX AWD
Raven zvočne moči, izmerjena v dB(A)
Combi 103	98	99
Combi 112	98	99
Combi 122	-	101
Nivo moči hrupa, zajamčeno dB(A)
Combi 103	99	100
Combi 112	99	100
Combi 122	-	102

Nivoji hrupa 42	R 418TsX AWD	R 420TsX AWD
Raven zvočnega tlaka pri uporabnikovem ušesu v dB (A)
Combi 103	84	84
Combi 112	83	82
Nivoji hrupa 42	R 418TsX AWD R 420TsX AWD
Combi 122 - 87

	R 418TsX AWD R 420TsX AWD
Ravni vibracij 43
Nivo vibracij pri volanu, m/s2	2,17 2,67
Nivo vibracij pri sedežu, m/s2	0,29 0,15

Kosišće Combi 103 Combi 1	12 Combi 122
Širina rezanja, mm 1030 112	0 1220
Višina reza v mm 25-75 25-	75 25-75
Teža, kg 63 66 73
Dolžina rezila v mm 388 420	454
Rezilo
Številka izdelka 504 19 04-10	544 10 27-10 535 42 94-10

OPOZORILO: Uporaba kosišca, ki ni odobreno za izdelek, lahko povzroci izmet predmetov pri veliki hitrosti in resne

poskodbe. Ne uporabljaje drugih vrst kosisc razen teh, ki so navedena v navodilih za uporabo.

Podatki o radijsikh frekvencah

	R 418TsX AWD	R 420TsX AWD
Frekvenčno območje, MHz	2402-2480	2402-2480
Izhodna moč 44, dBm	-2.4	-2.4

Mere izdelka

Dimenzije, mm.
A 348	F 2066 K 723
B 749	G 2116 L 927
C 958	H Combi 103: 1081		Combi 112: 1178Combi 122: 1275	M 760
D 409	Combi 103: 2420		Combi 112: 2419Combi 122: 2519	N 964
E 1178	J 227

Servis

Servisiranje

Pri pooblascenem servisem centru opravite letni pregled, da poskrbite za varno in učinkovito delovanje izdelka na vrhuncusezone. Najprimernejši Čas za servis ali pregled izdelka je zunajsezone.

Ko posiljate naroćilo za rezervne dele, navedite podatke o letu nakupa, modelu, vrsti in serijski stevilki.

Vedno uporabljaje originalne rezervne dele.

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Sedežna kosilnica
Znamka Husqvarna
Vrsta/model R 418TsX	AWD, R 420TsX AWD
Identifikacja Serijske stevilke od letnika 2024 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Direktiva/uredba Opis
2006/42/ES "o strojih"
2014/53/EU "v zvezi z radijsko opremo"
2000/14/ES "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v elektrichi in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnicne specifikacije: EN ISO 12100:2010, EN ISO 5395-1:2013/A1:2018, EN ISO 5395-3:2013/A1:2017/A2:2018, EN ISO 14982:2009, ETSI EN 300 328 V2.2.2, ETSI EN 300 489-1 V2.2.3, ETSI EN 300 489-17 V3.2.4, EN IEC 63000:2018.

Priglaseni organ: Družba 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå je tudi preverila skladnost z Prilogo VI Direktive sveta 2000/14/ES.

Za informacije o emisijah hrupa glejte poglavje Tehnicni podatki na strani 181.
Huskvarna, 2025-01-17

Claes Losdal, Vodja oddelka za razvoj vrtne opreme, Husqvarna AB
