BEDIENUNGSANLEITUNG XLIVE BEHRINGER

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de MUSIC Group, consultez le site Internet music-group.com/warranty. Vorsicht Die mit dem Symbol markierten Anschlüsse führen so viel Spannung, dassdie Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Lautsprecherstecker mit Drehverriegelung. Alle anderen Installationen oder Modi kationen sollten nur von quali ziertem Fachpersonal ausgeführt werden. Achtung Um eine Gefährdung durch Stromschlag auszuschließen, darf die Geräteabdeckung bzw. Geräterückwandnicht abgenommen werden. ImInnern des Geräts be nden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von quali ziertem Personal ausgeführtwerden. Achtung Um eine Gefährdung durch Feuer bzw. Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, aufdasGerät. Achtung Die Service-Hinweise sind nur durch quali ziertes Personal zu befolgen. Umeine Gefährdung durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, dienicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von quali ziertem Fachpersonaldurchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle

5. Betreiben Sie das Gerät nicht in

6. Reinigen Sie das Gerät mit einem

7. Blockieren Sie nicht die

Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der

Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).

9. Entfernen Sie in keinem Fall

die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Steckkontakte. Ein geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Derbreitere Steckkontakt oder der zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls das mitgelieferte Steckerformat nicht zu Ihrer Steckdose passt, wenden Sie sich bitte an einen Elektriker, damit die Steckdose entsprechend ausgetauscht wird.

10. Verlegen Sie das Netzkabel so,

dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sie bitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, aufausreichendenSchutz.

11. Das Gerät muss jederzeit mit

intaktem Schutzleiter an das Stromnetz angeschlossen sein.

12. Sollte der Hauptnetzstecker

oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.

13. Verwenden Sie nur Zusatzgeräte/

Zubehörteile, dielaut Hersteller geeignet sind.

Sie nur Wagen, Standvorrich- tungen, Stative, Halter oder Tische, die vom Hersteller benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen- Gerätkombination, umVerletzungen durch Stolpern zuvermeiden.

15. Ziehen Sie den Netzstecker bei

Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

16. Lassen Sie alle Wartungsarbeiten

nur von quali ziertem Service- Personal ausführen. EineWartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gefallen ist.

Entsorgung dieses Produkts: Dieses Symbol weist darauf hin, das Produkt entsprechend der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit Ihren Haushaltsabfällen zu entsorgen. DiesesProdukt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, diegenerell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die e ektive Nutzung natürlicher Ressourcen. Fürweitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorgerauf.

18. Installieren Sie das Gerät nicht

in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches.

19. Stellen Sie keine Gegenstände mit

o enen Flammen, etwa brennende Kerzen, auf das Gerät.

20. Beachten Sie bei der Entsorgung

von Batterien den Umweltschutz- Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.

21. Verwenden Sie das Gerät in

tropischen und/oder gemäßigten Klimazonen. HAFTUNGSAUSSCHLUSS MUSIC Group übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. MIDAS, KLARK TEKNIK, LAB GRUPPEN, LAKE, TANNOY, TURBOSOUND, TC ELECTRONIC, TC HELICON, BEHRINGER und BUGERA sind Warenzeichen oder eingetragene Warenzeichen der MUSIC Group IP Ltd. © MUSIC Group IP Ltd. 2017 Alle Rechte vorbehalten.

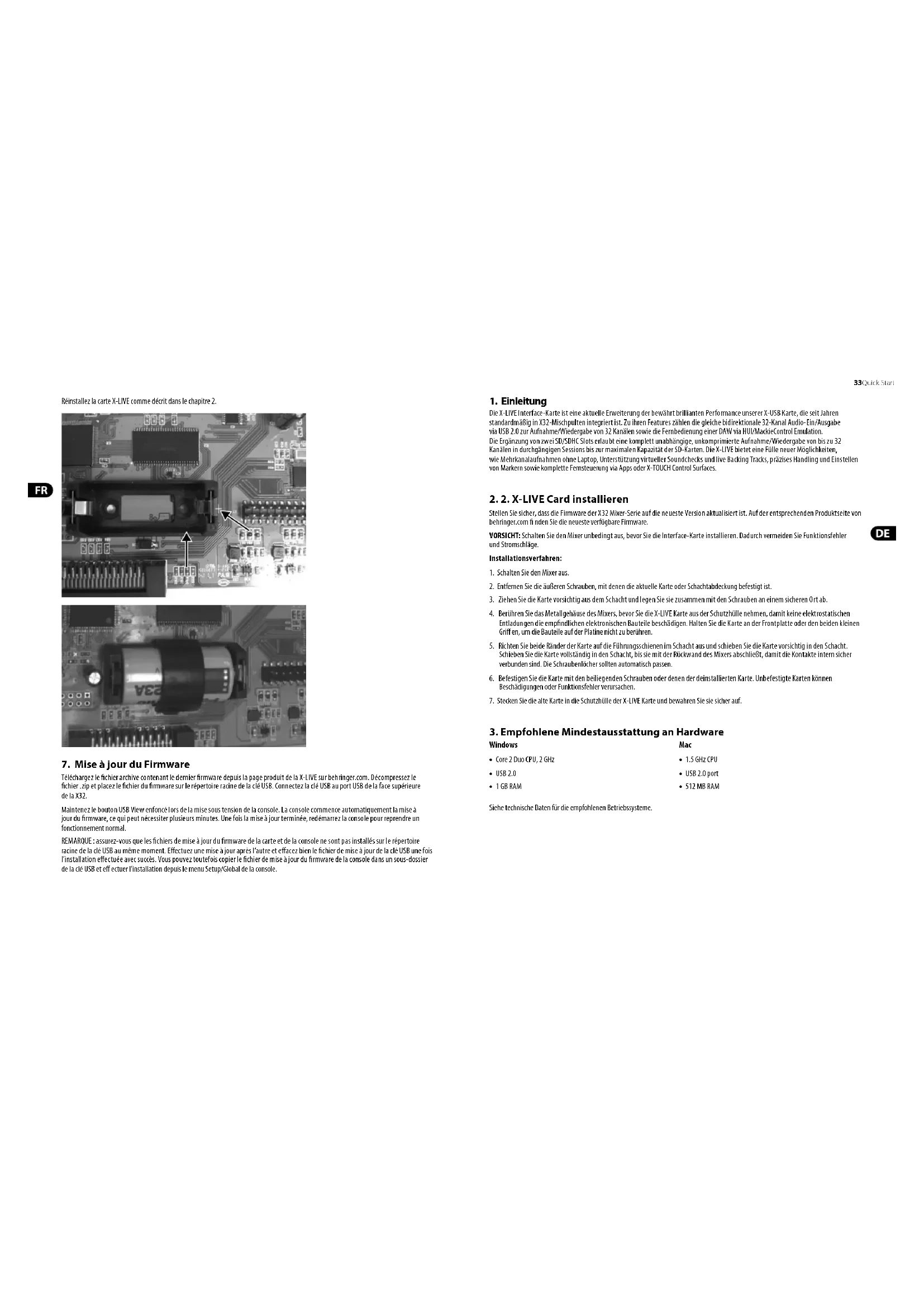

Die X-LIVE Interface-Karte ist eine aktuelle Erweiterung der bewährt brillianten Performance unserer X-USB Karte, die seit Jahren standardmäßig in X32-Mischpulten integriert ist. Zu ihren Features zählen die gleiche bidirektionale 32-Kanal Audio-Ein/Ausgabe via USB 2.0 zur Aufnahme/Wiedergabe von 32 Kanälen sowie die Fernbedienung einer DAW via HUI/MackieControl Emulation. Die Ergänzung von zwei SD/SDHC Slots erlaubt eine komplett unabhängige, unkomprimierte Aufnahme/Wiedergabe von bis zu 32 Kanälen in durchgängigen Sessions bis zur maximalen Kapazität der SD-Karten. Die X-LIVE bietet eine Fülle neuer Möglichkeiten, wie Mehrkanalaufnahmen ohne Laptop, Unterstützung virtueller Soundchecks und live Backing Tracks, präzises Handling und Einstellen von Markern sowie komplette Fernsteuerung via Apps oder X-TOUCH Control Surfaces.

2. 2. X-LIVE Card installieren

Stellen Sie sicher, dass die Firmware der X32 Mixer-Serie auf die neueste Version aktualisiert ist. Auf der entsprechenden Produktseite von behringer.com nden Sie die neueste verfügbare Firmware. VORSICHT: Schalten Sie den Mixer unbedingt aus, bevor Sie die Interface-Karte installieren. Dadurch vermeiden Sie Funktionsfehler und Stromschläge. Installationsverfahren:

1. Schalten Sie den Mixer aus.

2. Entfernen Sie die äußeren Schrauben, mit denen die aktuelle Karte oder Schachtabdeckung befestigt ist.

3. Ziehen Sie die Karte vorsichtig aus dem Schacht und legen Sie sie zusammen mit den Schrauben an einem sicheren Ort ab. 4. Berühren Sie das Metallgehäuse des Mixers, bevor Sie die X-LIVE Karte aus der Schutzhülle nehmen, damit keine elektrostatischen Entladungen die emp ndlichen elektronischen Bauteile beschädigen. Halten Sie die Karte an der Frontplatte oder den beiden kleinen Gri en, um die Bauteile auf der Platine nicht zu berühren. 5. Richten Sie beide Ränder der Karte auf die Führungsschienen im Schacht aus und schieben Sie die Karte vorsichtig in den Schacht. Schieben Sie die Karte vollständig in den Schacht, bis sie mit der Rückwand des Mixers abschließt, damit die Kontakte intern sicher verbunden sind. Die Schraubenlöcher sollten automatisch passen. 6. Befestigen Sie die Karte mit den beiliegenden Schrauben oder denen der deinstallierten Karte. Unbefestigte Karten können Beschädigungen oder Funktionsfehler verursachen.

7. Stecken Sie die alte Karte in die Schutzhülle der X-LIVE Karte und bewahren Sie sie sicher auf.

3. Empfohlene Mindestausstattung an Hardware

• 512 MB RAM Siehe technische Daten für die empfohlenen Betriebssysteme. 33Quick Start Guide32 X-LIVE4. USB-Betrieb Die USB-Verbindung der X-LIVE Karte bietet 32 Kanäle an bidirektionaler Audio-Ein/Ausgabe via USB 2.0 sowie MIDI-Ein/Ausgabe und DAW-Fernsteuerung via HUI/MackieControl Emulation. Wenn Sie einen Windows PC nutzen, sollten Sie unbedingt den gratis ASIO-Treiber von behringer.com herunterladen und installieren. Die X-LIVE ist CoreAudio-konform und benötigt bei Mac-Computern keine Treiber.

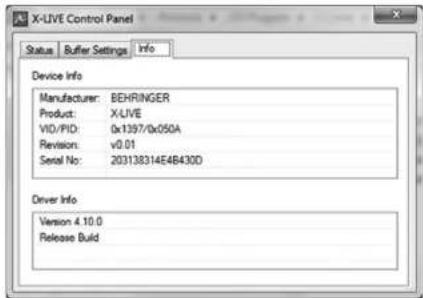

4.1 Treiber-Bedienfelder

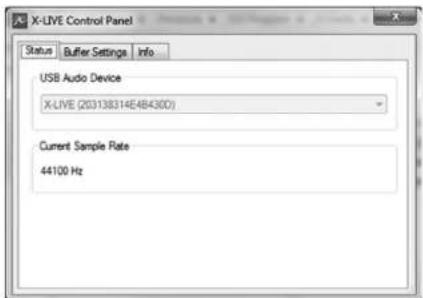

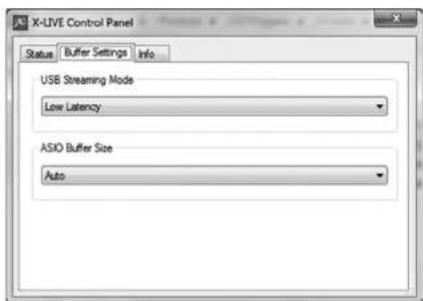

Nach der Treiberinstallation können Sie das Bedienfeld mit einem Doppelklick auf das kleine Taskleisten-Icon ö nen. Mit diesen Bildschirmen wird die X-LIVE Karte im X32 als Audio-Interface für Ihren Computer kon guriert. Info – zeigt die Versionsnummer des Treibers und die Geräte-IDs an. Bu er Settings – hier kann man das Streaming und die ASIO Sound Bu er einstellen. Beim Abhören über den PC sollten Sie kleine Bu er für kurze Latenzen verwenden. Bei alten PCs mit geringer Leistung verwenden Sie große Bu er mit längeren Latenzen, um Fehler im Audiomaterial (Glitches) zu vermeiden. Status / USB Audio Device – zeigt den Namen der Karte und ihre Seriennummer an.

4.2 USB-Kon guration

Nachdem das Mischpult hochgefahren ist, können Sie den Setup-Bildschirm aufrufen und zum Card Tab navigieren, um die Ein/Ausgangs- Kon guration des USB Interfaces festzulegen. Abhängig von Ihrer Anwendung möchten Sie vielleicht eine andere Option als das Maximum von 32 x 32 Kanälen wählen, um Systemressourcen einzusparen. 32 in / 32 out – In diesem Modus können Sie das volle Potenzial des Interfaces ausschöpfen. Allerdings muss der Computer in der Lage sein, eine derartige Menge gleichzeitiger I/O Streams fehlerfrei zu verarbeiten. Je nach Geschwindigkeit und Speicherkon guration könnte eine Optimierung für die Audioaufnahme erforderlich sein. Man kann auch einen virtuellen Soundcheck aller 32 Eingangskanäle durchführen, indem man diese während einer kurzen Leitungsprüfung direkt auf den Computer aufnimmt. Die Performer können derweil die Bühne verlassen, während Sie die aufgezeichneten Instrumente von der Festplatte abspielen und den Sound entsprechend feineinstellen. 35Quick Start Guide34 X-LIVE16 in / 16 out – Wenn tatsächlich nicht mehr als 16 Eingangs- und Ausgangsspuren gleichzeitig zwischen Mixer und PC übertragen werden müssen, kann dieser Modus besser geeignet sein. Erstens ist die erforderliche Bandbreite beim Interface geringer. Zweitens enthält Ihre DAW-Kon guration keine unnötigen I/O-Spuren, die das Setup nur unübersichtlich machen. Drittens können Sie ein vollwertiges, latenzfreies Overdub-Setup nutzen, das unmöglich wäre, wenn die Signale durch den Computer liefen. In diesem Fall liegen die 16 Eingangssignale auf den Kanälen 1 - 16, während die Tape (Card) Returns auf den Kanälen 17 – 32 liegen. Wie üblich, wird das Monitoring direkt von den Kanälen 1 - 16 gespeist, inklusive Signalbearbeitung und E ekte. Es treten keine Audiolatenzen des Computers auf und man kann alle aufgezeichneten Spuren ohne Repatching abhören. 32 in / 8 out – Dieser Modus ist auf typische Studio- und Overdub-Aufnahmesituationen zugeschnitten, bei denen viele Eingangskanäle, aber nur ein paar Ausgangskanäle zum Abhören bereits aufgenommener Spuren verwendet werden. 8 in / 32 out – In diesem Modus kann man beim abschließenden Mixdown eines Projekts die exzellente Audio Engine und E ektbearbeitung des Mischpults nutzen. Alle 32 Spuren werden von der DAW ins Pult eingespeist, wo dann das Wunder geschieht. Dann werden nur 2 - 8 Spuren des kompletten Mixdowns zur DAW zurückgeführt. 8 in / 8 out – Dieses Setup benötigt wenig Rechenleistung und liefert dennoch genügend Ein/Ausgänge, um mehrere Mikrofone für Drums, Akustikgitarre oder Piano aufzunehmen. 2 in / 2 out – Für Stereo-Aufnahmen der Hauptmischung oder für die Wiedergabe typischer Media Player-Anwendungen, wofür häu g nur zwei Kanäle benötigt werden. Verwenden Sie diesen Modus, um alle ungenutzten Kanäle zu entfernen, die sonst nur die Audio-Anwendungen Ihres PCs überladen. Hinweis: Auf den Routing / Home und Card Out Tabs können Sie das Audio von Ihrem Computer zum gewünschten Ziel leiten. Das Routing/Home Tab bietet jetzt zwei alternative Eingangs-Zuweisungen, getrennt für den Aufnahme- und Wiedergabe-Betrieb. Einzelheiten nden Sie in Kapitel 5.3.

5. SD-Karte verwenden

Die X-LIVE Karte verfügt über ein Paar von SD/SDHC Slots, die 32 Kanäle für die Mehrspur-Aufnahme und -Wiedergabe bereitstellen. Einfaches Session Management und bis zu 100 Marker erlauben die Wiedergabe von jeder gewünschten Stelle, wodurch man die Startpunkte bestimmter Songs oder Backing Tracks mühelos einstellen kann. Automatisches oder manuelles Umschalten von Routing Presets für die Aufnahme und Wiedergabe erleichtern das Abhören von Eingangskanälen direkt bei der Aufnahme und das Abhören der Wiedergabe über die Return-Wege der Karte. Die SD Karten funktionieren unabhängig von der USB-Verbindung und bieten viele Optionen für die Integration von externen Plug-ins, mehrkanaligen Einspeisungen und Live-Aufnahmen.

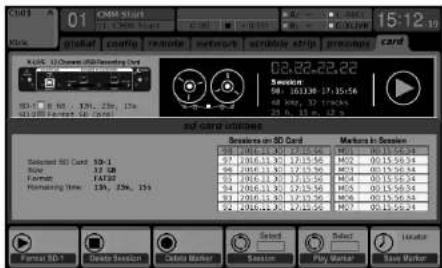

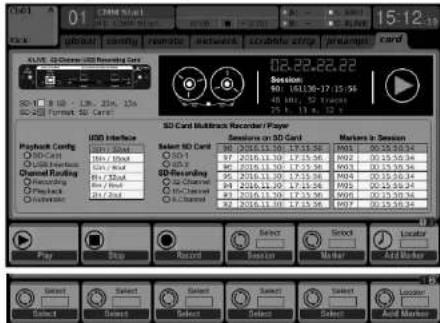

Kon guration und Betrieb der SD Karten-Slots und USB-Verbindung werden auf der Setup/Card-Seite des Mischpults verwaltet. Von dieser Seite aus kann man den SD Slot oder USB Port für die Wiedergabe sowie SD Slot 1 oder 2 für die Aufnahme oder das Editieren von Markern wählen. Zudem kann man die Kanalanzahl für Aufnahmen bestimmen. Eine korrekt installierte und formatierte Karte erscheint oben als grünes Quadrat, neben dem die Dateigröße und verbleibende Aufnahmezeit angezeigt wird. O ziell werden SD Karten von maximal 2 GB und SDHC Karten von maximal 32 GB mit FAT32-Formatierung unterstützt. Es hat sich bewährt, vor wichtigen Aufnahmen die Utility-Taste des Mixers zu drücken und die Karte zu formatieren. Die Formatierung löscht alle Daten, beseitigt Fragmentierungen und garantiert ein korrektes Speicherverfahren. Unter der Recorder-Gra k wird eine Liste der aufgenommenen Sessions und Marker der aktuell gewählten Session angezeigt. Transportfunktionen werden mit den Reglern gesteuert. Marker kann man einer Session während der Aufnahme oder Wiedergabe hinzufügen, um den Anfang eines Songs oder Sets zu kennzeichnen. Auf der zweiten Ebene von Reglern kann man Änderungen an der Kon guration vornehmen. 37Quick Start Guide36 X-LIVEDie ‘Kanal-Routing’-Sektion wird in Kapitel 5.3 beschrieben. Man kann die Funktionsweise der SD-Karte auch mit jeder Remote App sowie MIDI und den zuweisbaren Onboard-Reglern steuern. Bei der X32-Editiersoftware werden die meisten Kon gurationseinstellungen auf der Setup/Card-Seite vorgenommen, während die Aufnahmefunktionen und Marker-Verwaltung im Recorder-Fenster eingestellt werden.

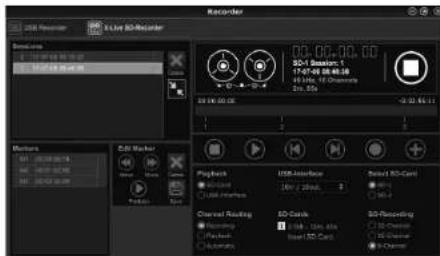

5.2 Aufnahme und Dateiverwaltung

Audioaufnahmen mit der X-LIVE Karte können aus 8-, 16- oder 32-Kanal Sessions von 44,1/48 kHz / 32-Bit PCM WAV-Dateien bestehen. Sobald eine Aufnahme zu einer der SD Karten gestartet wurde, wird automatisch eine neue Session erstellt, um den gesamten Take zusammenhängend einzurichten. Um eine durchgehende Aufnahme der kompletten Performance sicherzustellen, wird die auf einer Karte begonnene Aufnahme-Session nahtlos auf der anderen Karte fortgesetzt, wenn die erste voll ist. In diesem Fall erscheint der gleiche Session-Name auf beiden Karten. Da eine einzelne Session eventuell aus einem ganzen Set von Songs besteht, kann man während der Aufnahme oder Wiedergabe Marker setzen. Diese lassen sich auch mit Remote Apps in der ‘Edit Marker’-Sektion einstellen. So kann man ein Set mühelos strukturieren und schnell zu einem bestimmten Bereich der Aufnahme springen, um ihn abzuspielen.

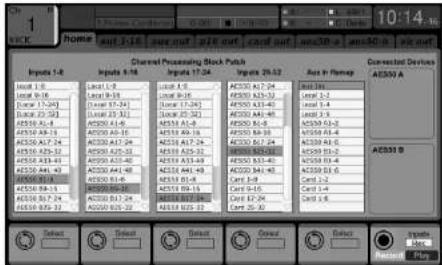

Das X32 bietet ein praktisches Routing-Preset, mit dem man die Eingangskanäle schnell zwischen dem gewünschten Monitoring für das Aufnahmeverfahren und der Wiedergabe über die X-LIVE Karte nach Aufnahme-Ende umschalten kann. Während man mit Playback üblicherweise die Kartenausgänge den Mixereingängen zuweist, patcht man mit Recording diese Signale auf Kanaleingänge, die in der Mischung erscheinen sollen, also nicht notwendigerweise die mit X-LIVE aufgenommenen Signale. Auf der Routing/Home-Seite wählt man ‘Record’ mit dem 6. Regler und stellt das Eingangs-Routing mit den Reglern 1 - 5 ein (höchstwahrscheinlich Local oder AES50 von einer Stagebox). Dann dreht man den 6. Regler auf ‘Play’ und drückt ihn. Jetzt kann man mit den Reglern 1 – 5 die Karten 1 - 8, 9 - 16 etc. für das Playback Preset wählen Auf der Setup/Card-Seite kann man jetzt in der ‘Channel Routing’-Sektion schnell zwischen diesen zwei Routing-Szenarien umschalten. Vergessen Sie nicht, dass man die Record/Play Presets mit einer zuweisbaren Taste, Scene/Snippet-Automation oder sogar einem MIDI- Befehl umschalten kann. Mit einer dritten Option der Setup/Card-Seite namens ‘Automatic’ kann man den Wechsel von Eingangs-Monitoring zum Wiedergabe- Monitoring dem laufenden Betrieb folgen lassen. Wenn man in der Transportsteuerung also Stop oder Record drückt, wird das ‘Record’ Routing zugewiesen, und wenn man Play oder Pause drückt, wird das ‘Play’ Preset zugewiesen.

5.4 WAV-Dateien trennen

Nach Abschluss der Aufnahme kann man die Session auf unterschiedliche Weise in einzelne WAV-Dateien unterteilen:

• Man überspielt das Audio von der SD-Karte über die USB-Verbindung direkt in ein DAW-Programm, z. B. Tracktion, Reaper, ProTools, Cubase, Logic, Ableton (um nur einige zu nennen)

• Man ö net die Mehrkanal-Datei direkt mit Audacity (ein brillianter Open Source Audio Editor, erhältlich auf www.audacityteam.org/)

• Man verwendet unsere Python-Skripte, die man auf behringer.com herunterladen kann Weitere Informationen zum Trennen von WAV-Dateien nden Sie auf der Wiki-Seite von behringerwiki.music-group.com.

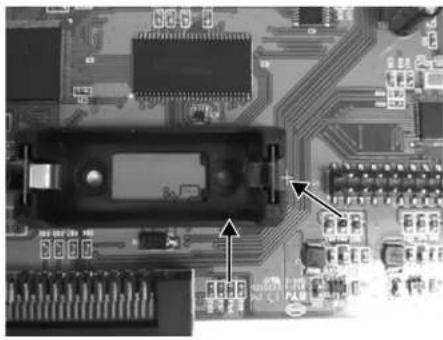

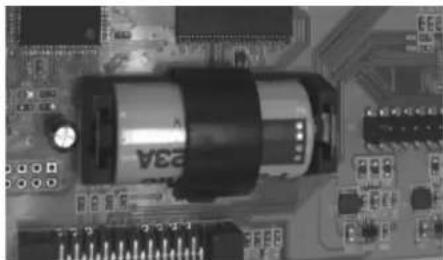

Die X-LIVE besitzt ein Batteriefach für eine CR123A Lithium-Batterie. Diese dient als Schutz vor Stromausfällen und zur Dateisicherung. Zum Einsetzen der Batterie schaltet man zuerst das Mischpult aus und entfernt die X-LIVE Karte aus dem Erweiterungsschacht. Installieren Sie die Batterie im Batteriefach und richten Sie dabei den positiven Batteriepol auf die “+” Markierung des Fachs aus. Sichern Sie die Batterie mit dem Bügel, damit sie sich beim Transport nicht löst. 39Quick Start Guide38 X-LIVEInstallieren Sie die X-LIVE Karte wieder wie in Kapitel 2 beschrieben.

Laden Sie das neueste Firmware-Paket von der X-LIVE Produktseite auf behringer.com herunter. Entpacken Sie den Zip-Ordner und laden Sie die Firmware-Datei ins Wurzelverzeichnis eines USB-Sticks. Stecken Sie den Stick in den oberseitigen USB-Port des X32. Halten Sie beim Einschalten des Mixers die USB View-Taste gedrückt. Das Pult beginnt automatisch mit dem Firmware-Update, das mehrere Minuten dauern kann. Wenn das Update abgeschlossen ist, schalten Sie das Pult aus und wieder ein. Jetzt können Sie es wieder normal nutzen. HINWEIS: Die Update-Dateien für die Karten- und Mixer-Firmware dürfen sich nicht gleichzeitig im Wurzelverzeichnis des USB-Sticks be nden. Führen Sie ein Update nach dem anderen durch und entfernen Sie die Firmware-Datei nach erfolgreicher Installation vom USB-Stick. Sie können allerdings die Firmware-Datei des Mixers in einen Unterordner des USB-Sticks kopieren und das Update über Setup/Global der Benutzerober äche des Mixers starten.

Bitteregistrieren Sie Ihr neues MUSICGroup-Gerät direkt nach dem Kauf auf der Website behringer. com. WennSie Ihren Kauf mit unserem einfachen online Formular registrieren, könnenwir Ihre Reparaturansprüche schneller und e zienter bearbeiten. Lesen Sie bitte auch unsere Garantiebedingungen, fallszutre end.

2. Funktionsfehler. Sollte sich

kein MUSIC Group Händler in Ihrer Nähe be nden, können Sie den MUSIC Group Vertrieb Ihres Landes kontaktieren, der auf behringer. com unter „Support“ aufgeführt ist. Sollte Ihr Land nicht aufgelistet sein, prüfen Sie bitte, ob Ihr Problem von unserem „Online Support“ gelöst werden kann, den Sie ebenfalls auf behringer. com unter „Support“ nden. Alternativ reichen Sie bitte Ihren Garantieanspruch online auf behringer. com ein, BEVOR Sie das Produktzurücksenden.

3. Stromanschluss. Bevor Sie das

Gerät an eine Netzsteckdose anschließen, prüfen Sie bitte, obSie die korrekte Netzspannung für Ihr spezielles Modell verwenden. Fehlerhafte Sicherungen müssen ausnahmslos durch Sicherungen des gleichen Typs und Nennwerts ersetztwerden.
