BEDIENUNGSANLEITUNG WINGDANTE BEHRINGER

1. Einleitung 30
   2.Installation. 30
2. Systemanforderungen 30
3. Anschlussplatte 30
4. Anschluss-Szenarien 31
5. WING-Einrichtung 33
6. Audinate Software Tools 34

PT

Die mit dem Symbol markierten Anschlusses

fuhren so viel Spannung, dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Lautsprecherstecker mit Drehverriegelung. Alle anderen Installationen oder Modifikationen sollenn nur von qualifiziertem Fachpersonal ausgefuhr werden.

Achtung

Um eine Gefährung durch Stromschlag auszuschreiben, steabdeckung bzw.

Geräterückwand nicht abgenommen

werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführrt werden.

Achtung

Um eine Gefährung durch Feuer bzw. Stromschlag

auszuschreiben,arf dieses Gerat weder Regen oder Feuchtigkeit ausgesetzt werden noch sollenn Spritzwasser oder tropfende Flüssigkeiten in das Gerat gelangen konnen. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B.Vasen, auf das Gerat.

Achtung

Die Service-Hinweise sind nur durch qualifiziertes Personal

zu befolgen. Um eine Gefährung durch Stromschlag zu vermeiden, führen Sieittekeinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschreiben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie das Gerät mit einem trockenen Tuch.

7. Blockieren Sie nicht die Beluftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Veränder).
9. Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei entsprechlich breite Steckkontakte. Ein geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der zusätzliche Erdungskontakt dient ihrer Sicherheit. Falls das mitgelieferte Steckerformat nicht zu ihrer Steckdose pass, wenden Sie sichitte an einen Elektriker, damit die Steckdose entsprechend ausgetaucht wird.
10. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sieitte insbesondere im Bereich der Stecker,Verlangerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, auf ausreichenden Schutz.
11. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.
12. Solle der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.
13. Verwenden Sie nur Zusatzgeräte/

Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden Sie nur Wagen, Standvorrich-tungen, Stative, Halter oder Tische, die vom Hersteller benannt

oder im Lieferumfang des Gerats enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen- Gerak kombination, um Verletzungen durch Stolpern zu vermeiden.

1. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät langere Zeit nicht benutzen.
2. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführten. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß Funktioniert oder auf den Boden gefallen ist.

1. Korrekte Entsorgung
   dieses Produkts: Dieses
   Symbol weist daraufhin, das Produkt entsprechend der WEEE Direktive

(2012/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit ihren Haushaltsabfällen zu entsorgen.

Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, können eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur wichtigen Entsorgung these Products die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung ihrer Geräte bei einer Recycling-Stelle nehmen Sieitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu ihrem Haushaltsabfallentsorger auf.

1. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bucherregal oder ähnliches.
2. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.
3. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.
4. Dieses Gerät ist in tropischen und gemäßigen Klimazonen bis 45^ C einsetzbar.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen konnen ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter music tribe.com/warranty.

Aviso!

Dante ist ein Hochleistungsprotokoll für Digitalmedien, das Audiodaten über ein standard Ethernet IP-Netzwerk überträgt. Mit einer WING-DANTE-Karte kann das WING-Mischpult über eine einzeln oder redundantente Ethernet-Verbindung bis zu 64 x 64 Audiokanäme mit einem beliebigen Netzwerk von Dante-fahigen Geräten teilen. Mittels einer vorhandenen verkabelten Netzwerk-Infrasstruktur von 100 MBit/s oder 1 GBit/s bietet das Dante-Protekoll für eine Vielzahl professioneller Anwendungen eine sehr stabile, latenzarme Übertragung, indem es die mehrkanalige Audioverteilung über mehrere Positionen oder Gerätefamilien vereint.

2. Installation

Bevor Sie die WING-DANTE-Karte im Erweiterungsslot des WING-Mischpults installieren, sollen den Sie auf behringer.com prufen, ob die Mixer-Firmware diese Karte unterstützt. Für WING-DANTE ist mindestens die WING Firmware-Version 1.08 erforderlich.itte informieren Sie sich regelmäßig auf der Produktseite Ihres Mischpults über dessen neue Firmware-Updates.

Vorsicht - Das Mischpult muss ausgeschelt sein, wenn Sie die WING-DANTE-Karte installieren. Andernfalls besteht die Gefahr von Funktionsehfern und Stromschlagen.

1. Achten Sie darauf, dass der Mixer ausgeschaltet ist.
2. Lösen Sie die 2 Schrauben, die die Slotabdeckung links und rechts befestigen. Entfern den Sie dann die Slotabdeckung oder die aktuell installierte Karte und bewahren Sie sie sicher auf.
3. Bevor Sie die WING-DANTE-Karte aus ihrer Schutzhülle behmen, sollen den Sie das geerdete Metallgehause des Mischpuls berühren, damit keine elektrostatischen Entladungen die empfindlichen elektronischen Bauteile der Karte beschädigen. Fassen Sie die Karte möglichst an der Kopfplatte oder den beiden kleinen Griffen an und vermeiden Sie hierbei den direkten Kontakt mit den Bauteilen der Platine.
4. Richten Sie beide Seiten der Karte auf die Führungsschienen im Slot aus und schiben Sie die Karte vorsichtig in den Slot. Sie sollen sich ohne größeren Widerstand einschieben setzen. Drücken Sie die Karte vollständig in den Slot, damit die Kontakte der Karte korrekt mit den inneren Anschlüssen verbunden sind. Die Schraubenlocher sollen automatisch korrekt ausgerichtet

sein.

1. Befestigen Sie die Karte mit den beiliegenden oder den vorher benutzten Schrauben. Wenn Sie die Karte nicht befestigen, kann dies zu Beschädigungen oder Funktionsehlern führen.
2. Stecken Sie ggf. die zuvor entfernte Karte in die Schutzhülle der WING-DANTE-Karte und bewahren Sie sie gut verpackt sicher auf.

3. Systemanforderungen

Details zu den Hardware- und Software-Anforderungen des PCs finden Sie auf audinate.com unter Minimum System Requirements (Minimale Systemanforderungen).

(Dante Virtual Soundcard-Treiber sind optional auf audinate.com erhältlich.)

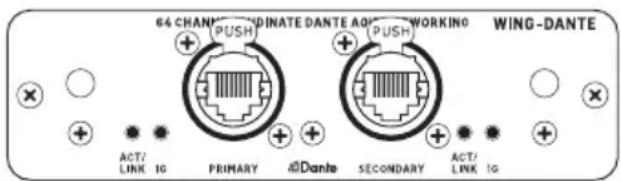

4. Anschlussplatte

2 mit Neutrik EtherCON kompatible Anschlüsse
ACT/LINK LED (grün) leuchtet grün, wenn eine gültige IP-Netzwerkverbindung existiert
1G LED (gelb) bei Betrieb in einem 1 GBit/s Netzwerk
- 2 petite Griffe (St) zum Entfern der Erweiterungskarte aus dem Slot
2.2 auBere Schrauben zum Befestigen der Karte im Slot (GröBe: M3 x 6)
3 eingelassene Schrauben, mit denen die PCBA (Platine) an der Frontplatte befestigt ist, keinesfalls entfernen!

5. Anschluss-Szenarien

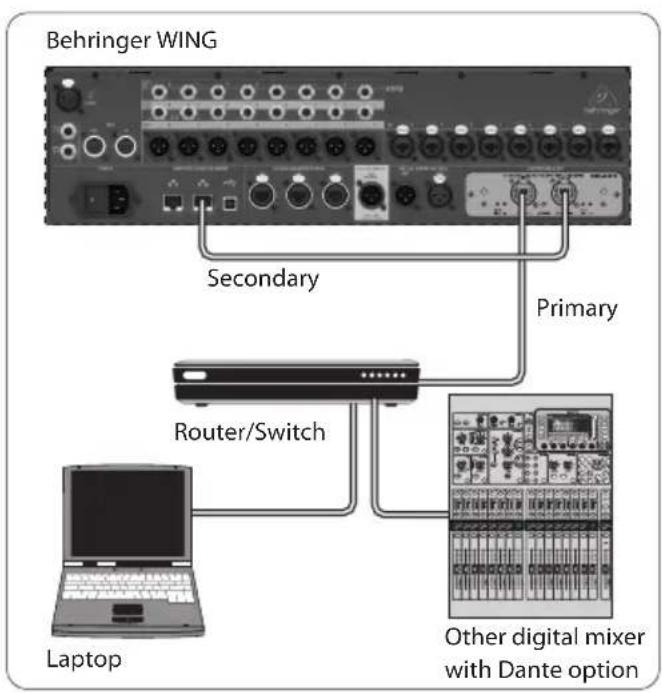

5.1 WING-DANTE-Verbindung mit dem Dante-Netzwerk

WING Netzwerk-Router1 PC und weitere Dante-fähige Audiogeräte, z. B. beliebige Digitalpulte mit Dante-Karte

¹ Empfehlungen für geeignete Netzwerk-Router zur Verwendung mit Dante-Netzwerken führen Sie auf audinate.com.

Hier erfüllt der PC gleichzeitig 3 Aufgaben:

a) Er betriebt die Dante Controller-Anwendung für das Signalrouting
b) Er betreibt die Dante Virtual Soundcard (DVS) zur Aufnahme/Wiedergabe aller Audiokanäbeider Mixer
c) Er betriebt Anwendungen zum Editieren oder Steuern des Mixers, indem er den sekundären Anschluss mit dessen Netzwerk-Port verbindet

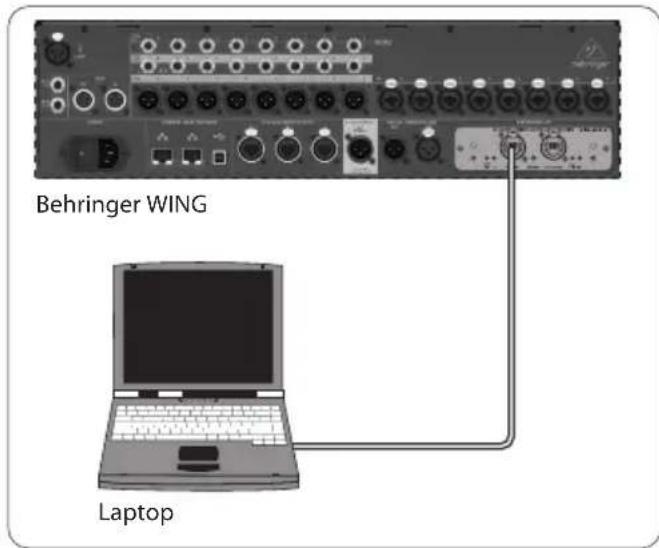

5.2 WING-DANTE-Direktverbindung mit PC / Mac und der Dante Virtual Soundcard

DVS^2 zur Aufnahme/Wiedergabe von bis zu 64 x 64 Kanälen

Empfehlungen zur Verwendung und Lizenzierung einer Dante Virtual Soundcard finden Sie auf audinate.com.

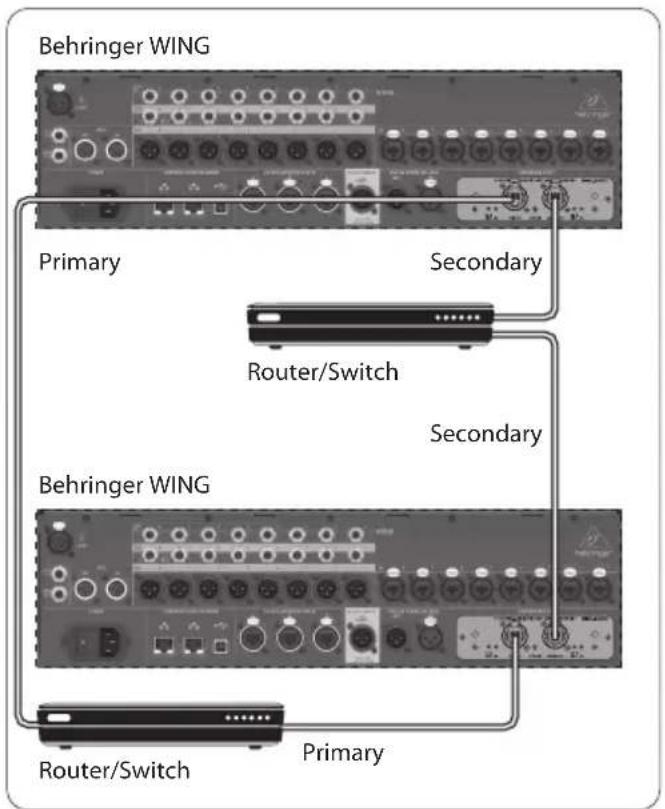

5.3 WING-DANTE redundante Netzwerk-Infrasstruktur

WING zwei separate Routermit unabhängigerVerkabelung zweiter WING,X32 oder andere Dante-fahiges Gerat

WING mit redundanter DANTE Netzwerk-Infrasstruktur

Wahlen Sie die Wing-Dante-Karte im Dante Controller, öffnen Sie das Network Config Tab des Geräts undändern Sie 'Switched' in 'Redundant'.

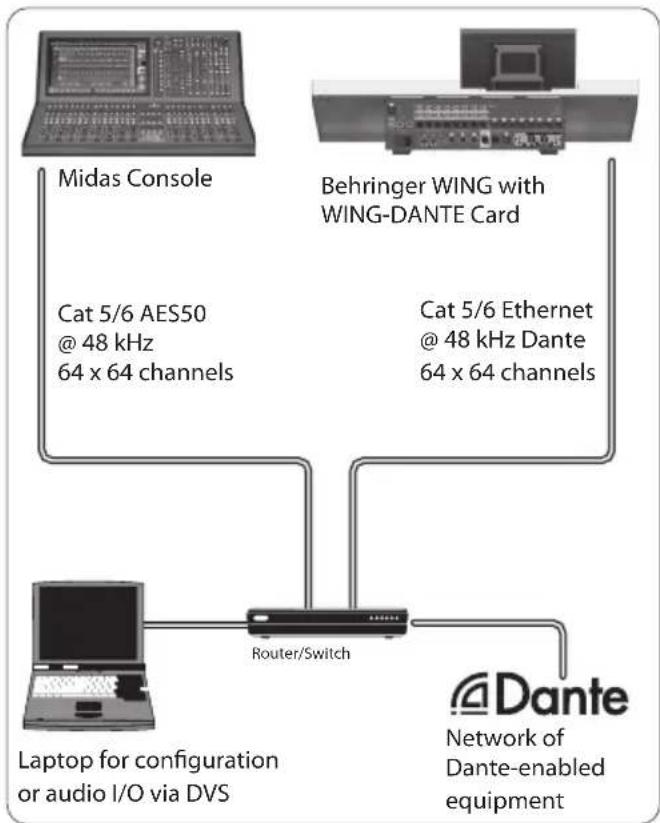

5.4 WING-DANTE-Verbindung zum Midas HD96-24 mit Dante-Option

6. WING-Einrichtung

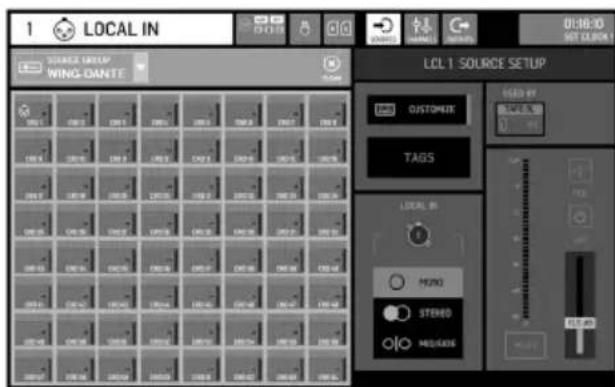

6.1 Routing

Drücken Sie die ROUTING-Taste direkt besoin dem WING-Hauptbildschirm, um den generellen Routing-Bildschirm aufzurufen. Drücken Sie das Input Group-MENU und wahlen Sie WING-DANTE aus der Liste. Hier kann man alle 64 Kanäle konfigurieren, inklusive Name, Scribblefeld-Details und Tags.

Die Icons am oberen Rand des Routing-Bildschirms wahlen entweder Eingänge oder Ausgänge. Das Routing auf diesen Bildschirmen erfolgt aus der Mischpultperspektive und wenn man Outputs wähl, werden die Signale zum Dante-Netzwerk geleitet. Um das Ausgangsrouting zu editieren, muss man das Unlock icon drücken. Wenn man den Bildschirm auf Inputs umschaltet, kann man Signale aus dem Dante-Netzwerk zu Eingangskanäten oder direkt zu physischen Ausgängen leiten.

Auf audinate.com finds Sie ein umfassendes Set von Dokumentationen, FAQs und Forum-Ratschlägen zum Konfigurierenden Dante Controllers und der Dante Virtual Soundcard-Anwendungen.

6.2 Synchronisation

Alle Karteneinstellungen halten sich über die Dante Controller-Anwendung vornehmen, einschließlich der Clock-Synchronisation. Für das Netzwerk muss man eine Master Clock-Quelle festlegen, wobei man zwischen WINGs internet Clock und der WING-DANTE Clock wahlen kann.

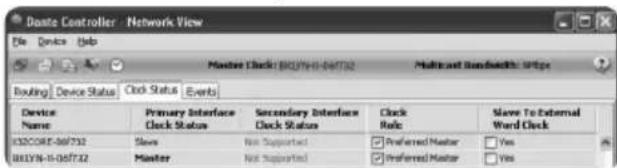

Karte auf Master eingestellt

In thisem Beispiel ist 'Preferred Master' gewählt, wobei 'Slave to External Word Clock' weiterhin nicht abgehakt ist.

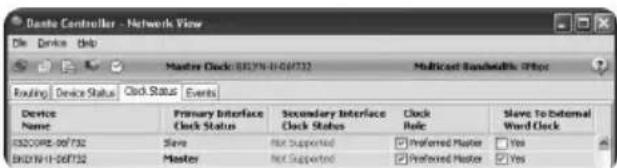

Interne WING Clock auf Master eingestellt

In thisem Beispiel sind 'Preferred Master' und 'Slave to External Word Clock' abgehakt.

Hinweis: Bei beiden Clock-Setupkann die WING-DANTE-Karte in der Dante Controller-Anwendung als spezifischer Chip-Name angezeigt werden (z. B. BKLYN-II-06f732). Im Device View-Fenster des Controllers kann man einen neuen Name zuweisen.

Der Dante Controller ist eine von Audinate bereitgestellte Software-Anwendung, mit der man Audiodaten konfigurieren und in Dante-Netzwerken verteilen kann. Sie ist mit PCs unter Windows sowie mit Apple Macs unter OSX 10.5 nutzbar. Um ein Signalrouting oder Clocking im Netzwerk zu ändern, muss ein Dante Controller auf einem oder mehreren PC/Mac Computern im Dante-Netzwerk installiert sein. Wenn alles für die Verteilung von Audiodaten zwischen Dante-Geräten über das Netzwerk vorkonfiguriert ist, wird kein Dante Controller besteht.

Virtuelle Dante Soundcard

Die Dante Virtual Soundcard ist eine Software-Anwendung, die ihren PC oder Mac in ein Dante-fähiges Gerät verwandelt, mit dem Dante Audiodaten über einen standard Ethernet Port gesendet und empfangen werden können. Es wird keine zusätzliche Hardware besteht. Unter Windows nutzt die Dante Virtual Soundcard das ASIO Audio Interface von Steinberg und ist mit jeder Audio-Anwendung einsetzbar, die ASIO oder WDM unterstützt. Unter Mac OSX nutzt die Dante Virtual Soundcard das standard Core Audio Interface und ist mit fast jeder standard Audio-Anwendung einsetzbar.

Besuchen Sie audinate.com für weitere Hinweise zum Downloads und Lizenzieren dieser Anwendungen.
