BEDIENUNGSANLEITUNG XDANTE BEHRINGER

1. Einleitung. 43
2. Installation 43
3. Anforderungen 43
4. Anschlussplatte 44
5. Anschluss-Szenarien 45
6. X32 Einrichten 49
7. Audinate Software Tools 52

Português

Die mit dem Symbol markierten Anschlüsse

fuhren so viel Spannung, dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Laufsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Laufsprecherstecker mit Drehverriegelung. Alle anderen Installationen oder Modifikationen sollenn nur von qualifiziertem Fachpersonal ausgeführrt werden.

Achtung

Um eine Gefährung durch Stromschlag

auszuschreiben, darfdie Geräteabdeckung bzw.

Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten)dürfen nur von qualifiziertem Personal ausgeführrt werden.

Achtung

Um eine Gefährung durch Feuer bzw. Stromschlag

auszuschreiben, darf these Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollen den Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Achtung

Die Service-Hinweise sind nur durch qualifiziertes

Personal zu befolgen. Um eine Gefährung durch Stromschlag zu vermeiden, führen Sieitte keinerlei Reparaturen an dem Gerat durch, die nicht in der Bedienungsanleitung beschreiben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzufahren.

1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät mit einem trockenen Tuch.
7. Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Veränder).
9. Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei unterscheidlich breite Steckkontakte. Ein geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der zusätzliche Erdungskontakt dient ihrer Sicherheit.

Falls das mitgelieferte Steckerformat nicht zu ihrer Steckdose passt, wenden Sie sichitte an einen Elektriker,damit die Steckdose entsprechend ausgetauscht wird.

1. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sieitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, auf ausreichenden Schutz.
2. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.
3. Sollte der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.
4. Verwenden Sie nur Zusatzgeräte/ Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden Sie nur Wagen, Standvorrichtungen, Stative, Halter oder Tische, die vom

Hersteller benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim BewegenderWagen-Gerätkombination, um Verletzungen durch Stolpem zu vermeiden.

1. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät langere Zeit nicht benutzen.

2. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführten. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß Funktioniert oder auf den Boden gefallen ist.
   17.Korrekte Entsorgung thesees
   Produkts: Dieses Symbol weist darauf
   hin, das Produkt entsprechend der
   WEEE Direktive (2012/19/EU) und der
   jeweiligen nationalen Gesetze nicht
   zusammen mit ihren Haushaltsabfallen
   zu entsorgen. Dieses Produkt solle
   bei einer autorisierten Sammelstelle
   fur Recycling elektrischer und
   elektronischer Geräte (EEE) abgegeben
   werden. Wegen bedenklicher
   Substanzen, die generell mit
   elektrischen und elektronischen Geräten
   in Verbindung stehen, könnte eine
   unsachgemäß Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben.
   Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung thesees Produktstiehe effektive Nutzung natürlicher
   Ressourcen. Für weitere Informationen zur Entsorgung ihrer Geräte bei einer Recycling-Stelle nehmen Sieitte Kontakt zum zuständigen städtischen
   Büro, Entsorgungsamt oder zu ihrem Haushaltsabfallentsorger auf.

3. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches.

4. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.

5. Beachen Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.
6. Verwenden Sie das Gerät in tropischen und/oder gemäßigen Klimazonen.

HAFTUNGSAUSSCHLUSS

MUSIC Group übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. MIDAS, KLARK TEKNIK, LAB GRUPPEN, LAKE, TANNOY, TURBOSOUND, TC ELECTRONIC, TC HELICON, BEHRINGER, BUGERA und DDA sind Warenzeichen oder eingetragene Warenzeichen der MUSIC Group IP Ltd. © MUSIC Group IP Ltd. 2017 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von MUSIC Group gewährten beschränkten Garantie finden Sie online unter music-group.com/warranty.

PT

Instruções de

Segurarca Importantes

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION

RISQUE D'ÉLECTROCUTION!

NE PAS OUVRIR

Aviso!

Terminais marcados com o*simbolo carregam

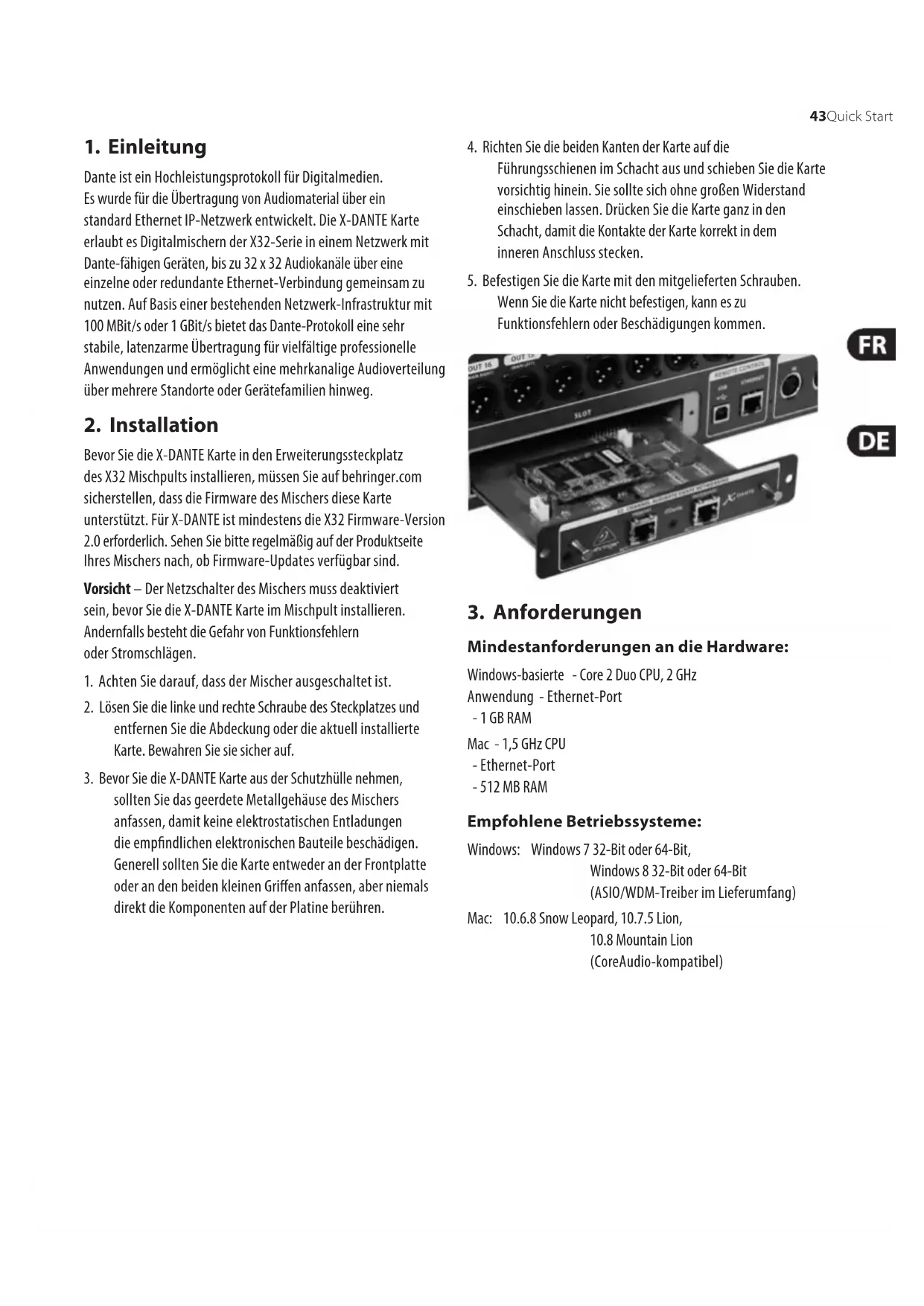

Dante ist ein Hochleistungsprotokoll für Digitalmedien. Es wurde für die Übertragung von Audiomaterial über ein standard Ethernet IP-Netzwerk entwickelt. Die X-DANTE Karte erlaubt es Digitalmischern der X32-Serie in einem Netzwerk mit Dante-fähigen Geräten, bis zu 32 x 32 Audiokanäle über eine einzeln oder redundante Ethernet-Verbindung gemeinsam zu nutzen. Auf Basis einer bestehenden Netzwerk-Infrastruktur mit 100 MBit/s oder 1 GBit/s bietet das Dante-Protekoll eine sehr stabile, latenzarme Übertragung für vielfältige professionelle Anwendungen und erhögt eine mehrkanalige Audioverteilung über mehrere Standorte oder Gerätefamilien hinweg.

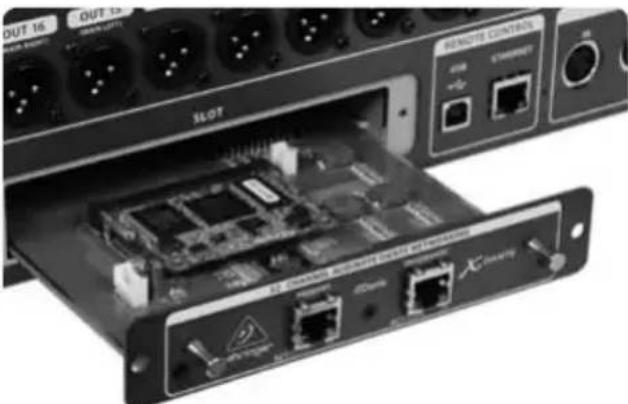

2. Installation

Bevor Sie die X-DANTE Karte in den Erweiterungssteckplatz des X32 Mischpuls installieren, müssen Sie auf behringer.com sicherstellen, dass die Firmware des Mischers diese Karte unterstützt. Für X-DANTE ist mindestens die X32 Firmware-Version 2.0 erforderlich. Sehen Sieitte regelmäßig auf der Produktseite Ihres Mischers nach, ob Firmware-Updates verfügbar sind.

Vorsicht - Der Netzschalter des Mischers muss deaktiviert sein, bevor Sie die X-DANTE Karte im Mischpult installieren. Andernfalls besteht die Gefahr von Funktionsehlern oder Stromschlagen.

1. Achten Sie darauf, dass der Mischer ausgeschaltet ist.
2. Losen Sie die linke und rechte Schraube des Steckplatzes und entfernen Sie die Abdeckung oder die aktuell installierte Karte. Bewahren Sie sie sicher auf.

3. Bevor Sie die X-DANTE Karte aus der Schutzhülle fühmen, sollen den Sie das geerdete Metallgehause des Mischers anfassen, damit keine elektrostatischen Entladungen die empfindlichen elektronischen Bauteile beschädigen. Generell sollen den Sie die Karte entweder an der Frontplatte oder an den beiden kleinen Griffen anfassen, aber niemals direkt die Komponenten auf der Platine berühren.

4. Richten Sie die beiden Kanten der Karte auf die Führungsschienen im Schacht aus und schiben Sie die Karte vorsichtig hinein. Sie sollen sich ohne großen Widerstand einschieben halten. Drücken Sie die Karte ganz in den Schacht, damit die Kontakte der Karte korrekt in dem inneren Anschluss stecken.

5. Befestigen Sie die Karte mit den mitgelieferten Schrauben. Wenn Sie die Karte nicht befestigen, kann es zu Funktionsehlern oder Beschädigungen kommt.

3. Anforderungen

Mindestanforderungen an die Hardware:

Windows-basierte -Core 2 Duo CPU, 2 GHz

Anwendung - Ethernet-Port

-1GB RAM

Mac - 1.5 GHz CPU
- Ethernet-Port
-512 MB RAM

Empfohlene Betriebssysteme:

Windows: Windows 7 32-Bit oder 64-Bit,

Windows 8 32-Bit oder 64-Bit

(ASIO/WDM-Treiber im Lieferumfang)

2x RJ45 Anschlüsse mit integrierten LEDs
ACT/LINK LED (grün) leuchtet grün, wenn eine gültige IP-Netzwerkverbindung besteht.
1 G LED (gelb) leuchtet beim Einsatz in einem 1 GBit/s Netzwerk.
2x petite Griffe (St) zum Entfernen der Erweiterungskarte aus dem Schacht
2x auBere Schrauben zum Befestigen der Karte im Schacht (GröBe: M3 x 6).
3x eingelassene Schrauben zum Befestigen der elektronischen Baugruppe an der Rahmenhalterung. These Schrauben dürfen nicht entfernt werden!

5. Anschluss-Szenarien

5.1 X32 mit X-DANTE Verbindung zum DanteTM Netzwerk

X32 Netzwerk-Router1 PC und andere Dante-fähige

Audiogeräte, z. B. typisches Digitalpult mit Dante-Karte

auf audinate.com finden Sie Infos zu Netzwerk-Routem, die fur den Einsatz mit Dante-Netzwerken geeignet sind

Hierbei erfüllt der PC gleichzeitig 3 Aufgaben - auf ihm lauf:

a) die Dante Controller Software für das Signalrouting
b) die X32-Edit Software für die Fernbedienung des X32
c) die Dante Virtual Soundcard, DVS, zum Aufnehmen/Wiedergeben aller Audiokanäe beider Mischer

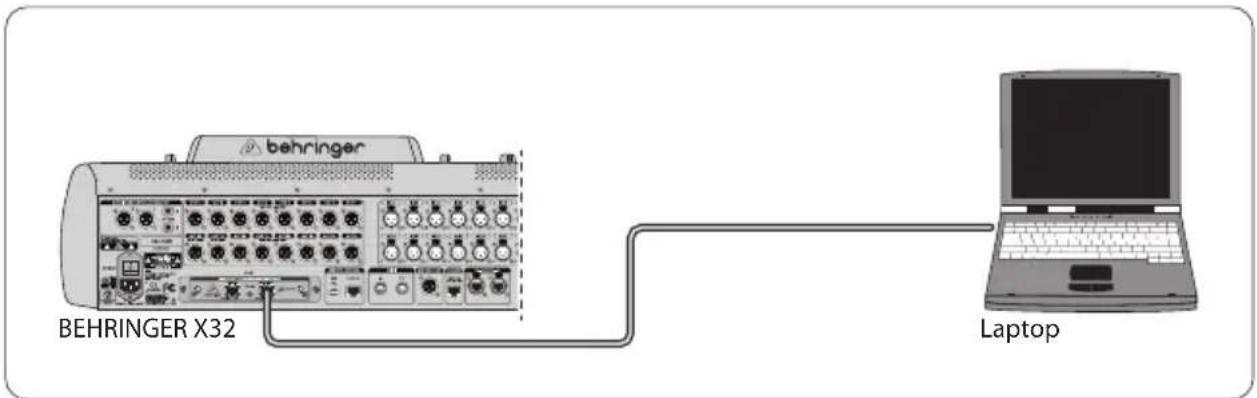

5.2 X32 mit direkter X-DANTE Verbindung zu PC / Mac und Dante Virtual Soundcard

DVS^2 zum Aufnahmen/Wiedergeben von bis zu 32× 32 Kanalen

auf audinate.com finden Sie Infos zur Verwendung und Lizenzierung der Dante Virtual Soundcard

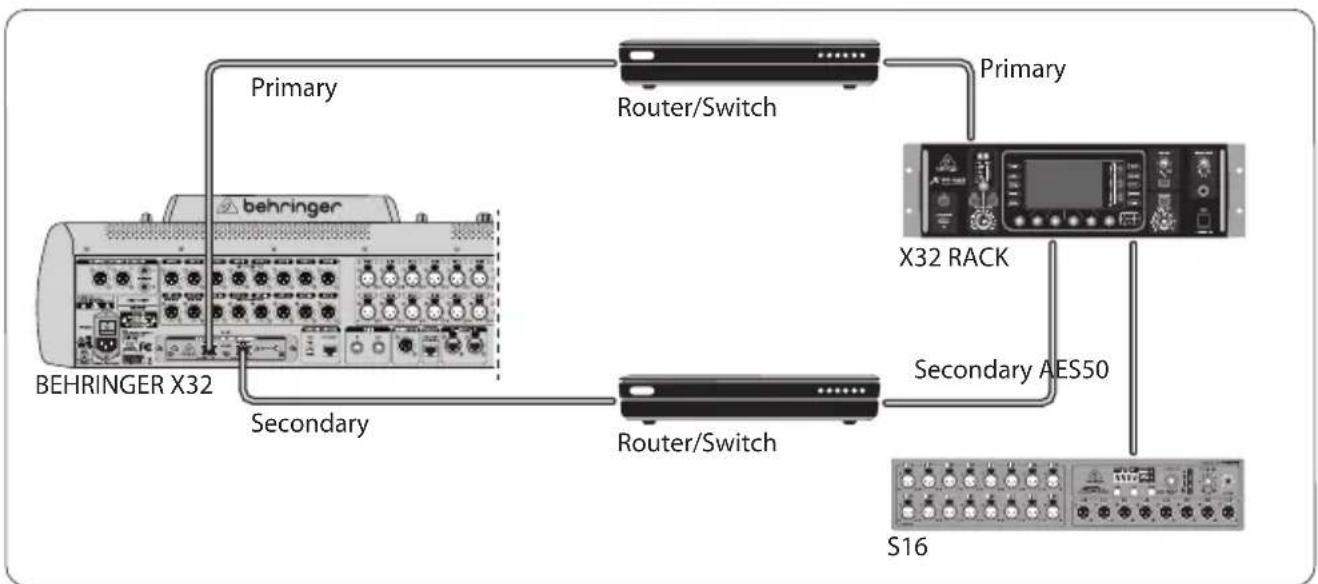

5.3 X32 mit redundanter X-DANTE Netzwerk-Infrasstruktur

X32 zwei separate Routermit unabhängiger

Verkabelung X32 RACK + S16

X32 mit redundanter DANTE Netzwerk-Infrasstruktur

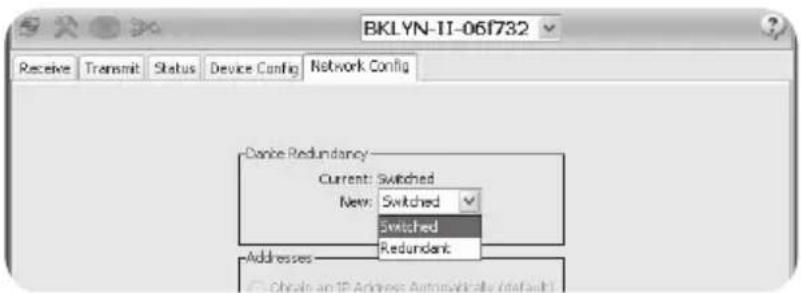

Ändern Sie auf dem Network Config-Tab des Dante Controllers die Option,Switched in,Redundant'.

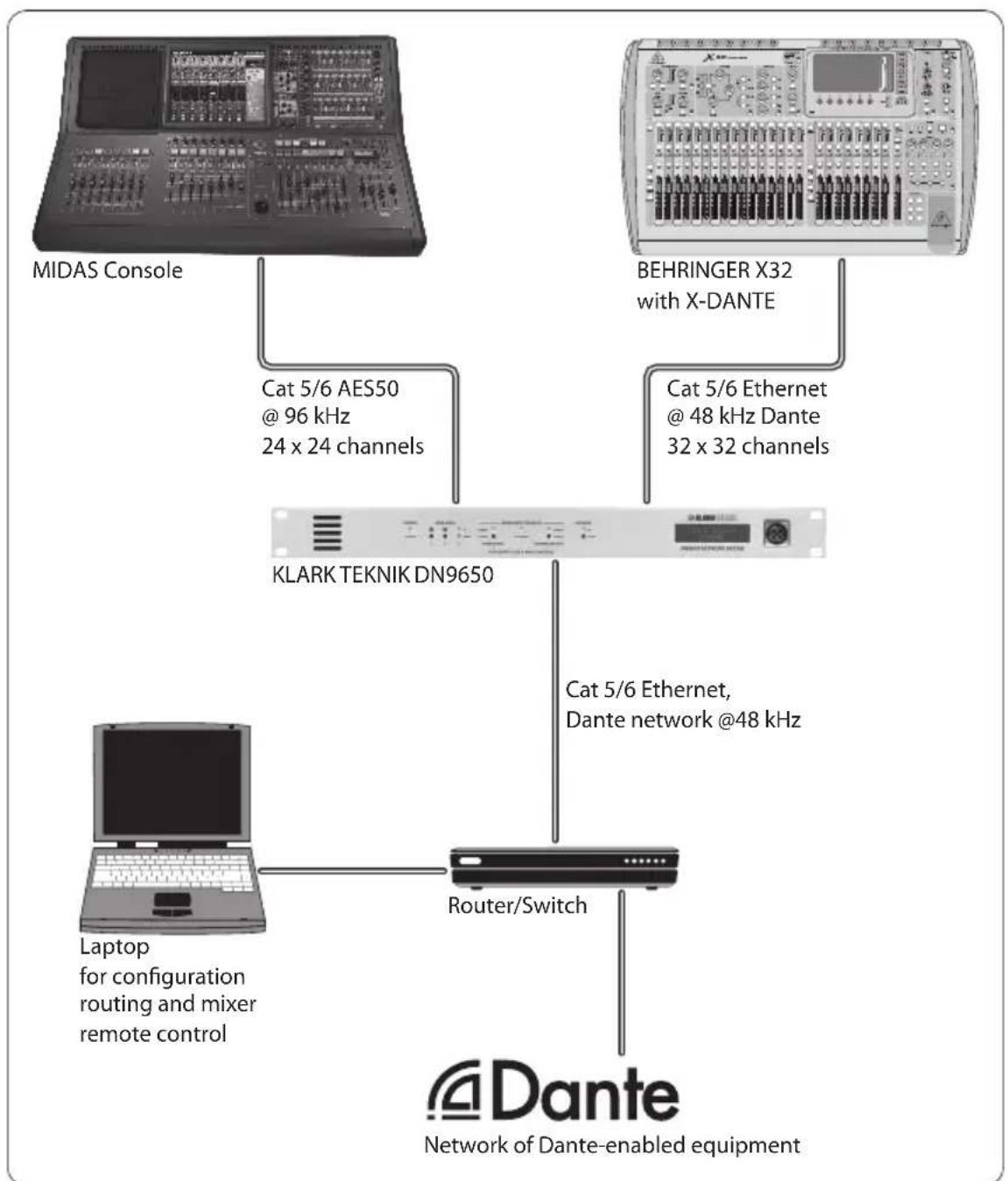

5.4 X32 mit X-DANTE Verbindung zum

Midas PRO2 via DN9650 + CM1

Dante-Karte

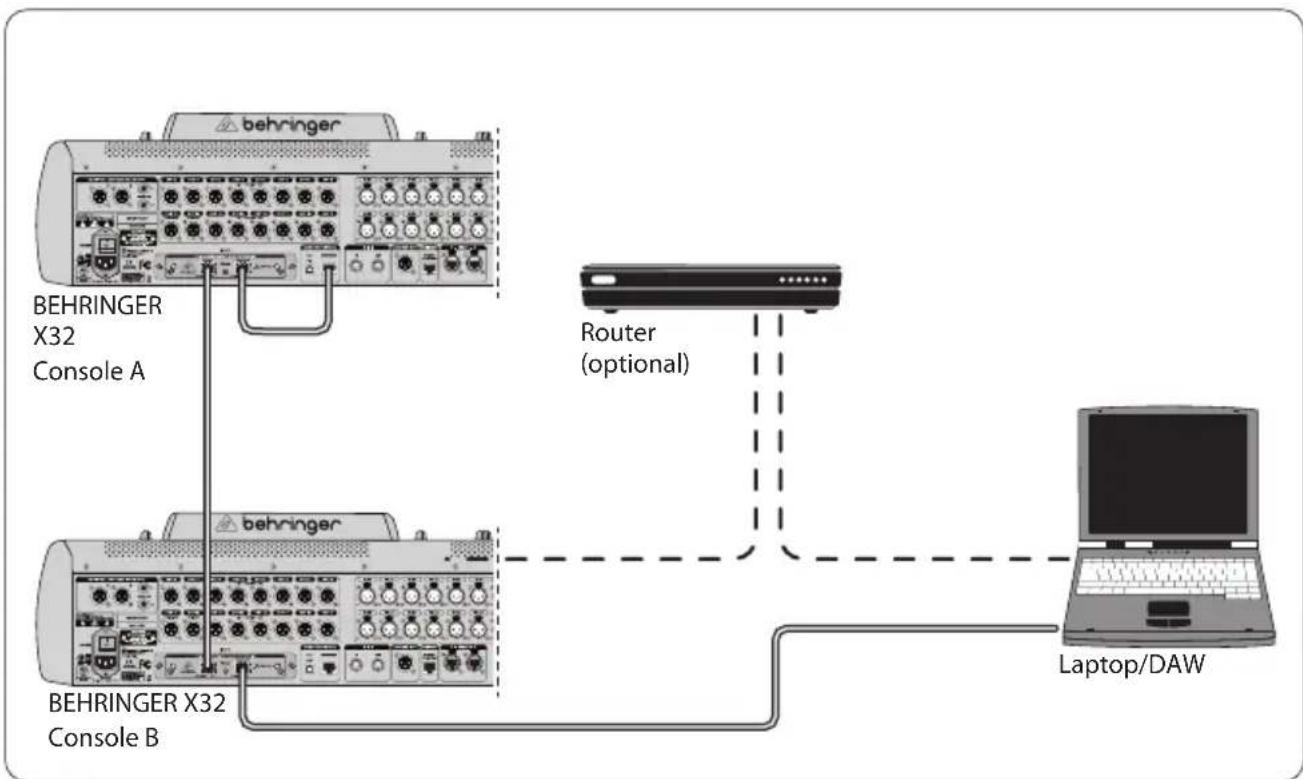

5.5 Zwei X32 Mischpulte mit X-DANTE Verbindung zur DVS für die Aufnahme von 64 gleichzeitigen Spuren

In beiden Pulten müssen X-DANTE Karten installiert sein. Verbinden Sie einen der X-DANTE Ethernet-Ports bei Pult A mit der in Pult B installierten Karte.
- Verbinden Sie den zweiten Port von Pult B entweder direkt mit dem DAW-PC/Mac oder via Netzwerk-Router, auf den die DAW Zugriff hat. Diese Verbindung überträgt alle 64 Kanäle zu und von beiden Pulten.

• Tipp: Die Ethernet-Fernsteuerung des Pults kann über das gleiche Netzwerk erfolgen. Um in thisem Beispiel Pult A fernzusteuern, kann man einfach den Remote-Anschluss von Pult A über ein kurzes Patch-Kabel mit dem freiien Port der X-DANTE verbinden. Da beide Ports der X-DANTE in Pult B bereits belegt sind,.muste man ein separates Kabel zum Netzwerk-Router verlegen.
• Öffnen Sie das Bedienfeld des Dante Virtual Soundcard-Treibers und schalten Sie ihn EIN/ON.
• Starten Sie die Dante Controller Software, um die Patchbay der virtuellen Kanäle zu konfigurieren und die Kanäle zwischen Dante Virtual Soundcard und den Pulten zu routen.

Zwei X32 Mischpulte mit X-DANTE Verbindung zur DVS für die Aufnahme von 64 gleichzeitigen Spuren

6. X32 Einrichten

Die folgenden vier X32 Bildschirme dieren zum Konfigurieren der X-DANTE und der Signale zu/von der Karte.

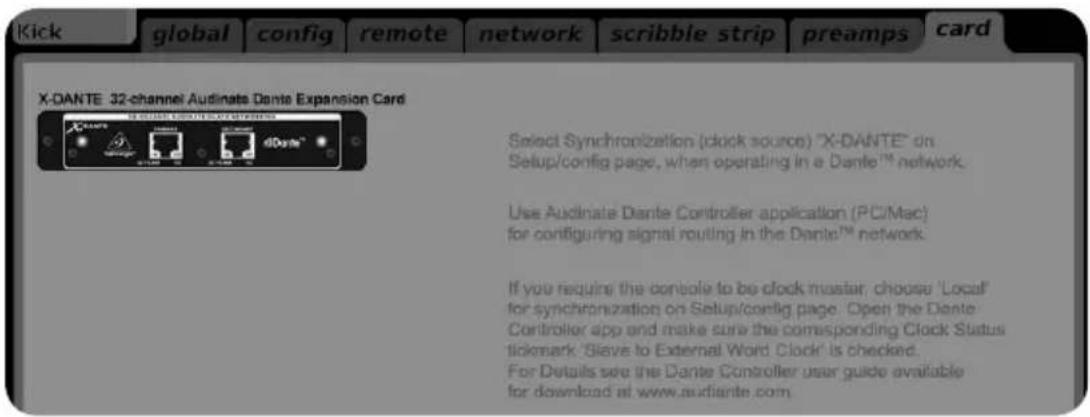

• Wenn die X-DANTE korrekt installiert wurde, werden auf dem SETUP/card-Bildschirm eine Grafik der Karte und Ratschlage zum Einrichten angezeigt.

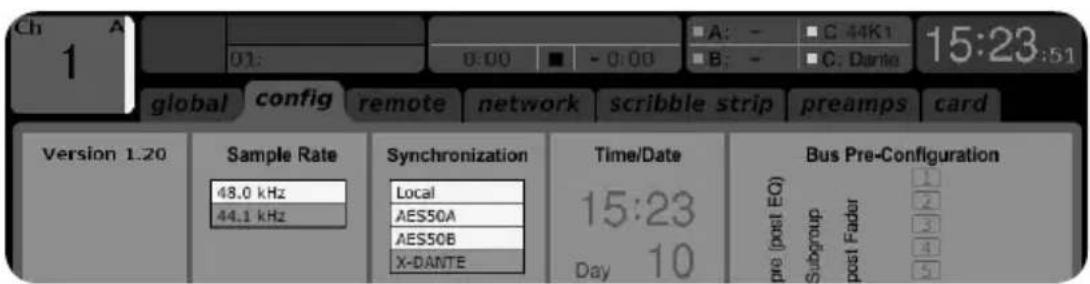

Die SETUP/config-Sections wählte die Synchronisations-Quelle und zeit Status-Infos im obersten,globalen'Bereich an (normalerweise ^ für X-DANTE Card).

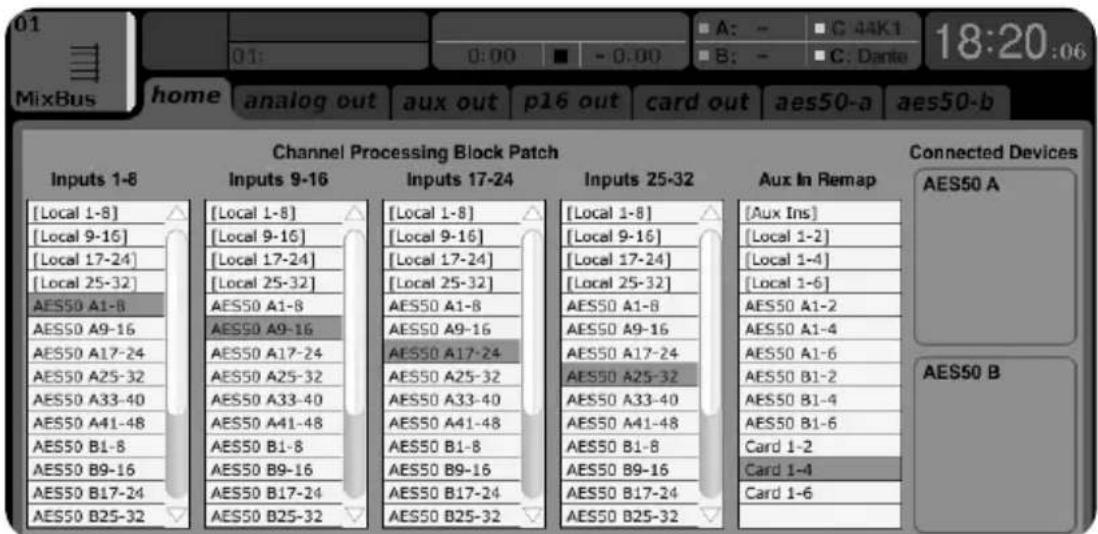

Auf der ROUTING/home-Seite kann man Signale von der X-DANTE Karte zur Eingangskanal-Bearbeitung leiten (z. B. Kanal 1-4 auf Aux In)

50 EXPANSION CARD X-DANTE

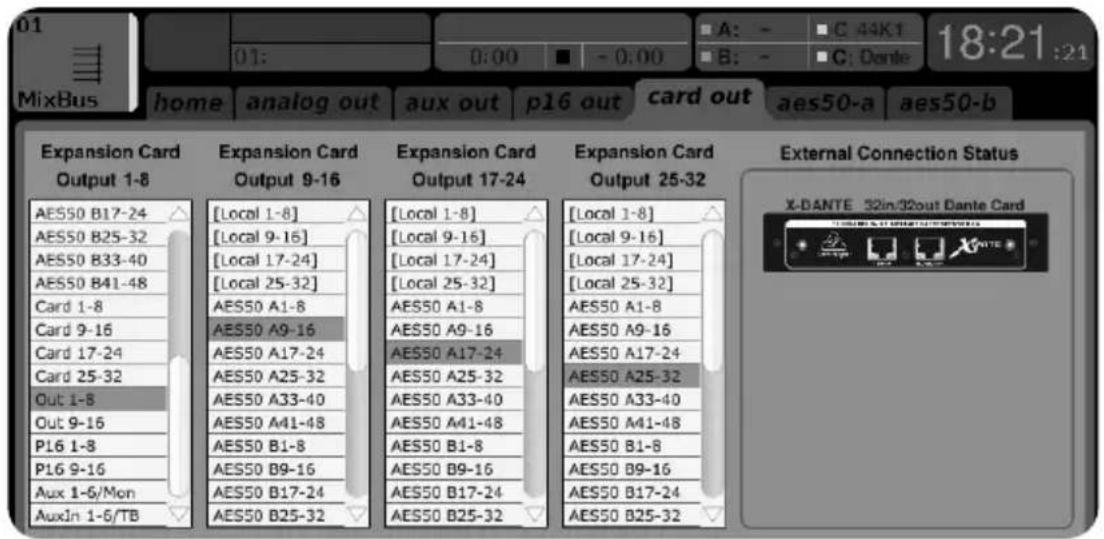

Auf der ROUTING/card out-Seite wählt man Kanalblöcke, die für den Dante Netzwerk-Controller bereitgestellt werden (z. B. 8 Local Outputs und 3 × 8 Signale vom AES50 Port A)

Das Dante Netzwerk-Routing muss ausschließlich mit der Dante Controller Software für Mac/PC konfiguriert werden. Die Signale, die von der Dante Controller Software zur X-DANTE Karte geroutet wurden, können zum Engangskanal-Routing auf der Routing/ Home-Seite des Pults geleitet werden. Ein umfassendes Set

mit Dokumentationen, FAQs und Forums-Ratschlagen zum Konfigurieren der Dante Controller und Dante Virtual Soundcard Software finden Sie auf audinate.com.

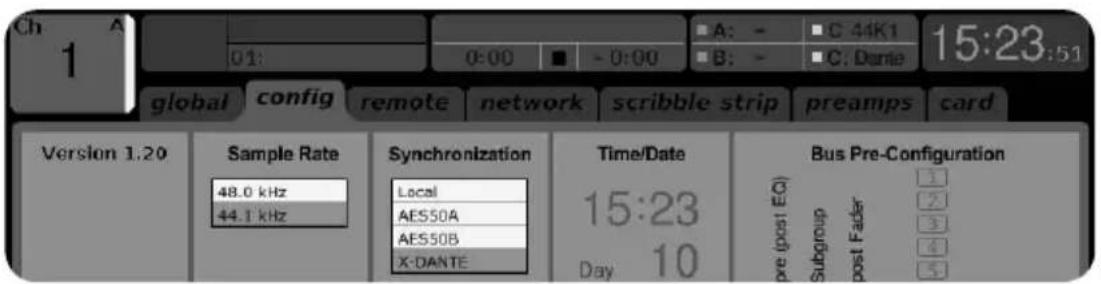

Synchronisation

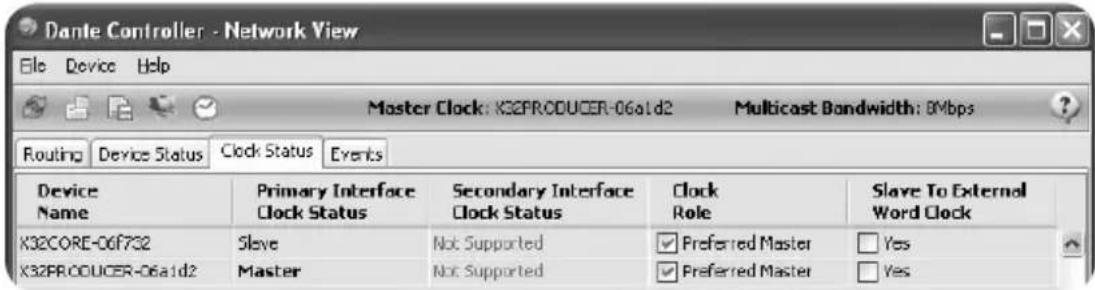

Für das Netzwerk muss eine Master Word Clock-Quelle gewählt werden. Die X-DANTE Brooklyn II VCX0 Clock ist extrem störungsarm. In thisem Fall sollte die Setup/Config-Seite wie folgt ausgehen:

Achten Sie auf die Statuszeile, in der „C: 44K1" und ein grüne Signal die korrekte Synchronisation von 44.1 kHz zur Karte anziegt.

Das zweite grüne Signal „C: Dante" zeigt die korrekte Installation der X-DANTE Karte an. Die Dante Controller Software konfiguriert das Netzwerk für den Einsatz der X-DANTE VCXO Clock in dieser Anwendung. Siehe X32 PRODUCER-Zeile, die im folgenden Beispiel für Clock Status Master konfiguriert ist:

Hinweis: Die Auswahlbloxen für, Slave to External Word Clock' sind bei dieser Anwendung nicht abgehakt.

Alternative Synchronisation:

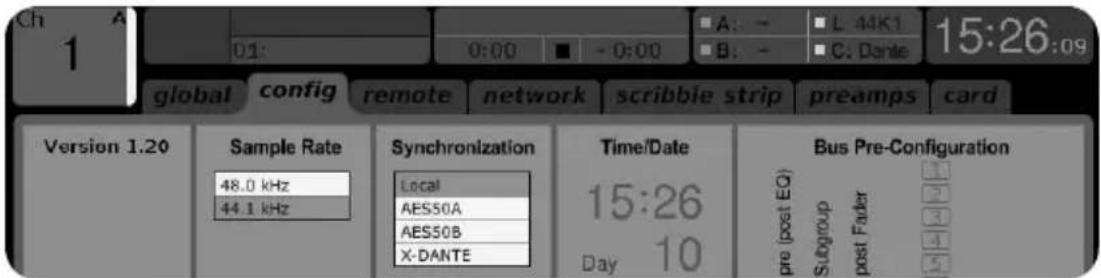

Verwenden Sie die interne X32 Clock als Master Clock. In dieser Fall sollte die Setup/Config-Sections wie folgt ausgehen:

In der Statuszeile wird „L 44K1" und ein grüne Signal für Local (internal) Clock von 44.1 kHz angezeigt.

Das zweite grüne Signal „C: Dante" zeigt die korrekte Installation der X-DANTE Karte an.

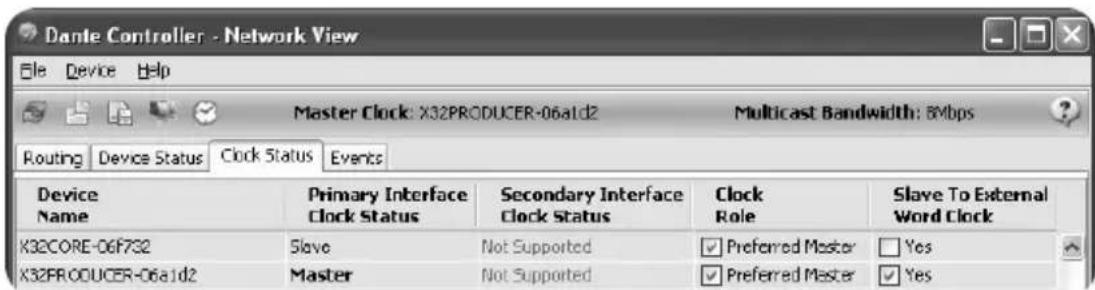

Dante Controller muss bei dieser Anwendung jetzt für „Slave to External Word Clock" konfiguriert werden. Siehe X32 PRODUCER-Zeile, in der in diesen Beispiel Master konfiguriert ist:

52 EXPANSION CARD X-DANTE

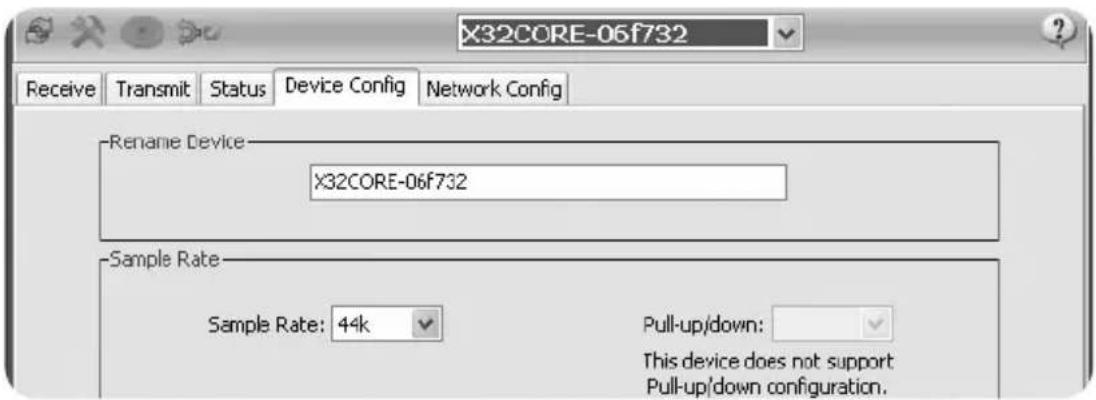

Dante-Geräte in der „Device Name“-Spalte umbenennen Als Voreinstellung wird die X-DANTE Karte in der Controller Software eventuell als „BKLYN-II-06f732“ angezeigt. Die letzten sechs Ziffern stellen einen Teil der Ethernet MAC-Adresse der Karte dar. Im Rename Device-Feld des Controllers kann man dem Netzwerk-Gerät jedoch einen anschaulicheren Name zuweisen, siehe Beispiel unter.

Dante Controller ist eine von Audinate bereitgestellte Software, mit der Nutzer Audiomaterial in Dante-Netzwerken konfigurieren und routen können. Sie ist für PCs unter Windows und Apple Macs unter OSX 10.5. verfügbar. Dante Controller muss auf einem oder mehreren PCs/Macs im Dante-Netzwerk installiert sein, damit man ein beliebiges Signalrouting oder Clocking im Netzwerkändern kann. Dante Controller wird nicht benötigt, wenn alles für die Verteilung von Audiomaterial zwischen Dante-Geräten im Netzwerk vorkonfiguriert ist.

Dante Virtual Soundcard

Dante Virtual Soundcard ist eine Software, die ihren PC oder Mac in ein Dante-fahiges Gerät verwandelt, damit es Dante-Audiomaterial über den standard Ethernet-Port senden und empfangen kann. Es ist keine zusätzliche Hardware erforderlich. Bei Windows verwendet Dante Virtual Soundcard das ASIO Audio Interface von Steinberg und kann mit jeder Audio-Software eingesetzt werden, die ASIO oder WDM unterstützen. Bei Mac OSX verwendet Dante Virtual Soundcard das standard Core Audio Interface und kann von fast jeder standard Audio-Software benutzt werden.

WeitereInfos zumHerunterladenz undLizenzieren dieser AnwendungenfindenSieaufaudinate.com.
