BEDIENUNGSANLEITUNG PNTS 1500 C4 PARKSIDE

Originalbetriebsanleitung

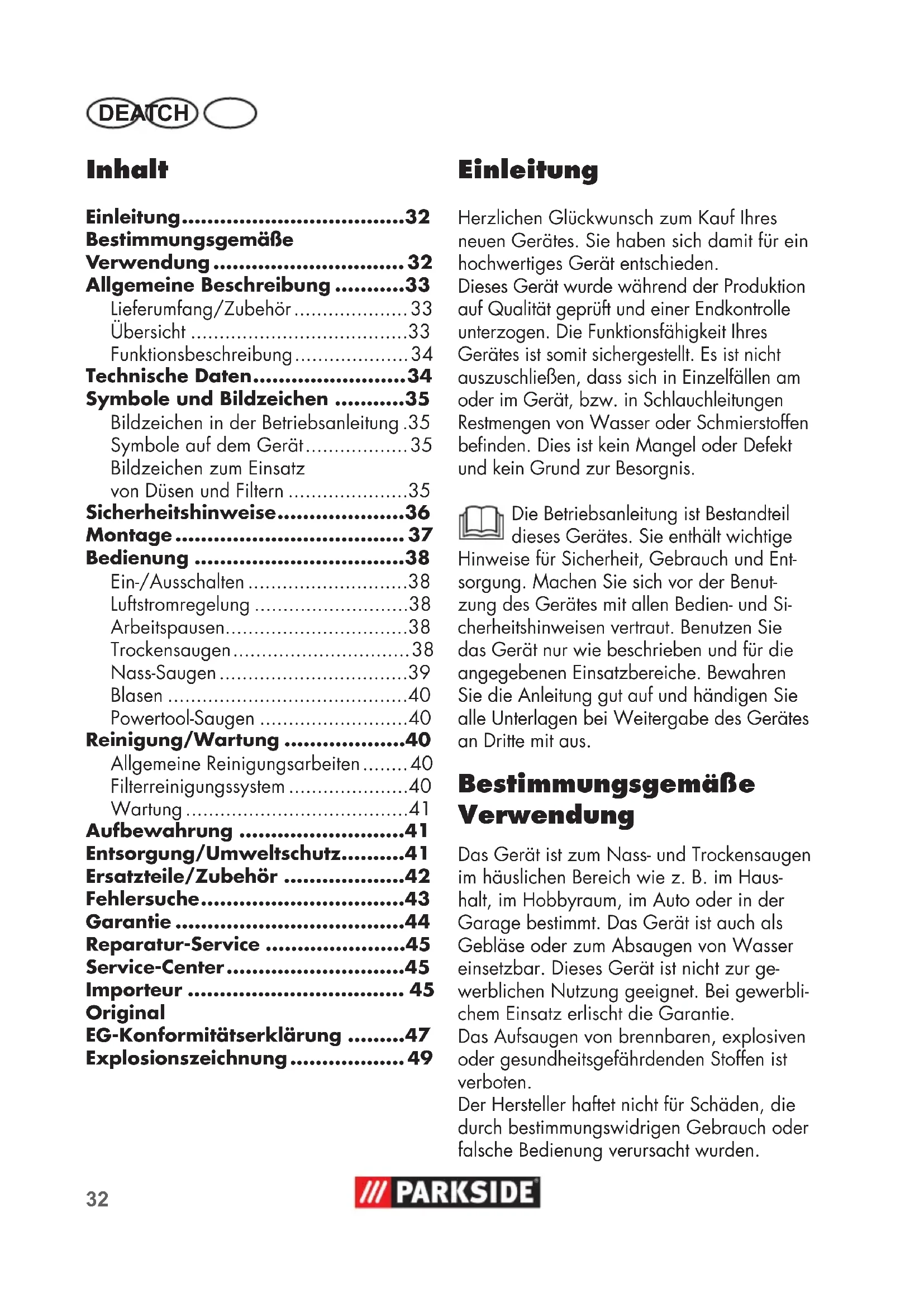

• BE32 DE AT CH Inhalt Einleitung p. 32
• Bestimmungsgemäße Verwendung p. 32
• Allgemeine Beschreibung p. 33
• Lieferumfang/Zubehör p. 33
• Übersicht p. 33
• Funktionsbeschreibung p. 34
• Technische Daten p. 34
• Symbole und Bildzeichen p. 35
• Bildzeichen in der Betriebsanleitung .35 Symbole auf dem Gerät p. 35
• Bildzeichen zum Einsatz von Düsen und Filtern p. 35
• Sicherheitshinweise p. 36
• Montage p. 37
• Bedienung p. 38
• Ein-/Ausschalten p. 38
• Luftstromregelung p. 38
• Arbeitspausen p. 38
• Trockensaugen p. 38
• Nass-Saugen p. 39
• Blasen p. 40
• Powertool-Saugen p. 40
• Reinigung/Wartung p. 40
• Allgemeine Reinigungsarbeiten p. 40
• Filterreinigungssystem p. 40
• Wartung p. 41
• Aufbewahrung p. 41
• Entsorgung/Umweltschutz p. 41
• Ersatzteile/Zubehör p. 42
• Fehlersuche p. 43
• Garantie p. 44
• Reparatur-Service p. 45
• Service-Center p. 45
• Importeur p. 45
• Original EG-Konformitätserklärung p. 47
• Explosionszeichnung Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen benden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis. Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Ent- sorgung. Machen Sie sich vor der Benut- zung des Gerätes mit allen Bedien- und Si- cherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Anleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus. Bestimmungsgemäße Verwendung Das Gerät ist zum Nass- und Trockensaugen im häuslichen Bereich wie z.B. im Haus- halt, im Hobbyraum, im Auto oder in der Garage bestimmt. Das Gerät ist auch als Gebläse oder zum Absaugen von Wasser einsetzbar. Dieses Gerät ist nicht zur ge- werblichen Nutzung geeignet. Bei gewerbli- chem Einsatz erlischt die Garantie. Das Aufsaugen von brennbaren, explosiven oder gesundheitsgefährdenden Stoffen ist verboten. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.33 AT CHDE Allgemeine Beschreibung Die Abbildungen nden Sie auf der vorderen und hinteren Aus- klappseite. Lieferumfang/Zubehör Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist: Das Gerät wird mit aufgesetztem Motor- kopf ( p. 49

3) geliefert. Zum Abnehmen des

Motorkopfes öffnen Sie die Verschlussclips

5). Entsorgen Sie das Verpackungsmaterial ordnungsgemäß. 3 Motorkopf 6 Behälter 8 5 Lenkrollen 14 Faltenlter mit Verschlussdeckel (14a) (bereits montiert) 15 Papierlterbeutel 16 Schaumstoff-Filter 17 Zubehörbeutel 18 Handgriff mit Luftregulierung 19 Teleskopsaugrohr 21 Saugschlauch 22 Powertool-Schlauch 23 Powertool-Reduzierstück 24 Bodendüse zum Trockensaugen 25 Bodendüse zum Nass-Saugen 26 Fugendüse 27 Polsterdüse 28 Autodüse 29 2 Haltebügel 8b 5 Kreuzschlitzschrauben - Betriebsanleitung Übersicht Gehäuse 1 Tragegriff 2 Filterreinigungstaste 3 Motorkopf mit Zubehöraufnahme (3a) 4 Luftstromregler 5 Verschlussclip 6 Behälter 7 Netzanschlussleitung 8 5 Lenkrollen mit Zubehöraufnah- men (8a) 9 Schraubdeckel zum Ablassen von Flüssigkeit 10 Sauganschluss 11 Gerätesteckdose 12 Anschluss Blasen 13 Ein-/Ausschalter Filter 14 Faltenlter mit Verschlussdeckel (14a) zum Trockensaugen (bereits montiert) 15 Papierlterbeutel zum Saugen von Grobschmutz 16 Schaumstoff-Filter (Nasslter) zum Nass-Saugen Zubehör 17 Zubehörbeutel 18 Handgriff mit Luftregulierung 19 Teleskopsaugrohr 20 Saugrohr-Halter 21 Saugschlauch mit Raste (21a) 22 Powertool-Schlauch 23 Powertool-Reduzierstück zum Anschluss von Elektrowerk- zeugen für die Staubabsaugung.34 DE AT CH Düsen 24 Bodendüse zum Trockensaugen 25 Bodendüse zum Nass-Saugen 26 Fugendüse 27 Polsterdüse 28 Autodüse 29 2 Haltebügel 8b 5 Kreuzschlitzschrauben 3b Filterkorb 30a Obere Halterung für Netzan- schlussleitung 30b Untere Halterung für Netzan- schlussleitung Funktionsbeschreibung Der Nass- und Trockensauger ist mit einem stabilen Edelstahlbehälter zur Schmutzauf- nahme ausgestattet. Die Lenkrollen erlau- ben eine große Wendigkeit des Gerätes. Beim Nass-Saugen erfolgt die Abschaltung des Saug-Luftstroms durch einen Schwim- mer, wenn der Behälter voll ist. Zusätzlich besitzt das Gerät eine Blasfunktion und eine Gerätesteckdose zum Anschluss für Elektro-Werkzeuge bis ca. 2200 Watt. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Technische Daten Gerät ........................PNTS 1500 C4 Netzspannung (U) ........ 220-240 V~, 50 Hz Bemessungs-Aufnahme des Saugers (P) .......................... 1500 W Max. zulässige Belastung der Gerätesteckdose (Pmax.) ............. 2200 W Summe aus Bemessungs-Aufnahme Sauger und max. Belastung Gerätesteckdose (Psum.) ............. 3700 W Schutzklasse .......................................... I Schutzart .........................................IPX4 Länge Netzanschlussleitung .................6 m Inhalt des Behälters (brutto) ................ 30 l Gewicht (inkl. aller Zubehörteile) .. ca. 8,8 kg Schalldruckpegel (L

=3 dB Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Ge- währ. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.35 AT CHDE Symbole und Bildzeichen Bildzeichen in der Betriebs- anleitung Gefahrenzeichen mit Anga- ben zur Verhütung von Perso- nen- oder Sachschäden. Gebotszeichen mit Angaben zur Verhütung von Schäden. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Ge- rät. Symbole auf dem Gerät Elektrogeräte gehören nicht in den Hausmüll. Umschalten Zusatzgerät + Sauger Max. Belastung der Gerätesteckdose Gerätesteckdose für Elektrowerkzeuge Hinweis auf Filterreinigungssystem Bildzeichen zum Einsatz von Düsen und Filtern Düse zum Saugen von Teppichen. Düse zum Saugen von glatten Flä- chen und Hartböden. Düse zum Saugen von Staub und Schmutz aus Fugen und Ritzen. Düse speziell zum Saugen von Pols- tern und Matratzen. Düse speziell für die Autoreinigung. Zum Aufsaugen von Flüssigkeiten geeignet. Nicht zum Aufsaugen von Flüssigkeiten geeignet. Zum Aufsaugen von trockenem Schmutz aus Haushalt, Garage und Werkstatt. Zum Aufsaugen von Feinstaub wie z.B. Steinstaub und Holzstaub.36 DE AT CH Sicherheitshinweise Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grund- sätzliche Sicherheitsmaßnah- men zu beachten: So vermeiden Sie Unfälle und Ver- letzungen:

Dieses Gerät kann von Kindern ab 8Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Man- gel an Erfahrung und Wissen benutzt werden, wenn sie be- aufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beauf

sichtigung durchgeführt werden.

• Hinterlassen Sie ein betriebsbe- reites Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Menschen und Tiere dürfen mit dem Gerät nicht abgesaugt wer- den.

• Saugen Sie keine heißen, glü- henden, brennbaren, explosiven oder gesundheitsgefährdenden Stoffe auf. Dazu zählen unter anderem heiße Asche, Benzin, Lösungsmittel, Säuren oder Lau- gen. Es besteht Brand- und Ver- letzungsgefahr.

• Düsen und Saugrohr dürfen beim Arbeiten nicht in Kopfhöhe kommen. Es besteht Verletzungs- gefahr. So vermeiden Sie Unfälle und Ver- letzungen durch elektrischen Schlag:

• Achten Sie darauf, dass die Netzanschlussleitung nicht durch Ziehen über scharfe Kanten, Ein- klemmen oder Ziehen beschä- digt wird.

• Überprüfen Sie vor jeder Benut- zung die Netzanschlussleitung und das Verlängerungskabel auf Schäden und Alterung. Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abge- nutzt ist.

• Wenn die Anschlussleitung die- ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker: - wenn das Gerät nicht verwen- det wird, - bevor das Gerät geöffnet wird, - bei allen Wartungs- und Reini- gungsarbeiten, - wenn die Anschlussleitung be- schädigt oder verheddert ist.

• Benutzen Sie die Netzanschluss- leitung nicht, um den Stecker aus der Steckdose zu ziehen oder um das Gerät zu ziehen. Schüt- zen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kan- ten.37 AT CHDE

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

• Schließen Sie das Gerät nur an eine Steckdose an, die mit min- destens 16A abgesichert ist.

• Schließen Sie das Gerät an eine Steckdose mit Fehlerstrom- Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfehler- strom von nicht mehr als 30 mA an.

• Setzen Sie das Gerät nicht dem Regen aus. Achtung! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Perso- nenschäden:

• Achten Sie darauf, dass das Gerät korrekt zusammengebaut ist und die Filter in der richtigen Position sind.

• Arbeiten Sie nicht ohne Filter. Das Gerät könnte beschädigt werden.

• Benutzen Sie nur Ersatz- und Zu- behörteile, die von unserem Ser- vice-Center geliefert und emp- fohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

• Lassen Sie Reparaturen nur durch von uns ermächtigte Kun- dendienststellen ausführen.

• Beachten Sie die Hinweise zur Reinigung und Wartung des Ge- rätes.

• Bewahren Sie das Gerät an einem trockenen Ort und außer- halb der Reichweite von Kindern auf. Montage Ziehen Sie den Netzstecker. Gefahr durch elektrischen Schlag.

1. Stecken Sie die Lenkrollen (8) mit

Zubehöraufnahmen (8a) auf die Unterseite des Behälters (6) auf und xieren Sie diese mit den beiliegenden Kreuzschlitzschrau- ben (8b).

2. Setzen Sie den Motorkopf (3)

auf den Behälter (6) auf und verschließen Sie ihn mit den Ver- schlussclips (5).

3. Drücken Sie die Enden der Halte-

bügel (29) leicht zusammen und klicken Sie diese in den Motor- kopf (3) ein.

4. Montieren Sie das Zubehör:

- Schieben Sie den Saugschlauch (21) in den Sauganschluss (10), er rastet ein. Zum Entnehmen drücken Sie die Raste (21a) und ziehen Sie den Saugschlauch (21) heraus. - Montieren Sie den Handgriff mit Luftregulierung (18). - Montieren Sie das Teleskop- saugrohr (19) (Knopf am Tele- skopsaugrohr in Richtung drücken und auf die gewünschte Länge auseinanderziehen). - Montieren Sie die gewünschte Düse ( 24-28). Saugen Sie nie ohne Filter! Zubehör wie Fugendüse ( 26), Polsterdüse (

28) können direkt auf den

Handgriff mit Luftregulierung (18) aufgesteckt werden.38 DE AT CH Bedienung Wickeln Sie den Saugschlauch (

21) zum Arbeiten ganz ab.

Ein-/Ausschalten Stecken Sie den Netzstecker des Gerätes ein. Für die Staubabsaugung stecken Sie den Netzstecker des Elektro- Werkzeuges in die Gerätesteckdo- se ( 11). Schließen Sie nur Elektro-Werkzeuge bis zu einer Leistung von ca.2200Watt an. Einschalten Sauger (Dauerbetrieb): Kippen Sie den Ein-/Ausschalter (

Position „I“. Einschalten Elektro-Werkzeug + Sauger:

1. Kippen Sie den Ein-/Aus-

2. Schalten Sie das Elektro-Werkzeug ein.

Beim Einschalten des Elektro-Werk- zeuges schaltet sich automatisch der Sauger zu. Nach dem Ausschalten des Elektro-Werkzeuges schaltet der Sauger zeitverzögert ab. Ausschalten Sauger: Kippen Sie den Ein-/Ausschalter (

Position „0“. Luftstromregelung Stellen Sie durch Drehen am Luftstromregler

4) den Luftstrom stufenlos ein.

MIN: minimaler Luftstrom MAX: maximaler Luftstrom Arbeitspausen Zur Aufbewahrung der zusammengesetzten Sauggarnitur während einer Arbeitspause können Sie

das Teleskopsaugrohr (19) zusammen- schieben und den Saugrohr-Halter (20) in die Zubehöraufnahme (3a) am Mo- torkopf (3) stecken;

das Teleskopsaugrohr (19) in den Hal- tebügel (29) einlegen. Trockensaugen Bei Lieferung des Gerätes ist der Faltenlter (14) bereits montiert. Saugen mit dem Faltenlter:

1. Zum Trockensaugen setzen Sie den

Faltenlter (14) auf den Filterkorb (3b) am Motorkopf (3) auf. Dabei muss die nach oben gewölbte Dichtlippe vom Motorkopf wegzeigen.

2. Setzen Sie den Verschlussdeckel (14a)

auf und verriegeln Sie ihn durch eine leichte Drehung: Verschlussdeckel verriegeln Verschlussdeckel entriegeln Saugen mit dem Papierlter- beutel: Damit sich der Faltenlter nicht zu schnell zusetzt, empfehlen wir die zusätzliche Verwendung des Pa- pierlterbeutels (braun).

1. Montieren Sie den Faltenlter (14).

2. Knicken Sie die seitlichen Laschen am

Papierlterbeutel (15) an der Perforati- on nach unten.39 AT CHDE

3. Falten Sie den Papierlterbeutel (15)

komplett auf und stülpen Sie diesen über den innen liegenden Einsaugstut- zen des Sauganschlusses (10). Der Dichtungsring an der Filterbeutelöff- nung muss den Steg am Einsaugstutzen vollständig umschließen. Optional ist ein Feinstaublterbeutel aus Vlies erhältlich, der anstelle des im Lieferumfang enthaltenen Papier- lterbeutels verwendet werden kann (siehe „Ersatzteile/Zubehör“). Saugen mit dem Trockenlter (Textillterbeutel, optional er- hältlich): Der optional erhältliche reißfeste Textill- terbeutel (siehe „Ersatzteile/Zubehör“) ist zum Saugen von grobem Schmutz geeig- net.

1. Setzen Sie den Schaumstofflter (

16) auf den Filterkorb ( 3b) am

3) auf (siehe „Nass-

2. Stülpen Sie den blauen Textillterbeutel

über den Filterkorb. Saugen von Feinstäuben: Bei bestimmten Absaugvorgängen (z.B.Schleifen von Farben und Lacken, Fräsen oder Bohren von Mauerwerk, Schleifen oder Bohren von Hartholz) kön- nen gesundheitsschädliche Stäube entste- hen. Für diese Feinstäube empfehlen wir den Einsatz folgender Filterkombinationen:

2. Feinstaublterbeutel aus Vlies (weiß,

optional erhältlich siehe „Ersatzteile/ Zubehör“), der anstelle des im Liefer- umfang enthaltenen Papierlterbeutels (15) verwendet wird. Nass-Saugen Zum Nass-Saugen oder Wasser absaugen setzen Sie den Schaumstoff-Filter (16) auf den Filterkorb (3b) am Motorkopf (3) auf.

1. Um das Einreißen des Schaumstoff-

Filters (16) zu vermeiden: - Setzen Sie nur einen trockenen Filter ein. - Schlagen Sie den Rand des Filters zum Einsetzen etwas um und rollen Sie ihn danach wieder zurück.

2. Absaugen (Abpumpen): Tauchen Sie

18) in das Wasserbehältnis

ein und saugen Sie das Wasser ab.

3. Entleeren Sie den Behälter sofort nach

dem Absaugen, da er nicht zum Auf- bewahren von Flüssigkeiten konstruiert ist (siehe „Reinigung/Wartung“). Stellen Sie sich nicht in das abzusaugende Wasser. Gefahr durch elektrischen Schlag. Ist der Behälter ( 6) voll, schließt ein Schwimmer die Saugöffnung, der Saugvorgang wird unterbro- chen. Schalten Sie das Gerät ab, ziehen Sie den Stecker aus der Steckdose und leeren Sie den Behälter (siehe „Reinigung/Wartung“). Schalten Sie das Gerät bei Schaum- oder Flüssigkeitsaustritt sofort aus.40 DE AT CH Blasen

1. Zum Blasen schieben Sie den Saug-

schlauch (21) in den Anschluss Blasen (12), er rastet ein (Betrieb ohne Verwen- dung eines Filters).

2. Zum Entnehmen drücken Sie die Raste

(21a) und ziehen Sie den Saugschlauch (21) heraus. Powertool-Saugen Der Powertool-Schlauch eignet sich

• zum Reinigen schwer zugänglicher Stel- len;

• zum Anschluss von Elektrowerkzeugen für die Staubabsaugung.

1. Stecken Sie das dickere Ende des

Powertool-Schlauches (22) direkt auf den Saugschlauch (21) und das andere Ende auf das beiliegende Reduzierstück (23).

2. Sie können nun Saugdüsen aufstecken

oder ein Elektrowerkzeug anschließen. Das Reduzierstück (23) passt auch direkt auf den Saugschlauch (21) (Staubabsaugung ohne Powertool- Schlauch). Reinigung/Wartung Ziehen Sie den Netzstecker. Gefahr durch elektrischen Schlag. Allgemeine Reinigungsarbeiten Spritzen Sie das Gerät nicht mit Wasser ab und verwenden Sie keine scharfen Reinigungs- bzw. Lösungsmittel. Das Gerät könnte beschädigt werden.

• Leeren Sie nach dem Betrieb den Behälter (

6) aus: Die aufgesaugte

Flüssigkeit können Sie nach Öffnen des Schraubdeckels (

• Reinigen Sie den Behälter (

einem feuchten Lappen oder Schwamm.

• Waschen Sie den Schaumstoff-Filter

16) mit lauwarmem Wasser und

Seife aus und lassen Sie ihn trocknen.

• Klopfen Sie den Faltenlter (

und reinigen Sie ihn mit einem Pinsel oder Handfeger.

• Tauschen Sie einen vollen Papierlter- beutel (

15) aus (Nachbestellung

siehe „Ersatzteile/Zubehör“).

• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie z.B. eine defekte Netzanschluss- leitung und lassen Sie diese reparieren oder ersetzen. Filterreinigungssystem Bei nachlassender Saugleistung können Sie mit Hilfe des Filterreinigungssystems eine Verbesserung der Saugleistung erzielen. Betätigen Sie die Filterreinigungstaste nur, wenn der Faltenlter ( 14) eingesetzt ist.41 AT CHDE Stecken Sie den Netzstecker des Gerätes ein.

1. Kippen Sie den Ein-/Ausschalter (13) in

2. Drehen Sie den Luftstromregler (4) in

3. Drücken Sie mit Hilfe des Handgriffes

(18) die Filterreinigungstaste (2) nach unten und halten diese 3-4 Sekunden gedrückt.

4. Wiederholen Sie den Vorgang noch

zwei Mal. Wartung Das Gerät ist wartungsfrei. Aufbewahrung

1. Wickeln Sie die Netzanschlussleitung

(7) um die Halterungen (30a+b) auf der Rückseite des Gerätes.

2. Wickeln Sie den Saugschlauch (21) um

den Motorkopf (3). Die beiden Haltebü- gel (29) xieren den Saugschlauch.

3. Schieben Sie das Teleskopsaugrohr

(19) zusammen und stecken Sie den Saugrohr-Halter (20) in die Zubehörauf- nahme (3a) am Motorkopf (3).

4. Zur Aufbewahrung der kleineren Zube-

hörteile dienen die Zubehöraufnahmen (8a) an den Lenkrollen (8) und der bei- liegende Zubehörbeutel (17).

5. Bewahren Sie das Gerät an einem

trockenen Ort (empfohlene Umgebungs- temperatur 15 - 30°C) und außerhalb der Reichweite von Kindern auf. Entsorgung/ Umweltschutz Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu. Elektrogeräte gehören nicht in den Hausmüll. Geben Sie das Gerät an einer Verwer- tungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center. Die Entsorgung Ihrer defekten eingesende- ten Geräte führen wir kostenlos durch.42 DE AT CH Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 45). Halten Sie die unten genannten Bestellnummern bereit. Position Position Bezeichnung Einsatz Bestell-Nr. Betriebs- Explosions- anleitung zeichnung 5 5 2 Verschlussclips 91104545 8 11 Lenkrolle mit Zubehöraufnahme, 1 Stück 91104547 9 9 Schraubdeckel 91104546 14 24 Faltenlter mit Verschlussdeckel 91092030 15 25 Papierlterbeutel, braun, 5er Pack 30250133 16 23 Schaumstoff-Filter, 3er Pack 30250100 18 13 Handgriff mit Luftregulierung 72800038 19 21 Teleskopsaugrohr. 91098090 21 19 Saugschlauch 91104550 22 20 Powertool-Schlauch, 1m 72800211 23 12 Powertool-Reduzierstück 72800212 24 14 Bodendüse zum Trockensaugen 91104548 25 15 Bodendüse zum Nass-Saugen 91104549 26 17 Fugendüse 91099005 27 16 Polsterdüse 72800040 28 18 Autodüse 91096445 Kohlebürsten + Halter, 2 Stück 91104551 Zusätzlich erhältlich: Bezeichnung Ausführung Einsatz Bestell-Nr. Feinstaublterbeutel 30l, 5er-Pack 2-lagiger Microlter-Vlies, weiß

Faltenlter ohne Verschlussdeckel mit Stahlinnengeecht

Verschlussdeckel für Faltenlter 91092036 Trockenlter Stoffbeutel blau, auswaschbar

AT CHDE Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Netzspannung fehlt Steckdose, Netzanschlussleitung, Leitung, Stecker und Sicherung prüfen, ggf. Reparatur durch Elektro- fachmann Ein-/Ausschalter ( 13) defekt Reparatur durch Kundendienst Kohlebürsten abgenutzt Motor defekt Geringe oder feh- lende Saugleistung Schlauchsystem

24-28) verstopft Verstopfungen und Blockierungen beseitigen Luftregulierung am Handgriff

Luftregulierung schließen Behälter (

Behälter schließen Behälter (

Behälter entleeren Filter ( 14/15/16) voll oder zugesetzt Filterreinigungstaste (

betätigen; Filter entleeren, reinigen oder ersetzen Schwimmer im Filterkorb

3b) bewegt sich nicht Schwimmer freimachen Schwimmer im Filterkorb

3b) defekt Reparatur durch Kundendienst Schwimmer schal- tet das Gerät nicht

Schwimmer im Filterkorb

3b) bewegt sich nicht Schwimmer freimachen Schwimmer im Filterkorb

3b) defekt Reparatur durch Kundendienst Staub oder Schmutz wird aus dem Gerät ge- blasen Filter ( 14/15/16) nicht oder nicht korrekt montiert Fehlenden Filter einsetzen oder korrekten Sitz des Filters prüfen44 DE AT CH Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufda- tum. Bitte bewahren Sie den Original Kas- senbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleis- tung setzt voraus, dass innerhalb der Drei- Jahres-Frist das defekte Gerät und der Kauf- beleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspa- cken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden kön- nen (z.B. Filter oder Aufsätze) oder für Beschädigungen an zerbrechlichen Teilen (z.B.Schalter). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachge- mäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anwei- sungen genau einzuhalten. Verwendungs- zwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identikationsnum- mer (IAN284950) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie45 AT CHDE zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere In- formationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um An- nahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung. Reparatur-Service Sie können Reparaturen, die nicht der Ga- rantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kos- tenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert einge- sandt wurden. Achtung: Bitte senden Sie Ihr Gerät gerei- nigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Son- derfracht - eingeschickte Geräte. Die Entsorgung Ihrer defekten eingesende- ten Geräte führen wir kostenlos durch.
