BEDIENUNGSANLEITUNG PWD 20 A1 PARKSIDE

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

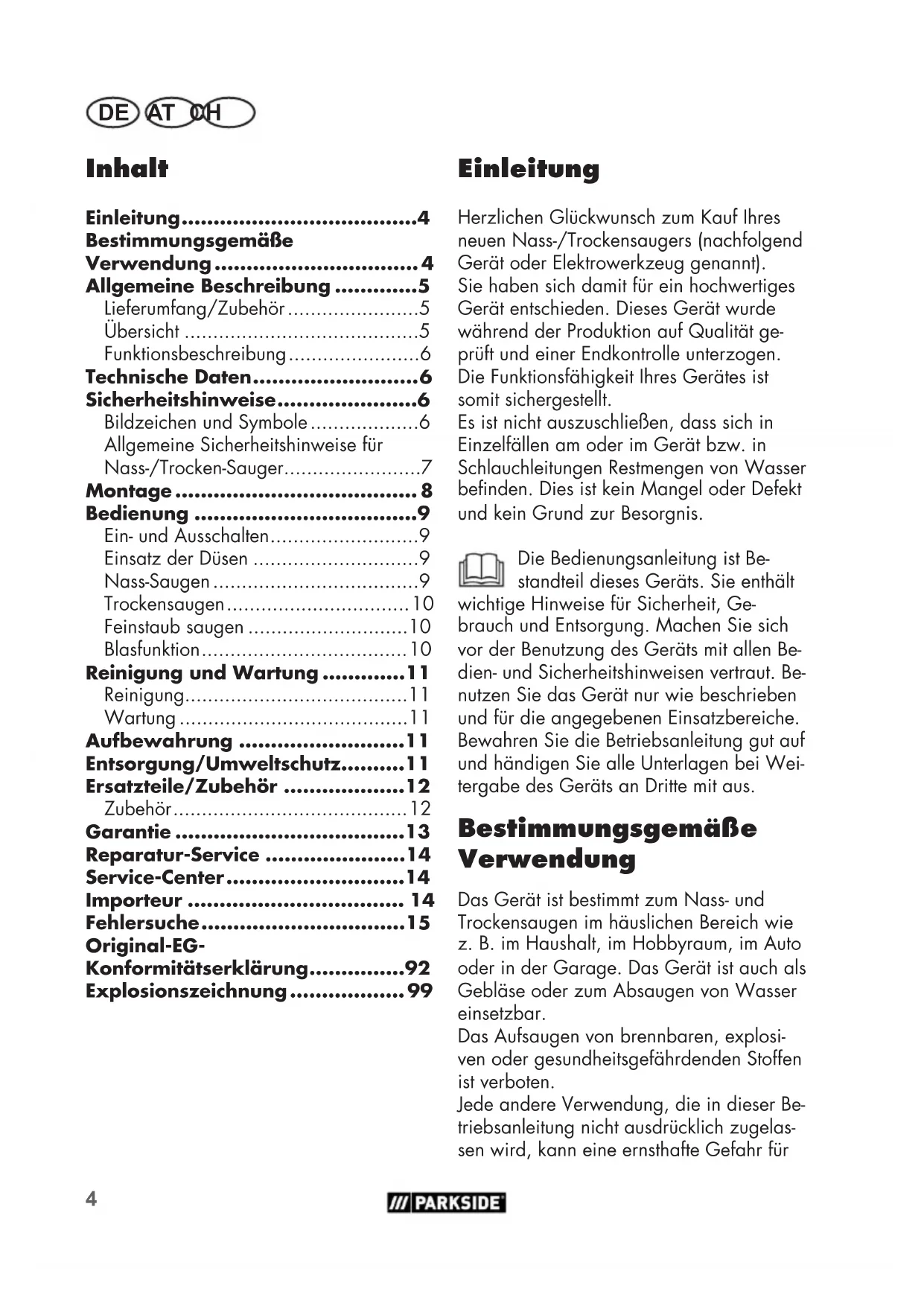

DE / AT / CH Originalbetriebsanleitung Seite

Allgemeine Beschreibung 5

Lieferumfang/Zubehor 5

Ubersicht 5

Funktionsbeschreibung 6

Technische Daten. 6

Sicherheitshinweise. 6

Bildzeichen und Symbole 6

Allgemeine Sicherheitshinweise für

Nass-/Trocken-Sauger. 7

Montage 8

Bedienung 9

Ein- und Ausschalten 9

Einsatz der Dusen 9

Nass-Saugen 9

Trockensaugen 10

Feinstaub saugen 10

Blasfungtion 10

Reinigung und Wartung 11

Reinigung. 11

Wartung 11

Aufbewährung 11

Entsorgung/Umweltschutz. 11

Ersatzteile/Zubehör 12

Zubehor 12

Garantie 13

Reparatur-Service 14

Service-Center. 14

Importeur 14

Fehlersuche 15

Original-EG

Konformitätserklarung. 92

Explosionszeichnung 99

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Nass-/Trockensaugers (nachfolgend Gerat oder Elektrowerkzeug genannt).

Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen.

Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Esistnichtauszuschlieben,dassichin Einzelfallen am oder im Gerat bzw.in Schlauchleitungen Restmengen von Wasser befinden.DiesistkeinMangeloderDefekt undkein GrundzurBesorgnis.

Die Bedienungsanleitung ist Bestandteil these Geräts. Sie enthalt

wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Geräts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzten Sie das Gerät nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte mit aus.

Bestimmungsgemebe Verwendung

Das Gerät ist bestimmt zum Nass- und Trockensaugen im hauslichen Bereich wie z. B. im Haushalt, im Hobbyraum, im Auto oder in der Garage. Das Gerät ist auch als Geblase oder zum Absaugen von Wasser einsetzbar.

Das Aufsagen von brennbaren, explosiven oder gesundheitsgeführenden Stoffen ist verboten.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann eine ernsthafte Gefahr für

den Benutzer darstellen und zu Schaden am Gerät führen. Der Bediener oder Nutzer des Geräts ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildungen des Gerats\ finden Sie auf der vorderen und\ hinteren Ausklappseite.

Lieferumfang/Zubehör

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang.

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Das Gerät wird mit aufgesetztem Motorkopf (1) gefeliefert. Zum Abnehmer des Motorkopfes und Herausnehmen des Zubehörss offen Sie die Verschlussclips (8).

• Motorkopf
• Schmutzbehälter aus Edelstahl
• 5 Rollen mit Zubehöraufnahmen
• Dreiteiliges Saugrohr
• Saugschlauch mit Handgriffteil
  Schaumstoff-Filter
• Textil-Filterbeutel (bereits montiert)
• Papierfilterbeutel
  Bodendüse, mit drehbarem Steckauf-satz: Bürste und Gummilippe (bereits montiert)
  Fugendüse
• Betriebsanleitung

Übersicht

A1 Gehäuse Motorkopf

2 Tragegriff
3 Ein-/Ausschalter
4 2 Zubehöraufnahmen am Motorkopf

5 Anschluss Saugen
6 Schmutzbehälter
7 5 FüBe mit Rollen und Zubehoraufnahme
8 2 Verschlussclips
9 Netzanschlussleitung
10 Kabelhalterung
11 Anschluss Blasen

Zubehör

12 Dreiteiliges Saugrohr

13 Saugschlauch
14 Handgriff

Filter

15 Schaumstoff-Filter zum Nass-Saugen
16 Textil-Filter zum Trockensaugen (bereits montiert)
17 Papierfilterbeutel zum Saugen von Grobschmutz

Dusen

18 Bodendüse
19 drehbarer Steckaufsatz für Bodendüse mit Bürste und Gummilippe zum Saugen von Teppichen und glatten Flächen (bereits montiert)
20 Fugendüse

C 21 Filterkorb

D 22 Saugstutzen 23 Dichtungsring
24 Steg am Saugstutzen

25 Halterung für Netzanschlussleistung

Funktionsbeschreibung

Das Gerät ist mit einem Schmutzbehälter aus Edelstahl ausgestattet. Die Rollen erlauben eine große Wendigkeit des Gerätes. Beim Nass-Saugen erfolgt die Abschaltung des Saug-Luftstroms durch einen Schwimmer, wenn der Schmutzbehälter voll ist. Zusätzlich besitzt das Gerät eine Blasfung tion.

Die Funktion der Bedienteile entnehmen Sieitte den nachfolgenden Beschreibungen.

Technische Daten

Nass-/Trockensauger... PWD 20 A1

Bemessungsspannung (U) 220-240 V~ Frequenz. 50/60 Hz Bemessungsleistung (P). 1300 W Lange Netzanschlussleitung. 4 m Schutzklasse. IPX4 Schutzart. IPX4 Saugleistung. 200 Airwatt Inhalt des Schmutzbehalters (brutto). 19,8 I Nutzbares Behaltervolumen (Wasser). 12 I Gewicht (incl. aller Zubehörteile) .4,68 kg

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitshinweise beim Gebrauch des Geräts.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des

Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Bedeutung der Sicherheitshinweise

GEFAHR! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist schwere Körperverletzung oder Tod.

WARNUNG! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt möglicherweise ein Unfall ein. Die Folge ist möglicherweise schwere Körperverletzung oder Tod.

VORSICHT! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise leichte oder mittelschwere Körperverletzung.

HINWEIS! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise ein Sachschaden.

Bildzeichen und Symbole Bildzeichen auf dem Gerät

Elektrogeräte gehoren nicht in den Hausmüll.

Nur für kalte Asche*! Es besteht Brandgefahr, wenn das

Sauggut eine Temperatur von 40^ (104°F) überschreitet!
* „Kalte Asche" ist Asche, die ausreichend lange erkal-tet ist und keine Glutnester mehr enthalt. Dies kann fest-gestellt werden, indem die Asche mit einem metallenen Hilfsmittel durchkämmt wird, bevor das Gerät zum Einsatz kommt. Von der kalten Asche besteht keine wahrnehbare Wärmestrahlung mehr aus.

Schutzklasse II (Doppelisolierung)

Bildzeichen zum Einsatz von Düsen und Filtern

Düse zum Saugen von Teppichen.

Düse zum Saugen von glatten Flächen und Hartböden.

Düse zum Saugen von Staub und Schmutz aus Fugen und Ritzen.

Filter zum Aufsaugen von Flüssigkeiten.

Filter nicht zum Aufsagen von Flüssigkeiten geeignet.

Filter zum Aufsagen von trockenem Schmutz aus Haushalt, Garage und Werkstatt.

Filter zum Aufsagen von Feinstaub wie z. B. Steinstaub und Holzstaub.

Allgemeine Sicherheitshinweise für Nass-/Trocken-Sauger

A WARNING! Elektrischer Schlag - Beachten Sie folgende grundsätzlichen Sicherheitsmaßnahmen:

So vermeiden Sie Unfälle und Verletzungen:

• Hinterlassen Sie ein betriebsbereites Gerät nie unbeaufsichtigt am Arbeitsplatz.
• Menschen und Tiere dürfen mit dem Gerät nicht abgesaugt werden.
  Richten Sie Saugschlauch und Dusen während des Betriebs keinesfalls auf sich selbst oder andere Personen, insbesondere nicht auf Augen und Ohren. Es besteht Verletzungsgefahr.
  Saugen Sie keineheiten, gluhenden, brennbaren, explosiven oder gesundheitsgeführenden Stoffe auf. Dazu zahlen unter anderenheiten Asche, Benzin, Lösungsmittel, Säuren oder Laugen. Es besteht Brand- und Verletzungsgefahr.
  Düssen und Saugrohr dürfen beim Arbeiten nicht in Kopf/howekommen. Es besteht Verletzungsgefahr.

So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Uberprüfen Sie vor jeder Benutzung die Netzleitung und das Verlängerungskabel auf Schäden und Alterung. Benutzen Sie das Gerät nicht, wenn das Ka

DE AT OH

bel beschädigt oder abgenutzt ist.

• Achten Sie darauf, dass die Bemessungsspannung mit den Angaben des Typenschildes übereinstimmt.
  SchlieBen Sie das Gerät an eine Steckdose an, die mit mindestens 16 A abgesichert ist.
• Schlieben Sie das Gerät an eine Steckdose an mit Fehlerstrom-Schutzeinrichtung (Residual Current Device) mit einem Bemessungsfehlerstrom von hochstens 30 mA.

• Achten Sie darauf, dass die Netzleitung nicht durch Ziehen über scharte Kanten, Einklemmen oder Ziehen am Kabel beschadigt wird.
  Benutzen Sie die Netzleitung nicht, um den Stecker aus der Steckdose zuziehen oder um das Gerät zuziehen. Schützen Sie die Netzleitung vor Hitze, Öl und scharfen Kanten.
  Schalten Sie das Gerät aus undziehen Sie den Netzstecker:

• wenn Sie das Gerät nicht benutzen, es transportieren oder unbeaufsichtigt{lassen;

• wenn Sie das Geräf kontrollieren, es reinigen oder Blockierungen entfern;
• wenn Sie Reinigungsaoder Wartungsarbeitena vormehmen oder Zubehor auswechseln;
• wenn die Anschlussleitung beschädigt oder verwickelt ist;

• nach dem Kontakt mit Fremdkörpern oder bei abnormaler Vibration.

• Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

So vermeiden Sie Geräteschäden und eventuell darüber resultierende Personenschäden:

• Achten Sie daraufuf, dass das Gerät korrekt zusammengebaut ist und die Filter in der wichtigen Position sind.
• Arbeitsen Sie beim Saugen nicht ohne Filter. Das Gerät könnte beschädigt werden.
  Benutzen Sie nur Original-Ersatz- und Zubehörteile (siehe „Ersatzteile/Zubehör"), die von unserem Service-Center gefelwert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.
• Lassen Sie Reparaturen nur von uns ermächtigten Kundendienststellen ausfuhren.
• Beachten Sie die Hinweise zur Reinigung und Wartung des Gerätes.
  Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

B Montage

HINWEIS! Das Gerät wird mit aufgesetztem Motorkopf (1) gefeliefert. Zum Abnehmer des Motorkopfas {.nnen Sie die Verschlussclips (8).

1. Ziehen Sie den Netzstecker.
2. Setzen Sie die FüBe (7) auf die Aufnahmen am Schmutzbehälter (6) auf.

3. Setzen Sie den gewünschten Filter ein, wenn er nicht vormontiert ist:

4. Schaumstoff-Filter zum Nass-Saugen (A 15),
   Textil-Filterbeutel (A 16) zum Trockensaugen,

5. Papierfilterbeutel ( A 17).

Saugen Sie nie ohne Filter!

1. Nach einem Filterwechsel: Setzen Sie den Motorkopf (1) auf den Schmutzbehälter (6) und verschiedene Sieihn mit den Verschlussclips (8).
2. SchlieBen Sie Saugschlauch (13) und Zubehor an.

Bedienung

Ein- und Ausschalten

Vorbereitung

1. Wickeln Sie den Saugschlauch (13) zum Arbeitsen vollständig ab.
2. Bereiten Sie das Gerät für die gewünschte Funktion vor.
3. Stecken Sie den Netzstecker des Gerats in eine Steckdose.

Einschalten

1. Bringen Sie den Ein-/Ausschalter (3) in Stellung „I".

Ausschalten

1. Bringen Sie den Ein-/Ausschalter (3) in Stellung „O".
2. Ziehen Sie den Netzstecker des Geräts aus der Steckdose, wenn Sie das Gerät unbeaufsichtigt setzen oder mit der Arbeit fertig sind.

Einsatz der Dusen

Bodendüse (18) mit Steckaufsatz (19):

Zum Nass- und Trockensaugen von glatten Flächen und Teppichböden.

HINWEIS! Beschädigungsgefahr! Achten Sie darauf, dass empfindliche Oberflächen beim Arbeiten ohne Steckaufsatz verkratzt werden können.

Bodendüse (18) ohne Steckaufsatz (19):

Zum Nass- und Trockensaugen von Teppichboden, zum Entfernen von hartnäckigem Schmutz.

Steckaufsatz entfernen

Drücken Sie die Laschen rechts und links an der Bodendüse (18) und entfernen Sie den Steckaufsatz (19).

Fugendüse (20):

Zum Saugen von Fugen, Ecken und Heizkörpern.

Nass-Saugen

1. Setzen Sie den Schaumstoff-Filter (15) auf den Filterkorb (21) am Motorkopf (1).

So vermeiden Sie das EinreiBenden Schaumstoff-Filters:

• Setzen Sie nur einen trockenen Filter ein:
  Schlagen Sie den Rand des Filters zum Einsetzen etwas um und rollen Sie jhn danach wieder zusick.

• WARNUNG! Elektrischer Schlag! Stellen Sie sich nicht in das abzusaugende Wasser.

HINWEIS! Beschädigungsgefahr! Schalten Sie das Gerät bei Schaum-oder Flüssigkeitsaustritt sofort aus.

Absaugen (Abpumpen): Tauchen Sie den Saugschlauch (13) am Handgriffteil (A 14) in das Wasserbehältnis ein und saugen Sie das Wasser ab.

HINWEIS! Ist der Schmutzbehälter voll, schließ ein Schwimmer die Saugöffnung, der Saugvorgang wird unterbrochen. Schalten Sie das Gerät ab und leeren Sie den Schmutzbehälter.

1. Leeren Sie den Schmutzbehälter sofort nach dem Absaugen, da er nicht zum Aufbewahren von Flüssigkeiten kontruiert ist (siehe „Reinigung und Wartung").

D Trockensaugen

HINWEIS! Bei Lieferung des Gerätes ist der Textil-Filterbeutel (16) bereits eingesetzt. Optional ist ein Faltenfilter erhältlich, der anstelle des im Lieferumfang enthalten den Textil-Filterbeutels verwendet werden kann (siehe „Ersatzteile/Zubehör").

Saugen mit dem Textil-Filterbeutel

1. Stulpen Sie den Textil-Filterbeutel (16) über den Filterkorb (21).

HINWEIS! Damit sich der Textil-Filterbeutel nicht zu schnell zusetzt, empfehlen wir die zusätzliche Verwendung des Papierfilterbeutels.

Saugen mit dem Papierfilterbeutel

1. Stellen Sie sicher, dass der Textil-Filterbeutel eingesetzt ist.

2. Stulpen Sie den Papierfilterbeutel (17) nach oben über den Einsaugstutzen (22) innerhalb des Schmutzbehalters

(A6). Der Dichtungsring (23) an der Filterbeutelöffnung muss den Steg (24) am Einsaugstutzen vollständig umschieden.

Feinstaub saugen

Bei bestimten Absaugvorgangen (z. B. Schleifen von Farben und Lacken, Fräsen oder Bohren von Mauerwerk, Schleifen oder Bohren von Hartholz) können gesundheitsschädliche Stäube entstehen.

Für Feinstäube empfehlen wir den Einsatz folgender Filterkombination. Für nicht im Lieferumfang enthaltene Filter siehe „Ersatzteile/Zubehör":

• Faltenfilter anstelle des im Lieferumfang enthaltenen Textil-Filterbeutels (A 16)
• Feinstaubfilterbeutel aus Vlies, anstelle des im Lieferumfang enthaltenen Papierfilterbeutels (A 17)

E Blasfungkction

Vorbereitung der Blasfunktion

1. Entfernen Sie alle Filter.
2. Schieben Sie den Saugschlauch (13) in den Anschluss Blasen (11), er rastetein.

Wiederherstellen der Saugfunktion

1. Drucken Sie die Raste (13a) und ziehen Sie den Saugschlauch (13) heraus.
2. Schieben Sie den Saugschlauch (13) in den Anschluss Saugen (A 5), er rastet ein.
3. Setzen Sie einen Filter ein.

Reinigung und Wartung

WARNING! Elektrischer Schlag!

Schützen Sie sich bei Wartungs- und Reinigungserbeiten. Schalten Sie das Gerä aus. Ziehen Sie den Netzstecker.

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschreiben sind, von unserem Service-Center durchführren. Verwenden Sie nur Original-Ersatzteile.

Reinigung

HINWEIS! Beschädigungsgefahr! Nicht sachgemäß Reinigung kann das Gerät beschädigen. Spritzen Sie das Gerät niemals mit Wasser ab. Verwenden Sie keine scharfen Reinigungs- bzw. Lösungsmittel.

1. Leeren Sie nach jedem Gebrauch den Schmutzbehälter (6). Öffnen Sie die Verschlussclips (8) und gibt Sie den Flüssigkeitsrest aus, um den Schmutzbehälter vollständig zu leeren.
2. Reinigen Sie den Schmutzbehälter (A 6) mit einem feuchten Lappen.
3. Waschen Sie den Schaumstoff-Filter (15) mit lauwarmem Wasser und Seife aus und halten Sie ihn trocknen.
4. Klopfen Sie den Textil-Filterbeutel (A 16) aus. Waschen Sie ihn ggf. mit lauwarmem Wasser und Seife und lassen Sie ihn trocknen.
5. Klopfen Sie den optional erhältlichen Faltenfilter aus und reinigen Sie ihn mit einem Pinsel oder Handfeger.
6. Tauschen Sie einen vollen Papierfilterbeutel (A 17) aus (Nachbestellung siehe „Ersatzteile/Zubehör").

Wartung

Das Gerät ist wartungsfrei.

F Aufbewahrung

1. Wickeln Sie die Netzanschlussleitung (9) um die Halterungen (25) auf der Rückseite des Gerätes. Fixieren Sie die Netzanschlussleitung mit dem Kabelclip (A 10).
2. Stecken Sie die zerlegten Saugrohre (12) in die Zubehöraufnahme auf den Fußen (7).
3. Zur Aufbewährung der Zubehörteile dieren die Zubehöraufnahmen auf den Fußen (7).
4. Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Entsorgung/ Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

Entsorgen Sie das Gerät nach den lokalen Vorschriften. Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sorten rein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser Service-Center.

Wir entsorgen ihre eingesendeten, defekten Geräte kostenlos.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten bei ihrem Bestellvorgang Probleme auftreten, kontaktieren Sie uns über unseren Online-Shop. Bei weiteren Fragen wenden Sie sich an das Service-Center (siehe Seite 14).

Position Position Bezeichnung Einsatz Bestell-Nr. Betriebs- Explosionsanleitung zeichnung
Zubehör

A 1/2 18 Motorkopf 72079411

A 6 5 Schmutzbehälter 91096902

A 8 4 Verschlussclip 91096901

A 12 13 Dreiteiliges Saugrohr 91099439

A 13/14 12 Saugschlauch mit Handgriffteil 91105578

A 15 16 Schaumstoff-Filter, 3er Pack 30250099

A 16 15 Textil-Filterbeutel (Trockenfilter), blau 30250135

A 17 17 Papierfilterbeutel, 5er Pack 30250132

A 18/19 14 Bodendüse mit drehbarem Steckaufsatz 72800217

A 20 11 Fugendüse 91099005

Antistatik-Kette 91105503

Bezeichnung	Ausführung	Einsatz	Antikel-Nr.
Feinstaubfilterbeutel 20 l, 5er-Pack	2-lagiger Microfilter-Vlies, weiß		30250111
Polsterdüse			72800040
Autodüse			91096445

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln these Gerätes stehen ihren gegen den Verkäufe des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellt Garantie nicht eingeschrankt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den OriginalKassenbon gut auf. These Unterlage wirdals Nachweis fur den Kauf benotigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum these Gerates ein Materialoder Fabrikationsfehler auf, wird das Gerat von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. These Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerat und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Geräteile, die normaler Abnutzung ausgesetzt sind und darüber als Verschleibe teile angesehen werden konnen (z. B. Filter) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Düsen). These Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäß Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

-itte halten Sie fur alle Anfragen den Kassenbon und die Artikelnummer (IAN 346106_2004) als Nachweis fur den Kauf bereit.
Die Artikelnummer entnahmen Sieitte dem Typenschild.
- Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst das nachfolgend benannte

Service-Center Telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.

• Ein als defekt erfasstes Gerät konnen Sie, nach Rücksprache mit unserem Service-Center unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutz den Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sichere, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie konnen Reparaturen, die nicht der Gar-. tantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchfuhren lessen. Sie erstellt Ihnen kein einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte senden Sie Ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei eingeschickte Geräte sowie Geräte, die per Sperrgut, Express oder mit sonstiger Sonderfracht versendet wurden.

Wir entsorgen ihre eingesendeten defekten Geräte kostenlos.

Service-Center

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 346106_2004

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 346106_2004

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min)

E-Mail: [e-mail]

IAN 346106_2004

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

DEUTSCHLAND

www.grizzly.biz

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehl	Steckdose, Netzanschluss-leitung, Leitung, Stecker und Sicherung prüfen, ggf. Repa-ratur durch Elektrofachmann
	Ein-/Ausschalter (A 3)defekt	Reparatur durch Kunden-dienst
	Kohlebürsten abgenutzt
	Motor defekt
Geringe oder fehlende Saugleistung	Saugschlauch (A 13) oder Düssen (A 18/20) verstopft	Verstopfungen und Blockie-rungen beseitigen
	Saugrohr (A 12) nicht kor-rekt zusammengesetzt	Saugrohr richtig zusammen-setzen
	Schmutzbehälter (A 6)offen	Schmutzbehälter schließen
	Schmutzbehälter (A 6) voll	Schmutzbehälter entleeren
	Filter (A 15/16/17) voll oder zugesetzt	Filter entleeren, reinigen oder ersetzen
	Schwimmer im Filterkorb (A 21) in falscher Position (z. B. durch ruckartige Be-wegungen)	Gerät ausschalten, damit sich Kugel senkt, danach wieder einschalten
	Schwimmer im Filterkorb (A 21) defekt	Reparatur durch Kunden-dienst
Schwimmer schaltet das Gerät nicht ab	Schwimmer im Filterkorb (A 21) bewegt sich nicht	Schwimmer freimachen
	Schwimmer im Filterkorb (A 21) defekt	Reparatur durch Kunden-dienst
Staub oder Schmutz wird aus dem Gerät geblasen	Filter (A 15/16/17) nicht oder nicht korrekt montiert	• Korrekten Sitz des Filters prüfen • Fehlenden Filter einsetzen

Contents

Introduction 16

Intended Use. 16

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 GroBostheim

GERMANY

www.grizzly-service.eu

Troubleshooting

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

ALLEMAGNE

www.grizzly-service.eu

Diagnostic de pannes

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 GroBostheim

DUITSLAND

www.grizzly-service.eu

Probleemopsporing

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 GroBostheim

NIEMCY

www.grizzly-service.eu

Wyszukiwanie btędów

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 GroBostheim

NEMECKO

www.grizzly-service.eu

Hledani zavad

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 GroBostheim

NEMECKO

www.grizzly-service.eu

Hladanie chyb

DE AT CH	Original- EG-Konformitätserklärung
Hiermit bestätigten wir, dass der Nass- und Trockensauger Modell PWD 20 A1 Seriennummer 000001 - 285463 folgenden einschlädigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2014/35/EU • 2014/30/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012/A2:2019 • EN 60335-2-2:2010/A1:2013 EN 55014-1:2017 • EN 55014-2:2015 • EN 62321-1:2013 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62233:2008
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (20)**trägt der Hersteller:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY 05.11.2020	Christian Frank Dokumentationsbevollmächtigter

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
  ** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde.

Stockstädter Straße 20

DE-63762 GroBostheim

GERMANY

Stand der Informationen - Last Information

Update - Version des informations

Stand van de informatie · Stan informaci ·

Stav informaci · Stav informacii: 07/2020

Ident.-No.: 72079408072020-8
