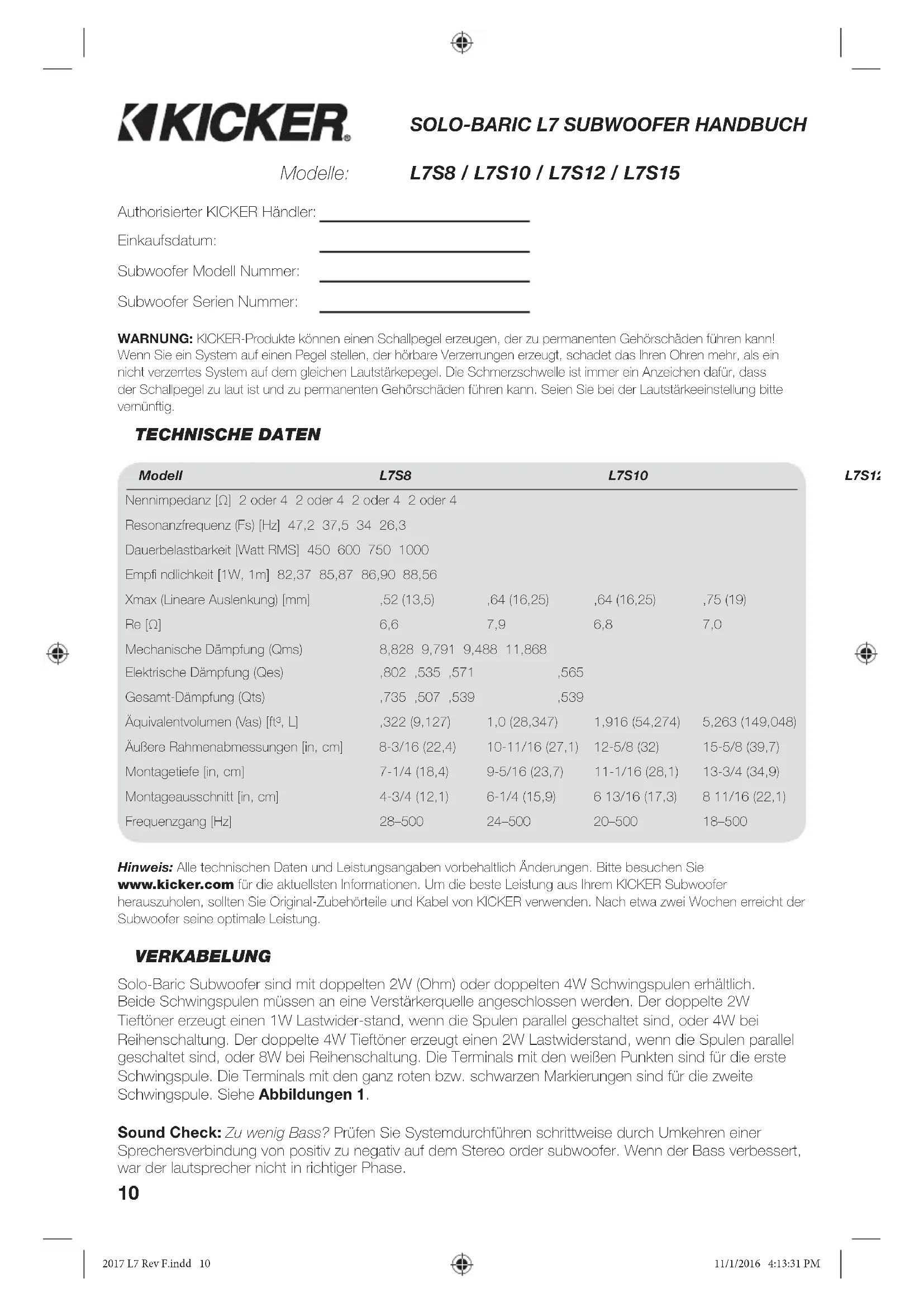

2017 L7 Rev F.indd 92017 L7 Rev F.indd 9 11/1/2016 4:13:31 PM11/1/2016 4:13:31 PM10 TECHNISCHE DATEN VERKABELUNG Solo-Baric Subwoofer sind mit doppelten 2W (Ohm) oder doppelten 4W Schwingspulen erhältlich. Beide Schwingspulen müssen an eine Verstärkerquelle angeschlossen werden. Der doppelte 2W Tieftöner erzeugt einen 1W Lastwider-stand, wenn die Spulen parallel geschaltet sind, oder 4W bei Reihenschaltung. Der doppelte 4W Tieftöner erzeugt einen 2W Lastwiderstand, wenn die Spulen parallel geschaltet sind, oder 8W bei Reihenschaltung. Die Terminals mit den weißen Punkten sind für die erste Schwingspule. Die Terminals mit den ganz roten bzw. schwarzen Markierungen sind für die zweite Schwingspule. Siehe Abbildungen 1.

SOLO-BARIC L7 SUBWOOFER HANDBUCH

Authorisierter KICKER Händler: Einkaufsdatum: Subwoofer Modell Nummer: Subwoofer Serien Nummer: Modell L7S8 L7S10 L7S12 L7S15 Nennimpedanz [Ω] 2 oder 4 2 oder 4 2 oder 4 2 oder 4 Resonanzfrequenz (Fs) [Hz] 47,2 37,5 34 26,3 Dauerbelastbarkeit [Watt RMS] 450 600 750 1000 Empfi ndlichkeit [1W, 1m] 82,37 85,87 86,90 88,56 Xmax (Lineare Auslenkung) [mm] ,52 (13,5) ,64 (16,25) ,64 (16,25) ,75 (19) Re [Ω] 6,6 7,9 6,8 7,0 Mechanische Dämpfung (Qms) 8,828 9,791 9,488 11,868 Elektrische Dämpfung (Qes) ,802 ,535 ,571 ,565 Gesamt-Dämpfung (Qts) ,735 ,507 ,539 ,539 Äquivalentvolumen (Vas) [ft³, L] ,322 (9,127) 1,0 (28,347) 1,916 (54,274) 5,263 (149,048) Äußere Rahmenabmessungen [in, cm] 8-3/16 (22,4) 10-11/16 (27,1) 12-5/8 (32) 15-5/8 (39,7) Montagetiefe [in, cm] 7-1/4 (18,4) 9-5/16 (23,7) 11-1/16 (28,1) 13-3/4 (34,9) Montageausschnitt [in, cm] 4-3/4 (12,1) 6-1/4 (15,9) 6 13/16 (17,3) 8 11/16 (22,1) Frequenzgang [Hz] 28–500 24–500 20–500 18–500 L7S8 / L7S10 / L7S12 / L7S15Modelle: Hinweis: Alle technischen Daten und Leistungsangaben vorbehaltlich Änderungen. Bitte besuchen Sie www.kicker.com für die aktuellsten Informationen. Um die beste Leistung aus Ihrem KICKER Subwoofer herauszuholen, sollten Sie Original-Zubehörteile und Kabel von KICKER verwenden. Nach etwa zwei Wochen erreicht der Subwoofer seine optimale Leistung. Sound Check: Zu wenig Bass? Prüfen Sie Systemdurchführen schrittweise durch Umkehren einer Sprechersverbindung von positiv zu negativ auf dem Stereo order subwoofer. Wenn der Bass verbessert, war der lautsprecher nicht in richtiger Phase. WARNUNG: KICKER-Produkte können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht verzerrtes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer ein Anzeichen dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vernünftig. 2017 L7 Rev F.indd 102017 L7 Rev F.indd 10 11/1/2016 4:13:31 PM11/1/2016 4:13:31 PM11

HINWEISEZUM GEHÄUSEBAU

Verwenden Sie mindestens 1,9 cm dicke Faserplatten (MDF) und vergewissern Sie sich, dass alle Fugen gut und sicher versiegelt sind. Die Pappschablone im Lieferkarton des L7 kann als Vorlage für das Ausschneiden des Lautsprechermontagelochs aus Ihrem Gehäuse verwendet werden. Nachdem Sie Ihre Schallwand mit der Schablone markiert haben, müssen Sie direkt an der Linie ausschneiden. All diese Designs benötigen interne Verstrebungen. Sie sollten zwischen den größeren ungestützten Platten 5cm x 5cm bis 8cm x 8cm starke Dreiecksstützen verwenden. Siehe Abbildung 3. Alle Volumen-Werte auf den folgenden Seiten schließen den Hub des Tieftöners mit ein. Bei Bassrefl exgehäusen muss der Hub der Refl exöffnung zum Enddesign hinzugezählt werden. Die angegebenen Informationen über rechteckige Refl exöffnungen bieten die besten Ergebnisse. Kalkulieren Sie die äußeren Dimensionen von der Öffnung und multiplizieren Sie “X x Y x Z”, und fügen Sie dem inneren Volumen diese Zahl von dem Gehäuse hinzu. Siehe Abbildung 4. Auf Grund der notwendigen Länge von diesen Öffnungen wollen Sie die Öffnung entlang des Bodens und der hinteren Wände falten. Bei diesen Modellen wäre die Verwendung runder Refl exöffnungen unpraktisch. Abbildungen 1 Reihen anschluss Paralleler Anschluss Abbildungen 2 Abmessungendes Ausschnitts Doppelte 2Ω = 4Ω Lastwiderstand Doppelte 4Ω = 8Ω Lastwiderstand Doppelte 2Ω = 1Ω Lastwiderstand Doppelte 4Ω = 2Ω Lastwiderstand L7S8 L7S10 L7S12 L7S15 13 3/4” (34,9 cm) 11 1/16” (28,1 cm) 9 5/16” (23,7 cm) 7 1/4” (18,4 cm) 13 3/4” (34,9 cm) 11 1/16” (28,1 cm) 9 5/16” (23,7 cm) 7 1/4” (18,4 cm) Ecken Rundung: L7S8 - 1,5” (38,1mm) L7S10 - 1,5” (38,1mm) L7S12 - 1,75” (44,5mm) L7S15 - 1,7” (43,2mm) spule 1+ spule 1+ spule 2+ spule 2+ verstärker + verstärker + verstärker - verstärker - spule 2- spule 2- spule 1- spule 1- 2017 L7 Rev F.indd 112017 L7 Rev F.indd 11 11/1/2016 4:13:31 PM11/1/2016 4:13:31 PM12 Bei der Installation darf die Refl exöffnung nicht gegen eine feste Oberfl äche, wie eine Innenverstrebung, Rückseite oder Wand des Kofferraums, einen Sitz oder eine Fahrzeugverkleidung ausgerichtet sein. Die Refl exöffnung darf nicht verdeckt sein. Nehmen Sie die kleinste Abmessung der rechteckigen Refl exöffnung oder den Durchmesser der runden Öffnung als Minimalabstand zwischen der Refl exöffnung und einer Oberfl äche, um einen freien Luftstrom sicherzustellen. Wenn Sie eine extrem glatte Basswiedergabe wollen, sollten Sie das L7-Gehäuse lose mit Polyfi l füllen. Bassrefl exmodelle erfordern eine Abdeckung der Refl exöffnung (innerhalb der Box) mit Bespannstoff, Maschendraht oder Streckmetall, damit das Polyfi l nicht durch die Refl exöffnung ausgeblasen wird. Die Verwendung von Polyfi l verringert den Wirkungsgrad etwas, vertieft und erweitert aber die Tiefbassleistung. Weitere Hinweise zum Gehäusebau erhalten Sie, wenn Sie auf der Kicker-Internetseite (www.kicker.com) auf SUPPORT klicken. Klicken Sie auf Technical Manuals und laden Sie dann das KICKER Handbuch oder Tech Tips herunter. Wenn Sie immer noch offene oder spezifi sche Fragen haben, können Sie den technischen Kundendienst unter [e-mail] erreichen.

Abbildungen 3 Abbildungen 4 D = 8cm x 8cm für L7S12, L7S15 D = 5cm x 5cm für L7S8, L7S10

GESCHLOSSENE GEHÄUSE

Modelle Volumen Kubikfuß (l) Belastbarkeit

Plattengrößen für Geschlossene GehäuseKompakt mit 1,9 cm dicken Faserplatten: (Siehe Abbildung 5) Geschlossene Kompakt Geschlossene Maximum 2017 L7 Rev F.indd 122017 L7 Rev F.indd 12 11/1/2016 4:13:31 PM11/1/2016 4:13:31 PM13 Der Solo-Baric L7 Subwoofer ist so konzipiert, dass er mehr Leistung bietet als ein konkurrierender Lautsprecher und in den empfohlenen geschlossenen Gehäusen hervorragend klingt. Diese geschlossenen Gehäuseformen bieten die beste Wiedergabe und die meiste Energie bei den niedrigsten Frequenzen, um 20 bis 30 Hz. Diese Gehäuseformen bietet einen massiven, treibenden Bass und können mit extrem hohen Verstärkerleistungen betrieben werden. Das hochleistende Aufhängungssystem des L7 Subwoofer kann in einem größeren geschlossenen Gehäuse betrieben werden. Dieses maximale Gehäusevolumen ist für Ultra-Soundqualitäts-Anwendungen (SQ) ideal. Das SQ-Gehäuse bietet einen sehr fl achen Frequenzgang und stark erweiterten Tiefbass. Tieftöner der L7 Subwoofer-Serie bieten in allen geschlossenen Gehäusen zwischen der Kompakt- und der SQ-Größe gute Leistungen. Diese Systeme zeigen die Vorzüge beider Gehäuseformen. Das Kompakt-Gehäuse bietet massiven Bass, während das Maximum-Gehäuse eine erweiterte Tiefbassfrequenz liefert. Insgesamt klingt das System mehr wie das empfohlene Gehäuse, dem es größenmäßig am nächsten ist. Diese Gehäuse-Empfehlungen gelten für den Luftraum innerhalb des Gehäuses und schließen den Hub des Tieftöners mit ein. Alle Geschlossenen Gehäuse sollten mit 50% lockerem Polyfi l (polyester fi berfi ll) gefüllt werden. Machen Sie den Luftraum nicht größer als die SQ- Empfehlung (maximales Gehäuse volumen).

BASSREFLEX GEHÄUSE INSTALLATION

Diese Boxen sind die Gehäuse der Wahl für extreme Straßen-Bass- und Hochleistungs- Schalldruckwettbewerbe. Wenn Sie genug Platz haben und das meiste aus Ihrem L7 Subwoofer herausholen wollen, sollten Sie eines dieser Bassrefl exgehäuse versuchen. Sie werden nicht enttäuscht sein. Das Bassrefl ex-Kompaktdesign erhöht die Basswirkung und eignet sich für beengte Platzverhältnisse. Obwohl es das kleinste empfohlene Bassrefl exgehäuse ist, ist die Leistung zwischen 30 und 80 Hz deutlich höher als bei einer geschlossenen Box. Das SPL/Deep Bass Bassrefl exmodell hat in diesem wichtigen Frequenzbereich eine proportional höhere Leistung. SPL/Deep Bass ist die größte und effi zienteste Gehäuseform. Bassrefl ex-Kompakt L7S8 L7S10 L7S12 L7S15 Gehäuse Volumen, L 18,69 35,4 49,6 85 Port Öffnung, cm x cm 3,8x24 6,4x29 6,4x34 6,4x41 Port Länge, cm 49 50 57 50 Belastbarkeit, RMS 375 450 600 750 Vented Maximum L7S8 L7S10 L7S12 L7S15 Gehäuse Volumen, L 28,32 63,7 92 170 Port Öffnung, cm x cm 5,1x24 7,6x29 7,6x34 8,9x41 Port Länge, cm 54 46 37 35 Belastbarkeit, RMS 375 450 600 750 Abbildungen 5
