BEDIENUNGSANLEITUNG L7T102 KICKER

Benutzerhandbuch | Deutsch TIEFTÖNER Manuel d’utilisation | Française

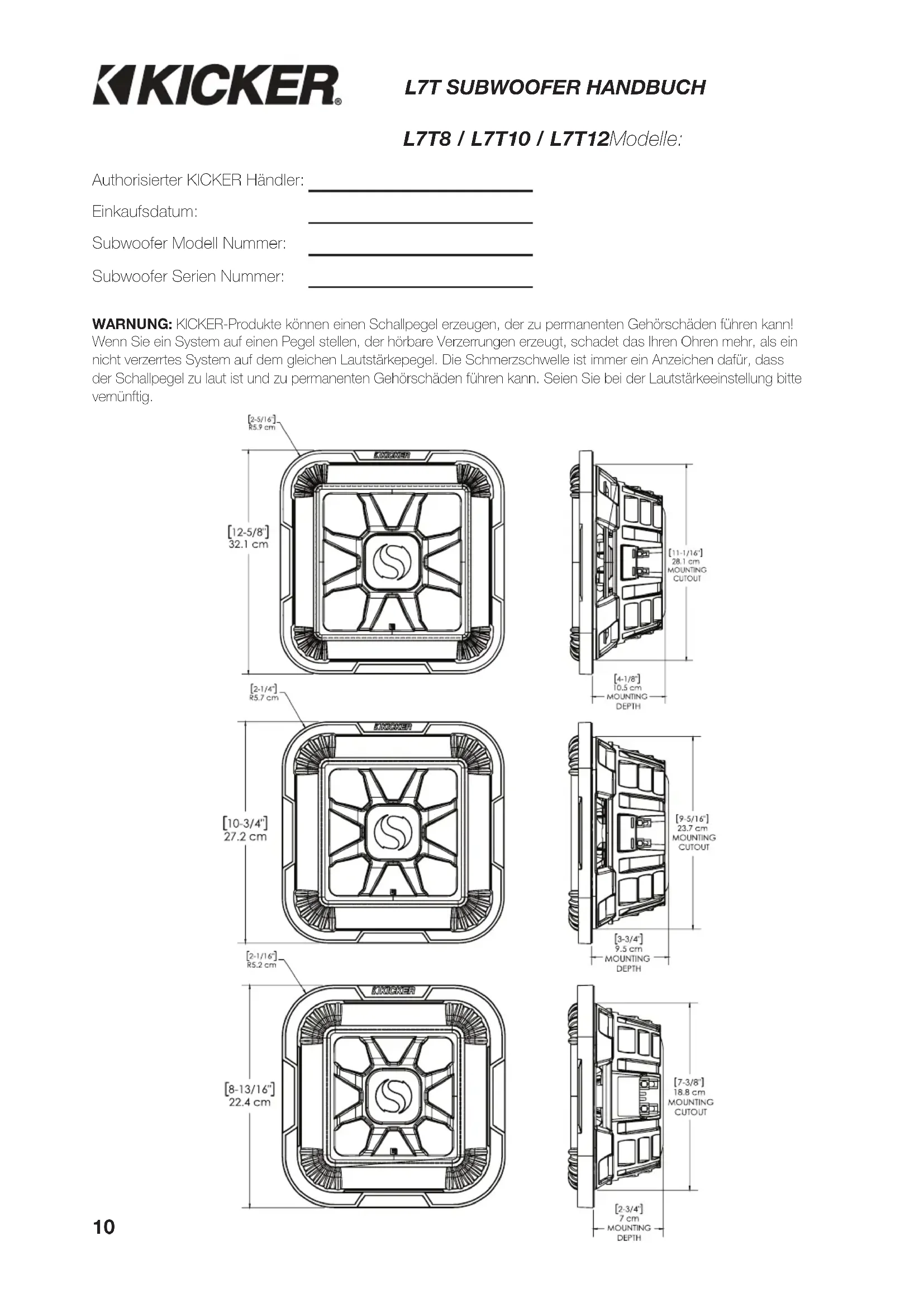

Authorisierter KICKER Händler: Einkaufsdatum: Subwoofer Modell Nummer: Subwoofer Serien Nummer: L7T8 / L7T10 / L7T12Modelle: WARNUNG: KICKER-Produkte können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht verzerrtes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer ein Anzeichen dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vernünftig. 2019 L7T Rev D.indd 102019 L7T Rev D.indd 10 2/14/2019 9:50:15 AM2/14/2019 9:50:15 AM11 TECHNISCHE DATEN Modell L7T8 L7T10 L7T12 Nennimpedanz [Ω] 2 oder 4 2 oder 4 2 oder 4 Resonanzfrequenz (Fs) [Hz] 45,4 30,75 26,3 Empfohlene Verstärkerleistung [RMS Watt] 350 500 600 Dauerbelastbarkeit [Watt] 700 1000 1200 Empfi ndlichkeit [1W, 1m] 84,835 85,98 86,54 Xmax (Lineare Auslenkung) [mm] 7,25 9,2 10,25 Re [Ω] 7,37 7,42 7,14 Mechanische Dämpfung (Qms) 8,516 9,33 8,7605 Elektrische Dämpfung (Qes) 0,674 0,563 0,641 Gesamt-Dämpfung (Qts) 0,625 0,531 0,597 Mms [g] 99,385 175,13 242,952 Sd [cm

] 268,96 453,69 645,17 Cms 0,1235 0,1535 0,1505 BL 17,604 21,114 21,138 Le [mH] 3,443 5,625 6,41 Äquivalentvolumen (Vas) [ft³, L] 0,45, 12,69 1,57, 44,59 3,14, 88,85 Frequenzgang [Hz] 30–100 25–100 25–100 Abbildungen 1 Reihen anschluss Paralleler Anschluss Doppelte 2Ω = 4Ω Lastwiderstand Doppelte 4Ω = 8Ω Lastwiderstand Doppelte 2Ω = 1Ω Lastwiderstand Doppelte 4Ω = 2Ω Lastwiderstand spule 1+spule 1+ spule 2+spule 2+ spule 2-spule 2- spule 1-spule 1- VERKABELUNG L7T Subwoofer sind mit doppelten 2W (Ohm) oder doppelten 4W Schwingspulen erhältlich. Beide Schwingspulen müssen an eine Verstärkerquelle angeschlossen werden. Der doppelte 2W Tieftöner erzeugt einen 1W Lastwider-stand, wenn die Spulen parallel geschaltet sind, oder 4W bei Reihenschaltung. Der doppelte 4W Tieftöner erzeugt einen 2W Lastwiderstand, wenn die Spulen parallel geschaltet sind, oder 8W bei Reihenschaltung. Siehe Abbildungen 1. Hinweis: Alle technischen Daten und Leistungsangaben vorbehaltlich Änderungen. Bitte besuchen Sie www.kicker.com für die aktuellsten Informationen. Um die beste Leistung aus Ihrem KICKER Subwoofer herauszuholen, sollten Sie Original-Zubehörteile und Kabel von KICKER verwenden. Nach etwa zwei Wochen erreicht der Subwoofer seine optimale Leistung. 2019 L7T Rev D.indd 112019 L7T Rev D.indd 11 2/14/2019 9:50:15 AM2/14/2019 9:50:15 AM12

Diese Boxen sind die Gehäuse der Wahl für extreme Straßen-Bass- und Hochleistungs- Schalldruckwettbewerbe. Wenn Sie genug Platz haben und das meiste aus Ihrem L7T Subwoofer herausholen wollen, sollten Sie eines dieser Bassrefl exgehäuse versuchen. Sie werden nicht enttäuscht sein.

Abbildungen 2 Abbildungen 3 D = 8cm x 8cm für L7T10, L7T12 D = 5cm x 5cm für L7T8

HINWEISEZUM GEHÄUSEBAU

Verwenden Sie mindestens 1,9 cm dicke Faserplatten (MDF) und vergewissern Sie sich, dass alle Fugen gut und sicher versiegelt sind. Die Pappschablone im Lieferkarton des L7T kann als Vorlage für das Ausschneiden des Lautsprechermontagelochs aus Ihrem Gehäuse verwendet werden. Nachdem Sie Ihre Schallwand mit der Schablone markiert haben, müssen Sie direkt an der Linie ausschneiden. All diese Designs benötigen interne Verstrebungen. Sie sollten zwischen den größeren ungestützten Platten 5cm x 5cm bis 8cm x 8cm starke Dreiecksstützen verwenden. Siehe Abbildung 2. Alle Volumen-Werte auf den folgenden Seiten schließen den Hub des Tieftöners mit ein. Bei Bassrefl exgehäusen muss der Hub der Refl exöffnung zum Enddesign hinzugezählt werden. Die angegebenen Informationen über rechteckige Refl exöffnungen bieten die besten Ergebnisse. Kalkulieren Sie die äußeren Dimensionen von der Öffnung und multiplizieren Sie “X x Y x Z”, und fügen Sie dem inneren Volumen diese Zahl von dem Gehäuse hinzu. Siehe Abbildung 3. Auf Grund der notwendigen Länge von diesen Öffnungen wollen Sie die Öffnung entlang des Bodens und der hinteren Wände falten. Bei diesen Modellen wäre die Verwendung runder Refl exöffnungen unpraktisch. Bei der Installation darf die Refl exöffnung nicht gegen eine feste Oberfl äche, wie eine Innenverstrebung, Rückseite oder Wand des Kofferraums, einen Sitz oder eine Fahrzeugverkleidung ausgerichtet sein. Die Refl exöffnung darf nicht verdeckt sein. Nehmen Sie die kleinste Abmessung der rechteckigen Refl exöffnung oder den Durchmesser der runden Öffnung als Minimalabstand zwischen der Refl exöffnung und einer Oberfl äche, um einen freien Luftstrom sicherzustellen. Wenn Sie eine extrem glatte Basswiedergabe wollen, sollten Sie das L7T-Gehäuse lose mit Polyfi l füllen. Bassrefl exmodelle erfordern eine Abdeckung der Refl exöffnung (innerhalb der Box) mit Bespannstoff, Maschendraht oder Streckmetall, damit das Polyfi l nicht durch die Refl exöffnung ausgeblasen wird. Die Verwendung von Polyfi l verringert den Wirkungsgrad etwas, vertieft und erweitert aber die Tiefbassleistung. Weitere Hinweise zum Gehäusebau erhalten Sie, wenn Sie auf der Kicker-Internetseite (www.kicker.com) auf SUPPORT klicken. Klicken Sie auf Technical Manuals und laden Sie dann das KICKER Handbuch oder Tech Tips herunter. Wenn Sie immer noch offene oder spezifi sche Fragen haben, können Sie den technischen Kundendienst unter [e-mail] erreichen. 2019 L7T Rev D.indd 122019 L7T Rev D.indd 12 2/14/2019 9:50:16 AM2/14/2019 9:50:16 AM13 Der L7T Subwoofer ist so konzipiert, dass er mehr Leistung bietet als ein konkurrierender Lautsprecher und in den empfohlenen geschlossenen Gehäusen hervorragend klingt. Diese geschlossenen Gehäuseformen bieten die beste Wiedergabe und die meiste Energie bei den niedrigsten Frequenzen, um 25 bis 30 Hz. Diese Gehäuseformen bietet einen massiven, treibenden Bass und können mit extrem hohen Verstärkerleistungen betrieben werden. Das hochleistende Aufhängungssystem des L7T Subwoofer kann in einem größeren geschlossenen Gehäuse betrieben werden. Dieses maximale Gehäusevolumen ist für Ultra-Soundqualitäts-Anwendungen (SQ) ideal. Das SQ-Gehäuse bietet einen sehr fl achen Frequenzgang und stark erweiterten Tiefbass. Tieftöner der L7T Subwoofer-Serie bieten in allen geschlossenen Gehäusen zwischen der Kompakt- und der SQ-Größe gute Leistungen. Diese Systeme zeigen die Vorzüge beider Gehäuseformen. Das Kompakt-Gehäuse bietet massiven Bass, während das Maximum-Gehäuse eine erweiterte Tiefbassfrequenz liefert. Insgesamt klingt das System mehr wie das empfohlene Gehäuse, dem es größenmäßig am nächsten ist. Diese Gehäuse-Empfehlungen gelten für den Luftraum innerhalb des Gehäuses und schließen den Hub des Tieftöners mit ein. Alle Geschlossenen Gehäuse sollten mit 50% lockerem Polyfi l (polyester fi berfi ll) gefüllt werden. Machen Sie den Luftraum nicht größer als die SQ- Empfehlung (maximales Gehäuse volumen). Bassrefl ex-Kompakt L7T8 L7T10 L7T12 Gehäuse Volumen, L 22,7 35,4 49,6 Port Öffnung, cm x cm 3,8x20,3 5,1x26,7 6,4x31,8 Port Länge, cm 52 50,8 50,8 Belastbarkeit, RMS 350 500 600 Vented Maximum L7T8 L7T10 L7T12 Gehäuse Volumen, L 34 49,6 63,7 Port Öffnung, cm x cm 5,1x20,3 6,4x26,7 7,6x31,8 Port Länge, cm 48,6 50,8 52,1 Belastbarkeit, RMS 350 500 600

GESCHLOSSENE GEHÄUSE

Modell Volumen Kubikfuß (l) Belastbarkeit

Modelle Volumen Kubikfuß (l) Belastbarkeit

Geschlossene Kompakt Geschlossene Maximum Sound Check: Zu wenig Bass? Prüfen Sie Systemdurchführen schrittweise durch Umkehren einer Sprechersverbindung von positiv zu negativ auf dem Stereo order subwoofer. Wenn der Bass verbessert, war der lautsprecher nicht in richtiger Phase. Das Bassrefl ex-Kompaktdesign erhöht die Basswirkung und eignet sich für beengte Platzverhältnisse. Obwohl es das kleinste empfohlene Bassrefl exgehäuse ist, ist die Leistung zwischen 30 und 80 Hz deutlich höher als bei einer geschlossenen Box. Das SPL/Deep Bass Bassrefl exmodell hat in diesem wichtigen Frequenzbereich eine proportional höhere Leistung. SPL/Deep Bass ist die größte und effi zienteste Gehäuseform. 2019 L7T Rev D.indd 132019 L7T Rev D.indd 13 2/14/2019 9:50:17 AM2/14/2019 9:50:17 AM14
