BEDIENUNGSANLEITUNG CVR102 KICKER

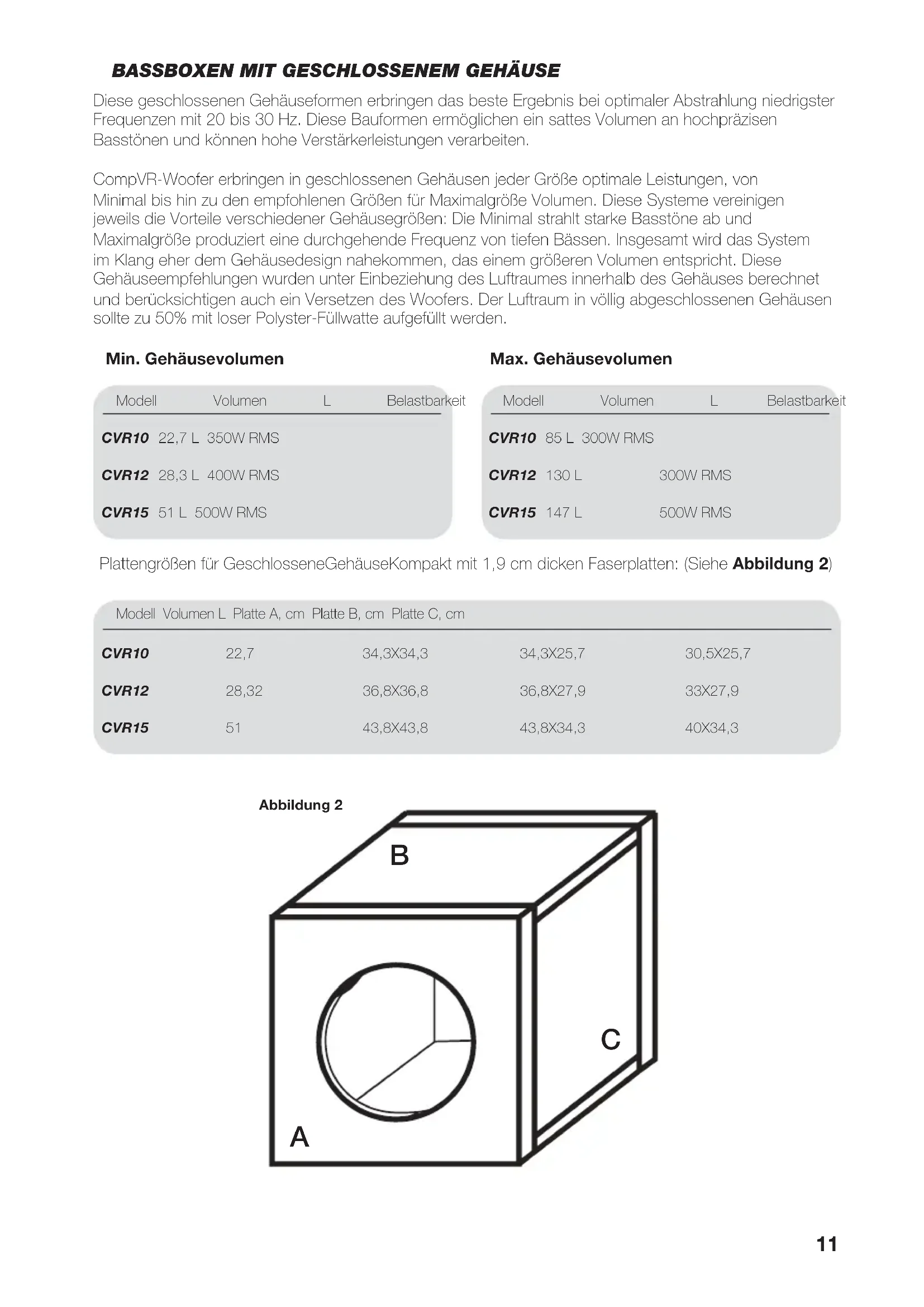

Diese geschlossenen Gehäuseformen erbringen das beste Ergebnis bei optimaler Abstrahlung niedrigster Frequenzen mit 20 bis 30 Hz. Diese Bauformen ermöglichen ein sattes Volumen an hochpräzisen Basstönen und können hohe Verstärkerleistungen verarbeiten. CompVR-Woofer erbringen in geschlossenen Gehäusen jeder Größe optimale Leistungen, von Minimal bis hin zu den empfohlenen Größen für Maximalgröße Volumen. Diese Systeme vereinigen jeweils die Vorteile verschiedener Gehäusegrößen: Die Minimal strahlt starke Basstöne ab und Maximalgröße produziert eine durchgehende Frequenz von tiefen Bässen. Insgesamt wird das System im Klang eher dem Gehäusedesign nahekommen, das einem größeren Volumen entspricht. Diese Gehäuseempfehlungen wurden unter Einbeziehung des Luftraumes innerhalb des Gehäuses berechnet und berücksichtigen auch ein Versetzen des Woofers. Der Luftraum in völlig abgeschlossenen Gehäusen sollte zu 50% mit loser Polyster-Füllwatte aufgefüllt werden. Modell Volumen L Platte A, cm Platte B, cm Platte C, cm

Modell Volumen L Belastbarkeit

Modell Volumen L Belastbarkeit

Plattengrößen für GeschlosseneGehäuseKompakt mit 1,9 cm dicken Faserplatten: (Siehe Abbildung 2) Min. Gehäusevolumen Max. Gehäusevolumen

Das sind die Boxen mit Gehäusen erster Wahl für durchschlagenden Straßenbass und Hochleistungs- SPL-Wettbewerbe. Wenn es keine Platzprobleme gibt und Sie die optimale Leistung aus Ihrem CompVR herausholen wollen, probieren Sie eine dieser Port-Bauformen aus. Sie werden nicht enttäuscht sein. CompVR Subwoofer verarbeiten in jedem der empfohlenen Gehäuse, egal ob in Minimal- oder Maximalausstattung, enorme Mengen an Verstärkerleistung. Die kleineren Gehäuse eignen sich am besten bei begrenztem Platzangebot. Die größeren empfohlenen Gehäuse strahlen etwas mehr Bassvolumen bei den tiefsten Frequenzen ab. Das ventilierte Minimal verstärkt die Wirkung der Bässe und passt bei vielen Anwendungen mit begrenztem Platzangebot. Wenngleich es das kleinste der empfohlenen Port-Gehäuse ist, wird die Ausgangsleistung bei 30 bis 80 Hz deutlich höher sein als bei jedem geschlossenen Gehäuse. Das ventilierte Maximalgröße-Design bietet noch mehr Ausgangsleistung in diesem äußerst wichtigen Frequenzband. Das „Vented Maximalgröße“ ist das größte und wirksamste Gehäusedesign.

HINWEISE ZUM BOXEN-AUFBAU

Verwenden Sie eine mindestens 1,9 cm dicke mittelfeste Spanplatte und dichten Sie die Verbindungsstellen mit Silikon ab. Nutzen Sie die „Schablone“, die Sie im Versandkarton Ihres CompVRs fi nden, um das Montageloch anzuzeichnen und schneiden Sie es dann genau entlang der Linien aus. Diese Bauformen müssen von innen her abgestützt werden. Fügen Sie dreieckige Abstützungen zwischen allen größeren, nicht abgestützten Paneelen ein. Siehe Abbildung 3. Alle Maße, die in dieser Anleitung in Kubikfuß (L) angegeben sind, rechnen eine Verschiebung des Woofers mit ein. Für ventilierte Gehäuse muss die Verschiebung des Ports gesondert berechnet und zum Innenvolumen des endgültigen Designs hinzugefügt werden. Nutzen Sie die Außenabmessungen des Ports und multiplizieren Sie „X x Y x Z“, dann rechnen Sie die Zahl in Kubikfuß um. Zum Beispiel beim Design CVR12 Vented Compact werden die externen Portabmessungen mit einer 1,9 cm dicken mittelfesten Spanplatte folgendermaßen berechnet: (12,5” + 1,5” Gesamtwanddicke der MDF) x (2,5” + 1,5” Gesamtwanddicke der MDF) x (20”) x (1 Fuß

1728 Zoll3 ) = 0,65 Fuß

2016 CompVR Rev E.indd 122016 CompVR Rev E.indd 12 10/14/2015 9:59:17 AM10/14/2015 9:59:17 AM13 Diese Zahl addieren Sie zum Innenvolumen des Gehäuses. 1,75 Fuß

. Siehe Abbildung 4. Aufgrund der benötigten Länge dieser Ports können Sie die Ports eventuell entlang des Bodens und der Rückwände anbringen. Es wäre unpraktisch, für diese Designs runde Ports zu verwenden. Achten Sie darauf, dass Portöffnungen nicht auf festen Flächen wie etwa Innenabstützungen, Rückpanelen oder Rumpfwänden, dem Fahrzeugsitz oder einem Innenpanel Ihres Fahrzeugs anliegen. Die Portöffnung muss unbehindert zugänglich bleiben. Nehmen Sie die kleinste Größe des rechteckigen Ports als Maßstab für den Mindestplatzbedarf zwischen der Portöffnung und jeglicher Art von fester Oberfl äche, um eine ungehinderte Luftzufuhr zu gewährleisten. Wenn Sie eine ultra-weiche Wiedergabe der Bässe bevorzugen, sollten Sie Ihr CompVR-Gehäuse mit Polyester-Füllwatte auffüllen. Bei ventilierten Designs wird man dabei das Ende des Ports (das sich innerhalb der Box befi ndet) mit einem Metallgitter, feinem Maschendraht oder einer Lochmetallplatte abdecken müssen, um zu verhindern, dass die Polyester-Füllung austritt. Der Einsatz des Polyester- Füllmaterials wird geringfügig die Effi zienz verringern, doch er wird die Ausgabe niedriger Frequenzen vertiefen und erweitern. Weitere Hinweise zum Gehäusebau erhalten Sie, wenn Sie auf der KICKER-Internetseite (www.kicker.com) auf SUPPORT klicken. Klicken Sie auf Technical Manuals und laden Sie dann das KICKER Handbuch oder Tech Tips herunter. Wenn Sie immer noch offene oder spezifi sche Fragen haben, können Sie den technischen Kundendienst unter [e-mail] erreichen. Sound Check: Zu wenig Bass? Prüfen Sie Systemdurchführen schrittweise durch Umkehren einer Sprechersverbindung von positiv zu negativ auf dem Stereo order subwoofer. Wenn der Bass verbessert, war der lautsprecher nicht in richtiger Phase. Abbildung 4

Hinweis: Alle technischen Daten und Leistungsangaben vorbehaltlich Änderungen. Bitte besuchen Sie www.kicker.com für die aktuellsten Informationen. Um die beste Leistung aus Ihrem KICKER Subwoofer herauszuholen, sollten Sie Original-Zubehörteile und Kabel von KICKER verwenden. Nach etwa zwei Wochen erreicht der Subwoofer seine optimale Leistung. WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht verzerrtes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vernünftig! 2016 CompVR Rev E.indd 132016 CompVR Rev E.indd 13 10/14/2015 9:59:17 AM10/14/2015 9:59:17 AM14 Manuel d’utilisation du haut-parleur d’extrêmes graves CompVR PERFORMANCES CÂBLAGE Distributeur KICKER agréé : Date d’achat : Numéro de modèle du Subwoofer : Numéro de série du Subwoofer : Modèle : CVR10 CVR12 CVR15 Impédance nominale [Ω] 2 ou 4 2 ou 4 2 ou 4 Fs [Hz] 43,8 32,6 24,6 Puissance continue [Watts RMS] 350 400 500 Sensibilité [1W, 1m] 83,6 86,9 89,2 Qts ,838 ,648 ,381 Qms 10,03 8,166 9,138 Qes ,914 ,703 ,398 Re [Ω] 3,7 3,5 3,7 Vas [pied³; L] ,570 [16,159] 2,3 [65,294] 5 [143,82] Xmax (Excursion Linéaire) [mm] 14 14 15 Dimensions externes du boîtier [po; cm] 10-11/16 [27,1] 12-5/8 [32] 15-1/2 [39,3] Profondeur du montage [po; cm] 5-1/2 [14] 6-1/4 [15,9] 8-3/16 [20,7] Découpe de montage [po; cm] 9-3/16 [23,3] 11 [27,8] 13-11/16 [34,7] Réponse en fréquence [Hz] 30–500 25–500 25–500
