CVR102 - Caisson de basses KICKER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Caisson de basses KICKER CVR102, 10 pouces, impédance de 2 ohms, puissance RMS de 300 watts.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour les amateurs de basses profondes.
Maintenance et Réparation	Vérifier régulièrement les connexions et l'état du câblage. Nettoyer le caisson avec un chiffon doux.
Sécurité	Éviter l'exposition à l'humidité. Ne pas surcharger le caisson pour prévenir les dommages.
Informations Générales	Garantie limitée de 1 an, poids de 10 kg, dimensions 25 x 25 x 30 cm.

FOIRE AUX QUESTIONS - CVR102 KICKER

Quelle est la puissance RMS du KICKER CVR102 ?

Le KICKER CVR102 a une puissance RMS de 300 watts.

Quel type d'enceinte est le KICKER CVR102 ?

Le KICKER CVR102 est un caisson de basses à subwoofer.

Quelle est la taille du haut-parleur du KICKER CVR102 ?

Le haut-parleur du KICKER CVR102 mesure 25 cm.

Comment connecter le KICKER CVR102 à mon amplificateur ?

Vous devez utiliser des câbles de haut-parleur appropriés pour connecter les bornes du KICKER CVR102 à votre amplificateur.

Le KICKER CVR102 est-il compatible avec tous les amplificateurs ?

Oui, tant que l'amplificateur peut fournir la puissance nécessaire et que les impédances sont compatibles.

Quel est le poids du KICKER CVR102 ?

Le KICKER CVR102 pèse environ 7,7 kg.

Comment puis-je optimiser les performances du KICKER CVR102 ?

Assurez-vous que le caisson est correctement installé dans un espace bien ventilé et utilisez un amplificateur adapté pour maximiser les performances.

Le KICKER CVR102 a-t-il besoin d'un caisson en bois ?

Oui, pour des performances optimales, il est recommandé de l'installer dans un caisson en bois de la taille appropriée.

Quels types de musique sont les mieux adaptés au KICKER CVR102 ?

Le KICKER CVR102 est idéal pour les genres musicaux avec des basses profondes, comme le hip-hop, le reggae et la musique électronique.

Où puis-je trouver des pièces de rechange pour le KICKER CVR102 ?

Vous pouvez trouver des pièces de rechange sur le site officiel de KICKER ou chez des revendeurs autorisés.

MODE D'EMPLOI CVR102 KICKER

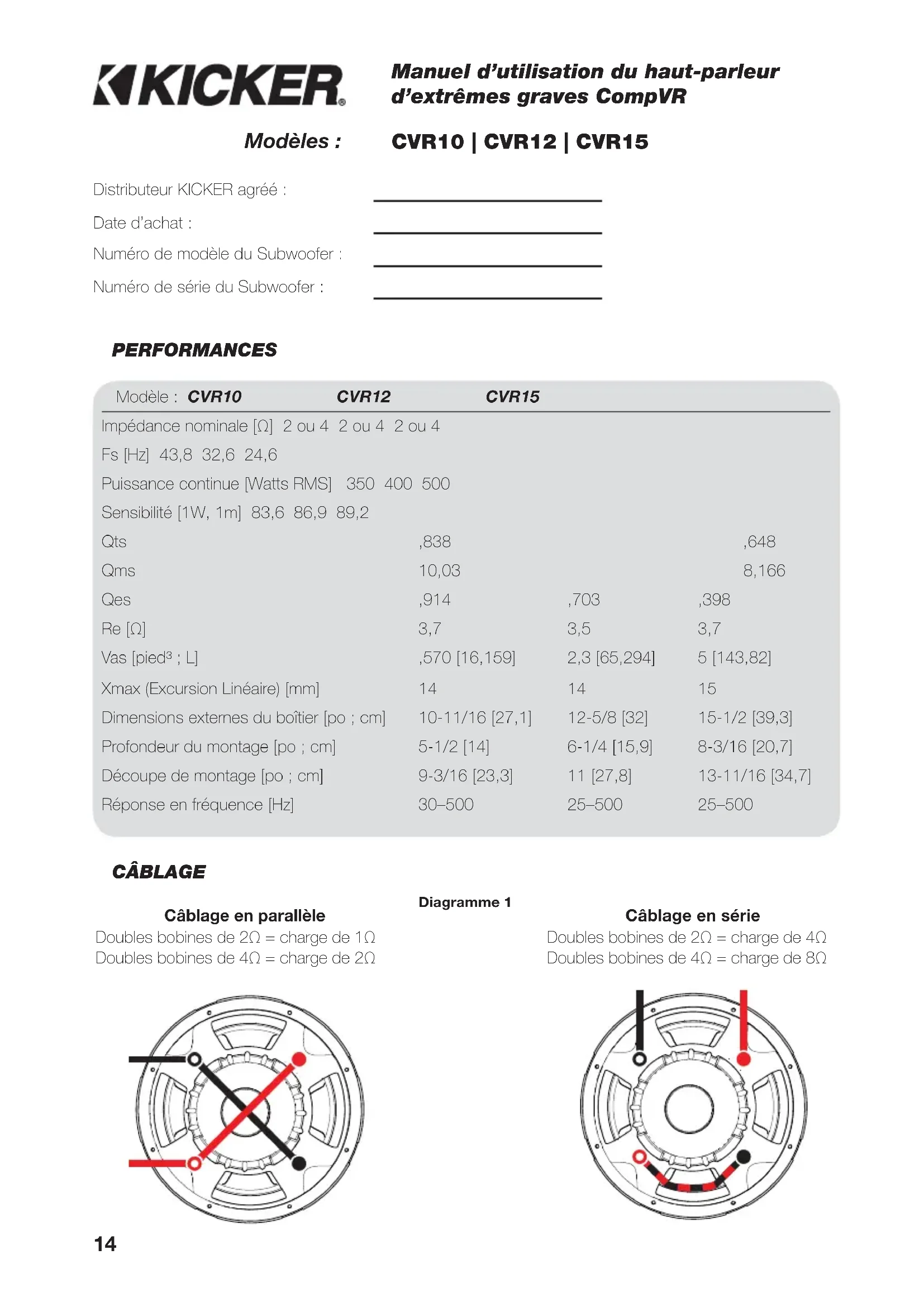

Modèles : Diagramme 1 Câblage en sérieCâblage en parallèle Doubles bobines de 2Ω = charge de 4Ω Doubles bobines de 4Ω = charge de 8Ω Doubles bobines de 2Ω = charge de 1Ω Doubles bobines de 4Ω = charge de 2Ω 2016 CompVR Rev E.indd 142016 CompVR Rev E.indd 14 10/14/2015 9:59:17 AM10/14/2015 9:59:17 AM15 ENCEINTES CLOSES Ces modèles d’enceinte close donnent la réponse la plus uniforme possible avec une énergie accrue aux fréquences les plus basses, à savoir entre 20 et 30 Hz. Ces modèles offrent d’immenses quantités de basses ultra-précises et peuvent être utilisés avec de très hauts niveaux d’amplifi cation. Ce volume d’enceinte maximal est idéal pour les installations SQ (qualité sonore supérieure). Le caisson maximal produit une courbe de réponse très plate et permet d’étendre considérablement les extrêmes graves. Les woofers de CompVR offrent également de bonnes performances dans tout caisson clos dont la taille est comprise entre les recommandations de volume des modèles minimal et maximal. Ces systèmes présentent les avantages des deux modèles : le modèle minimal produit des graves à fort impact et le modèle maximal une protraction dans les fréquences extrêmes graves. Globalement, le son du système ressemble beaucoup à celui du type de caisson dont il se rapproche le plus en termes de volume. Ces recommandations de caissons ont été calculées par rapport au volume d’air interne au caisson et comprennent le déplacement du woofer. Tous les caissons clos doivent être remplis à 50 % de rembourrage en poly-fi l (fi bre de polyester) non tassé. Modèle : Volume pied Panneau A Panneau B Panneau C au cube (L) pouce (cm) pouce (cm) pouce (cm) CVR10 ,8 [22,7] 13,5X13,5 [34,3X34,3] 13,5X10,125 [34,3X25,7] 12X10,125 [30,5X25,7] CVR12 1 [28,32] 14,5X14,5 [36,8X36,8] 14,5X11 [36,8X27,9] 13X11 [33X27,9] CVR15 1,8 [51] 17,25X17,25 [43,8X43,8] 17,25X13,5 [43,8X34,3] 15,75X13,5 [40X34,3] Modèle : Volume pied Puissance admissible au cube (L)

Modèle : Volume pied Puissance admissible au cube (L)

Dimensions de panneau pour enceintes hermétiques avec carton dur de densité moyenne d’une épaisseur de 1,9 cm (voir la Diagramme 2) Minimal Clos Maximal Clos

Ces enceintes constituent les caissons idéaux pour des graves extrêmes et les concours SPL où des performances élevées sont indispensables. Si l’espace n’est pas un problème et que vous souhaitez tirer le maximum de votre CompVR, essayez l’un de ces modèles à ports. Vous ne serez pas déçu. Les subwoofers CompVR traitent des quantités gigantesques de puissance dans toutes les enceintes recommandées, minimum ou maximum. Les enceintes plus petites sont préférables pour une utilisation dans un espace restreint. Les enceintes recommandées plus grandes offrent légèrement plus de graves aux fréquences les plus basses. Le modèle aéré minimal accroît l’effi cacité des graves et convient à une utilisation dans de nombreux espaces restreints. Bien qu’il s’agisse de l’enceinte à ports recommandée de la plus petite taille, le rendement entre 30 et 80 Hz sera bien plus élevé que celui de tout caisson clos. Le modèle SQ aéré offre un rendement encore plus élevé dans cette bande de fréquences cruciale. Le maximal aéré est le modèle de caisson le plus grand et le plus effi cace.

NOTES POUR LE CAISSONNAGE

Utilisez un panneau de fi bres à moyenne densité (MDF) d’une épaisseur de 3/4” / 1,9 cm et scellez les joints avec de la silicone. Utilisez le « modèle » situé à l’intérieur du carton d’expédition de votre CompVR pour marquer le tracé de montage, puis découpez directement la ligne. Ces designs nécessitent de placer des renforts à l’intérieur du caisson. Ajoutez un renfort triangulaire entre chacun des grands panneaux non soutenus. Voir Diagramme 3. Toutes les mesures (L) en pieds cubiques de ce manuel incluent le déplacement du woofer. Pour les enceintes aérées, le déplacement du port doit être calculé et ajouté au volume interne du design fi nal. Utilisez les dimensions externes du port et effectuez la multiplication « X x Y x Z », puis convertissez le résultat en pieds cubiques. Par exemple, en utilisant une MDF épaisse de 3/4” / 1,9 cm, les dimensions du port externe du design Compact aéré du CVR12 sont : (Épaisseur totale paroi MDF 12,5” + 1,5”) x (épaisseur totale paroi MDF 2,5” + 1,5”) x (20”) x (1 pied

Ajoutez ensuite ce nombre au volume interne de l’enceinte. 1,75 pied

[L] 1,75 [49,6] 2,25 [63,7] 5 [142] Port D’ouverture, pouce x pouce [cm x cm] 2,5X10,5 [6,4X26,7] 3X12,5 [7,6X31,8] 3X15,5 [7,6X39,4] Port Longueur, pouce [cm] 20 [50,8] 20,5 [52,1] 22 [55,9] Puissance admissible, RMS 300 300 500 2016 CompVR Rev E.indd 162016 CompVR Rev E.indd 16 10/14/2015 9:59:17 AM10/14/2015 9:59:17 AM17 En raison de la longueur nécessaire de ces ports, il peut être souhaitable de plier le port le long des parois du fond et arrière. Il n’est pas possible d’utiliser des ports ronds pour ces designs. N’installez pas l’ouverture d’un port contre une surface solide, comme un renfort interne, un panneau arrière ou une paroi du coffre, un siège ou un panneau intérieur de votre véhicule. L’ouverture du port ne doit pas être obstruée. Utilisez la plus petite dimension du port rectangulaire comme espace minimal entre l’ouverture du port et toute surface solide pour garantir que l’air circule librement. Si vous préférez une réponse de graves la plus uniforme possible, il vous est conseillé de remplir votre enceinte CompVR avec du rembourrage en poly-fi l non tassé. Les designs aérés nécessitent de couvrir l’extrémité du port (situé à l’intérieur du caisson) avec un grill-cloth, un grillage ou du métal déployé pour éviter que le poly-fi l ne sorte par le port. L’utilisation de poly-fi l réduira légèrement l’effi cacité mais approfondira et étendra le rendement à basse fréquence. Pour obtenir d’autres conseils sur la construction du caisson, cliquez sur l’onglet SUPPORT de la page d’accueil KICKER, www.kicker.com. Sélectionnez le lien Technical Manuals et téléchargez le manuel technique KICKER CompVR (format PDF), ou cliquez sur le lien Tech Tips pour télécharger le document PDF de conseils techniques Tech Tips. Si vous avez d’autres questions, [e-mail] d’e-mail. Sound Check: Faible réponse des graves? Permutez les connexions positives et négatives haut-parleur sur les canaux stéréo / aisson de basse; s’il y a l’amélioration des graves, c’était le haut-parleur, qui a été hors phase.

Diagramme 4 NOTA: Nous nous réservons le droit de modifi er les spécifi cations et les performances indiquées ici. Consultez notre site www.kicker.com pour obtenir les informations les plus récentes. Pour tirer le meilleur parti du Subwoofer KICKER, nous conseillons d’utiliser des accessoires et des câbles KICKER d’origine. Comptez deux semaines de rodage pour que le subwoofer atteigne des performances optimales

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant endommager l’ouïe de

façon irréversible ! L’augmentation du volume d’un système jusqu’à un niveau présentant une distorsion audible endommage davantage l’ouïe que l’écoute d’un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d’endommager l’ouïe de façon irréversible. Réglez le volume en faisant prevue de bon sens ! 2016 CompVR Rev E.indd 172016 CompVR Rev E.indd 17 10/14/2015 9:59:17 AM10/14/2015 9:59:17 AM18
