Caractéristiques techniques	Caisson de basses KICKER KMF104, 10 pouces, puissance RMS de 300 watts, impédance de 4 ohms.
Utilisation	Conçu pour une utilisation dans des systèmes audio automobile, idéal pour améliorer les basses dans les véhicules.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles. En cas de problème, consulter un professionnel pour la réparation.
Sécurité	Ne pas exposer à l'humidité. Éviter les surcharges électriques pour prévenir les dommages.
Informations générales	Compatible avec divers amplificateurs, installation recommandée par un professionnel pour un meilleur rendement.

FOIRE AUX QUESTIONS - KMF104 KICKER

Quelles sont les dimensions du KICKER KMF104 ?

Le KICKER KMF104 mesure 25,4 cm x 25,4 cm x 25,4 cm.

Comment connecter le KICKER KMF104 à mon système audio ?

Utilisez des câbles RCA pour connecter le caisson de basses à votre amplificateur ou récepteur audio. Assurez-vous que le caisson est alimenté.

Le KICKER KMF104 peut-il être utilisé avec un amplificateur de voiture ?

Oui, le KICKER KMF104 est conçu pour être utilisé avec des amplificateurs de voiture compatibles.

Quelles sont les spécifications du haut-parleur du KICKER KMF104 ?

Le KICKER KMF104 est équipé d'un haut-parleur de 25 cm (10 pouces) et offre une puissance maximale de 600 watts.

Comment régler le niveau de basses sur le KICKER KMF104 ?

Vous pouvez ajuster le niveau de basses à l'aide du contrôle de gain situé sur le caisson de basses ou via votre amplificateur.

Le KICKER KMF104 est-il étanche ?

Le KICKER KMF104 est conçu pour être résistant à l'humidité, mais il n'est pas complètement étanche. Évitez de l'exposer à des conditions extrêmes.

Comment installer le KICKER KMF104 dans mon véhicule ?

Pour l'installation, suivez les instructions fournies dans le manuel. Assurez-vous de le fixer solidement et de respecter les connexions électriques.

Que faire si le KICKER KMF104 ne fonctionne pas ?

Vérifiez d'abord les connexions électriques et assurez-vous que le caisson est alimenté. Si le problème persiste, consultez le manuel ou contactez le support technique.

Puis-je utiliser le KICKER KMF104 en extérieur ?

Il est recommandé d'utiliser le KICKER KMF104 dans des environnements fermés ou abrités pour éviter les dommages causés par les intempéries.

Quelle est la garantie du KICKER KMF104 ?

Le KICKER KMF104 est généralement couvert par une garantie limitée de 1 à 2 ans. Vérifiez les détails spécifiques avec le détaillant.

MODE D'EMPLOI KMF104 KICKER

Manuel d’utilisation | Française

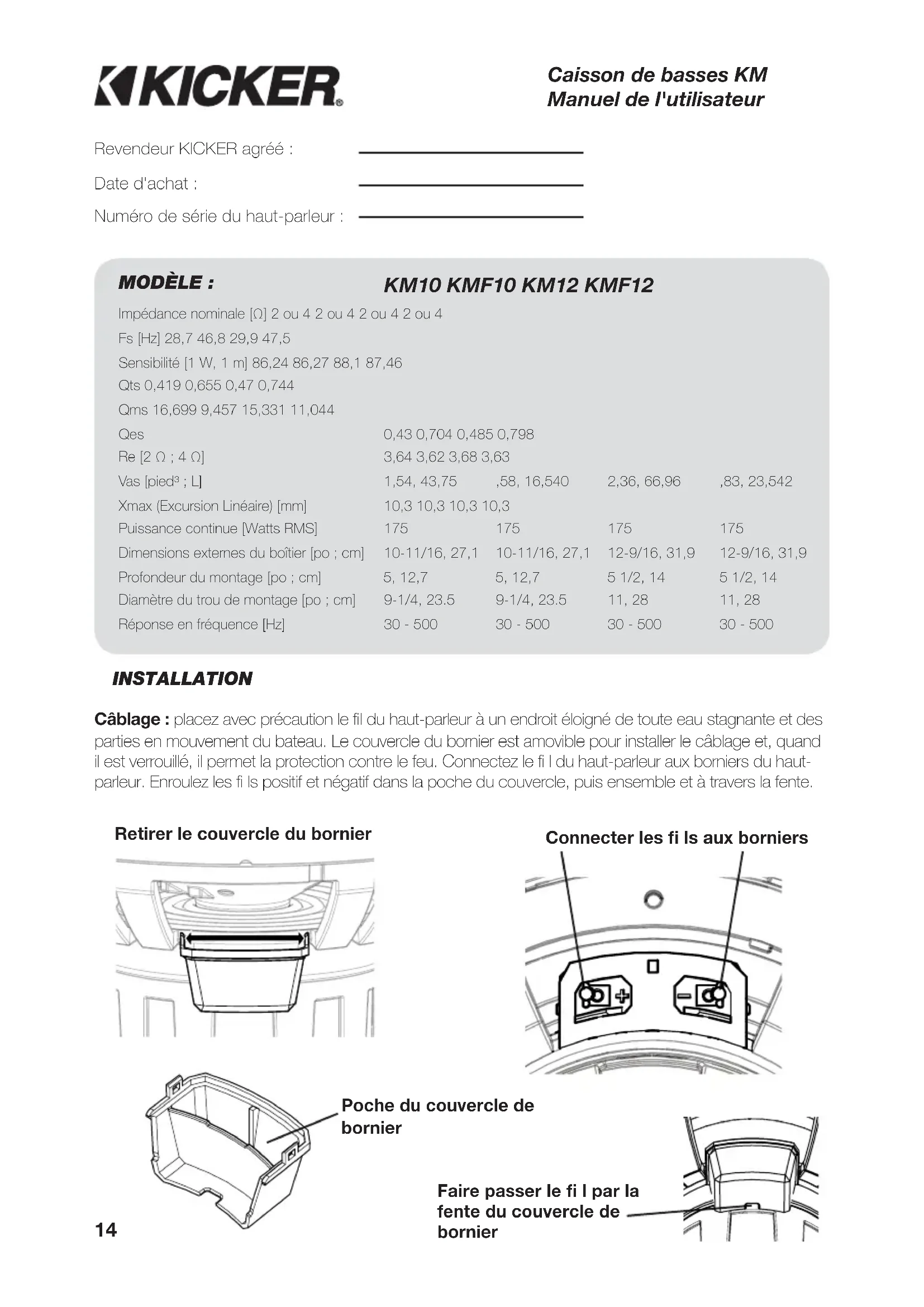

Sicherung (max) ≤7” (17,5cm) batteríe 2018 KM Sub Rev D.indd 13 11/2/2017 5:07:16 PM14 Caisson de basses KM Manuel de l'utilisateur INSTALLATION Câblage: placez avec précaution le fi l du haut-parleur à un endroit éloigné de toute eau stagnante et des parties en mouvement du bateau. Le couvercle du bornier est amovible pour installer le câblage et, quand il est verrouillé, il permet la protection contre le feu. Connectez le fi l du haut-parleur aux borniers du haut- parleur. Enroulez les fi ls positif et négatif dans la poche du couvercle, puis ensemble et à travers la fente. Revendeur KICKER agréé: Date d'achat: Numéro de série du haut-parleur: Retirer le couvercle du bornier Faire passer le fi l par la fente du couvercle de bornier Poche du couvercle de bornier Connecter les fi ls aux borniers MODÈLE:

KM10 KMF10 KM12 KMF12

Impédance nominale [Ω] 2 ou 4 2 ou 4 2 ou 4 2 ou 4 Fs [Hz] 28,7 46,8 29,9 47,5 Sensibilité [1W, 1m] 86,24 86,27 88,1 87,46 Qts 0,419 0,655 0,47 0,744 Qms 16,699 9,457 15,331 11,044 Qes 0,43 0,704 0,485 0,798 Re [2Ω; 4Ω] 3,64 3,62 3,68 3,63 Vas [pied³; L] 1,54, 43,75 ,58, 16,540 2,36, 66,96 ,83, 23,542 Xmax (Excursion Linéaire) [mm] 10,3 10,3 10,3 10,3 Puissance continue [Watts RMS] 175 175 175 175 Dimensions externes du boîtier [po; cm] 10-11/16, 27,1 10-11/16, 27,1 12-9/16, 31,9 12-9/16, 31,9 Profondeur du montage [po; cm] 5, 12,7 5, 12,7 5 1/2, 14 5 1/2, 14 Diamètre du trou de montage [po; cm] 9-1/4, 23.5 9-1/4, 23.5 11, 28 11, 28 Réponse en fréquence [Hz] 30 - 500 30 - 500 30 - 500 30 - 500 2018 KM Sub Rev D.indd 14 11/2/2017 5:07:16 PM15 Montage à l’air libre: Les subwoofers Free-Air (KMF10, KMF12) ne nécessitent pas de boîtier, cependant, il est important d’isoler le son provenant de l’avant du conducteur du son rayonnant de l’arrière du conducteur. Cette isolation est généralement réalisée en utilisant le pilote dans un emplacement de haut-parleur d’usine, ou dans un emplacement avec une chambre arrière semi-isolée. Montage de baffl e infi ni: la méthode de montage de baffl e infi ni utilise effi cacement l'espace de stockage de la plupart des bateaux. Faites attention en montant les haut-parleurs à travers les parois du bateau. Prenez en compte les systèmes de harnais pour câblage, de ressorts, de charnières et de mécanismes des sièges amovibles qui peuvent interférer avec le fonctionnement du bateau ou le système des haut-parleurs. Tracez sur la paroi le diamètre du trou à percer pour le caisson de basses, puis percez le trou.

Espace de stockage Caissons scellés : Les caissons de basses KM ont une bonne performance dans tout les caissons scellés dont la taille est comprise entre le minimum et le maximum recommandés. De tels systèmes présenteront les avantages des deux conceptions : les caissons de taille plus réduite produiront des basses percutantes et étroites, tandis que les caissons plus importants donneront des performances étendues à basse fréquence. Les recommandations pour ces caissons ont été calculées avec l'espace d'air inclus dans le caisson et comprennent le déplacement des basses. Astuce de pro: il ne vous manque plus qu'un amplifi cateur KXM et quelques câbles pour obtenir un système complet de haute qualité avec une base inébranlable comme seul en est capable KICKER! Veuillez vous adresser à votre revendeur au sujet des mises à niveau des amplifi cateurs KICKER KXM.

IMPORTANT AVERTISSEMENT DE SÉCURITÉ

Prolongée fonctionnement continu d’un amplifi cateur, haut-parleur ou subwoofer d’une manière déformée, coupée ou sur-alimenté peut provoquer votre système audio de surchauffer, éventuellement prendre feu et causer des dommages graves à vos composants et / ou véhicule. Amplifi cateurs nécessitent jusqu’à 4 pouces (10cm) de ventilation ouverte. Subwoofers doivent être montés avec au moins 1 pouce (2,5 cm) entre l’avant de l’enceinte et toute surface. 2018 KM Sub Rev D.indd 15 11/2/2017 5:07:17 PM16 Remarques supplémentaires sur la construction des boîtiers: utilisez du contreplaqué spécial bateau de 3/4pouce (1,9cm) ou plus et scellez les joints au silicone. Utilisez le «modèle» fourni à l'intérieur du carton d'emballage du caisson de basses pour tracer le trou de montage, puis découpez directement en suivant le trait. Ces constructions nécessitent des entretoises internes. Ajoutez une entretoise triangulaire entre chacune des parois les plus grandes, non maintenues. Toutes les mesures en pied cubique (L) de ce manuel comprennent le déplacement du haut-parleur de basses. Pour les caissons ventilés, le déplacement de l'orifi ce doit être calculé et ajouté au volume interne de conception fi nale. Utilisez les dimensions externes de l'ouverture et multipliez «XxYxZ», convertissez en pied cubique, par exemple les dimensions externes de l'ouverture pour la construction compacte ventilée du KM10 sont, en prenant du contreplaqué spécial bateau de 3/4pouce (1,9cm): [ (1,5” + 1,5” épaisseur totale de la paroi) x (10,5” + 1,5” épaisseur totale de la paroi MDF) x 14,5” ] x (1pied

, puis ajoutez ce nombre au volume interne du caisson, pour le KM10 1,25pied

D = 2pox2po pour KM10 D = 3pox3po pour KM12

Ventilé au minimum KM10 KM12 Volume du boîtier [pied³; L] 1,25; 35,4 1,75, 49,6 Ouverture [poxpo; cmxcm] 1,5x10,5; 3,8x26,7 2x12,5, 5,1x31,8 Longueur de l'ouverture [po; cm] 14,5; 36,8 16, 40,6 Puissance [Watts RMS] 175 175 Ventilé au maximum KM10 KM12 Volume du boîtier [pied³; L] 1,75; 49,6 2,25, 63,7 Ouverture [poxpo; cmxcm] 1,5x10,5; 3,8x26,7 2x12,5, 5,1x31,8 Longueur d'ouverture [po; cm] 13,25; 33,7 16,375, 41,6 Puissance [Watts RMS] 175 175 Modèle: Scellage minimal Scellage maximal KM10 1,0pied

[99,1L] Puissance = 175W RMS Dimensions des parois pour un caisson scellé au minimum constitué de contreplaqué spécial bateau de 3/4pouce [1,9cm] d'épaisseur : Modèle : Volume | pied

[L] Paroi A | po [cm] Paroi B | po [cm] Paroi C | po [cm] KM10 1,0 [28,3] 13,5x13,5 [34,3x34,3] 13,5x12 [34,3x30,5] 12x15 [30,5x38,1] KM12 1,25 [35,4] 14,5X14,5 [36,8X36,8] 14,5X13 [36,8X33] 13X13 [33X33] 2018 KM Sub Rev D.indd 16 11/2/2017 5:07:18 PM17 Le déplacement de l’ouverture doit être calculé et ajouté au volume interne de conception fi nale. Les dimensions pour X, Y et Z peuvent varier selon l’épaisseur du matériau utilisé pour construire l’ouverture. En raison de la longueur nécessaire de ces ouvertures, on peut décider de replier l'ouverture le long des murs en bas et à l'arrière. Il n'est pas recommandé d'utiliser des ouvertures circulaires pour de telles constructions. Ne placez pas une ouverture contre une surface pleine, telle qu'une entretoise interne, une paroi arrière ou un mur de soutènement, un siège ou une paroi interne de votre bateau. L'ouverture doit rester dégagée. Utilisez la plus petite dimension de l'ouverture rectangulaire pour le minimum d'espace à laisser entre l'ouverture et toute surface pleine pour assurer une circulation d'air non obstruée. Câblage LEDGrille (vendue séparément) : en cas de câblage d'éclairage RGB, le fi l noir est à +12V et les fi ls rouge, vert et bleu sont reliés à la masse. Il existe sept couleurs disponibles, selon votre confi guration de câblage. KICKER vous recommande d'utiliser la commande d'éclairage KMLC (vendue séparément) pour davantage de couleurs, de motifs et d'effets spéciaux. 12V Remarque: les haut-parleurs Marine de KICKER suivent ou dépassent les normes de l'industrie en termes de protection contre l'humidité et la corrosion ainsi que la dégradation des matériaux par exposition aux UV. Tous les chiffres relatifs aux spécifi cations et aux performances sont susceptibles de changer. Veuillez visiter le site www.kicker.com pour obtenir les informations les plus récentes. Pour tirer le meilleur parti de votre nouveau caisson de basses KICKER, nous vous recommandons d'utiliser uniquement les accessoires et câbles KICKER. Veuillez compter une période de rodage de deux semaines avant que le caisson de basses n'atteigne son niveau de performance optimal. L'utilisation d'un fi ltre subsonique augmentera la puissance de manière signifi cative. Les caractéristiques en puissance des tableaux sont calculées en utilisant un fi ltre subsonique à 25Hz et 24dB par octave. Veuillez adresser un e-mail à [e-mail] ou appeler notre assistance technique au [phone] pour toutes vos questions. Combinaisons de couleurs: raccorder et combiner les fi ls de prise de terre pour obtenir une couleur différente. Rouge Rouge Vert Vert Bleu Bleu Rouge/Vert Vert citron Rouge/Bleu Magenta Bleu/Vert Aigue-marine Rouge/Vert/Bleu Bleu-blanc
