MANUAL DE USUARIO KMF104 KICKER

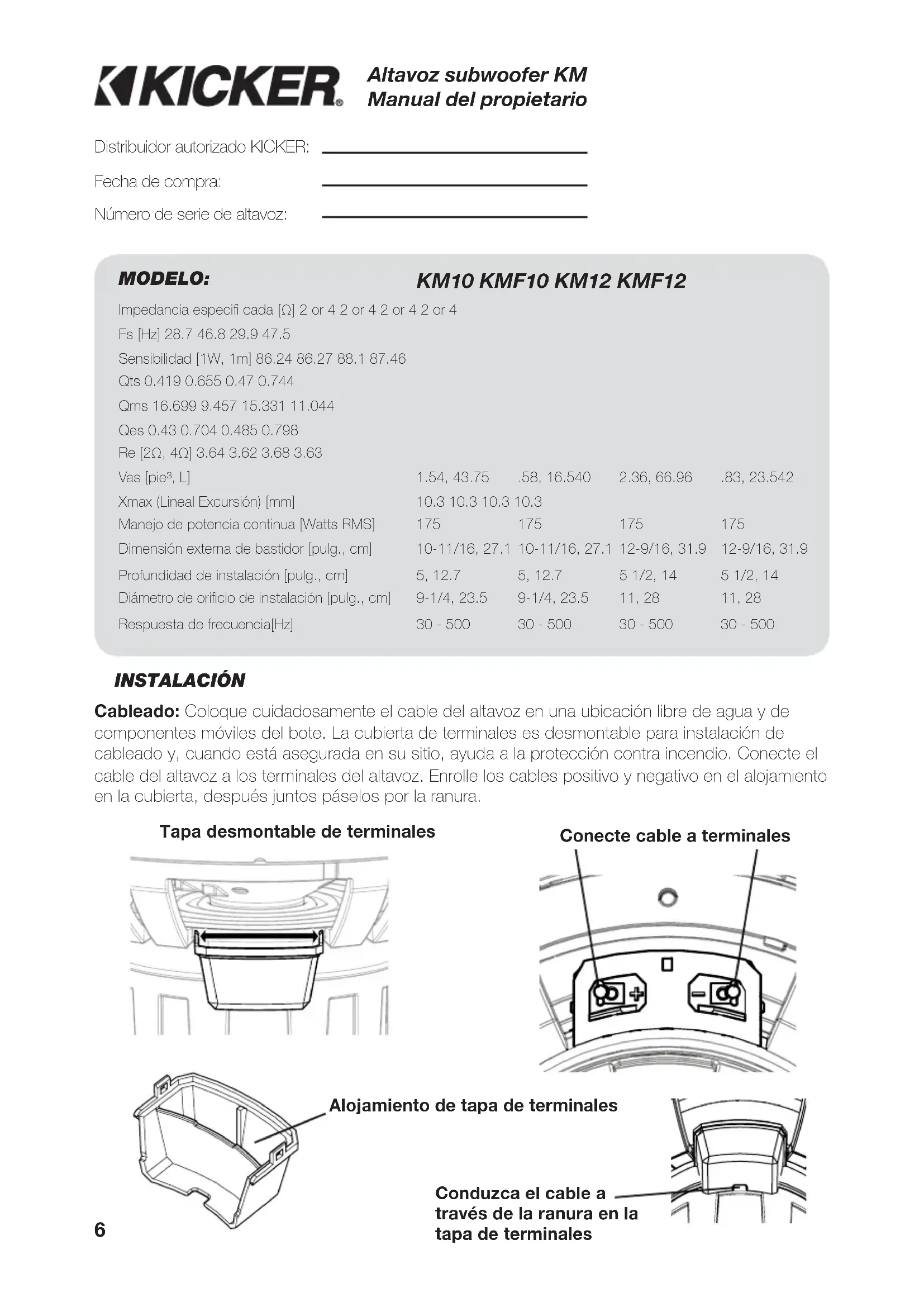

KM10 | KM12 KMF10 | KMF12 Manual del Propietario | Español

Impedancia especifi cada [Ω] 2 or 4 2 or 4 2 or 4 2 or 4 Fs [Hz] 28.7 46.8 29.9 47.5 Sensibilidad [1W, 1m] 86.24 86.27 88.1 87.46 Qts 0.419 0.655 0.47 0.744 Qms 16.699 9.457 15.331 11.044 Qes 0.43 0.704 0.485 0.798 Re [2Ω, 4Ω] 3.64 3.62 3.68 3.63 Vas [pie³, L] 1.54, 43.75 .58, 16.540 2.36, 66.96 .83, 23.542 Xmax (Lineal Excursión) [mm] 10.3 10.3 10.3 10.3 Manejo de potencia continua [Watts RMS] 175 175 175 175 Dimensión externa de bastidor [pulg., cm] 10-11/16, 27.1 10-11/16, 27.1 12-9/16, 31.9 12-9/16, 31.9 Profundidad de instalación [pulg., cm] 5, 12.7 5, 12.7 5 1/2, 14 5 1/2, 14 Diámetro de orifi cio de instalación [pulg., cm] 9-1/4, 23.5 9-1/4, 23.5 11, 28 11, 28 Respuesta de frecuencia[Hz] 30 - 500 30 - 500 30 - 500 30 - 500 2018 KM Sub Rev D.indd 6 11/2/2017 5:07:13 PM7 Montaje en aire libre: Los subwoofers Free-Air (KMF10, KMF12) no requieren un gabinete, sin embargo, es importante aislar el sonido que proviene de la parte frontal del controlador del sonido que se irradia desde la parte posterior del controlador. Este aislamiento generalmente se logra usando el controlador en una ubicación de altavoz de fábrica, o en una ubicación con una cámara trasera semi aislada: Instalación de la pantalla acústica infi nita: El método de instalación de la pantalla acústica infi nita utiliza de modo efectivo el espacio de almacenamiento del bote. Tenga cuidado al instalar los altavoces a través de cualquier panel del bote. Esté atento a los arneses de cableado, resortes, bisagras y mecanismos de asientos plegables que puedan interferir con la operación del bote o del sistema de altavoces. Marque el diámetro de corte del orifi cio en el panel para el altavoz subwoofer y corte el orifi cio.

Espacio de almacenamiento Consejo Profesional: ¡Usted está a la distancia de un Amplifi cador KXM y de unos cuantos cables de un sistema de alta calidad con extremo inferior clásico como sólo es posible con KICKER! Pregunte por favor a su distribuidor acerca de las actualizaciones del amplifi cador KICKER KXM. Gabinetes sellados: Los altavoces subwoofer KM se desempeñan bien en cualquier gabinete cerrado entre las recomendaciones de volumen mínimo y máximo. Estos sistemas mostrarán los benefi cios de ambos diseños: Gabinetes más pequeños que producirán bajos ajustados, mientras que los gabinetes más grandes entregarán un desempeño ampliado de baja frecuencia. Estas recomendaciones de gabinetes han sido calculadas con el espacio de aire dentro del gabinete e incluyen el desplazamiento del altavoz de baja frecuencia.

IMPORTANTE ADVERTENCIA DE SEGURIDAD

Funcionamiento continuo prolongado de un amplifi cador, altavoz o subwoofer de una manera distorsionada, recortado o el exceso de potencia puede hacer que el sistema de audio se sobrecaliente, posiblemente la captura de fuego y que resulta en graves daños a sus componentes y / o vehículo. Amplifi cadores requieren hasta 4 pulgadas (10 cm) de ventilación abierta. Subwoofers deben montarse con el aclaramiento (2,5 cm) por lo menos 1 pulgada entre la parte frontal del altavoz y cualquier superfi cie. 2018 KM Sub Rev D.indd 7 11/2/2017 5:07:14 PM8 Más notas sobre la construcción de la caja: Use triplay de grado marino de 3/4” (1,9 cm) o mayor y selle las uniones con silicona. Use la “plantilla” dentro de la caja de embarque de su altavoz subwoofer para marcar el orifi cio de montaje, después corte directamente sobre la línea. Estos diseños requieren sujeción interna. Agregue refuerzos triangulares entre cada uno de los paneles mayores no soportados. Todas las medidas en pies cúbicos (L) en este manual incluyen el desplazamiento del altavoz. Para los gabinetes ventilados, el desplazamiento del puerto debe calcularse y agregarse al volumen interno del diseño fi nal. Use las dimensiones externas del puerto y multiplique “X x Y x Z”, para obtener pies cúbicos, por ejemplo, las dimensiones externas del puerto del diseño compacto ventilado de KM10 son, usando triplay de grado marino de 3/4” (1,9 cm): [ (1,5” + 1,5” espesor total de paredes) x (10,5” + 1,5” espesor total de pared MDF) x 14,5”] x (1 pie

, y agregando este número al volumen interno del gabinete, 1,25 pies

KM12 Manejo de potencia 1.25 pie

El desplazamiento del puerto debe calcularse y agregarse al volumen interno del diseño fi nal. Las dimensiones para X, Y e Z pueden variar en base al espesor del material usado para construir el puerto. Debido a la longitud necesaria de estos puertos, usted puede desear doblar el puerto a lo largo de la parte inferior y paredes posteriores. No será práctico usar puertos redondos para estos diseños. No instale una abertura de puerto contra una superfi cie sólida, como un refuerzo interno, panel de respaldo o pared estructural, asiento o panel interior de su bote. La abertura del puerto no debe tener obstrucciones. Para asegurar el fl ujo de aire sin restricciones, use la dimensión menor del puerto rectangular como el espacio mínimo entre la abertura del puerto y cualquier superfi cie sólida. Cableado de LED Grille (se vende por separado): Al cablear la iluminación RGB, el terminal negro es +12V y el rojo, verde y azul son a tierra. Existen siete colores disponibles, dependiendo de su confi guración de cableado. Para más colores, patrones y efectos especiales, KICKER recomienda el uso de un controlador de alumbrado KMLC (vendido por separado). Conexión a tierra +12V Nota: Los altavoces marinos KICKER cumplen o exceden los estándares de la industria para la humedad ambiental y corrosión y para la degradación de materiales debido a exposición a los rayos UV. Todas las especifi caciones y cifras de desempeño están sujetas a cambio. Para la información más actual, visite www.kicker.com. Para obtener el mejor rendimiento de su nuevo altavoz Subwoofer KICKER, le recomendamos usar accesorios y cableado originales KICKER. Sírvase esperar dos semanas de ajuste para que el altavoz Subwoofer alcance su desempeño óptimo. El uso de un fi ltro subsónico aumentará signifi cativamente el manejo de potencia. Las especifi caciones de manejo de potencia en estas tablas están calculadas en base a un fi ltro subsónico de 25Hz, 24dB por octava. Para preguntas específi cas o no contestadas, escriba a [e-mail] o llame al Servicio Técnico al [phone]. Combinaciones de color: Empalme y combine los cables a tierra para conseguir un color diferente. Rojo Rojo Verde Verde Azul Azul Rojo/Verde Verde Limón Rojo/Azul Magenta Azul/Verde Aguamarina Rojo/Verde/Azul Azul-Blanco ≤7” (17.5cm)
