MANUAL DE USUARIO CVR102 KICKER

Modelos: Cableado en serieCableado en paralelo Doble bobina de voz de 2 = Carga de 4 Doble bobina de voz de 4 = Carga de 8 Doble bobina de voz de 2 = Carga de 1 Doble bobina de voz de 4 = Carga de 2 Figura 1 2016 CompVR Rev E.indd 62016 CompVR Rev E.indd 6 10/14/2015 9:59:16 AM10/14/2015 9:59:16 AM7

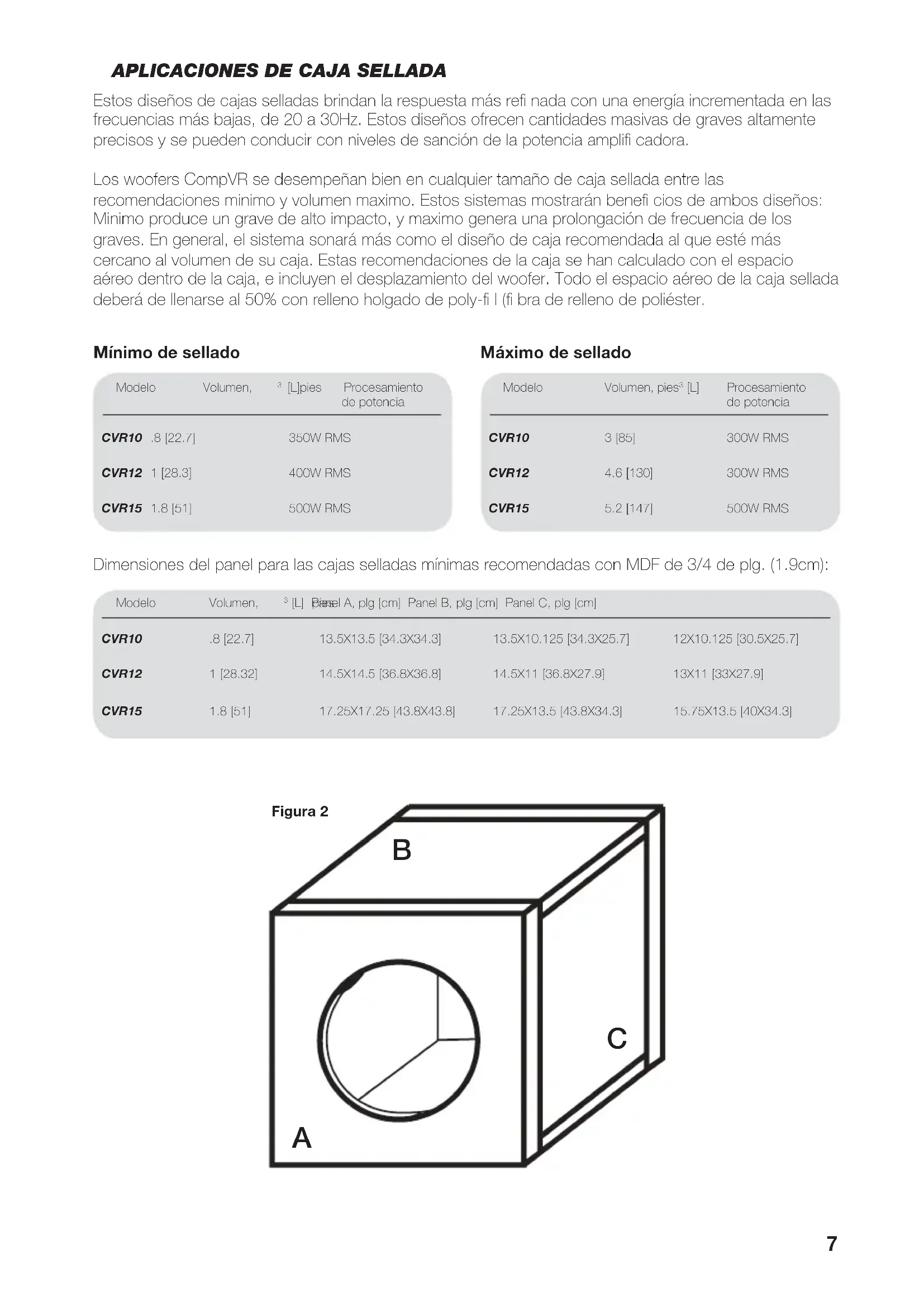

APLICACIONES DE CAJA SELLADA

Estos diseños de cajas selladas brindan la respuesta más refi nada con una energía incrementada en las frecuencias más bajas, de 20 a 30Hz. Estos diseños ofrecen cantidades masivas de graves altamente precisos y se pueden conducir con niveles de sanción de la potencia amplifi cadora. Los woofers CompVR se desempeñan bien en cualquier tamaño de caja sellada entre las recomendaciones minimo y volumen maximo. Estos sistemas mostrarán benefi cios de ambos diseños: Minimo produce un grave de alto impacto, y maximo genera una prolongación de frecuencia de los graves. En general, el sistema sonará más como el diseño de caja recomendada al que esté más cercano al volumen de su caja. Estas recomendaciones de la caja se han calculado con el espacio aéreo dentro de la caja, e incluyen el desplazamiento del woofer. Todo el espacio aéreo de la caja sellada deberá de llenarse al 50% con relleno holgado de poly-fi l (fi bra de relleno de poliéster. Modelo Volumen, pies [L] Panel A, plg [cm] Panel B, plg [cm] Panel C, plg [cm] CVR10 .8 [22.7] 13.5X13.5 [34.3X34.3] 13.5X10.125 [34.3X25.7] 12X10.125 [30.5X25.7] CVR12 1 [28.32] 14.5X14.5 [36.8X36.8] 14.5X11 [36.8X27.9] 13X11 [33X27.9] CVR15 1.8 [51] 17.25X17.25 [43.8X43.8] 17.25X13.5 [43.8X34.3] 15.75X13.5 [40X34.3] Modelo Volumen, pies [L] Procesamiento de potenciaCVR10 .8 [22.7] 350W RMSCVR12 1 [28.3] 400W RMSCVR15 1.8 [51] 500W RMSModelo Volumen, pies [L] Procesamiento de potencia

CVR10 3 [85] 300W RMS

Dimensiones del panel para las cajas selladas mínimas recomendadas con MDF de 3/4 de plg. (1.9cm):

APLICACIONES DE CAJAS VENTILADAS

Estas cajas son la caja de elección para los concursos escandalosos de graves en la calle y para los SPL de alto desempeño. Si el espacio no es un problema y usted desea obtener más de su CompVR, pruebe uno de estos diseños de salida. No se sentirá decepcionado. Los subwoofers de CompVR manejarán cantidades masivas de potencia en cualquiera de las cajas recomendadas, mínimas o máximas. Las cajas pequeñas son mejores para usarse en aplicaciones de espacios limitados. Las cajas más grandes recomendadas rendirán ligeramente más graves en las frecuencias más bajas. El diseño Compact ventilado aumenta la efi ciencia de los graves y se ajusta a muchas aplicaciones de espacio limitado. Aún cuando es la caja con orifi cios más pequeña recomendada, la salida desde los 30 a los 80 Hz será considerablemente más alta que cualquier caja sellada. El diseño maximo ventilado tiene incluso mucho más salida en esta banda de frecuencia crucial. El diseño ventilado maximo es el diseño de caja más efi ciente y más grande.

NOTAS DE CONSTRUCCIÓN DE CAJA

Utilice un MDF (panel de fi bra de densidad media) de 3/4” (1,9cm) o de mayor espesor y selle las uniones con silicón. Utilice la “plantilla” dentro del cartón de empaque de su CompVR para marcar el orifi cio de montaje; luego, corte directamente sobre la línea. Estos diseños necesitan refuerzos internos. Añada refuerzos triangulares entre cada uno de los paneles no soportados. Vea la Figura 3. Todas las medidas de pies cúbicos (L) en este manual, incluyen el desplazamiento del woofer. Para las cajas ventiladas, se debe calcular el desplazamiento del puerto, y añadirlo al volumen interno del diseño fi nal. Use las dimensiones externas del Puerto y multiplíquelas “X x Y x Z”, y luego haga la conversión a pies cúbicos. Por ejemplo, las dimensiones del puerto externo del diseño de CVR12 Compact Ventilado son, utilizando 3/4” (1,9cm) MDF: (12,5” + 1,5” grosor total de la pared MDF) x (2.5” + 1,5” grosor total de la pared MDF ) x (20”) x (1 pie

Luego, añada este número al volumen interno de la caja. 1,75 pie
