MANUAL DE USUARIO L7T102 KICKER

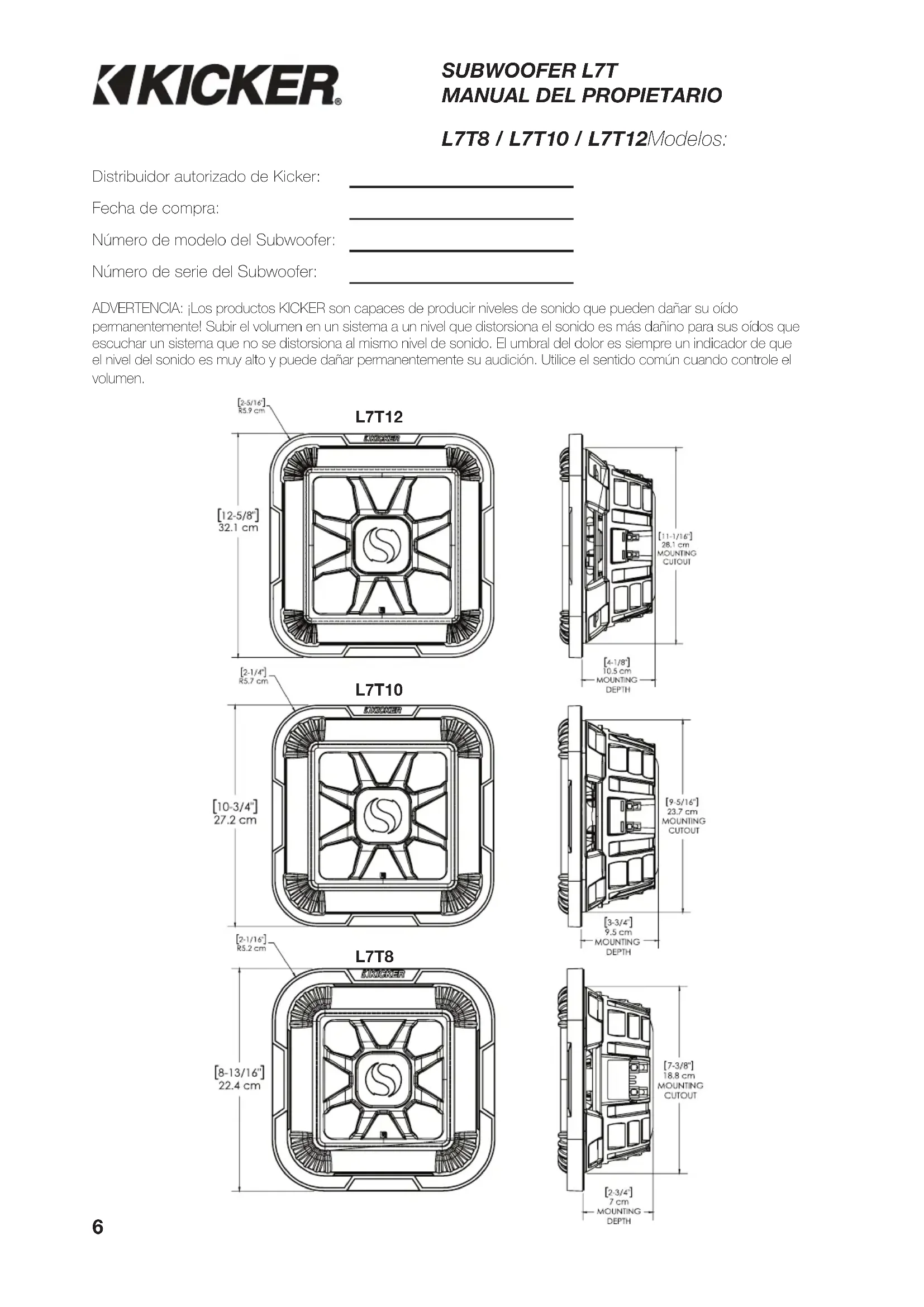

Distribuidor autorizado de Kicker: Fecha de compra: Número de modelo del Subwoofer: Número de serie del Subwoofer: L7T8 / L7T10 / L7T12Modelos: ADVERTENCIA: ¡Los productos KICKER son capaces de producir niveles de sonido que pueden dañar su oído permanentemente! Subir el volumen en un sistema a un nivel que distorsiona el sonido es más dañino para sus oídos que escuchar un sistema que no se distorsiona al mismo nivel de sonido. El umbral del dolor es siempre un indicador de que el nivel del sonido es muy alto y puede dañar permanentemente su audición. Utilice el sentido común cuando controle el volumen. L7T8 L7T10 L7T12 2019 L7T Rev D.indd 62019 L7T Rev D.indd 6 2/14/2019 9:50:14 AM2/14/2019 9:50:14 AM7 ESPECIFICACIONES Modelo L7T8 L7T10 L7T12 Impedancia nominal [Ω] 2 o 4 2 o 4 2 o 4 Fs [Hz] 45.4 30.75 26.3 Manejo de potencia recomendado [RMS vatios] 350 500 600 Manejo de potencia maximo [vatios] 700 1000 1200 Sensibilidad [1W, 1m] 84.835 85.98 86.54 Xmax (Lineal Excursión) [mm] 7.25 9.2 10.25 Re [Ω] 7.37 7.42 7.14 Qms 8.516 9.33 8.7605 Qes 0.674 0.563 0.641 Qts 0.625 0.531 0.597 Mms [g] 99.385 175.13 242.952 Sd [cm

] 268.96 453.69 645.17 Cms 0.1235 0.1535 0.1505 BL 17.604 21.114 21.138 Le [mH] 3.443 5.625 6.41 Vas [ft³, L] 0.45, 12.69 1.57, 44.59 3.14, 88.85 Respuesta de frecuencia [Hz] 30–100 25–100 25–100 Figura 1 Cableado en serie Cableado en paralelo Doble bobina de voz de 2 = Carga de 4 Doble bobina de voz de 4 = Carga de 8 Doble bobina de voz de 2 = Carga de 1 Doble bobina de voz de 4 = Carga de 2 CABLEADO Los woofers L7T vienen con dos bobinas de voz de 2 ohmios o dos bobinas de voz de 4 ohmios. Las dos bobinas deben estar conectadas a una fuente de amplifi cación. El woofer doble de 2 ohmios presenta una carga de 1 ohmio si las bobinas están cableadas en paralelo y 4 ohmios si están cableadas en serie. El woofer doble de 4 ohmios presenta una carga de 2 ohmios si las bobinas están cableadas en paralelo y 8 ohmios si están cableadas en serie. Vea las Figura 1. coil 1+ coil 1+ coil 2+ coil 2+ coil 2- coil 2- coil 1- coil 1- Nota: Todas las especifi caciones y cifras de rendimiento están sujetas a cambios. Visite www.kicker.com para obtener la información más reciente. Para obtener el mejor rendimiento de su nuevo Subwoofer KICKER, recomendamos usar accesorios y cables genuinos de KICKER. Deje pasar dos semanas para que el subwoofer logre su rendimiento óptimo. 2019 L7T Rev D.indd 72019 L7T Rev D.indd 7 2/14/2019 9:50:14 AM2/14/2019 9:50:14 AM8

NOTAS CONSTRUCCIÓN CAJAS

Use siempre Plancha de Fibra de Densidad Media (Medium Density Fiberboard, MDF) de por lo menos 3/4 de plg. (1.9 cm) de grosor y asegúrese de que las juntas están bien unidas y bien selladas. El soporte de cartón que viene dentro de la caja de envío del L7T se puede usar como plantilla para cortar el agujero de montaje del altavoz en la caja que usted construya. Después de marcar el bafl e con la plantilla, corte justo sobre la línea para hacer la abertura de tamaño correcto. Todos estos diseños necesitan cierta medida de refuerzo interno. Agregue escuadras de 5 x 5 cm (2 x 2 plg.) a 8 x 8 cm (3 x 3 plg.) entre cada uno de los paneles grandes sin soporte. Vea la Figura 2. Todas las cantidades en pies cúbicos (L) dadas en las páginas siguientes incluyen el desplazamiento del woofer. En las cajas con puertos, el desplazamiento del puerto debe agregarse al diseño fi nal. Calcule las dimensiones exteriores del puerto y multiplique “X x Y x Z”, y agregue este número al volumen interno de la caja. Vea la Figura 3. A causa de la longitud necesaria de estos puertos, usted puede doblar el puerto por las paredes del fondo y la espalda. No es práctico usar puertos redondos en estos diseños. No instale una caja con puerto contra una superfi cie sólida, tal como un soporte interior, un panel trasero, la pared de la cajuela, el asiento o un panel interior del vehículo. La abertura del puerto debe mantenerse sin obstrucciones. La menor dimensión del puerto rectangular o el diámetro del puerto redondo debe ser igual a la distancia mínima entre el puerto y cualquier otra superfi cie para que no se restrinja el fl ujo de aire. Si prefi ere una respuesta de bajos ultrasuave, debe llenar holgadamente la caja del L7T con polifi l (fi bra de relleno de poliéster). En los diseños con puerto es necesario cubrir la entrada del puerto (dentro de la caja) con tela de ferretería, tela de alambre o metal expandido para evitar que el polifi l se salga por la abertura del puerto. El polifi l disminuirá levemente la efi ciencia, pero profundizará y extenderá la respuesta de bajos. Para obtener más consejos sobre construcción de cajas, haga clic en la lengüeta SUPPORT de la página web de Kicker, www.kicker.com. Escoja el enlace Technical Support (Apoyo técnicos) y luego transfi era el manual técnico del L7T de Kicker, o haga clic en Tech Tips (consejos técnicos) y transfi era el documento Tech Tips en pdf. Si tiene preguntas específi cas comuníquese con Servicios Técnicos en correo electrónico a [e-mail].

Este es el tipo de caja preferida para producir bajos escandalosos y de alto rendimiento a la hora de competir por el mejor nivel de presión de sonido (Sound Pressure Level, SPL). Si tiene espacio sufi ciente y quiere aprovechar al máximo su L7T Subwoofer, pruebe una de estas cajas. No se verá defraudado. El diseño de la Minimum ventilada aumenta la efi ciencia de los bajos y cabe en muchos espacios

Figura 2 Figura 3 D = 3 x 3 plg para L7T10, L7T12 D = 2 x 2 plg para L7T8 2019 L7T Rev D.indd 82019 L7T Rev D.indd 8 2/14/2019 9:50:14 AM2/14/2019 9:50:14 AM9 El L7T de Kicker ha sido diseñado para dar más rendimiento que un altavoz equivalente redondo y es asombroso cuando se usa en las cajas selladas recomendadas. Estas recomendaciones de cajas selladas dan la respuesta más suave con la mayor energía a frecuencias realmente bajas; entre 25 y 30 Hz. Estas cajas producen enormes cantidades de bajos de alto impacto y se pueden hacer funcionar a niveles punitivos de potencia de amplifi cador. El sistema de suspensión de alto rendimiento del L7T puede funcionar en cajas selladas grandes. Esta aplicación de caja de máximo volumen es ideal para instalaciones de ultra Calidad de Sonido (Sound Quality, SQ). La caja Maximum genera una curva de respuesta muy plana y una gran extensión de bajos de subwoofer. Los woofers L7T también tienen buen rendimiento en cualquier caja sellada de un tamaño entre Minimum y Maximum. Estos sistemas tienen algunos de los benefi cios de los dos diseños: la Minimum produce bajos de alto impacto y la Maximum genera prolongación de frecuencias bajas. En general, el sistema suena como suena la caja recomendada de tamaño más parecido. Estas recomendaciones de volumen de caja son para los espacios de aire dentro de la caja e incluyen el desplazamiento del woofer. Todas las cajas selladas deben tener 50% de espacio lleno de polifi l no compactado. No haga que el espacio de aire sea más grande de lo recomendado. Ventilada Minimum L7T8 L7T10 L7T12 Caja Volumen, pies

APLICACIONES EN CAJAS SELLADAS

(L) Procesamiento de potencia

(L) Procesamiento de potencia

Sellado Minimum Sellado Maximum limitados. Aunque es la más pequeña de las cajas con puerto recomendadas, la salida de 30 a 80 Hz es considerablemente mayor que la de las cajas selladas. Los SPL / Deep Bass diseños con puerto tienen proporcionalmente más rendimiento en este aspecto. La SPL/Deep Bass es la caja más grande y más efi ciente. Sound Check: ¿Una respuesta reducida del bajo? El sistema del cheque que sincroniza invirtiendo una conexión de altavoz de positivo a negativo en el canal de estéreo altavoz para sonidos graves (los canales); si el bajo mejora, el altavoz era fuera de fase. 2019 L7T Rev D.indd 92019 L7T Rev D.indd 9 2/14/2019 9:50:15 AM2/14/2019 9:50:15 AM10
