Caractéristiques techniques	Caisson de basses KICKER L7T102, haut-parleur de 10 pouces, puissance RMS de 600 watts, impédance de 2 ohms.
Dimensions	Dimensions du caisson : 61 x 38 x 36 cm.
Poids	Poids du caisson : 18 kg.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour renforcer les basses fréquences.
Installation	Installation facile dans le coffre de la voiture, nécessite un amplificateur compatible pour une performance optimale.
Maintenance	Vérifier régulièrement les connexions et l'état du haut-parleur, nettoyer la surface extérieure avec un chiffon doux.
Sécurité	Éviter l'exposition à l'humidité, ne pas surcharger le caisson pour prévenir les dommages.
Informations générales	Garantie limitée de 1 an, produit conçu pour une utilisation en conditions normales, ne pas exposer à des températures extrêmes.

FOIRE AUX QUESTIONS - L7T102 KICKER

Comment installer le KICKER L7T102 dans mon véhicule ?

Pour installer le KICKER L7T102, commencez par choisir un emplacement approprié dans votre véhicule qui peut accueillir le caisson de basses. Ensuite, connectez les fils d'alimentation et les câbles de haut-parleur selon les instructions du manuel. Assurez-vous que tout est bien fixé pour éviter les vibrations.

Quelle puissance peut supporter le KICKER L7T102 ?

Le KICKER L7T102 a une puissance RMS de 600 Watts et peut atteindre jusqu'à 1200 Watts en crête. Assurez-vous de ne pas dépasser ces valeurs pour éviter d'endommager le caisson.

Quels types d'amplificateurs sont compatibles avec le KICKER L7T102 ?

Le KICKER L7T102 fonctionne bien avec des amplificateurs qui fournissent entre 600 Watts et 1200 Watts de puissance RMS. Il est recommandé d'utiliser un amplificateur de classe D pour une meilleure efficacité.

Comment régler le caisson de basses pour un son optimal ?

Pour un son optimal, commencez par ajuster le niveau de gain sur l'amplificateur. Ensuite, réglez le filtre passe-bas pour couper les fréquences plus élevées, généralement autour de 80-120 Hz. Vous pouvez également ajuster la phase pour obtenir un meilleur impact sonore en fonction de l'emplacement du caisson.

Le KICKER L7T102 est-il étanche ?

Non, le KICKER L7T102 n'est pas étanche. Il est important de le protéger de l'humidité et de l'eau pour éviter d'endommager les composants internes.

Que faire si le caisson de basses ne produit pas de son ?

Si le KICKER L7T102 ne produit pas de son, vérifiez d'abord les connexions électriques et assurez-vous qu'elles sont bien fixées. Ensuite, vérifiez les réglages de l'amplificateur et assurez-vous qu'il est allumé. Si le problème persiste, il pourrait y avoir un problème avec l'amplificateur ou le caisson lui-même.

Le KICKER L7T102 peut-il être utilisé avec d'autres haut-parleurs ?

Oui, le KICKER L7T102 peut être utilisé avec d'autres haut-parleurs, mais assurez-vous que l'impédance totale du système est compatible avec l'amplificateur pour éviter d'endommager les équipements.

Comment nettoyer et entretenir le KICKER L7T102 ?

Pour nettoyer le KICKER L7T102, utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs. Assurez-vous également de vérifier régulièrement les connexions et l'état physique du caisson.

MODE D'EMPLOI L7T102 KICKER

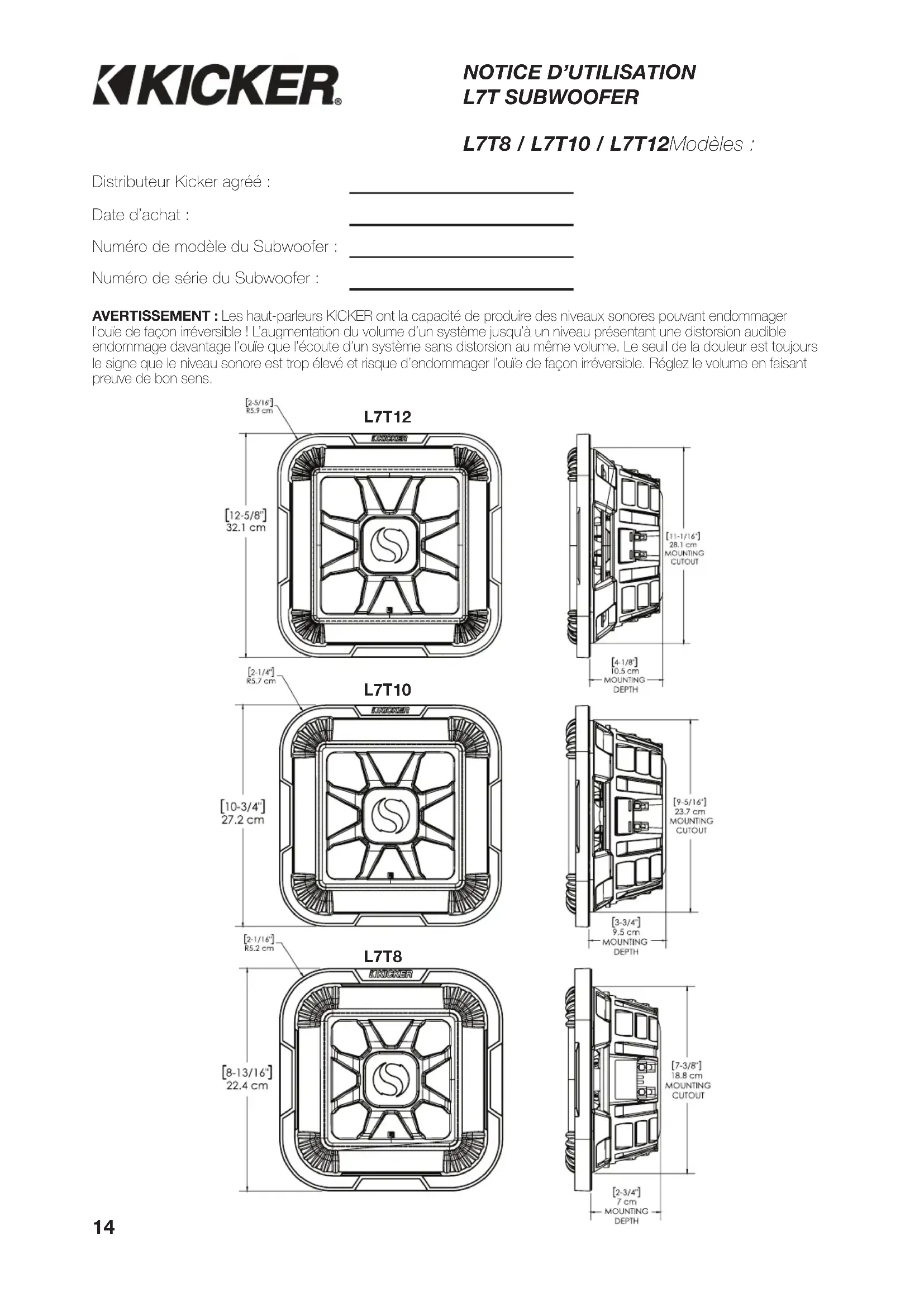

Distributeur Kicker agréé : Date d’achat : Numéro de modèle du Subwoofer : Numéro de série du Subwoofer : L7T8 / L7T10 / L7T12Modèles :

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant endommager

l’ouïe de façon irréversible! L’augmentation du volume d’un système jusqu’à un niveau présentant une distorsion audible endommage davantage l’ouïe que l’écoute d’un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d’endommager l’ouïe de façon irréversible. Réglez le volume en faisant preuve de bon sens. L7T8 L7T10 L7T12 2019 L7T Rev D.indd 142019 L7T Rev D.indd 14 2/14/2019 9:50:17 AM2/14/2019 9:50:17 AM15 SPECIFICATIONS Modèles L7T8 L7T10 L7T12 Impédance nominale [Ω] 2 ou 4 2 ou 4 2 ou 4 Fs [Hz] 45,4 30,75 26,3 Puissance recommandée [Watts RMS] 350 500 600 Puissance maximale [Watts] 700 1000 1200 Sensibilité [1W, 1m] 84,835 85,98 86,54 Xmax (Excursion Linéaire) [mm] 7,25 9,2 10,25 Re [Ω] 7,37 7,42 7,14 Qms 8,516 9,33 8,7605 Qes 0,674 0,563 0,641 Qts 0,625 0,531 0,597 Mms [g] 99,385 175,13 242,952 Sd [cm

] 268,96 453,69 645,17 Cms 0,1235 0,1535 0,1505 BL 17,604 21,114 21,138 Le [mH] 3,443 5,625 6,41 Vas [pied³; L] 0,45, 12,69 1,57, 44,59 3,14, 88,85 Réponse en fréquence [Hz] 30–100 25–100 25–100 NOTA: Nous nous réservons le droit de modifi er les spécifi cations et les performances indiquées ici. Consultez notre site www.kicker.com pour obtenir les informations les plus récentes. Pour tirer le meilleur parti du Subwoofer KICKER, nous conseillons d’utiliser des accessoires et des câbles KICKER d’origine. Comptez deux semaines de rodage pour que le subwoofer atteigne des performances optimales Diagramme 1 Câblage en série Câblage en parallèle Doubles bobines de 2Ω = charge de 4Ω Doubles bobines de 4Ω = charge de 8Ω Doubles bobines de 2Ω = charge de 1Ω Doubles bobines de 4Ω = charge de 2Ω coil 1+ coil 1+ coil 2+ coil 2+ coil 2- coil 2- coil 1- coil 1- CÂBLAGE Les subwoofers L7T sont disponibles avec deux bobines de 2Ω (ohms) ou deux bobines de 4Ω (ohms). Les deux bobines doivent être connectées à une source d’amplifi cation. Le woofer à 2 bobines de 2Ω génère une charge d’un Ω si les bobines sont câblées en parallèle (s’assurer que l’ampli est stable à 1Ω) ou une charge de 4Ω si elles sont câblées en série. Le subwoofer à deux bobines de 4Ω génère, lui, une charge de 2Ω avec un câble en parallèle ou une charge de 8Ω avec un câblage en série. Voir les Diagramme 1. 2019 L7T Rev D.indd 152019 L7T Rev D.indd 15 2/14/2019 9:50:17 AM2/14/2019 9:50:17 AM16

UTILISATION CAISSONS RÉSONNANTS

Ces caissons constituent le modèle de premier choix pour ceux qui veulent toujours davantage en matière de niveau et de qualité des graves. Si la place n’est pas limitée et que vous voulez tirer le maximum du L7T Subwoofer, essayez l’un de ces modèles. Vous ne serez pas déçu. Le modèle Minimum résonnant offre un rendement accru dans les graves et convient pour de nombreuses applications à espace disponible limité. Bien que ce soit le caisson résonnant recommandé le plus petit,

Diagramme 2 Diagramme 3 D = 8 x 8cm pour L7T10, L7T12 D = 5 x 5cm pour L7T8

REMARQUES CONSTRUCTION CAISSON

Utilisez toujours des panneaux de fi bres de densité moyenne d’au moins 19 mm d’épaisseur et assurez- vous que tous les joints sont solides et bien étanches. Le gabarit en carton à l’intérieur de l’emballage du L7T peut servir de modèle de découpe du trou de montage du haut-parleur dans le caisson. Après avoir dessiné la découpe sur le panneau à l’aide du gabarit, coupez en suivant bien la ligne afi n d’obtenir une découpe de la bonne taille pour le saladier du L7T. Quel que soit le type de caisson, des renforts internes sont requis. Ajoutez des renforts triangulaires de dimensions comprises entre 5 cm x 5 cm et 8 cm x 8 cm entre les panneaux non soutenus. Voyez le diagramme 2. Toutes les valeurs en pieds cubes (L) indiquées dans les pages ci-dessous comprennent le déplacement du haut-parleur. Pour les caissons résonnants, le déplacement de l’évent doit être ajouté dans le calcul fi nal. Utiliser les dimensions extérieures du évents et multiplier “X x Y x Z” et ajoute ce nombre au volume interne du caisson. Voyez le diagramme 3. Avec les caissons de ce type, des évents circulaires ne sont pas pratiques. Les valeurs indiquées pour des évents rectangulaires donnent les meilleurs résultats. N’installez pas une ouverture d’évent contre une surface pleine telle qu’un renfort interne, un panneau arrière, une paroi de camionnette, un siège ou un panneau interne de véhicule. L’ouverture de l’évent doit être maintenue dégagée. Laissez une distance au moins égale à la plus petite dimension de l’évent rectangulaire ou au diamètre de l’évent circulaire entre l’évent et toute surface pleine afi n d’assurer un écoulement d’air sans restriction. Si vous préférez une réponse ultra douce des graves, remplissez le caisson L7T de poly-fi l (rembourrage en polyester) sans tasser. Pour les modèles résonnants, l’extrémité de l’évent doit être couverte (à l’intérieur du caisson) de grillage métallique, grillage de basse-cour ou métal déployé afi n d’empêcher le poly-fi l d’être expulsé par l’évent. L’utilisation de rembourrage en poly-fi l réduit légèrement le rendement, mais rend la réponse des extrêmes graves plus profonde et plus soutenue. Pour obtenir d’autres conseils sur la construction du caisson, cliquez sur l’onglet SUPPORT de la page d’accueil Kicker, www.kicker.com. Sélectionnez le lien Technical Manuals et téléchargez le manuel technique KICKER L7T (format PDF), ou cliquez sur le lien Tech Tips pour télécharger le document PDF de conseils techniques Tech Tips. Si vous avez d’autres questions, [e-mail] d’e-mail. 2019 L7T Rev D.indd 162019 L7T Rev D.indd 16 2/14/2019 9:50:18 AM2/14/2019 9:50:18 AM17 Minimum Résonnants L7T8 L7T10 L7T12 Volume de Caisson, ft

(L) 1.2, 34 1.75, 49.6 2.25, 63.7 Port D’ouverture, pouce x pouce (cm x cm) 2x8, 5.1x20.3 2.5x10.5, 6.4x26.7 3x12.5, 7.6x31.8 Port Longueur, pouce (cm) 19.125, 48.6 20, 50.8 20.5, 52.1 Puissance admissible, RMS 350 500 600 Minimum Clos Maximum Clos la puissance de sortie de 30 à 80 Hz est consi-dérablement plus élevée que celle d’un caisson clos. Les deux autres modèles résonnants offrent des puissances proportionnellement plus élevées dans cette plage de fréquence cruciale. Le modèle de caisson SPL / Deep Bass est le plus grand et le plus effi cace.

UTILISATION CLOISON CLOS

Conçu pour fournir une puissance supérieure à celle d’un haut-parleur circulaire équivalent, le L7T de Kicker assure un résultat étonnant lorsqu’il est installé dans l’un des caissons clos recommandés. Ces types de caissons clos donnent la réponse la plus douce avec une énergie accrue aux fréquences les plus basses, entre 25 et 30 Hz. Ils produisent des volumes considérables de graves à fort impact et peuvent être utilisées à de très hauts niveaux d’amplifi cation. Le système de suspension hautes performances du L7T permet une utilisation dans les caissons clos de grandes dimensions. Ce volume de caisson maximal est idéal pour les installations Maximum (qualité acoustique supérieure). Le caisson Maximum produit une courbe de réponse très plate et permet d’étendre considérablement les extrêmes graves. Les haut-parleurs d’extrêmes graves L7T fonctionnent également bien dans tout caisson clos de taille comprise entre les recommandations des modèles Minimum et Maximum. Ces systèmes présentent les avantages des deux modèles : le modèle Minimum produit des graves à fort impact et le modèle Maximum une extension dans les fréquences extrêmes graves. Globalement, le son du système ressemble beaucoup à celui du type de caisson dont il se rapproche le plus en termes de volume. Ces recommandations de caissons ont été calculées par rapport au volume d’air interne au caisson et comprennent le déplacement du haut-parleur. Tous les caissons clos doivent être remplis à 50 % de rembourrage en poly-fi l non tassé. N’augmentez pas le volume d’air au-delà de la valeur Maximum recommandée (volume de caisson maximal). Sound Check: Faible réponse des graves? Permutez les connexions positives et négatives haut-parleur sur les canaux stéréo/aisson de basse; s’il y a l’amélioration des graves, c’était le haut-parleur, qui a été hors phase. Modèle Volume pied au cube (L) Puissance admissible

Modèle Volume pied au cube (L) Puissance admissible

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant

endommager l’ouïe de façon irréversible ! L’augmentation du volume d’un système jusqu’à un niveau présentant une distorsion audible endommage davantage l’ouïe que l’écoute d’un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d’endommager l’ouïe de façon irréversible. Réglez le volume en faisant prevue de bon sens! L’expression “ carburant pour vivre plein pot “ fait référence au dynamisme de la marque KICKER d’équipements audio pour véhicules et a pour but d’encourager nos clients à faire le maximum (“ vivre plein pot “) dans tous les aspects de leur vie. Les haut-parleurs et amplifi cateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le “ carburant pour vivre plein pot “ dans l’aspect “ installation audio de véhicule “ de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l’extérieur des véhicules. 2019 L7T Rev D.indd 192019 L7T Rev D.indd 19 2/14/2019 9:50:18 AM2/14/2019 9:50:18 AM©2018 Stillwater Designs 2019 L7T Rev D.indd 202019 L7T Rev D.indd 20 2/14/2019 9:50:18 AM2/14/2019 9:50:18 AM
