BEDIENUNGSANLEITUNG KMF104 KICKER

Benutzerhandbuch | Deutsch

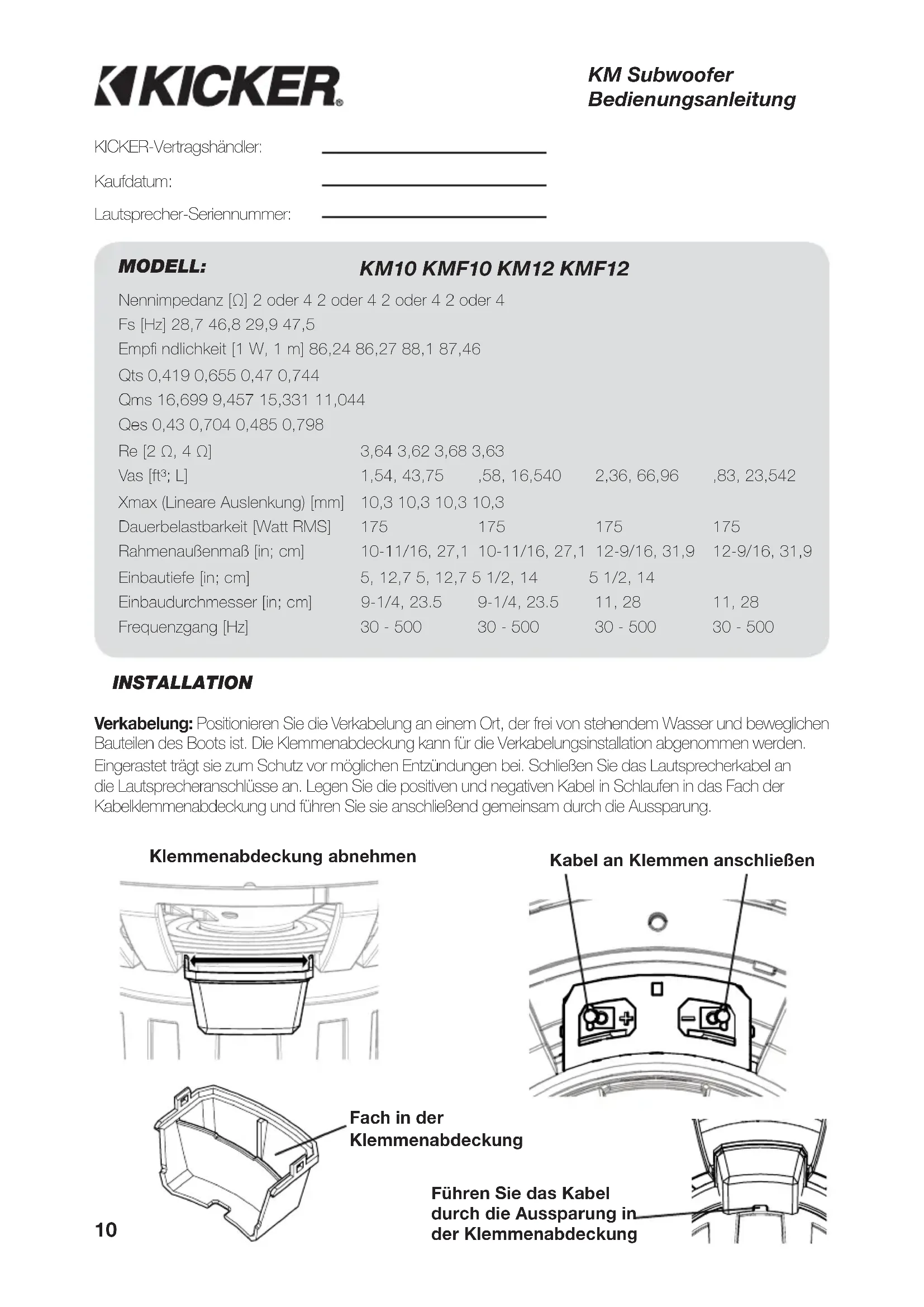

fusible (max) batería 2018 KM Sub Rev D.indd 9 11/2/2017 5:07:14 PM10 KM Subwoofer Bedienungsanleitung INSTALLATION Verkabelung: Positionieren Sie die Verkabelung an einem Ort, der frei von stehendem Wasser und beweglichen Bauteilen des Boots ist. Die Klemmenabdeckung kann für die Verkabelungsinstallation abgenommen werden. Eingerastet trägt sie zum Schutz vor möglichen Entzündungen bei. Schließen Sie das Lautsprecherkabel an die Lautsprecheranschlüsse an. Legen Sie die positiven und negativen Kabel in Schlaufen in das Fach der Kabelklemmenabdeckung und führen Sie sie anschließend gemeinsam durch die Aussparung. KICKER-Vertragshändler: Kaufdatum: Lautsprecher-Seriennummer: Klemmenabdeckung abnehmen Führen Sie das Kabel durch die Aussparung in der Klemmenabdeckung Fach in der Klemmenabdeckung Kabel an Klemmen anschließen MODELL:

KM10 KMF10 KM12 KMF12

Nennimpedanz [Ω] 2 oder 4 2 oder 4 2 oder 4 2 oder 4 Fs [Hz] 28,7 46,8 29,9 47,5 Empfi ndlichkeit [1 W, 1 m] 86,24 86,27 88,1 87,46 Qts 0,419 0,655 0,47 0,744 Qms 16,699 9,457 15,331 11,044 Qes 0,43 0,704 0,485 0,798 Re [2 Ω, 4 Ω] 3,64 3,62 3,68 3,63 Vas [ft³; L] 1,54, 43,75 ,58, 16,540 2,36, 66,96 ,83, 23,542 Xmax (Lineare Auslenkung) [mm] 10,3 10,3 10,3 10,3 Dauerbelastbarkeit [Watt RMS] 175 175 175 175 Rahmenaußenmaß [in; cm] 10-11/16, 27,1 10-11/16, 27,1 12-9/16, 31,9 12-9/16, 31,9 Einbautiefe [in; cm] 5, 12,7 5, 12,7 5 1/2, 14 5 1/2, 14 Einbaudurchmesser [in; cm] 9-1/4, 23.5 9-1/4, 23.5 11, 28 11, 28 Frequenzgang [Hz] 30 - 500 30 - 500 30 - 500 30 - 500 2018 KM Sub Rev D.indd 10 11/2/2017 5:07:14 PM11 Free Air-Montage: Die Free-Air-Subwoofer (KMF10, KMF12) benötigen kein Gehäuse, es ist jedoch wichtig, den Ton, der von der Vorderseite des Treibers kommt, von dem Schall zu trennen, der von der Rückseite des Treibers ausgeht. Diese Isolierung wird normalerweise erreicht, indem der Treiber in einer Werkslautsprecherposition oder an einem Ort mit einer halbisolierten hinteren Kammer verwendet wird. Einbau in eine unendliche Schallwand: Der Einbau in eine unendliche Schallwand (Infi nite Baffl e) nutzt den in Booten vorhandenen Stauraum effi zient aus. Seien Sie bei der Montage der Lautsprecher an Bootsteilen besonders vorsichtig. Bitte achten Sie auf Kabelstränge, Federn, Scharniere und Klappsitz-Mechanismen, die den Betrieb des Boots oder des Lautsprechersystems behindern könnten. Markieren Sie den für den Subwoofer auszuschneidenden Durchmesser auf der Platte und schneiden Sie das Loch.

Stauraum Expertentipp: Sie sind nur einen KXM-Verstärker und ein paar Kabel davon entfernt, ein hochwertiges Komplettsystem zu besitzen, wie es nur KICKER anbietet! Bitte informieren Sie sich bei Ihrem Händler über das Nachrüsten von KICKER KXM-Verstärkern. Geschlossene Gehäuse: KM-Subwoofer bieten in allen geschlossenen Gehäusen, die zwischen dem empfohlenen Mindest- und Maximalgehäusevolumen liegen, gute Leistungen. Diese Systeme zeigen die Vorzü ge beider Gehäuseformen: Kleinere Gehäuse bieten knackigen Bass, während größere Gehäuse eine erweiterte Tiefbassfrequenz liefern. Diese Gehäusevolumen-Empfehlungen wurden unter Berücksichtigung des Luftraums innerhalb des Gehäuses berechnet und schließen den Hub des Tieftöners mit ein. WICHTIGE SICHERHEITSHINWEIS Längerer Dauerbetrieb eines Verstärkers, Lautsprecher oder Subwoofer in einer verzerrt, abgeschnitten oder über betriebene Weise können Sie Ihre Audio-System überhitzen , möglicherweise Feuer fangen und was zu schweren Schäden an der Komponenten und / oder Fahrzeug. Die Verstärker benötigen bis 4 Zoll (10 cm) offen Belüftung auf. Subwoofers sollte mit mindestens 1 Zoll (2,5 cm) Abstand zwischen der Vorderseite der Lautsprecher und jeder Oberfl äche angebracht werden. 2018 KM Sub Rev D.indd 11 11/2/2017 5:07:16 PM12 Hinweise zum Gehäusebau: Verwenden Sie mindestens 1,9 cm (3/4 ”) dicke marinetaugliche Sperrholzplatten und versiegeln Sie alle Fugen mit Silikon. Verwenden Sie die im Lieferumfang des KM-Subwoofers enthaltene Pappschablone als Vorlage fü r das Ausschneiden des Lautsprechermontagelochs. Nachdem Sie Ihre Schallwand mit der Schablone markiert haben, schneiden Sie direkt an der Linie entlang. Diese Konstruktionen benötigen interne Verstrebungen. Verwenden Sie zwischen den größeren ungestützten Platten Dreiecksstützen. Alle Volumen-Werte (Kubikfuß; L) auf den folgenden Seiten schließen den Hub des Tieftöners mit ein. Bei geschlossenen Gehäusen muss der Hub der Refl exöffnung berechnet und zum inneren Volumen des endgültigen Designs hinzugezählt werden. Kalkulieren Sie die äußeren Dimensionen von der Öffnung und multiplizieren Sie “X x Y x Z”; wandeln Sie diese Zahl in Kubikfuß um; z. B. die KM10 Außenabmessungen des kleinen, kompakten Gehäuses mit Luftraum sind, unter Verwendung von 1,9 cm (3/4 ”) marinetauglichem Sperrholz: [ (1,5” + 1,5” gesamte Wandstärke) x (10,5” + 1,5” gesamte MDF- Plattenstärke) x 14,5”] x (1 ft

, und fü gen Sie diese Zahl dem inneren Volumen des Gehäuses hinzu; KM10’s 1,25 ft

D = 2” x 2” für KM10 D = 3” x 3” für KM12

Minimaler Luftraum KM10 KM12 Gehäusevolumen [ft³, L] 1,25; 35,4 1,75, 49,6 Refl exöffnung [in x in, cm x cm] 1,5x10,5; 3,8x26,7 2x12,5, 5,1x31,8 Länge der Öffnung [in, cm] 14,5; 36,8 16, 40,6 Belastbarkeit [Watt RMS] 175 175 Maximaler Luftraum KM10 KM12 Gehäusevolumen [ft³, L] 1,75; 49,6 2,25, 63,7 Refl exöffnung [in x in, cm x cm] 1,5x10,5; 3,8x26,7 2x12,5, 5,1x31,8 Länge der Öffnung [in, cm] 13,25; 33,7 16,375, 41,6 Belastbarkeit [Watt RMS] 175 175 Modell: Geschlossen - Min. Gehäusevolumen Geschlossen - Max. Gehäusevolumen KM10 1,0 ft

[99,1L] Belastbarkeit = 175W RMS Plattengrößen fü r geschlossene Gehäuse (Mindestvolumen) aus 1,9 cm [3/4 ”] dickem marinetauglichem Sperrholz: Modell: Volumen | ft

[L] Platte A | in [cm] Platte B | in [cm] Platte C | in [cm] KM10 1,0 [28,3] 13,5x13,5 [34,3x34,3] 13,5x12 [34,3x30,5] 12x15 [30,5x38,1] KM12 1,25 [35,4] 14,5X14,5 [36,8X36,8] 14,5X13 [36,8X33] 13X13 [33X33] 2018 KM Sub Rev D.indd 12 11/2/2017 5:07:16 PM13 Auf Grund der notwendigen Länge von diesen Öffnungen sollten Sie die Öffnung entlang des Bodens und der hinteren Wände falten. Bei diesen Modellen wäre die Verwendung runder Refl exöffnungen unpraktisch. Der Hub der Refl exöffnung muss berechnet und zum inneren Volumen des endgültigen Designs hinzugezählt werden. Die Abmessungen für X, Y und Z können je nach Materialstärke variieren. Bei der Installation darf die Refl exöffnung nicht gegen eine feste Oberfl äche, wie eine Innenverstrebung, Rü ckseite, tragende Wand, einen Sitz oder eine Innenverkleidung des Boots ausgerichtet sein. Die Refl exöffnung darf nicht verdeckt sein. Nehmen Sie die kleinste Abmessung der rechteckigen Refl exöffnung als Minimalabstand zwischen der Refl exöffnung und einer festen Oberfl äche, um einen freien Luftstrom sicherzustellen. LED-Verdrahtung (separat erhältlich): Bei Verkablung der RGB-Beleuchtung gilt: Der schwarze Draht ist +12V und die roten, grünen und blauen Drähte sind Erdungsdrähte. Je nach Verdrahtungskonfi guration sind sieben Farben vorhanden. KICKER empfi ehlt die Verwendung der KMLC-Beleuchtungssteuereinheit (separat erhältlich), um weitere Farben, Muster und Spezialeffekte zu erhalten. 12V Hinweis: KICKER Marine-Lautsprecher entsprechen den bzw. übertreffen die Industriestandards für Luftfeuchtigkeit und Korrosion sowie Materialzersetzung aufgrund von UV-Belastung. Änderungen an Spezifi kationen und Leistungswerten vorbehalten. Bitte besuchen Sie unsere Website www.kicker.com um aktuelle Informationen zu erhalten. Benutzen Sie nur Originalzubehörteile und Kabel von KICKER, um die beste Leistung Ihres neuen KICKER Subwoofers zu erzielen. Nach etwa zwei Wochen erreicht der Subwoofer die optimale Bassleistung. Die Verwendung eines Subsonic-Filters steigert die Belastbarkeit deutlich. Die Belastungswerte in dieser Tabelle basieren auf der Verwendung eines Subsonic-Filters (25 Hz, 24 dB pro Oktave). Bei spezifi schen oder offenen Fragen senden Sie bitte eine E-mail an [e-mail] oder kontaktieren Sie den technischen Support telefonisch unter [phone]. Farbkombinationen: Verbinden und kombinieren Sie die Masseleiter, um eine andere Farbe zu erhalten. Rot Rot Grün Grün Blau Blau Rot/Grün Lindgrün Rot/Blau Magenta Blau/Grün Aquamarin Rot/Grün/Blau Blau-Weiß
